Что собой представляет модуль автозапуска двигателя старлайн

Особенности использования

Ситуации, при которых удаленный запуск двигателя будет невозможен:

1. Зажигание в машине активировано.
2. Отключен рычаг ручного тормоза. Стояночный тормоз должен быть активирован, чтобы не допустить произвольного движения машины в отсутствие водителя.
3. Открыт моторный отсек машины. Такая ситуация будет небезопасной для авто, поэтому капот всегда должен быть заперт.
4. Автовладелец не выполнил подготовку транспортного средства к пуску двигателя. Некоторые авто с автоматической трансмиссией не требуют специальной подготовки. Но на машинах с ручной коробкой передач надо заранее выполнить настройку программной нейтрали.

Общие правила, которые надо учитывать при реализации опции:

1. Независимо от модели сигналки и авто, за один цикл пуска выполняется не больше четырех попыток старта ДВС.
2. Если двигатель по каким-то причинам произвольно остановится при прогреве, через определенный интервал произойдет очередной цикл пуска.
3. Опция дистанционного пуска по температуре воздуха выполняется независимо от настройки других опций.
4. Реализация опции дистанционного старта выполняется независимо от того, где находится основной коммуникатор управления сигналкой. Пульт может быть отключен или располагаться вне радиуса работы приемопередатчика. Если потребитель планирует надолго оставить автомобиль без присмотра, опцию автозапуска рекомендуется отключить.
5. Время старта по будильнику может незначительно отличаться от настроенного, на несколько минут.
6. Если во время настройки опции был выбран параметр «без ограничения», то максимальное время функционирования составит 30 минут.

Инструкция по установке модуля автозапуска двигателя самостоятельно

Руководство по установке может иметь определенные отличия в зависимости от модели авто и самого модуля автозапуска.

Универсальная инструкция по монтажу устройства выглядит так:

На первом этапе потребитель должен выпаять электроцепи, которые отвечают за пуск силового агрегата. Речь идет о проводах замка зажигания. Если автомобиль оборудован подушками безопасности, то их надо демонтировать

При выполнении этой задачи действуйте максимально осторожно, инструментами нельзя опираться на отверстие, расположенное в руле. Это позволит предотвратить повреждение пластиковой обшивки.

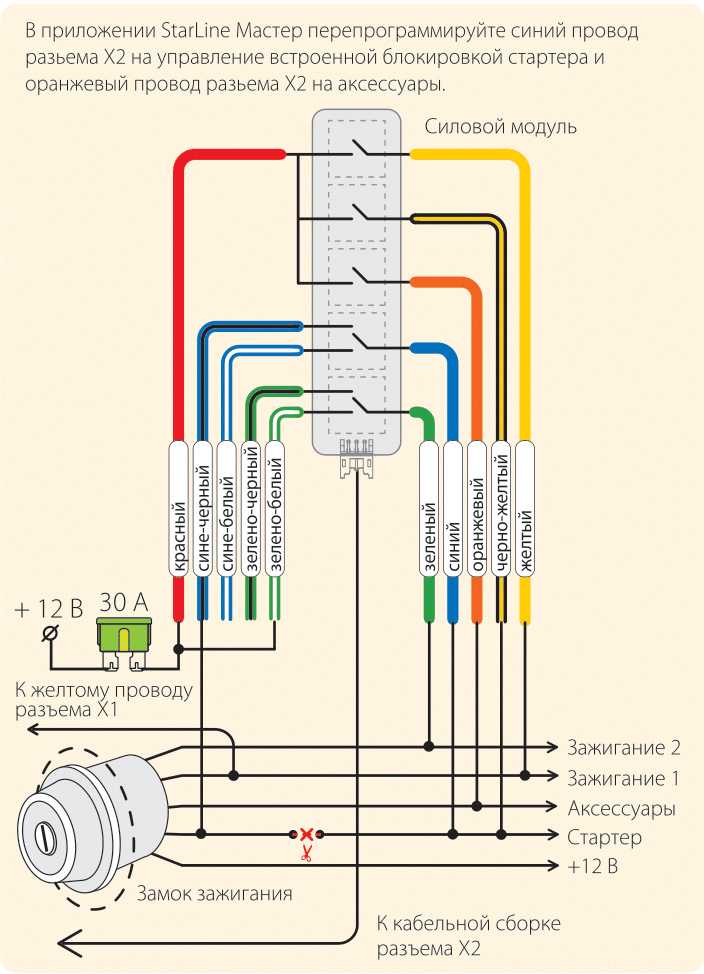

На следующем этапе выполняется подключение основных электроцепей системы дистанционного пуска к замку зажигания

Для подсоединения контактов применяется схема, которая входит в комплектацию.
Если машина оборудована штатным блокиратором двигателя, то следует выполнить подключение так называемого обходчика иммо. Речь идет о дополнительном устройстве, в которое устанавливается запасной ключ для пуска ДВС. Это обеспечит считывание данных с ключа и их передачу на замок при реализации удаленного старта.
Затем выполняется подключение кабеля контроля дистанционного пуска. Его подсоединение делается к тахометру, генераторному устройству либо контроллеру давления моторной жидкости. При подключении надо зачистить контакты. Если требуется их пайка, то дополнительно место соединения следует заизолировать. Для этого применяется изолента либо специальная термоусадочная трубка.
Еще один контакт модуля надо подключить к электронному микропроцессорному блоку противоугонной установки. На корпусе блока имеется специальный разъем для подсоединения устройства.
Чтобы обеспечить аварийную деактивацию устройства, еще один кабель проводится от модуля дистанционного пуска к рычагу стояночного тормоза. Допускается подключение девайса и к педали тормоза. Процедура завершена, на место устанавливаются подушки безопасности и пластиковая обшивка.

При установке модуль автозапуска двигателя Старлайн рекомендуется выбрать максимально скрытное место.

В противном случае злоумышленник при взломе авто сможет найти электронный модуль сигнализации по проводам. В результате это позволит отключить систему и угнать авто.

Подключение модуля обхода иммобилайзера и GSM-модуля

Для организации режима автозапуска автосигнализация предусматривает обходчик иммобилайзера. Пример подключения обходчика ВР-03 изображен на рис.

Охранный комплекс предусматривает подключение GSM-модуля. Он приобретается отдельно либо поставляется в комплекте.

Вид платы GSM-модуля

Основные схемы подключения Starline A93

Просмотров: 232

Дата добавления: 14.07.2014

Единая справочная служба:

Инструкция подключения

Все кабели сигнализации Старлайн Б9 подключаются в определенном порядке через специальные разъемы. Есть 6-ти контактный силовой разъем, где провода расположены следующим образом:

Красный – основной плюс, который подключается к аккумуляторной батарее (+12В);

Синий – отвечает за подключение дополнительного оборудования. Коннектится к клемме АСС на замке зажигания;

Желтый – подключение к клемме номер 15;

Зеленый – выход на выключение зажигания. Необходимо для программирования функций;

Черно-желтый (толстый) – подключение стартера. Необходимо для автоматического запуска мотора;

Черно-желтый (тонкий) – плюсовой кабель, который подключается к клемме 50/1. Также необходим для автоматического запуска двигателя, но со коннектится со стороны замка зажигания. Защищает стартер от случайного пуска при рабочем моторе, а также его блокировку в режиме охраны.

Вторым основным разъемом является 18-контактная фишка, куда приходит масса разноцветных проводов. Ниже описаны их свойства.

Петля с черным кабелем – используется в зависимости от типа КПП. Если на авто механическая коробка, то эта петля разрезается, если КПП автоматическая – то остается нетронутой.

Зелено-черный – подключение к габаритным огням и поворотникам.

Зелено-желтый – повторное подключение к лампам габарита и указателям поворота. Выдерживает максимальную силу тока не более 7,5 А.

Серый – подключение рупора сирены (максимальный показатель силы тока – 2А);

Сине-черный – подсоединение кнопочных выключателей дверей. Должны замыкаться на кузов в положении дверей «открыто».

Сине-красный – положительный провод от кнопочных выключателей дверей, тоже замыкающий на кузов в положении «открыто».

Оранжево-белый – провод к концевику багажника, который замыкается на корпус при его открытии.

Желто-черный – отрицательный провод от канала №1. Дополнительно используется для управления соленоидом багажника.

Желто-красный – еще один отрицательный провод для канала №2. Может быть запрограммирован для функционирования 2-х шаговой системы блокировки дверей (максимальная сила тока – 300 мА).

Желто-белый – отрицательный кабель для третьего канала. Необходим для подключения дополнительного оборудования.

Синий – минусовой провод четвертого канала. Отвечает за управление внутрисалонным освещением, а также электрическими стеклоподъемниками.

Черно-белый – минусовой выход состояния охранной системы. Необходим для корректного управления функциями турботаймера, иммобилайзера, активизации дополнительных режимов (антиограбления) и автозапуска.

Черно-красный – отрицательный кабель для блокировки мотора через реле управления НР или Н3. Предельно допустимое значение силы тока – 300 мА.

Серо-черный – провод для контроля за работой двигателя. Необходим для отключения стартера и исключения возможности его работы при включенном двигателе. Может подключаться к разъему тахометра или выходу генератора. В первом случае запущенный двигатель распознается за счет показателя оборотов, а во втором – за счет напряжения генератора. Можно не подключать и изолировать этот провод, но в этом случае время работы стартера будет фиксировано (согласно программным настройкам).

Оранжево-фиолетовый – минусовой провод для контроля за поднятым ручником и нажатой педалью сцепления

Важно подключить его, в противном случае отсутствие сигнала может вызвать ложное срабатывание сигнализации, а если двигатель запущен дистанционно или через параметры автозапуска – то его самопроизвольную остановку

Статьи

• * Зачем чистить дроссель…
• * Приора. Горит лампа AirBag…
• * Компьютерная диагностика двигателя…
• * Nissan March горит ошибка P0100…
• * Mercedes C200 горит ошибка P0171, запах бензина…
• * Троит двигатель, плавают обороты, P0300 Газель…
• * Электроусилитель (ЭУР) калина отключается, горит ошибка C1044…
• * Глючный прошивки (программы) ВАЗ, ГАЗ, УАЗ…
• * Volkswagen polo, горит ошибка 00268 по клапану N93 дёргается АКПП…
• * Чип-тюнинг двигателя, увеличение мощности мотора. Отзывы, комментарии….
• * Чехол-аккумулятор (чехол-зарядка) для iPhone, Samsung. Обзор, тесты, отзывы….
• * Повышенный расход топлива ВАЗ 2110, заливает свечи….
• * Газель не набирает обороты, горит ошибка P2138….
• * Ваз 2114 троит,не работают циллиндры, сгорел ЭБУ….
• * Форд фокус 2 не реагирует на педаль газа, горитошибка P2176….
• * Портативный внешний аккумулятор для телефона, планшета….
• * Установка комбинации приборов нового образца 385.3801-10 на Газель….
• * Тойота Камри глохнет, падают обороты, трудно запускается, горит лампа «ЧЕК»….
• …

Документация

Схема подключения Starline B9 с автозапуском

Это весьма полезная функция, которая позволяет удаленно завести двигатель, основываясь на различных параметрах: уровню заряда аккумулятора, часам, будильнику, температуре двигателя или салона.

Данная вариация не отличается схемой платы, но подключение имеет дополнительные особенности. Прежде всего осуществляется подключение серо-черного провода к датчику тахометра. Это гарантирует то, что стартер выключится вместе с началом работы двигателя при автозапуске. Серо-черный провод подключается также к выходу генератора. Это позволяет определить успешный запуск мотора по наличию положительного напряжения и тоже своевременно размыкать старте.

Ниже представлена типовая  схема, которая поможет разобраться в порядке подключения сигнализации Старлайн А9 с автозапуском.

Настройка охранного комплекса Старлайн А93

После выполнения всех электромонтажных работ еще раз проверяют правильность электрических соединений, проверяют отсутствие коротких замыканий и обрывов электрических цепей. После этого производят пробное включение комплекса. Для этого подключают клеммы аккумуляторной батареи к бортовой сети автомобиля. В этот момент обязательно, чтобы брелки со вставленными элементами питания были под рукой. При первоначальном запуске, возможно, что сигнализация сразу войдет в охранный режим, сработает сирена, могут заблокироваться двери. Если в автомобиле есть проблемы с открытием дверных замков от механического ключа, лучше открыть форточки на случай блокировки дверей.

https://youtube.com/watch?v=nYS2tfwQPRI

Правила пользования

Если модуль управляется по GSM-каналу, перед использованием в него нужно установить SIM-карту мобильного оператора

Важно, чтобы карточку активировали заранее и на ней был положительный баланс

Когда автозапуск невозможен?

Удаленный пуск силового агрегата после установки модуля невозможен по таким причинам:

1. В автомобиле включена система зажигания или заведен двигатель.
2. Рычаг стояночного тормоза опущен. Его надо поднять, чтобы не допустить самопроизвольного скатывания авто при отсутствии владельца.
3. Открыт подкапотный отсек или одна из дверей авто. Такая проблема проявляется в транспортных средствах, оснащенных противоугонными системами. Сигнализация расценивает ситуацию как небезопасную, в результате чего запрещает автозапуск двигателя.
4. Не была выполнена подготовка машины к удаленному старту мотора. Некоторые модели авто, оснащенные автоматической коробкой передач, не требуют этого. Но машины с механической трансмиссией должно быть подготовлено методом проведения «программной нейтрали».

Правила работы с модулем

Нюансы, которые надо учитывать при использовании модуля:

1. За один цикл удаленного пуска двигатель может произвести четыре попытки старта. Если после них мотор не заведется, то функция деактивируется.
2. Если после удаленного пуска силовой агрегат остановится, то через временной интервал он опять заведется. Время настраивается пользователем в зависимости от возможностей модуля.
3. Удаленный старт двигателя производится независимо от работы других функций охранной системы.
4. Срабатывание опции автозапуска выполняется независимо от радиуса действия сигнализации и расположения коммуникатора. Пейджер может быть деактивирован или находиться вне зоны работы трансивера.
5. Время удаленного старта мотора по показаниям будильника может производиться с небольшой задержкой. Допускается отклонение на несколько минут сторону.
6. Некоторые модели противоугонных систем позволяют настроить работу двигателя после запуска на неограниченное время. Но этот параметр условный, поскольку действие силового агрегата продлится в течение тридцати минут.

Канал «mos-olimp» рассказал об особенностях подключения и использования функции автозапуска на автомобилях Киа Рио.

Настройка сигнализации с модулем

Для настройки автоматического старта может использоваться несколько функций (на примере модели А6):

• опция 11 — метод подключения реле блокировки, контакты на устройстве могут быть нормально разомкнутыми или замкнутыми;
• функция 1 — определяет активацию или отключение автоматического пуска (при значении 1 она деактивирована, при параметре 2 — включена);
• опция 8 — настройка температуры двигателя для старта.

Вкратце о настройке:

1. Производится активация зажигания с ключа.
2. Клавиша «Валет» для входа в аварийный режим нажимается шесть раз.
3. Ключ в замке прокручивается в положение «Off», чтобы отключить работу системы зажигания. Это приведет к тому, что габаритные огни машины и сирена сработают шесть раз.
4. Нажимается сервисная кнопка для выбора опции в соответствии с указанными номерами функций. На нее нужно «кликнуть» 1, 8 либо 11 раз.
5. На протяжении десяти последующих секунд на коммуникаторе нажимается первая либо вторая клавиши. При работе с опцией 11 «клик» на кнопку 1 приведет к настройке нормально замкнутых контактов реле, на 2 — разомкнутых. Функция 8 позволяет настроить параметры температурной шкалы — градусы Цельсия либо Фаренгейта.
6. После регулировки параметров зажигание отключается.

Размещение элементов охранного комплекса

Типовое размещение компонентов комплекса приведено на рисунке.

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны. Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя. Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.

Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.

Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.

Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Общие требования

Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

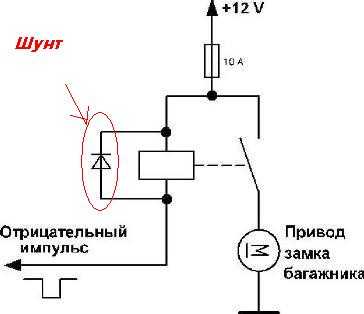

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.

Подключение основных цепей

Установка сигнализации начинается с подключения проводов питания электрических блоков. Массу (минус питания) следует подключать под штатные болты крепления заземляющих проводов автомобиля. Они обычно расположены в нижних углах передней части салона либо в районе блока предохранителей салона. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.

При подключении к + питания следует использовать многожильный медный провод сечением не менее 6 кв.мм в полихлорвиниловой изоляции. Все электрические соединения проводов следует выполнять методом «скрутка + пайка» с последующей изоляцией места соединения термоусадкой.

Подключение к шинам данных и управления цепями

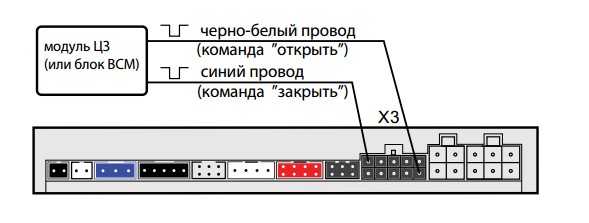

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Без автозапуска

Большинство вариантов сигнализации Старлайн Б9 не оснащены функцией автоматического старта двигателя

Здесь важно правильно подключить все провода к компонентам автомобиля, а также корректно соединить их с центральным блоком управления

Предварительно стоит подключить оранжево-фиолетовый провод непосредственно к кнопочному выключателю ручника

При поднятом стояночном тормозе он замыкается на корпус авто.Также важно размокнуть одну из штатных цепей, а затем подключить в разрыв дополнительное реле. Пример подключения размещен ниже

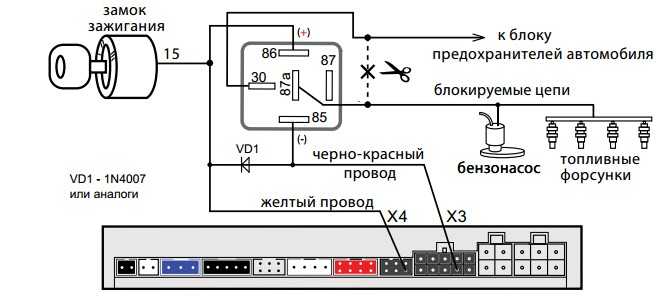

Дополнительно осуществляется подключение цепи блокировки мотора. Здесь тоже необходимо разомкнуть цепь автомобиля, а в разрыв подключить черно-желтый кабель (тонкий) со стороны замка зажигания и толстый провод аналогичного цвета со стартера.
