Как правильно подключить генератор на уаз буханка

Как проверить отдельный регулятор напряжения на генераторе

Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.

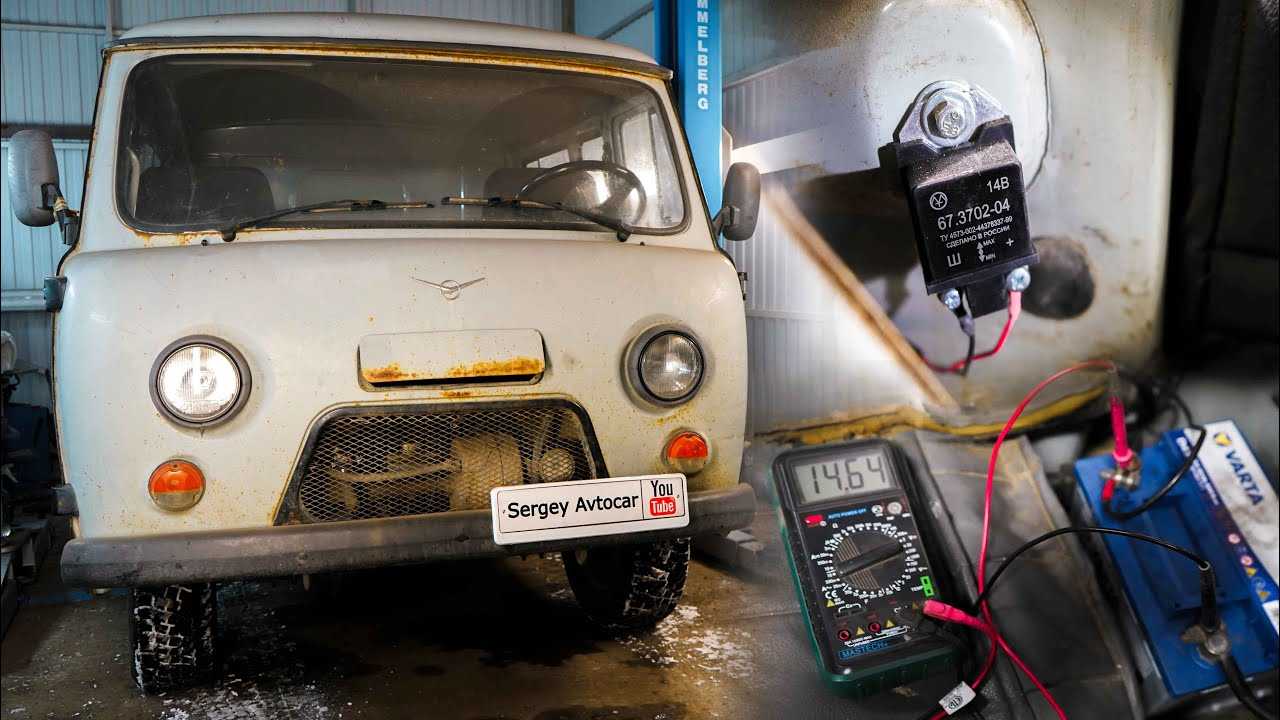

Проверка реле-регулятора напряжения генератора типа 591 3702 01

Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.

Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.

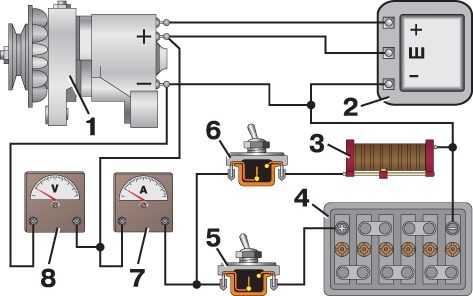

Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.

Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.

Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.

Как проверить трехуровневый реле-регулятор напряжения

Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.

Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.

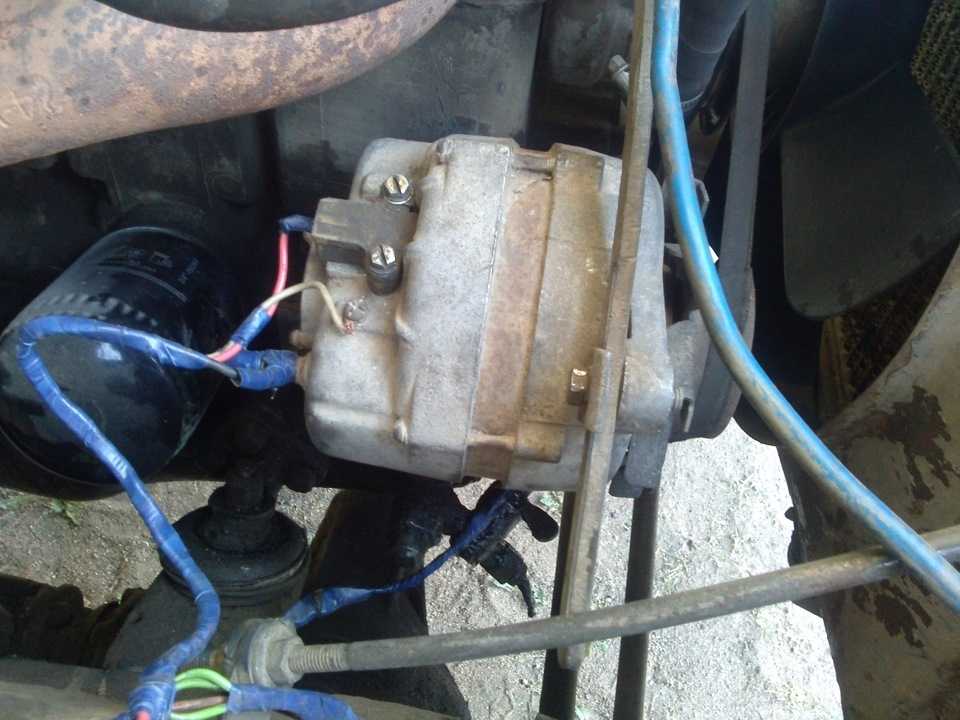

Проверка генератора

Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:

Отключить провода от реле-регулятора (контакты 15 и 67).
Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
Отсоединить плюсовой провод от аккумулятора во время работы двигателя.

Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.

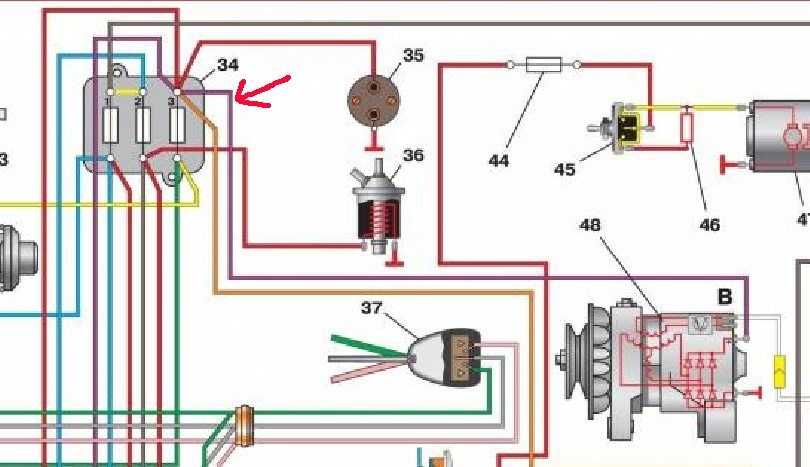

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

органами управления системами автомобиля;
контрольными приборами.

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

Какая компрессия должна быть в двигателе 4216 газель бизнес
Когда регулировать клапана на солярисе 1.6
Рассухариватель клапанов ваз 2108 с планкой как пользоваться
Гнет ли клапана на фиат альбеа 1.4 при обрыве ремня грм
Когда менять ремень грм на лада ларгус 16 клапанов с двигателем рено

Как снять генератор УАЗ Буханка инжектор: пошаговая инструкция

Приветствую всех автолюбителей и владельцев УАЗ Буханка инжектор! В этой статье я расскажу вам о том, как правильно снять генератор на вашем автомобиле. Генератор – это важный элемент электрической системы автомобиля, отвечающий за зарядку аккумуляторной батареи. Если у вас возникли проблемы с генератором и вы решили его снять, следуйте моим инструкциям ниже.

1. Подготовка и инструменты

Перед началом работ убедитесь, что двигатель автомобиля остыл, чтобы избежать возможных ожогов. Также заранее приготовьте необходимые инструменты:

Рожковый ключ или головка (в зависимости от конструкции генератора);
Набор торцевых ключей;
Отвертки разных размеров;
Фонарь;
Проволочная щетка или шлифмашинка;
Рабочие перчатки и защитные очки.

2. Снятие генератора

Теперь, когда вы подготовлены, приступим непосредственно к снятию генератора.

Отключите провода от аккумуляторной батареи, начиная с минусового провода, чтобы исключить возможность случайного короткого замыкания.
Отверните гайки клемм генератора, отключив провода. Определите, сколько проводов подключено к вашему генератору, и помните их последовательность для последующей установки.
При помощи рожкового ключа или головки отверните гаечные соединения, крепящие генератор к двигателю. Убедитесь, что генератор надежно поддерживается или установите опору под него, чтобы избежать повреждения генератора или других деталей автомобиля.
При необходимости отверните болтик (обычно это небольшой болт), фиксирующий ремень генератора, и снимите ремень.
Теперь генератор можно снять с двигателя. При необходимости очистите поверхность монтажного места, используя проволочную щетку или шлифмашинку.

Обратите внимание, что этот процесс может немного отличаться в зависимости от конкретной модификации УАЗ Буханка и типа генератора, поэтому рекомендуется ознакомиться с инструкцией по эксплуатации вашего автомобиля. Поздравляю! Вы успешно сняли генератор на УАЗ Буханка инжектор

Теперь вы можете провести диагностику и ремонт генератора самостоятельно или обратиться к специалистам

Поздравляю! Вы успешно сняли генератор на УАЗ Буханка инжектор. Теперь вы можете провести диагностику и ремонт генератора самостоятельно или обратиться к специалистам.

Не забывайте, что электрическая система автомобиля – сложный механизм, поэтому, если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалам, чтобы избежать дополнительных проблем и повреждений автомобиля.

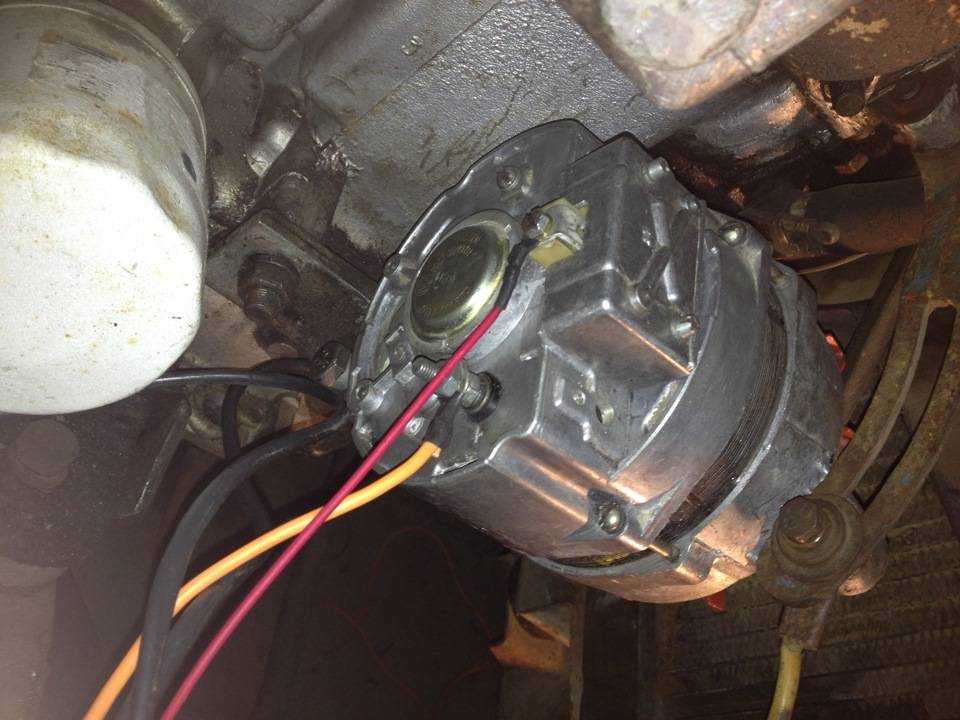

Технические характеристики генератора Г250П2

Направление вращения (со стороны привода) — правое;
Напряжение (номинальное), В — 14;
Номинальный ток, А — 28;
Максимальный ток, А — 40+-5;
Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту : при токе, равном нулю : 900;
при токе нагрузки 28 А : 2100.

Число фаз статора (соединены звездой) — 3; Число катушек в фазе — 6; Число катушек статора — 18; Число витков в катушке статора — 13; Обмотка статора — провод ПЭВ-2, 1.35-1.46 мм; Катушка обмотки возбуждения — провод ПЭВ, 0.74-0.83 мм; Число витков в катушке — 490+-10; Сопротивление обмотки возбуждений при 20 градусов, Ом — 3.7+0.2; Ток обмотки возбуждения, А — не более 3.05+-0,2; Тип щеток — М1; Усилие нажатия пружин на щетки, гс — 180-260; Шариковые подшипники :

в передней крышке : 180603-КС9;

в задней крышке : 180502-КС9Ш. Число диодов выпрямительного блока : 6; Допустимый ток на каждый диод, А : 10.; Допустимое падение напряжения при токе 10 А, В : не более 1.

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

Характеристики генератора УАЗ Буханка инжектор 409

Основные характеристики генератора:

Максимальная выходная мощность: 1800 Вт
Номинальное напряжение: 12 В
Коэффициент мощности: 0.8
Тип регулирования: автоматический регулятор напряжения (АРН)
Масса: 9 кг
Габариты (Д х Ш х В): 329 мм х 185 мм х 222 мм

Генератор оснащен защитой от короткого замыкания, перегрузки и перегрева, что обеспечивает стабильную и безопасную работу электрооборудования автомобиля.

Важно отметить, что для правильной работы и длительного срока службы генератора необходимо следить за состоянием аккумулятора, устанавливать его согласно рекомендациям производителя и регулярно проводить техническое обслуживание генератора

Устройство

Сам генератор уаз Патриота состоит из нескольких частей, которые при выходе из строя можно заменить на новые, купленные в магазине. Так что не спешите покупать новый, если со старым что-то не так. Возможно получится обойтись «малой кровью», заменив какую-то одну деталь в нем. К слову, на Уаз Патриот, даже у комплектаций с кондиционером, установлена модель — «Искра» на 120А. Если разобрать его, то можно увидеть несколько основных частей:

Внутри также есть вал, к которому снаружи корпуса прикреплен шкив, а шкив приводится в движение ременной передачей от коленчатого вала двигателя. Но бывает так, что генератор вдруг перестает вырабатывать необходимое напряжение, либо перестает работать вообще. Некоторые владельцы уаз patriot жалуются на постоянный недозаряд АКБ, а все дело в том, что устройство вместо положенных 14 вольт — с трудом выдает 13. И так, в каком же случае придется прибегнуть к демонтажу генератора:

Видео:УАЗ Патриот не свисти …Скачать

— при замене реле напряжения (щеток)

— при ремонте или замене диодного моста

— при замене подшипника

Трехуровневый регулятор

От просадок напряжения, а также для избавления от проблемы постоянного недозаряда АКБ генератором — рекомендуется установить вместо штатного регулятора (идущего с завода на уаз Патриот) другой — трехуровневый. Такой регулятор позволяет варьировать выдаваемое генератором напряжение на выходе в некоторых пределах, в зависимости от температуры окружающего воздуха. Например, в зимнее время года АКБ для нормальной подзарядки требуется повышенное напряжение — для чего на самом регуляторе вмонтирован трехпозиционный переключатель.

На просторах сети можно встретить множество жалоб от владельцев УАЗ Патриот с двигателем ЗМЗ 409 на то, что летом, во время пробок, кондиционер еле охлаждает салон, то есть генератор выдает слишком низкое напряжение. Тут может помочь замена генератора на более производительный, зачистка контактов от окислов, либо замена штатного регулятора напряжения на многоуровневый.

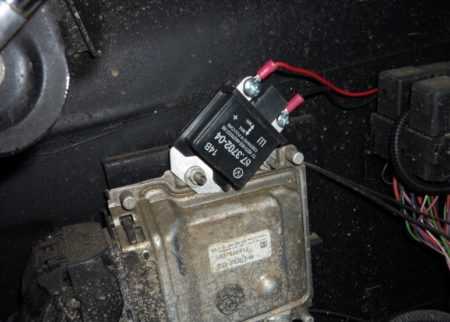

Сам регулятор лучше всего закрепить на «массу» в удобном месте под капотом уаз Патриот, предварительно почистив место крепления от грязи. Кроме того, так он будет лучше охлаждаться, ведь в процессе работы регулятор достаточно ощутимо нагревается.

При смене или ремонте диодного моста также необходимо снимать генератор с автомобиля, сделать работу на месте не представляется возможным. Вообще, диодный мост предназначен для выпрямления тока из переменного в постоянный, за счет диодов — которые пропускают ток только в одном направлении. Диодный мост хорошо защищен от попадания пыли и грязи и достаточно просто меняется.

Снятие генератора

Для снятия генератора Искра 120А на УАЗ Патриот с кондиционером и 409 мотором необходимо выполнить следующие действия:

Установка производится в порядке, обратном снятию.

Подшипник генератора

Видео:УАЗ Патриот. Замена приводного ремня.Скачать

Для УАЗ Патриот генераторов существует большое количество, но у всех из них непременно в конструкции есть такой элемент, как подшипник. При его поломке или просто сильном износе генератор начинает как бы «выть», однако, выть он может и при чрезмерной натяжке ремня. На УАЗ Патриот в конструкции генератора присутствует аж два подшипника, на виду находится тот, что находится на крышке. Подшипник меняется вместе с крышкой, либо извлекается отдельно (так дешевле).

Сделать диагностику подшипника просто: необходимо запустить двигатель и если со стороны генератора будет исходить посторонний звук (свист, скрип), тогда надо остановить мотор, снять ремень привода, после чего попытаться покрутить шкив рукой. Тактильные ощущения очень хорошо помогут диагностировать неисправность. Бить тревогу имеет смысл тогда, когда наблюдается люфт при покачивании шкива, либо вал вращается рывками — с переменным усилием.

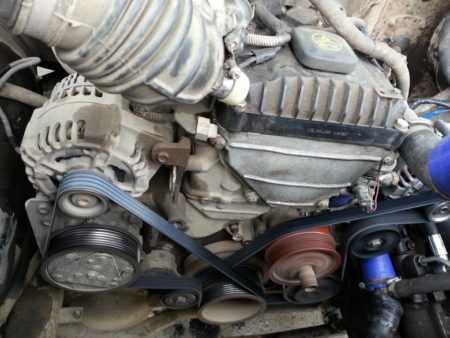

Замена ремня

Через некоторое количество км пробега на любом автомобиле ремень генератора изнашивается, причем износ может проявлять себя как растяжение ремня, так и его растрескивание. Бывает так, что диапазона регулировок для натяжки ремня может оказаться мало, чтобы хорошо натянуть растянутый от времени ремень. Для замены приводного ремня необходимо иметь под рукой гаечные ключи размером 10 и 12. Порядок действий таков:

Однако, существует способ, позволяющий проделать данную операцию с гораздо меньшими затратами по времени. Подробнее об этом в видео:

Технические характеристики и конструктивные особенности двигателя ЗМЗ 409

Бензиновый двигатель ЗМЗ 409, оснащенный системой непосредственного впрыска с микропроцессорным управлением, создан на основе чугунного блока цилиндров агрегата модели ЗМЗ 406. Силовая установка создана специально для оснащения автомобилей УАЗ, а также «Волга» (опытные и мелкосерийные версии). От базового двигателя отличается увеличенным ходом поршня и модернизированными поршнями, позволившими сохранить прежние шатуны. В зависимости от версии программного обеспечения моторы удовлетворяют требованиям Евро-2/3 или 4. Последние модификации мотора выполняют нормативы Евро-5 и имеют измененные кривые мощности и крутящего момента.

Серийный номер силового агрегата, представляющий собой VIN-номер автомобиля, нанесен на левой стороне блока двигателя над креплением передней опоры.

Технические характеристики силового агрегата:

конструкция блока — 4-цилиндровый рядный;
число клапанов на цилиндр — 4 (2 для впуска, 2 для выпуска);
диаметр цилиндра — 95,5 мм;
ход поршня — 94 мм;
рабочий объем — 2693 куб. см;
степень сжатия — 9;
порядок подачи вспышек в цилиндрах — 1:3:4:2;
максимальная мощность (версия для УАЗ «Буханка») — 112 л. с. при 4250-4400 об/мин;
крутящий момент — не менее 198 Н/м при 2500 об/мин;
тип топлива — неэтилированный бензин с октановым числом 92 и более;
направление вращения коленчатого вала (со стороны шкива) — правое;
тип системы охлаждения — жидкостная, принудительного типа;
система вентиляции картера — принудительная, закрытого типа, функционирует от вакуума внутри впускного коллектора;
масса двигателя (с навесным оборудованием) — 190 кг.

Основные особенности конструкции двигателя:

рабочие зеркала цилиндров выполнены непосредственно в материале чугунного блока, без использования гильз;
крышки коренных подшипников не взаимозаменяемы, поскольку детали обработаны совместно с блоком;
передняя крышка опор распределительных валов является единой для впускного и выпускного;
крышки подшипников распределительного механизма обработаны вместе с головкой, поэтому не могут меняться местами;
в приводе клапанов установлены гидравлические компенсаторы зазоров;
часть двигателей имеет распределительные валы впуска и выпуска с идентичным профилем кулачков;
поршни имеют на днище выемки, предотвращающие контакт с клапанами при нарушении фаз газораспределения;
клапаны и пружины крепления идентичны применяемым на моторах автомобиля ВАЗ-2108.

Для комплектации автомобилей УАЗ «Буханка» поставлялось несколько модификаций двигателя, отличающихся навесным оборудованием.

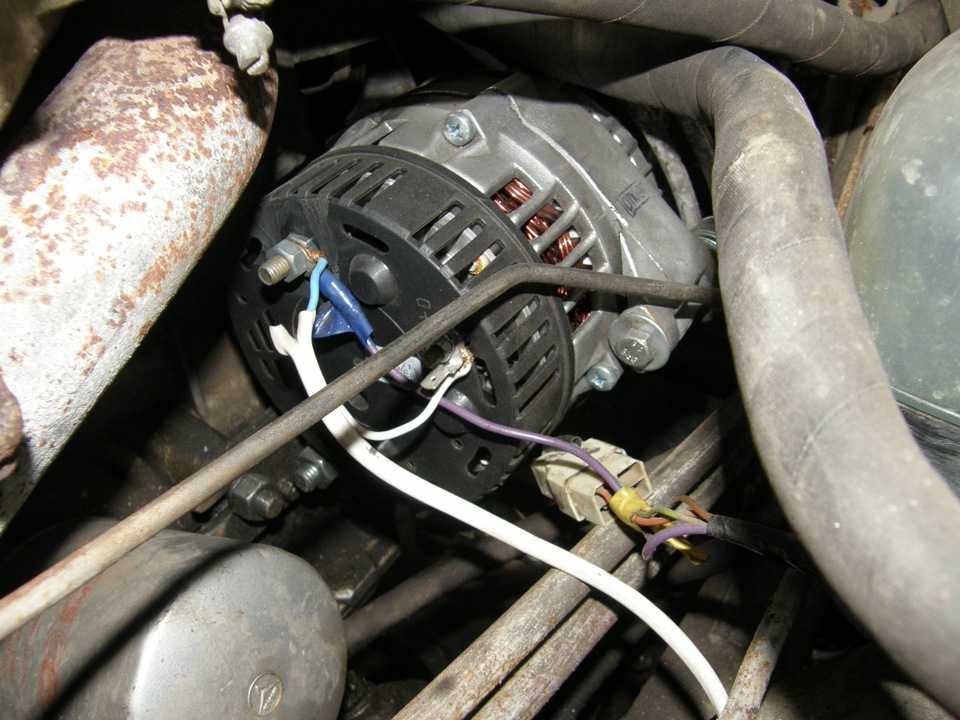

Технические характеристики генератора 9402.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А	80
Напряжение, В	13,2–14,7
Направление вращения (со стороны привода)	правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9402.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 37.3701 стянут четырьмя винтами между внутренней и наружной шайбами и может заменяться отдельно от передней крышки. Задняя часть генератора 9402.3701 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки. Контактные кольца генератора (9402.3701) уменьшенного диаметра для понижения окружной скорости вращения и уменьшения износа щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ, расположенный на выпрямительном блоке генератора 9402.3701 и задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9402.3701 и «В» генератора 37.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9402.3701 («30» генератора 37.3701). Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 15 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения

Замена генератора

Замена генератора на УАЗ «Хантер» подразумевает выполнение нескольких этапов. Сначала идет подготовительный, потом основной, и последний этап – это проверка работоспособности генератора.

Подготовительный этап

В этом случае автовладельцу следует подготовить необходимые для работы инструменты. К ним относятся:

Также потребуется заранее приобрести новый генератор, чтобы было, чем заменять вышедший из строя.

Основной этап

Данный этап подразделяется на несколько шагов:

Сначала необходимо позаботиться о безопасности проводимых работ. Для этого потребуется установить автомобиль на ремонтное место, зафиксировав колеса противооткатными упорами. После этого нужно заглушить двигатель и отсоединить клеммы от аккумулятора.
Следующий шаг – это демонтаж колодки с проводами. Для этого потребуется отсоединить колодку от вывода обмотки возбуждения генератора и открутить гайку, отвечающую за ее крепление.

После этого можно снять клемму с вывода «+» генератора и приступить к демонтажу, который подразумевает снятие ремня привода генератора посредством ослабления его натяжения и выкручивания болтов, а также откручивания двух болтов крепления агрегата, которые находятся вверху и внизу. Чтобы открутить крепежные болты, потребуется сначала простучать их молотком. В процессе выкручивания, возможно, потребуется придерживать генератор, чтобы он не прокрутился.

Последний шаг – извлечение генератора из конструкции. Доставать его нужно постепенно, медленно покачивая из стороны в сторону, чтобы соединение разболталось. После того, как генератор будет демонтирован, потребуется очистить освободившееся пространство от грязи и установить новый генератор.

Окончательным действием станет сборка конструкции в обратной последовательности.

Диодный мост генератора УАЗ патриот

Проблема генаратора УАЗ 469-это низкое напряжение. Оно составляет 13-13.2 В, но при потребительском употреблении напряжение падает до 12В, что совсем нехорошо для эксплуатации автомобиля.

Разбираем генератор полностью, достаем из него деталь, которая называется диодный мост.

Его надо прозвонить, чтобы понять хороший мост или нет.

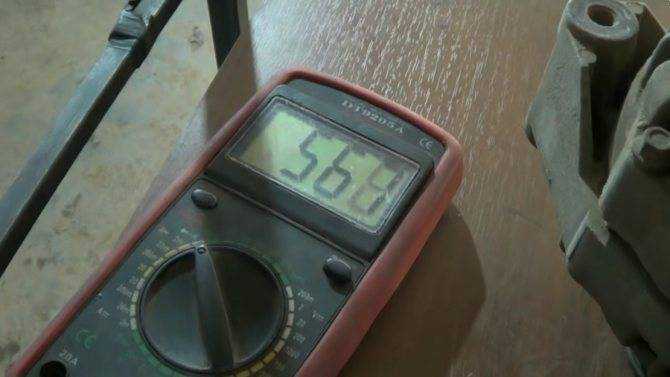

Для этого подключаем тестер, включаем его на режим прозвон. В нашем диодном мосту шесть диодов, которые прозваниваются в одну сторону.

При прозвоне получаем величину сопративления. При этом разница этого сопротивления у диодов не должна отличаться больше, чем на 5Ом, если больше- это уже плохо.

Большая разница по сопротивлению будет сказываться на прохождения тока через диодный мост, поэтому необходимо его поменять. При покупке нового моста нужно в магазине прозвонить его и выбрать себе согласно допусков сопротивления, иначе проблемы по работе генератора не исчезнут.

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

В первую очередь, проверьте работоспособность АКБ.
При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена .

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.

Традиционно УАЗ 469 выпускался в двух вариантах:

Грузопассажирская версия – 7 мест и 100 кг багажа;
Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

автомобилю был присвоен четырехзначный номер – 3151;
согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

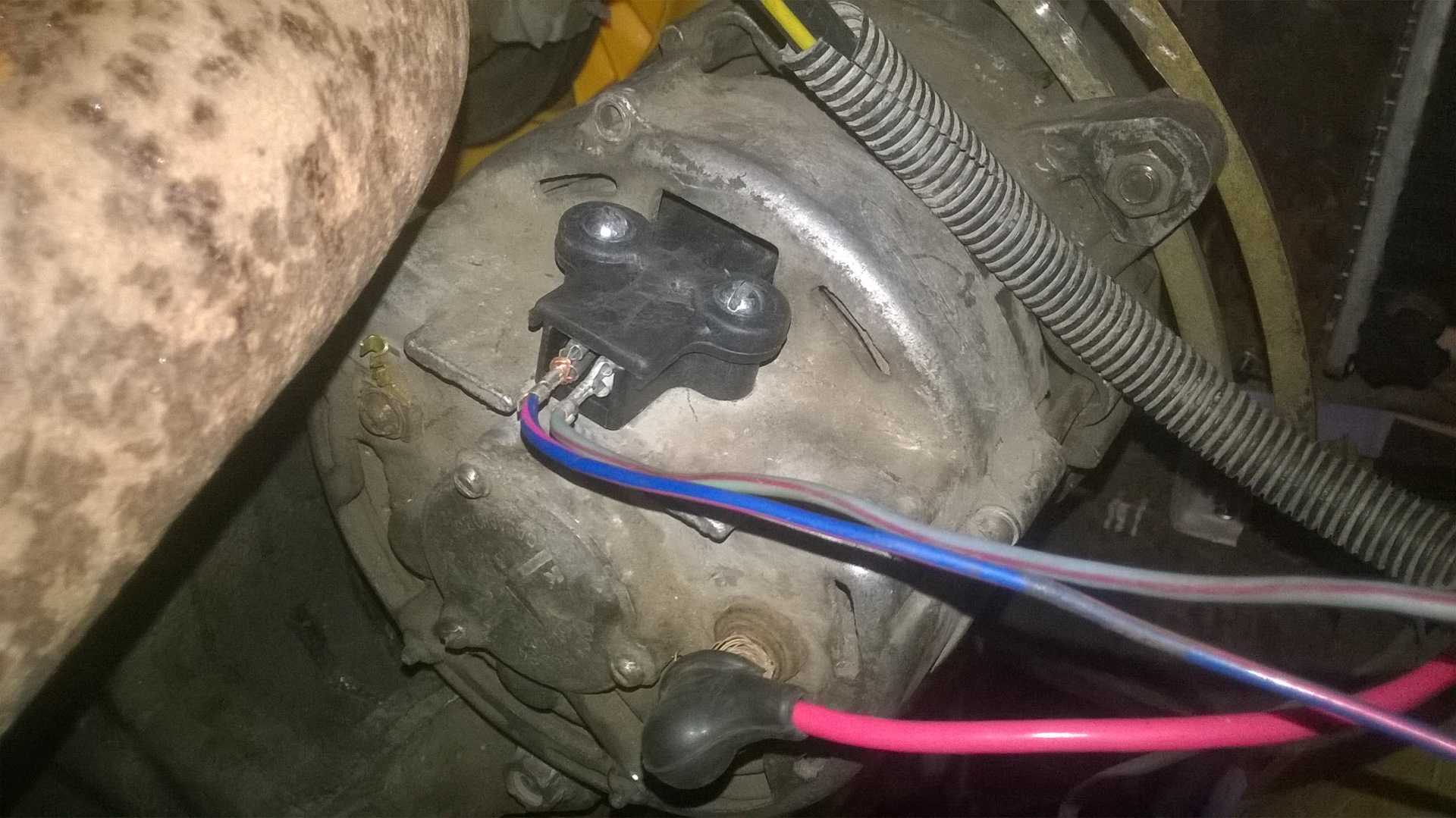

Установка трехуровневого регулятора

Алгоритм установки оборудования на бензиновые и дизельные моторы УАЗ Патриот:

Демонтировать генератор, а затем снять защитный кожух, расположенный на задней крышке.
Отсоединить штатный регулятор напряжения, осмотреть состояние коллекторных пластин на роторе генератора.
Установить на место модернизированный узел, который крепится и подсоединяется штатными гайками и проводами.
Вывести дополнительный кабель с гофрированной защитой через дополнительное отверстие в защитной крышке.
Установить контроллер управления на стенке моторного щита. Включить соответствующий условиям эксплуатации режим работы.
Установить на штатное место генератор.

Следует учитывать, что применение 3-уровневого регулятора не является панацеей. Не рекомендуется подключать дополнительные электрические приборы к автомобилю с мотором, работающим на холостых оборотах.

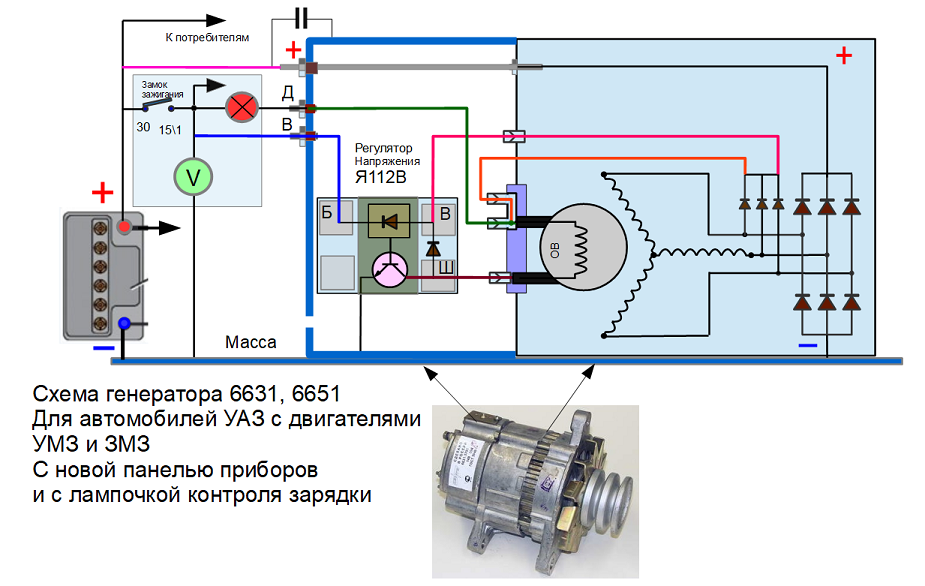

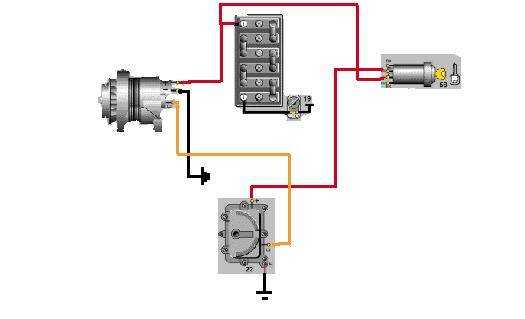

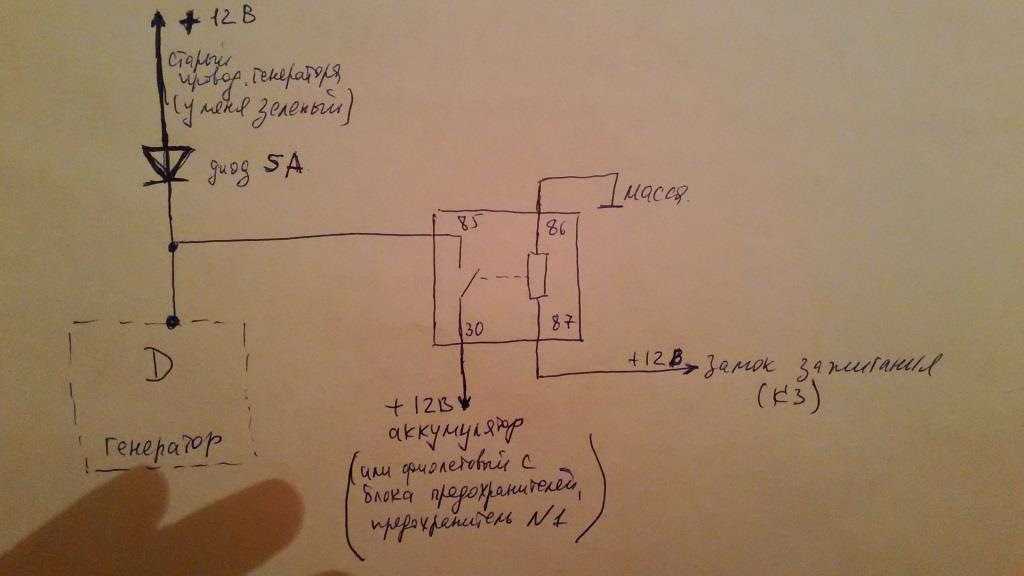

Схема подключения

Корпус регулятора подключается к кузову автомобиля, штекер с литерой Ш используется для подсоединения к модернизированному щеточному узлу. Второй выход от щеток подходит к третьему контакту Б регулятора. Колодка Б соединяется с положительным полюсом батареи через реле, работающее от замка зажигания.
