Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

• В – ребро на верхней крышке;
• С – риска на торце винта;

1. картер;
2. винт с шариковой гайкой;
3. вал-сектор;
4. пробка заливного отверстия;
5. регулировочные прокладки;
6. гайка;
7. болт;
8. вилка;
9. крышка;
10. клин;
11. уплотнитель рулевого вала;
12. карданный вал;
13. уплотнительное кольцо;
14. стопорное кольцо;
15. наружное кольцо подшипника вала-сектора;
16. уплотнитель вала-сектора;
17. крышка;
18. сошка;
19. боковая крышка;
20. пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

1. вилка карданного вала;
2. клин;
3. гайки;
4. упорная шайба;
5. верхний кожух;
6. выключатель зажигания;
7. нижний кожух;
8. гайки;
9. рулевое колесо;
10. болт;
11. рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях.

   В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.

3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

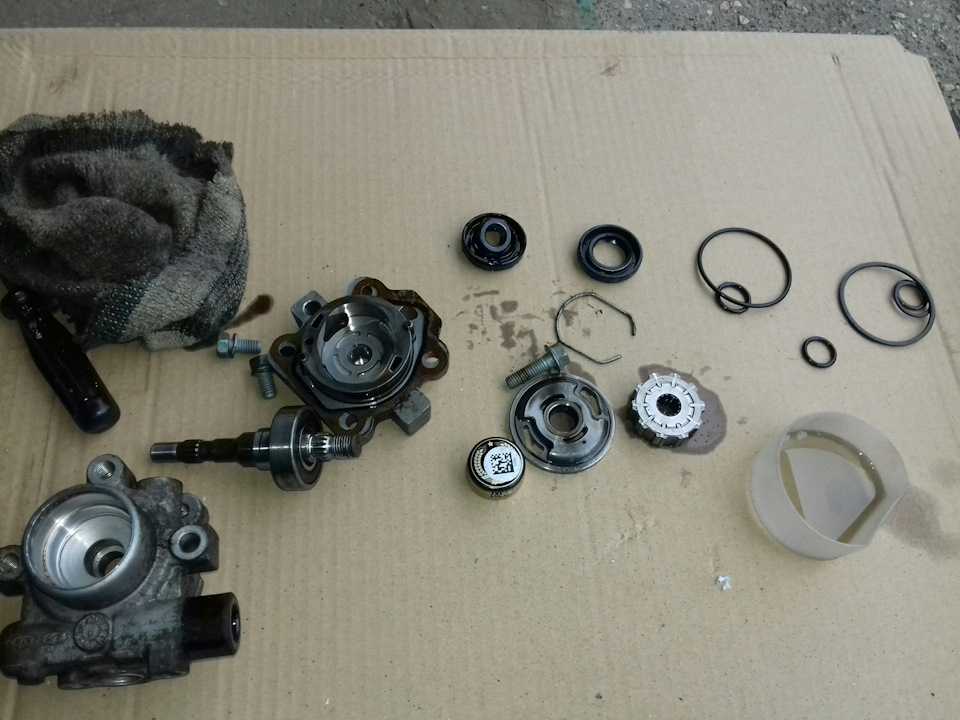

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит.

   Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

• Улучшаем работу печки в салоне Газели: совершенству нет предела
• Неисправности электропроводки и ее замена на Газели
• Как отремонтировать КПП Газели своими руками

Как разобрать гидроусилитель руля ГАЗель Бизнес

Гидроусилитель руля в автомобиле ГАЗель Бизнес играет важную роль в обеспечении комфортного и безопасного управления транспортным средством. Время от времени может возникнуть необходимость разобрать гидроусилитель руля для проведения диагностики, ремонта или замены деталей.

Шаг 1: Подготовка

Перед тем как начать разборку гидроусилителя руля ГАЗель Бизнес, необходимо убедиться, что автомобиль в полностью отключенном состоянии и разгружен от давления в системе. Также следует подготовить необходимые инструменты, включая специальные ключи и отвертки.

Шаг 2: Снятие насоса и ременной передачи

Для начала необходимо снять насос и ременную передачу, соединяющую насос с двигателем. Для этого следует ослабить зажимные болты и аккуратно снять ремень

Затем необходимо отвернуть болты и снять насос с трубопроводами, осторожно отсоединив их

Шаг 3: Снятие бачка испарителя

После снятия насоса следует снять бачок испарителя, который обычно расположен рядом. Для этого необходимо аккуратно отсоединить шланги и отвернуть болты, фиксирующие бачок. Затем можно снять бачок и сохранить его в безопасном месте.

Шаг 4: Разборка гидроусилителя руля

После снятия насоса и бачка испарителя можно приступить к разборке самого гидроусилителя руля. Для этого необходимо аккуратно отвернуть болты, соединяющие корпус гидроусилителя с крышкой. Затем следует аккуратно снять крышку и вынуть внутренние детали. Внимательно осмотрите детали на предмет повреждений или износа.

Шаг 5: Очистка и диагностика

После разборки и осмотра деталей, их следует тщательно очистить от грязи, пыли и остатков масла. Затем можно провести диагностику каждой детали и определить необходимость их замены или ремонта.

Шаг 6: Сборка

После проведения всех необходимых работ по ремонту или замене деталей, можно приступить к сборке гидроусилителя руля. Для этого необходимо установить внутренние детали в корпус, закрыть крышку и аккуратно закрутить болты. Затем следует установить бачок испарителя и насос, подсоединив их соответствующими шлангами и закрепив болтами.

Шаг 7: Заправка и проверка

После сборки гидроусилителя руля ГАЗель Бизнес следует заправить систему гидравлической жидкостью до необходимого уровня. Затем рекомендуется провести проверку работы гидроусилителя, убедившись, что все функции работают корректно и нет утечки жидкости.

Настоятельно рекомендуется выполнять разборку гидроусилителя руля ГАЗель Бизнес с осторожностью и соблюдениями всех технических требований и правил безопасности. При отсутствии навыков и опыта рекомендуется обратиться к специалистам или к механику автосервиса для проведения данной процедуры

Какие преимущества дает ГУР на автомобиле Газель

По отзывам автовладельцев, ездить на автомобиле с ГУР значительно удобнее. Ведь с ним можно повернуть колеса от края до края в четыре оборота руля, а с простым редуктором – в семь оборотов. К тому же, это позволяет увернуться в два раза быстрее. Основная функция ГУР – это обеспечение безопасности.

К тому же, он продлит функционирование рулевого кардана, в котором часто меняются крестовины. Но также нельзя злоупотреблять усилителем, потому как при повороте колеса, стоя на сухом асфальте, может лопнуть рама. Другие автовладельцы утверждают, что необходимости в ГУР просто нет. И нужен он только тем, кто ездит на высоких скоростях.

с 10 : 00 до 16 : 00 без обеда тел. MTS : +7-916-119-99-08 Воскресение и Понедельник – выходной.

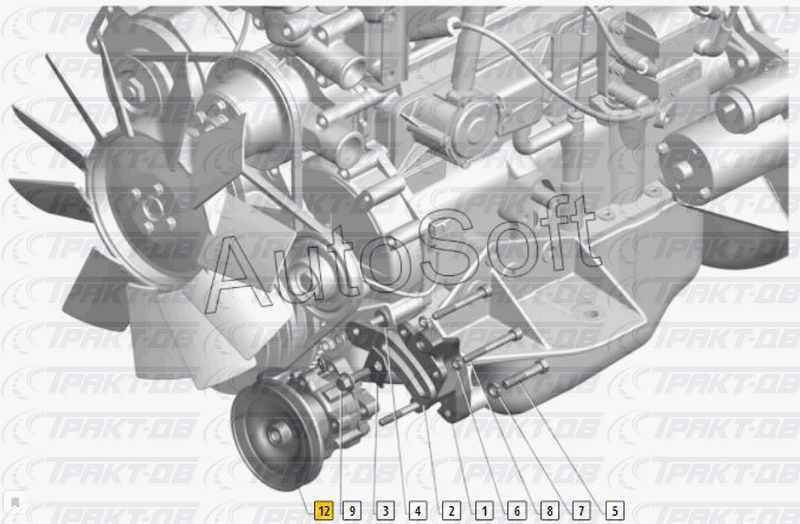

Снятие насоса гидроусилителя рулевого управления

Снимаем насос гидроусилителя рулевого управления для замены или ремонта.

Откачиваем жидкость из бачка насоса гидроусилителя рулевого управления.

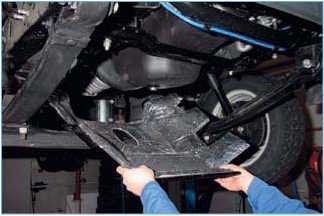

Снимаем грязезащитный щиток двигателя.

Снимаем ремень привода насоса гидроусилителя рулевого управления.

Головкой «на 7» ослабляем затяжку хомута шланга сливной магистрали.

. и, сдвинув хомут по шлангу, снимаем шланг со штуцера насоса.

Ключом «на 17» отворачиваем штуцер трубки нагнетательной магистрали.

. и отводим трубку нагнетательной магистрали от насоса.

Закрываем отверстия трубки и шланга подходящими заглушками.

Поворачиваем корпус насоса вправо так, чтобы нижний винт крепления насоса совместился с отверстием в кронштейне левой опоры силового агрегата, и шестигранником «на 6» отворачиваем три винта крепления насоса к кронштейну опоры.

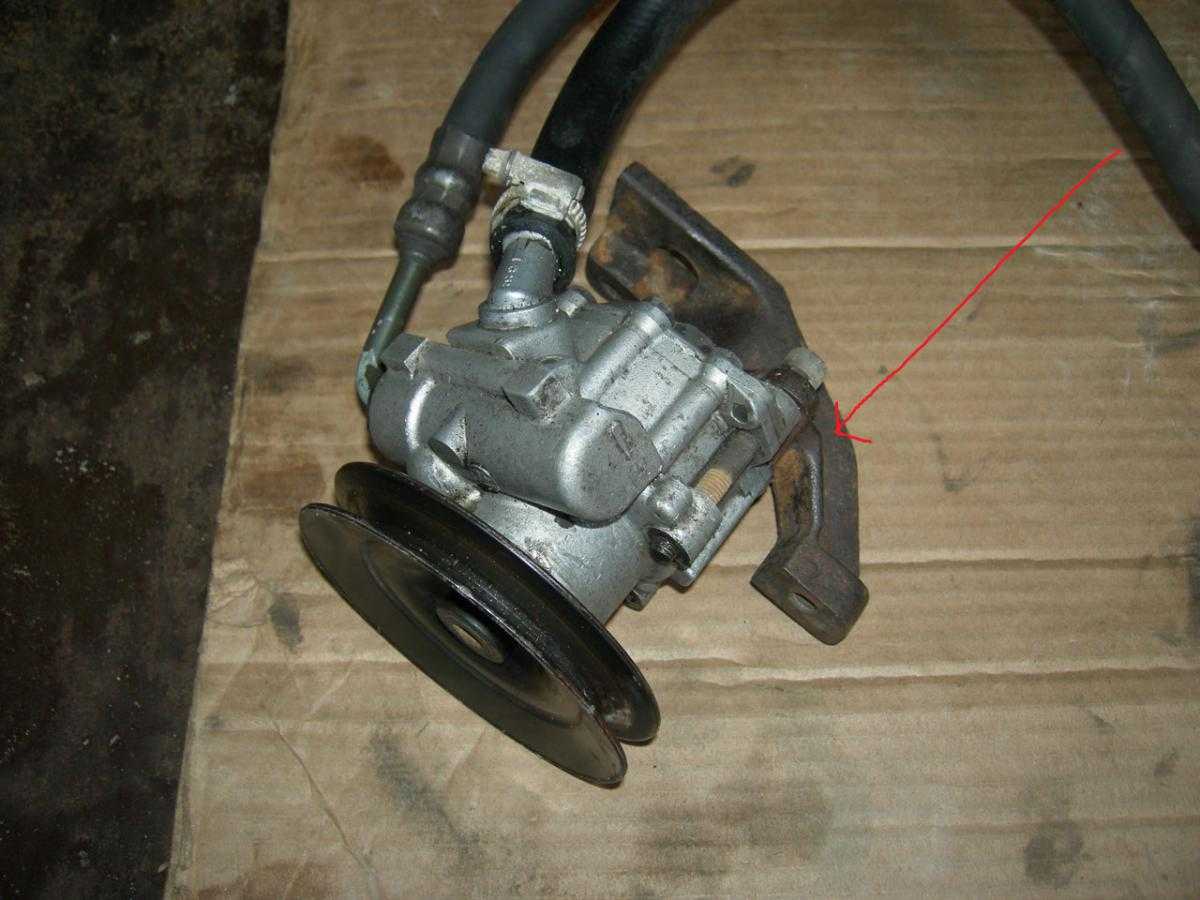

Снимаем насос гидроусилителя рулевого управления.

Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности.

Источник статьи: http://gazel-rukovodstvo.ru/GAZ/nasos-gidrousilitelya.html

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Как отремонтировать гидроусилитель на Газели

В основном, ломается насос гидроусилителя, однако есть и другие неисправности:

• Износ или плохое натяжение приводного ремня. При износе — замена, а натяжение нужно просто отрегулировать.
• Низкий уровень масла в гидроусилителе. Решается добавкой в него масла, и устранением утечки, при наличии таковой. Заменой шлангов, если необходимо.
• Низкое давление в системе может быть вызвано забитым фильтром, воздушной пробкой или поломкой насоса. Решается в порядке сложности ремонта. Сначала замена фильтра и прокачка системы. Если ситуация не улучшилась — ремонт насоса.
• Механическая поломка элементов насоса или рулевого управления, может сопровождаться скрипом и прочими посторонними звуками. Тут дело серьезная, нужна будет полная диагностика и ремонт.

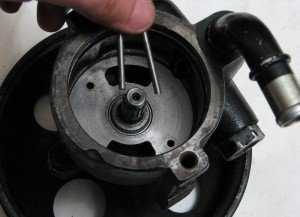

Ремонт насоса

Наиболее крупной неприятностью является поломка насоса, это сердце механизма. Перед ремонтом, необходимо приобрести ремонтный комплект. Продается такой комплект практически в любом специализированном магазине. Только посмотрите в руководстве автомобиля марку и модель вашего ГУР, иначе можете приобрести не тот комплект.

Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

https://youtube.com/watch?v=VoAgy5pOWjo

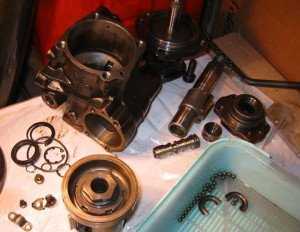

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

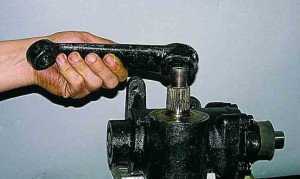

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

7

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки. 8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Снятие насоса

1. Приподнимаем и устанавливаем на опоры переднюю часть автомобиля.

2. Снимаем брызговик двигателя

3. Сливаем жидкость из системы гидроусилителя (смотрим статью – Замена масла в гидроусилителе ГАЗ-2705

4. Снимаем ремень привода вспомогательных агрегатов (смотрим статью – Замена ремня приводов агрегатов

5. Ослабляем затяжку хомута верхнего шланга насоса

6. Отсоединяем верхний шланг

7. Отворачиваем гайку штуцера крепления нижнего шланга, удерживая гайку вторым ключом

Устройство системы усилителя Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

1. Схема работы узла

2. Гидроусилитель руля Газели

Как поставить гидроусилитель руля на газель

Установка ГУР на Волги 3110 и 3102 с «десяточной» панелью приборов предполагалась штатно. Но на часть автомобилей на заводе устанавливалось обычное рулевое управление. Установка системы на Волгу со старой панелью приборов дороже на стоимость рулевой колонки. Установка системы ГУР занимает 8 часов. Для установки используются следующие материалы:

Наименование	Количество
редуктор ГУР	1
насос ГУР	1
болты насоса с шайбами гровер	2
кронштейн насоса	1
болты кронштейна насоса с шайбами гровер	3
шланги, комплект	1
комплект штуцеров и болтов на штуцера на редуктор и насос	1
медные шайбы 16 и 14	4
бачок с фильтром	1
кронштейн бачка (плюс болты для его крепления)	1
болты редуктора M12 (штатные коротки)	2
тяга сошки	1
тяги рулевой трап. для трапеции с ГУР	2
рычаги поворотные для трапеции с ГУР	2
рычаг сошки для ГУР	1
хомуты	4
масло 2 литра	1
ремень поликлиновый длинный	1

В устанавливаемые редукторы ГУР обязательно монтируется втулка высокого давления. Установка втулки обеспечивает работоспособность редуктора в течение 100 тыс. км и более. Перед установкой редуктора и насоса в них устраняются слабые места конструкции, производится дефектовка, регулировка и качественная сборка.

Для членов клуба «ГАЗклуб» и авторушников скидка.

Установка системы ГУР занимает 4 часа. Для установки используются следующие материалы:

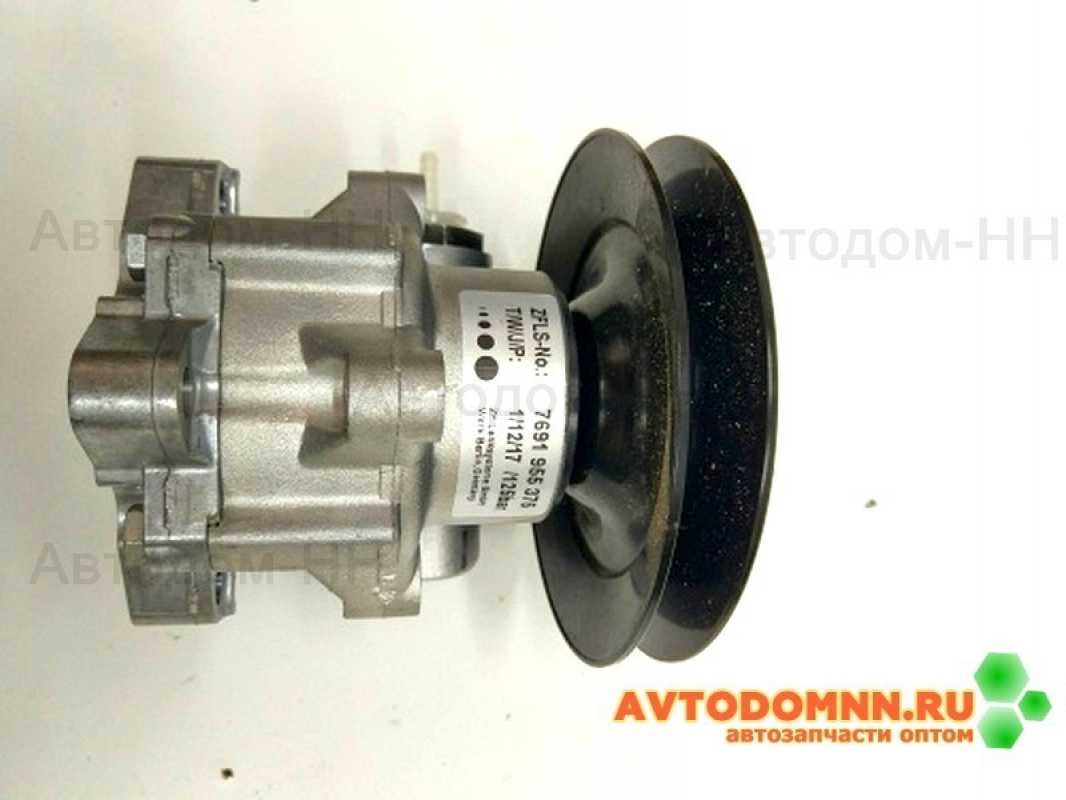

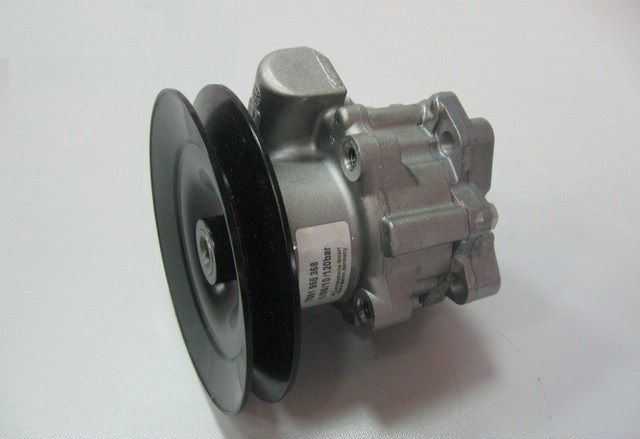

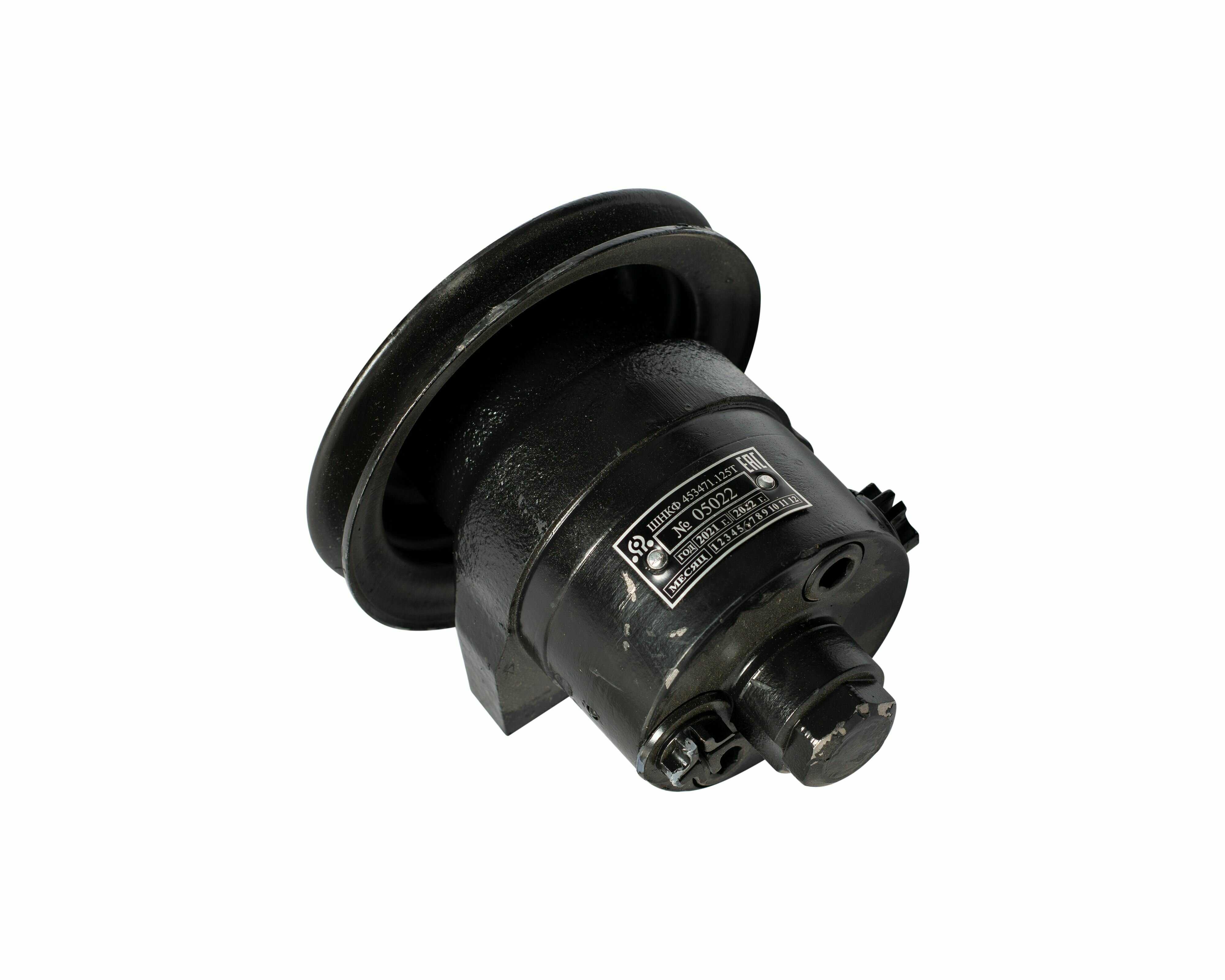

Конструкция и принцип работы насосов ГУР ГАЗ-3302

Во всех автомобилях модельного ряда «ГАЗель-Бизнес» находит применение только один тип насосов ГУР — роторный (или шиберный), двукратного действия. Несмотря на большое число моделей, все эти насосы имеют принципиально одинаковое устройство и принцип работы.

Основу данного насоса составляет нагнетательная секция, которая состоит из ротора, статора (который одновременно выполняет функции корпуса насоса) и распределительной пластины с впускными и выпускными окнами. Эти детали собраны в «пирог» и стянуты четырьмя болтами, за счет чего достигается герметичность и жесткость всей конструкции.

Статор представляет собой массивную деталь с полостью овальной формы, в которую вставлен ротор. Ротор ? это стальной диск с расположенными по окружности радиальными пазами, в которые с небольшим трением вставлены металлические пластины-лопасти (или шиберы). Размеры ротора и узкой части полости статора примерно одинаковы, поэтому с двух сторон от ротора образуются замкнутые серповидные полости. Ротор и статор сверху закрыты распределительной пластиной, в которой выполнено четыре окна особой формы, они расположены над сужающимися частями серповидных полостей. Окна распределительной пластины соединены со всасывающими (впускными) и нагнетательными (выпускными) патрубками насоса, которые шлангами соединены с агрегатами ГУР.

Ротор жестко насажен на приводной вал, на нескольких (количество зависит от конкретной модели насоса) подшипниках установлен в корпусе и с противоположной стороны соединен со шкивом. Шкив ремнем соединен со шкивом на коленвалу двигателя, от которого (вместе с генератором и водяной помпой) приводится во вращение.

Работает данный тип насоса несложно, он основан на известных физических принципах. При вращении ротора его пластины под воздействием центробежных сил стремятся покинуть свои пазы, но удерживаются стенками статора — так образуется целый ряд замкнутых полостей. Причем полости эти имеют переменный объем, так как при прохождении эллипса в статоре пластины сначала выходят из своих пазов, а затем возвращаются. В начале серповидной полости шиберы постепенно выходят из пазов и образуют расширяющуюся полость. В этой полости образуется разрежение, которое «засасывает» масло из впускного окна. При прохождении впускного окна полость замыкается и в это же время начинает уменьшаться в объеме (так как шиберы ротора проходят по сужающейся части серповидной полости), за счет чего в ней многократно повышается давление. В определенный момент полость с маслом подходит к нагнетательному окну, и за счет высокого давления жидкость через окно нагнетается в выпускной патрубок и далее к рулевому механизму.

В современных шиберных насосах серповидных полости две, описанные процессы происходят в них одновременно, и за один оборот каждая полость между пластинами дважды участвует во всасывании и нагнетания масла. Именно поэтому данные агрегаты называются насосами двукратного действия.

Устройство

Устройство системы усилителя

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство . Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Вопросы ТО и ремонта насосов ГУР

Насос ГУР сам по себе не требует специального технического обслуживания, однако ТО обязательно проводится в рулевом управлении. Так, с той или иной периодичностью (зависит от условий эксплуатации авто) нужно проверять уровень рабочей жидкости в бачке и при необходимости пополнять его. Также при обслуживании проводится регулировка натяжения ремня привода насоса — это делается простым перемещением насоса на кронштейне при ослабленных болтах. Наконец, насос необходимо подвергать внешнему осмотру для своевременного обнаружения утечек и повреждений.

С течением времени детали насоса изнашиваются, что приводит к ухудшению работы всего гидроусилителя — повышается сопротивляемость руля повороту, возникают различные свисты и посторонние стуки, и т.д. Обычно это связано с износом сальника, вала, пластин ротора, разрушением подшипников, износом распределительной пластины и т.д. Обычно насос не ремонтируется, а заменяется в сборе — это требует меньших затрат и обеспечивает лучший результат, чем ремонт вышедшего из строя агрегата.

Наконец, следует соблюдать рекомендации по эксплуатации гидроусилителя. Здесь нет ничего сложного, главное — долго не держать руль в крайних положениях, так как это может вывести ГУР из строя. При выполнении рекомендаций, своевременном обслуживании и использовании качественных расходных материалов (в первую очередь — рекомендованного производителем масла) гидроусилитель «ГАЗель-Бизнес» будет работать долго и стабильно, обеспечивая простое управление грузовиком.
