Не включается гидромуфта на камазе: как снять, проверить, заменить

Особенности ремонтных работ

Сальники подлежат замене, когда на поверхности появились трещины, сколы, другие дефекты и повреждения. Выполнять ремонт требуется и при обнаружении подтеков масла. Когда есть такие следы, необходимо выполнить диагностику. Часто масло начинает течь, когда загрязняется вентиляция картера, изнашиваются шланги системы вентиляции.

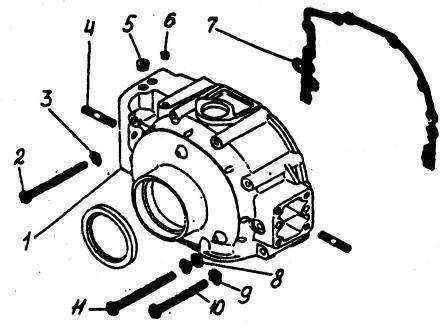

Сальник в КАМАЗе находится в крышке масляного насоса или на коленчатом валу. Чтобы обраться к нему и снять, в первую очередь демонтируют крышку ремня газораспределительного механизма. Процедура замены не сложная, но требует опыта, простых навыков обращения с транспортным средством.

Как выявить неисправность?

Есть несколько факторов для того, чтобы обеспечивалась длительная и безотказная работа гидромуфты. КамАЗ очень надёжен, но есть нюансы. В первую очередь это, конечно, рабочий выключатель гидромуфты. На практике большинство проблем возникает именно по причине его некорректной работы. Это превращает данную деталь в расходный элемент, наравне с фильтрами двигателя.

Следующим фактором будет качество моторного масла. Есть хорошее всесезонное моторное масло — будет нормальная эффективная работа гидромуфты. КамАЗ не во всём столь требователен, но не в этом случае. Это обязательно нужно учитывать в зимнее время эксплуатации автомобиля.

Ещё необходимо отметить регулярный осмотр системы охлаждения двигателя на предмет протечек. Любые следы охлаждающей жидкости или масла необходимо своевременно устранять. Самая незначительная течь без вмешательства способна вывести из строя весь двигатель.

Ухудшение работы гидромуфты можно легко определить по снижению оборотов вентилятора охлаждения. Если же он совсем не крутится на горячем двигателе – поломка очевидна. Хорошо, если просто износился или ослаб ремень привода вентилятора. Если же это сальник гидромуфты, КамАЗ потребует большей трудоёмкости работ.

Как заменить гидромуфту?

Долго работает без какого-либо вмешательства гидромуфта. КамАЗ-740 может это себе позволить. Но рано или поздно всё изнашивается. Если это произошло и дальнейшая эффективность работы системы охлаждения под вопросом, необходимо произвести демонтаж элемента.

Место установки привода вентилятора и гидромуфты значительно осложняет работу по замене. В первую очередь необходимо получить доступ к двигателю. В случае автомобиля КамАЗ это делается путём подъёма кабины. Последовательность работ по замене гидромуфты может выглядеть следующим образом:

• слить моторное мало;
• снять ремень навесного оборудования;
• открутить вентилятор охлаждения;
• снять масляный поддон;
• снять радиатор охлаждения;
• снять масляный радиатор;
• демонтировать масляный фильтр;
• обеспечить доступ к передней крышке блока, путём приподнимания двигателя;
• снять переднюю крышку вместе с гидромуфтой.

После того как гидромуфта снята, выявляется степень износа и виды дефектов. При возможности производится замена некоторых элементов. Но учитывая трудоёмкость операции по замене муфты, рекомендуется заменить весь узел целиком. Ещё лучше и проще сделать замену гидромуфты в сборе с передней крышкой блока.

После того как произведена обратная процедура по сборке, необходимо проверить герметичность системы и затем только работоспособность гидромуфты. При замене узла необходимо выбирать оригинальную деталь и не искать приключений при подборе каких-либо аналогов.

Ремонт переключателя гидромуфты КамАЗ

Выключатель гидромуфты – самое слабое место этого узла. Именно от него зависит стабильность работы вентилятора.

Неполадка обнаруживается по температуре двигателя: например, если температура не опускается ниже 105°С, то скорее всего переключатель срабатывает некорректно. Та же причина может быть при понижении температуры ниже нормы.

Работа переключателя обуславливается показателями термосилового датчика, который напрямую контактирует с антифризом, замеряя температуру и при необходимости включает/выключает систему. Именно этот элемент отвечает за подачу масла.

Устранение неполадки работы выключателя заключается в регулировании количества колец между термосиловым датчиком и регулятором. С такими работами справится любой опытный водитель, неисправность легко устранить своими руками. Чаще всего необходимо изменение пороговой температуры при недостаточном охлаждении. Для того, чтобы мощность вентилятора возросла и охлаждение было интенсивным, количество колец необходимо уменьшить. Иногда проблема заключается в слишком сильном понижении температуры, тогда кольца необходимо добавить. В открытом доступе есть много видео, на которых подробно показан процесс регулировки выключателя гидромуфты КамАЗ.

Стоимость данной запчасти довольно высока, однако оправдывается тем, что имеет длительный срок эксплуатации: часто ее меняют только при замене самого двигателя.

Гидромуфта КамАЗ 740.13-1318010 для двигателей Евро-1, 2 стоит от 34 тыс. руб. до 39 тыс. руб. (розница/опт). Во время эксплуатации гидромуфты может возникнуть необходимость в замене выключателя – стоимость такой запчасти составляет примерно 1200 рублей.

В некоторых случаях выгоднее воспользоваться услугами автосервисов, так как они могут заказывать гидромуфты по оптовым ценам, поэтому даже с учетом платы за установку, стоимость замены в автосервисе может выйти дешевле, чем при самостоятельном ремонте.

Ремонтировали ли Вы когда-нибудь гидромуфту? Какими рекомендациями по эксплуатации и ремонту можете поделиться?

Источник

Когда требуется выполнять замену?

Замена сальников – это процедура, которую необходимо выполнять регулярно. Периодичность зависит от интенсивности эксплуатации и нагрузки. Производитель обозначает, что новую деталь необходимо устанавливать через определенный пробег. Оптимально выполнять техническое обслуживание через 80-90 000 км.

Бывают ситуации, когда деталь выходит из строя раньше положенного срока. Износ может произойти в результате перегруза или перегрева мотора. Выполнять ремонт нужно только при наличии поломки. О неисправности свидетельствует вытекание масла. Можно выделить и другие распространенные причины, которые приводят к преждевременному изнашиванию детали:

• использование низкокачественных деталей;
• повышенная нагрузка на двигатель;
• неправильный выбор масла.

Еще одна частая и распространенная причина поломки – несвоевременная замена сальников. Чтобы приступить к ремонту, необходимо подготовить специальные инструменты.

Замена гидромуфты

Как и любой элемент системы, гидромуфта подлежит износу и из-за наличия дефектов может серьезно ухудшиться система охлаждения мотора. Чтобы улучшить функциональность транспортного средства, придется демонтировать гидромуфту и заменить ее. Деталь установлена не в самой открытой локации, поэтому начало работ предполагает прокладку доступа к мотору. В некоторых случаях требуется поднять кабину водителя. Первым делом сливают моторное масло, затем устраняют ремни навесного оборудования и охлаждающий вентилятор. Мастер вынимает масляный поддон и радиатор, а также охлаждающий радиатор. Передняя крышка вынимается вместе с гидромуфтой.

Если требуется замена расходных или износившихся деталей, стоит производить ее совместно с заменой муфты. Сборка предполагает осуществление всех необходимых действий в обратной последовательности. Завершив монтаж, специалист анализирует герметичность механизмов и функциональность.

Подготовка к ремонту

Перед началом ремонтных работ требуется подготовиться

Важно следовать следующим рекомендациям:

Подготовка автомобиля и места для работы

Важно тщательно промыть мотор, поставить автомобиль над смотровой ямой и обеспечить свободный доступ.
Нужно подобрать отвертки, молотки, ключи, а также оправки для установки. Дополнительно подготавливаются чистые тряпки, которые помогут удалить загрязнения.
Покупка новых сальников соответствующего размера, подготовка прокладок масляного насоса

Сальники изготавливают из разных материалов. Выбор делают в зависимости от масла – минерального или синтетического.

Это главные требования подготовки, которые помогут мастеру облегчить задачу.

Достоинства и недостатки гидромуфты

В настоящее время гидромуфты устанавливаются на автомобили с полуавтоматическими коробками передач (грузовые, автобусы, реже легковые), на тракторы, в авиационные турбины, применяются в металлообрабатывающих станках. К достоинствам гидромуфты можно отнести простоту конструкции, обеспечение плавности изменения крутящего момента, передаваемого от двигателя на механизмы трансмиссии, снижение ударных нагрузок на шестеренчатые пары коробок передач. Недостатком гидромуфты является меньший по сравнению с гидротрансформатором коэффициент полезного действия из-за больших потерь при высоких оборотах ведущего вала двигателя. По этой причине на современные легковые автомобили гидромуфты практически не устанавливаются.

Профилактика и техническое обслуживание

Достаточно долгое время обеспечивает правильную и бесперебойную работу привод гидромуфты. КамАЗ в целом обладает хорошим запасом надёжности. И для того чтобы это продолжалось как можно дольше, нет нужды в специальном обслуживании. Профилактика неисправностей заключается в общем регулярном осмотре, плановом техническом обслуживании с качественной заменой масел и других технических жидкостей.

Также при эксплуатации и обслуживании гидромуфты всегда следует уделять внимание её слабым местам – выключателю. Своевременная замена неисправного выключателя сможет сильно облегчить эксплуатацию узла в целом

Диагностика гидромуфты КамАЗ

Если вентилятор начинает давать сбой, причина может быть в разных частях гидромуфты. Проверить, не повреждено ли само сцепление или датчик или переключатель, очень легко: если вентилятор по-прежнему не работает при регулировке пороговой температуры или замене датчика / переключателя, неисправность возникла непосредственно в сцеплении.

Если диагностика показала дефект сопряжения, порядок действий будет следующим:

• Сцепление необходимо снимать вместе с передней крышкой
• Осмотрите вал и подшипники
• Проверить качество сальника, прокладки, уплотнительного кольца

Если причиной выхода из строя стал износ какой-либо из вышеперечисленных деталей, произвести замену достаточно просто. Однако износ гидравлической муфты может быть необратимым, и в этом случае требуется полная замена.

Основное назначение

Без гидромуфты вентилятор работал бы безостановочно. Основная функция ее — помогать эффективно охлаждать двигатель. Смысл работы — вовремя включать, затем выключать вентилятор.

Непосредственное назначение гидромуфты — передавать крутящий момент коленчатого вала двигателя вентилятору охладительной системы. Помимо данной задачи, гидромуфта гасит резкие изменения работы коленчатого вала, являясь хорошим демпфером для привода. Данный узел является уникальным, потому что имеет простое строение, при этом выполняет ряд сложных технических задач, позволяющих сохранять двигатель в рабочем состоянии.

Обязательное условие работы муфты — наличие масла внутри системы

Поэтому важно контролировать масляной уровень, при необходимости доливать его. Изначально масло имеет янтарный цвет, при малейшем затемнении стоит слить старое масло, заменив его новым. Основными деталями муфты являются два колеса: ведущее, ведомое

Ведущее колесо имеет тридцать три лопатки, крутящиеся по шлицевой части вала, связанные с коленчатым валом мотора. Ведомое колесо имеет тридцать две лопатки, соприкасающиеся с ведомым валом, приводящим в движение непосредственно охладительный механизм. Оба ведущих вала крутятся в окружении подшипников

Основными деталями муфты являются два колеса: ведущее, ведомое. Ведущее колесо имеет тридцать три лопатки, крутящиеся по шлицевой части вала, связанные с коленчатым валом мотора. Ведомое колесо имеет тридцать две лопатки, соприкасающиеся с ведомым валом, приводящим в движение непосредственно охладительный механизм. Оба ведущих вала крутятся в окружении подшипников.

После включения мотора начинает вращаться только ведущее колесо, при этом крыльчатки муфты, смазанные маслом, соприкасаются друг с другом. Ведомое колесо начинает крутиться пассивно, если жалюзи радиатора открыты. Чтобы масло герметично находилось внутри системы, гидромуфта оснащена двумя сальниками и прокладкой. Надежный корпус, состоящий их крышки и кожуха, не пропускает лишние потоки воздуха.

Если температура охлаждающей жидкости превышает 86 градусов, гидромуфта начинает движение, запуская вентилятор, который начинает обдувать радиатор. Антифриз данным образом охлаждается, проходит черед всю систему, передавая нужный температурный коэффициент остальным перегревшимся деталям.

При понижении температуры происходит полностью обратный эффект. После отключения охладительного механизма, вентилятор продолжит пассивное вращение, основанное на работе забора воздуха из окружающей среды. Выключатель гидромуфты дает возможность выбрать три режима: автоматический, постоянно открытый, постоянно закрытый. Автоматический устанавливается по дефолту, основная идея — автоматика сама выбирает, когда необходимо включиться. Если выключатель по каким-либо причинам неисправен, устанавливается постоянно открытый режим, чтобы система срабатывала, иначе возможен перегрев. Неисправный выключатель как можно скорее заменяют новым. Постоянно открытое положение означает бесперебойное поступление масла внутрь системы. Постоянно закрытое положение выставляется вручную только при прохождении сложнодоступных участков дороги, например, водных препятствий, бродов, когда охлаждение системы происходит естественным образом за счет поступающей извне прохладной воды. Открытый канал будет давать дополнительное понижение температуры, что также плохо повлияет на работу мотора. Выключатель является самым слабым звеном механизма, потому что достаточно часто ломается, хотя в целом строение гидромуфты очень надежное, данный узел заменяется очень редко.

Внутри системы установлен свой включатель гидромуфты привода вентилятора. Он помогает узлу определять необходимость включения, фактически, запускает процесс работы всего узла. Данные, которые считывает датчик — это температура охлаждающей жидкости. Далее информация передается центральному электронному блоку, который перераспределяет ее нужным механизмам Камаза, чтобы устранить возникающую проблему.

Выключатель гидромуфты КАМАЗ принцип работы

Урал 4320 часть 9 . Ремонт переключателя гидромуфты , проверка цинтрифуги .

Анимация гидромуфты КАМАЗ

Гидромуфта посторонние шумы

Вискомуфта вентилятора. Что внутри? Viscous coupling. Whats inside?

https://youtube.com/watch?v=jOYj9ekjipY

Проверка термомуфты.

гидромуфта.AVI

Система охлаждения двигателя. Устройство и принцип работы

https://youtube.com/watch?v=EK7_GSpECNo

Ремонт и выявление дефектов делителя и др. Камаз

Как устроен прямой привод роторной дробилки через гидромуфту.

Работа муфты

• Шпилька на редуктор КАМАЗ
• Тормозная система КАМАЗа 53228
• КАМАЗ тайфун 2015
• Видео спортивных КАМАЗов
• Перевернулся КАМАЗ вчера
• Темы с КАМАЗами для windows 7
• Двигатель КАМАЗа 740 ремонт клапанов
• Схема КАМАЗа по запчастям
• Дальнобой КАМАЗ 5490
• Разборка сборка компрессора КАМАЗ
• КАМАЗ 55111 синий дым
• Новый бтр на базе КАМАЗа
• КАМАЗ с полуприцепом на пульте управления
• Зил и КАМАЗы гта 5
• Демультипликатор КАМАЗ что это такое

Главная » Новинки » Выключатель гидромуфты КАМАЗ принцип работы

kamaz136.ru

Это интересно: Грузовые автомобили КамАЗ Сельхозник на шасси 55102 (видео)

Свойства

Отметим основные свойства, которыми обладают гидромуфты:

• Ведомые и ведущие валы действуют вне зависимости друг от друга. К примеру, когда ведомый вал находится в покое, то в это время ведущий вал может функционировать или соответствовать промежуточному значению угловой скорости. Но отметим, что значение последней не может равняться скорости вращения ведущего вала. Обычно её значения меньше на 2 – 3%.
• Именно гидравлические муфты смогут обеспечить плавное начало движения транспорта и плавный набор разгона.
• Строение организовано таким образом, что в ней отсутствуют детали, которые тесно соприкасаются между собой. Другими словами отсутствует процесс трения деталей, а следовательно, их износ сводится к минимуму.
• Гидромуфта сдерживает крутильные колебания.
• С её помощью обеспечивается бесшумное функционирование передач.
• Обеспечивается высокие показатели коэффициента полезного действия, до 0,96 – 0,98.
• Высокая степень надёжности при эксплуатации.С их помощью можно организовать управление, как на дистанционном, так и на автоматическом уровне.

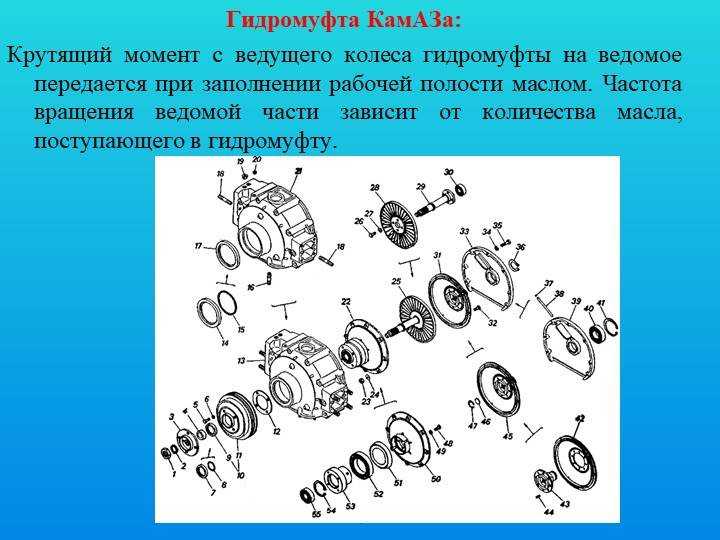

Схема гидромуфты привода вентилятора двигателя КамАЗ 740

1. гайка крепления термосилового датчика
2. термосиловой датчик в сборе
3. шайба регулировочная
4. корпус включателя в сборе
5. золотник включателя гидромуфты
6. шайба возвратной пружины
7. пружина возвратная
8. уплотнительное кольцо корпуса включателя
9. крышка корпуса включателя
10. крышка пробки крана
11. фиксатор рычага пробки крана
12. пружина фиксатора
13. рычаг пробки крана
14. шайба пружинная
15. болт крепления крышки
16. штифт крепления рычага
17. кольцо уплотнительное пробки крана
18. пробка крана включателя
19. крышка блока цилиндров передняя в сборе
20. колесо ведущее гидромуфты (740-1318032) Имеет 33 лопатки. Колесо связано с коленчатым валом через шлицевую часть вала отбора мощности. Такой колесный механизм неразрывно связан с валом ведомого типа, который приводит в движение вентилятор охлаждения системы силового агрегата. Поэтому, приобрести колесо можно, чаще всего, в сборе с валом. Каталожный номер — 740.1318044
21. гайка
22. шайба стопорная
23. колесо ведомое гидромуфты (740.1318046) Имеет 32 лопатки
24. болт крепления ведущего колеса к кожуху
25. вал ведущий гидромуфты с кожухом в сборе
26. корпус подшипника гидромуфты
27. трубка корпуса подшипника
28. указатель установки угла опережения впрыска топлива
29. шайба пружинная
30. винт крепления корпуса подшипника
31. кольцо подшипника
32. кольцо подшипника
33. шарикоподшипник ведущего вала
34. кольцо уплотнительное ведущего вала
35. шайба ограничительная вала привода
36. кольцо стопорное ограничительной шайбы
37. шарикоподшипник задний ведомого вала
38. шайба плоская болта крепления ведомого колеса
39. шайба стопорная
40. болт крепления ведомого вала
41. вал ведомого колеса гидромуфты
42. шарикоподшипник вала привода генератора
43. вал шкива привода генератора
44. кольцо пружинное упорное
45. манжета вала шкива привода генератора
46. шарикоподшипник передний ведомого вала
47. прокладка шкива генератора
48. шкив привода генератора
49. манжета ведомого вала с пружиной
50. шайба пружинная
51. болт крепления шкива
52. втулка манжеты
53. ступица крыльчатки вентилятора
54. шайба стопорная
55. гайка низкая крепления ступицы

Ремонт гидромуфты КамАЗ

Разборка гидравлической муфты вентилятора выполняется в следующей последовательности:

Разбор гидромуфты. Подробное руководство

Цифровые обозначения соответвуют указанным на схематическом изображеннии гидромуфты выше в данной статье.

С помощью съемника спрессовывают ступицу с вала 41 гидромуфты. Отвернув и сняв болты 51 с шайбами 50 крепления шкива 48 привода генератора, снимают шкив в сборе с манжетой 49, прокладку 47 и втулку 52 манжеты с вала гидромуфты.

Сняв внутреннее пружинное кольцо 31 крепления подшипника, отвернув и сняв винты 30 с шайбами 29 крепления корпуса подшипника, снимают указатель 28 установки угла опережения впрыска топлива и корпус 26 подшипника в сборе с подшипником 33 ведущего вала. Гидромуфту привода вентилятора в сборе извлекают из передней крышки блока цилиндров.

Разогнув усы стопорных шайб, откручивают болты крепления ведущего вала 25 с кожухом в сборе к ведущему колесу 20 и снимают болты с гайками и шайбами и ведущий вал с кожухом в сборе. С вала шкива привода снимают ведомое колесо 23 в сборе с ведомым валом 41. Отвернув и сняв болты 40 с шайбами 39 и 38 крепления ведомого колеса к ведомому валу, спрессовывают с помощью оправки колесо с вала. С заднего конца вала с помощью съемника спрессовывают подшипник 37. Отвернув и сняв болты с шайбами крепления ведущего колеса 20 к валу 43 шкива привода генератора, нагревают ведущее колесо в сборе с валом и подшипником 42 в масляной ванне до температуры 100°С и снимают с вала ведущее колесо и маслоотражатель. С помощью съемника с вала 43 спрессовывают подшипники 42 и 46. Из внутренней канавки вала извлекают упорное кольцо 44.

С ведущего вала гидромуфты снимают наружное пружинное кольцо 32 крепления подшипника 33 и уплотнительные кольца 34 (на автомобилях последних выпусков уплотнительные кольца аннулированы). С помощью съемника выпрессовывают подшипник 33 ведущего вала из гнезда корпуса 26 подшипника. Из гнезда шкива 48 привода генератора выпрессовывают манжету 49. При ослаблении крепления шпилек в резьбовых соединениях передней крышки блока цилиндров шпильки выкручивают.

На автомобилях ранних годов выпуска снимают стопорное кольцо 36 и ограничительную шайбу 35, выпрессовывают манжету 45 из гнезда передней крышки блока цилиндров.

Дефектовка деталей гидромуфты

Перед дефектовкой детали должны быть очищены от загрязнений.

Вал ведомый гидромуфты бракуют при наличии обломов или трещин, износе шейки под передний подшипник до диаметра менее 24,98 мм и износе шейки под задний подшипник до диаметра менее 19,99 мм. Износ шлицев определяют измерением бокового зазора в сопряжении с новой деталью. При боковом зазоре более 0,25 мм вал бракуют.

Вал ведущий гидромуфты бракуют при наличии обломов или трещин, износе отверстия под подшипник до диаметра более 47,05 мм и износе шейки под подшипник до диаметра менее 19,99 мм. Износ шлицев определяют измерением бокового зазора в сопряжении с новой деталью. При боковом зазоре более 0,25 мм вал бракуют.

Ослабление крепления кожуха определяют легкими ударами медного молотка. При наличии этого дефекта следует осадить или заменить заклепки.

Колесо ведущее гидромуфты бракуют при наличии обломов или трещин, а также при износе отверстия под вал шкива привода генератора до диаметра более 70,06 мм.

Корпус подшипника гидромуфты бракуют при наличии обломов или трещин, а также при износе гнезда под подшипник до диаметра более 72,02 мм (дет. 740.1318075) или 110,05 мм (дет. 740.1318075-10).

После чистки всех элементов необходимо заменить износившиеся детали на новые. Когда причина неисправности неизвестна, нужно отсоединить гидромуфту от вентилятора, аккуратно разобрать внутреннюю конструкцию механизма, продуть все каналы подачи рабочей жидкости и проверить стабильность кручения всех колес. В случае выявления неисправностей, устранить их и произвести сборку и монтаж гидромуфты на двигатель.

Гидромуфта привода вентилятора

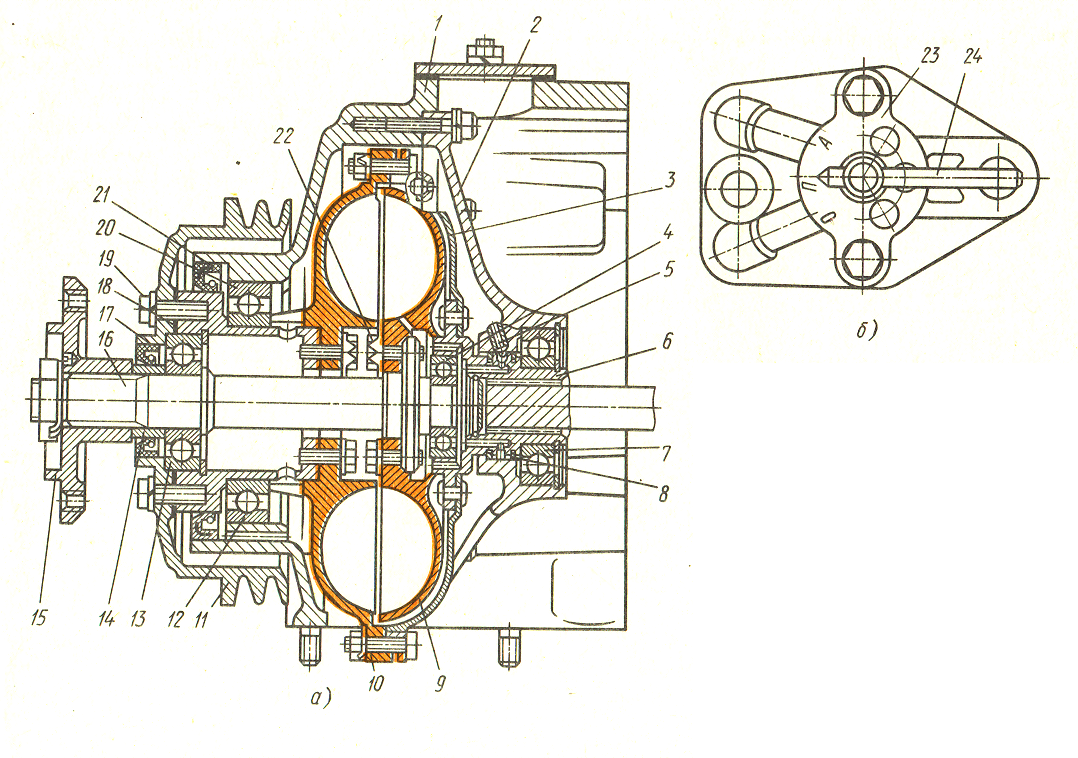

Гидромуфта привода вентилятора (рис. 58) передает крутящий момент от коленчатого вала к вентилятору.

Передняя крышка 1 блока и корпус 2 подшипника соединены винтами и образуют полость, в которой установлена гидромуфта. Ведущий вал 6 в сборе с кожухом 3, ведущее колесо 10, вал 12 и шкив 11, соединенные болтами, составляют ведущую часть гидромуфты камаз, которая вращается в шариковых подшипниках 8, 19. Ведущая часть гидромуфты приводится во вращение от коленчатого вала через шлицевой вал 7. Ведомое колесо 9 в сборе с валом 16, на котором закреплена ступица 15 вентилятора, составляет ведомую часть гидромуфты, вращающуюся в шарикоподшипниках 4, 13. Гидромуфта КамАЗ уплотнена резиновыми манжетами 17, 20.

На внутренних тороидальных поверхностях ведущего и ведомого колес отлиты радиальные лопатки. На ведущем колесе тридцать три лопатки, на ведомом — тридцать две. Межлопаточное пространство колес образует рабочую полость гидромуфты.

Передача крутящего момента с ведущего колеса 10 гидромуфты на ведомое колесо 9 происходит при заполнении рабочей полости маслом. Частота вращения ведомой части гидромуфты зависит от количества масла, поступающего в гидромуфту.

Рис. 58. Гидромуфта привода вентилятора: 1 — крышка передняя; 2 — корпус подшипника; 3 — кожух; 4, 8, 13, 19 — подшипники шариковые; 5 — трубка корпуса подшипника; 6 — вал ведущий; 7 — вал привода гидромуфты; 9 — колесо ведомое; 10 — колесо ведущее; 11 — шкив: 12 — вал шкива; 14 — втулка упорная; 15 — ступица вентилятора; 16 — вал ведомый; 17, 20 — манжета с пружинами; 18 — прокладка; 21 — маслоотражатель

Масло поступает через включатель (рис. 59), который управляет работой гидромуфты привода вентилятора. Он установлен в передней части двигателя на патрубке, подводящем охлаждающую жидкость к правому ряду цилиндров.

Рис. 59. Включатель гидромуфты: 1 — рычаг пробки; 2 — крышка; 3, 8 — шарики; 4 — пробка; 5 — корпус включателя; 6 — клапан термосиловой (корпус); 7-датчик термосиловой; 9 — кольцо уплотнительное; 10 — пружина

Включатель имеет три фиксированных положения и обеспечивает работу вентилятора в одном из режимов: — автоматический — рычаг установлен в положение А (рис. 60).

При повышении температуры охлаждающей жидкости, омывающей термосиловой датчик, активная масса, находящаяся в баллоне датчика, начинает плавиться и, увеличиваясь в объеме, перемещает шток датчика и шарик 8 (см. рис. 59).

При температуре жидкости 86. 90°С шарик 8 открывает масляный канал. Масло из главной масляной магистрали двигателя по каналам в корпусе включателя, блоке и его передней крышке, трубке 5 (см. рис. 58), каналам в ведущем валу поступает в рабочую полость гидромуфты; при этом крутящий момент от коленчатого вала передается крыльчатке вентилятора.

При температуре охлаждающей жидкости ниже 86 °С шарик под действием возвратной пружины перекрывает масляный канал и подача масла в гидромуфту прекращается; при этом находящееся в гидромуфте масло через отверстие в кожухе 3 сливается в картер двигателя и вентилятор отключается.

• вентилятор отключен — рычаг установлен в положение О (см. рис. 60), масло в гидромуфту не подается, при этом крыльчатка может вращаться с небольшой частотой, увлекаясь трением в подшипниках и уплотнениях гидромуфты и набегающим на вентилятор потоком воздуха при движении автомобиля.
• вентилятор включен постоянно — рычаг установлен в положение II; при этом в гидромуфту постоянно подается масло независимо от температурного режима двигателя, вентилятор вращается постоянно с частотой, приблизительно равной частоте вращения коленчатого вала.

Рис. 60. Положения выключателя гидромуфты привода вентилятора: I — подача масла из системы смазывания двигателя; II — в гидромуфту

Основной режим работы гидромуфты камаз — автоматический. При отказе включателя гидромуфты в автоматическом режиме (характеризуется перегревом двигателя) включите гидромуфту в постоянный режим (установите рычаг включателя в положение II) и при первой возможности устраните неисправность.

При форсировании глубоких бродов рычаг включателя гидромуфты установите в положение О.

Источник

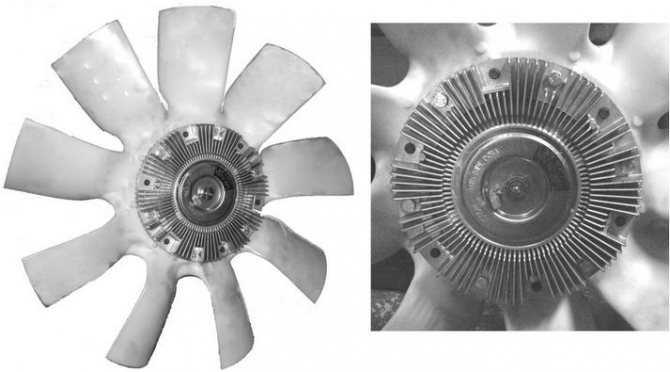

Инструкция по замене гидромуфты на вязкостную муфту на двигателях ТМЗ

С февраля 2012 года Тутаевский моторный завод снимает с производства гидромуфту привода вентилятора, заменяя её автоматической вязкостной муфтой Borg Warner с пластиковой крыльчаткой (см. фото) или постоянно включенным приводом вентилятора. Изменения в составе моделей двигателей будут отражены в каталоге двигателей ТМЗ редакции 2012 года, который планируется разместить на сайте Торгового Дома ТМЗ взамен каталога редакции 2011 года в первом квартале 2012 года.

Настоящая инструкция устанавливает порядок замены в эксплуатации гидромуфты привода вентилятора и металлической крыльчатки вентилятора на привод вентилятора с вязкостной муфтой и пластиковой крыльчаткой. Для замены необходимы следующие детали и узлы: 1) 8481.1318010-20 Привод вентилятора Или 8481.1318008-20 Привод вентилятора с натяжным приспособлением (Конструкция натяжного приспособления не изменена, т.е. можно применить как новое, так и установленное на двигателе натяжное приспособление) 2) 8424.1318150 Трубка подвода масла 3) 8481.1318006 Муфта вязкостная 020005628 с вентилятором 4) 201676-П29 Болт М10х1,25х25 – дополнительно 2 шт 5) 252136-П2 Шайба 10 ОТ – дополнительно 2 шт 6) 841.1002514 Заглушка (можно не применять, см. ниже) 7) 8423.1309010-10 или 8424.1309010-10 (в зависимости от модели двигателя, см. каталог двигателей) Кожух вентилятора (можно не заменять, см. ниже) Для проведения замены снять с двигателя вентилятор, гидромуфту, кожух вентилятора, включатель или устройство включения гидромуфты с трубками подвода и отвода масла. Установить на двигатель взамен гидромуфты привод вентилятора, используя имеющееся на двигателе натяжное приспособление (поз 4 рисунка) или применить новое.

Привод вентилятора взаимозаменяем с гидромуфтой по присоединительным и габаритным размерам. Заменить устройство включения гидромуфты заглушкой (поз 1 рисунка) или оста- вить устройство на месте при условии, что оно надёжно закрывает полость водяного пат- рубка. Трубки подвода и отвода масла устройства включения заменить трубкой подвода масла (поз 2 рисунка) от блока цилиндров к подшипникам привода вентилятора.

1 – 841.1002514 Заглушка;2 – 8424.1318150 Трубка подвода масла;3 – Гидромуфта или привод вентилятора;4 – Натяжное приспособление

Установить муфту вязкостную с вентилятором на привод вентилятора, используя 4 болта и 4 шайбы, крепившие металлическую крыльчатку вентилятора, а также дополнительно 2 болта 201676-П29 и 2 шайбы 252136-П2 (металлическая крыльчатка крепится к гидромуфте четырьмя болтами, а вязкостная муфта к приводу вентилятора – шестью). Пластиковая крыльчатка с вязкостной муфтой имеет большую ширину, чем металлическая, из-за этого при замене передняя часть крыльчатки сдвигается вперёд на 21 мм. Новый кожух вентилятора, предлагаемый к замене, имеет смещённые места крепления и поэтому также сдвинут вперёд. Однако покупать новый кожух не обязательно, достаточно поместить между кожухом вентилятора и его кронштейнами проставку толщиной 14 мм для смещения кожуха вперёд. При монтаже соединительных мест кожуха вентилятора с радиатором не допускать касания или малого зазора между крыльчаткой и неподвижными частями (диффузор, соединительный рукав), так как при работе касание пластиковых лопастей крыльчатки за диффузор или рукав приведёт к разрушению крыльчатки. Величина радиального зазора между лопастью крыльчатки и кожухом должна быть не менее 4 мм.
