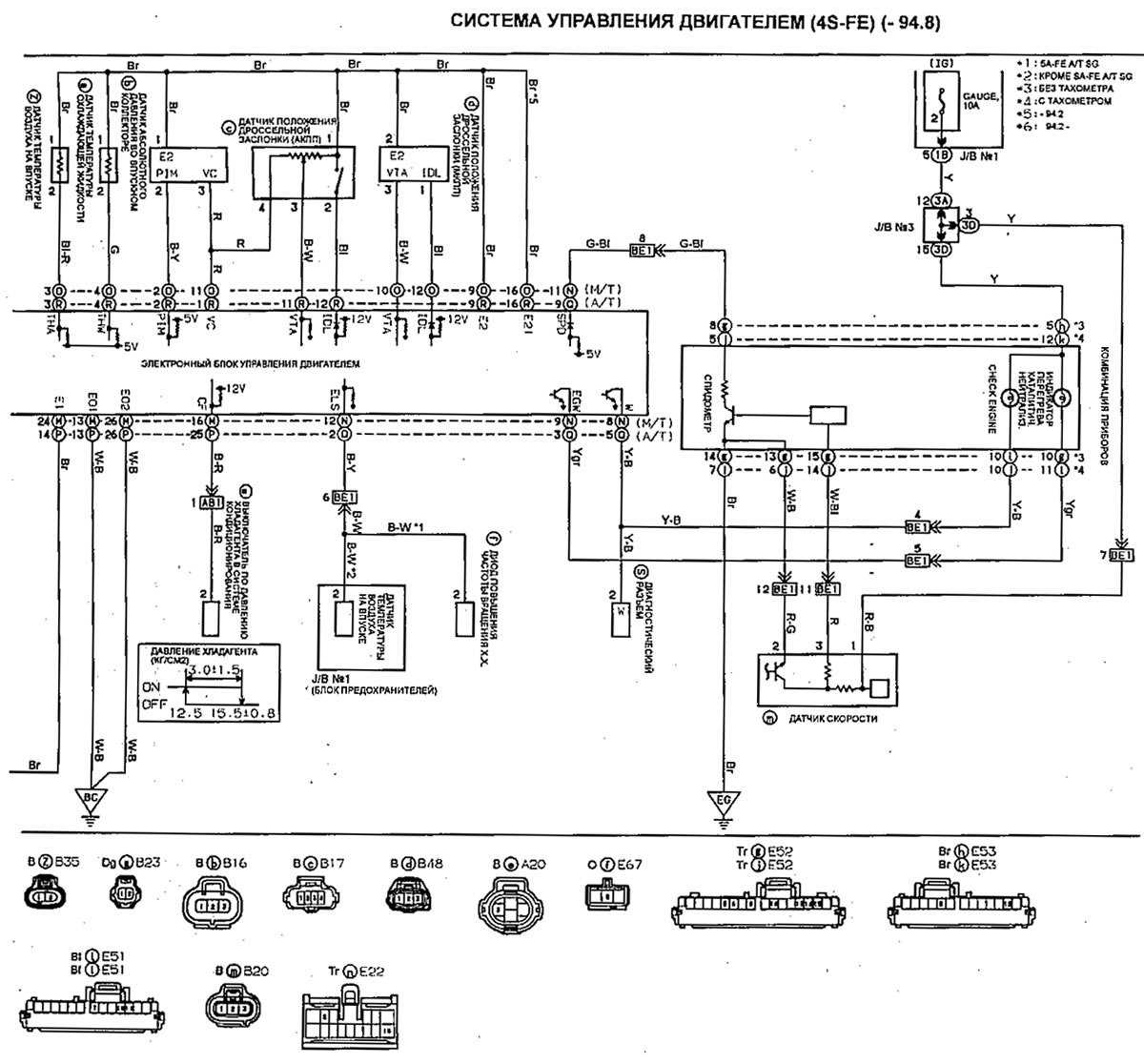

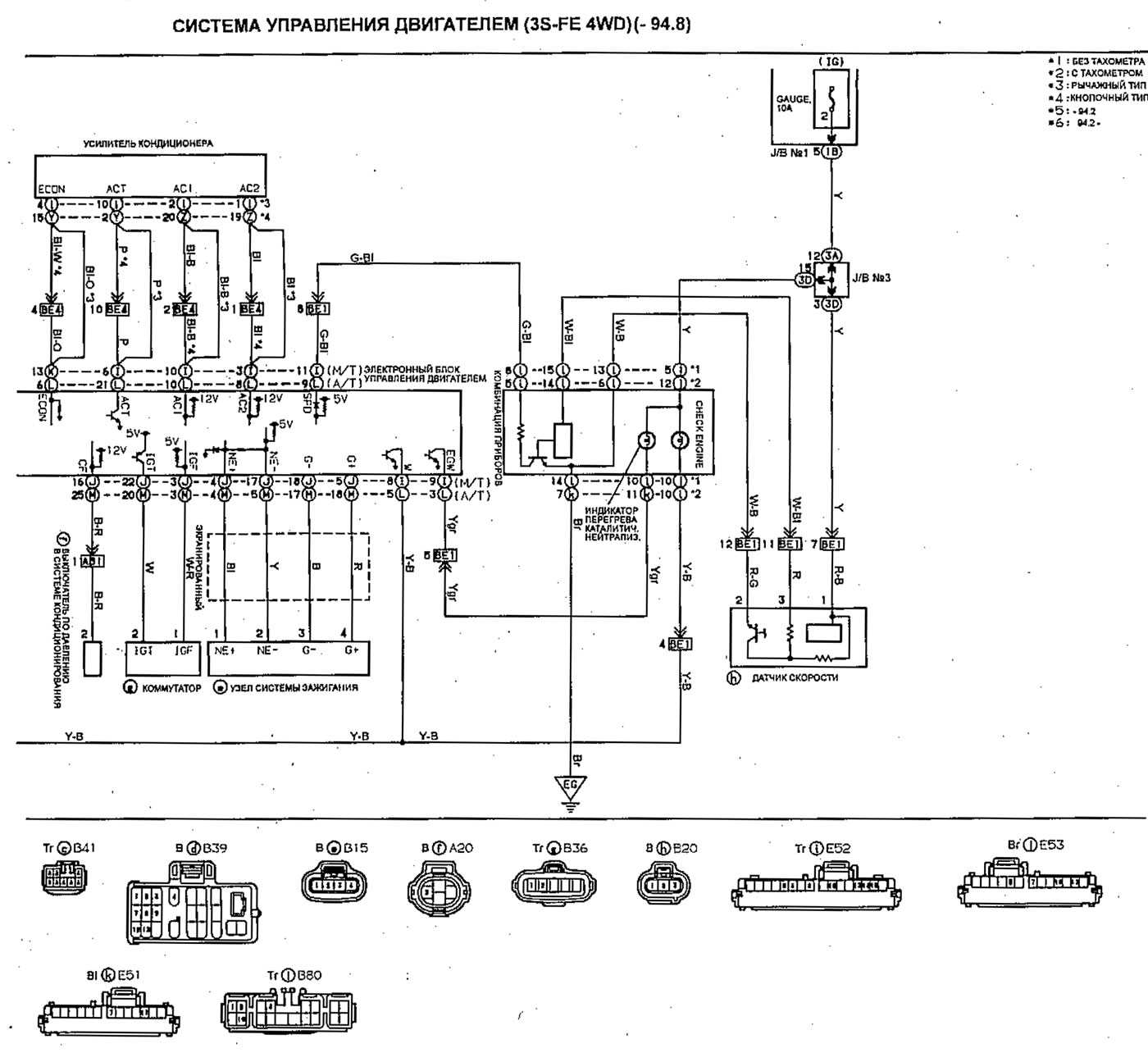

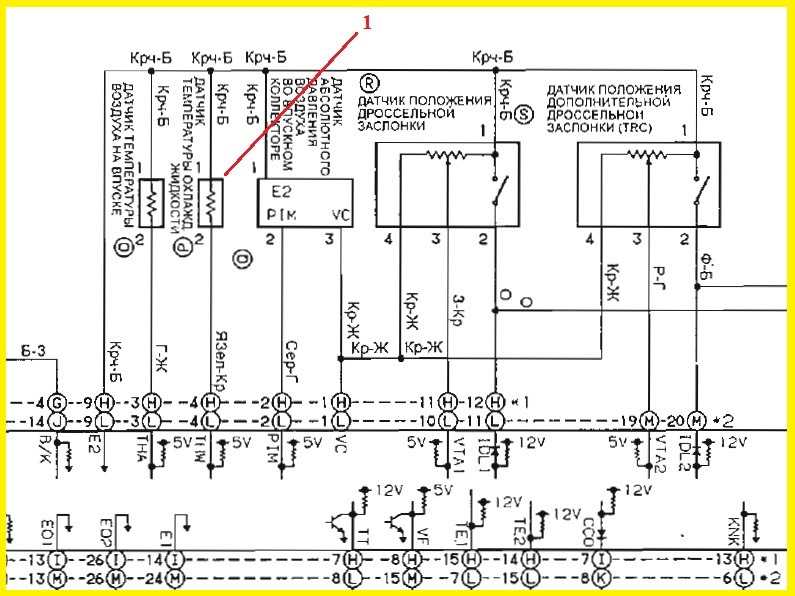

Часто задают вопросы о месте расположения датчиков в подкапотном пространстве. На рисунках представлены схемы размещения датчиков электронного управления двигателем 3S-FE и некоторые другие элементы системы впрыска. Ниже представлены рабочие параметры датчиков для их проверки.1. Схема к модели SV55.2,3 Схема моделей SV4# c 94-98 год4. Схема к моделям Калдины ST21# с 3S-FE (для сравнения)5. Схема к моделям SV30-35 до 94г

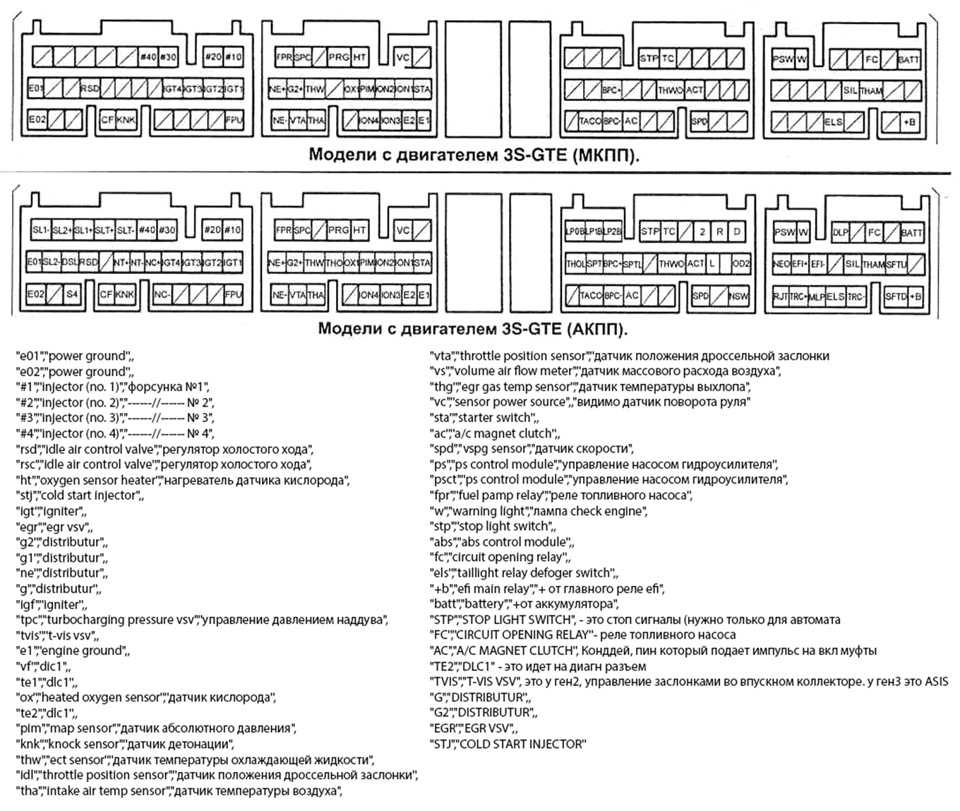

Проверить датчики можно с помощью вольт/омметра, встав индикатором на контакты разъема к ЭБУ (компа).1. Распиновка разъема ЭБУ и показания датчиков моделей SV30-35 (до 94г)
1.1 Датчик абсолютного давления (MAP) 3S(4S)-FE_SV30-35
Датчик детонации 3S-FE
Датчик лямбда (кислородный датчик) 4S,3S-FE
2. Распиновка разъема ЭБУ и показания датчиков моделей SV40-43 (с 94-98г)
3. Распиновка разъема ЭБУ и показания датчиков моделей SV55
Комментарий к файлу: Датчик коленвала 3S-FE
3SFE датчик коленвала.jpg
Комментарий к файлу: проверка датчика коленвала 3S
