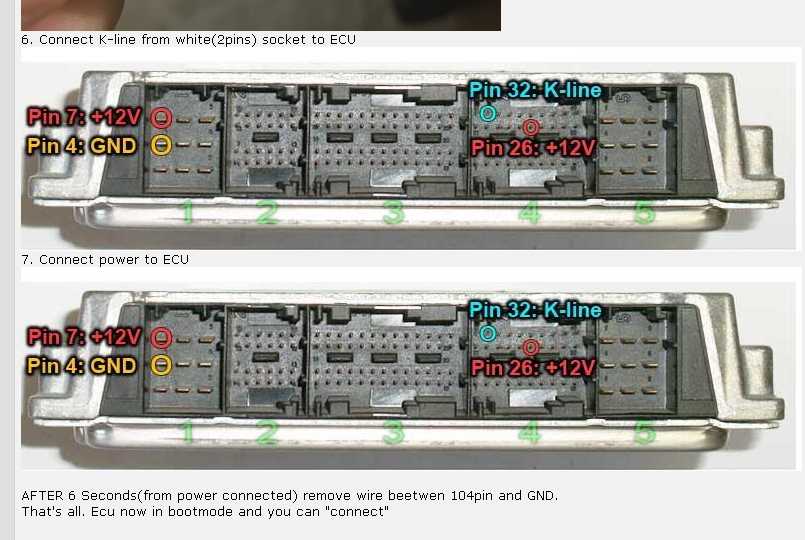

Распиновка эбу siemens vdo 5wy1a19a simk43

C133-4 — Vehicle

C133-2 — Peripherals

Схемы и распиновки блоков ЭБУ некоторых легковых автомобилей

Toyota Mark II — ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

Разъем А:

1)ELS2:Вход: выключатель обогревателя заднего стекла.
2)BATT: Аккумуляторная батарея.+12В постоянного питания
3)ССО: Датчик температуры отработавших газов
4)FC: Реле-выключатель топливного насоса
5)ELS: Реле задних фонарей, реле обогревателя заднего стекла.
6)ACMG. Реле электромагнитной муфты включения кондиционера
7)+B: Зажигание
8)W: выход: Лампа «CHECK» (через NPN-транзистор на EO1).
9)EGW: выход: Лампа «Перегрев Катализатора» (через NPN-транзистор на EO1).
10)A/C: Усилитель кондиционера(подается +12 с реле вкл. конд., поднимает обороты ХХ)
11)SPD: вход: Датчик скорости.
12)STP. Выключатель стоп-сигналов

Разъем B:
1)PRG: Выход на управление клапана адсорбера
2)PIM: вход: сигнал датчика абсолютного давления во впускном коллекторе (MAP(ДАД)).
3)THA: вход: Сигнал датчика температуры окружающего впускного воздуха.(ДТВ)
4)THW: вход: Сигнал датчика температуры охлаждающей жидкости.(ДТОЖ)
5)SOL: гидровентилятор(вискомуфта)
6)OX: вход: Сигнал лямбда-зонда (кислородного датчика)
7)TE2: аналогично TE1, но служит для управления подключением к внешнему трминалу/компу.
8)VF: выход: На диагностический разъем. Либо усиленный сигнал с лямбды, либо, при замкнутом TE2 на E1, выход данных по протоколу DLC-1.
9)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
10)PSW:Диагностический вывод
11)VC. Датчик положения дроссельной заслонки
12)IDL. Датчик положения дроссельной заслонки
13)OP K-линия диагностики
14)KNK: вход: Сигнальный с датчика детонации.
15)TE1: вход: С диагностического разъема. (Закорачивание на E1 переводит блок в режим самодиагностики)
16)THWO:вход блока климата к датчикам температуры (режим AUTO на печке)

Разъем C:
1)MREL — главное реле
2)STA: Выключатель стартера.(идет на реле стартера)
3)IGF: вход: Сигнал обратной связи коммутатора с компом.
4)NE: вход: Сигнал датчика положения КВ.
5)G1: Рапределитель зажигания
6)(ничего)
7-10)ISC1;ISC2;ISC3;ISC4. Клапан системы управления частотой вращения холостого хода
11)HT: выход: обогреватель кислородного датчика (через мощный NPN-транзистор на EO1)
12)#10 выход на форсунки 1-3-5
13)E01:Масса ЭБУ
14)IGSW. Замок зажигания
15)NSW. Выключатель запрещения запуска
16)(ничего)
17)G-:Рапределитель зажигания
18)G2:Рапределитель зажигания
19)(ничего)
20)(ничего)
21)(ничего)
22)IGT:Коммутатор
23)ECO: выход: Лампа «Экономичный режим» (ECO) (через NPN-транзистор на EO1).
24)E1: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
25)#20: выход: Управление форсунками 2-4-6
26)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)

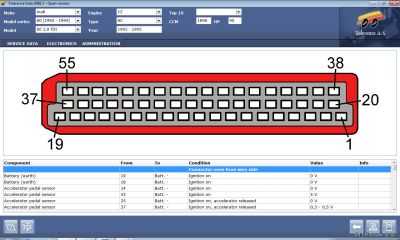

Audi B4

1,2 — ТНВД (регулятор количества)
3 — клапан остановки
4 — чек на приборке
5,12 — управляющая форсунка
6 — клапан егр
7 — клапан турбины (N75)
8 — реле свечей накала
9 —
10 — ТНВД (клапан впрыска при запуске )
11 — на лампу свечей накала
13 — тут появляется напряжение после включения зажигания и расходится на: датчик коленвала, датчик температуры двигателя, датчик давления воздуха, датчик температуры топлива в тнвд, датчик температуры впускного воздуха, расходомер и датчик уровня ож.
14 — выход на регулятор топлива тнвд и педаль газа
15,16,17 — + с реле подачи напряжения
18,19 — земля
20 — датчик температуры впускного воздуха
21,39 — ТНВД регулятор подачи топлива
22,23,24 —
25 — педаль газа
26 — концевик педали тормоза (схема круиза)
27 — L-line на колодке диагностики
28 — концевик педали сцепления
29 — вход сигнала спидометра (приходит из приборки)
30 —
31 — концевик педали тормоза (сюда приходит + при нажатии педали)
32 —
33 — педаль газа
34 — расходомер
35 — ТНВД (датчик температуры топлива)
36 — датчик уровня ож
37 — педаль газа
38 — расходомер
39 — ТНВД (регулятор подачи топлива)
40, 41 —
42 — K-line на колодке диагностики
43,44,45,46 —
47 — датчик коленвала
48,49 —
50 — выход тахометра
51 — датчик давления впускного воздуха
52 — расходомер
53 — датчик температуры ож
54 — датчик давления впускного воздуха
55 —

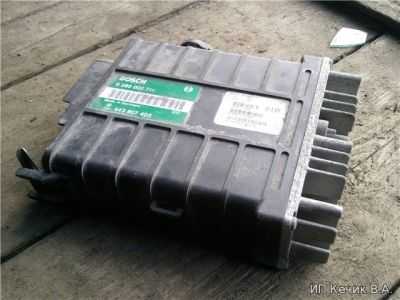

ЭБУ DIGIFANT II — Volkswagen Golf Country

Принципиальная схема моего ЭБУ DIGIFANT II — 037 906 022 AN и с буквами AM / CJ / CM

В макс. качестве:схема 037 906 022 AN стр 1
