Стартеры для мотоблоков: ремонт, замена своими руками

Как отремонтировать стартер бензоинструмента своими руками?

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Рассмотрим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с двумя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров схожей конструкции, которые широко применяются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет выглядеть аналогично, отличаясь только некоторыми нюансами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку

Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.

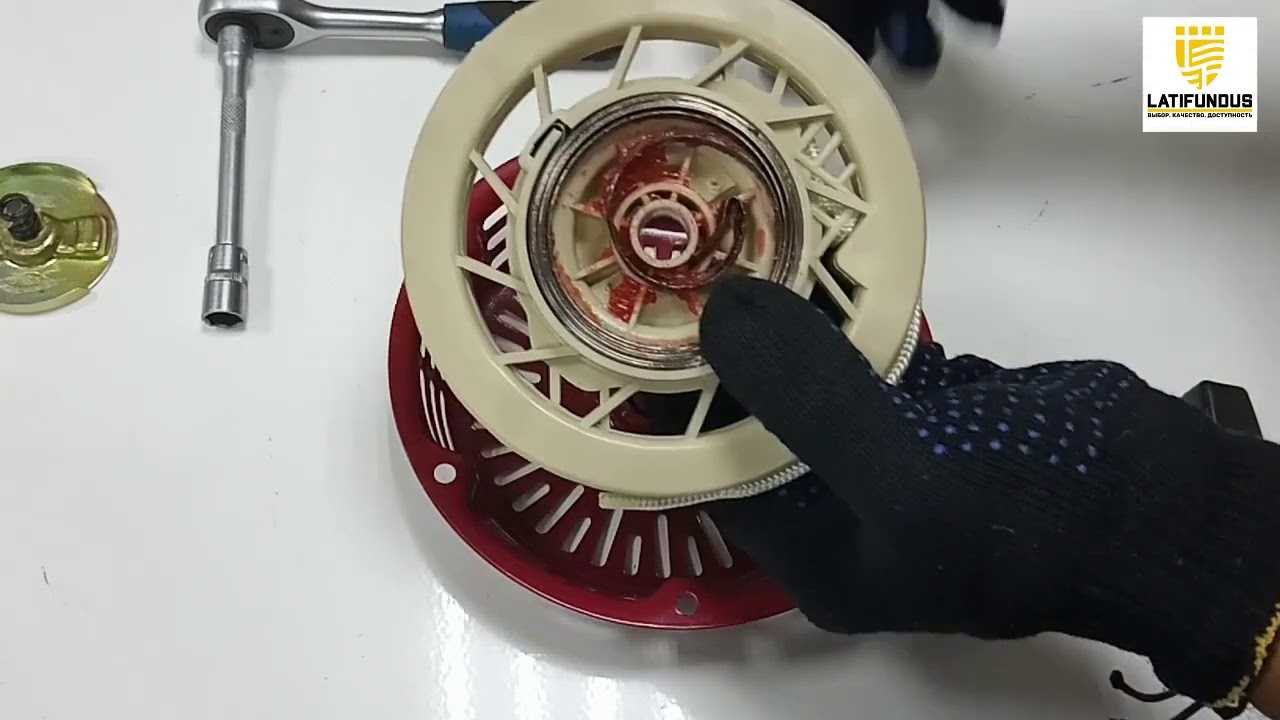

Заправляем пружину стартера

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Намотка пружины стартера выполнена. Остается только собрать стартер и взвести пружину на нужную величину

Как собрать стартер?

После того, как пружина полностью намотана, нужно аккуратно перевернуть катушку и вставить в корпус стартера таким образом, чтобы второй крючок пружины вошел в паз корпуса.

Затем, при наличии под винтом пружинки устанавливаем сначала ее, не забыв подложить шайбы снизу и сверху пружины.

Аккуратно вставляем чашку с усиками в пазы катушки и затягиваем винт.

Следите затем, чтобы не выпала находящаяся на пружинке шайба

Почему это важно? Дело в том, что пружина своим торцом царапает пластиковую чашку, в результате чего последняя изнашивается и начинает плотнее прижиматься винтом к катушке. По этой причине может возникнуть ситуация, очень похожая на срыв пружины: ручка вытягивается из стартера, но назад не возвращается

Однако при ослаблении винта стартера данная проблема исчезает. Устранить такую неисправность стартера просто: достаточно подобрать пружинку того же диаметра, но немного длиннее, или поставить дополнительную шайбу. Если же мы просто будем слабо затягивать винт, то он будет выкручиваться и вылетать, а это уже увеличит вероятность срыва пружины, поскольку шкив будет недостаточно плотно прилегать к корпусу стартера.

Прежде чем взвести пружину прикиньте, на сколько оборотов катушки должна наматывается веревка. Допустим, длина веревки у стартера мотобура Ada GroundDrill-5 соответствует 5,5 оборотов вокруг катушки. В таком случае делаем не менее 6 оборотов катушки в сторону, противоположную направлению сматывания.

Металлическая пластинка, плотно вставленная в зазор между зацепом пружинки и стенками паза, будет надежно удерживать пружину

Многие фермеры спрашивают, как установить стартер на мотоблок. При работе мотокультиватора используются стартеры: основной и вспомогательный.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Самостоятельный ремонт стартера – алгоритм в деталях

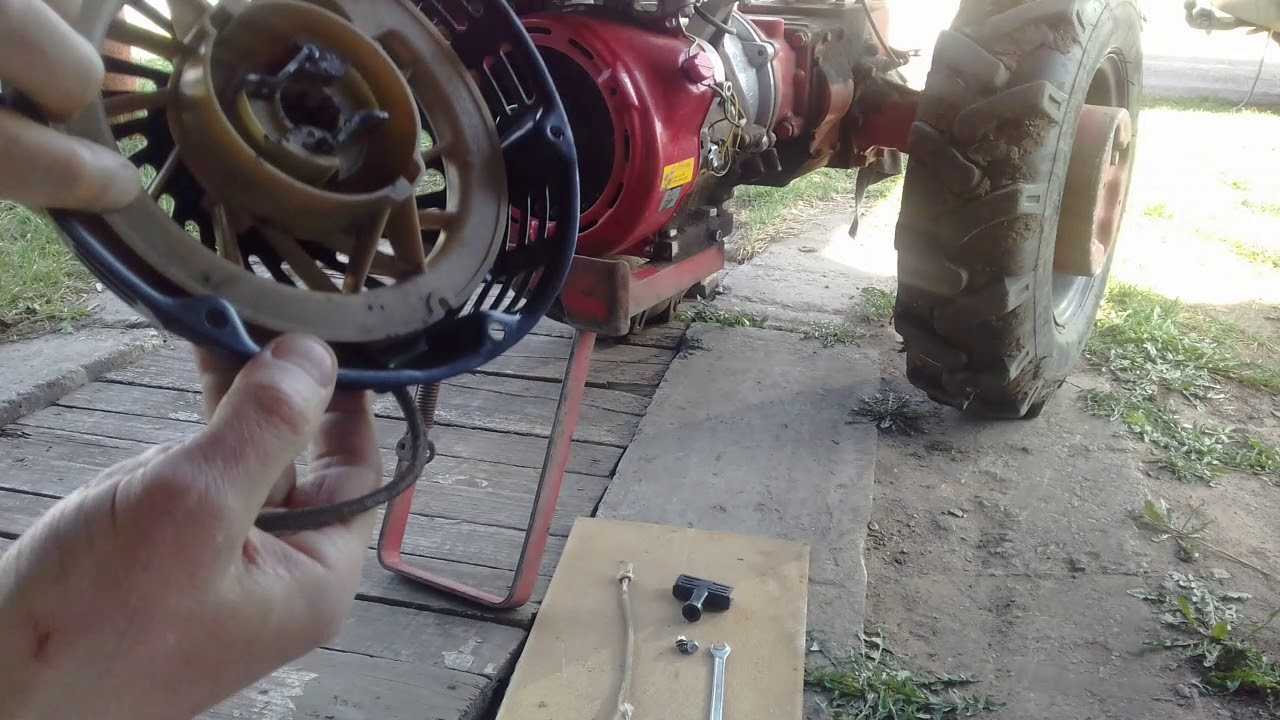

С течением времени ручной стартер используемого мотоблока часто выходит из строя. В таком случае механизм потребуется демонтировать для ремонта или полной замены сломанных элементов. Для того чтобы не допустить ошибок при снятии стартера, потребуется воспользоваться схемой от производителя мотоблока.

Ремонт стартера мотоблока выполняется в такой последовательности:

В центральной части стартерного барабана расположена шайба

Ее потребуется выкрутить в первую очередь;
Аккуратно отсоединив крышку корпуса стартера, после чего нужно осмотреть все запчасти механизма не предмет поломок;
Кикстартер мотоблока состоит из массы небольших деталей – очень важно не потерять их во время ремонта. Для этого все элементы следует разложить на куске старой газеты или ткани;
Чаще всего ремонт стартера подразумевает замену изношенных деталей

При этом большое значение имеет длина и ширина новых запчастей. Если они будут слишком большими, то крышка корпуса не закроется, и мотоблок не заведется;
Очень часто замене подлежит имеющаяся в конструкции стартера большая пружина. На ее концах расположены специальные крючки, при помощи которых деталь цепляется за другие элементы механизма. При замене пружины следует быть крайне внимательным, чтобы не повредить крючки.

https://youtube.com/watch?v=TS4z8kgf-Y8

Замена вышедших из строя деталей стартера – процедура не сложная. Главное при ремонте – не пытаться восстановить изначальную форму и функциональность сильно изношенных запчастей, в противном случае применение мотоблока с такими деталями приведет к ускоренному износу других важных механизмов сельскохозяйственной машины.

Небольшие нюансы по ремонту

Как уже говорилось, ручной стартер наименее прихотлив. В большинстве случаев ремонт стартера заключается в том, чтобы исправить те месте, где крепятся пружины. Они иногда разгибаются. Или, возможно, ремонт стартера будет заключаться в замене некоторых деталей на новые. Порой требуется замена шнура стартера.

Для того, чтобы определить конкретную неисправность, вам понадобится разобрать ту область мотоблока, в которой смонтирован стартёр. В каком порядке должен происходить ремонт:

1. Для начала вам понадобится вооружиться схемой от производителя. Там описано, как и где прикреплены к мотоблоку все его детали. Также нужен будет ключ, которым вы будете откручивать и снимать гайки.
2. Следом нужно отсоединить стартер. Лучше сфотографировать и записать всё, что касается его схемы крепления. Иначе вы можете не собрать его обратно.
3. В центре барабана вы увидите шайбу, которую надо открутить. Это верхняя шайба. Когда вы ее снимете, разберите все, что найдете внутри и проверьте, нет ли повреждений у какого-либо элемента.

Проверка работоспособности втягивающего и контактного реле

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если причиной дефекта является контактное реле, щелканье в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

• снимаем пусковое устройство с автомобиля;
• к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;
• подсоединяем еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;
• если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет – вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;
• чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

• подаем минус на вывод обмотки;
• кратковременно касаемся контактного вывода ВР, куда подается питание с замка зажигания (на многих автомобилях этот контакт оснащается «фишкой»);
• при подаче питания и исправном реле будет раздаваться четкий щелчок, а бендикс при этом перемещаться назад;
• если бендикс не выходит, нужно разбирать и диагностировать втягивающее реле.

Также ВР можно проверить, когда оно снято со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче «+» на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями. В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а чаще и вовсе звуков не слышно. Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле. Наличие напряжения удобно проверять с помощью контрольной лампочки, подсоединив концы щупов к соответствующим выводам, минус здесь должен быть постоянным, а плюс появляться при соответствующем положении замка зажигания (З.З.).

Следует учитывать, что у каждой модели автомобиля разрабатывается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вовсе. Проверять цепочку нужно по электрической схеме, но принцип действия, предполагаем, в целом понятен. Если плюс на соответствующий контакт в колодке не приходит, вероятно, неисправна контактная группа ЗЗ, также может быть обрыв проводов, плохое соединение в колодках, в некоторых случаях при внимательном осмотре можно увидеть следы оплавления изоляции.

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Ремонт редуктора

Если двигатель работает, но редуктор не вращается, проверяем шпонки и стопор фрез.

Редуктор мотоблока Нева МБ-2 — внутреннее устройство.

Видео по теме: Мотоблок Нева МБ-2 — ремонт редуктора

Публикации по теме

Эксплуатация мотоблока Нева МБ-2, согласно инструкции

Чаще всего встречаются следующие причины поломки мотоблока:

• несоблюдение сроков замены масла в редукторе или двигателе, что приводит к перегреву и повышенному износу деталей агрегатов;
• недостаточный прогрев двигателя;
• длительное нахождение техники в загрязненном состоянии;
• нарушение правил хранения (например, оставленное топливо в баке приводит к образованию осадка и конденсата, которые разрушают карбюратор и другие элементы топливной системы);
• использование некачественного бензина, разрушающего резиновые шланги и уплотнения;
• естественный износ.

Техническое обслуживание мотоблока

Техническое обслуживание мотоблока следует проводить ежедневно или по мере его использования (при условии соблюдения правил хранения техники). Данная процедура включает в себя произведение следующих действий:

1. Проверить, надежно ли закреплены детали и сборочные единицы мотоблока (в случае необходимости произвести затяжку резьбовых соединений)
2. Оценить состояние внешней изоляции высоковольтного и низковольтного проводов
3. Обследовать состояние и натяжение приводного ремня (в случае расслоения ремня его следует заменить)
4. Убедиться в том, что отсутствует протечка топлива и/или масла (если масло или топливо протекает, то следует установить причину и ее устранить)
5. Проверить состояние применяемых навесных и прицепных орудий (при необходимости произвести затяжку резьбовых соединений)
6. Перед тем, как работать на мотоблоке, проверить исправность механизма сцепления, исправность механизма разобщения осей колес, смазку троса сцепления.
7. При культивации периодически очищать чашки ступиц фрез-культиваторов и редуктор в месте выхода
8. Когда завершится эксплуатация, почистить мотоблок и протереть насухо выходы полуосей.

Диагностика мотоблока должна производиться после каждых 25 часов эксплуатации. Обслуживать редуктор необходимо через каждые 100 часов работы и включать в себя замену масла. О том, как заменить масло читайте в статье. По вопросам обслуживания и ремонта обратитесь в специализированные мастерские. Что касается стоимости оказываемых услуг, то итоговая цена зависит от сложности работы.

Как устранить неисправности в мотоблоке самостоятельно

Возможные неисправности мотоблока и методы из устранения

Купить запчасти для мотоблоков, мотокультиваторов и двигателей, необходимые для устранения неисправностей и проведения ремонта, можно в авторизованных сервисных центрах. Также можно заказать запасные части он-лайн на заводе. Для оформления заявки заполните данную форму заказа. Стоимость запчастей Вы сможете уточнить у специалиста, который свяжется с Вами после обработки заявки.

• Установка сигнализации на авто феодосия цена



• Спустило колесо на машине срочная помощь



• Ремонт эбу в томске



• Есть ли спидометр на тракторе беларусь



• Вебасто термо топ эво 4 бензин

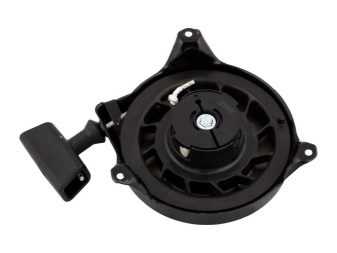

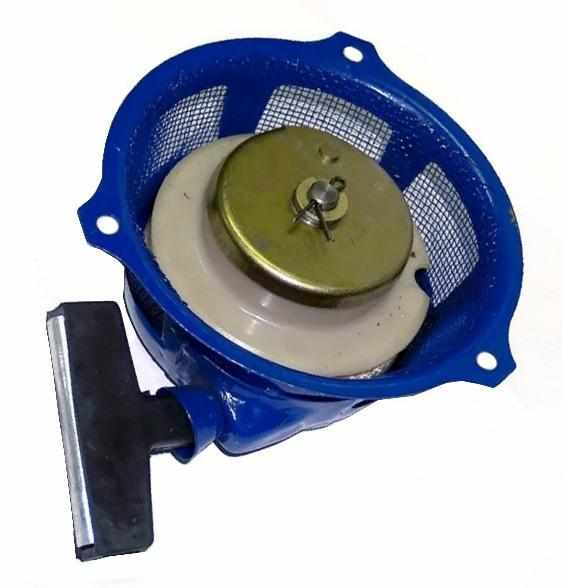

Особенности ручного механизма

В процессе выбора обычно большинство пользователей отдает предпочтение именно ручному стартеру. Он имеет огромное количество преимуществ в сравнении с электрическим и другими вариантами. Подобное устройство включает в себя следующие детали:

• корпус, сделанный в форме барабана;
• несколько пружин;
• различные детали крепления и шнур.

Именно ручной стартер пользуется наибольшей популярностью, так как в процессе эксплуатации подобные устройства часто выходят из строя, поэтому их приходится ремонтировать, а вот как раз ручные варианты крайне легко поддаются ремонту. Рассмотрим, как выглядит процесс восстановления работоспособности стартера.

• Перед началом ремонта нужно найти схему от производителя, чтобы понять особенности расположения всех деталей. Кроме того, нелишним будет разобраться в инструкции.
• Нужно приготовить ключ, при помощи которого можно откручивать и снимать гайки.
• Перед тем как снимать стартер, лучше всего сделать несколько фотографий. Это поможет восстановить все в случае, если вы забудете расположение определенных деталей.
• Откручиваем шайбу, которая располагается в центре барабана.
• Найдите поврежденные элементы, и проведите их замену.

Таким образом, ремонт ручного стартера не занимает слишком много времени, поэтому данная разновидность и пользуется огромной популярностью

В процессе восстановления работоспособности стартера для мотоблока главное – уделить внимание любым деталям, даже самым мелким

Для мотоблока можно также устанавливать другие виды стартеров. Среди наиболее популярных и востребованных на рынке можно выделить несколько видов.

Пружинные, которые считаются наиболее простыми как в использовании, так и в установке. Для того чтобы завести подобное оборудование, нужно будет просто сдвинуть ручку мотоблока. Агрегат включает в себя полуавтоматическую пружину, которая и обеспечивает необходимый разгон силовой установки. Для того чтобы произвести замену ручного варианта на механический, потребуется не более двух часов.

Электрические, которые работают от встроенной аккумуляторной батареи. Именно последняя деталь и определяет уровень мощности устройства и срок его автономной работы. Следует отметить, что подобные стартеры можно устанавливать не на все мотоблоки. Только некоторые модели способны работать при помощи электричества, поэтому перед выбором обязательно нужно изучить особенности своего агрегата.

В процессе выбора любого стартера стоит понимать, что в первый год работы они почти все одинаковые. Если фирма добросовестная, то каждое устройство будет в полной степени выполнять возложенные на нее функции, однако спустя год положение дел меняется. Для того чтобы устройство работало как можно лучше и дольше, нужно постоянно за ним ухаживать, смазывать и заменять вышедшие из строя детали. Только в таком случае стартер сможет похвастаться высокой производительностью и долговечностью.

Особенности установки

Для того чтобы выбранный стартер как можно дольше был исправлен, мог в полной степени выполнять возложенные на него функции, следует правильно его установить. Процесс монтажа включает ряд шагов.

1. В первую очередь нужно снять маховик, чтобы можно было установить венец. Далее с агрегата снимаются фильтры, благодаря чему открывается доступ почти ко всем деталям мотоблока.
2. Теперь нужно избавиться от защитного кожуха. Сделать это довольно просто: нужно просто открутить винты, которые удерживают корзину стартера. Для того чтобы не повредить никакие детали в процессе снятия, лучше всего воспользоваться специальным ключом.
3. На данном этапе нужно смонтировать генератор в отведенное для него место, намотать веревку, и при ее помощи поставить кикстартер.
4. Собранная система монтируется на мотор, а клеммы стартера подключаются к аккумулятору.

Как видно, самостоятельный монтаж стартера на мотоблок не занимает слишком много времени. Главное – во время установки четко следовать правилам и советам. Кроме того, стоит быть предельно внимательным при выборе самого стартера. Необходимо изначально убедиться в том, что он подойдет для вашей модели мотоблока. Например, электростартер можно установить не на все модели. При ремонте устройство в обязательном порядке следует отключить от электричества.

Заменить стартер при необходимости можно по той же схеме. Для идеальной работы устройства лучше всего выбирать такие же модели, которые были ранее установлены на устройстве. Большинство силовых агрегатов мотоблоков отличаются мощностью в 13 лошадиных сил, поэтому можно использовать обычный верхний комплект. Для замены используйте оригинальные комплектующие от производителя, которые точно не навредят целостности и работоспособности мотоблока.

Разумеется, намного проще починить то, что можно просто заменить. К примеру, если испортился шнур для мотоблока, то его можно без проблем сменить на новый. А вот что касается пружины стартера, то здесь придется немного повозиться. Дело в том, что необходимо внимательно изучить места крепления, чтобы подобрать оптимальную пружину. Если же крючок просто вышел из строя, то намного целесообразнее будет произвести полную замену механизма.

Ремонт стартера мотоблока БЕЛАРУС-09Н

Меняем верёвку стартера, мотоблок МТЗ 09 (беларус 09H). весь PIZDEЖ

Наиболее частыми нарушениями являются:

Конструкция с храповым механизмом.

• шнур сорвался;
• один конец кольцевой пружины выпрямляется;
• Сцепка в центре катушки сломана;
• не работают тростники.

Если шнур разорван, он просто заменяется на новый. На концах кольцевой пружины есть два крючка. Если на одном конце нет ни одного, вам нужно нагреть металл и согнуть его крючком. При необходимости можно также заменить кольцевую пружину.

Своими руками вы можете собрать все, а также разобрать, главное. посмотреть инструкции и схему устройства. Разборка блока стартерного двигателя по большей части одинакова для всех моделей этой сельскохозяйственной техники. Единственное различие. количество тростников под шайбой. от 1 до 2.

Существуют ли какие-либо варианты улучшения запуска двигателя? Вы можете заменить механический компонент электрическим стартером, тогда необходимость вытащить ручку со всей силой просто исчезнет. Но такая модификация недоступна для всех моделей моторизованных агрегатов с ручным пуском.

Устройство электрического стартера.

Кроме того, выбранная для установки схема не подходит для каждого двигателя, поэтому стоит посмотреть на другие типы стартеров. Одним из решений может быть механический пружинный механизм.

В некоторых магазинах продается комплект для восстановления мотоблока Zubr. Старый ручной стартер на мотоблоке больше не нужен, поэтому его просто удаляют. Замена подходит для установки аналога с пружинным спусковым механизмом. После установки достаточно изменить положение ручки, и двигатель почти сразу начнет работу. Механический стартер, благодаря работе пружины, начинает ускорять ход вала двигателя без постоянных рывков. Процесс замены займет не более часа.

Заводская стартер на мотоблоке сначала запускает двигатель только одним движением. Такая плавная работа механизма может длиться год, но чем чаще он используется, тем быстрее будет происходить пробой. Чтобы избежать этого как можно дольше, стоит проверить количество смазочной жидкости перед запуском, а также не плотно потянуть ручку. Это уменьшит вероятность поломки, но не позволит полностью избежать этого.

Как осуществить ремонт ручного стартера для мотоблока своими руками?

• Желательно перед началом всех процедур отыскать схему от изготовителя или же воспользоваться представленным документом на нашем сайте;
• Следует подготовить ключ, который в будущем понадобится для откручивания и снятия гаек;
• Перед отсоединением самого стартера нелишним будет сфотографировать все, чтобы в конце снова собрать правильно;
• Открутите шайбу, находящуюся в центральной части барабана;
• Осмотрите все элементы внутри и отыщите поврежденные детали.

https://youtube.com/watch?v=ubm1oINez6g

Главное очень аккуратно относится ко всем мелким вещицам, дабы не потерять их. Наиболее часто ремонт стартера подразумевает обновление непригодных деталей. К примеру, замена шнура стартера будет актуальной в том случае, если он полностью истерся или порвался.

С большой пружиной все несколько сложней, ведь на концах мест крепления есть специальные крючки. Если они отсутствуют, необходимо нагреть эти самые концы и загнуть в подходящем направлении. Важный момент: не стоит пытаться вернуть элементу былую функциональность тогда, когда наблюдается ярко выраженная усталость металла. Замена будет лучшим выходом.

Правила эксплуатации мотоблоков и как они влияют на запуск

Производители не сообщают срок службы своих мотоблоков, обоснованно заявляя, что он зависит от условий и интенсивности эксплуатации. Это так, но на то, как заводится ДВС, эти условия тоже некоторым образом влияют.

Грязь может попасть в карбюратор только двумя путями – с топливом и через воздушный фильтр.

Поэтому фильтр нужно своевременно чистить или менять. На разных мотоблоках используются фильтры разной формы и конструкции. Как пример, замена фильтра на мотоблоке Скаут:

Очистка воздуха играет важную роль в любой технике, а работающей на двигателях внутреннего сгорания — особенно, поэтому обязательно нужно обслуживать воздушный фильтр мотоблока.

В баке, кране или перед карбюратором (зависит от модели) всегда стоят сетчатые фильтры для топлива. Просто грязь, песок и т.д. в карбюратор попасть не могут.

В некачественном топливе могут быть дегтево-маслянистые включения, которые образуют сгустки в полостях карбюратора, нагар на свечах, они проходят через сетки и оседают внутри него. Не выгорают в камере сгорания и образуют нагар. Поэтому надо стараться использовать качественное топливо с проверенных АЗС.

Другие нарушения условий эксплуатации: перегрев, нехватка или некачественное масло в двигателе, работа на пределе мощности, все это приводит к быстрому износу или поломкам всего агрегата. На то, как заводится двигатель, это практически не влияет.

Ремонт своими руками

При правильной эксплуатации механизм может прослужить несколько лет, однако случаются моменты, когда стартер мотоблока Каскад выходит из строя, и тогда перед дачником встает проблема осуществления ремонта или замены износившихся деталей. Для того чтобы все сделать правильно, необходимо воспользоваться инструкцией по эксплуатации, в которой размещена схема конструкции.

Ремонт стартера для мотоблока Каскад своими руками следует осуществлять в такой последовательности:

В середине барабанного корпуса находится шайба. Ее необходимо выкрутить первой.
Далее следует снять крышку корпуса и тщательно осмотреть все составляющие конструкции на предмет повреждений и износа.
В большинстве случаев ремонт данной конструкции подразумевает замену поврежденных деталей. Чаще всего изнашивается шнур или пружина.
Шнур мотоблока Каскад, хоть и отличается прочностью, однако может порваться и перетереться, в таком случае его необходимо заменить на новый.
Также часто данная проблема случается с большой пружиной. Если вы заметили на данной детали повреждения, то ее необходимо снять. На концах большой пружины имеются крючки, с помощью которых составляющая фиксируется к другим деталям

При осуществлении замены очень важно эти крючки не повредить.

Если разобраться, то замена износившихся деталей – это несложная процедура. Главное в таком деле – следовать изложенным рекомендациям и не пытаться поврежденным деталям вернуть прежнюю форму. В противном случае такие действия могут привести к более серьезным поломкам.

Особенности работы и конструкции мотоблока НЕВА МБ-23Б-8.0 с электростартером

• Большая универсальность устройства сохранена на все 100 %. Вы можете использовать мотоблок НЕВА МБ-23Б-8.0 с фарой для огромного количества разных целей и в любое время года. При помощи огромного выбора дополнительного навесного оборудования мотоблоком можно пахать и окучивать целину, культивировать землю, при помощи прицепа можно перевозить грузы массой до 500 кг, можно высаживать картофель, быстро и эффективно убирать его, можно откачивать воду, косить траву и заготавливать сено для домашнего скота. В зимнее время года мотоблок так же не будет простаивать. Существуют разнообразные снежные отвалы, которыми можно счищать снег в сторону, как бульдозером. Подметальная щетка быстро очистит дорожки от снега и пыли. В перечне навесного оборудования присутствует и такая полезная вещь, как снегоуборочная насадка, установив которую ваш мотоблок превращается в полноценную снегоуборочную машину. Фара на мотоблоке позволит комфортно работать с устройством в любое время суток, а электростартер быстро заведет эту мини аграрную машину даже при сильно минусовых температурах.
• Двигатель мотоблока американский, фирмы Briggs&Stratton I/C 8 л.с. с верхним расположением клапанов. Данный производитель из США специализируется на производстве 4-х такных двигателей для малой садовой техники и считается одним из мировых лидеров. Встроенный декомпрессор и система улучшенного впрыска топлива позволяют использовать этот силовой агрегат при любых погодных условиях, он легко заводится и имеет внушительный моторесурс в 3500 моточасов.
• Все рабочие характеристики этого агрегата полностью идентичны со своей младшей моделью без фары и электростартера, такое же количество передач, одинаковое тяговое усилие и такая же большая многофункциональность. Имея в своем арсенале этот мотоблок, вы с легкостью и без потери функционала, замените небольшой парк аграрной техники, вы сэкономите много места, времени и денежных средств, а качество производителя уже давно не вызывает никаких сомнений и не даром мотоблоки данной фирмы уже не один раз входили в список 100 лучших товаров России.

Поиск неисправности в проводах

Некоторые водители в поисках неисправности торопятся снимать стартер, но делать такие поспешные действия не следует, так как часто проблема отсутствия запуска ДВС заключается в проводах, плохих контактах или в их отсутствии. Здесь наиболее типичные дефекты:

• слабая масса движка с кузовом;
• ненадежное соединение стартерных проводов (плюса роторной обмотки, основного плюса, контакта подачи питания с замка зажигания на втягивающее реле (ВР)).

Если плохая масса с двигателем, признаком дефекта будет при первой попытке запуска легкий щелчок, затем все приборы могут погаснуть, при следующих поворотах ключа какие-либо признаки «жизни» вовсе пропадают (но не обязательно). Проверить наличие массы достаточно просто, но проверку нужно делать вдвоем:

• один из участников замыкает металлическим предметом (например, воротком или проводом для прикуривания) массовый вывод аккумулятора с корпусом двигателя;
• второй человек, сидя за рулем автомобиля, поворачивает ключ до упора вправо;
• если действительно была плохая масса, стартер сразу начнет крутить с нормальной скоростью.

Также следует обеспечить надежность все креплений на стартере, для этого выполняем действия:

• откручиваем все гайки на пусковом устройстве, предварительно сняв клеммы с аккумулятора;
• протираем места соединений и крепежные элементы сухой чистой ветошью;
• обрабатываем контакты WD-40;
• заворачиваем гайки с необходимым усилием, перетягивать нельзя, иначе можно сорвать резьбу.

Если провод ВР подсоединяется с помощью разъема, подгибаем язычок «фишки», здесь соединение должно быть плотным.

Когда после зачистки всех контактных частей двигатель запускается, значит, неисправность устранена, и выяснять, что послужило причиной дефекта, не нужно. Если в лучшую сторону ничего не изменилось, тогда уже точно следует проверять стартер, для этого узел придется демонтировать.

Как поставить стартер на мотоблок – правильный порядок действий

Снять электростартер с мотоблока в целях его дальнейшего ремонта сломанного механизма под силу даже новичку. Однако с обратной установкой стартера на агрегат своими руками у многих начинающих фермеров, как правило, возникают проблемы. Из-за неправильного монтажа стартер не запускает двигатель мотоблока даже после нескольких сильных рывков. Чтобы не допустить типичных ошибок, следует изучить алгоритм установки стартера на мотоблок более детально.

Установка стартера должна выполняться в таком порядке:

1. Вначале нужно снять маховик – это потребуется для монтажа и фиксации на нем венца. Для демонтажа маховика нужно демонтировать воздушный фильтр, что даст свободный доступ непосредственно к внутренней конструкции имеющегося в хозяйстве мотоблока;
2. Затем потребуется снять защитный кожух и отвернуть винты, которые крепят корзину механизма стартера, маховик и его гайку. Снятие маховика, как правило, вызывает определенные трудности, в связи с чем многие эксперты советуют непосредственно перед ремонтом мотоблока приобрести съемный ключ. Как только маховик будет демонтирован, следует вывернуть шпонку, которая находится сразу за маховиком;
3. После этого следует установить генератор. Имеющаяся в нем проводка должна быть просунута в отверстие, расположенное в металлической стенке двигателя. Затем генератор потребуется закрепить в месте на стенке мотора;
4. Далее внутрь имеющегося маховика необходимо установить генераторные магниты. При этом все имеющиеся отверстия в маховике и генераторе должны совпадать. Оба элементы потребуется соединить крепежами, после чего установит венец используемого мотоблока. Непосредственно перед монтажом венца его необходимо нагреть при помощи горелки-баллончика;
5. Собранный механизм нужно установить на мотор мотоблока, одновременно вкрутив гайку и шпонку маховика;
6. Далее нужно вкрутить стартерную корзину, зафиксировать кожух и неподвижно установить на штатное место штатный фильтр очистки воздуха;
7. Затем потребуется снять заглушку и поставить на двигатель сам стартер;
8. Далее понадобится подключить проводку генератора к зарядному реле;
9. На конечном этапе стартерные клеммы необходимо подключить к АКБ мотоблока и завести агрегат.

Установить стартер на имеющийся в хозяйстве мотоблок не так сложно, как кажется на первый взгляд. Самое главное – быть максимально внимательным и придерживаться правильного алгоритма сборки.

Все перечисленные способы ремонта стартера подойдут владельцам мотоблоков Нева, Каскад и Агро. Порядок действий при снятии и обратном монтаже механизма будет аналогичным для сельскохозяйственных машин всех перечисленных производителей техники.
