Зазор и его выставление на трамблере
Зазоры между контактами трамблера и их регулировка – не менее важное мероприятие. Регулировку зазора рекомендуется проводить в автосервисах, но в крайних случаях сделать это можно и своими руками
Особенно, после того, как было выставлено самостоятельно зажигание.
Проверка и регулировка зазора
Пошаговая инструкция по выставлению зазора выглядит следующим образом:
- Подготавливается комплект спецщупов толщиною 0,40 мм.
- Крышка трамблера снимается.
- Демонтируется также ротор распределителя (его держат 2 винта-фиксатора).
- Коленвал проворачивается до тех пор, пока кулачок прерывателя не встанет в самое максимальное положение – когда контакты разомкнуты до предела.
- Теперь проверяется зазор между контактами трамблера. Если в одном месте, например, зазор меньше, то следует поочередно ослаблять затяжку винтов-фиксаторов стойки контактной группы и отодвигая стойку отверткой до тех пор, пока не встанет оптимальный зазор.
Диагностика электрической части трамблера
Ремонт трамблера 4A-FE требует предварительной диагностики. При разборке распределителя зажигания может быть обнаружен износ крышки и бегунка. В таком случае деталь демонтируется и проводится диагностика составляющих компонентов.

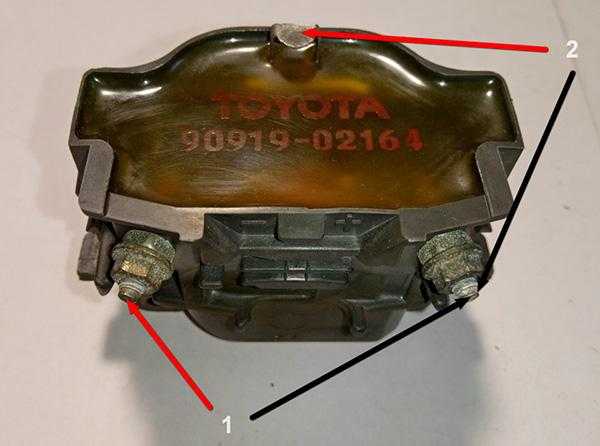

Проверка катушки трамблера 4A-FE покажет, превышено ли сопротивление обмоток. Такую процедуру следует производить «на холодную». Проверка коммутатора покажет, соответствуют ли значения сопротивления между контрольными точками рекомендуемым нормам. Также необходимо выяснить, нуждается ли в замене конденсатор. Датчики распредвала и коленвала также следует проверять «на холодную» — такая процедура предоставит информацию о сопротивлении обмоток. Если датчики демонтировать, то для обратной установки понадобится специальный плоский щуп. Дополнительно следует проверить на наличие люфтов подшипника, вала и направляющей. Уплотнительное кольцо не должно иметь разрывов и повреждений.
Комп. диагностика 7A LB и угол опережения зажигания
В букваре Toyota Corona Premio много букав, в разделе регулировки угла зажигания пишут про стробоскоп и трамблёр, и приводят цифру 5 . 15 градусов «до ВМТ». Непонятно, это та же цифра которую ECU показывает?
И так как у меня нет трамблёра, то очевидно надо ремешком компенсировать (с которым я скорее всего и промахнулся на один зуб последний раз). Помогите сообразить в какую сторону его крутить? По часовой или против?
В общем сегодня перекинул ремень на один зуб, чтобы метки встали как положено, и звук ревущий исчез, динамика чуть улучшилась, вернулась к привычной. А вот УОЗ остался таким же, это норма.
Японские моторы в российских условиях
5A-FE под капотом Toyota Sprinter В России владельцы автомобилей Toyota разных моделей с двигателями модификации 5A-FE дают в целом положительную оценку эксплуатационной характеристики 5A-FE. По их утверждениям, ресурс 5A-FE составляет до 300 тыс.км. пробега. При дальнейшей эксплуатации начинаются проблемы с расходом масла. Маслосъемные колпачки следует заменить при пробеге в 200 тыс.км., после этого замена должна производиться через каждые 100 тыс.км. Многие владельцы Тойот с моторами 5A-FE сталкиваются с проблемой, проявляющейся в виде ощутимых провалов на средних оборотах двигателя. Это явление, по мнению специалистов, вызвано либо некачественным российским топливом, либо проблемами в системе питания и зажигания.
Принцип работы распределителя зажигания
Пропуск зажигания, простыми словами, это ситуация, при которой воспламенения в цилиндре 4A-FE не произошло. Причина – отсутствие топлива либо отсутствие искры. Худший вариант – наличие топлива, но отсутствие искры. В таком случае горючее отправляется в катализатор, где сгорает, оплавляя сам катализатор. Чтобы избежать таких ситуаций в Тойотах действует формула: нет искры – нет топлива.

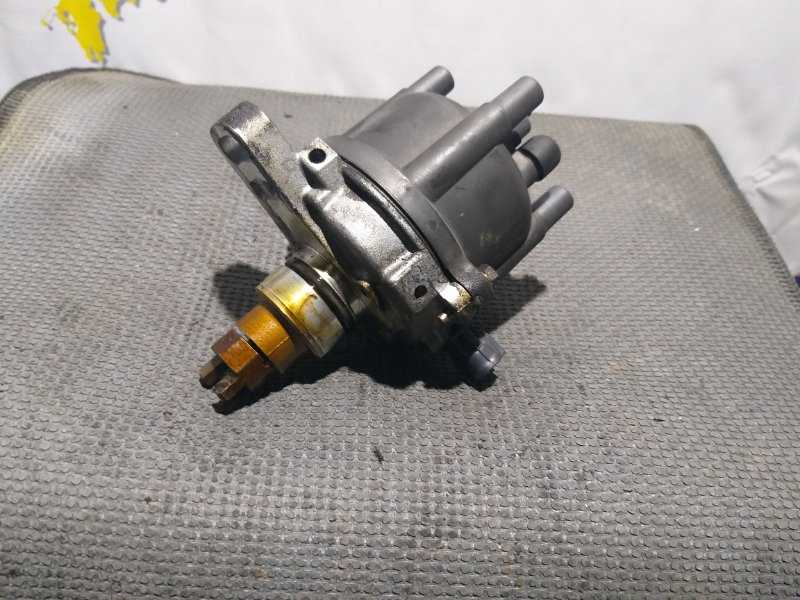

В двигателе 4A-FE трамблер или распределитель зажигания включает в себя три компонента: датчик коленвала или распредвала, катушка с распределителем импульсов по цилиндрам мотора и коммутатор, управляющий катушкой и связывающий технологию с блоком управления силовым агрегатом.
На практике принцип работы механизма прост: две катушки синхронизируются с датчиком коленвала, который отправляет сформированный сигнал в блок управления силовой установкой. Блок определяет угол коленвала и частоту вращения и отправляет полученные данные в виде прямоугольного сигнала в коммутатор. Последний подает электрический ток и управляет катушкой, а также направляет ответный сигнал о наличии зажигания в блок управления 4A-FE. ЭБУ в случае неполучения ответного сигнала от коммутатора блокирует работу форсунок двигателя и мотор, таким образом, не заводится. При этом отмечается исправное функционирование топливного насоса, воспламенение на свечах и попытки агрегата завестись.
Ответ: Toyota 4S-FE
Люди добрые помогите. Тойота 4S-FE нет искры. Катушка исправна. Датчик распредвала исправен. До коммутатора зажигания сигнал с датчика доходит (2 и 4-ый пины на коммутаторе) в коммутаторе ток не прерывается. или я что то не так смотрю. в распределителе один датчик индуктивный. Не могу понять как опережение зажигания регулируется мозгами. если сигнал с датчика идет прямо на коммутатор (а ведь должен идти в мозги) или я вижу сигнал из мозгов на коммутаторе уже. Схемы этого двигателя нет ни в Автодате ни в Толерансдате. похожие схемы у 3S и 5S. но там в трамлере 2 датчика, а здесь один. у 3S и 5S провода с трамблера идут в мозги. а из мозгов на коммутатор. В 4S не понятно.Покажите схему этого движка если у кого есть с одним датчиком в трамблере. И еще не понятно зачем на 3-ий пин коммутатора подается постоянный «+». В общем нужна схема. Помогите. exclamati
Может быть следующее: при, скажем, первом обороте распредвала ЭБУ видит с комутатора 1-скороть, 2- положение начала комутирования кутушки, при втором обороте высчитывается время полного оборота, значения сигнала нагрузки, температуры и т. д. и происходит перерасчет УОЗ только это фактически регулируется запаздывание так-как исходяще должен быть установлен для такого типа системы очень большой угол опережения зажигания с завода-механическию где-то градусов40. Подумай над этим и проверь у себя- как стоит шторка относительно датчика в конце такта сжатия( ВМТ).
Трамблер также известен под названием прерыватель-распределитель зажигания. Предназначение этого механизма двигателя заключается в распределение искры по цилиндрам бензиновых ДВС. Для других моторов характерен иной принцип образования искры, поэтому в таком механизме данные двигатели не нуждаются.
Современные бензиновые силовые установки с электронным управлением также не оснащаются распределителем зажигания, поскольку момент образования искры в таких моторах определяется программой, а каждая свеча оборудована собственной катушкой, благодаря чему отсутствует необходимость в распределении напряжения.
Как проверить трамблер на работоспособность (видео)
Неустойчивая работа силовой установки на ХХ, рывки при езде, вибрации и многие подобные проблемы могут возникать при неисправном трамблере. Узнаем из статьи, как проверить трамблер на работоспособность, диагностировать катушку и другие элементы системы зажигания. Посмотрим видео обзор, в котором все подробно показано.
Общая проверка трамблера
- 1 Общая проверка трамблера
- 2 Катушка зажигания
- 3 Бегунок (проверка)
Всегда проверка трамблера сводится к следующему: в темноте на функционирующей силовой установке анализируется его работа.
- Если заметны утечки искры, то налицо нарушения изоляции.
- Крышка распределителя обязана быть сухой и чистой. Случаются также прогары крышки.
- Дальнейшая проверка касается проводки. Надо диагностировать соединения на целостность.
- Обязательно проверяются клеммы – они не должны легко выниматься.
- Диагностируется бегунок.
- Проверяется контактная группа на зазоры.
- Проверяется износ контактов, их состояние.
Примечание. Величина зазора, как правило, должна быть в пределах 1-2 мм.
Распределитель и его диагностика
Более подробная проверка трамблера подразумевает следующие действия:
- К боковой распределительной клемме подключается лампочка.
- Зажигание включается, силовая установка заводится вручную специальной рукояткой или методом толкания на высокой передаче.
Внимание. При работающем трамблере свет обязан включаться/гаснуть через определенные интервалы времени
Для четырехцилиндровых ДВС, например, через каждые пол-оборота свет должен загораться. В противном случае, где-то наблюдается КЗ (т.е, подвижная часть контакта прикасается к корпусу).
Неисправным может быть и конденсатор, если он, конечно, установлен.
Как известно, трамблеры ставятся на системы зажигания старого и нового образцов. Если речь идет о контактном зажигании, то малейшее загрязнение в контактах или изменение зазоров может привести к неправильному функционированию распределителя.
