Прикуриватель Mitsubishi Lancer 9 и 10
Для современных автолюбителей это устройство обладает гораздо большим функционалом, чем следует из названия. Ведь в гнездо прикуривателя подключают множество устройств. Самые распространенные:
- зарядное устройство или павербанк для мобильных телефонов, планшетов или прочих электронных девайсов;
- навигатор, указывающий путь через городские пробки;
- видеорегистратор, фиксирующий дорожную обстановку;
- вентилятор;
- компрессор для подкачки колес.
Поэтому, когда прикуриватель Lancer 9 перестает работать и требуется его замена, это неприятное известие. Совершить ремонт своими руками несложно. О том, как выяснить причину неисправности, проверить слабые места, починить устройство, можно узнать из данного материала.
Топливная магистраль
- топливный насос;
- фильтр горючего;
- форсунки.
Проверка бензонасоса делается просто: ключ зажигания переводится в положение 2, и если в задней части транспортного средства появится характерный шум, который длится секунд 10, то это означает, что насос работоспособный.
Но даже если бензонасос рабочий, нельзя быть уверенным, что топливо бесперебойно поступает к форсункам и в цилиндры. На пути еще есть фильтрующий элемент, который может быть значительно загрязнен. Специалисты рекомендуют его менять каждые 40 000 км пробега, но все будет зависеть от качества заливаемого в бензобак топлива.
Выход из строя нагревательных элементов
Одной из основных причин неработающего подогрева сидений в автомобиле Mitsubishi Lancer 9 может быть выход из строя нагревательных элементов. Нагревательные элементы – это проводящие нитью, пропитанные термостатической пастой и установленные под обивкой сидений. Они служат для генерации тепла и поддержания комфортной температуры сидений.
Существует несколько возможных причин выхода из строя нагревательных элементов:
- Повреждение проводки. Если провода, отвечающие за работу нагревательных элементов, перегорели или оборвались, то подогрев сидений перестает функционировать. Повреждение проводки может быть вызвано механическими воздействиями или неправильной установкой.
- Дефектные нагревательные элементы. Время от времени нагревательные элементы могут выходить из строя из-за производственного дефекта или из-за истечения срока их службы. В этом случае может потребоваться замена нагревательных элементов.
- Проблемы с контактами. Если контакты между проводами и нагревательными элементами окислились или имеют плохое соединение, то это может привести к неработоспособности подогрева сидений.
- Неисправность регулятора температуры. Иногда причина неработающего подогрева сидений может быть в неисправности регулятора температуры. Если его механизм выведен из строя или постоянно устанавливает неправильную температуру, то нагревательные элементы могут не работать корректно.
Для исправления проблемы с вышедшими из строя нагревательными элементами рекомендуется обратиться в сервисный центр Mitsubishi или к квалифицированному специалисту. Они проведут диагностику и ремонт, заменив неисправные детали или выполнив необходимые настройки.
Проблемы электрической цепи
Если в вашем Лансере 9 не работает подогрев пассажирского сиденья, причиной может быть неисправность в электрической цепи. В этом разделе мы рассмотрим основные проблемы, с которыми может столкнуться электрическая цепь подогрева пассажирского сиденья, и способы их решения.
1. Обрыв проводки
Один из наиболее распространенных проблем с электрической цепью подогрева сиденья – обрыв проводки. Если проводка повреждена или полностью разорвана, ток не сможет проходить по цепи, и подогрев сиденья не будет работать.
Чтобы устранить эту проблему, вам понадобится проверить проводку и найти место обрыва. Для этого можно воспользоваться осциллографом или мультиметром, чтобы измерить сопротивление проводов. Обнаружив место обрыва, необходимо произвести ремонт или замену поврежденного участка проводки.
2. Замыкание в цепи
Если в цепи подогрева сиденья произошло замыкание, это также может привести к неработоспособности системы подогрева. Замыкание может возникнуть из-за повреждения изоляции проводов или неправильного подключения.
Для решения этой проблемы нужно тщательно проверить все соединения и провода на наличие повреждений или неправильных подключений. Если вы обнаружите поврежденный провод или неправильное подключение, необходимо исправить их или заменить соответственно.
3. Неисправность реле или предохранителя
В некоторых случаях, причиной неработоспособности подогрева сиденья может быть неисправность реле или предохранителя, отвечающих за подачу питания на систему. Если реле или предохранитель вышли из строя, электрическая цепь может быть разорвана, и подогрев сиденья не будет работать.
Для решения этой проблемы необходимо проверить состояние реле и предохранителя. Если они повреждены или неисправны, их нужно заменить.
4. Проблемы с панелью управления
Если все вышеперечисленные проблемы исключены, возможно, причина неисправности подогрева сиденья – в неисправности панели управления. Некорректная работа панели управления, например, кнопка не включается или не выключается, может указывать на неисправность этого элемента.
В этом случае рекомендуется обратиться к специалистам для проведения диагностики панели управления и замены, если это необходимо.
5. Проблемы с системой питания
Иногда причиной неисправности подогрева сиденья Лансер 9 может быть проблема с системой питания автомобиля. Если напряжение на бортовой сети недостаточно, подогрев сиденья может не работать.
Для решения этой проблемы необходимо проверить напряжение на бортовой сети с помощью вольтметра. Если напряжение ниже нормы, возможно, вам потребуется зарядить аккумулятор автомобиля или проверить генератор зарядки.
Вывод: если не работает подогрев пассажирского сиденья Лансер 9, стоит обратить внимание на состояние электрической цепи, провести диагностику реле и предохранителя, проверить панель управления и состояние системы питания
Видео
ПОДОГРЕВ двигателя 220V легкий запуск в любой мороз, принцип работы, установка на ВАЗ 2108,2109,21Скачать
Правильная установка подогревателя ЛУНФЕЙ на авто.Скачать
Греющая пластина на поддон.И котёл больше не нужен.Скачать
Подогреватели двигателя 220в, какой выбрать пример установки.Скачать
«Добавь мощности — отключи подогрев» ИЛИ АНТИ-ТЮНИНГСкачать
«ГТ» Установка предпускового подогревателя «Лунфей» 2.0кВт на примере Ланоса!Скачать
Установка помпового подогревателя двигателя «Лунфэй»Скачать
Lancer IX || Кабель для KESS || Простой чип-тюнингСкачать
Установить подогревателйь двигателя, 220V легкий запуск в любой мороз. ВАЗ 2108-2115-2172.Start autoСкачать
Лунфей LF Bros предпусковой подогреватель двигателя. Для холодных зимних запусков. Мощность 2кВт.Скачать
Как установить предпусковой подогреватель 220 вольт на иномаркуСкачать
Установил предпусковой подогреватель двигателя 220V на Toyota Corolla Fielder. Морозы не страшныСкачать
подогрев двигателя на mitsubishi outlanderСкачать
Предохранители Mitsubishi Lancer 9
Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.
Предохранители подкапотного простанства
Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.
Блок предохранителей открывается, как показано на рисунке:
Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.
Расшифровка назначений предохранителей приведена в таблице:
НомерНазначение, номинал
| 1 | Противотуманки, 15 Ампер |
| 2 | Сигнал звуковой, 10 Ампер |
| 3 | Реле противотуманок (опционно) |
| 4 | Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер |
| 5 | Компрессор кондиционера, 10 Ампер |
| 6 | Реле сигнала |
| 7 | АБС, ECU, стопы дополнительные, 15 Ампер |
| 8 | Резерв |
| 9 | Дополнительные приборы, 15 Ампер |
| 10 | Резерв |
| 11 | Цепь генератора, 7,5 Ампер |
| 12 | Резерв |
| 13 | ETAKCS, поворотники, 10 Ампер |
| 14 | Цепи АКПП, 20 Ампер |
| 15 | Топливный насос, 15 Ампер |
| 16 | Резерв |
| 17 | Замок зажигания, 40 Ампер |
| 18 | Стеклоподъемники, 30 Ампер |
| 19 | Переключатель рулевой консоли, приборная панель, 10 Ампер |
| 20 | Часы, магнитола, 10 Ампер |
| 21 | Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер |
| 22 | Подсветка номерного знака, приборная панель, 7,5 Ампер |
| 23 | Правая фара, 10 Ампер |
| 24 | Левая фара, корректор светового потока, 10 Ампер |
| 25 | Управление светом |
| 26 | Вентилятора реле |
| 27 | ABS, 60 Ампер |
| 28 | Управление вентилятором, 50 Ампер |
| 29 | Левая фара, 10 ампер |
| 30 | Правая фара, 10 Ампер |
| 31 | Зарядка аккумулятора, 60 Ампер |
| 32 | Противотуманки, 15 Ампер |
Подключение подогрева сидений
Подогрев сидений в автомобиле Лансер 9 может не работать по разным причинам. Одна из причин может быть связана с неправильным подключением системы подогрева. В этом разделе мы рассмотрим основные аспекты подключения подогрева сидений.
Обычно подогрев сидений включает в себя несколько компонентов, включая систему нагревательных элементов, реле, предохранители и переключатель. Все эти компоненты должны быть правильно подключены для обеспечения работы системы подогрева.
Важно отметить, что подогрев сидений в Лансере 9 может различаться в зависимости от модели и комплектации автомобиля. Поэтому в первую очередь следует обратиться к руководству пользователя для получения точной информации по подключению для конкретной модели автомобиля
Обычно система подогрева подключается к электрической сети автомобиля. Нагревательные элементы, которые расположены внутри сидений, подсоединяются к местным проводам питания при помощи разъемов или клеммных соединений.
Реле и предохранители являются важными компонентами системы подогрева, так как они обеспечивают безопасное и стабильное питание нагревательных элементов. Реле контролирует включение и выключение подогрева сидений, а предохранители служат для защиты системы от перегрузки.
Переключатель, который обычно находится на панели приборов или на боковой панели сидений, позволяет водителю и пассажирам контролировать работу подогрева сидений. Переключатель может иметь несколько режимов, позволяющих выбрать оптимальную температуру для комфортного использования.
Если подогрев сидений не работает, рекомендуется проверить правильность подключения всех компонентов системы. При обнаружении неисправных компонентов или неправильного подключения, рекомендуется обратиться к сертифицированному автосервису для проведения диагностики и ремонта.
Важно помнить, что работа с электрическими системами автомобиля требует определенных знаний и навыков. При неправильном подключении или ремонте электрической системы автомобиля может возникнуть повреждение компонентов и даже опасность для жизни и здоровья
В заключение, подключение подогрева сидений в Лансере 9 требует внимательного и аккуратного подхода. Рекомендуется обращаться к специалистам для проведения диагностики и ремонта, если неисправность не удается устранить самостоятельно.
История Митсубиси Лансер 9 и характеристики
Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!
За 40 лет данную автомашину было в каждых странах по-разному названо, например:
- Eagle Summit
- Hindustan Lancer
- Soueast Lioncel
- Galant Fortis
- Lancer Fortis
- Mitsubishi Libero в Японии
Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах — седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:
- Оснащение Invite: CS1A — 1.3 л (82 л.с.), 1.6 л (98 л.с.).
- Invite+: CS3W — 1.6 л (98 л.с.), появилась в 2006 году.
- Instyle: CS3A — 1.6 л (98 лошадиных сил).
- Комплектация Intense: CS9W — 2.0 л (135 л.с.).
Трансмиссия — 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).
Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):
- Длинна — 4535 мм
- Ширина (без боковых зеркал) — 1715 мм
- Высота — 1435?1445 мм
- Дорожный просвет автомобиля при снаряжённой массе в исполнении Invite и Instyle — 165 мм
- Снаряжённая масса у Invite — 1200 кг, у Invite+ и Instyle — 1205 кг
- Снаряжённая масса с полным комплектом доп. оборудования — 1234 и 1248 кг
- Полная масса машины — 1770 кг
- Объем топливного бака — 50 литров
- Объём багажника у седана — 430 литров
- Объем багажника у универсала — 344 / 1079 л
- Максимальная скорость с МКПП / АКПП — 183 / 176 км/ч
- Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 11,8 / 13,6 с
- Расход топлива Митсубиси Лансер 9 1,6 в городе (МКПП / АКПП) — 8,8 / 10,3 л
- Расход бензина по загородному циклу (МКПП / АКПП) — 5,5 / 6,4 л
- Расположение цилиндров — 4 шт. вертикально в ряд
- Максимальная мощность — 98 л.с. (72 кВт), 5000 об/мин
- Тормоза — передние дисковые вентилируемые с плавающей скобой, а задние просто дисковые с плавающей скобой
Технические характеристики Митсубиси Лансер 9 (седан 2.0 л):
- Клиренс для машин в комплектации Intense с базовым шасси — 135 мм, а с увеличенным дорожным просветом — 155 мм
- Снаряжённая масса у Intense — 1275 кг
- Снаряжённая масса с полным комплектом доп. оборудования — 1289 кг
- Полная масса машины — 1770 кг
- Объем бензобака — 50 литров
- Максимальная скорость с МКПП / АКПП — 204 / 187 км/ч
- Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 9,6 / 12,0 с
- Расход топлива Mitsubishi Lancer 9 2,0 л в городе (МКПП / АКПП) — 11,7 / 12,6 л
- Расход бензина по загородному циклу (МКПП / АКПП) — 6,5 / 6,9 л
- Максимальная мощность — 135 л.с. (99 кВт), 5750 об/мин
Видео про краш-тест Mitsubishi Lancer 9:

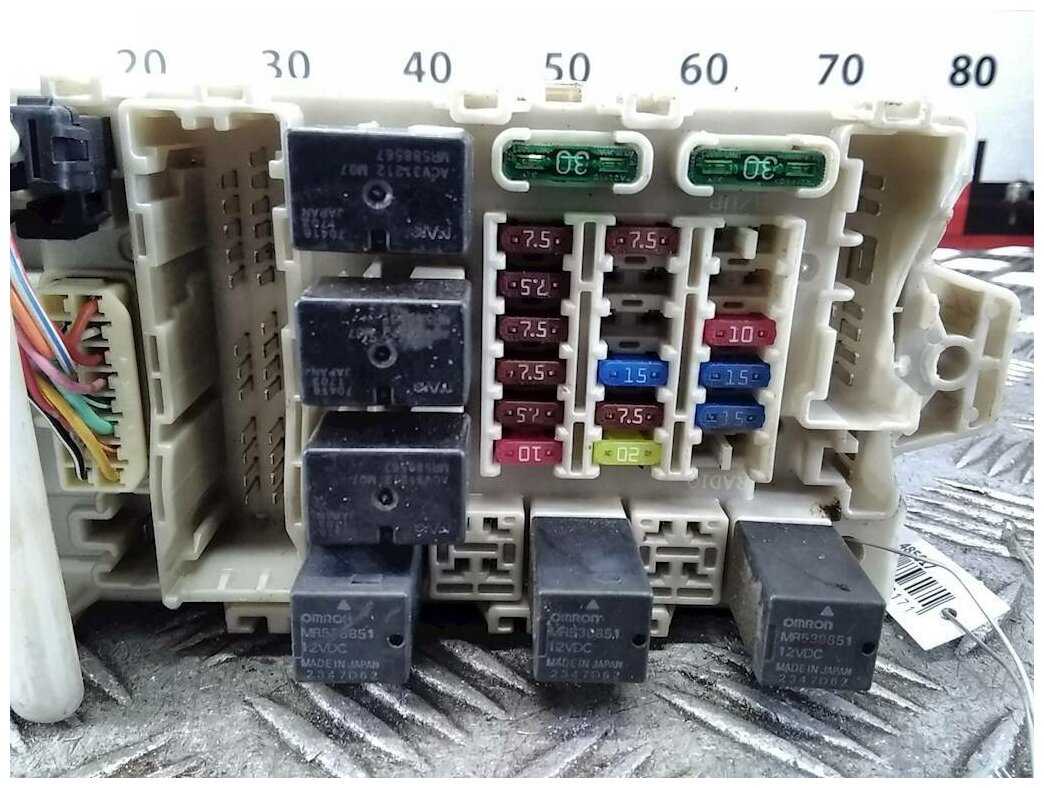

Монтажные блоки Mitsubishi Lancer 9 (расположенные в салоне и в моторном отсеке) — расположение предохранителей в монтажных блоках и реле:
Электрические неполадки
Неработающий обогрев сидений в Lancer 9 может быть связан с электрическими неполадками. Вот некоторые причины и решения проблемы:
- Перегоревший предохранитель: Проверьте предохранитель, отвечающий за обогрев сидений, и замените его при необходимости.
- Обрыв проводки: Проверьте проводку, соединяющую обогрев сидений с электрической системой автомобиля. Если обнаружен обрыв, следует восстановить проводку или заменить неправильно работающую часть.
- Неисправность реле: Проверьте работу реле, отвечающего за подачу электрического тока на обогрев сидений. Если реле неисправно, замените его.
- Проблемы с электронным блоком управления: Если все вышеперечисленные решения не приводят к исправлению проблемы, возможно, есть проблемы с электронным блоком управления обогревом сидений. В этом случае лучше обратиться к профессионалам для диагностики и ремонта.
Важно помнить, что электрические неполадки могут иметь множество причин, поэтому если вы не уверены в диагностике и ремонте автомобиля, лучше обратиться к опытным специалистам
Проверьте электрические соединения
Если один из подогревов вашего Лансера 9 не работает, первым делом следует проверить электрические соединения. Неправильное соединение или оборванный провод могут быть причиной неисправности подогрева.
Для начала, откройте капот автомобиля и найдите провод, идущий к неисправному подогреву. Проверьте, что провод надежно подключен к разъему подогрева.
Если провод прикреплен к разъему, но подогрев все равно не работает, проверьте наличие повреждений на самом проводе. Иногда провод может оборваться или повредиться вследствие механического воздействия или коррозии.
Чтобы проверить провод на наличие повреждений, можно воспользоваться лампочкой-пробником или мультиметром. Убедитесь, что провод в целости и отсутствуют перебитые соединения.
В случае, если провод окажется поврежденным, необходимо заменить его на новый. Для этого следует обратиться к квалифицированному автомеханику или провести ремонт самостоятельно, если имеется достаточный опыт и необходимое оборудование.
| Проблема | Решение |
| Провод не подключен к разъему | Подключите провод к разъему |
| Поврежденный или оборванный провод | Замените провод на новый |
Тип предохранителя прикуривателя Шевроле Круз
Итак, где расположен предохранитель мы разобрались, теперь разберемся какой тип предохранителя и номинал.
Предохранитель прикуривателя находится под номером 6 — номинал 20A. Тип предохранителя Mini. Визуально определить предохранитель не сложно — по цвету он будет светло-салатового цвета.

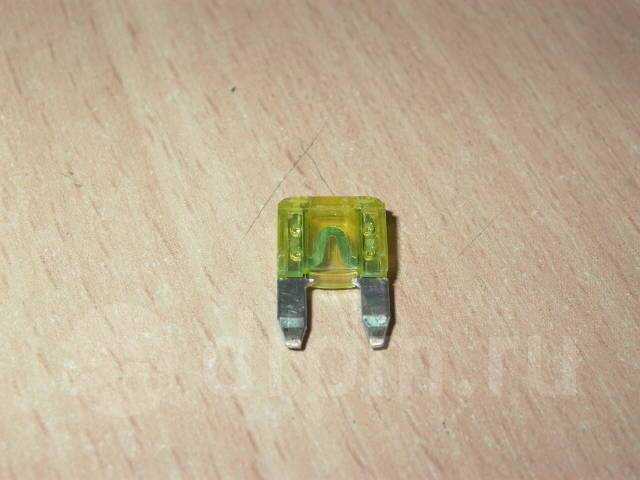

С помощью пинцета достаем предохранитель — визуально осматриваем его. Через прозрачный корпус видны его металлические ножки. Если перегорел — значит ножка будет сломана. Берем новый качественный предохранитель и производим замену.
Стоимость предохранителя составляет от 5 до 50 рублей за штуку. Найти его можно в любом автомобильном магазине, так как он устанавливается на большинстве иномарок.
Поделиться «Предохранитель прикуривателя Chevrolet Cruze»
Простота установки
Установка реле подогрева сидений в автомобиле Лансер 9 является простой и понятной процедурой. Для начала необходимо приобрести набор реле, включающий в себя все необходимые компоненты.
Установка реле подогрева сидений начинается с подготовки автомобиля. Перед началом работы рекомендуется отключить аккумулятор автомобиля, чтобы избежать короткого замыкания и повреждений электроники.
Далее необходимо определить точки установки реле. Обычно реле подогрева сидений размещается вблизи самих сидений, так как это позволяет уменьшить длину проводов и обеспечить более эффективную передачу энергии.
После определения места установки, необходимо подготовить поверхность. Рекомендуется очистить поверхность от грязи, пыли и жира, чтобы обеспечить надежное крепление реле.
После подготовки поверхности можно приступать к установке реле. Необходимо сначала подсоединить провода подогрева сидений к реле, затем закрепить реле на выбранной поверхности с помощью крепежных элементов.
После установки реле необходимо установить дополнительный выключатель, который позволит включать и выключать подогрев сидений по необходимости. Такой выключатель обычно размещается в удобном для водителя месте, например, на панели приборов.
Все дальнейшие работы связаны с подключением проводов к электросистеме автомобиля. Рекомендуется использовать провода высокого качества, чтобы обеспечить надежность и безопасность работы реле.
Важно помнить о том, что установка реле подогрева сидений должна быть произведена квалифицированными специалистами или под их контролем, чтобы исключить вероятность повреждения автомобиля или его электросистемы. При соблюдении всех рекомендаций и правил установки, реле подогрева сидений Лансер 9 обеспечит надежную и комфортную работу системы подогрева сидений в течение всего срока эксплуатации автомобиля
При соблюдении всех рекомендаций и правил установки, реле подогрева сидений Лансер 9 обеспечит надежную и комфортную работу системы подогрева сидений в течение всего срока эксплуатации автомобиля.
МОНТАЖНЫЕ БЛОКИ
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

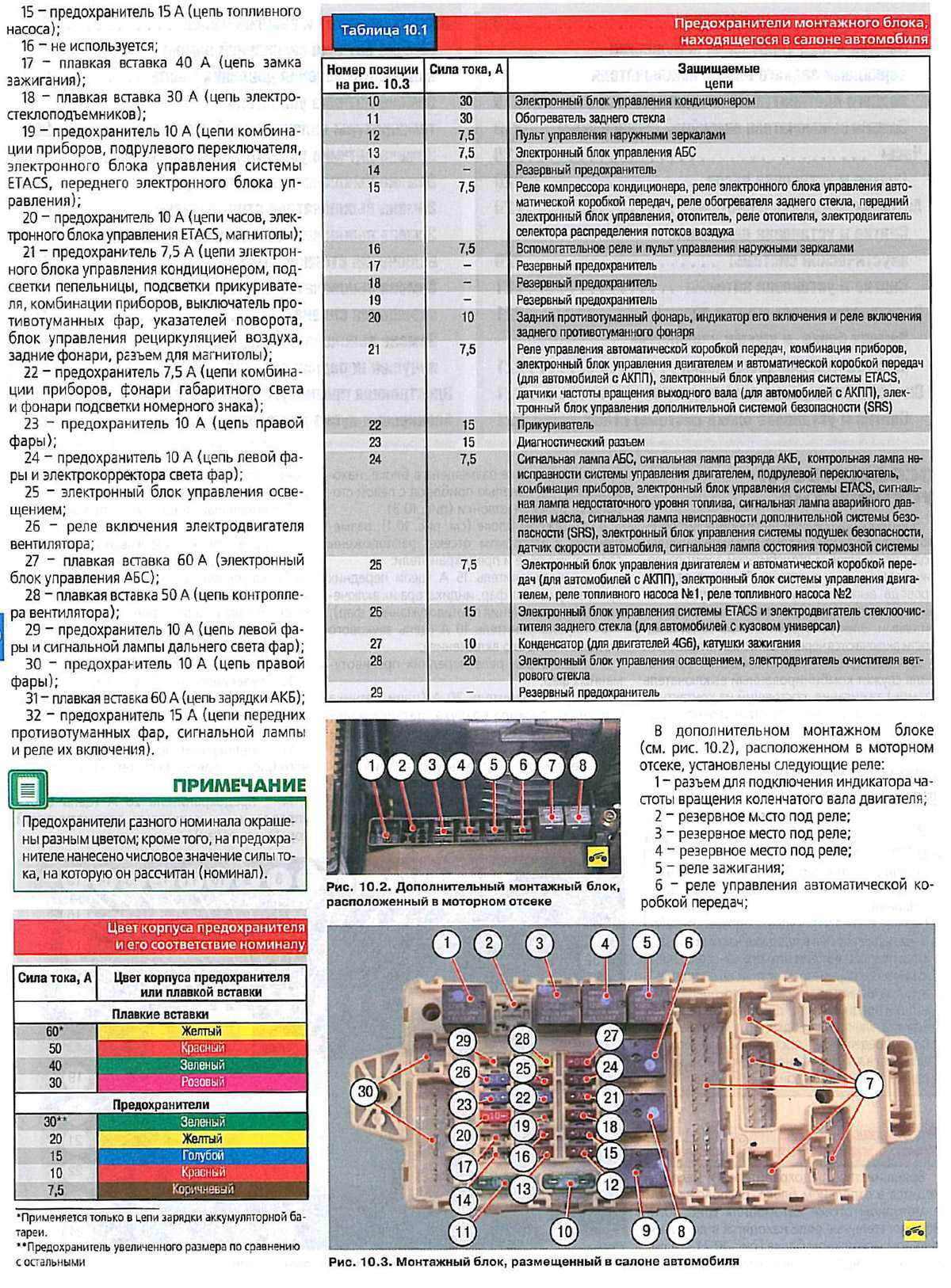

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).
Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).
В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:
1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);
2–предохранитель 10 А (цепь звукового сигнала и реле его включения);
3–место под реле передних противотуманных фар;
4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
5–предохранитель 10 А (цепь компрессора кондиционера);
6–реле включения звуковых сигналов;
7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
8–резервное место под реле;
9–предохранитель 15 А (разъем для дополнительных электроприборов);
10–резервное место под реле;
11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);
12–резервное место под реле;
13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);
14–предохранитель 20 А (цепь блока управления соленоидами автоматической
15–предохранитель 15 А (цепь топливного насоса);
17–плавкая вставка 40 А (цепь замка зажигания);
18–плавкая вставка 30 А (цепь электростеклоподъемников);
19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);
20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);
21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,
выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);
22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);
23–предохранитель 10 А (цепь правой фары);
24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);
25–электронный блок управления освещением;
26 – реле включения электродвигателя вентилятора;
27 –плавкая вставка 60 А (электронный блок управления АБС);
28–плавкая вставка 50 А (цепь контроллера вентилятора);
29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);
30 –предохранитель 10 А (цепь правой фары);
31–плавкая вставка 60 А (цепь зарядки АКБ);
32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).
ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ
**Предохранитель увеличенного размера по сравнению с остальными.
Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке
Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля
Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ
