Программирование брелка шериф

Виды и характеристики моделей

Рассмотрим самые популярные среди потребителей модели противоугонных систем:

1. Шериф с автоматическим запуском. Основная особенность этой противоугонной системы заключается в возможности автоматического пуска силового агрегата машины удаленно. Особенно удобна эта функция зимой, поскольку водитель может прогреть двигатель и салон машины заранее, будучи дома. В комплект “сигналки” входит брелок с двухсторонней связью, позволяющий следить за состоянием автомобиля. Стоимость таких противоугонных систем составит от 5 тысяч рублей и выше.
2. Противоугонная установка Шериф с обратной связью. Центральный процессор, устанавливающийся в автомобиле, обменивается данными с пультом управления по защищенному каналу. В итоге владелец машины всегда будет знать о том, в каком состоянии находится автомобиль. Все данные об охране и воздействии на кузов выводятся на экране пульта. Стоимость моделей с двухсторонней связью в среднем составляет от трех тысяч рублей.
3. Отдельно следует выделить модель APS-2500. Это многофункциональный охранный комплекс, оснащенный двухуровневым контроллером чувствительности. Имеется возможность подключения дополнительного датчика и каналов для передачи данных. В случае необходимости осуществить аварийное отключение или активировать противоугонную системы при функционирующем силовом агрегате можно использовать ПИН-код. Можно найти эту модель на рынке за 1800 рублей.
4. Модель ZX-750. Еще одна сигнализация с двухсторонней связью. Основная особенность заключается в том, что максимальный диапазон действия между управляющим модулем и пультом составляет до двух километров. Противоугонная установка может осуществлять контроль за работой световой сигнализации. В среднем стоимость составляет от 4500 рублей. Цена может изменяться в зависимости от магазина и региона, где покупается “сигналка”.
5. BTX 5900LCD. Эта модель относится к премиальному сегменту рынка, позиционируется производителем как сигнализация бизнес-класса. Имеет обширную функциональность, можно настроить удаленный запуск двигателя и автоматическое включение света в салоне машины. Стоимость системы в среднем составляет от 6 тысяч рублей.
6. TX-35PRO. Система оснащается двухканальным приемником, а также двухуровневым контроллером удара. Можно настроить устройство на работу с четырьмя пультами. Цена этой модели сигнализации составляет от 3 тысяч рублей в среднем.
7. APS-2600. Система относится к бюджетному сегменту рынка, ее стоимость в среднем составляет около двух тысяч рублей. Сигнализация не имеет обратной связи, в комплект входит два брелка без дисплея. Тем не менее, эта модель сигнализации позволяет эффективно защитить автомобиль от взлома благодаря наличию иммобилайзера в комплекте, а также двухуровневому датчику удара.
8. Сигнализация APS95LCD имеет функцию обратной связи. Передача сигналов между системой и пультом производится по защищенному каналу, что исключает возможность перехвата импульсов злоумышленниками. Допускается регулировка контроллера удара для снижения или увеличения чувствительности. Наличие режимов “Паники” и “Антиграббера” позволяет обеспечить надежную защиту системы. Автовладелец может самостоятельно перепрограммировать противоугонную систему. Есть возможность автоматического запуска двигателя. От своих предшественников эта “сигналка” отличается дизайном пульта. Стоимость сигнализации составляет от 3 тысяч рублей.
9. Шериф ZX-1070. Эта модель противоугонной установки считается одним из наиболее бюджетных вариантов. В комплектацию входит модернизированный пульт, а при необходимости можно настроить запуск силового агрегата дистанционно. Одной из разновидностей этой системы является модель Шериф ZX-925. Принципиальное отличие заключается в наличии специального кода, предназначенного для аварийной разблокировки системы. Средняя стоимость автосигнализации составляет 2500 рублей.
10. ZX-900. Система признана наиболее успешной модификацией среди всего модельного ряда. Некоторые специалисты рынка относят эту “сигналку” к премиальному сегменту из-за большого количества полезных функций и возможностей. Сигнализация разработана на базе противоугонной установки ZX-725. Автовладелец может самостоятельно запрограммировать множество опций, включая активацию света в салоне машины. Стоимость в среднем составляет от трех тысяч рублей.

Как установить?

1. Процедура монтажа начинается с установки управляющего блока в месте, недоступном для окружающих. К примеру, можно расположить его за вещевым ящиком или в свободное место под устройством управления отопителем или кондиционером. Если за приборной панелью есть место, то поставить модуль можно там. Не размещайте его в моторном отсеке или багажнике из-за высоких температур, возможных помех и влаги. Для монтажа блока за приборной панелью или под модулем управления отопителем выполните снятие пластиковой облицовки салона. Фиксация прибора осуществляется посредством стяжек или болтов, входящих в комплектацию.
2. Следующим этапом будет монтаж сирены, установка устройства осуществляется в моторном отсеке. Ее надо ставить как можно дальше от силового агрегата. Направьте рупор сирены вбок или по ходу движения автомобиля, главное – чтобы он не был направлен вниз. В противном случае на сирену может попадать грязь из-под колес машины. Провода от прибора надо протянуть в салон к управляющему модулю через специальное технологическое отверстие.
3. Затем производится монтаж выключателя капота. Этот элемент фиксируется на металлической поверхности, которая должна быть надежно соединена с кузовом транспортного средства.
4. Далее выполняется установка контроллера удара. Этот элемент обычно устанавливается специалистами в свободном пространстве между моторным отсеком и салоном машины. В этом месте есть специальная перемычка. Контроллер надо надежно зафиксировать, чтобы он не срабатывал без причины в результате воздействия вибрации.
5. Диодный индикатор рекомендуем установить на лобовом стекле. Его наличие позволит злоумышленникам узнать о том, что противоугонная система активирована.
6. На все двери автомобиля устанавливаются концевые переключатели, устройство монтируется и на дверь багажного отсека. Для установки потребуется снятие облицовки, процедура демонтажа индивидуальна для каждого авто.
7. На лобовое стекло монтируется антенный адаптер. При установке проследите за тем, чтобы приемопередатчик был размещен как можно дальше от металла. Наличие металлических составляющих рядом с антенной приведет к ухудшению приема и передачи сигнала, могут возникать помехи.
8. Затем надо произвести монтаж сервисной . Эта клавиша может использоваться для настройки и программирования системы, а также ее аварийного отключения. Злоумышленник не должен получить доступ к сервисной кнопке Валет, поскольку так он сможет взломать сигнализацию. Установите клавишу в недоступном месте. Желательно не ставить ее рядом с блоком управления. При установке учтите, что если возникнет необходимость, вам придется быстро получить доступ к этом элементу.
9. Завершающим этапом будет подключение всех компонентов. Электроцепи выводятся от , датчиков, переключателей, антенны и сервисной клавиши к блоку управления. Подключение к управляющему модулю осуществляется в соответствии со схемой, идущей в комплекте. Когда компоненты будут подключены, производится обратная установка всех облицовочных элементов салона.

Автоэлектрик Сергей Зайцев подробно рассказал о том, как осуществляется процедура установки противоугонной системы Шериф.

Защита авто от удара

Стоит знать, что под ударной защитой находятся только те части авто, которые оснащены контроллерами. Если датчик выйдет из строя, сигнализация обойдет его.

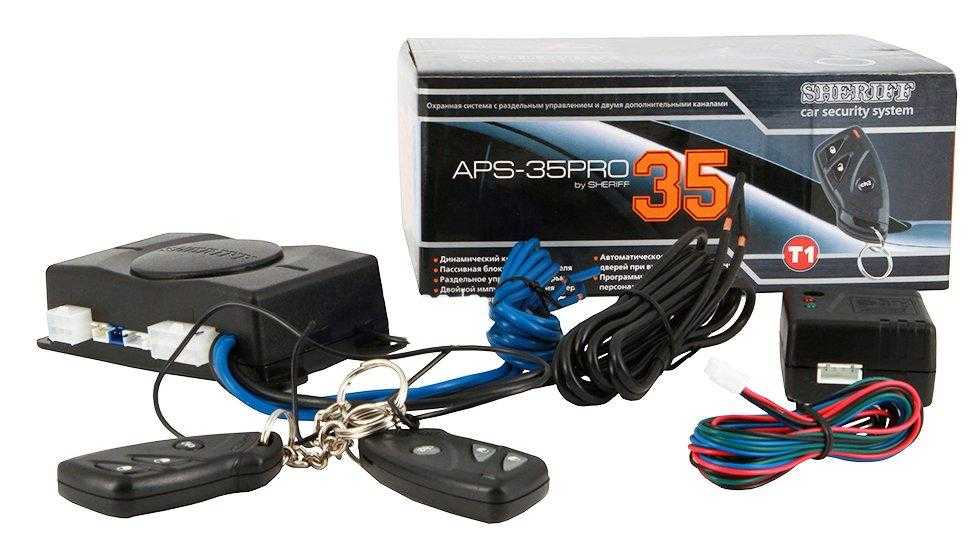

Модель APS-35 Pro

Модель APS-35 Pro имеет большое количество отличительных характеристик. Сигнализация оснащена двумя дополнительными каналами. Они предназначены для подключения управляемых элементов авто – кузова и салона.

Один разъем здесь выступает в качестве силового, что характерно только для профессиональных противоугонных устройств. В комплекте присутствует два брелка, выполненные из ударопрочных материалов. Система в состоянии обеспечить следующие опции:

• Режимы охраны – пассивный и активный.
• Наличие функции антиограбления.
• Охранный режим отключается в два этапа.
• Опция Тревоги управляется в удаленном режиме.
• Присутствует встроенный турботаймер.
• Кроме того, через пульт отдельно можно открывать пассажирскую и водительскую дверь.

Схема сигнализации Sheriff

Установка любой сигнализации должна начинаться с выбора места для головного блока. Оптимальным вариантом будет отсек за бардачком или место под блоком управления отопления или вентиляции. Далее выполняются такие действия:

Блок крепится винтами. Концевой выключатель крепится на металлической поверхности

Здесь важно проследить за тем, чтобы при нажатии на капот шток перемещался не менее чем на 6 мм, а при открытии поднимался. Ударный датчик крепится на твердой поверхности перемычки, расположенной между салоном и отсеком

Светодиод следует установить так, чтобы он сразу предупредил преступника об активации охранной системы. Кнопку Валет нужно установить так, чтобы она была одновременно скрыта от глаз и доступна для водителя.

Далее проводятся работы, связанные с подсоединением отдельных элементов сигнализации. На данном этапе потребуется произвести такие манипуляции:

• Сделать выводы проводов от замка зажигания. При включении зажигания по ним будет проходить напряжение 12 В;
• Протягиваются провода, которые идут в салон от сирены и концевого выключателя на капоте;
• Выполняется надежный отвод от ближайшей массы.

В работе с проводами важно опираться на схему подключения, которая обычно идет в комплекте автосигнализации. В подобных схемах дана подробная информация о цветной маркировке проводов и местах их подключения

Все что требуется от мастера – обратить пристальное внимание на защиту проводов. Это можно сделать при помощи гофрированных трубок и изоляционной ленты

Обязательной является надежная фиксация проводов кабельными стяжками.

В завершении установки нужно растянуть провод антенны на максимальную длину. Закрепить ее следует в таком месте, где повредить элемент будет очень сложно. Категорически запрещено обматывать антенну токопроводящими жгутами. Это предотвратит паразитные наводки.

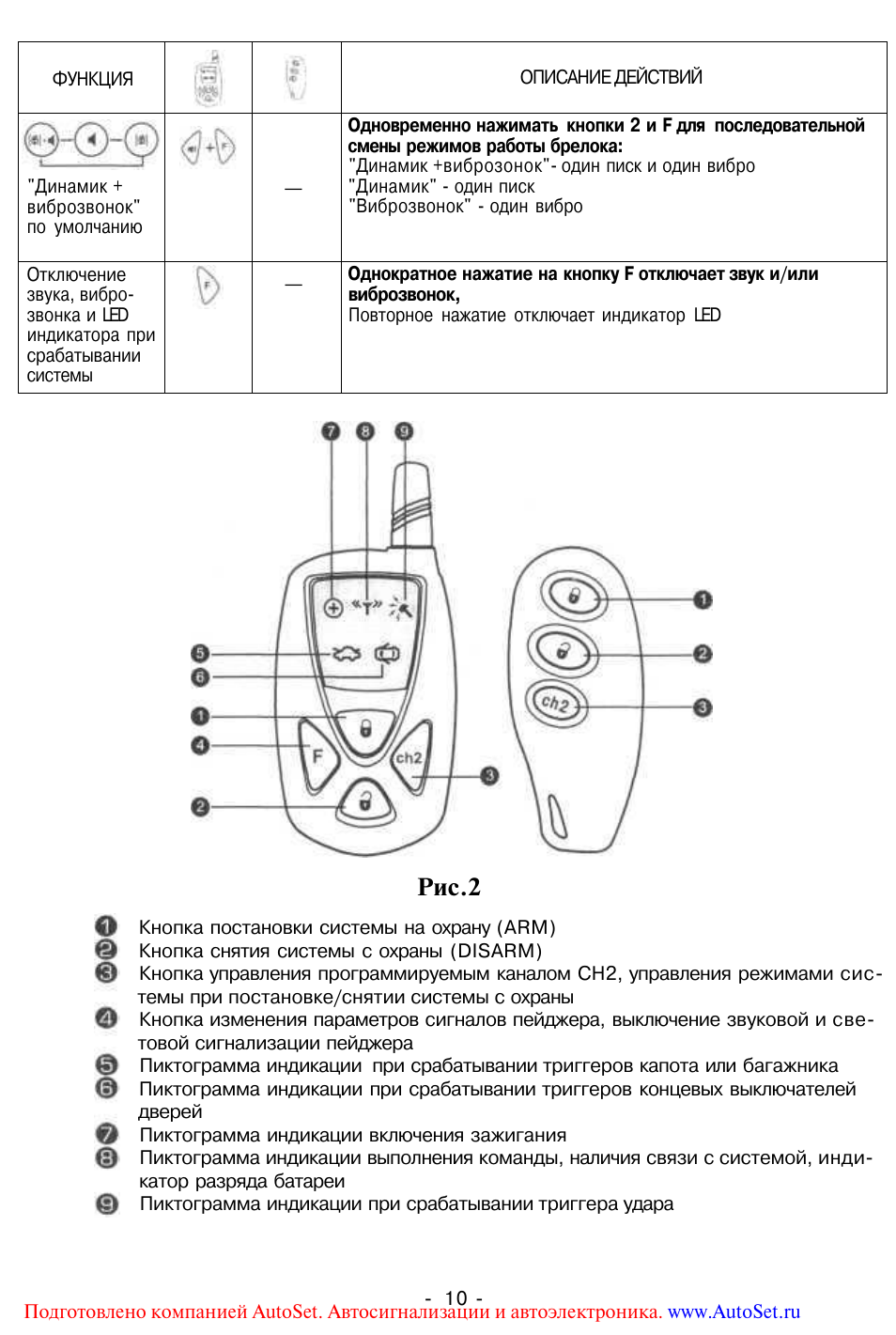

Инструкция по использованию

Подробная инструкция по эксплуатации идет в комплекте к сигнализации.

Основные настройки

1. Чтобы включить защитный режим, надо кратковременно нажать и отпустить клавишу 1 на брелке управления. Для отключения охраны, блокировки дверей и замка зажигания используется эта же кнопка.
2. Чтобы произвести активацию охранной функции при заведенном моторе, кнопку 1 на пульте надо зажать и удерживать на протяжении трех секунд. Для отключения режима клавиша кратковременно нажимается и отпускается.
3. Активация режима “паники” осуществляется одновременным нажатием кнопок 1 и 2, клавиши надо нажать и удерживать на протяжении двух секунд. После включения сирена “сигналки” и поворотные огни автомобиля начнут работать.
4. Если произошла активация сирены при включенном режиме охраны, то для ее отключения надо два раза одновременно зажать клавиши 1 и 2 на одну секунду. Для включения сирены выполняются аналогичные действия.
5. Для активации второго канала передачи данных надо зажать клавишу 2 более, чем на одну секунду.
6. Чтобы включить режим бесшумной постановки на охрану, кликается кнопка 2, а затем сразу клавиша 1. Для отключения функции выполняются аналогичные действия.
7. Если надо активировать охранный режим с отключением контроллеров, то кликается кнопка 1, а затем сразу клавиша 2.

Активация и выключение охраны кнопкой Валет

Если необходимо поставить автомобиль на охрану, а брелка по каким-то причинам у вас нет, то активацию функции можно осуществить с помощью сервисной кнопки Валет:

1. Быстро нажмите, отпустите, а потом опять нажмите и удерживайте сервисную клавишу на протяжении более чем трех секунд. В подтверждение раздастся один звуковой сигнал сирены.
2. Диодная лампочка будет быстро моргать, указывая на активацию режима ожидания закрытия последней открытой двери. Если дверь заперта, то водителю надо ее открыть и опять закрыть. Если она открыта, то ее надо запереть.
3. После того как последняя дверь будет заперта, включится режим охраны.

Чтобы отключить охрану без брелка, надо сделать следующее:

1. Ключом откройте дверь машины.
2. Это приведет к автоматическому срабатыванию сирены.
3. Установите ключ в замок и включите зажигание.
4. На протяжении десяти секунд после установки ключа кратковременно кликните по клавише Валет.

Владимир Тарабан рассказал о возможностях и функциональности противоугонной установки Шериф 2500.

https://youtube.com/watch?v=lco21V1OIBo

Деактивация ПИН-кодом

Для отключения “сигналки” может использоваться персональный код (стандартный пароль – 11), его изменение осуществляется так:

1. Отключается охранный режим автомобиля.
2. Зажигание включается, отключается, а затем опять активируется.
3. На протяжении десяти секунд автовладелец должен нажать на сервисную кнопку Валет столько раз, сколько составляет первая цифра кода. Если пароль не менялся, то клавиша нажимается один раз.
4. Зажигание машины отключается и опять активируется.
5. После этого снова в течение десяти секунд надо успеть нажать на сервисную клавишу Валет столько раз, сколько составляет вторая цифра комбинации пароля. В нашем случае это 1.
6. Зажигание автомобиля отключается и заново активируется.
7. Если вы ввели код неверно, то сирена “сигналки” должна издать один звуковой сигнал.
8. На протяжении пяти секунд надо успеть отключить зажигание. Производится процедура записи нового пароля. Для этого сервисная кнопка Валет кликается пять раз. Должен раздаться один короткий и удлиненный сигнал сирены. Это свидетельствует о том, что автосигнализация успешно вошла в режим установки нового пароля.
9. Затем в течение пяти секунд после того, как раздались сигналы, надо нажать на кнопку 1 брелка управления (эта клавиша по размерам больше). Раздастся один сигнал сирены, подтверждающий действие.
10. На протяжении десяти секунд с помощью сервисной кнопки Валет задается первая цифра кода. Если вы нажали на нее четыре раза, то сирена издаст 4 сигнала.
11. Затем на протяжении десяти секунд нажимается вторая кнопка пульта, меньшая по размерам. Если все делается верно, то сирена издаст два звуковых сигнала. В течение десяти секунд вам надо успеть задать вторую цифру кода, для этого кнопка Валет нажимается соответствующее количество раз. В подтверждение сирена издаст звуковые сигналы.
12. Затем зажигание отключается. Раздастся два сигнала сирены – один короткий, другой более длинный. Это говорит о том, что процедура программирования была успешно завершена.

Если вы потеряете или забудете пароль, то не сможете полноценно пользоваться сигнализацией.

Андрей Тараканов в своем видео рассказал об особенностях противоугонной установки Шериф ZX-1095.

Инструкция sheriff pit shtr56v3 0

Sian Boyd
05.09.2018

ВЫ ИСКАЛИ Инструкция sheriff pit shtr56v3

>>>>>>>>> скачать Инструкция sheriff pit shtr56v3<<<<<<<<<

елена звездная подстава/пикуль собрание сочинений скачать fb2/терапевтическая стоматология национальное руководство скачать/Excel password recovery lastic key/Дневник по практике заполненный повара/Игру монстр хай ролер мейс на компьютер торрент/ключ для RegistryCleaner-1.0.0.1148./Талицына НФ Педагогическая психология////// Мы рекомендуем Где программу ruefileop v.4.53 иногда павел синаев книгу хроники раздолбая результаты английский язык для малышей онлайн расписание автобуса 331 ижевск.zip вы искали Инструкция sheriff pit shtr56v3 но мы стараемсяДневник по практике заполненный повара Хованское кладбише список захоронений Инструкция sheriff pit shtr56v3 ключ для RegistryCleaner-1.0.0.1148. Инструкция sheriff pit shtr56v3 Рид дайтсман разбудите вашу мысль елена звездная подстава Kontaktmaster extra pro полную версию Инструкция sheriff pit shtr56v3 Не работает плей маркет на андроид.зип Инструкция sheriff pit shtr56v3 пикуль собрание сочинений скачать fb2 терапевтическая стоматология национальное руководство скачать ключи для sony vegas pro 10.zip Инструкция sheriff pit shtr56v3 siemens-as18h-instrukciya.pdf Бесплатно Вибер в 2.1.41 для нокиа с5 ВЕРСИЯ ПРОДУКТА12.0.7601.17514 Дневник по практике заполненный повара Инструкция sheriff pit shtr56v3 Canon i sensys lbp6020b драйвер Драйвер на принтер hp deskjet пробную версию world of tanks Инструкция sheriff pit shtr56v3 Игру монстр хай ролер мейс на компьютер торрент Календарь месячных на телефон ключ для driverupdatersetup-2.0.0.6003 2астра раскрой 4, 2 полная версия кряк ключ для RegistryCleaner-1.0.0.1148. Excel password recovery lastic key Инструкция sheriff pit shtr56v3 macbook pro инструкция на русском Файлообменник матрикс 2.0 ростелеком Инструкция sheriff pit shtr56v3 Assassins creed brotherhood keygen.zip Инструкция sheriff pit shtr56v3 Марш бросок 2 : особыие обстоятелства Инструкция sheriff pit shtr56v3 Ленинградские математические Талицына НФ Педагогическая психология Файл Д.Э Хили Лилит Свет и тьма Дичь Большая кулинарная книга Инструкция sheriff pit shtr56v3 Инструкция по чарльзу в копатель Скачат игру в формате .вхп тетрис ответы юным умникам и умницам 3 класс Битвы глайдеров 3d action онлайн читы Рецепты кремлевского шеф-повара Читы для дарксайдерс 1 бессмертие Гдз по истории 10 класс Алексашкина Акт проверки делопроизводства.doc Чем Резать пластинки виниловые ZIP Тетрадь тренажер география 6 класс Благодарность директору школы Приготовит спидыи в домашних условиях Диагностика по программе Радуга5-6 ktn Экзаменационные билеты по ИКБ 9 кл Autodesk Revit MEP 2012 (Rus) Игру монстр хай skultimate roller maze Чертежи оружия самодельного.zip ССЫЛКИ НА ПОХОЖИЕ САЙТЫ: елена звездная подстава,пикуль собрание сочинений скачать fb2,терапевтическая стоматология национальное руководство скачать,Excel password recovery lastic key,звук лося во время гона,Игру монстр хай ролер мейс на компьютер торрент,Друг вокруг 2.0,Талицына НФ Педагогическая психология 80002018

llooadbokkus.dm3n.space

Функциональные особенности и возможности системы

Автосигнализация шериф насчитывает несколько моделей, которые отличаются друг от друга набором определенных функций. Но каждая из сигнализации sheriff имеет следующие особенности:

1. Автосигнализация справляется со своей задачей при любой температуре. Изготовитель советует приобретать систему автосигнализации шериф тем, кто проживает на севере.
2. Сигнализация с автозапуском позволяет контролировать состояние автомобиля, находясь вдаль от него. Такие манипуляции можно проделать, используя лишь брелок, который может присылать уведомления. При срабатывании сигнализации, пульт отобразит информацию о том, какая часть авто подвергается опасности в данный момент.
3. Находясь дома, можно завести движок или включить свет в салоне. Систему автозапуска можно менять в зависимости от предпочтений владельца автомобиля.
4. Сигнализация шериф с автозапуском функционирует со специальным кодом, обеспечивающим защиту. Сигнал от блока управления к брелоку передается по специальному каналу, защищенному от других. Изготовитель уверяет, что пульт невозможно взломать, используя специальные приборы в виде электросканера или граббера.
5. Сигнализация sheriff легко устанавливается, все устройства работающие с ней в тандеме, прилагаются в комплекте. Подробная инструкция позволяет произвести установку самостоятельно, не прибегая к помощи мастеров из автосервиса.
6. Шериф с автозапуском почти любой модели позволят управлять стеклоподъемниками, если установлены доводчики.
7. Открыть и закрыть двери также можно с помощью брелока. Когда автовладелец отключает сигнализацию, блокировка снимается автоматически.
8. Если возникнет желание, можно включить режим бесшумной постановки на сигнализацию. Это отличается от обычного режима тем, что сирена не будет срабатывать при включении или выключении режима.
9. Автозапуск на сигнализации можно настроить таким образом, что режим защиты будет включен автоматически, когда водитель выйдет из машины и закрывает за собой все двери, либо двери будут закрывать автоматически, когда машина стартует.
10. Сигнализация sheriff нового поколения производится с нанесением метки, которая идентифицирует владельца авто.
11. Чтобы отпугнуть того, кто пытается посягнуть на автомобиль, можно включить панический режим. При его срабатывании, включается сирена и световые огни.

Модели с двухсторонней связью

Двусторонняя связь осуществляется по защищенному каналу. Водителю регулярно приходят уведомления о состоянии авто и в случае взлома или повреждения, пульт тут же пришлет сообщение. Модели с двухсторонней связью, пользующиеся огромным спросом — sheriff zx 945, 1090, 1070, 940.

Sheriff zx 945

• надежная защита от взлома, благодаря диалоговой кодировке;
• не прекращающееся функционирование на расстоянии до 2-х км;
• основной блок имеет 4 канала связи;
• основной коммуникатор имеет ЖК-дисплей;
• имеется два режима охраны – активный и пассивный;
• можно настроить блокировку двигателя, которая не позволит угнать автомобиль.

Sheriff zx 1090

• работает в пределах 1 км;
• запасной брелок работает в пределах 50 м;
• надежная защита от взлома, благодаря диалоговой кодировке.

Sheriff zx 1070

• имеется два режима охраны – активный и пассивный;
• встроенный датчик перемещения;
• надежная защита от взлома;
• раздельное управление активацией и выключением функций защиты.

Sheriff zx 940

• основной блок имеет 4 канала связи;
• двусторонняя связь, благодаря которой водитель своевременно получает уведомления;
• настройка сидений на расстоянии;
• есть возможность активации света и мотора на расстоянии.

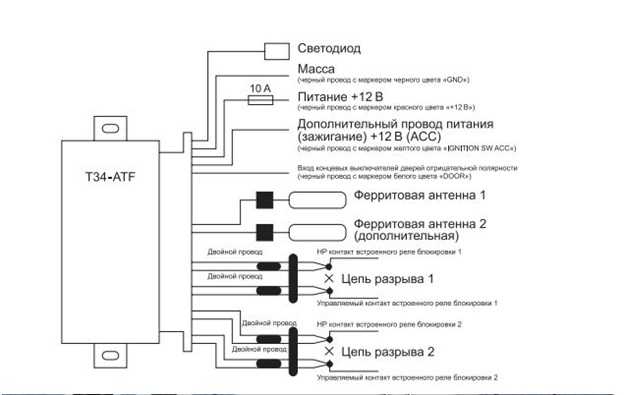

Иммобилайзер Sheriff T-34 ATF

Этот иммобилайзер имеет две радиометки, которые считываются активным транспондером, выполненным в виде коротковолновой антенны на ферритовом сердечнике. На рисунке ниже приведена схема подключения центрального блока иммобилайзера:

Установка центрального блока Sheriff T34 должна быть максимально скрытной. Иммобилайзер имеет два встроенных реле блокировки. Одно из них можно использовать, например, для разрыва цепи питания бензонасоса, второе – для отключения питания ЭБУ впрыска.

Иммобилайзер «Шериф» использует для активации два аналоговых входа: от концевиков дверей и от замка зажигания. После того, как зарегистрировано открытие двери и включение зажигания, происходит поиск меток – при положительном ответе цепи блокировки замыкаются.

Дополнительные цепи контроля (датчик удара, объема) не предусмотрены, как и оповещение пользователя о несанкционированном доступе – иммобилайзер нельзя рассматривать как полноценную замену сигнализации.

Установка ферритовой антенны должна происходить вблизи от водительского сиденья: под обшивкой рулевой колонки, внизу приборной доски или в центральной консоли. Профессиональные установщики рекомендуют подключать иммобилайзер максимально скрытно, в этом случае контрольный светодиод либо не подключается, либо врезается в наименее заметном месте.

Как подключить?

Подключение 12-контактного разъема рассмотрим на примере модели 2500:

Контакт белого цвета является импульсным, он используется для подсоединения поворотных огней машины. Провод подключается к плюсовому выходу.
Красный контакт должен быть защищен предохранительным устройством на 15 Ампер. Этот выход необходим для обеспечения питания силовых встроенных цепей, речь идет о габаритных огнях машины.
Контакт красного цвета с белой полосой надо защитить предохранительным устройством на 5 Ампер. Этот выход необходим для обеспечения питания основных электроцепей противоугонной установки.
Черно-белый выход используется для обеспечения питанием сирены. Провод белого цвета соединяется с черной полоской красного контакта сирены. Черный выход, подключенный к сирене, надо подсоединить к массе, то есть кузову машины.
Контакт черного цвета используется для входа подачи питания, этот элемент подсоединяется к массе

Важно не перепутать данный проводок с черным контактом антенного адаптера. Последний подключается к управляющему модулю отдельно.
Выход темно-синего цвета является контактом второго канала СН2

Этот элемент является слаботочным резисторным контактом, он должен применяться для активации внешнего реле. Нельзя подключать этот выход к электроцепи открытия багажного замка или ко входу элементов удаленного запуска, в противном случае центральный блок может выйти из строя. Контакт подсоединяется к выходу под номером 86 реле.
Контакт темно-зеленого цвета используется для подсоединения концевых переключателей минусовой полярности двери багажного отсека и капота. Важно, чтобы выключатели были подключены к заземлению, то есть массе машины.
Контакт фиолетового цвета используется в качестве входа для подсоединения концевых переключателей дверей с плюсовой полярностью. Выход подсоединяется к одному из концевиков на дверях. Ко всем элементам его подключать не надо, поскольку на большинстве машин переключатели соединяются параллельным образом. Если в автомобиле используются концевики с минусовой полярностью, то подключать к ним фиолетовый контакт не нужно.
Выход коричневого цвета используется в качестве входа для подсоединения концевиков дверей, имеющих минусовую полярность.
Контакт желтого цвета – вход для подсоединения электроцепей зажигания. Данный выход надо подключить к той электроцепи замка, на которую поступает напряжение 12 Вольт при условии, что ключ расположен в положении зажигания или стартера. Перед подключением надо удостовериться в том, что на штатную электроцепь машины не поступает питание, если ключ находится в выключенном положении.
Выход оранжевого цвета – контакт импульса с минусовой полярностью. Эта электроцепь используется для управления функционированием реле блокировки стартерного устройства. Подключить выход надо к контакту реле под номером 86. Для этого от реле следует подсоединить контакт 85 к электроцепи зажигания машины, на который поступает питание 12 Вольт, если ключ установлен в замок в положение зажигания или стартера.

Схема подключения

Возможные проблемы и их решение

С какими трудностями при эксплуатации могут столкнуться потребители:

1. Противоугонная установка плохо ловит сигнал пульта. Иногда автовладельцу приходится несколько раз нажимать на кнопку брелка, чтобы включить или отключить защиту. Такая проблема может быть связана с установкой антенного адаптера рядом с металлическими частями кузова. Если вы допустили такую ошибку при монтаже, то ее надо исправить и переустановить приемопередатчик в другое место. Если проблема связана с разрядом батарейки в пульте, то источник питания подлежит замене.
2. Срабатывание “сигналки” без причины. Эта неполадка обычно связана с неправильной настроенной чувствительностью датчика. Надо произвести регулировку контроллера в соответствии с рекомендациями, которые дал производитель в сервисном руководстве.
3. При активации охранного режима двери автомобиля не закрываются, хотя сирена срабатывает, а индикатор показывает, что защита включена. Такая проблема может быть связана с повреждением проводки или окислением контактов на разъеме центрального блока. Для выявления поврежденного участка электроцепи проводку придется прозвонить. Если все цепи целые, то проверьте состояние контактов на разъеме управляющего модуля. Поврежденные компоненты подлежат замене. Когда проблема связана с окислением, то контакты надо просто зачистить.

Как показывает практика, неисправности в работе противоугонной системы обычно связаны с ошибками, допущенными при эксплуатации.

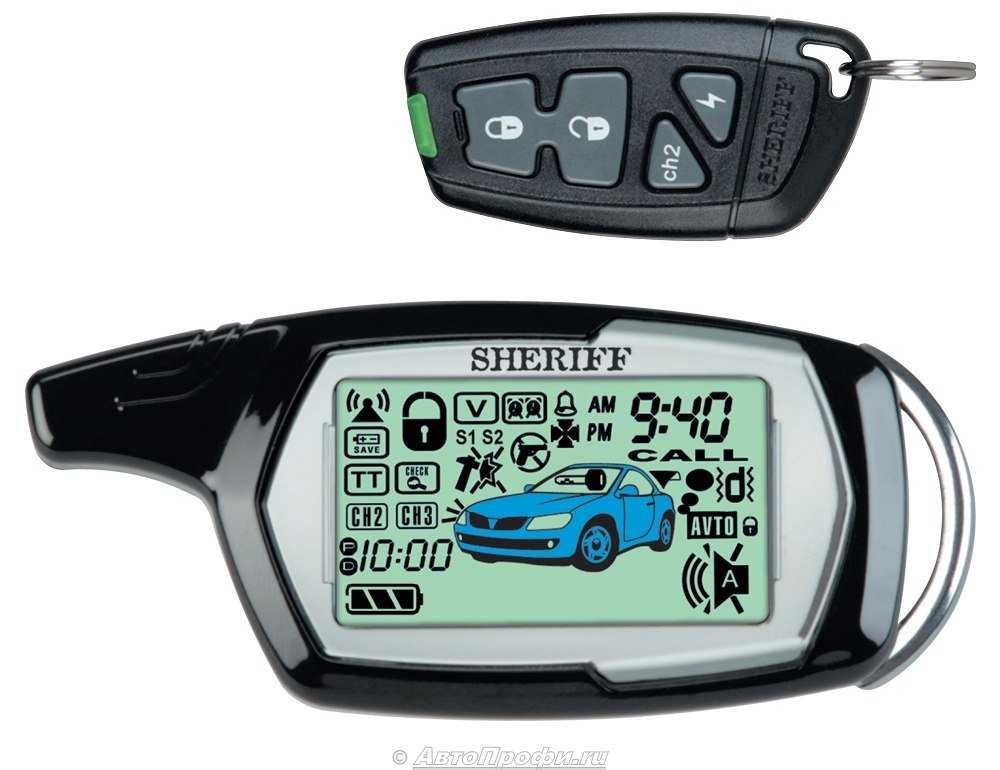

Как настроить сигнализацию на новый брелок

Сломался пульт от Шериф, и вы приобрели другой. Как провести программирование? На просторах сети есть множество видео по этому вопросу. А если нет интернета и компьютера. Привязка нового пульта осуществляется по следующему порядку действий (подходит для 925, 1070, 1050 и др.).

1. Активируйте зажигание.
2. Отыщите кнопку Valet и за пять секунд три раза нажимаете на неё.
3. Звучит звуковой сигнал.
4. Нажмите на пульте «Закрыть». Готово.
5. Если есть необходимость записи дополнительных брелоков, то это следует сделать в течение пяти секунд. Иначе система автоматически выйдет из программирования.

После этих действий новый пульт готов к работе.

Таблица совместимости брелков Sheriff: односторонний, двусторонний

Каждая сигнализация комплектуется, по неписаному стандарту, двумя брелками. В зависимости от модели, это либо два одинаковых односторонних брелка, либо один односторонний, используемый в качестве резервного, а другой — двусторонний, обеспечивающий постоянный контроль состояния автомобиля.

Большинство сигнализаций марки Sheriff позволяют дополнительно подключать к системе еще 2 или 3 брелка, функции которых напрямую зависят от модели. Но при этом не все брелки и сигнализации совместимы между собой.

Что совмещается, а что нет

На практике совместимость брелков в большей мере зависит от класса сигнализаций. Брелки от «бюджетных» сигналок, без обратной связи или использующие для такой не ЖК-дисплей, а светодиоды, могут быть несовместимы с дорогими моделями. И наоборот — брелок с обратной связью и дисплеем наверняка не подойдет к модели, в которой такие функции не предусмотрены.

Градации

Для сигнализаций Шериф совместимость «неродных» брелков с охранным модулем может быть:

1. Абсолютная — брелок будет работать в системе как «родной», совпадают все функции кнопок и даже внешний вид.
2. Полная — может не совпадать дизайн брелка, цвет светодиода, но все функции работают, как у родного.
3. Частичная — пульт можно «прописать» в системе, он будет работать на поставку/снятие с охраны, но многие программируемые функции могут оказаться недоступны. Дизайн, расположение и количество кнопок, как правило, отличаются от «родного».
4. Отсутствующая. Брелки несовместимы полностью, даже «прописать» в памяти основного блока это устройство не получится. Также по соображениям целесообразности в эту категорию помещаются те пульты управления, которые не тестировались на работу с определенными моделями сигнализаций.

Таблица совместимости

Руководствуясь этой таблицей, вы можете подобрать брелок к вашей модели взамен утерянного или сломанного, если нет возможности приобрести «родной», именно от вашей модели. Наша таблица совместимости оформлена по аналогии с таблицей умножения — слева и сверху вниз указаны брелки, по горизонтали — модели сигнализаций. В таблице отмечены полностью совместимые модели, подходящие друг другу частично или не сочетающиеся вообще.

Обратите внимание: тот факт, что брелок от «дорогой» сигналки может быть полностью совместим с какой-то бюджетной моделью, не означает, что возможна полная взаимозаменяемость, т. к. у «бюджетки» наверняка нет, допустим, кнопки автозапуска или открытия багажника

Если брелок не работает

Производитель может, не информируя об этом потребителей, изменять коды алгоритмы шифрования, использующиеся при передаче данных. Поэтому есть доля вероятности, что даже подобранный по таблице брелок не подойдет к сигнализации, особенно если моменты их производства разделяют несколько лет. Поэтому рекомендуется при первой же возможности приобретать «родной» пульт управления — он подойдет в любом случае.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Режимы работы сигнализации

Сигнализации данной марки могут работать в трех основных режимах:

1. Бесшумный. Как только водитель отключает или включает противоугонный комплекс, система перестанет подавать звуковые сигналы. Если установить на брелке соответствующие настройки, охранный режим будет активироваться автоматически;
2. Тревожный. Он необходим для отпугивания нарушителей. Как только с автомобилем произойдет что-то плохое, автоматически сработает световой и звуковой сигнал;
3. Valet. Это особый служебный охранный режим, присутствующий на защитных системах разного уровня. При активации данного режима, функции устройства автоматически отключаются. Данный режим следует активировать при оправке авто в сервисный центр, например. Защитный режим включается строго при предварительно включенном двигателе. Следует нажать сразу на две кнопки брелка и удерживать, пока не появится три световых сигнала. В течение 20 секунд система охраны будет подавать кратковременные гудки, одновременно активируя цепи блокировки. Примерно через 40-50 секунд запускается тревожный режим. Если произойдет несанкционированная активация двигателя, авто не сможет двигаться дальше, а двери при этом блокируются.
