Установка магнитолы в логан 2 своими руками

Подключение аккумулятора и проверка работоспособности

Шаг 1: Отключите провод отрицательного полюса аккумулятора. Для этого используйте ключ для откручивания клеммного крепления.

Шаг 2: Подключите провод с отрицательным полюсом к корпусу автомобиля, чтобы избежать короткого замыкания.

Шаг 3: Установите 2дин магнитолу в штатное место Рено Логан. Убедитесь, что она надежно и плотно фиксируется.

Шаг 4: Подключите главный провод 2дин магнитолы к проводам автомобиля, следуя инструкции по установке и используя соответствующие разъемы.

Шаг 5: Подключите провод с положительным полюсом аккумулятора к соответствующему разъему на 2дин магнитоле.

Шаг 6: Подключите провод с отрицательным полюсом аккумулятора к соответствующему разъему на 2дин магнитоле.

Шаг 7: Проверьте работоспособность магнитолы, включив ее в режиме стационарной работы и проверив функции, такие как радио, CD-проигрыватель, Bluetooth и т. д.

Шаг 8: Проверьте работу всего автомобильного комплекса, включая работу рулевого управления и уровень сигналов на дисплеях.

Шаг 9: Если все функции работают исправно, то закрепите магнитолу в штатное место с помощью крепежных элементов и проверьте надежность установки.

Монтаж динамиков

При выборе динамиков для магнитолы помните о глубине установки. У автоакустики Рено Логан 2, которая используется производителем, этот параметр равен 35 миллиметрам. При монтаже отличающихся по глубине устройств необходимо изготовить проставки, с помощью которых динамики фиксируются на двери.

Установка описана на примере акустики Pioneer TS-G1732i, глубина установки которой составляет 38 миллиметров, типоразмер равен 17 миллиметрам.

1. Для монтажа снимаем дверную карту.
2. Вырезаем из заглушки место для динамика.
3. При подключении к «маме» необходимо установить клеммы, которые можно извлечь из любого комплекта подключения автомобильной акустической системы.
4. Фиксируем динамики на двери, используя вырезанную из фанеры проставку.

Изучаем комплектации Рено Логан 2

Установка 2 DIN магнитолы в Renault Logan

Штатный размер для установки магнитолы в Renault Logan первой и второй фазы, а также нового поколения имеет стандартные параметры – 1 DIN (178 х 50 х 180 мм)

В данной статье описан процесс установки двухдиновой магнитолы на примере Renault Logan второй фазы (после 2009 г.в.) на базе штатной рамки 1DIN

На первой фазе Renault Logan (после 2009 г.в.) установка аналогична, но если на второй фазе штатную рамку можно переделать, то на первой фазе понадобится переходная рамка, см. фото:

Стоимость переходных рамок на Renault Logan в среднем 2 500 рублей.

В данной статье описан процесс переделывания рамки 1din в 2din

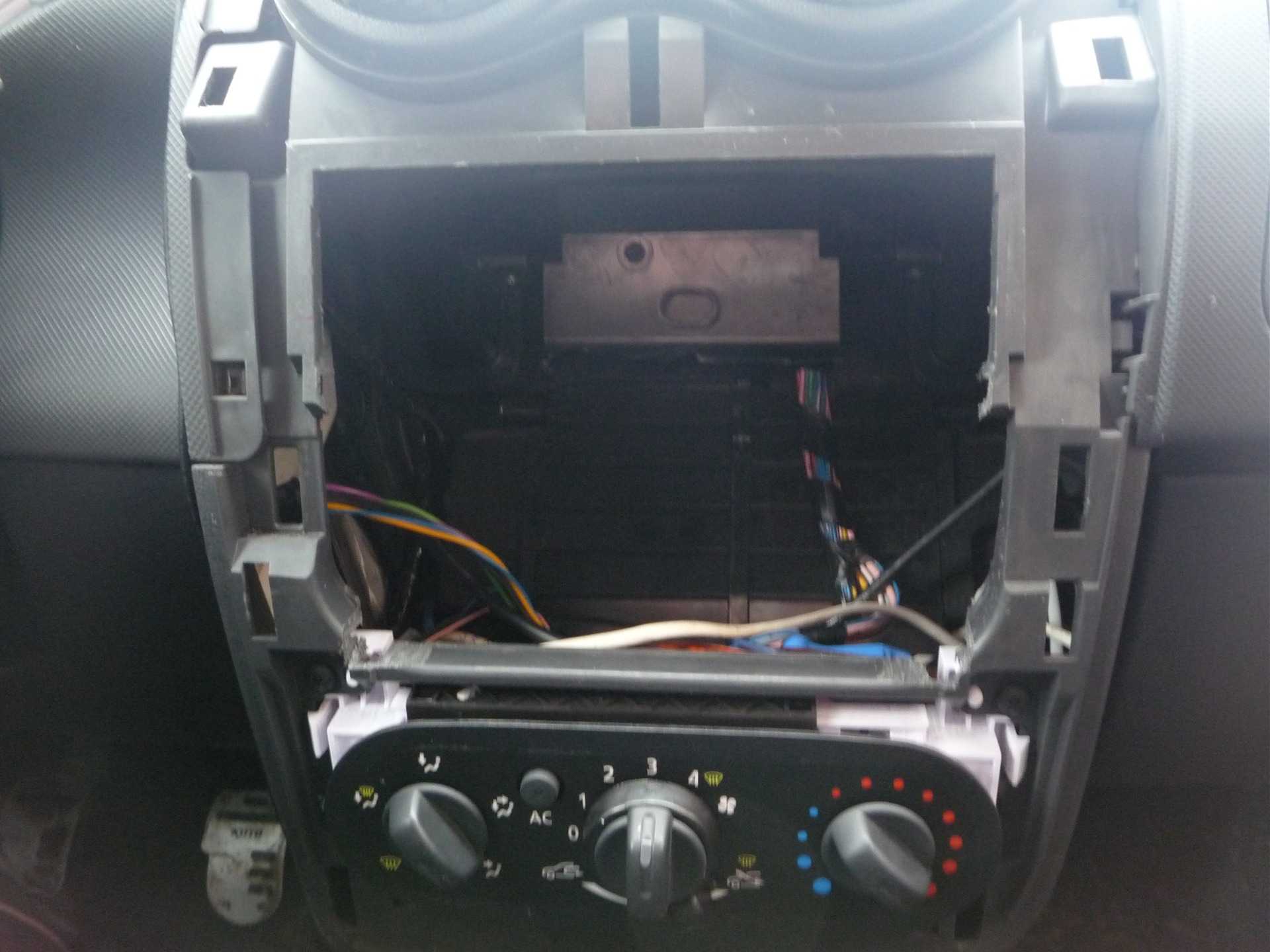

Для начала работ необходимо снять штатную магнитолу и пластиковую панель (рамку)

Снимаем панель на защелках, вынимаем кнопки

Обклеиваем хорошим бумажным скотчем планируемое место выреза, отмеряем нужный размер.

Физический размер стандарта 2 DIN – 178 х 100 х 180 мм.

В нашем случае получается впритык к воздуховодам и нижним кнопкам.

Далее примеряем рамку, примеряем магнитолу в рамке и вырезаем всё лишнее в посадочном отсеке

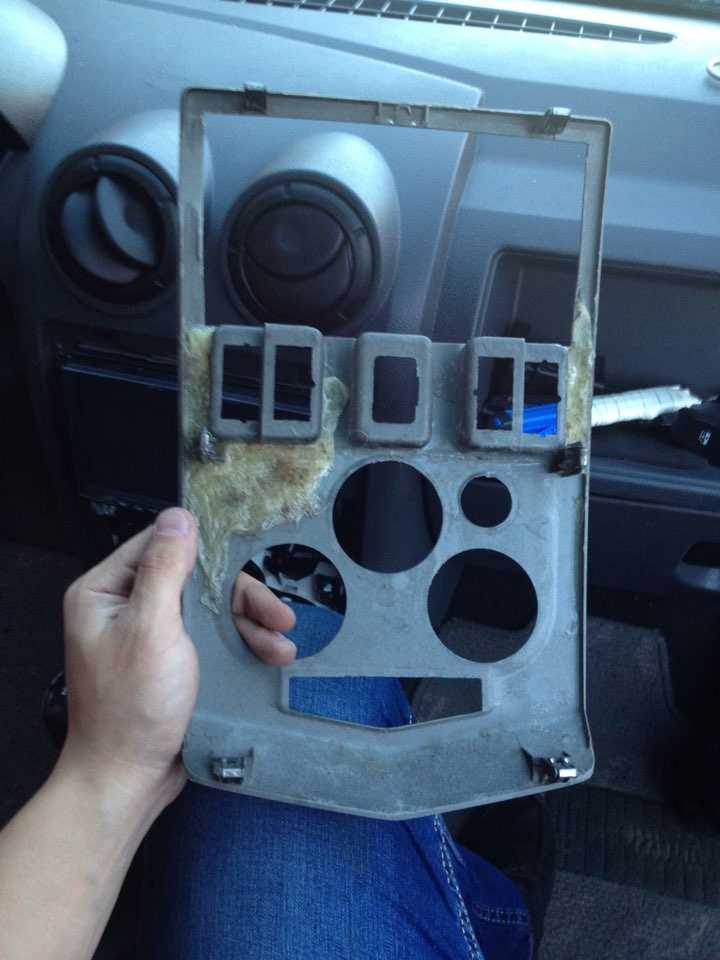

Понадобится вырезать всё, что отмечено пунктиром на фото

Данная деталь будет не нужна

В результате нехитрых хирургических операций получаем отсек для установки двухдиновой магнитолы в Рено Логан

Приступаем к установке двухдиновой магнитолы JVC AVX 736

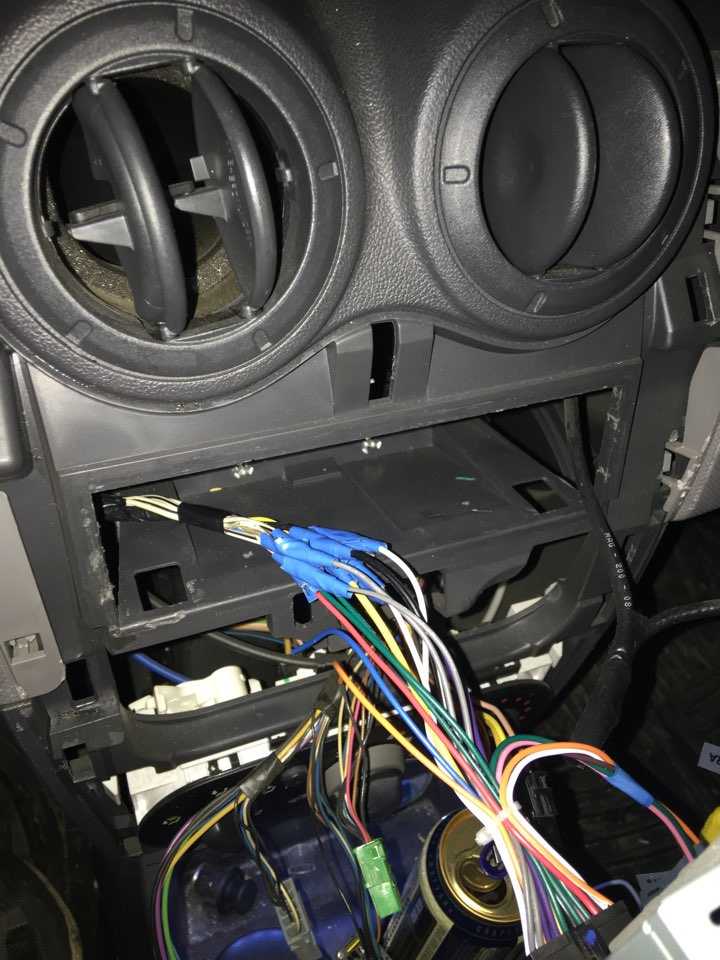

Подключаем стандартный ISO штекер, который есть в комплекте магнитолы.

Резать провода не нужно.

Фиолетовый провод подключается к “плюсу” лампы заднего хода. Это необходимо для работы камеры заднего вида (при её установке)

Зеленый провод подключается к идущему на индикатор включенного ручного тормоза (ручника). Эта мера является страховкой от просмотра видео во время движения автомобиля. В целях безопасности крайне рекомендуется это выполнить.

При желании подключить можно к корпусу (“на массу”), тогда видео будет работать во время движения.

Закрепляем магнитолу с помощью саморезов

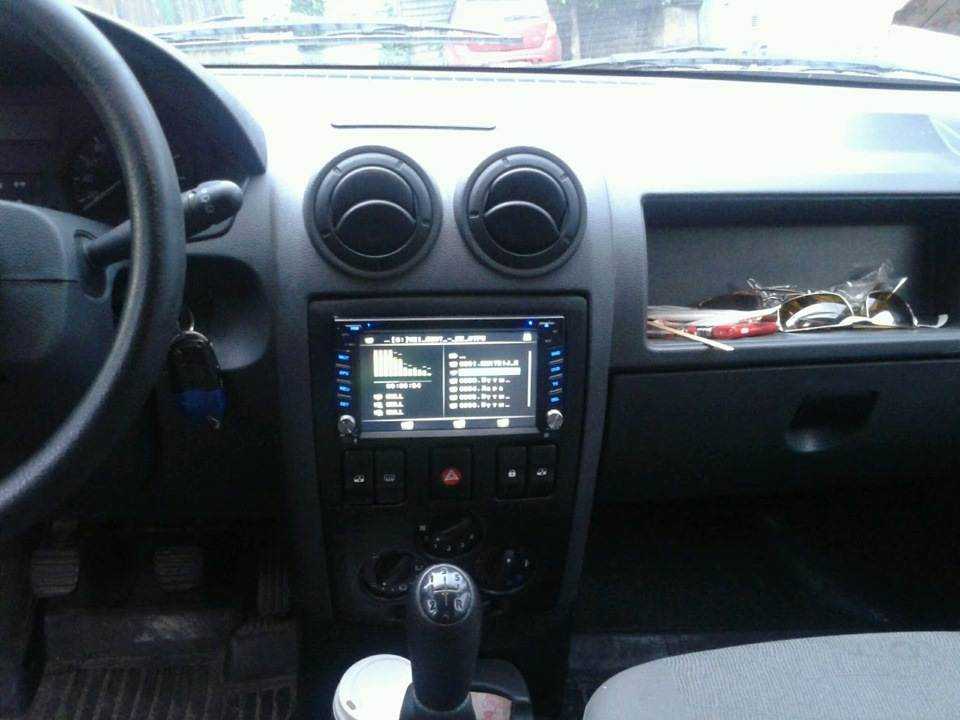

Так выглядит установленная магнитола с рамкой из комплекта, но без штатной пластиковой панели.

Панель придется доработать. Или установить готовую переходную рамку на 2 DIN.

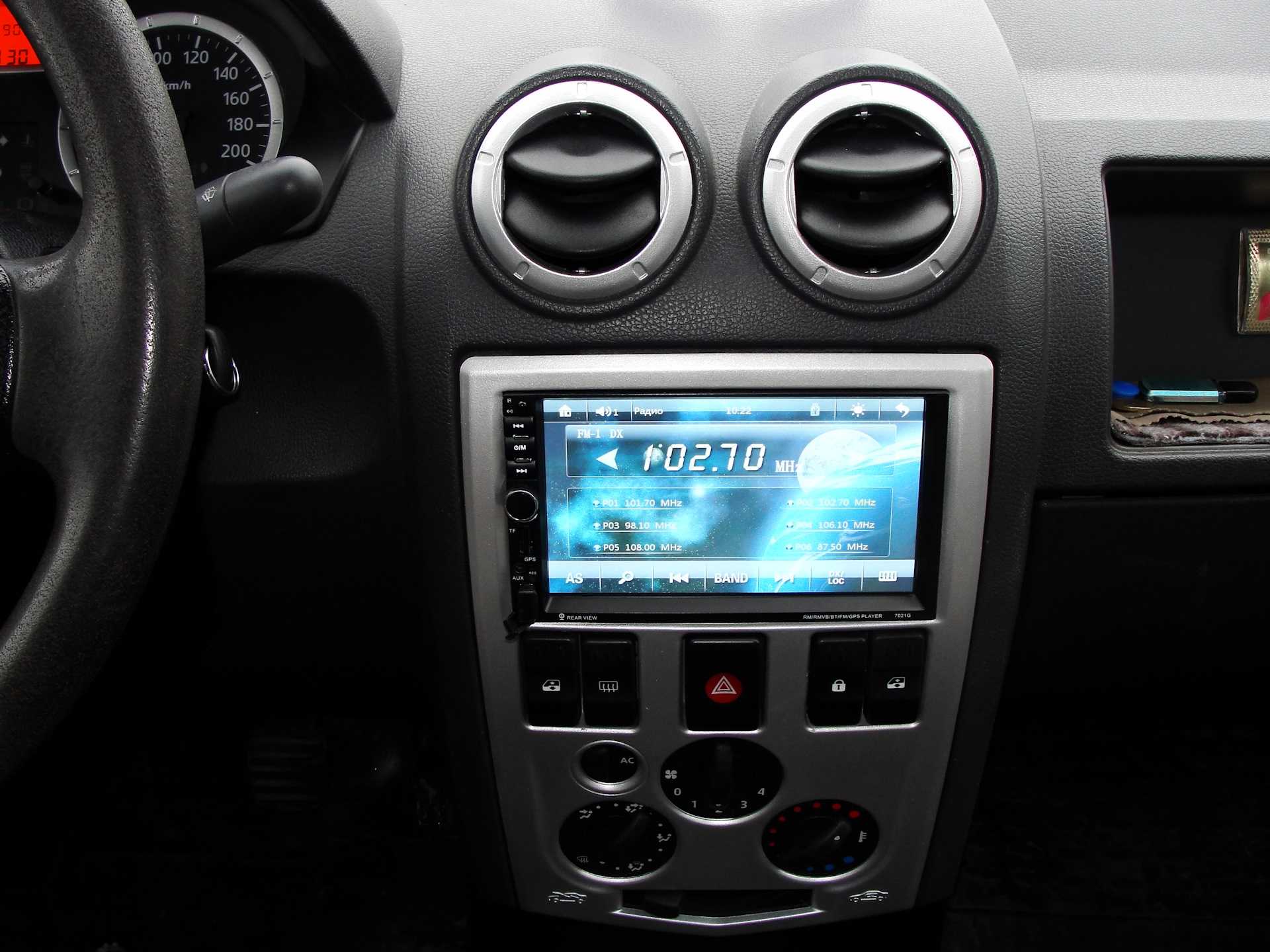

Итоговый вариант переделанной рамки для установки двухдиновой магнитолы на Logan.

В данном случае её ошкурили для последующей аквапечати.

USB-провод выводим в любое удобное место. В данном случае бардачок.

Дополнительно можно установить USB-розетку.

Также смотрите в идеоотчет об установке 2DIN магнитолы в Renault Logan первой фазы (до 2009 г.в.)

Хотите улучшить статью — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Снятие штатного головного устройства Рено Логан 2

Процесс демонтажа штатного головного устройства аудиосистемы требует наличия торцевого ключа TORX T20, монтажной лопатки из пластика (можно заменить плоской отверткой, пластиковой картой), крестообразной отвертки.

Ход работ:

1. Перед тем, как снять верхнюю облицовку приборной панели и магнитолу Рено Логан 2, скидываем клемму «минус» с АКБ.

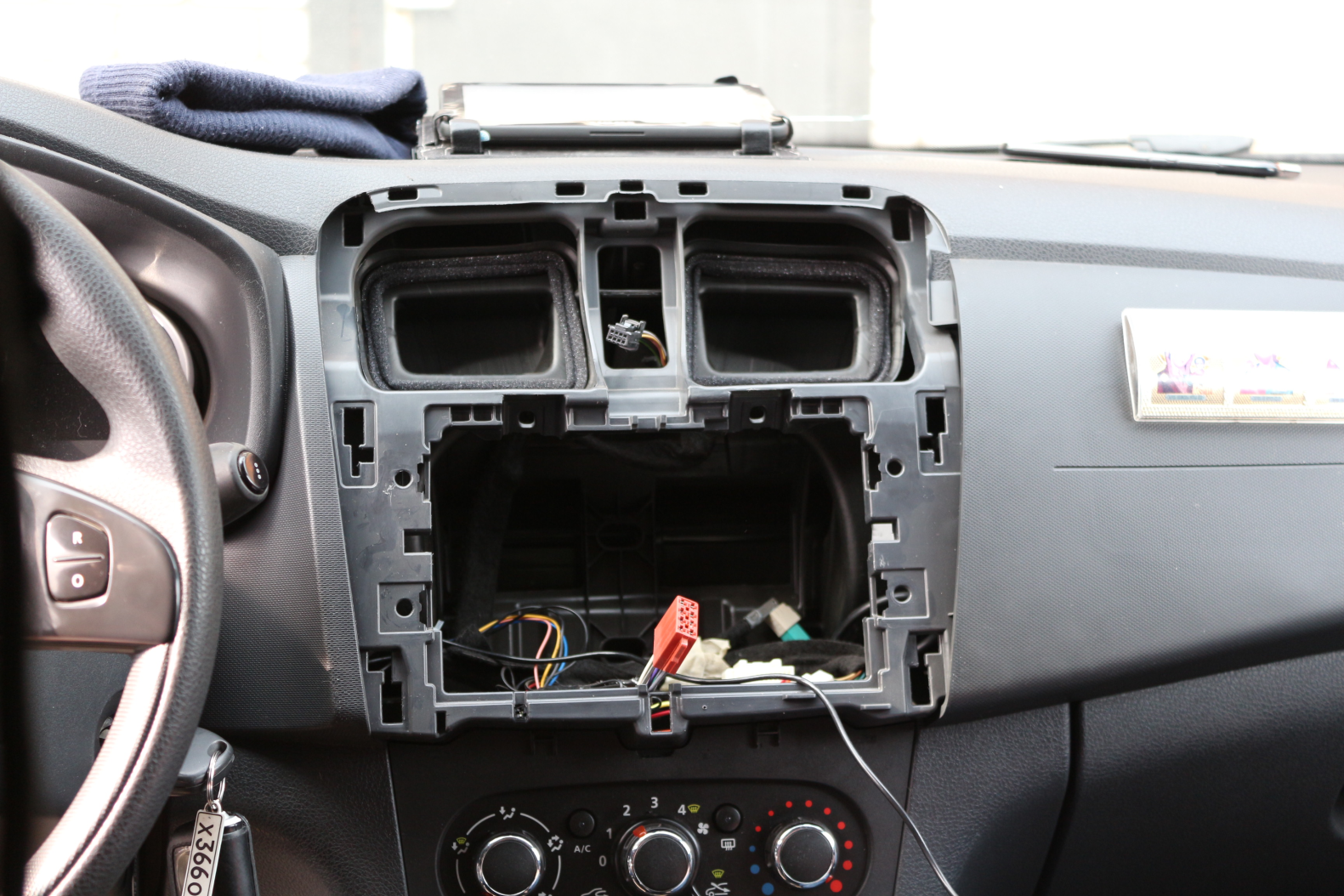

2. Демонтируем верхнюю обшивку панели, поддевая нижний ее край с помощью лопатки, с усилием разъединяем крепления.

   (ссылка на источник фото)

3. Отводим облицовочную панель на расстояние, равное длине подключенных проводов.
4. Отключаем шнур, который подключен к блоку, управляющему выключением аварийной сигнализации, переключателем центрального замка.
5. Вынимаем провода из разъемов автомагнитолы.

   (ссылка на источник фото)

6. Разбираем верхнюю обшивку консоли.
7. Если необходимо, освобождаем верхнюю облицовочную панель от центральных дефлекторов вентиляционно-отопительной системы.
8. При сборке верхней обшивки приборной панели соблюдаем обратную последовательность действий.

Как установить аудиосистему?

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:

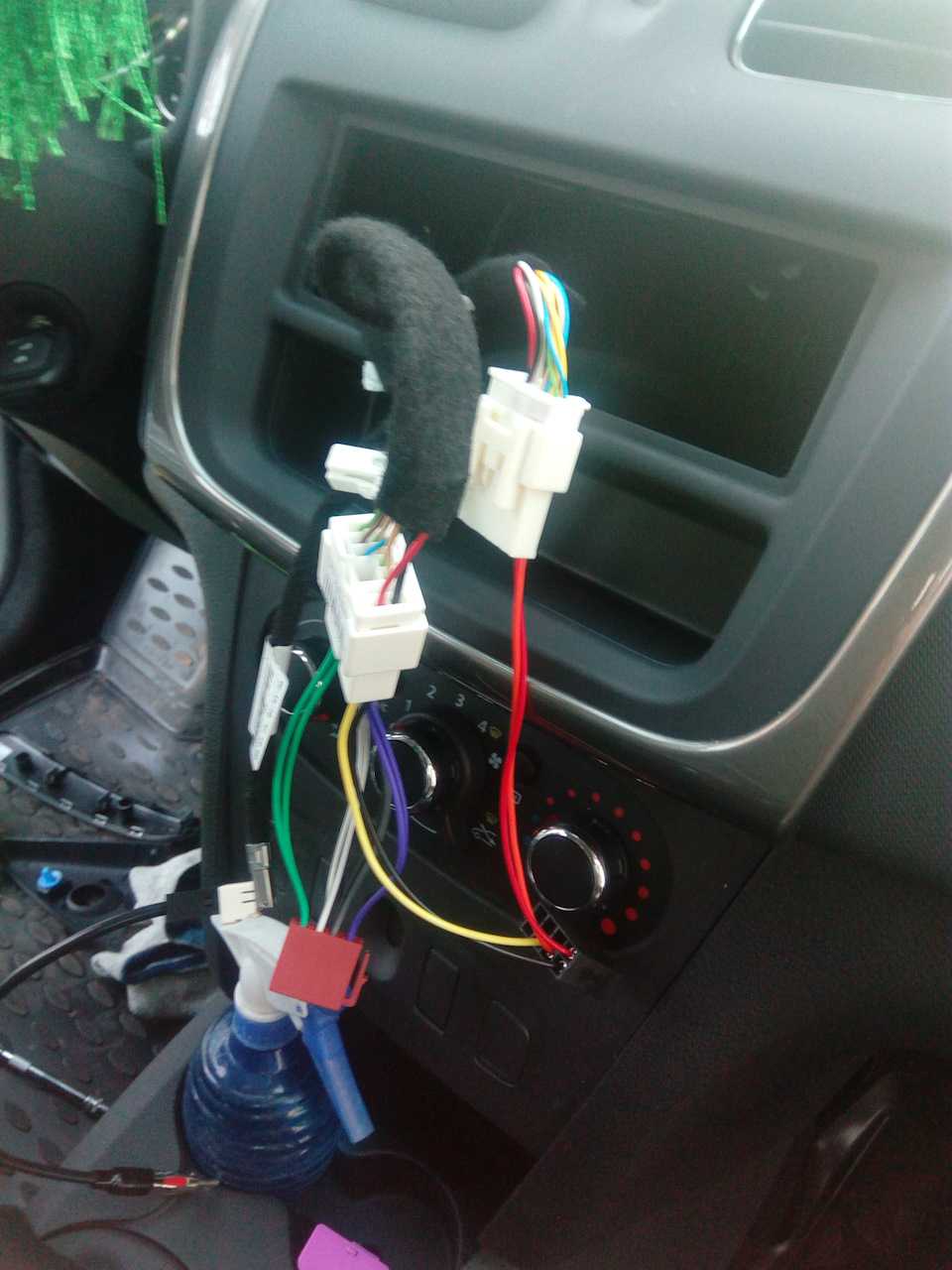

1. Из проема вынимаем заглушку и обнаруживаем ISO-разъем. С его помощью подсоединяем кабели и антенну.
2. В посадочное гнездо под головное устройство, то есть где будет стоять штатная магнитола, устанавливаем каркас и закрепляем его посредством подгибания соответствующих «усов».
3. К магнитоле подключаем разъем типа «ISO» и антенный модуль. Если возникает необходимость «перейти» с евро-разъема на азиатскую версию, то применяем соответствующий переходник.
4. Установка магнитолы в проем производится до ощущения эффекта защелкивания. Если в дальнейшем потребуется демонтировать аудиоустройство, то эту работу можно выполнить, только используя специальные ключи, которые присутствуют в комплекте с головным устройством.
5. Переходник и антенну для Renault Logan можно купить в специализированной реализационной сети, где собственно и приобретается штатная магнитола.

Распиновка штатной магнитолы Renault, 2 DIN 1 DIN схемы распиновок

Распиновка штатной магнитолы Renault

Цветовая маркировка проводов на Рено

Как видите, маркировка на схеме довольно проста и понятна. Легко можно разобраться, какой провод за что отвечает. Но, имейте ввиду, что цветовая маркировка может разниться в зависимости от года выпуска машины и ее модели! Сегодня рассмотрим разннобразные маркировки, а вы выберите подходящую. Если вы уже узнали распиновку своей фишки на рисунке — можете попробовать подключить свою любимую магнитолу. Если же, пока что, не уверены в своих силах и правильности действий — оставайтесь с нами и разберемся в подключении магнитолы Рено и ее распиновке более детально.

Схемы распиновок автомагнитол Renault + ISO евроразъем на старых и новых машинах

Представленная выше маркировка и распиновка подойдет для автомобилей после 2012 года выпуска с 1 DIN, магнитолой. Данная фишка встречается на автомобилях: Дастер, Логан, Меган, Сандеро, Каптур, Колеос А для автомобилей до 2012 года, таких моделей как: Флюенс, Лагуна, Сценик, Симбол, Клио, Магнум и других, схема цветовой маркировки и распиновки будет выглядеть следующим образом.

Но нам ведь необходимо знать и фунционал новых 2 DIN — овых магнитол! Например, на Рено Дастер может быть вот такие маркировка и распиновка:

Такая магнитола Рено называется Media Nav Evolution и ставится во все современные Рено. В принципе, 12 pin — фишка в ней является стандартной

Обращаю ваше внимание, что хоть фишка и стандартная, цветовая маркировка проводов может быть иной! (ох, уж это Рено!)

Такая распиновка встречается на Сандеро Степвэй. Здесь мы с вами видим ту же самую 12 pin — фишку, но цветовая маркировка отличается (автомобиль, кстати, выпущен тоже после 2012 года), поэтому будьте внимательны! Хоть там и разнятся цвета проводов одних лишь динамиков и никакими серьезными последствиями перепутывание их не грозит.

А это схема распиновки ISO — евроразъема на Рено Логан нового поколения. На схеме изображено все довольно таки подробно. Эту же схему можно использовать при распиновке евроразъемов на других новых моделях.

Подключение других магнитол через ISO Carav для Renault и другие способы

Если же вы вдруг надумали подключить магнитолу стороннего производителя, то вам неприменно понадобится ISO — переходник. Зная свою цветовую маркировку и распиновку ISO для Рено, которые мы представили выше, проблем с подключением у вас возникнуть никаких не должно, теперь же разберемся, какие вам нужны переходники!

Проверка и подготовка необходимых инструментов

Перед началом установки 2din магнитолы в Рено Логан необходимо убедиться, что у вас имеются все необходимые инструменты. Вам потребуется:

• Отвертки: плоская и крестообразная отвертки различных размеров для снятия панелей и фиксации новой магнитолы.
• Плоская отвертка скальпеля: для удаления панелей и разъемов.
• Ключи для извлечения автомобильного радио: для извлечения старой автомагнитолы из панели.
• Сменные головки: для работы с различными типами болтов и винтов.
• Тангенциальные ножницы: для вырезания отверстий под 2din магнитолу.
• Клейкая лента двусторонняя: для закрепления панели и магнитолы в салоне автомобиля.
• Изолента: для электрического изоляции проводов.

Обязательно проверьте наличие всех необходимых инструментов перед началом установки, чтобы избежать неудобств и прерываний в процессе работы.

Информационный проект Lada Granta. Всё про Lada Granta

Рено логан одна из самых популярных машин. К сожалению, в базовой комплектации нет аудиосистемы. Подключение магнитолы Рено Логан — процесс весьма простой, однако при монтаже следует соблюдать некоторые тонкости и нюансы.

Как нужно подключать

Аудиосистема порой так необходима в автомобиле. Часы ожидания или скучную пробку можно разбавить элементарной музыкой или аудиокнигами. Если неправильно подключить и установить магнитолу, то могут возникнуть некоторые проблемы и неисправности:

• разрядка аккумулятора;
• искажение чистоты звука;
• сбой в настройках.

Во время стоянки аудиосистема Рено Логан потребляет низкий ток и в результате аккумулятор довольно быстро может разрядиться. При длительной остановке существует высокая вероятность, что двигатель не запустится. Если аккумулятор старый, то случится это может и после ночной стоянки.

При громком прослушивании музыки появляется достаточно сильное искажение самого звукового сигнала.

При высокой громкости штатная магнитола и вовсе может выключаться. А при этом происходит потеря всех настроек.

Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно.

Подключение питания требует максимум внимания. Именно на этом этапе и происходит самое большое количество ошибок. Питание осуществляется по трем проводам: черный, красный, желтый.

Черный — присоединяется к минусовой клемме аккумуляторной батареи. Вследствие маломощности устройства допускается подсоединение черного провода с кузовом. Только предварительно следует обеспечить хороший контакт, для этого следует зачистить место присоединения от загрязнения. Также можно применять смазку, которая защищает контакты от окисления. Провод рекомендуется использовать большого сечения. Для аудиосистемы будет оптимально сечение от четырех до шести миллиметров в квадрате.

Желтый — силовой плюс, от него питаются усилители устройства. Он служит для сохранения настроек магнитолы. В идеале должен иметь сечение от четырех до шести миллиметров в квадрате и через предохранитель присоединятся к плюсовой клемме аккумуляторной батареи. Присоединение к аккумулятору является обязательным для силового провода. Не стоит забывать, что предохранители должны располагаться как можно ближе к клемме батареи.

Красный — провод управления включения магнитолы. Если на нем нет постоянного плюса, то по желтому проводу питание на динамики магнитолы не подается, а если и подается, то в минимальных объемах для сохранения настроек. При появлении постоянного плюса устройство включается. Существует два варианта включения красного провода:

• он подключается к замку зажигания в положении «аксессуары» и поэтому при повороте ключа штатная магнитола включается, без ключа музыку не запустить;
• система присоединена через кнопку к любому постоянному плюсу.

В данном случае подойдет тот же прикуриватель, поскольку потребление минимально и на работе устройства это никак не отразится.

Установка магнитолы

Перед подключением стоить проверить место установки и непосредственно саму аудиосистему. Следует вытащить провода из гнезда (антенный штекер). Поскольку в заводском варианте они не очень высокого качества

Базовое количество шнуров — двенадцать, обращать внимание надо только на три: черный, красный, желтый. Остальные по большей части пустышки и при монтаже не фактически не используются. Провода располагаются в переходнике и через него же происходит подключение с магнитолой

На некоторых моделях указывается, какие из них стоит менять местами, а какие — нет. Подсоединив все шнуры, стоит их заизолировать. Желательно это сделать для собственного комфорта и спокойствия, поскольку элементов будет очень много и фиксаторы могут не справиться

Провода располагаются в переходнике и через него же происходит подключение с магнитолой. На некоторых моделях указывается, какие из них стоит менять местами, а какие — нет. Подсоединив все шнуры, стоит их заизолировать. Желательно это сделать для собственного комфорта и спокойствия, поскольку элементов будет очень много и фиксаторы могут не справиться.

Установка аудиосистемы Рено Логан подбирается по заводским размерам. Большинство магнитол имеет одинаковую крепежную систему. Заводить в отверстие ее надо до щелчка. Следующим шагом вставляем устройство, но не защелкиваем. После проверки работы, если все сделано верно, защелкиваем магнитолу, и она готова к работе.

Покупка магнитолы и необходимого оборудования

Перед установкой 2дин магнитолы в Рено Логан необходимо приобрести соответствующее оборудование

Важно выбрать магнитолу, которая подходит к модели автомобиля и имеет необходимые функции

При выборе магнитолы следует обратить внимание на следующие характеристики:

• Размер: магнитола должна иметь стандартный 2дин размер, чтобы точно подходить к отверстиям в автомобиле;
• Поддержка форматов: магнитола должна поддерживать нужные форматы звука и видео, чтобы воспроизводить мультимедийный контент;
• Навигационные функции: если нужно использовать навигацию, следует выбрать магнитолу с GPS приемником и системой навигации;
• Подключение: магнитола должна иметь нужные разъемы для подключения к автомобильной электронике и дополнительным устройствам;
• Беспроводные возможности: если нужно использовать Bluetooth, Wi-Fi или другие беспроводные функции, следует выбрать подходящую модель.

Кроме самой магнитолы, для установки необходимо также приобрести дополнительное оборудование:

• Крепеж и рамка: для надежной фиксации магнитолы в бортовой панели автомобиля;
• Адаптеры и переходники: для подключения магнитолы к оригинальной проводке автомобиля;
• Антенны: для подключения радиоантенны магнитолы;
• Кабели и разъемы: для подключения магнитолы к дополнительным устройствам, таким как USB-накопители или смартфоны.

При приобретении магнитолы и необходимого оборудования рекомендуется обратиться в специализированный магазин или сервисный центр, где смогут помочь с выбором подходящих компонентов и дать рекомендации по установке

Важно убедиться, что приобретаемое оборудование совместимо с моделью Рено Логан и соответствует потребностям пользователя

Подготовка автомобиля к установке

Перед установкой 2дин магнитолы в Рено Логан, необходимо выполнить ряд подготовительных действий, чтобы обеспечить правильную работу и качество установки. В этом разделе рассмотрим шаги, которые необходимо выполнить перед началом установки.

1. Отключение аккумулятора: Перед началом работ необходимо отключить аккумулятор автомобиля, чтобы избежать возможности короткого замыкания и повреждения электроники. Перед отключением аккумулятора, убедитесь, что у вас есть доступ к коду снятия защиты ото воровства, который будет необходим для активации магнитолы после установки.

2. Снятие родной магнитолы: Для установки 2дин магнитолы необходимо снять родную магнитолу из автомобиля. Для этого потребуется особо внимательно прочитать инструкцию по эксплуатации автомобиля, чтобы узнать, как выполнить эту операцию. Обычно снятие магнитолы сводится к откручиванию нескольких винтов и отсоединению разъемов.

3. Подготовка монтажной рамки: Для установки 2дин магнитолы в Рено Логан будет необходимо использовать специальную монтажную рамку, которая позволит установить магнитолу в автомобиль без изменения штатного оформления. Перед установкой магнитолы необходимо подготовить монтажную рамку путем снятия предварительно установленных аксессуаров и элементов.

4. Подготовка кабельной разводки: Перед установкой магнитолы необходимо подготовить кабельную разводку, а именно подготовить разъемы и соединить их с кабельной сетью магнитолы. Для этого может потребоваться использование специальных инструментов, таких как кабельные ножницы и разъемные колодки.

Правильная подготовка автомобиля перед установкой 2дин магнитолы в Рено Логан играет важную роль в обеспечении качественной и долгосрочной работы магнитолы

Особое внимание следует уделить правильному отключению аккумулятора, снятию родной магнитолы, подготовке монтажной рамки и кабельной разводке. Тщательно следуйте указаниям производителя и не забудьте подключить аккумулятор и активировать магнитолу после установки

Как установить магнитолу в Renault Logan Установка магнитолы в рено логан Марки автомобилей

Снимаем с автомагнитолы установочную коробку, поддев отверткой зажимы по бокам автомагнитолы. И устанавливаем коробку в посадочное место на панели приборов.

Закрепляется коробка в посадочном месте отгибанием специальных лепестков по бокам и сверху. На фото видны отогнутые лепестки справа. Затем подключаем к автомагнитоле антенный разъем и разъем ISO. Теперь можно повернуть зажигание и проверить включение автомагнитолы звук пока проверить не можем.

Как произвести подключение магнитолы Рено Логан своими руками

Следующий шаг — установка динамиков. Мы будем устанавливать 2 динамика в боковые двери. На дверях есть специально подготовленные установочные места. Снимаем декоративную решетку. Питание осуществляется по трем проводам: Черный — присоединяется к минусовой клемме аккумуляторной батареи.

Вследствие маломощности устройства допускается подсоединение черного провода с кузовом.

Только предварительно следует обеспечить хороший контакт, для этого следует зачистить место присоединения от загрязнения. Также можно применять смазку, которая защищает контакты от окисления. Провод рекомендуется использовать большого сечения. Для аудиосистемы будет оптимально сечение от четырех до шести миллиметров в квадрате.

Установка магнитолы Рено Логан

Желтый — силовой плюс, от него питаются усилители устройства. Он служит для сохранения настроек магнитолы.

В идеале должен иметь сечение от четырех до шести миллиметров в квадрате и через предохранитель присоединятся к плюсовой клемме аккумуляторной батареи. Присоединение к аккумулятору является обязательным для силового провода.

Неисправности и ремонт

Если смонтированное оборудование не работает, то проверяется корректность подключения цепей питания. Головные устройства оснащены встроенным предохранителем номиналом от 5 до 15 А (зависит от мощности усилителя). При коротком замыкании или превышении допустимой нагрузки вставка перегорает, защищая электронику от повреждений. Дополнительный предохранитель установлен в монтажной коробке электрической системы автомобиля Логан 2. Вставки меняются на изделия с аналогичным номиналом; заменять устройства проволокой запрещено.

На части машин встречается проблема с электрикой, приводящая к потере работоспособности магнитолы, прикуривателя и вентилятора климатической установки. При этом остальные компоненты электрической сети работают корректно, двигатель запускается. Проверка монтажного блока реле и предохранителей показывает, что все компоненты находятся в исправном состоянии. Причиной поломки является окисление или обгорание контактов в колодках, идущих от замка зажигания к монтажному блоку.

Кабель прокладывается от предохранителя электрических приводов стеклоподъемников. Для обеспечения надежной работы электрических цепей рекомендуется заменить жгуты проводки, но если дефект не пропал, то потребуется проверить контроллер управления электрикой. Блок располагается в ногах водителя под обшивкой панели приборов.

Хрипы громкоговорителей при нормальной громкости указывают на повреждение проводки или выход из строя самого динамика. Рекомендуется снять обшивки дверей и визуально проверить состояние изоляции и диффузора репродуктора. Поврежденные участки изолятора восстанавливаются лентой или специальными трубками; поломанный динамик ремонту не подлежит. Рекомендуется проверить сигнальный жгут динамика по всей длине (используя тестовый прибор). Также причиной возникновения помех является плохой контакт или поломка переходника, используемого для коммутации.

• Как установить и подключить магнитолу в Лада Ларгус своими руками
• Как подключить магнитолу напрямую к аккумулятору
• Установка и подключение магнитолы в Шевроле Нива
• Схема установки 2-Din магнитолы в Приору

Отключение аккумулятора автомобиля

Перед началом установки 2дин магнитолы в Рено Логан необходимо отключить аккумулятор автомобиля. Это требуется для безопасности и предотвращения повреждения электронных компонентов.

Прежде всего, убедитесь, что автомобиль находится в выключенном состоянии, ключ из замка зажигания извлечен, а рука тщательно очищена от грязи и жира.

Найдите аккумулятор в моторном отсеке автомобиля. В большинстве случаев аккумулятор расположен на передней стороне двигателя и закреплен крепежной скобой. Откройте крышку аккумулятора, чтобы получить доступ к клеммам.

Внимание: перед отключением аккумулятора обязательно прочтите инструкцию по эксплуатации вашего автомобиля. У разных моделей могут быть разные требования и особенности, которые необходимо учесть

Видите две клеммы на аккумуляторе – положительную (+) и отрицательную (-). Начните с отключения отрицательной клеммы. Открутите гайку на клемме с помощью ключа или гаечного ключа, затем аккуратно отсоедините клемму от аккумулятора.

После отключения отрицательной клеммы перейдите к отключению положительной клеммы. Повторите те же шаги: отверните гайку, отсоедините клемму от аккумулятора.

После отключения обеих клемм аккумулятора, убедитесь, что они не соприкасаются с металлическими частями автомобиля, чтобы избежать короткого замыкания.

Теперь аккумулятор автомобиля полностью отключен и вы можете безопасно продолжать установку 2дин магнитолы в Рено Логан.

Как установить аудиосистему?

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:

1. Из проема вынимаем заглушку и обнаруживаем ISO-разъем. С его помощью подсоединяем кабели и антенну.
2. В посадочное гнездо под головное устройство, то есть где будет стоять штатная магнитола, устанавливаем каркас и закрепляем его посредством подгибания соответствующих «усов».
3. К магнитоле подключаем разъем типа «ISO» и антенный модуль. Если возникает необходимость «перейти» с евро-разъема на азиатскую версию, то применяем соответствующий переходник.
4. Установка магнитолы в проем производится до ощущения эффекта защелкивания. Если в дальнейшем потребуется демонтировать аудиоустройство, то эту работу можно выполнить, только используя специальные ключи, которые присутствуют в комплекте с головным устройством.
5. Переходник и антенну для Renault Logan можно купить в специализированной реализационной сети, где собственно и приобретается штатная магнитола.

Тонкости при монтаже громкоговорящих устройств в заднюю полку

Для установки громкоговорителей кормы потребуется дополнить присутствующий ISO-разъем недостающим комплектом клемм и выполнить прокладку кабеля к месту монтажа. Если приходится адаптировать нештатные устройства, то пользуемся переходником. Для этого клеммы припаиваем к кабелям, применяемым для коммутации.

Имеющиеся в Рено Логан штатные вырезы в полке предназначаются только под установку пятидюймовых громкоговорителей. При монтаже нестандартных головок с повышенным диаметром пользуемся специальными промежуточными вставками или соответствующим подиумом. Чтобы смонтировать динамики в модели 2014г. требуется произвести такие действия:

Для подключения динамических головок потребуется около 10 м двужильного кабеля. Его прокладку лучше выполнять по какой-нибудь из сторон салона (рекомендуется по правой). Здесь у Рено Логан располагается центральный жгут коммутационных проводов.

Прокладку кабеля начинаем от ISO-разъема, проводим за передней панелью, опускаем до уровня порога, демонтировав перед этим накладку с кузовной стойки. Далее кабель протягиваем по жгуту (фиксируем к нему хомутами) до места заднего сидения. Ввод провода в багажное отделение осуществляем через штатное отверстие. Для этого потребуется демонтировать обшивку с задней стойки и извлечь катушку правого ременного устройства системы безопасности.

Определение необходимых инструментов и материалов

Перед тем как приступить к установке 2дин магнитолы в автомобиль Рено Логан, необходимо обеспечить наличие следующих инструментов и материалов:

Набор инструментов: отвертки разных размеров, инструмент для снятия панели приборов, ключи для демонтажа аккумулятора и других креплений.

Магнитола 2дин: необходимо выбрать модель, подходящую для автомобиля Рено Логан

Убедитесь, что все функции, необходимые вам, доступны на выбранной модели.

Адаптер питания: позволяет подключить магнитолу к электрической системе автомобиля.

Адаптер для подключения: требуется для подключения новой магнитолы к штатной АС и другим системам автомобиля.

Антенна: необходима для получения радиосигнала.

Кабельные клипсы и кабельные хомуты: помогут организовать аккуратную и безопасную укладку проводов.

Инструкция по установке: важно ознакомиться с инструкцией от производителя магнитолы и штатной АС, чтобы правильно подключить все провода и настройки.. Прежде чем приступить к самой установке, осмотрите все инструменты и материалы, убедитесь, что у вас есть все необходимое

Это поможет избежать неожиданных проблем и предупредить потенциальные ошибки в процессе установки

Прежде чем приступить к самой установке, осмотрите все инструменты и материалы, убедитесь, что у вас есть все необходимое. Это поможет избежать неожиданных проблем и предупредить потенциальные ошибки в процессе установки.

Аудиоподготовка

Перед проведением процедуры нужно убедиться в наличии антенны, коммутационных кабелей и жгута для подсоединения питания. Основные этапы аудиоподготовки:

1. Подключите динамические головки проводами сечением 0.75 мм2.
2. Соблюдайте полярность.
3. Проведите виброизоляцию деталей кузова, которые прилегают к месту монтажа громкоговорителей.

Вот и все, штатная магнитола установлена. Самостоятельно выполненное мероприятие по аудиоподготовке Рено Логан значительно выгоднее такового, произведенного в специальном сервисе. Но здесь следует выяснить момент, касающийся сохранения гарантии.

Демонтаж штатной магнитолы

Шаг 1: Подготовьте необходимые инструменты для демонтажа штатной магнитолы в вашем Рено Логан. Вам потребуется плоская отвертка, специальный ключ для извлечения магнитолы из панели и кабель для отключения проводов.

Шаг 2: Откройте капот вашего автомобиля и отсоедините отрицательный провод от аккумулятора, чтобы избежать короткого замыкания.

Шаг 3: Вставьте плоскую отвертку в щель между панелью и штатной магнитолой

Осторожно поднимите панель, чтобы открыть доступ к креплениям магнитолы

Шаг 4: Используйте специальный ключ для извлечения магнитолы из панели

Вставьте ключ в отверстия по бокам магнитолы и осторожно тяните ее к себе, чтобы она освободилась из своего места

Шаг 5: Отключите провода от задней части магнитолы. Для этого отсоедините разъемы, ослабьте зажимы или отпустите фиксаторы, если они есть.

Шаг 6: Теперь вы можете полностью извлечь штатную магнитолу из автомобиля и продолжить установку новой 2дин магнитолы.

Замена штатной магнитолы в LOGAN II на сенсорную стандарта 2 DIN

Renault Logan, 2008

Комментарии 22

Такой вопрос. Какие сложности возникли со старыми разъемами на магнитоле, при подключении к новой магнитоле ? Спасибо

Сорри, что не сразу ответил, вообще никаких!Вот перешёл на магнитолу от idoing, работает год без проблем!ссылка:

Доброго времени суток. Отличный, подробный материал. У меня такая же стоит на рено дастер, думаю поменять. Спасибо .удачи на дорогах

Спасибо, удачи, ни гвоздя ни жезла

Установка магнитолы в замен штатной от компании Idoing :www.drive2.ru/l/566131941145837867/

Самый геморрой это снимать серую рамку. Я когда менял свое ГУ с низу обломил одно крепление. с этой рамкой надо быть очень аккуратным она очень сильно сидит на месте.

Согласен, есть видео где снимают панель целиком, я пробовал не смог.

Да тоже видел. Но не пробовал. а так взял на всякий случай натфилем чуток спилил замки на этих ножках . Вдруг понадобится ещё снимать

Согласен, иногда мне требовалось несколько раз снимать панель (люблю эксперименты), чтобы не сломать этот ободок, снял его на время, и ездил без него

Натфелям замочки чуть стоят. Потом можно будет спокойно даже рукой его снимать… И держится хорошо

Самый геморрой это снимать серую рамку. Я когда менял свое ГУ с низу обломил одно крепление. с этой рамкой надо быть очень аккуратным она очень сильно сидит на месте.

Очень легко рамка снимается, раз 30 снимал, пластиковой карточкой один угол отдать, дальше рукой, отшелкивается прекрасно.

что ты там делал раз 30?

С мафоном проблемы были, то одно то другое, потом провода гремели, обматывал их карпетрм, подключал выносной микрофон

Самый геморрой это снимать серую рамку. Я когда менял свое ГУ с низу обломил одно крепление. с этой рамкой надо быть очень аккуратным она очень сильно сидит на месте.

Все легко снимается, что ты тут страх наводишь, а потом люди едут в сервисы бабло отдают, если ты рукажоп, то не пиши херню

Рукожоп это ты . Начнем с этогоА я говорю фак как есть. Я машину что с такую что новую можно сказать до винтика расзирал сам и собирал. И говорю как есть

Знаешь, это было бы отличое руководство «Как сэкономить, и установить дешёвую магнитолу». Но она же ведь нифига не дешёвая!За такие деньги можно купить гораздо лучший вариант. Без переходной рамки, с бОльшим экраном, с КАН БУС модулем, с без геморройным подключением родного джойстика, с DSP платой. И тд, и тп…

Короче, глядя на сумму в голове один вопрос: «Почему такой странный выбор?».

Привет, тут уже установил другую, от Idoing, скоро будет запись в б/ж. Эта от ATOTO удачно переехала в Логан fz 1. Запись в б/ж буду выкладывать последовательно, как дел.

Всё описано кроме главного. Что за магнитола, какие характеристики? Можно бы и ссылочку прикрппить…16800 это ИТОГО? Вместе с рамкой и с ОБД?

Подготовка рабочего места

Перед началом установки 2din магнитолы в Рено Логан необходимо подготовить рабочее место. Вам понадобятся следующие инструменты:

• Отвертка или отвертка с плоским лезвием. Этот инструмент понадобится для откручивания болтов и креплений на старой магнитоле. Убедитесь, что отвертка соответствует размеру болтов и винтов, которые нужно открутить.
• Проводники и клеммники. Для подключения новой магнитолы вам может понадобиться припой и провода разных цветов. Клеммники помогут надежно закрепить провода.
• Обрезная пила или нож для резки пластика. Если вам потребуется увеличить отверстие для магнитолы, понадобятся инструменты для резки пластика.

Вы также можете заказать специальные инструменты для установки магнитолы, которые помогут сделать процесс более удобным и быстрым. Не забудьте приготовить все необходимые инструменты перед началом работы, чтобы не тратить время на их поиск в процессе установки.

Установка 2 DIN магнитолы в Renault Logan

• Файлы
• Двигатель

Штатный размер для установки магнитолы в Renault Logan первой и второй фазы, а также нового поколения имеет стандартные параметры – 1 DIN (178 х 50 х 180 мм)

В данной статье описан процесс установки двухдиновой магнитолы на примере Renault Logan второй фазы (после 2009 г.в.) на базе штатной рамки 1DIN

На первой фазе Renault Logan (после 2009 г.в.) установка аналогична, но если на второй фазе штатную рамку можно переделать, то на первой фазе понадобится переходная рамка, см. фото:

Стоимость переходных рамок на Renault Logan в среднем 2 500 рублей.

В данной статье описан процесс переделывания рамки 1din в 2din

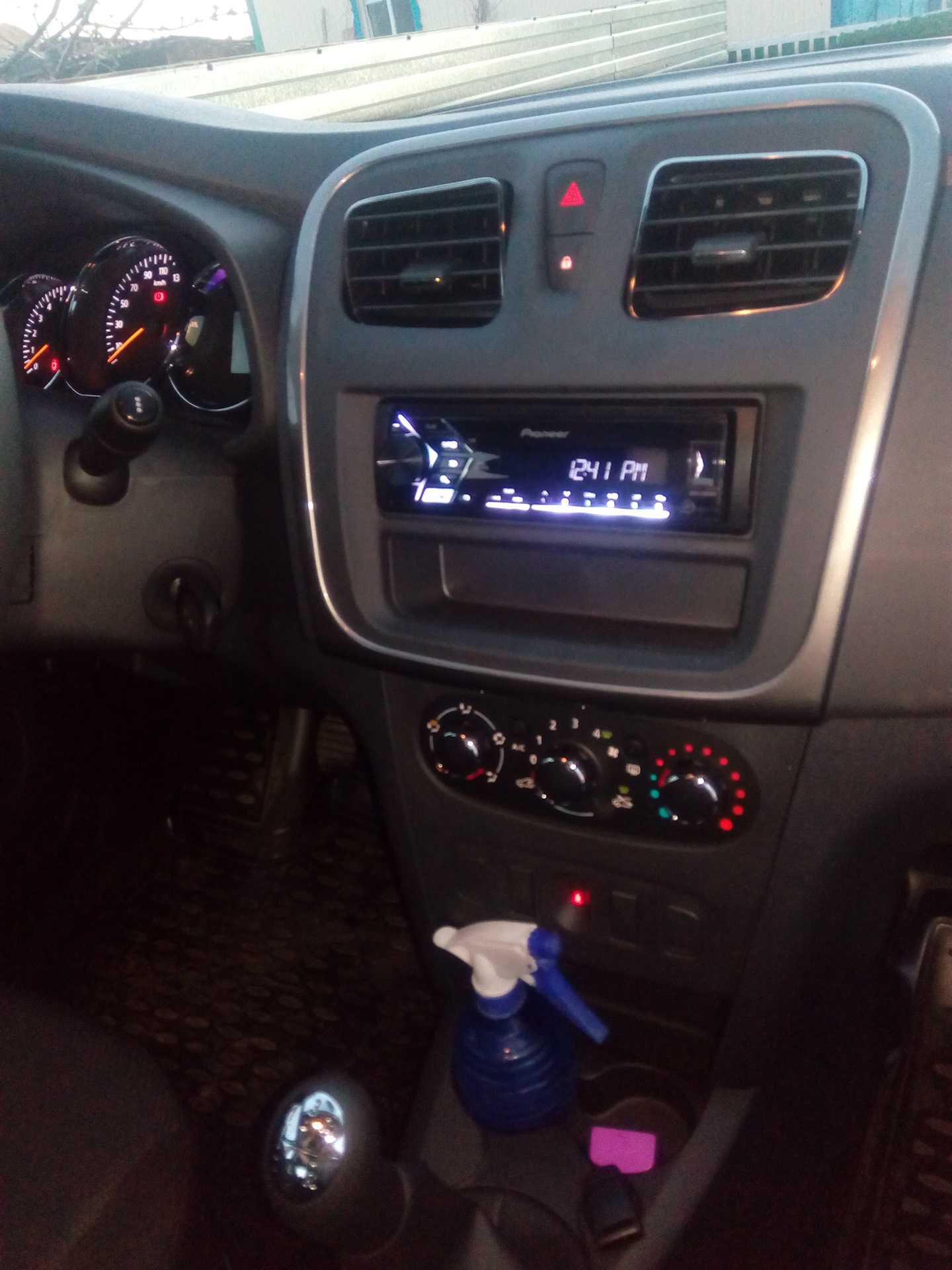

Для начала работ необходимо снять штатную магнитолу и пластиковую панель (рамку)

Снимаем панель на защелках, вынимаем кнопки

Обклеиваем хорошим бумажным скотчем планируемое место выреза, отмеряем нужный размер.

Физический размер стандарта 2 DIN – 178 х 100 х 180 мм.

В нашем случае получается впритык к воздуховодам и нижним кнопкам.

Далее примеряем рамку, примеряем магнитолу в рамке и вырезаем всё лишнее в посадочном отсеке

Понадобится вырезать всё, что отмечено пунктиром на фото

Данная деталь будет не нужна

В результате нехитрых хирургических операций получаем отсек для установки двухдиновой магнитолы в Рено Логан

Приступаем к установке двухдиновой магнитолы JVC AVX 736

Подключаем стандартный ISO штекер, который есть в комплекте магнитолы.

Резать провода не нужно.

Фиолетовый провод подключается к “плюсу” лампы заднего хода. Это необходимо для работы камеры заднего вида (при её установке)

Зеленый провод подключается к идущему на индикатор включенного ручного тормоза (ручника). Эта мера является страховкой от просмотра видео во время движения автомобиля. В целях безопасности крайне рекомендуется это выполнить.

При желании подключить можно к корпусу (“на массу”), тогда видео будет работать во время движения.

Закрепляем магнитолу с помощью саморезов

Так выглядит установленная магнитола с рамкой из комплекта, но без штатной пластиковой панели.

Панель придется доработать. Или установить готовую переходную рамку на 2 DIN.

Итоговый вариант переделанной рамки для установки двухдиновой магнитолы на Logan.

В данном случае её ошкурили для последующей аквапечати.

USB-провод выводим в любое удобное место. В данном случае бардачок.

Дополнительно можно установить USB-розетку.

Также смотрите в идеоотчет об установке 2DIN магнитолы в Renault Logan первой фазы (до 2009 г.в.)

Хотите улучшить статью — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом
