Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

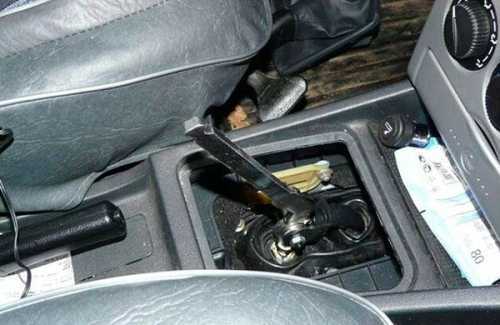

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

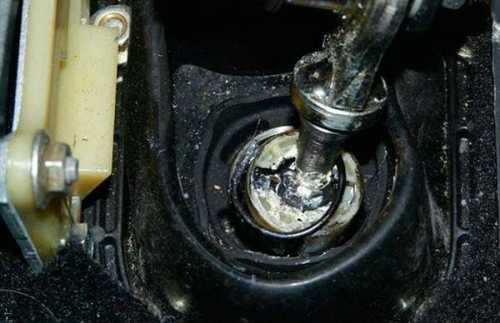

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).— Выполняем центрирование рычага (закрепляем его в удобное положение).— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Снятие и разборка привода управления коробкой передач Лада Приора

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага.

Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода.

Детали шаровой опоры меняем при их большом износе или поломке.

Тягу управления меняем при ее деформации.

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

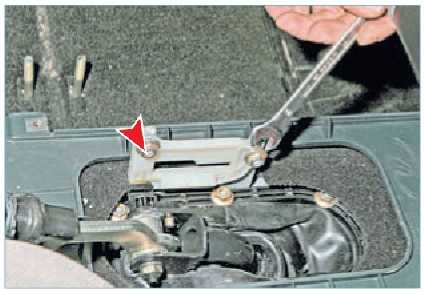

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

Снимаем накладку кронштейна.
Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод.

Для наглядности показываем эти операции на снятом приводе.

Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля.

Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину.
Снимаем защитный чехол со шпилек крепления прижимной пластины.

Снизу автомобиля снимаем брызговик силового агрегата (см.

Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач.
Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Накидным ключом «на 13» отворачиваем гайку оси рычага…

Крестообразной отверткой отворачиваем винт крепления оси рычага переключения передач к тяге управления.

Вынимаем ось.
Снимаем защитный чехол с рычага переключения передач.

Вынимаем дистанционную втулку.

Поддев шлицевой отверткой, вынимаем втулки оси рычага.

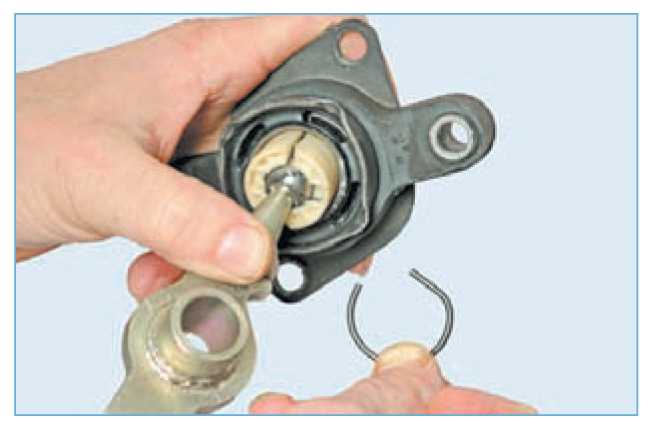

Поддеваем шлицевой отверткой отогнутый конец стопорного кольца…

…и вынимаем кольцо.

Вынимаем рычаг с шаровой опорой и пружиной из обоймы шаровой опоры.

Снимаем вкладыш с шаровой опоры.

Снимаем шаровую опору с рычага переключения передач.

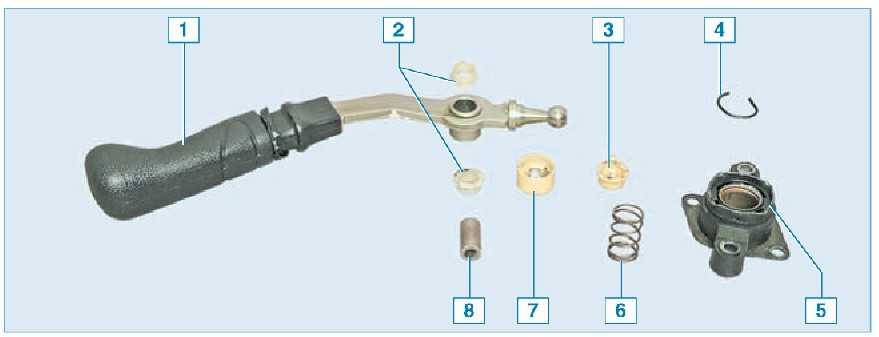

Элементы привода управления:

1 — рычаг переключения передач;

2 — втулка оси рычага переключения передач;

3 — шаровая опора;

4 — стопорное кольцо;

5 — обойма шаровой опоры;

6 — пружина;

7 — вкладыш;

8 — дистанционная втулка

Собираем и устанавливаем привод управления коробкой передач в обратной последовательности. В шаровую опору рычага перед сборкой закладываем смазку ЛСЦ-15. Устанавливаем тягу управления на хвостовик шарнира штока переключателя передач по ранее нанесенным меткам. Проверяем правильность установки привода — ничто не должно мешать перемещению рычага, передачи должны включаться легко и без заеданий.

В противном случае необходимо отрегулировать привод. Для регулировки привода потребуется помощник. Ослабив затяжку гайки стяжного болта хомута, снимаем тягу управления с хвостовика шарнира штока переключателя передач. Убеждаемся, что шток переключателя в коробке передач находится в нейтральном положении. Устанавливаем шток переключателя в положение включения передачи заднего хода. Для этого поворачиваем пассатижами за хвостовик шарнира шток переключателя против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая усилие пружины, и вдавливаем шток внутрь коробки передач до фиксации.

Надеваем на хвостовик шарнира тягу управления (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен оказаться в крайнем переднем положении паза накладки кронштейна блокировки заднего хода.

В этом положении тяги управления и штока переключателя передач затягиваем хомут тяги.

Видео по теме «Lada Priora. Снятие и разборка привода управления коробкой передач»
