Стойки мазда 3, способы диагностики и замена

Отличия амортизаторов масляного и газового типа

Многие автовладельцы интересуются данным вопросом. Желают выбрать наиболее оптимальный продукт для своего технического средства в процессе ремонта.

Наиболее распространенный тип элемента подвески. Самый мягкий и плавный в работе. Внутри поршневого цилиндра залито исключительно трансмиссионное масло. Ход штока в одну сторону, то есть после фазы сжатия, выталкивает шток металлическая пружина стойки амортизатора.

Демпфер, так часто называют стойку амортизатора, лучше использовать на пересеченной местности. Где качество дорожного полотна «желает лучшего». На магистралях и городских трассах демпферы не столь эффективны.

Наряду с плюсами, демпферы масляного типа обладают недостатками: в процессе торможения слишком низко проседает передняя часть машины. Это небезопасно, особенно при движении на бездорожье. При резком старте автомобиля задняя часть проседает, что также небезопасно.

При вхождении в повороты на скорости свыше 90 км /час машину кренит, водитель испытывает трудности с управлением.

Демпфер жестче своего предшественника на 15 – 17 %. Основное отличие от предыдущего аналога в содержимом поршневого цилиндра. Вместо трансмиссионного масла закачан газ, но его объем равен половине объема цилиндра. В верхней части цилиндра заправлено масло. После фазы сжатия шток выходит самостоятельно, отбойная пружина лишь частично помогает выйти в исходное положение.

Демпферы жесткие, но для использования в условиях городской черты пригодны, в меньшей степени для проселочных трасс.

Внутри поршневого цилиндра также закачан газ под высоким давлением, но его объем увеличен в два раза (100%). Данный тип демпфера очень жесткий, поэтому его используют для гоночных треков. Излишняя жесткость одновременно является жирным минусом данного типа амортизаторов.

Даже самая незначительная ямка будет хорошо ощутима в салоне автомобиля, чем и вызовет дискомфорт.

Характерные причины преждевременного износа демпферов

Повреждение, деформация сальника на штоке;
Избыточное скопление грязи, пыли, влаги в области расположения пыльника;
Коррозия штока, металлического цилиндра;
Задиры, нарушение герметичности цилиндра;
Брак при изготовлении;
Деформация опорного подшипника;
Механическое повреждение извне, что повлекло выход из строя амортизатора.

Диагностика и неисправности амортизаторов

Первым признаком выхода из строя этих деталей является неустойчивое поведение автомобиля во время движения. Отметим, что опора амортизатора Мазда 3 в случае повреждения нуждается в обязательной замене, поскольку относится к невосстанавливаемым элементам. Об этом свидетельствует появление кренов кузова машины, особенно при полной посадке. Помимо этого, ощущается сильная вибрация в салоне даже при движении по ровной поверхности. При вхождении в поворот теряется контакт колес с дорожным полотном, из-за чего автомобиль может перевернуться.

Конструкция задней подвески Мазды 3

Существуют несколько методов диагностики амортизаторов, которые позволят наиболее точно определить их состояние:

Визуальный осмотр
Проверка подвески на специальном стенде
Оценка управляемости машины во время движения с различной скоростью и по различным поверхностям
Простым покачиванием автомобиля

Подчеркнем, что каждый из методов имеет свои преимущества и недостатки, но наиболее точным из них является стендовая диагностика. Вкратце опишем каждый из способов.

Самый бюджетный вариант диагностики, в ходе которого определяется целостность детали. Выполняется на эстакаде, яме либо подъемнике. Главной сутью визуального осмотра является выявление потеков масла на амортизаторах, которые свидетельствуют о потере герметичности.

Проверка подвески на специальном стенде

На диагностическом оборудовании оценивается степень износа каждого из амортизаторов и тестируется их работоспособность при различных нагрузках. При помощи этого способа опытный механик может с высокой точностью определить оставшийся эксплуатационный ресурс детали. Его недостатками является сложность, высокая стоимость и недоступность на большинстве небольших СТО.

Оценка управляемости автомобиля

Гасители колебаний кузова подлежат обязательной замене, если при скорости движения свыше 70 км/ч транспортное средство начинает идти в занос. Кроме этого, наблюдается раскачивание кузова, резко снижается управляемость.

Данный способ позволяет выявить полностью неисправный элемент. Достаточно покачать машину за какой-либо из углов, и оценить ее поведение после этой процедуры. Слишком длительное раскачивание кузова, быстрая остановка или отсутствие реакции на раскачивание – явные признаки неисправности амортизаторов.

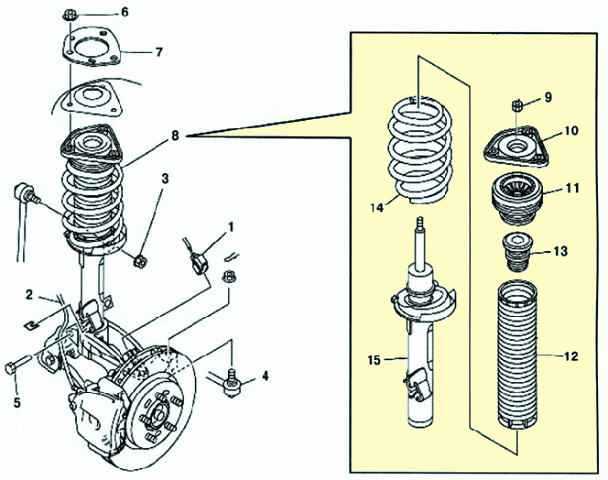

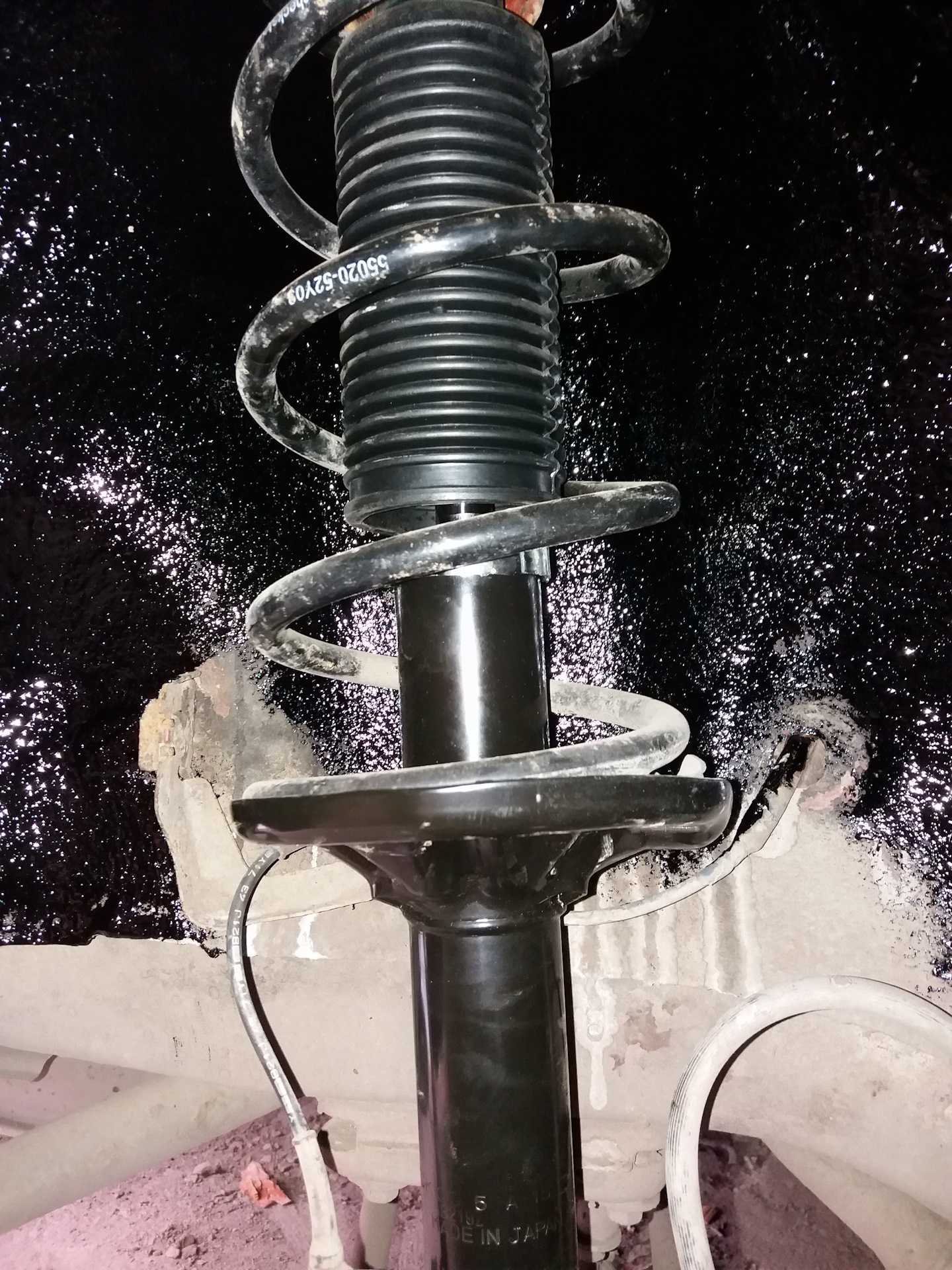

Замена переднего амортизатора Мазда 3

По аналогии с задней стойкой домкратим переднюю часть, выжимаем стояночный тормоз, снимаем колесо;
Отвинчиваем датчик скорости на ступице, кронштейн, тормозной шланг;
Ключом на «14» выкручиваем гайки стойки стабилизатора, извлекаем ее с посадочного места;
Ослабляем крепления верхней стойки (три гайки);

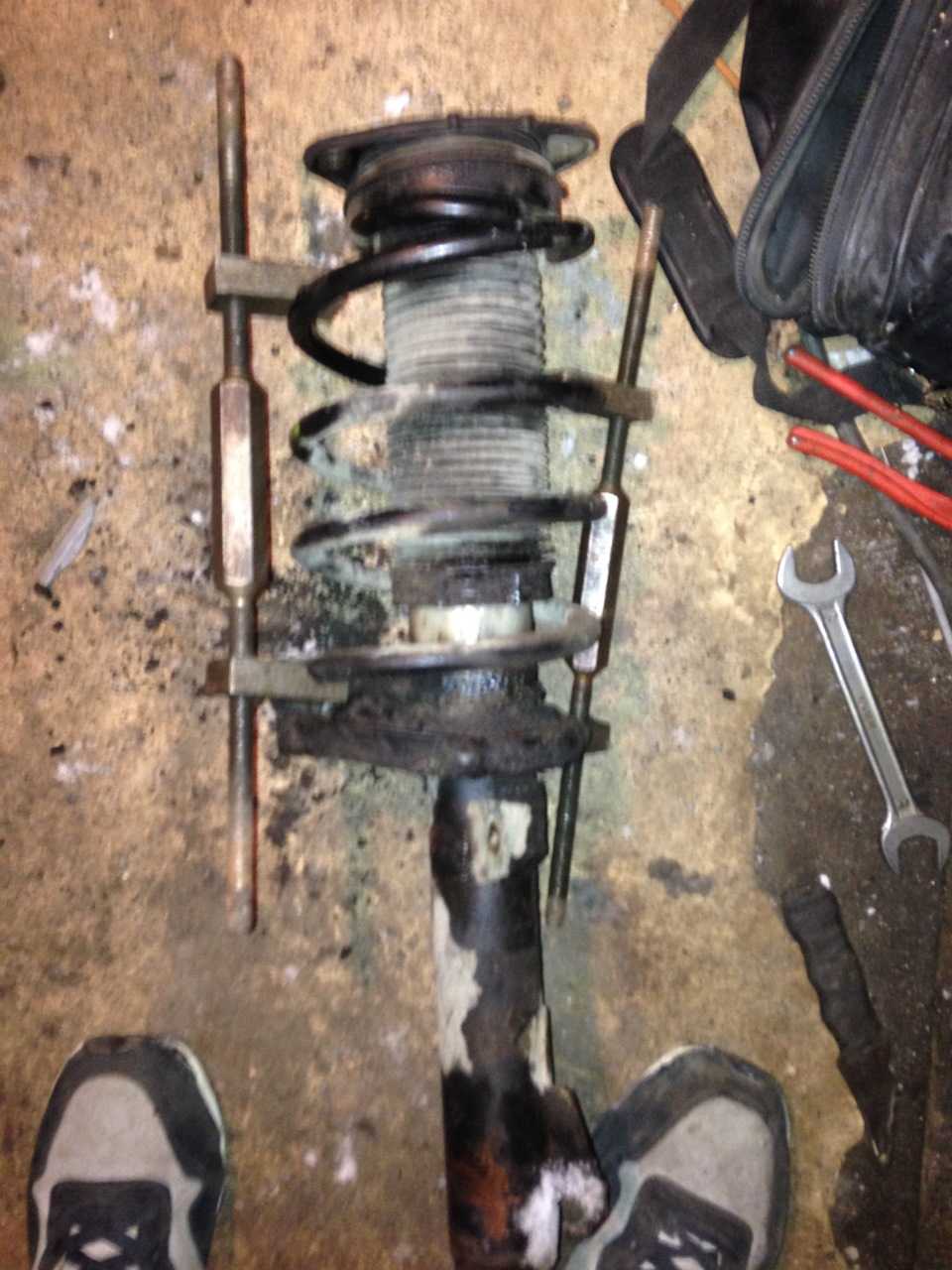

Съемником сжимаем два – три витка пружины для удобства проведения работ;
Отвинчиваем нижнее крепление, окончательно снимаем верхний крепеж;
Извлекаем демпфер в сборе, помещаем на верстак для разборки;
Проводим дефектовку механизма подвески;

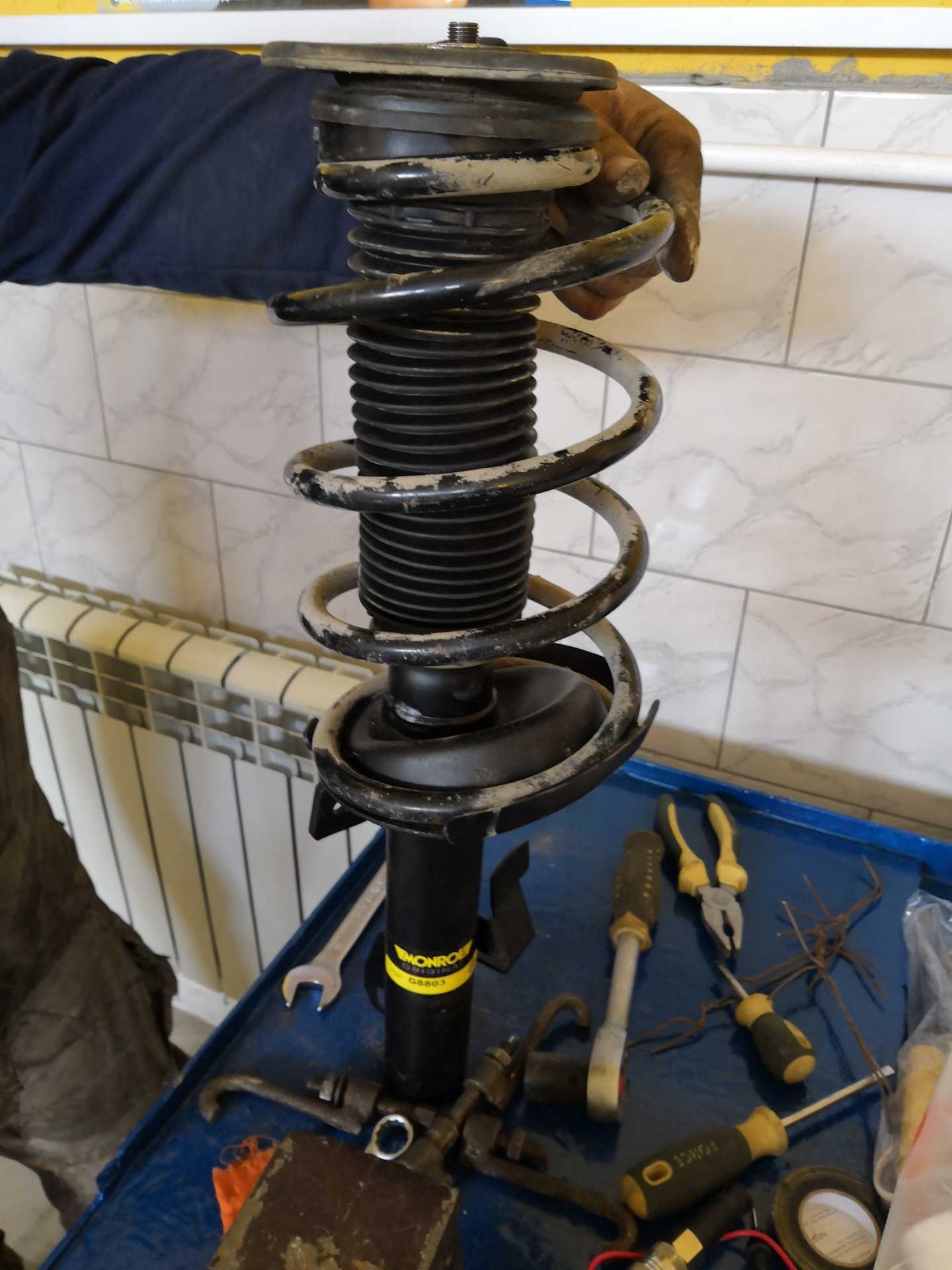

Собираем конструкцию в следующем порядке: надеваем новый отбойник, пружину, проворачиваем их по меткам, которые нанесены на внешнюю поверхность. Они должны совпадать;
Сжимаем пружины съемником так, чтобы она уместилась между металлическими чашами – опорами;
Затягиваем гайку штока с усилием 52,9 Н/м;
Фиксируем стойку стабилизатора, завершаем сборку в обратной последовательности.

На противоположной стороне заменяем второй демпфер.

Задние амортизаторы для Mazda 3 (BK)

На задних колесах амортизаторы не делятся в зависимости от стороны установки. По своим характеристикам задние не имеют отличий от передних. Единственное отличие в том, что на задней подвеске жесткость оригинальных амортизаторов не чувствуется так критически, как спереди.

Оригинальные задние амортизаторы имеют тот же набор проблем с посторонними периодическими стуками, и не слишком высокой надежностью.

Размеры задних амортизаторов на Mazda 3 BK
Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учета штока), мм	Ход штока, мм	Цена, руб.
BRY028910	12,5	38	475	235	5000

Аналоги задних амортизаторов на Мазду 3 первого поколения

Несмотря на то, что жесткость заводских амортизаторов задней подвески не так критична, водители все же в большинстве случаев отдают предпочтение заменителям. Модели, пользующиеся наивысшим спросом, представлены ниже.

Производитель	Артикул	Цена, руб.
Sachs	313419	2200
KYB	343412	2000
LYNXauto	G12423LR	1200

Какие амортизаторы лучше купить на Мазду 3 BK? Если ориентировался на мнения автовладельцев, то явным фаворитом являются стойки от Каяба, серии Excel-G (газомаслянные). Данная серия является наиболее покупаемой и самой распространенной. Отмечается, что они мягче родных амортизаторов, лучше ведут себя на неровностях, и надежнее. Но с данными амортизаторами есть один минус – на рынке присутствует много подделок, а также некачественно произведенных партий товара. Поэтому покупать лучше у проверенных продавцов.

Если нужно подешевле – то лучшими в соотношении цена/качество являются Monroe. Из за ряда причин, описанных выше, оригинал рекомендовать не имеет смысла.Менять амортизаторы на Мазде 3 BK нужно по их состоянию. Оригинальные же амортизаторы в отдельных случаях выхаживают до 80 тыс. км, но если брать усредненные значение, то это будет 50 – 60 тыс. км.

Всем привет, хочу поменять передние стойки амортизаторов и опорные подшипники. Подскажите кто какие ставил и, желательно, артикулы. И что еще требуется для замены?

Mileage: 155000 km

Продлеваем срок службы подвески

Срок службы амортизаторов напрямую зависит от грамотной установки и соблюдения условий эксплуатации. Главные враги амортизатора – это ямы и грязь. Для защиты от грязи устанавливаются резиновые пыльники штоков, что повышает ресурс этого узла подвески. А вот с ямами бороться сложнее. Нежелательно сочетание быстрого движения с большой нагрузкой на амортизаторы по грязной и неровной дороге со множеством жестких ударов. И не забывайте мыть детали подвески. Грязная пружина ржавеет быстрее и чаще ломается.

Амортизаторы Мазда 3 БЛ, опоры, стойки: замена передних, задних, артикулы на Mazda 3 BL

В автомобилях Мазда 3 BL установлены заводские газомасляные стойки амортизаторов. Их замена довольно сложный процесс, но кроме стяжек для пружин никакой другой специальный инструмент не потребуется. Воспользовавшись нашим материалом, легко заменить амортизаторы Mazda 3 BL своими руками.

Признаки выхода из строя амортизаторов

Понять, что стойки Mazda 3 неисправны можно по тому, как ведет себя машина на дороге. Стойки повреждены, если:

Резкое торможение приводит к раскачиванию. Когда подвеска Mazda 3 в норме автомобиль качнется один раз, не более.
Автомобиль дольше тормозит. Это как раз связано с раскачиванием во время торможения. Стойки во время торможения не справляются с вибрацией, и передняя часть автомобиля начинает колебаться вверх-вниз. Как следствие, передние колеса испытывают меньшую нагрузку, торможение становится не достаточно эффективным.
При движении чувствуется дискомфорт. Это и усталость, и укачивание от постоянного колебания автомобиля.
Авто наклоняется в сторону при резких и крутых поворотах больше чем обычно. Ходовая у Мазда 3 плотная, кренится не сильно.
Mazda 3 ведет в сторону. Водитель вынужден постоянно поддерживать траекторию движения подруливанием.

Учитывайте, что амортизационные стойки теряют работоспособность постепенно, ухудшение ездовых свойств не всегда заметно водителю.
Целесообразно диагностировать подвеску Mazda 3 комплексно, так как все вышеуказанные проблемы могут возникать и при повреждении других деталей ходовой.

При проведении диагностики первое, что сделает специалист — осмотрит амортизаторы. Неисправность можно определить визуально. На это укажут потеки на корпусе и штоке, повреждение корпуса стойки и его креплений.

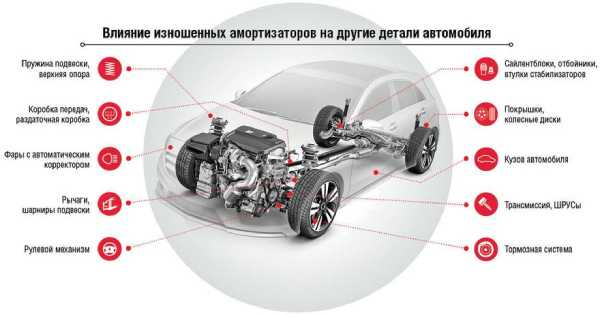

Все элементы подвески Mazda 3 взаимосвязаны между собой, поэтому следствие неправильной работы амортизаторов — дополнительная нагрузка на другие детали.

Если диагностика подтвердила неисправность амортизаторов Мазда 3 БЛ, то тянуть с заменой не стоит. Во-первых, неисправные стойки — это ухудшение управляемости, т.е. больший риск ДТП. Во-вторых, ускорение износа других деталей ходовой.

Артикулы амортизаторов, опорных подшипников, опор, пыльников, отбойников

Оригинальный правый передний амортизатор — BR5V-34-700B, BBM2-34-700C, BBM2-34-700C9A.

Оригинальный левый передний амортизатор — BR5V34900B, BBM2-34-900C, BBM2-34-900C9A.

Есть и хорошие аналоги амортизаторов на Мазда 3. Переднего правого:

STELLOX 4214-0588-SX
FENOX A51002
FINWHALE 13095GR
Monroe G8803
KAYABA 334700.

Переднего левого:

DODA 1060140054
STELLOX 4214-0589-SX
FINWHALE 13096GL
Monroe G8804
KAYABA 334701.

Для замены составных частей стоек рассмотрите следующие артикулы.

Артикулы отличного заменителя оригинала опоры переднего амортизатора:

FEBI BILSTEIN 30786
PATRON PSE4606
BSG 30-700-225
LEMFORDER 35913 01
KAYABA SM5589
MASUMA SAM4103
Monroe MK282.

Каталожный номер оригинального опорного подшипника Mazda B39D-34-38XA. Есть и хорошие заменители оригинального опорного подшипника передней стойки Mazda 3 BL:

STELLOX 26-17128-SX
PATRON PSE4417
QUATTRO FRENI QF52D00006
NTN-SNR M252.11
NTN-SNR KB652.13.

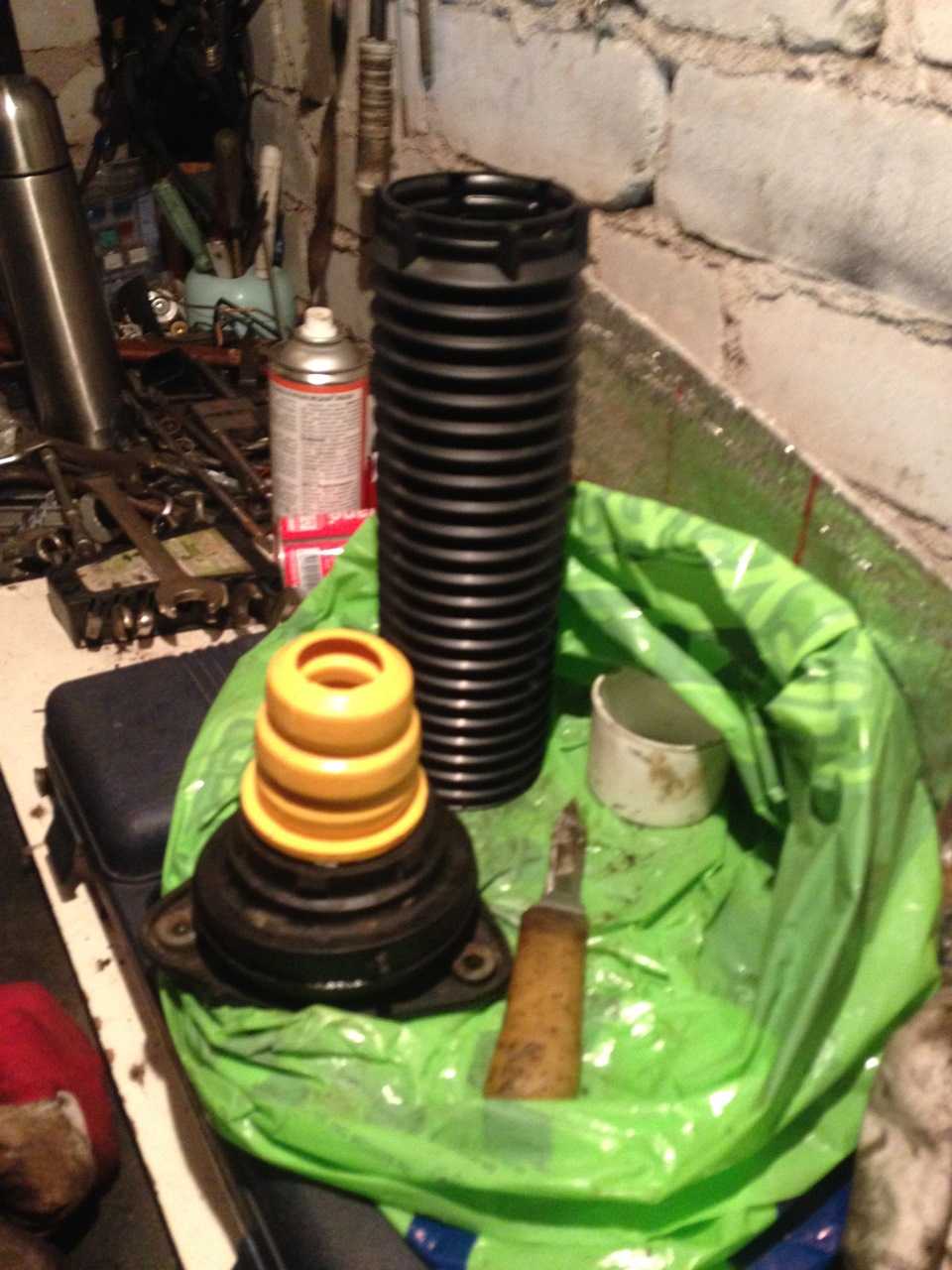

Артикулы пыльников и отбойников передних стоек:

QUATTRO FRENI QF00V00025
AMIWA 13-39-086
MASUMA MAD4008

Какие амортизаторы поставить на Мазда 3?

Для обеспечения комфортного передвижения на автомобиле в конструкцию его подвески включены специальные гасители колебаний кузова – амортизаторы Мазда 3. В случае если деталь неисправна, все неровности дорог будут ощущаться во время движения на автомобиле, ухудшая комфорт на всей протяженности поездки. Помимо этого, неисправность элементов негативно отражается на состоянии кузова, ходовой части и системе рулевого управления.

Передние и задние стойки на Мазда 3, пружины и опоры Raceland

Характерной особенностью, которая присутствует на Mazda 3, является то, что в случае несоответствия параметров покрышек передней колесной пары, либо износ их протекторов, приводит к преждевременному повреждению амортизаторов. На автомобиле чаще всего устанавливают следующие их типы:

Гидравлические – особенностью их функционирования являются поступательные движения штока внутри масляной камеры. Отличаются простотой конструкции и приемлемой стоимостью. Полностью отрабатывают свой ресурс.
Газомасляные – функционируют намного эффективнее первого типа, однако, отличаются более дорогой стоимостью. Отлично отрабатывают на любой поверхности и при любых дорожных условиях, делая максимально комфортной любую поездку на автомобиле. В продаже представлено большое количество деталей различных производителей. Характеризовать положительно или отрицательно их в рамках этой публикации мы не будем. Скажем только, что популярностью у владельцев модели пользуются амортизаторы следующих производителей: Monroe G8803 – G8804, Hola SH21-0616, Kayaba 343412, Sachs 313419, Mazda CDY028910 9A и Mazda BRY028910. Эти комплектующие хорошо адаптированы к сложным дорожным условиям.

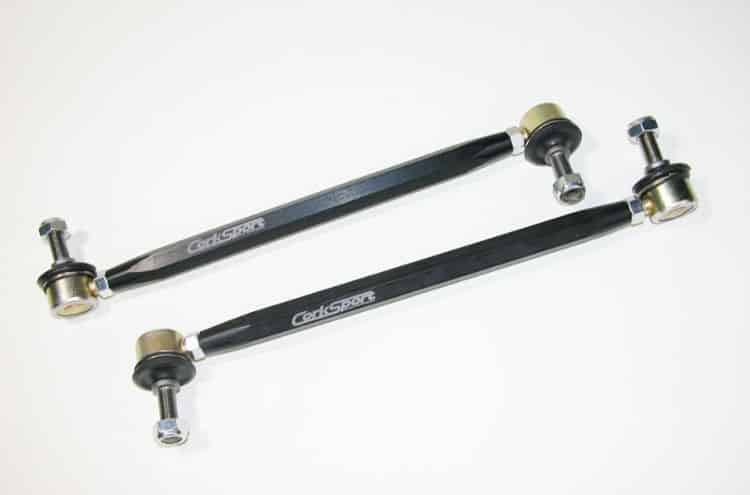

Как поменять стойки стабилизатора (линки) своими руками

После выбора оригинальных или же неоригинальных стоек перед автовладельцем встает вопрос самой замены детали. Для этого необходимо произвести ряд последовательных действий, которые в дальнейшем будут очень полезны.

Необходимо поднять машину домкратом, после чего снять колесо. Там будут видны сами стойки стабилизатора. Далее последовательно нужно снять гайки: сначала нижнюю, затем только верхнюю. Для удобства снятия стойки стабилизатора, полезно несколько приподнять домкратом передний рычаг. Вставляем заранее подготовленную линку стабилизатора.

Для владельцев автомобиля Мазда 3 весь процесс замены стоек стабилизатора занимает порядка 30 минут.

Выбор передних и задних стоек амортизатора на Мазда 3 (оригиналы, аналоги)

Каталожный артикул	Цена (Руб.)	Каталожный артикул	Цена (Руб.)
Оригинал передние
B32T34900D левый	От 4900 / шт.	B32T34700D правый	От 4900 / шт.
BBM234700C	–/–	BBM234900C	–/–
Аналоги BK: 1.4 / 84 л.с. / 80 л.с. / 1.6 / 105 л.с. / 109 л.с. / 150 л.с. / 143 л.с. / 2.3 MPS Turbo / 260 л.с. (2003 – 2009 г.в.)
KYB 343412 задний (без отличий)	От 2100	JAPKO MJ33035 Зад. Газ.	От 1400
KYB 334701 Передний левый (ПЛ)	От 3100	JAPKO MJ33033 ПЛ	От 2700
KYB 334700 Передний правый (ПП)	–/–	Пыльник амортизатора FEBEST MZSHB-MZ3F	От 500
FEBEST MZD-MZ3F (ПП)	От 2700	FEBEST MZSHB-M3R	–/–
Отбойник амортизатора FEBEST MZD-MZ323F	От 550	FEBEST MZD-003	От 2100
Втулка FEBEST MZAB-067	От 450	LYNXauto G32785R	От 2180
STELLOX 42140588SX	От 1950	LYNXauto G32785L	–/–
MONROE G8804	–/–	MONROE 23992	–/–
MONROE G8803	От 2100	ORIGINAL IMPERIUM 37013	От 1900 – 2100
SACHS 313419	–/–	SACHS 313415	–/–
SACHS 313411	–/–	ASHIKA MA33034	–/–
FENOX A61230	–/–	MA-33033	–/–
A61198	–/–	FEBEST MZAB-067	–/–
A22005	–/–	STELLOX 42140588SX	–/–
A51003	–/–	MONROE G8804	–/–
A61231	–/–	G8803	–/–
A61199	–/–	G 23992	–/–
ORIGINAL IMPERIUM 37013	–/–	SACHS 313 419	–/–
ASHIKA MA-33034	–/–	FENOX A61230	–/–
MA-33033	–/–	A61198	–/–

Замена амортизаторов и стоек стабилизаторов

Замена амортизаторов Мазда 3 довольно трудоемкая операция, требующая специального оборудования. Целесообразно проводить ее на станции технического обслуживания.

Если вы решите самостоятельно поменять передние амортизаторы Мазда 3 BK, представляем наши рекомендации:

Поднимаем при помощи домкрата переднюю часть автомобиля.
Снимаем колесо.
Отсоединяем разъем датчика АБС и снимаем жгут проводов, закрепленных в районе стойки стабилизатора.
Снимаем прижимную планку крепления тормозного шланга.
Отодвигаем шланг вниз.
Откручиваем гайку стойки стабилизатора.
Снимаем стойку стабилизатора, надавив на стабилизатор сверху.
Откручиваем болт поворотного кулака.
Устанавливаем стяжки на пружину и фиксируем.
Ударами кувалды по поворотному кулаку смещаем его вниз.
Ослабляем гайку крепления штока амортизатора в подкапотном пространстве.

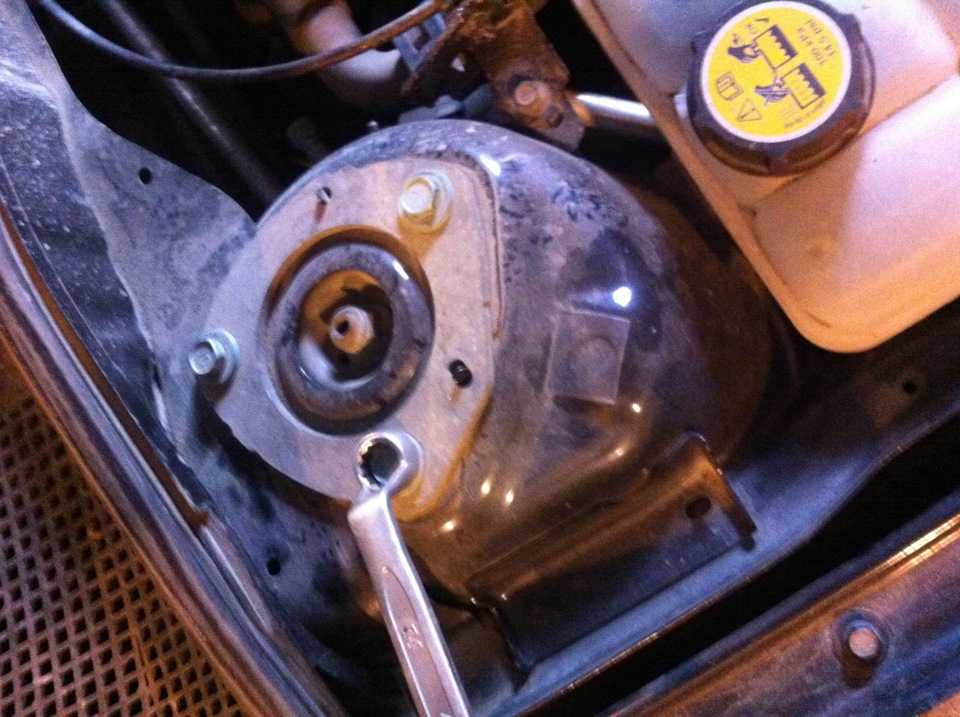

Откручиваем болты крепления опоры амортизатора.
Стягиваем пружину и полностью вытаскиваем амортизаторную стойку из поворотного кулака.

ВАЖНО! Когда вытаскиваете стойку, придерживайте рукой тормозной диск, чтобы он не завалился и не потянул за собой пыльник ШРУСа. Как только амортизатор достали, зафиксируйте тормозной диск, чтобы он не опрокинулся

Стягиваем пружину так, чтобы появился минимальный зазор между пружиной и опорным подшипником.
Откручиваем гайку крепления штока амортизатора до конца.
Снимаем со стойки опору, подшипник, пыльник.

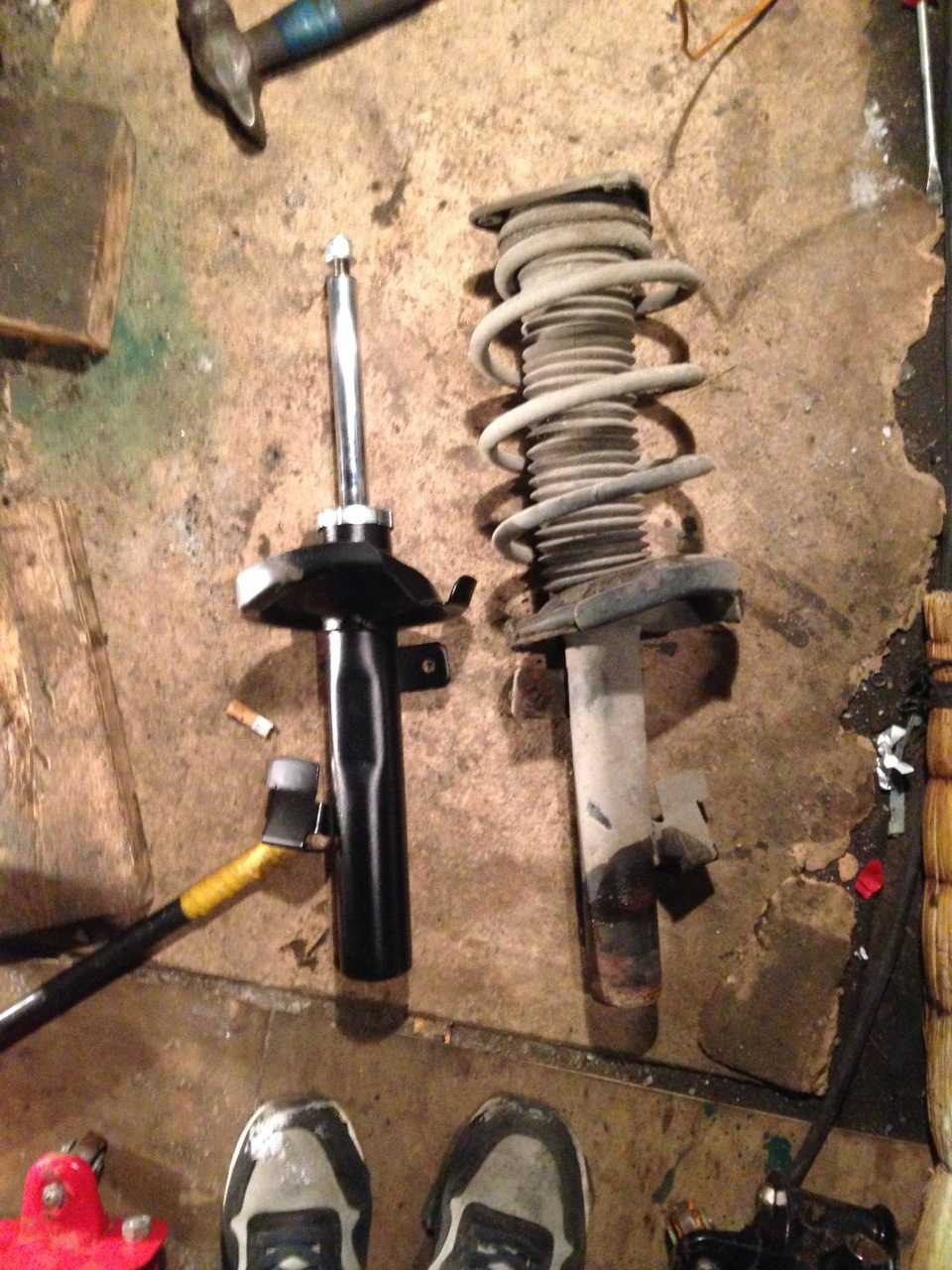

Меняем амортизаторы на новые.
Стягиваем пружину и собираем все в обратной последовательности.

Замена задних амортизаторов Мазда 3 выглядит следующим образом:

Снимаем заднее колесо.
Снимаем подкрылок.
Откручиваем два болта крепления амортизатора сверху к кузову.
Откручиваем нижний болт крепления к заднему продольному рычагу.
Снимаем амортизатор вместе с опорной чашкой.
Новые детали устанавливаем в обратной последовательности.

Выбор неоригинальных аналогов Мазда 3

Даже человеку, не вращающемся в кругу любителей автомобиля Мазда, известно, что основное отличие оригинальных запасных частей от неоригинальных в цене. Если же деталь является настолько уязвимой, что приходится менять очень часто, то можно заменить оригинальную запчасть неоригинальной. Что позволит владельцу сэкономить.

Однако, следует помнить, в чем же принципиальные отличия между оригинальными и неоригинальными деталями.

Детали, изготовляемые на заводах «Mazda» обладают гарантийным сроком, в отличие от тех, которые привезены из Китая и т.д.
Неоригинальные детали производятся без согласования с представителями компании «Mazda». А это значит, что производство не знакомо с японскими технологиями производства.
Детали, произведенные без согласования с представителями компании мазда, исключительно на совести хозяина машины. Так как они могут быть неудовлетворительны для конкретной модели.

Recommendations

Я бы поставил аморты Bilstein B4 или Monroe. Хотя сам перед еще не перебирал, на зад ставил Monroe нареканий на 20 тысяч нет, по жесткости примерно как оригинал мб чуть мягче и цены адекватные. На каябу очень много негативных отзывов от знакомых и друзей, но не потому что бренд плохой, просто на рынке подделок больше чем оригинала, да и цену за них ломят относительно, да и жесткие они. Опоры и подшипники SKF норм вариант. Напиши потом че поставил и как ощущения.

Взял Монро стойки и опорники от Форда fo mo co. Ставить наверно в понедельник буду

Поставил амортизаторы SenSen, вроде как на одном заводе с каябой делают, около года откатал, нареканий нет, дешего и работает отлично. Опоры и подшипники SKF.Амотризаторы 42140588 и 42140589Опоры с подшипниками VKDA 35426 — 2шт

Просто мнение…Скопировал комментарий.

Mazda-STOЗа 15 лет работы с Мазда, думаю установил на трешку амортизаторов не одну тысячу штук и кое какую статистику имею на этот счет.Каяба — в целом бренд очень хороший — уверенный лидер среди производителей амортизаторов. Но, НЕ УМЕЮТ ОНИ ДЕЛАТЬ АМОРТИЗАТОРЫ ДЛЯ МАЗДА 3.Причем утверждение Каяба и оригинал — одно и тоже крайне ошибочно. Никогда Каяба не делела амортизаторы для Мазда 3.Fo Mo Ko и оригинал — одно и тоже. А Каяба даже размеры правильно не выдержала.По Каяба у меня было огромное количество рекламаций, я просто устал менять их по гарантии, и поэтому поставил на них жирный крест.Каяба для Мазда 3 не рекомендую.

BilsteinB4 — тоже один из монстров в производстве амортизаторов. В моем рейтинге занимают первое место, так как рекламаций нет совсем, за все время ни одной замены по гарантии! По характеристикам идеально подходят для установки на машины с 2х литровым мотором.Рекомендую.

Monroe — тоже именитый производитель амортизаторов, делают очень удачные амортизаторы для Мазда 3. Обращения по гарантии были, но они на столько минимальны, что ими можно пренебречь. По характеристикам идеально подходят для установки на машины с мотором 1,6Рекомендую.

Boge «Automatic» — просто мы не работаем с этим брендом, поэтому здесь без комментариев.

И еще, очень не маловажный момент.При установке новых амортизаторов рекомендую обязательно заменить опорные подшипники и опоры амортизаторов. Это слабое звено у Мазда 3 и поэтому их лучше заменить сразу дабы не снимать потом амортизаторы еще раз.Здесь лучшим выбором будет:Опорные подшипники Форд или SKFОпоры тоже Форд или SKFвсе остальное не будет адекватно работать.У SKF есть очень удачный установочный комплект, в него входит: два подшипника, две опоры, два отбойника и два пыльника, вот номер этого комплекта — VKDR 35426T

На автомобиле марки Мазда третьего поколения по умолчанию передние и задние стойки амортизаторов установлены газомасляного типа. Модели, изготавливающиеся для нужд японского рынка, оснащены элементами подвески газового типа.

Как показывает практика, при условии умеренной эксплуатации, неагрессивном стиле вождения средний ресурс использования элемента подвески не менее 75 – 90 тыс. км. Нередки случаи замены на 110 – 125 тыс. км.

Передний левый и правый амортизаторы отличаются между собой конструкционно. Это нужно знать, если планируете самостоятельную установку.

Замена задних стоек мазда 3

Слабым местом в машине является подвеска, а конкретно – амортизаторы и стойки Мазда 3. И дело вовсе не в каких-либо недоработках или несознательности конструкторов. Чаще виной виной этому становися неудовлетворительное состояние дорог.

К сожалению, проблемы с подвеской (неисправность ее элементов) могут послужить причиной ДТП.

Какие амортизаторы поставить на Мазда 3?

Для обеспечения комфортного передвижения на автомобиле в конструкцию его подвески включены специальные гасители колебаний кузова – амортизаторы Мазда 3.

В случае если деталь неисправна, все неровности дорог будут ощущаться во время движения на автомобиле, ухудшая комфорт на всей протяженности поездки.

Помимо этого, неисправность элементов негативно отражается на состоянии кузова, ходовой части и системе рулевого управления.

Гидравлические – особенностью их функционирования являются поступательные движения штока внутри масляной камеры. Отличаются простотой конструкции и приемлемой стоимостью. Полностью отрабатывают свой ресурс.
Газомасляные – функционируют намного эффективнее первого типа, однако, отличаются более дорогой стоимостью. Отлично отрабатывают на любой поверхности и при любых дорожных условиях, делая максимально комфортной любую поездку на автомобиле. В продаже представлено большое количество деталей различных производителей. Характеризовать положительно или отрицательно их в рамках этой публикации мы не будем. Скажем только, что популярностью у владельцев модели пользуются амортизаторы следующих производителей: Monroe G8803 – G8804, Hola SH21-0616, Kayaba 343412, Sachs 313419, Mazda CDY028910 9A и Mazda BRY028910. Эти комплектующие хорошо адаптированы к сложным дорожным условиям.

Часто задаваемые вопросы

1. Как правильно собрать переднюю стойку на Мазда 3 БК?

Сборка передней стойки Мазда 3 БК включает несколько этапов:

— Сначала необходимо снять колесо и предварительно отсоединить стабилизатор поперечной устойчивости.

— Затем необходимо отсоединить втулку крепления амортизатора. Для этого прижмите фланец наружным ключом и отверните болт.

— Перед снятием гайки крепления амортизатора обязательно пометьте положение нижней части шарового шарнира. Это позволит вернуть его в нужное положение при сборке.

— Отсоедините гайку с помощью специального ключа и снимите амортизатор.

— Теперь детально осмотрите состояние всех деталей передней стойки. При наличии износа или повреждений замените их новыми.

— Перед сборкой передней стойки убедитесь, что все детали чисты и сухие. Затем установите новый или отремонтированный амортизатор в обратном порядке.

2. Какие инструменты потребуются для сборки передней стойки Мазда 3 БК?

Для сборки передней стойки Мазда 3 БК вам понадобятся следующие инструменты:

— Гаечный ключ или шестигранный ключ

— Ключ-выколотка для снятия гаек и болтов

— Ключ-головка для отвертки или внутренний гаечный ключ

— Молоток

— Накидной ключ или ударный ключ

— Ключ для снятия и установки шарового шарнира

— Ключ для отворачивания гайки крепления амортизатора

— Ключ для затягивания гайки крепления амортизатора

3. Как определить необходимость замены передней стойки Мазда 3 БК?

Если вы заметили следующие признаки, то необходима замена передней стойки Мазда 3 БК:

— Заметное ухудшение управляемости автомобиля, скрип или стук при проезде через неровности дороги.

— Мягкая подвеска, которая не надежно удерживает автомобиль на дороге.

— Утечка масла из амортизаторов.

— Езда на автомобиле стала более неустойчивой и требует больше усилий для управления.

4. Как выбрать качественную переднюю стойку для Мазда 3 БК?

При выборе передней стойки для Мазда 3 БК обратите внимание на следующие аспекты:

— Проверьте производителя и бренд. Отдайте предпочтение надежным и известным производителям.

— Обратите внимание на гарантийный срок и условия возврата товара. Качественные передние стойки часто имеют длительный гарантийный период

— Исследуйте отзывы и рейтинги товара. Узнайте о положительном опыте других автовладельцев.

Замена и проверка передней амортстойки Mazda 3

Отверните болт крепления датчика скорости колеса. Отверните болт крепления кронштейна тормозного шланга.

Отверните гайку крепления стойки стабилизатора и болт крепления нижней части амортизатора

Рис. 1 Компоненты передней амортизаторной стойки: 1 – разъем жгута проводов датчика скорости колеса антиблокировочной системы тормозов; 2 – тормозной шланг; 3 – верхняя гайка стойки стабилизатора; 4 – наконечник рулевой тяги; 5 – нижний болт амортизатора; 6 – верхняя гайка амортизатора; 7 – элемент жесткости; 8 – амортизатор и цилиндрическая пружина; 9 – гайка штока поршня; 10 – резиновая опора; 11 – подшипник; 12 – защитный чехол; 13 – буфер хода сжатия; 14 – цилиндрическая пружина; 15 – передний амортизатор

Снимите динамический демпфер. Открутите болт крепления вилки амортизатора.

Ослабьте, но не откру чивайте окончательно три гайки крепления верхней крышки стойки амортизатора.

Снимите амортизатор в сборе и зафиксируйте его на специальном стенде.

Закройте пружину тканью и установите специальные приспособления.

Рис. 2 Снятие гайки крепления штока амортизатора

Сожмите пружину с помощью приспособления и отверните гайку крепления штока амортизатора (рис. 2).

Проверка

Проверьте амортизатор на наличие повреждений и утечки масла.

Проверьте, нет ли следов повреждений или износа на резиновой втулке.

Выдвиньте и утопите шток амортизатора не менее трех раз.

Убедитесь в том, что сила сопротивления не изменяется и отсутствует необычный шум.

При наличии неисправности, замените амортизатор. Утопите шток амортизатора и отпустите его.

Рис. 3 Проверка свободного хода штока амортизатора

Убедитесь в том, что шток выдвигается полностью с нормальной скоростью (рис. 3).

Установка

Временно установите цилиндрическую пружину, защитный чехол и резиновую опору на амортизаторе так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.

Рис. 4 Маркировка компонентов амортизаторной стойки

Промаркируйте цилиндрическую пружину, защитный чехол и резиновую опору для надлежащей установки, как показано на рисунке рис. 4.

Выровняйте метки цилиндрической пружины и защитного чехла.

Оберните цилиндрическую пружину и защитный чехол куском ткани, затем установите специальные приспособления.

Рис. 5 Сжатие цилиндрической пружины

Сожмите цилиндрическую пружину, используя специальные приспособления (рис. 5).

Установите амортизатор так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.

Удостоверьтесь, что метки на амортизаторе и защитном чехле совпадают.

Установите резиновую опору и гайку штока поршня, затем снимите специальные приспособления. Момент затяжки гайки штока поршня: 39,2–52,9 Нм.

Рис. 6 Установка резьбовых шпилек: 1 — внешняя сторона; 2 — левая сторона; 3 — перед; 4 — правая сторона; 5 — внешняя сторона; 6 — положение установки стойки стабилизатора; 7 — проекция демпфера

Установите резьбовые шпильки под углом 27-33° относительно стойки стабилизатора (линия центра), по направлению к внутренней стороне автомобиля (рис. 6).

Рис. 7 Установка вилки амортизатора: 1 — динамический демпфер; 2 — метки

Установите вилку амортизатора и выровняйте ее по меткам вместе с динамическим демпфером (рис. 7).

Затяните болт крепления вилки. Остальные компоненты установите в порядке, обратном снятию
