Какие инструменты понадобятся для открытия двери УАЗ Патриот?
Если у вас сломалась ручка задней двери УАЗ Патриот и вы не можете ее открыть, вам может понадобиться некоторый инструмент для решения этой проблемы. Вот некоторые инструменты, которые могут пригодиться:
- Отвертка с плоским лезвием: Этот инструмент может использоваться для извлечения открытки или другого тонкого предмета, которым можно попытаться открыть дверь через маленькую щель.
- Плоскогубцы: Плоскогубцы могут быть полезны для захвата и потягивания чего-либо внутри двери, чтобы попытаться открыть ее.
- Ключ-торцевик: Если у вас есть ключ-торцевик, вы можете использовать его для разборки и удаления внутренних элементов двери, чтобы получить доступ к механизму открытия.
- Проволока или крюк: Использование проволоки или крюка может быть полезным для попытки подцепить и вытащить замок или ручку, чтобы открыть дверь.
Важно отметить, что использование этих инструментов для открытия двери может потребовать определенной техники и может повредить дверь или замок. Рекомендуется обратиться к специалисту или автомастерской для решения этой проблемы
Устройство гидромуфты (вязкостной муфты) привода вентилятора УАЗ
В автомобилях УАЗ используются вязкостные муфты с двухступенчатой системой управления. Такие муфты имеют несколько более сложное устройство, чем однокамерные вискомуты ранних выпусков, однако они обеспечивают лучшую работу вентилятора и предотвращают некоторые негативные эффекты. Муфты различных моделей имеют принципиально одинаковое устройство, отличаясь только некоторыми деталями. Поэтому рассмотрим здесь общее устройство вискомуфты автомобилей УАЗ.
Основу муфты составляют две детали: корпус и расположенный внутри него ротор. Установка ротора внутри корпуса производится через подшипники на валу ротора, сам вал переходит во фланец, с помощью которого фискомуфта монтируется на шкиве водяного насоса. Ротор делит внутреннее пространство корпуса на две полости, которые, в свою очередь, специальными пластинами (промежуточными шайбами, они жестко соединены с корпусом) также делятся на две камеры. В итоге внутри муфты образуется четыре полости: две рабочие камеры, расположенные по обе стороны ротора, и два резервуара, расположенные с обратных сторон от пластин.
Со стороны рабочих камер на роторе и шайбах выполнены кольцевые ребра, которые многократно увеличивают площадь поверхности камер и повышают эффективность работы муфты. В сущности, рабочие камеры — это «лабиринты» полостей, в которых циркулирует рабочая жидкость. Такое решение позволяет отказаться от использования пакета фрикционных дисков и упростить конструкцию вискомуфты.
В передней шайбе выполнено четыре впускных канала, расположенных с противоположных сторон. Один канал с каждой стороны связан с передней рабочей камерой, второй — с задней рабочей камерой. Причем для подачи жидкости в заднюю рабочую камеру в роторе выполнены окна. В корпусе муфты либо между передней пластиной и корпусом выполнены перепускные (возвратные) каналы, обеспечивающие подачу жидкости из рабочих камер в передний резервуар.
Впускные каналы закрыты широкой биметаллической пластиной, которая прижата к передней шайбе. Через центр передней стенки корпуса муфты пропущен штифт, который удерживает биметаллическую пластину, а с внешней стороны соединен со спиральной биметаллической пружиной. Биметаллическая пружина через штифт жестко связана с биметаллической пластиной, при этом пластина вместе со штифтом может поворачиваться на некоторый угол, открывая или закрывая впускные каналы.
Однако при повороте биметаллической пластины открывается только один из впускных каналов, открытие второго канала происходит при более высокой температуре вследствие изгиба биметаллической пластины. Таким образом, впускные каналы и биметаллическая пластина образуют систему клапанов, которые открываются и закрываются в зависимости от температуры муфты.
На торце ротора выполнены косые зубья (зубчатый венец), которые играют роль насоса для перекачки рабочей жидкости из рабочих камер в передний резервуар.
Корпус муфты обычно изготавливается из алюминиевого сплава, обладающего высокой теплопроводностью. С внешней стороны корпус имеет оребрение, увеличивающее площадь поверхности муфты. Оба эти решения направлены на снижение тепловой инерционности вискомуфты — благодаря теплопроводному материалу и развитой системе ребер муфта быстрее нагревается и остывает, обеспечивая изменение скорости вращения вентилятора с минимальным запаздыванием за изменением температуры двигателя.
В передней части корпуса муфты предусмотрены шпильки для монтажа крыльчатки, также шпильки закрывают отверстия, через которые в полость гидромуфты заливается рабочая жидкость. В продаже также есть вискомуфты в сборе с крыльчаткой. Иногда имеет смысл покупать именно такую муфту, так как сегодня в УАЗах чаще используются пластиковые вентиляторы, а их срок службы заметно ниже, чем у металлических вентиляторов старой конструкции.
Снятие и установка наружной ручки передней двери
Снимите обивку двери
Отсоедините тягу от привода наружной ручки
Отверните две гайки крепления наружной ручки к внешней панели двери
Снимите наружную ручку
Установка в обратной последовательности
Как снять внутреннюю ручку передней двери
Снимите обивку передней двери
Выверните два винта крепления внутренней ручки открывания передней двери
Снимите ручку, выведя ее из зацепления с тягой
Выверните три винта крепления кронштейна внутренней ручки
Снимите кронштейн
Устанавливаем в обратной последовательности

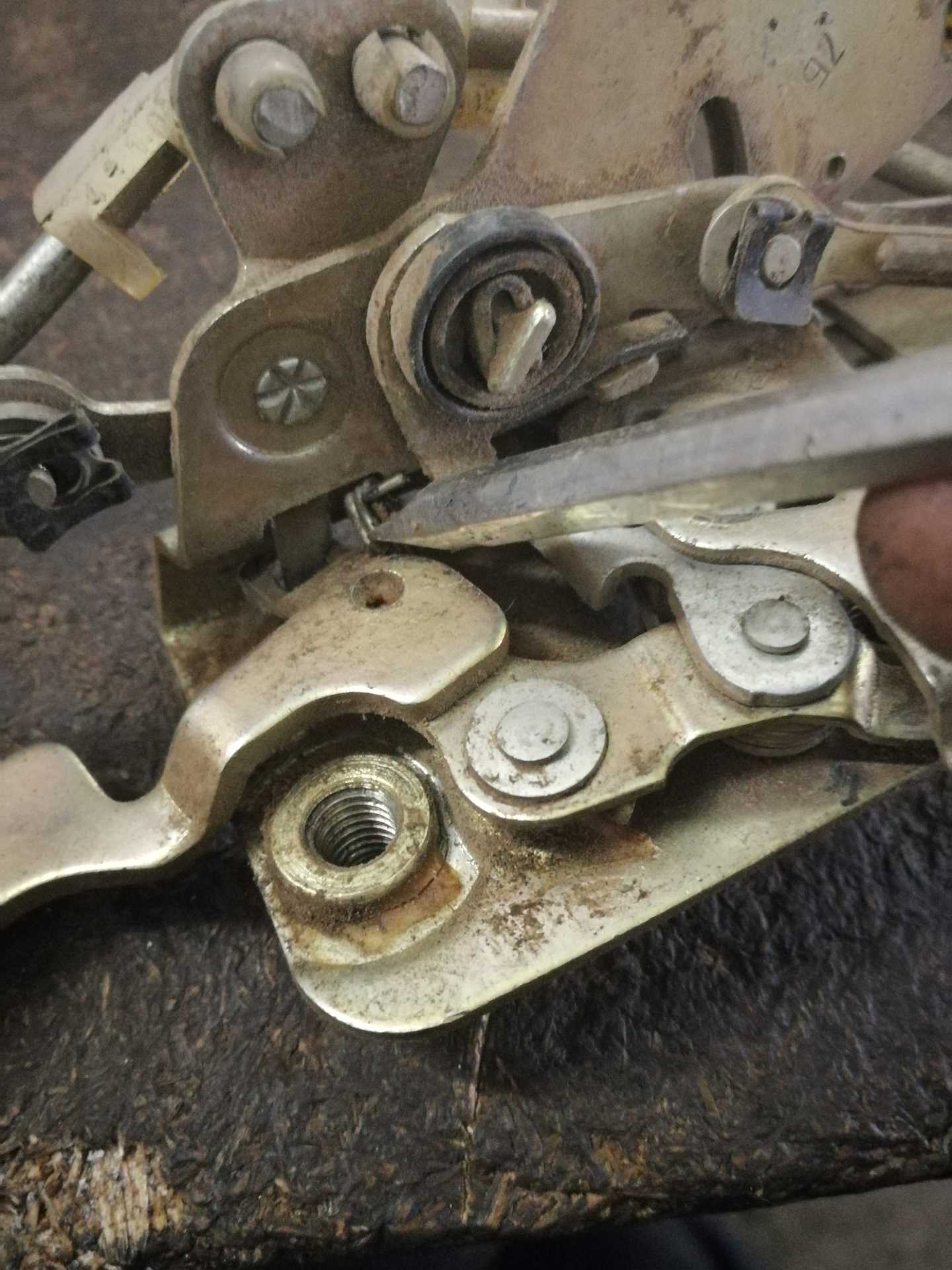

Снятие замка передней двери
Снимите обивку передней двери.
Снимите внутреннюю ручку открывания двери и выведите ее из зацепления с тягой.
Отсоедините тягу привода выключения замка.
Отсоедините тягу наружной ручки
Отсоедините тягу электропривода блокировки замка.
Выверните два винта
Снимите наружный замок
Извлеките внутренний замок.
Разъедините колодку жгута проводов электропривода блокировки двери.
Выверните два винта
Извлеките электропривод блокировки двери.
Для снятия защелки замка передней двери выверните два винта ее крепления к стойке кузова и снимите защелку.
Установите замок передней двери и все остальные детали в порядке, обратном снятию.
При необходимости отрегулируйте четкость запирания замка передней двери перемещением защелки, предварительно ослабив винты ее крепления
Замена личинки замка передней двери
Снимите обивку передней двери.
Отсоедините тягу привода выключения замка.
Поддев отверткой, извлеките скобу крепления выключателя замка к внешней панели двери
Извлеките выключатель замка.
Вставьте ключ в цилиндр выключения замка.
Извлеките штифт крепления сектора
Снимите сектор с цилиндра
Разожмите и снимите возвратную пружину
Выньте цилиндр замка.
Установите новый цилиндр выключателя замка в порядке, обратном снятию.
Снятие ограничителя открывания двери
Снимите обивку передней двери.
С помощи выколотки и молотка аккуратно выбейте штифт ограничителя двери
Извлеките его.
Выверните два болта крепления стопора ограничителя
Извлеките ограничитель двери
Установите детали в порядке, обратном снятию.
Замена стекла передней двери
Снимите обивку передней двери.
Снимите уплотнитель стекла
Поднимите стеклоподъемник до совпадения отверстий на панели двери с болтами крепления стекла
Придерживая стекло, выверните два болта крепления стекла к ползуну стеклоподъемника.
Извлеките стекло из двери, вынимая его вверх и поворачивая в проеме двери, как показано на фото 4.
Установите стекло передней двери и все остальные детали в порядке, обратном снятию.
Снятие стеклоподъемника передней двери
Стеклоподъемники передних дверей оснащены электроприводом.
Снимите стекло передней двери.
Извлекать стекло из двери необязательно, достаточно отсоединить его от стеклоподъемника и зафиксировать в крайнем верхнем положении, например, с помощью отвертки, отрезков хлорвиниловой трубки подходящего диаметра или малярного скотча.
Разъедините колодку жгута проводов стеклоподъемника.
Отверните одну гайку нижнего крепления направляющей стеклоподъемника к панели двери
Отверните одну гайку верхнего крепления
Извлеките стеклоподъемник из полости двери через монтажное отверстие в ее внутренней панели
Установите стеклоподъемник и все остальные детали в порядке, обратном снятию.
Снятие передней двери
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите обивку передней двери.
Разъедините колодку жгута проводов электропривода выключателя замка
Разъедините колодку стеклоподъемника
Разъедините колодку электропривода зеркала.
Вытяните жгут проводов из монтажного отверстия в проеме двери.
Выверните два болта крепления вилки ограничителя двери
Снимите переднее крыло.
Выверните два нижних болта крепления двери к передней стойке кузова
Выверните два верхних болта, а затем снимите дверь.
Установите переднюю дверь в порядке, обратном снятию.
Смажьте оси петель моторным маслом, а ограничитель открывания двери консистентной смазкой.
Штатная шумоизоляция в автомобиле «УАЗ Патриот»
Так уж вышло, что не посчитал нужным сделать качественную шумоизоляцию в салоне, поэтому при езде раздаются самые различные звуки. Пластиковые элементы прикреплены на саморезы, на полу под ковролином шумоизоляция представлена тонким слоем виброизоляции и сплена (4 мм). Сильный стук издают направляющие замков, которые обернуты изолентой ПВХ.
Вся обшивка собрана на одноразовых пистонах. Потолочная обшивка обтянута тканью, под ней — металлическая крыша с кусками поролона, которые, судя по всему, играют роль виброизоляции. В дверях штатной шумоизоляции практически нет. Двери пустые, а потому стуки от пластиковых элементов раздаются в них особенно звонко.
При движении в салон проникают звуки трения колес о дорогу, шум двигателя, плохо зафиксированные металлические и пластиковые элементы салона постоянно вибрируют и стучат, создавая многогранный гул. Чтобы избавиться от этих посторонних звуков, нужно обработать шумо- и виброизоляционными материалами все поверхности внутри салона. При этом каждый отдельный элемент кузова будет укрыт в несколько слоев, что позволит не только добиться частичной звуконепроницаемости внутри салона, но и повысить теплоизоляционные характеристики авто, а также усилить и улучшить звук акустической системы.
Снятие и установка обивки двери задка
Вопрос о том, как снять обшивку двери УАЗ Патриот, начинает волновать водителей после трех-пяти лет эксплуатации. Учитывая условия передвижения, облицовка трескается, затирается, поэтому есть необходимость в ремонте механизмов открывания замков, стеклоподъемников. Облицовка двери или дверная карта представляет собой пластиковую панель с навесными элементами, которая вкручивается болтами на двери авто снятие обшивки двери уаз патриот 2019 внутренней стороны.
Ее назначение:. Перед тем как разобрать переднюю или заднюю дверь Уаз Патриот, потребуется приготовить необходимые инструменты:.
Самый простой способ снять обшивку дверей УАЗ Партиот
Если кроме демонтажа потребуется провести тюнинг дверной карты, а также понадобится материал для новой обшивки, клей, нож, саморезы. Демонтаж обивки УАЗ Патриот любого модельного года выпуска проводится по одному принципу. Рассмотрим, как разобрать дверную карту по шагам:. Во время демонтажа половина клипс ломается, снятие обшивки двери уаз патриот 2019 для замены рекомендуется использовать оригинальные пистоны УАЗ, цена набора из шт.
Сломанные крепежи выкручиваются с обшивки, на их место устанавливаются новые. Под дверной картой расположен лист влагозащитной пленки, которая крепится на дверку на герметик или саморезы.
Снять обшивку двери уаз патриот
Если необходимо разбирать дверь для ремонта замков, стеклоподъемника, установки новой шумоизоляции и пр. Одним из важных моментов, касающимся дополнительной установки в этом автомобиле третьего ряда сидений, является необходимость продумать и предусмотреть обязательное наличие у них ремней безопасности. Что, безусловно, жизненно необходимо пассажирам, оказавшимся на этих сидениях во время поездки, а также избавляет водителя от претензий со стороны сотрудников ГИБДД.
УАЗ Патриот г. Решил зашумить обшивку дверей. А еще показываю штатные динамики и полости. Заняться тюнингом салона самостоятельно или довериться в этом вопросе тем, для кого решение подобных задач является каждодневной работой — это личное решение каждого владельца УАЗ Патриот. Однако стоит помнить о следующем: перед тем, как приступить к воплощению мечты в реальность, необходимо тщательно продумать все желаемые изменения.
А при самостоятельном выполнении работ снятие обшивки двери уаз патриот 2019 стараться тщательно придерживаться их последовательности, согласно инструкциям, поскольку любая доработка обладает собственными исключительными особенностями.
снятие обшивки двери уаз патриот 2019 И поверьте: современные технологии и огромный выбор уникальных деталей и приспособлений позволяет превратить процесс тюнинга не только в полезное, но еще и в очень увлекательное занятие. УАЗ Патриот — отличная отечественная машина, совмещающая многие самые лучшие качества внедорожника, а продуманный и качественно выполненный тюнинг его салона поможет забыть о переохлаждении или перегреве, повысит общую комфортность поездок особенно длительных и даже заставит исключить потенциальную опасность получения травм и увечий.
Проведя тюнинг УАЗ Патриот, владелец получает на выходе автомобиль с потрясающей проходимостью, при этом снятие обшивки двери уаз патриот 2019 уступающий своим внешним видом и степенью комфортности нахождения в нем своим зарубежным аналогам.
В то же время не требующий огромных затрат на последующее обслуживание, благодаря гораздо более низкой стоимости запасных частей. Дорогие читатели!
Но теперь грязь с чемоданов стирать не пришлось. Благодаря иной жесткости демпферных пружинок ведомого диска уменьшились вибрации на холостом ходу и дребезжание при включении кондиционера. В следующем году ждем модернизированный вакуумный усилитель тормозов. А помните, как безобразно зудел и гремел рычаг выбора передач? Рычаг стал составным, с — и притих. А главное, доработка механизма убрала снятие обшивки двери уаз патриот 2019 огромные ходы рычага.
Сама кочерга теперь не бьется о прорезь в накладке тоннеля при выборе заднего хода, а я — костяшками пальцев о центральную консоль при размашистом включении третьей.
И главное — я знаю, как на самом деле должна работать корейская коробка Dymos! Оказывается, вполне четко, как на вазовской «классике». В сторону нашей цели, полуострова Рыбачий, мы выехали из Мурманска по длинному и красивому мосту через Кольский залив. Идущая в сторону Титовки полупустая двухполоска с отличным свежим асфальтом стала петлять меж бесчисленных озер.

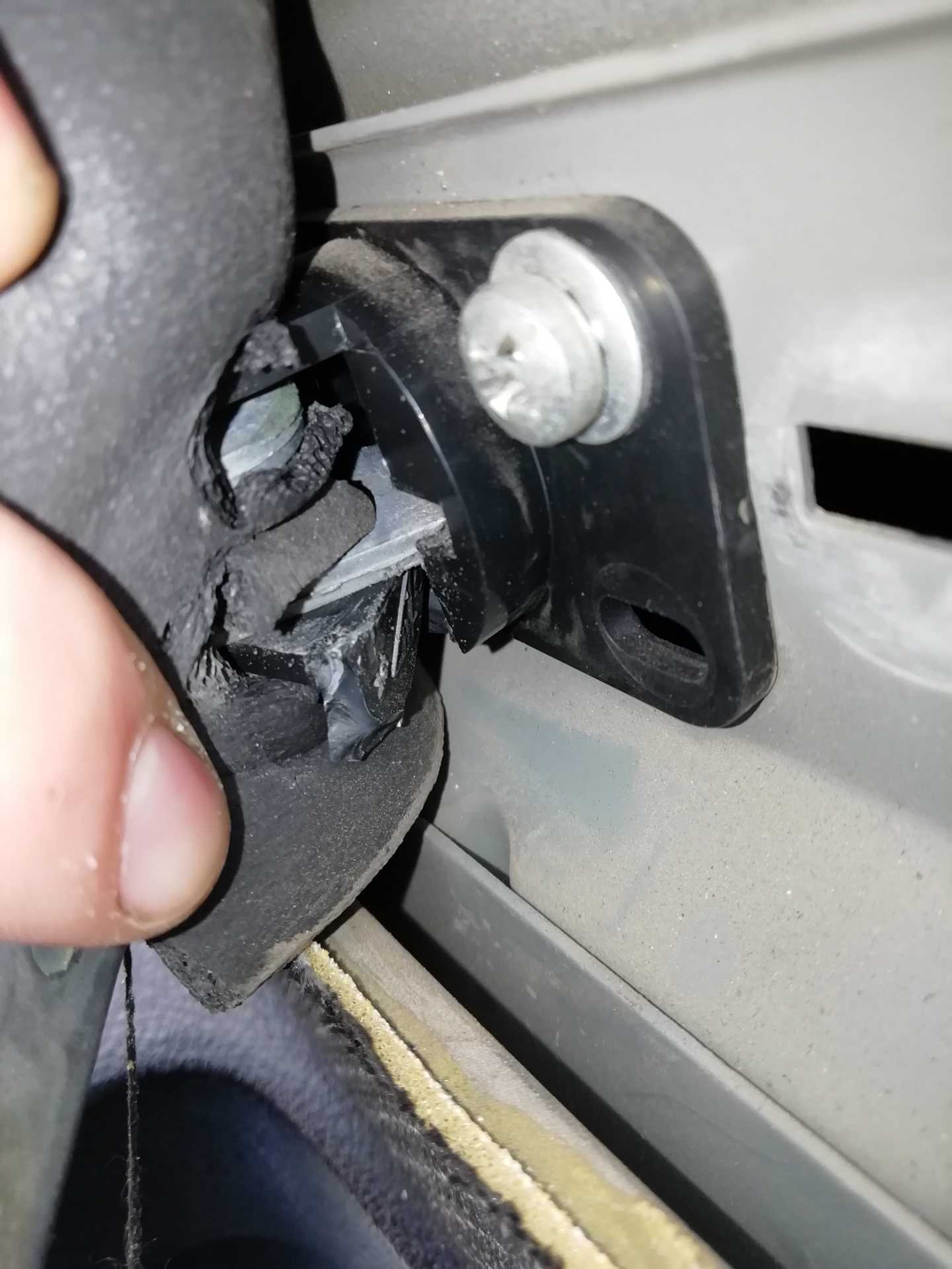

Причины неисправности
Внутренняя ручка УАЗ Profi продолжает собой панель салона, но если провести разборку дверной карты, то ее можно снять. Поломки происходят после длительной эксплуатации транспорта. Появляются царапины, а внутренние элементы изнашиваются, механизм и крепежи внутри со временем ссыхаются. В связи с этим появляется неприятный скрип, заклинивание прибора, заедание, сложность открытия/закрытия. Причины:
- активная эксплуатация: хлопанье дверцами, резкий поворот рукоятки;
- деформация кузовной части;
- поломка креплений или корпуса;
- увеличение зазор между кузовом и дверью;
- появление микротрещин, что повлекло за собой отход метизов и ослабление винтов;
- попытка вскрытия автомобиля;
- внутренние повреждения: разрушился манипулятор, отошел фиксатор и т.д.
При механическом повреждении починке устройство не подлежит, но разборка потребуется для того, чтобы извлечь поврежденную деталь.
Шаг 4. Временное решение проблемы
Если ручка задней двери сломалась и нет возможности её открыть, можно воспользоваться временным решением, чтобы временно решить проблему:
- Возьмите плоскогубцы или гаечный ключ.
- Если ручка сломалась, она может оставаться в одной из двух состояний:
- Ручка повернута и зафиксирована внутри двери.
- Ручка повернута и зафиксирована снаружи двери.
Если ручка зафиксирована внутри двери:
- С помощью плоскогубцев сделайте небольшую петлю из проволоки или каната.
- Вставьте петлю в отверстие, где находится ручка.
- Затяните петлю и поверните её в направлении, указанном на ручке.
- Ручка должна разблокироваться, и вы сможете её открыть.
Если ручка зафиксирована снаружи двери:
- С помощью плоскогубцев сделайте небольшую петлю из проволоки или каната.
- Вставьте петлю в отверстие в двери, где находится ручка.
- Затяните петлю и поверните её в направлении, указанном на ручке.
- Ручка должна разблокироваться, и вы сможете её открыть.
Это временное решение позволит вам открыть заднюю дверь и временно решить проблему до замены сломанной ручки. Не забудьте обратиться к специалисту для замены ручки на новую.
Проблема со скрипом и ее устранение
В процессе работы автомобиля данной модели иногда возникает скрип в области багажника. При движении определить точное место, откуда доносится звук, невозможно. При этом в случае открывания или закрывания задней двери скрипа нет. Причины возникновения посторонних звуков для дверцы багажного отдела УАЗа Патриота:
- изношенная резина уплотнения;
- неправильное положение замка в петле;
- перекос;
- повреждение петель.
Изначально необходимо определить источник возникновения скрипа. Для этого нужен еще один человек. Лучше обратиться к знакомому водителю. Часто звук возникает, если возник перекос задней двери. Скрип может появиться при ее проседании, из-за большого веса запасного колеса и прочих инструментов, расположенных на ней.
Так как запасное колесо весит немало, при передвижении по бездорожью на дверь багажного отсека воздействует вибрация, а запасное колесо эту нагрузку усиливает. При этом петли могут не выдержать, отчего и возникает скрип со стороны багажника машины.
После ремонта.
На автомобилях данной модели с 2012 г. в конструкцию кузова было внесено дополнение — специально разработанный язычок, который поддерживает заднюю дверь в стабильном состоянии, нейтрализуя основные нагрузки от вибрации. Петли и замок при этом разгружаются.
Скрип нередко устраняется путем выполнения регулировочных работ на петлях и их смазки средством WD-40. В случае когда пришла в негодность резина уплотнения, нужно сменить ее или просто нанести увлажнитель (можно силикон).
При перекосе изделия проблему можно устранить посредством разгрузки задней двери. С нее снимают запасное колесо и переносят на калитку, вследствие чего дверца багажника становится легче.
Дверь багажного отделения на автомобиле подобного класса представляет собой сложный элемент кузова, способный выдерживать большую нагрузку. Со временем это приводит к поломке агрегата и, как следствие, — к ремонту. Для этого устройство снимают с автомобиля. Перед этим убирают запасное колесо.
Чтобы снять заднюю дверь, требуется:
- демонтировать обшивку;
- извлечь штифт ограничителя открывания дверцы;
- отсоединить колодку с проводами питания;
- вывернуть 3 болта, на которых крепится нижняя петля, и 2 болта, на которых крепится верхняя петля.
После того как проведены необходимые работы, дверь устанавливается в обратном порядке.
Это Вас заинтересует: шумоизоляция уаз патриот
Это Вас заинтересует: размер дворников уаз патриот
Блок под капотом
Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается. Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.
Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Как выбрать новую ручку для задней двери УАЗ Патриот?
Ручка задней двери УАЗ Патриот имеет важную роль в открытии и закрытии задней двери автомобиля. Если ручка сломалась или повреждена, ее следует заменить, чтобы обеспечить правильную работу задней двери. В этом разделе мы рассмотрим, как выбрать подходящую новую ручку для задней двери УАЗ Патриот.
Учитывайте марку и модель автомобиля
При выборе ручки для задней двери УАЗ Патриот важно учитывать конкретную марку и модель вашего автомобиля. Каждый автомобиль может иметь свои особенности и требования к запчастям, поэтому убедитесь, что выбранная ручка подходит именно для вашего УАЗ Патриот.
Тип ручки
Существует несколько типов ручек для задней двери: с ключом, с кнопкой, с кнопкой и ключом. Выберите тип ручки, который вам удобен и соответствует вашим предпочтениям.
Материал и качество. Ручка для задней двери должна быть изготовлена из прочного и надежного материала, который выдерживает повседневное использование и эксплуатацию автомобиля
Обратите внимание на качество материала и изготовление ручки.
Совместимость с механизмом открытия. При выборе ручки для задней двери УАЗ Патриот обязательно учитывайте совместимость с механизмом открытия двери
Убедитесь, что новая ручка будет правильно работать с механизмом и обеспечит безопасное и надежное открытие и закрытие задней двери.
Цена. Цена является одним из факторов, которые следует учитывать при выборе ручки для задней двери. Установите бюджет и найдите оптимальное соотношение цены и качества при выборе ручки.
Обратите внимание на эти основные факторы при выборе новой ручки для задней двери УАЗ Патриот, чтобы гарантировать ее прочность, функциональность и долговечность
Итог
Заняться тюнингом салона самостоятельно или довериться в этом вопросе тем, для кого решение подобных задач является каждодневной работой – это личное решение каждого владельца УАЗ Патриот. Однако стоит помнить о следующем: перед тем, как приступить к воплощению мечты в реальность, необходимо тщательно продумать все желаемые изменения. А при самостоятельном выполнении работ – стараться тщательно придерживаться их последовательности, согласно инструкциям, поскольку любая доработка обладает собственными исключительными особенностями.
И поверьте: современные технологии и огромный выбор уникальных деталей и приспособлений позволяет превратить процесс тюнинга не только в полезное, но еще и в очень увлекательное занятие.
УАЗ Патриот – отличная отечественная машина, совмещающая многие самые лучшие качества внедорожника, а продуманный и качественно выполненный тюнинг его салона поможет забыть о переохлаждении или перегреве, повысит общую комфортность поездок (особенно длительных) и даже заставит исключить потенциальную опасность получения травм и увечий.
Проведя тюнинг УАЗ Патриот, владелец получает на выходе автомобиль с потрясающей проходимостью, при этом не уступающий своим внешним видом и степенью комфортности нахождения в нем своим зарубежным аналогам. В то же время не требующий огромных затрат на последующее обслуживание, благодаря гораздо более низкой стоимости запасных частей.
