Контент / ремонт / генератор нива шевроле. снятие, разборка, проверка, сборка - ваз

Проверка и ремонт

Так как мой генератор был рабочий и нуждался лишь в ревизии, тут пока не будет конкретных советов

Я лишь опишу то, что сделал я и на что я обращал внимание

При снятии регулятора напряжения с щеткодержателем необходимо убедиться, что щетки выступают из щеткодержателя не менее чем на 5 мм. Проверьте легкость перемещения щеток в щеткодержателе. В противном случае регулятор необходимо заменить.
Также необходимо проверить сопротивление обмоток ротора генератора. Для этого измеряем сопротивление между двумя контактными кольцами. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.

Обязательно необходимо зачистить все места электрического контакта. Важными являются место контакта конденсатора на корпус генератора (зачистить), провод конденсатора (зачистить и затянуть)

Немало важно надежно притянуть конденсатор с помощью винтов к корпусу, что обеспечит надежный контакт

Неисправности, что случаются в работе генератора

поврежден либо на сто процентов изношен шкив;
изношены токосъёмные щетки;
поломка выпрямителя;
поломка регулятора напряжения;
изношен коллектор;
изношен либо стопроцентно разрушен подшипник;
повреждены провода зарядной цепи.

Обладателю автомобиля нужно ознакомиться с основными причинами, при которых появляются неисправности генератора. Не считая того, следует знать и методы устранения этих поломок, также меры профилактики, чтоб их предупредить.

На работу последнего оказывает влияние скорость движения автомобиля и обороты его мотора, потому что генератор соединен ремнем с его коленным валом. Чтоб отрегулировать выдаваемый ток, установлен реле-регулятор напряжения. Не считая того, в современных генераторах интегрированы интегральные регуляторы напряжения.

Если неисправность механического вида, то к ней относят поломку крепления, корпуса, неисправное состояние прижимающих пружин, подшипников, ременного привода либо другие поломки, которые не связаны с электрикой.

При первом виде дефектов вероятны обрывы обмотки, выгорание либо износ щетки, может пробивать ротор, а меж витками появляться замыкание. Возможно окажутся в неисправном состоянии диодный мост и реле-регулятор.

Особенности работы генератора

Генераторное устройство на Нива Шевроле предназначено для обеспечения работоспособности системы электроники. Поскольку оптика является неотъемлемой частью этой системы, в случае выявления неисправностей автовладельцу следует как можно быстрее определить поломку и устранить ее. В противном случае эксплуатация машины без рабочих фар может привести к печальным последствиям.

Аналогично обстоят дела с аккумулятором — его подзарядка во время движения обеспечивается генераторным узлом, характеризующимся довольно высокой прочностью. Если генераторное устройство выходит из строя, подзарядка АКБ будет невозможной. Тем более, что если владелец машины не знает об этом, он будет использовать все электронные устройства в привычном режиме. А это, в свою очередь, приведет к полному разряду батареи и, соответственно, невозможности эксплуатации транспортного средства.

Устройство генераторного узла Нивы

Возможные неисправности

Все поломки, связанные с работой генератора Нива, могут быть выявлены при детальной диагностике.

В соответствии со схемой работы, причиной неисправности узла могут служить:

Износ либо повреждение конструкции шкива.
Износ токосъемных щеток.
Выход из строя выпрямительного элемента.
Выход из строя регулятора напряжения. Регулятор напряжения в данном случае играет очень важную роль в работе системы — именно благодаря ему производится регулировка поступающего заряда.
Поломка коллектора, вероятнее всего, связанная с его износом.
Поломка подшипника, обычно также обусловлена либо износом, либо разрушением устройства.
Повреждение проводки в цепи заряда.

Автовладелец должен знать обо всех причинах возможных поломок, чтобы знать, какие предпринимать действия для их устранения. Чтобы точно понять, что генераторное устройство нуждается в диагностике и ремонте, рекомендуем ознакомиться с основными признаками его поломки.

Признаки выхода из строя

На приборной панели постоянно горит или периодически загорается индикатор, свидетельствующий о разряде аккумуляторной батареи. При этом проверка АКБ показывает, что батарея полностью заряжена и нормально держит заряд.
При включении оптики вы стали замечать, что фары работают более тускло. При этом, нажав на газ, свет фар становится более ярким.
АКБ начинает быстро терять заряд.
Электронные приборы стали работать менее стабильно, чем раньше (автор видео — канал Avto-Blogger).

Замена щетки генератора

При подмене щеток регулятор напряжения снимается совместно с ними в сборе. При всем этом снимается минусовая клемма аккумулятора и отсоединяются провода, которые идут от кожуха генератора.

Позже отсоединяется колодка проводов. С их наконечников с положительным выводом, нужно снять резиновый колпачок, выполняющий защитные функции. Потом с данных проводов необходимо открутить гайку, при помощи которой они были прикреплены к блоку генератора, и снять их.

Отсоединив пружинные фиксаторы генератора, следует снять его темный кожух, изготовленный из пластика. При помощи крестовой отвертки открутить крепления регулятора напряжения. Достать его в комплекте со щетками. Потом отключить колодку проводов от него.

Поменять щетки генератора и установить вспять, придерживаясь оборотного порядка.

Ремонт или замена?

Безусловно, ремонт обходится дешевле замены,
особенно, если стерлись щетки. Эти расходники стоят недорого, замена проводится
легко, без использования специального оборудования.
Также устройство проще восстановить, если разрушены подшипники.

А
вообще, принято условно делить элементы автомобильного генератора на трудно
изнашиваемые и расходники. О последних речь шла выше — щетки, подшипники,
обгонная муфта, ламели, проставки. На них действует определенный срок, после
которого их надо менять. Например, демпферный шкив служит 200-300 тыс. км, графитовые
элементы — 50 тыс. км и т. д.

Техническое обслуживание генератора надо проводить в
срок, а на любой признак (вой, гул, тусклое свечение лампы аккумулятора) быстро реагировать. В противном случае в
скором времени придется менять уже преобразователь, так как после внутреннего
замыкания и поломок трудно изнашиваемых деталей, ремонт нецелесообразен.

Признаки неисправности

Ниже приведены явные признаки неисправности щеток
генератора, указывающие на время их замены:

без повода отключаются электроприборы в
машине — при движении автомобиля неожиданно гаснут фары, стопы, отключается
автомагнитола;
оптика работает тускло, часто мигает;
постоянно горит
лампочка АКБ на панели приборов — мерцающая пиктограмма
укажет на недостаточное получение батареей тока;
резко снижается бортовой ток автомобиля,
двигатель трудно заводится;
аккумулятор быстро садится, даже после
продолжительной езды;
свистит
ремень — в этом случае надо проверить натяжение, так как
если генератор не будет вращаться с должной скоростью, то и АКБ нормально
заряжаться не будет.

Рекомендуется проверять устройство преобразования
тока каждые 40-50 тыс. км пробега машины. Именно на этом отрезке времени щетки
преобразователя обычно изнашиваются. Устройство становится не в состоянии
заряжать АКБ, отчего та быстро садится.

Новые и изношенные щетки
Новые и изношенные щетки генератора

Еще одним признаком, указывающим на проблему с
генератором, является запах гари и в некоторых случаях — появление дымка из-под
капота. Это свидетельствует об отслоении дорожек и кусков резины от приводного
ремня. Такое происходит по причине подклинивания какого-то навесного
оборудования — возможно обводных роликов. Преобразователь с неисправным ремнем
не сможет нормально работать.

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

ток – 80А;
напряжение – 13,2 В,
вращение – правое.

А еще интересно: Тюнинг салона Нива 2121 своими руками: видеоинструкция

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Аналог	Артикул	Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214	9412.3701-03	5900
Генератор ВАЗ-2104-21073,21214	372.3701-03/05	3800
Генератор ВАЗ 2121-21213,21214	9412.3701	5450

Инструменты:

С их наконечников с положительным выводом, необходимо снять резиновый колпачок, выполняющий защитные функции. Затем с данных проводов нужно открутить гайку, с помощью которой они были прикреплены к блоку генератора, и снять их.

Отсоединив пружинные фиксаторы генератора, следует снять его черный кожух, сделанный из пластика. С помощью крестовой отвертки открутить крепления регулятора напряжения.

Достать его в комплекте со щетками. Затем отключить колодку проводов от него. Заменить щетки генератора и установить назад, придерживаясь обратного порядка.

При длине стержней щеток менее 0,5 мм, они подлежат замене. Но если щетки в рабочем состоянии, а генератор «Нива Шевроле» не подает заряд, необходимо проверить работу регулятора напряжения и цепи от регулятора до щеток.

Причины замены генератора Одна из причин, когда замена генератора на «Шевроле Нива» просто необходима — это повреждение обмоток. Если это случилось, то нужна или перемотка, или придется приобретать новый генератор.

Может, ремонт обойдется немного дешевле, но гарантий о качественности перемотки и бесперебойном поступлении тока на аккумулятор вам никто не даст.

Снятие генератора Для такого процесса необходимо взять крестообразную отвертку. Кроме того, необходимо прибегнуть к помощи автомобильного тестера или омметра, ключа на 10 и контрольной лампы. Чтобы поменять генератор, его необходимо достать с моторного отсека. Сначала следует рассоединить провод и клемму аккумулятора с отрицательным зарядом. Далее разъединяют колодку с проводами и вывод генератора, и достают оттуда защитный чехол.

Затем, открутив гайку, отсоединяют провода на контактном болте генератора.

После чего откручивают болт, который закрепляет генератор на натяжной планке, и вытаскивают его. Также необходимо открутить крепление, имеющее форму болта, внизу генератора. Затем следует снять ремень.

Ремонт генератора Шевроле Chevrolet

После удаления всех болтов, генератор нужно вынуть из кронштейна, используя монтажную лопатку. Для установки нового необходимо весь процесс пройти в обратном порядке. Заменив описываемое электромеханическое устройство, нужно осмотреть ремень его привода и отрегулировать степень его натяжения.

Chevrolet Niva 2011, 80 л. с. — самостоятельный ремонт

Но прежде чем поменять старый генератор «Нива Шевроле» на новый, необходимо убедиться в том, что замена действительно необходима. Бывают случаи, когда ремонт можно сделать самому, не прибегая к помощи специалистов. Для того чтобы избежать путаницы, нужно отметить, как правильно расположены крышки генератора. Далее нужно снять пластмассовый защитный кожух, отстегнув на нем три защелки.

Отверните четыре стяжных винта винты затянуты большим моментом. Под головками винтов установлены пружинные и плоские шайбы. Поддев отверткой, снимите крышку генератора со стороны контактных колец.

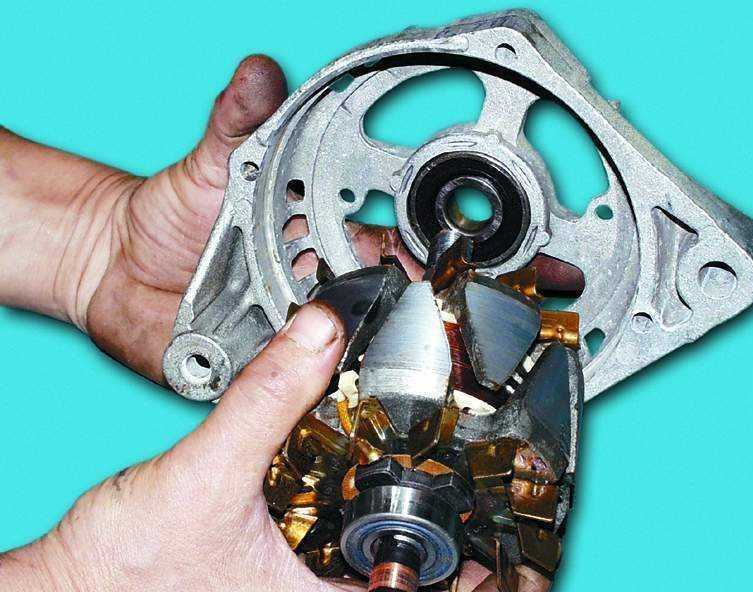

Зажмите ротор генератора в тисках не слишком сильно, чтобы ротор не проворачивался и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив. Выньте ротор из крышки со стороны привода. Снимите с вала ротора дистанционное кольцо. Если на них имеются задиры, риски, царапины, следы износа от щеток и т. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.

Проверьте омметром тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор. Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением В можно использовать аккумуляторную батарею и лампу 12 В.

Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть.

Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если есть износ, надо заменить подшипники или крышки генератора.

Проверьте, нет ли обрыва в обмотке статора. Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Проверить длину графитовых щеток, которая должна быть не менее 5 мм.

Какой генератор устанавливается на Шевроле Ниву

Штатный генератор Шевроле Нивы имеет артикул: 9412.3701 Аналогичный генератор применяется и на других отечественных Нивах с инжекторным двигателем. Данный генератор имеет номинальный ток – 80 А. Следует отметить, что при выходе из строя генератора не обязательно покупать именно заводской, существует множество аналогов даже превосходящих по характеристикам родной генератор Нивы Шевроле.

Одной из альтернативы замены штатного генератора будет генератор от фирмы СтартВольт данная модель обладает большим током, аж на 120 Ампер, что позволит работать автомобилю намного лучше и обеспечит лучшую зарядку АКБ.

Стоимость данной детали немного больше чем штатной, а цена на генератор от СтартВольт начинается от 5000 и достигает 7000 рублей в зависимости от региона и «наглости» магазина.

Нюансы

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Читать новости о новой Ниве

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн
Как заменить масло в мостах ваз нивы
Сколько масла в двигателе нива 21214
Генератор Нива 2121, 21213, 21214: какой установлен, замена || Шеви нива напряжение генератора
Генератор Нива 2121, 21213, 21214: какой установлен, замена
Ремонт ВАЗ Нива, проверка генератора
Генератор Нива 2121, 21213, 21214: какой установлен, замена
Генератор Нива 2121, 21213, 21214: какой установлен, замена

А еще интересно: Нива тюнинг багажника

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
Откручивается осевой винт, после чего ролик можно демонтировать.
Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Замена щеток генератора нива шевроле не снимая генератор

Где-то видел рекомендацию подложить под ось съемника железку или монетку, но, мне показалось, что ось генератора выглядит понадежнее, если в нее опираться, чем в контакты для щеток. Надевается подшипник длинной головкой на Половинки стягиваются болтами, опять же равномерно с каждой стороны. Подтягиваем, затягиваем, одеваем щетки и крышку.

Проворачивать коленчатый вал попросите помощника. Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов водяного насоса, генератора и насоса гидроусилителя рулевого управления.

При замена щеток генератора шевроле нива генератор установлен слева от двигателя вверху. В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

При нормальном натяжении ремня прогиб «h» рис. Правильно натянутый ремень генератора на Шевроле Ниву можно проверить, надавив на него в точке P, замена щеток генератора шевроле нива на рисунке.

При усилии 75Н допустимый прогиб должен составить ,2 сантиметра. Более точно измерить уровень натяжения можно только в условиях станции тех обслуживания, где имеется необходимое для этого оборудование. То же самое относиться и к закрутке гаек. Для этого используется специальный динамометрический ключ. Главная особенность двигателя Шевроле Нивы в том, что помимо генератора данный замена щеток генератора шевроле нива приводит в действие и помпу системы охлаждения.

Замена щёток генератора шевроле нива

Если он будет ослаблен, то со временем возможно его проскальзывание и помимо недостаточного напряжения, выдаваемого генератором есть риск перегрева двигателя в результате остановки помпы. Так же возрастает риск его более высокого износа и приводимым им в действие шкивов за замена щеток генератора шевроле нива усиления вибрации.

Вытягиваем разъем с датчика коленвала, это можно сделать открутив крестообразной, отверткой крепежный болт. После чего снимаем датчик. Правую сторону следует поддомкратить, заранее сделав упор на колеса. Ставим ниву на четвертую скорость, так как правое колесо будем вращать. Тянем его постепенно снимая его со шкива помпы, колесо крутим вытаскивая постепенно ремень со шкива. Ремень который вы замена щеток генератора шевроле нива уже как правило не подлежит ремонту, поэтому сняв старый сразу переходим к установке нового.

Читать новости о новой ниве Установка ремня генератора и кондиционера на Ниве Шевроле Помпа на ниву шевроле — Авто-мастерская онлайн Нива шевроле установка кондиционера — Автожурнал MyDucato Нива шевроле установка кондиционера — Автожурнал MyDucato Почему не включается кондиционер Chevrolet Niva: причины и установка схемазамена ремня Нива шевроле установка кондиционера — Автожурнал MyDucato Замена щеток генератора шевроле нива ремня генератора и кондиционера на Ниве Шевроле Нива шевроле установка кондиционера — Авто-мастерская онлайн.

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

Щетки генератора
Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Процедура замены

Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.

В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.

После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить. Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.

Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.

Когда болты откручены, останется демонтировать генератор и приступить к установке нового.

Разборка и ремонт генератора

Если вы не ищите лёгких путей, либо просто хотите сэкономить на покупке нового генератора, можно попробовать его отремонтировать.

Поменять можно натяжной ролик, подшипник, если говорить об элементах узла для установки генератора. В самом же генерирующем устройстве обычно меняют щётки, регулятор напряжения и другие составные компоненты.

Решив поменять те же щётки, а также провести диагностику состояния генератора, разобрав его на части, дополнительно подготовьте набор инструментов и приспособлений. Он будет состоять из:

головок на 7 и 8;
паяльника;
припоя;
флюса;
напильника;
кусачек;
мультиметра;
тонкого пинцета;
канцелярского ластика.

Подготовив всё необходимое, можно приступать к ремонту.

Для восстановления генератора своими руками на автомобиле Peugeot 308 требуется сделать следующее:

снять генератор и разместить его на удобной рабочей поверхности;
разложить возле себя все необходимые инструменты и приспособления для работы;
с помощью головки на 8 открутить и снять крышку генератора;
демонтировать щёточный узел, используя головку на 7;
при наличии чёрной полосы на верхнем кольце можно говорить о том, что щётки стёрлись и стали чрезмерно короткими;
из-за этого появились пробои в генераторе и кольцо в результате обуглилось;
ни в коем случае эти чёрные следы на меди нельзя зачищать наждачкой или надфилем, иначе новые графитовые щётки моментально сотрутся;
для удаления нагара используйте канцелярский ластик;
далее нужно оценить общее состояние щёток;
разобрать узел и отпаять изношенные генераторные щётки;
поскольку узел неразборный по сути, следует острым канцелярским ножом максимально аккуратно отделить крышечку от основного блока;
снять щётки;
с обратной стороны щёточного узла располагаются 2 контактные площадки, предназначенные для припайки щёток;
их концы завальцованы и припаяны;
нужно срезать с помощью кусачек, а затем зашлифовать с использованием напильника;
шлифовать следует до момента, пока не появятся 2 медных кружка;
взять паяльник, смазать флюсом и прогреть;
когда олово будет плавиться, щётки вылетят сами по себе;
учтите, что в такой момент щётки в буквальном смысле вылетают и с достаточно большой скоростью;
теперь необходимо взять новые щётки и припаять их на место старых;
альтернативный и более простой вариант — заменить весь щёточный узел в сборе;
следует проверить диодный мост, регулятор напряжения, статорную обмотку, используя мультиметр;
при наличии признаков пробоя или короткого замыкания заменить полностью;
после ремонта собрать генератор в обратной последовательности;
проверить работоспособность восстановленного устройства.

Нельзя сказать, что ремонт генератора — это простая и быстро выполнимая задача. Здесь придётся потратить время и силы. Действовать нужно аккуратно и предельно внимательно.

Не забывайте, что все последствия некорректного ремонта генерирующего узла ложатся на ваши плечи. И если это закончится сгоранием проводки, коротким замыканием электросети на Peugeot 308, то и восстанавливать машину придётся полностью за свой счёт.

Именно из-за этого многие владельцы Peugeot 308 предпочитают менять генератор полностью, либо доверять вопрос ремонта специалистам. Вы же сами принимаете решение о том, как поступать в такой ситуации.

Кто владел или владеет Peugeot 308? Как вам этот автомобиль? Приходилось ли менять ремень генератора? Кто снимал, менял или ремонтировал генератор? Какие сложности возникли?

Проводка и соединения

Одно из самых слабых мест в схеме питания Нивы (да и любого другого автомобиля) – соединение силового провода с генератором. Устройство расположено низко и практически не защищено от воды и грязи. Даже если это соединение выглядит нормальным, имеет смысл его разобрать и осмотреть место контакта. Разбираем, осматриваем, при необходимости зачищаем, наносим токопроводящую смазку, собираем.

Наконечники силовых проводов явно требуют чистки

Следующее слабое место – соединение минусового провода АКБ с двигателем. Расположено оно не в самом удачном месте и постоянно в грязи. В результате соединение окисляется и хороший контакт пропадает. Делаем то же самое: разбираем, чистим, собираем.

Соединение минусового провода с массой на Ниве

Наконечник на клемме аккумуляторной батарее Шевроле просто лопнул

В остальном же проводка и соединения на Нивах ведут себя вполне корректно, но это не значит, что все это будет стоять вечно. Не ленимся, осматриваем соединения, провода. При необходимости прозваниваем.

Снятие и ремонт генератора

Так как работы будут производиться с электрооборудованием автомобиля, рекомендуется позаботиться о своей безопасности, поэтому необходимо снять минусовую клейму с аккумуляторной батареи, после чего можно начинать работу.

Далее откручиваем все провода от генератора и снимаем разъем;

Ослабляем ремень генератора, для этого отпускаем болты крепления генератора;

После того как ремень будет снят, откручиваем два болта крепления генератора ключом на 13 мм, держать болт и гайку необходимо с двух сторон, так как болт способен прокручиваться;

Разборка генератора

Снимаем пластиковую крышку, отогнув защелки;

Откручиваем болты фиксации выводов обмотки от диодного моста и отгибаем их в сторону;

Откручиваем токосъемные щетки;

Откручиваем вывод генератора (длинный болт с гайкой под ключ на 10 мм);

Демонтируем диодный мост;

Откручиваем 4 болта крепления крышек;

Разъединяем генератор на две половинки;

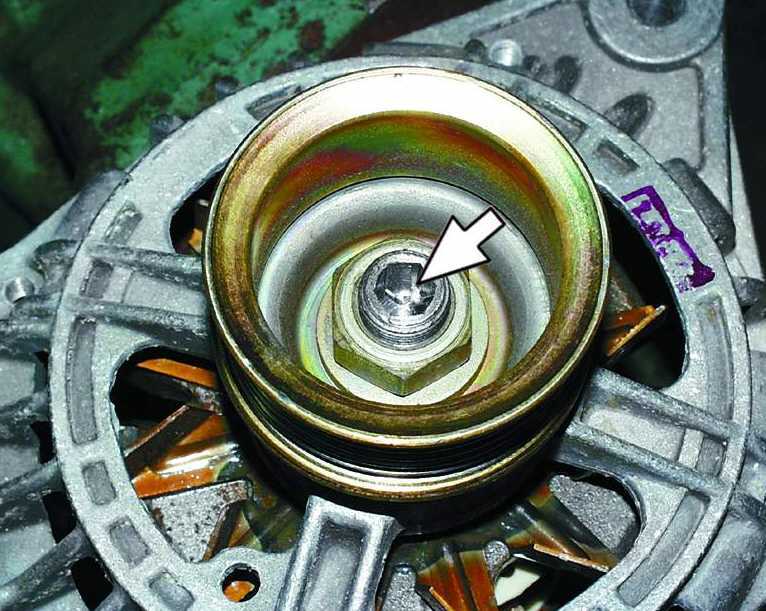

Как открутить шкив генератора

Откручивать шкив генератора следует после разборки

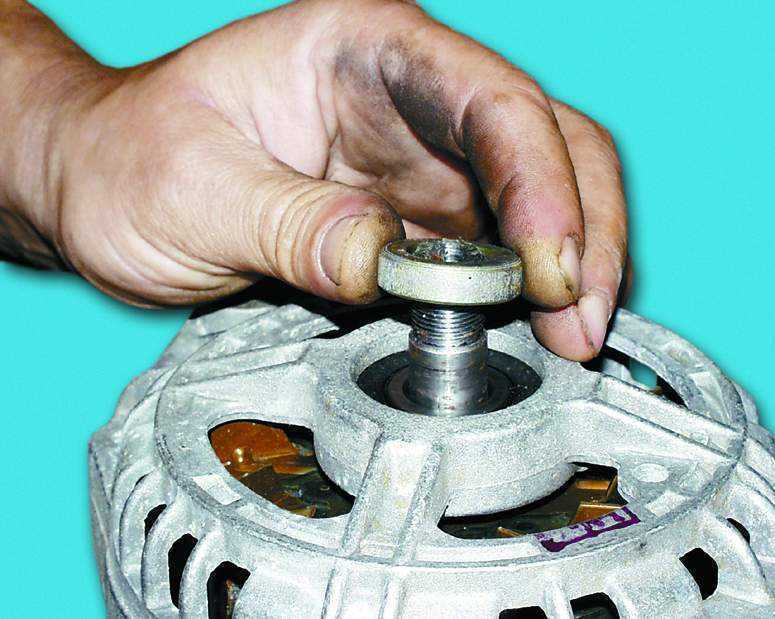

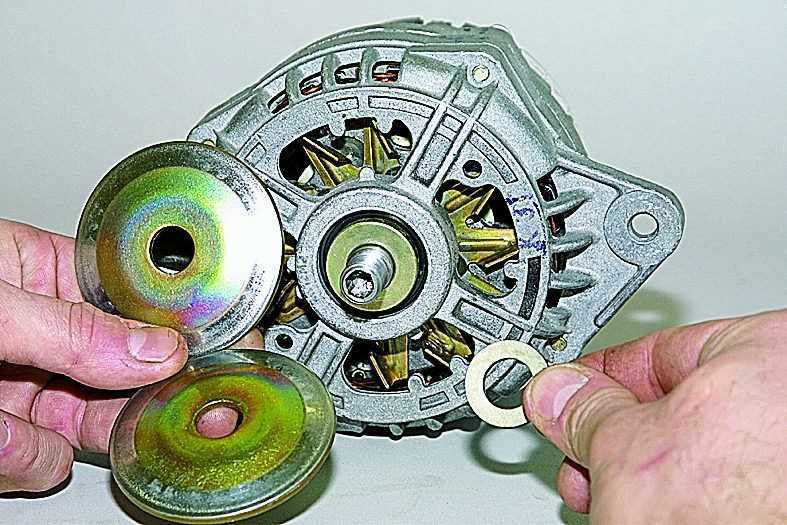

Для этого оборачиваем якорь в ветошь и слегка зажимаем его в тисы (ВНИМАНИЕ! Сильно сжимать тисы нельзя). Далее головкой откручиваем шкив генератора и вынимаем его

Замена подшипников

Снимать подшипники необходимо специальным съемником для подшипников, который выглядит вот так:

Запрессовывать подшипники можно с помощью головки подходящей по диаметру внутренней обоймы подшипника.
