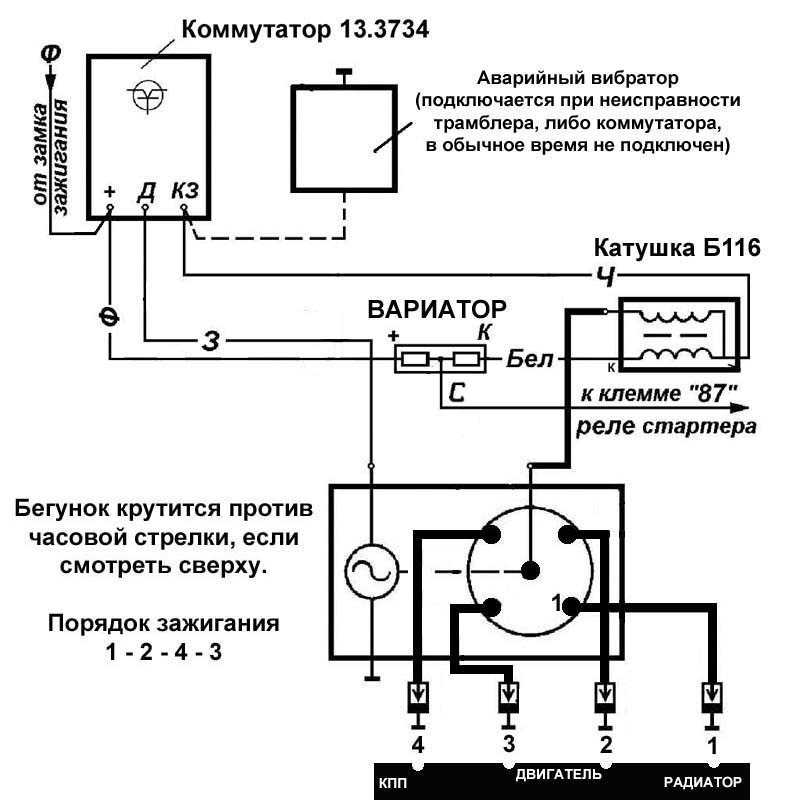

Схема зажигания уаз 469 с вариатором

С самого рождения на машине стояли:коммутатор 13.3734катушка зажигания Б-116-02допсопротивление 1402.3729 и было все подключено по такой схеме:

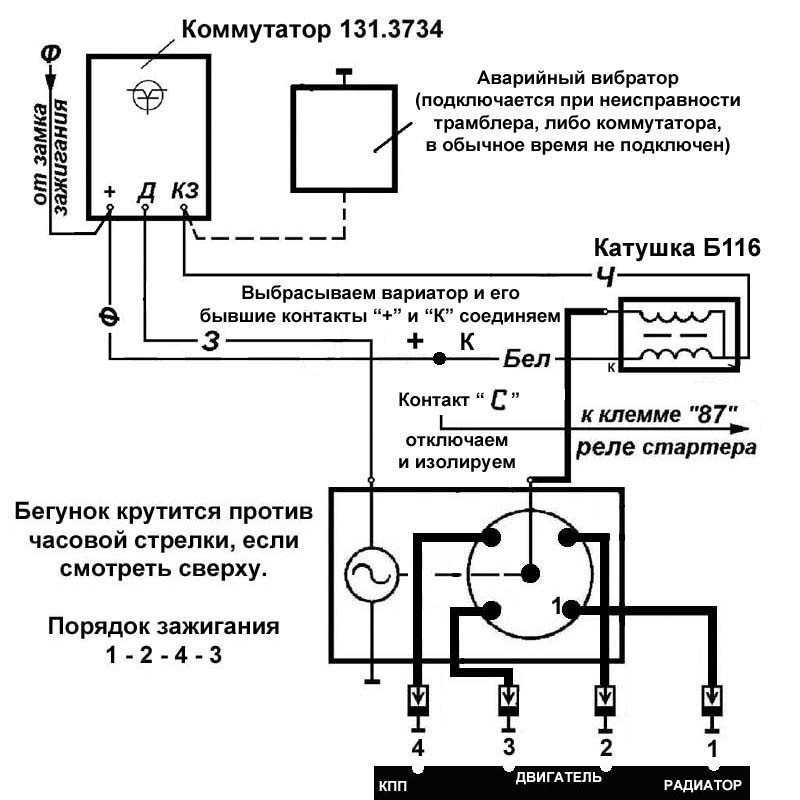

Теперь же используя такую схему подключения, пробуем избавиться от вариатора:

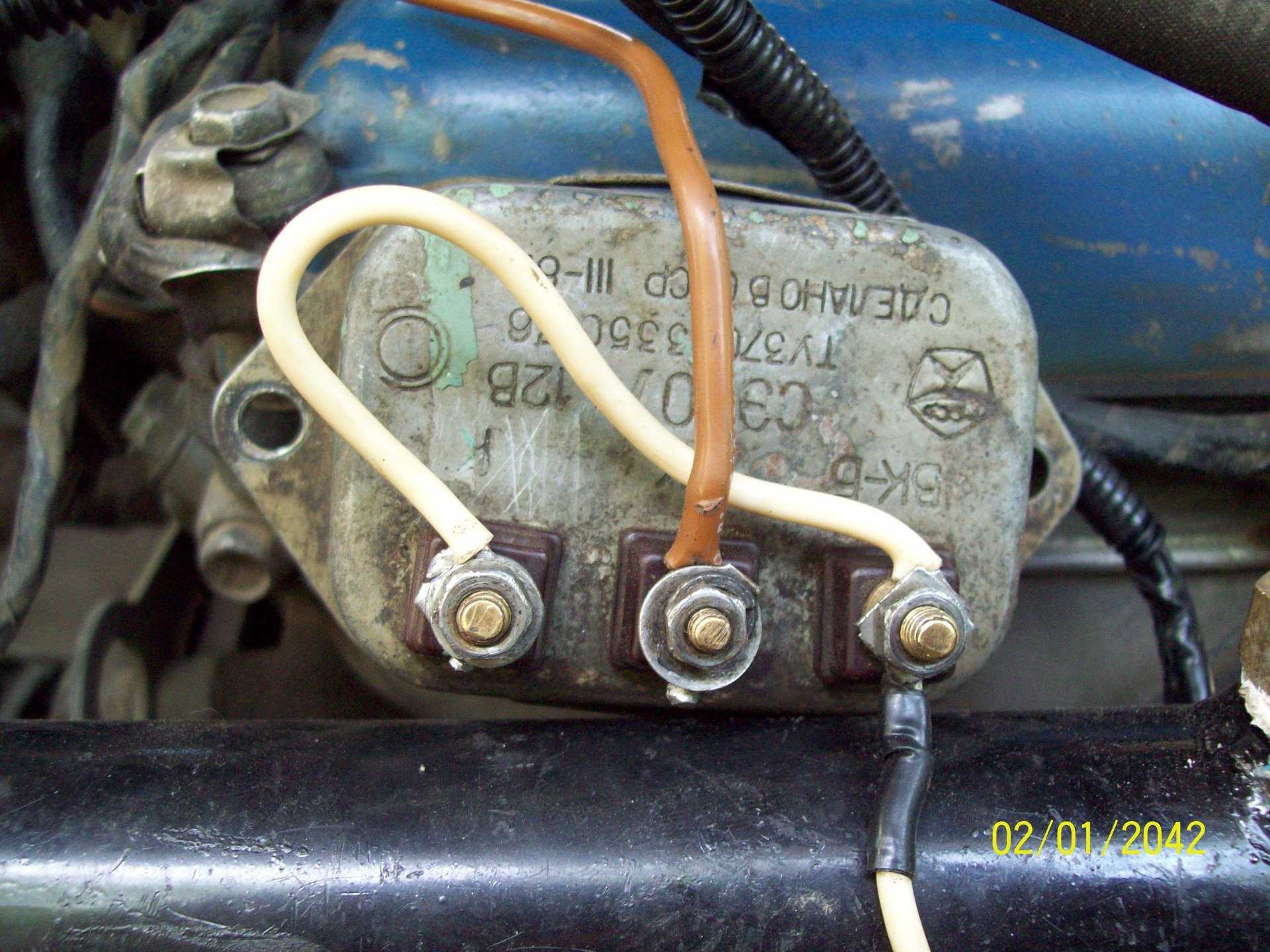

Собственно вот и он сам на месте:

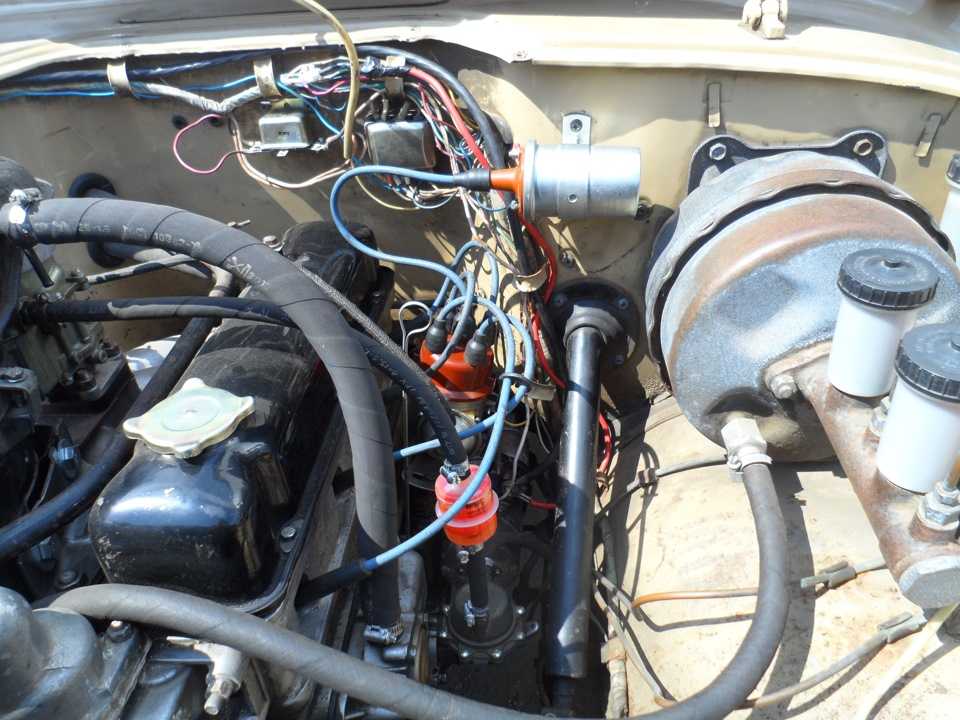

И общий вид без вариатора:

Теперь дело за малым — пробуем запустить и тут… опять какая то чехарда!

В общем машина заводится, но холостых оборотов нет вообще, только если ногой подгазовывать!При нажатии на педаль газа обороты поднимаются независимо от нажатия, где то до 2500об/мин, зависают немного и потом падают, машина глохнет! Больше оборотов пожалуйста, хоть до максимала, ХХ же нет!Напомню что больше ничего не трогал!В общем куда дальше копать ума не приложу?Да кстати от нагрева катушки я избавился полностью — теперь все холодное и катушка и транзистор!))

Перевод системы зажигания на работу в аварийном режиме

Для перевода системы зажигания на работу с аварийным вибратором выключаем зажигание

Присоединяем наконечник провода к выводу вибратора и крепим его винтом

В моторном отсеке снимаем шланг со штуцера клапана экономайзера принудительного холостого хода

Снимаем шланг с центрального штуцера электромагнитного клапана системы ЭПХХ

Надеваем этот шланг на штуцер клапана экономайзера

Теперь система зажигания будет работать в аварийном режиме

Срок службы аварийного вибратора ограничен 30 часами работы

Поэтому при первой возможности необходимо устранить неисправность системы зажигания: заменить коммутатор или статор датчика-распределителя и перевести систему в рабочий режим.

После длительной работы системы зажигания на аварийном вибраторе необходимо заменить вибратор новым

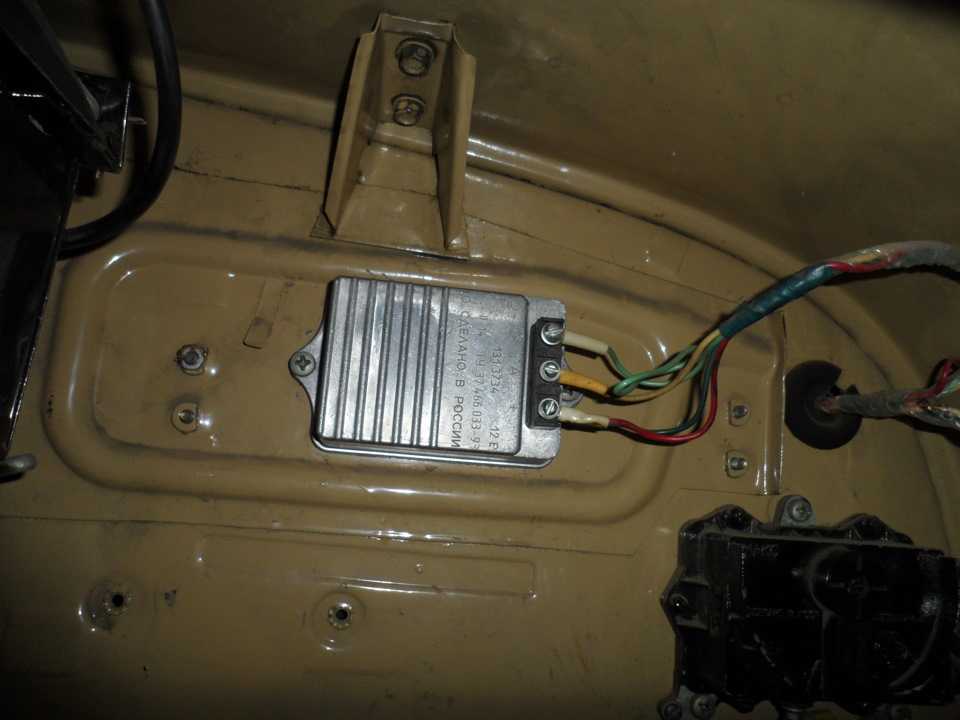

Для замены коммутатора:

Отключаем минусовую клемму аккумулятора

Помечаем порядок подсоединения проводов к выводам коммутатора

Откручиваем отверткой три винта крепления наконечников проводов к выводам коммутатора и отсоединяем провода

Крестовой отверткой откручиваем два винта крепления и снимаем коммутатор

Устанавливаем коммутатор в обратном порядке

Замена аварийного вибратора

Если вибратор был включен в систему зажигания, отключаем его

Крестовой отверткой откручиваем два винта крепления вибратора к кузову и заменяем аварийный вибратор

Катушка зажигания Б7-А.

Представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работе двигателя ток в первичную обмотку катушки проходит через добавочный резистор расположенный в изоляторе между лапами скобы крепления катушки. При запуске двигателя стартером этот резистор автоматически выключается и ток в первичную обмотку поступает, минуя его, чем достигается усиление искры и облегчение пуска двигателя.

Прерыватель-распределитель зажигания Р119.

Имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа применяемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала двигателя или валика распределителя.

Схема работы центробежного регулятора опережения зажигания.

Характеристики центробежного регулятора.

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя, разряжения в смесительной камере карбюратора.

Характеристики вакуумного регулятора.

Разряжение в смесительной камере карбюратора, мм рт. ст. / Угол опережения зажигания, град : 60/0, 100/0-2.5, 200/5.5-8.5, 280/10-13.

Октан-корректор служит для изменения угла опережения зажигания в зависимости от октанового числа применяемого бензина. С помощью октан-корректора можно изменять угол опережения зажигания в пределах +-10 градусов по углу поворота коленчатого вала.

Включатель зажигания и стартера типа ВК330.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера. На пластмассовом изоляторе включателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Зажим АМ находится под постоянным напряжением.

Свечи зажигания и провода высокого напряжения.

Для воспламенения рабочей смеси в камере сгорания цилиндров двигателя применены свечи зажигания А12БС не разборной конструкции. Длина ввертной части корпуса свечи равна 14+-0,5 мм, резьба метрическая М14х1,25, зазор между электродами 0,8—0,9 мм.

Провода высокого напряжения, соединяющие катушку зажигания с распределителем и распределитель со свечами зажигания, изготовлены из провода ПВЛ-1. К центральному электроду свечей провода подсоединяются с помощью наконечников, внутри которых вмонтированы подавительные резисторы сопротивлением 8—13 кОм.

Что ещё может этот блок

В некоторых случаях владельцы транспортных средств стремятся подмотать спидометр. На старых автомобилях подключали вал электродвигателя к тросу спидометра, подключали питание и оставляли в таком состоянии на некоторое время. Современные авто оборудованы электронными измерителями скорости, подмотка которых таким способом не производится. Для таких приборов хорошо подходит реле этого блока.

Подключение этого устройства производится к разъёму с проводами от датчика скорости, который выдаёт импульсы на электронный спидометр. Крайние выводы блока АЗ-1 подключают к аккумуляторной батарее, а средний вывод к электронному спидометру. За 10 секунд работы наматываются примерно 500 метров.

Плавающая неисправность

Всем привет!У меня периодически появлялась плавающая неисправность.

Первый раз сидели в машине возле гаража, машина работала на холостом и БАЦ — глохнет.Побегал вокруг машины, запускаю — работает, потом БАЦ и опять.В общем машина постояла, запускаю — все работает (подумал бензонасос, т.к. машина до этого на газу работала). Ездил месяц наверно.

Второй — отъезжаю от магазина метров 20, а она опять БАЦ и глохнет…В этот раз у меня уже был установлен фильтр тонкой очистки, по нему и определил что топливо есть, поступает. Постоял мин 5, пока я под капотом лазил, запускаю — работает. Проехал метров 5 и опять песня та же…Через пару минут запускаю — работает, пока стояли разговаривали с знакомым, мин через 5 он блин опять берет и глохнет. Сажусь в машину, запускаю и езжу неделю на нем…

Третий раз — сгонял вытащить хундая из снежного плена, вытащил, стояли курили, машина также на холостом ходу, сажусь, проезжаю пару километров и опять такая же хрень.Ну что делать, вернее не делать уже знаем — проходит пять минут, запускаем и едем 50 метров…стоим.В этот раз при повторном запуске машина затроила, ну думаю значит чему-то наконец-то пришел трындец.Подключаю зеленый провод с коммутатора на аварийный распределить зажигания, он при включении зажигания начинает жужжать, движок запускается, работает сек 20 и глохнет.Вторая попытка, ничего не происходит, и звук пропал.Смотрю на переключатель Газ-бензин, а на нем не горит лампочка «бензин», щелкаю на газ (напомню, что ГБО я отключил, краны закрыл, клапан блокировки подачи топлива снял.)Переключил на «ГАЗ», вибратор завибрировал, машина заработала и благополучно доехала до места стоянки.Вчера сгонял в магаз и купил комутатор, добавочное сопротивление, катушку (распределитель не стал брать — позже у знакомого возьму еще с запасов СССР новый)Ставить ничего не стал сразу, зеленый провод вернул на свое место на комутаторе, запускаю и, вуаля, все работает — занит причина где-то в проводке, будем смотреть, разбираться, а запчасти еще никому не мешали — покатаются со мной и спокойней будет.

«На случай отказа в пути системы зажигания желательно иметь аварийный вибратор. Вибратор, устанавливаемый на автомобилях УАЗ (модели 5102.3747), представляет собой обычное электромагнитное реле, размыкающиеся контакты которого шунтируются конденсаторами. Благодаря этому при подаче постоянного напряжения на реле его контакты размыкаются и замыкаются с определенной частотой. Если его подключить к первичной обмотке катушки зажигания вместо датчика и коммутатора, то вибратор будет выполнять функцию этих элементов системы зажигания, т. е. периодически прерывать цепь первичной обмотки. Правда, прерывание не будет синхронизировано с угловым положением коленчатого вала двигателя. Но это не беда — частота работы реле вибратора такова, что во всех цилиндрах двигателя в такте сжатия происходит зажигание рабочей смеси. Другими словами, при подключении аварийного вибратора двигатель будет работать, но не в оптимальном режиме. Зато можно будет без проблем доехать до гаража и самостоятельно заняться диагностикой и ремонтом системы зажигания.»

Почему нужен аварийный вибратор?

Аварийный вибратор для УАЗ является важным аксессуаром, который предназначен для того, чтобы предупредить водителя о неисправности автомобиля в случае возникновения проблем с двигателем или другой частью машины.

Этот устройство помогает водителю избежать неприятных ситуаций на дорогах, таких как поломка на большой скорости, выход из строя важных частей двигателя и даже опасность жизни пассажиров и прохожих. Благодаря аварийному вибратору, водитель сразу же узнает о любой проблеме, чтобы предпринять соответствующие меры и избежать аварии.

Кроме того, установка аварийного вибратора является необходимым условием для прохождения техосмотра в большинстве стран. Он обеспечивает безопасность на дорогах и способствует сохранению здоровья водителя и пассажиров.

Как выбрать правильный вибратор для УАЗа?

При выборе вибратора для УАЗа следует учитывать несколько факторов.

1. Мощность

Первым фактором является мощность вибратора. Необходимо выбрать вибратор, мощность которого соответствует мощности двигателя УАЗа. Если вибратор будет слишком мощным, он может испортить работу двигателя.

2. Надежность

Также следует обратить внимание на надежность вибратора. Лучше выбирать известных производителей вибраторов, которые предоставляют гарантию на свою продукцию

3. Совместимость

Не менее важным фактором является совместимость вибратора с конкретной моделью УАЗа. Некоторые вибраторы могут не подходить для определенных моделей УАЗа или могут требовать дополнительных установок.

4. Дополнительные функции

Если возможно, стоит выбирать вибраторы с дополнительными функциями, такими как защита от перегрева или регулировка скорости. Эти функции могут улучшить производительность вибратора и продлить его срок службы.

В итоге, правильный выбор вибратора для УАЗа может сократить ремонтные затраты и увеличить время между техобслуживаниями.

Проверка работоспособности аварийного вибратора перед использованием

Перед использованием аварийного вибратора на УАЗе необходимо проверить его работоспособность, чтобы убедиться, что он функционирует корректно и готов к использованию в случае необходимости.

В начале проверки нужно убедиться, что вибратор подключен должным образом. Проверьте, что он правильно подключен к системе автомобиля и соединен с необходимыми проводами. Также убедитесь, что провода не повреждены и не обрываются.

Далее следует проверить, что аварийный вибратор включается и выключается при необходимости. Включите вибратор, используя соответствующую кнопку или выключатель, и проверьте, что он начинает работать. После этого выключите его и удостоверьтесь, что он прекращает вибрировать.

Дополнительно можно проверить работоспособность аварийного вибратора с помощью специального прибора, например, виброметра. С помощью этого прибора можно измерить интенсивность вибрации и убедиться, что она соответствует стандартам безопасности и требованиям автомобиля.

Проверка работоспособности аварийного вибратора перед использованием является неотъемлемой частью обеспечения безопасности на дороге. Не забывайте проводить эту проверку регулярно, чтобы быть уверенными в надежности своего аварийного вибратора.

Полезные советы по использованию аварийного вибратора на УАЗе

1. Проверьте работоспособность аварийного вибратора перед каждой поездкой. Периодически проверяйте, чтобы убедиться, что он включается и работает нормально. Это может помочь предотвратить непредвиденные ситуации на дороге.

2. Размещайте аварийный вибратор правильно. Установите его на видное место, чтобы другие водители могли легко заметить его. Не забывайте, что правила дорожного движения могут различаться в зависимости от страны или региона, поэтому ознакомьтесь с правилами вашего местного управления дорожным движением.

3. Используйте аварийный вибратор в соответствии с частотой мигания указателей поворота. Если ваши указатели поворота мигают быстро, установите аварийный вибратор на более высокую частоту вибрации. Если они мигают медленно, установите его на более низкую частоту. Это поможет водителям понять, что ваш автомобиль остановился или имеет проблемы.

4. Не забудьте отключить аварийный вибратор после устранения проблемы. Когда проблема будет решена и вы снова сможете продолжить движение, не забудьте выключить аварийный вибратор. В противном случае, вы можете сбить с толку других водителей и создать опасные ситуации на дороге.

5. Обязательно остановитесь на безопасном месте, прежде чем включать аварийный вибратор. Если у вас возникли проблемы на дороге, убедитесь, что вы остановились на безопасном месте перед тем, как включить аварийный вибратор. Обратитесь к инструкциям вашего автомобиля, чтобы узнать о его рекомендациях по парковке в аварийных ситуациях.

Это всего лишь несколько полезных советов по использованию аварийного вибратора на УАЗе. Помните, что безопасность на дороге это всегда приоритет, и использование аварийного вибратора может помочь вам предотвратить аварии и создать безопасную обстановку на дороге.
