Симптомы неисправности датчика коленвала

9 Признаков неисправности ДПКВ ВАЗ 2114

Основные симптомы неисправности датчика коленвала таковы:

1. Постоянно горит индикатор Check Engine. Значок на приборной панели не гаснет через некоторое время после запуска мотора;
2. Плавающие холостые обороты. Они произвольно повышаются или падают;
3. Троение двигателя. Ощущается характерное потряхивание мотора и автомобиля, как при непрогретом силовом агрегате, так иногда и после прогрева;
4. Произвольное снижение или повышение оборотов в движении. Это можно заметить по приборам на панели авто;
5. Увеличение расхода топлива. Бензина хватает на меньшее расстояние, чем раньше. Приходится чаще заезжать на АЗС;
6. ДВС глохнет на холостом ходу. Прекращение его работы происходит неожиданно и без видимых причин;
7. Детонационные стуки при работе двигателя. Он работает с частыми неприятными резкими звуками;
8. Мотор запускается не с первого раза или не запускается совсем;
9. На бортовом компьютере или при диагностике тестером выявляются ошибки 0335 или 0336. Они указывают на неполадки в работе датчика, плохой сигнал или его отсутствие.

Если датчик коленвала ВАЗ 2114 неисправен, могут присутствовать все названные выше признаки или некоторые из них. Иногда симптомы пропадают на время, а затем появляются и усиливаются вновь. Похожие признаки могут указывать и на иные проблемы в работе авто. Например, автомобиль может вести себя похожим образом при поломке ДМРВ и иных деталей и систем. Поэтому установить точную причину поможет только проверка детали.

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Ещё кое-что полезное для Вас:

• P0011: ошибка положения распредвала
• Почему плавают обороты на холостом ходу Рено Логан и как это исправить
• Ошибка P0016 – несоответствие сигналов датчиков коленвала и распредвала

Функциональное предназначение

На сенсор, фиксирующий позицию коленвала, возложено выполнение двух главных задач:

• Фиксирование моментов прохождения поршнями ВМТ и НМТ.
• Измерение углового положения коленвала.

На основе сведений, которые отправляет ДПКВ, ЭБУ корректирует ряд параметров:

• Время срабатывания форсунок для дозированной подачи топлива.
• Когда включать подачу топлива.
• Моменты срабатывания свечей зажигания.
• Продолжительность работы клапана адсорбера, включая время его включения.
• Регулировка угла поворота распредвала.

Современные двигатели с конструктивной точки зрения претерпели не так много изменений. Ключевой период — переход от карбюраторной системы на инжекторную, которая получила признание большинства специалистов. Дальнейшее развитие заключается в усовершенствовании текущих узлов, и возможное применение новых устройств.

Сложность силовых установок с каждым разом только повышается для извлечения выгоды и минимизации ущерба окружающей среде. Исходя из этого список задач «мозга» любого автомобиля (так зовется сам компьютер или ЭБУ) растет. Но если сенсор не будет передавать необходимые сведения, работоспособность двигателя изменяются не в лучшую сторону.

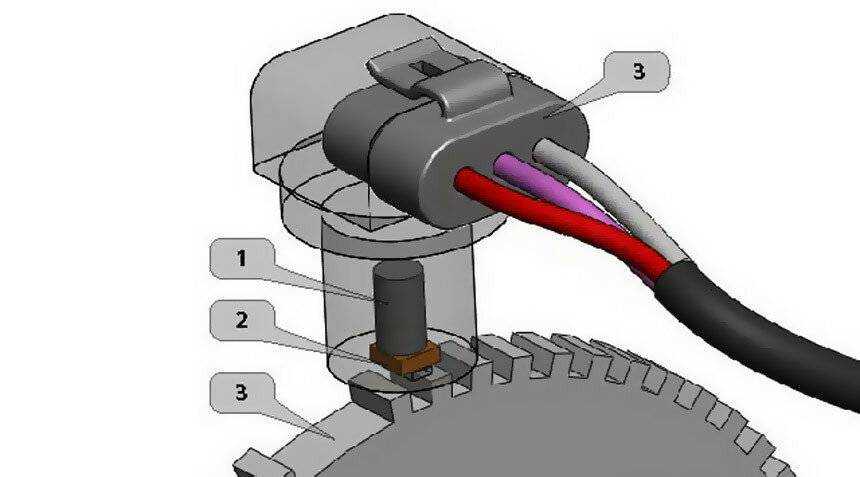

Как устроен сенсор

До того, как перейти к рассмотрению методик, как проверить датчик коленвала тестером, стоит изучить его устройство. Конструктивно это сердечник, изготовленный из стали, который обматывает медный провод. Все это помещается в корпус из пластика. Вся проводка изолируется друг от друга при помощи компаундной смолы.

Для выполнения задачи шкив коленвала оборудуется специальным маркерным диском, где имеется своего рода метка — обычно на нем 60 зубьев, но двух нет, следовательно, их уже 58. Они равноудалены друг от друга ровно на 6°. Как раз пустой промежуток, образованный отсутствующими зубцами, должен фиксироваться сенсором.

И как раз, таким образом, система зажигания синхронизируется с подачей питания в двигателе. Это позволяет сформировать топливовоздушную смесь с нужным соотношением топлива и воздуха (1:14,7) для ее полного сгорания.

Типы сенсоров и принцип работы

Существует несколько их разновидностей, однако фиксация промежутка производится по общей методике. Собственно сами они могут быть такими:

• Индукционные
• Оптические
• Датчики Холла.

Работа индукционного сенсора основывается на явлении электромагнитной индукции. Пока вращается коленвал, зубцы изменяют магнитное поле датчика коленвала, в результате чего рождаются наведенные импульсы напряжения.

У оптического аналога вместо намагниченного сердечника — светодиод. Он излучает луч, который воспринимается приемником, расположенном с другой стороны. Синхронизация также производится с помощью специальных зубьев (пазов). Задача последнего устройства заключается в фиксации прерываний светового луча, из-за чего формируется импульс напряжения, и он уже направляется к ЭБУ.

Сенсоры Холла функционируют по одноименному физическому эффекту. Здесь присутствует интегральная схема, которая располагается сразу за магнитом и зубцы как раз проносятся мимо нее. Когда зубья проходят непосредственно под схемой, изменяется величина магнитного поля, которое пронизывает элемент Холла. За счет этого формируется милливольтный сигнал напряжения. При этом сама интегральная схема выдает прямоугольные импульсы и тот участок, где отсутствуют два зуба, будет заметно продолжительнее. Обычно датчик Холла трехконтактный — питание +5 Вольт (+12В), «земля», сигнальный выход.

Симптоматика

С типами датчиков положения коленвала мы уже ознакомились, теперь стоит затронуть признаки их неисправности. Вне зависимости от конструкции ДПКВ, признаки его плохой работоспособности всегда одни и те же:

1. Динамические качества автомобиля начинают ощутимо падать. Правда такой симптом указывает на другую неисправность, тем не менее имеет смысл проверить ДПКВ.
2. Обороты силового агрегата самопроизвольно изменяются.
3. Когда автомобильная силовая установка работает вхолостую обороты и вовсе начинают «плавать».
4. Возникновения детонации вследствие динамической нагрузки.
5. Если же электронный элемент и вовсе вышел из строя, то двигатель уже не запуститься.

Также стоит учитывать, что при такой поломке всегда зажигается аварийный индикатор «Check Engine». Правда это не будет указывать именно на неисправность датчика положения коленвала, но это явный сигнал о том, что какая-то система в двигателе имеет неисправность.

Принцип работы датчика синхронизации

Для устойчивого функционирования двигателя рабочий процесс ДПКВ происходит по следующему принципу:

1.  На коленвале установлено специальное зубчатое колесо (реперный диск) с отсутствующими двумя зубцами — стартовым и нулевым.
2.  При вращении коленвала зубчики, проходя через магнитное поле ДПКВ, изменяют его — как результат, в приборе формируются импульсы, данные о которых передается в блок управления;
3.  При прохождении зубчатого колеса с отсутствующими зубцами мимо датчика характер импульсов меняется, и блок определяет начальное положение коленчатого вала;
4.  на основании подсчета поступивших импульсов компьютер определяет положение коленвала в определенный период времени:
5.  После обработки информации ЭБУ направляет сигналы в соответствующие системы автомобиля, и производится корректировка их работы.

В результате обеспечивается стабильная работа мотора автомашины.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
3. Изменение полярности сигнальных проводов.
4. Замена синхродиска и других запчастей.
5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

https://youtube.com/watch?v=3TCcw73LZis

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

• набор плоских щупов,
• новое устройство,
• штангенциркуль,
• гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Немного о коленчатом вале

Коленвал – это самый важный элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в режиме работы). От него передается крутящий момент на коробку перемены передач, систему газораспределения, вспомогательные механизмы. И чтобы впрыск топлива был произведен своевременно, искра образовалась в нужный момент, необходим датчик коленвала ВАЗ-2110.

Он отслеживает положение шкива и передает сигнал на электронный блок управления. На шкиве имеются зубья, расстояние между ними одинаковое. Но в одном месте имеется пропуск – два зуба отсутствуют. Датчик положения реагирует на приближение металла. При прохождении возле датчика пустой области происходит генерация сигнала – блок управления оповещается о том, что произошел один оборот коленчатого вала.

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

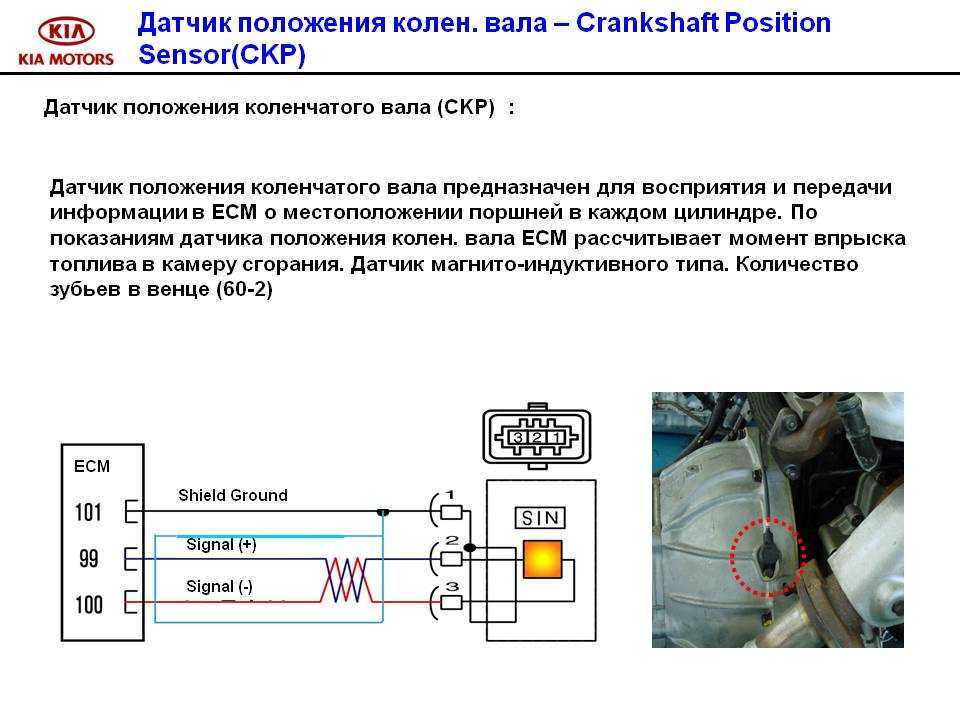

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Разновидности ДПКВ на ВАЗ-2114

Различия датчиков идет по конструктивной особенности и принципу действия. На автомобилях ВАЗ-2114 преимущественно можно встретить следующие варианты этого устройства:

1. Индуктивные. Внутри имеют металлический стержень с магнитом на наружном конце
2. Частотные. Работают по принципу определения частоты импульсов

Наибольшее распространение получил первый датчик. За счет своей практичности и эффективности. Вокруг стержня наматывается проволока из меди, концы используются для подключения проводов. На контроллер подается напряжение, а когда зубчатое колесо проходит пропуском, напряжения прекращается. Это и является сигналом блоку управления, который в свою очередь отдает команду на впрыск топлива.

Датчик распредвала на умз 4216: где стоит, как проверить — АвтоЭксперт

Все инжекторные и некоторые карбюраторные автомобили оснащены датчиком положения коленвала (ДПКВ) и выход его из строя приводит к не возможности запуска двигателя, неустойчивой работе. Для того чтобы определить неисправность датчика положения коленвала нужно знать его устройство и как он работает.

• Жигулевский датчик.
• Газелевский датчик.

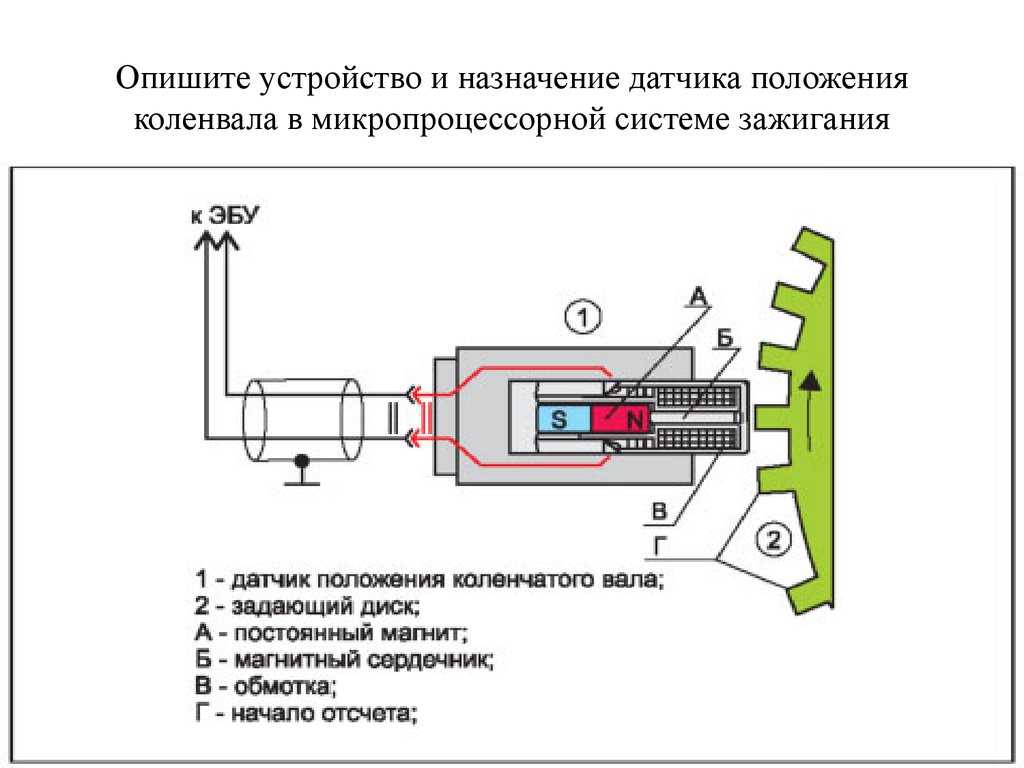

Устройство датчика коленвала

Датчик положения коленчатого вала это эл.магнитный датчик, по сигналу которого в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. На шкиве коленвала расположены зубья в количестве 58, через каждые 6 градусов, а для начала генерации сигнала отсутствует два зуба (так называемый ноль).

Как работает датчик коленвала

Когда коленвал приходит в движение между установленным датчиком и зубьями шкива коленвала генерируется импульс тока, электронный блок управления двигателем (ЭБУ) считывает импульс и дает сигнал на открытие форсунок и на модуль зажигания (катушки), который в свою очередь дает искру на свечи. Отсутствие двух зубов помогает ЭБУ определить ВМТ ( верхнюю мертвую точку), то есть в какой момент давать сигнал на форсунки и подавать искру.

Определение неисправности датчика коленвала

Если двигатель перестал заводиться нужно, проверить наличие искры и питания на форсунки. Снять высоковольтный провод со свечи зажигания и поднести к двигателю, а затем покрутить стартер.

Отсутствие искры косвенно говорит о неисправности датчика коленвала.

Но нужно быть внимательным, если искра все таки есть, сильный разряд тока на массу автомобиля может вызвать выход из строя электронного блока управления двигателем.

Читать AWD привод: что это?

Отсутствие питания на форсунки определяется с помощью мультиметра или обыкновенной 12 вольтовой лампочкой подключенной к разъему форсунки, в момент вращения стартером двигателя должно появиться напряжение и лампочка загорится. А в случаи неисправности ДПКВ напряжение на разъем подаваться не будет, лампочка не загорится. А когда двигатель , глохнет , « виновником» может стать шкив коленвала.

Шкив должен плотно сидеть на носке коленвала, и если разбивает шпонку или раскручивается храповик, шкив болтается, сигнал от датчика коленвала идет не правильный, ЭБУ не в такт подает искру и питание на форсунки.

Как проверить датчик коленвала самостоятельно

Для этого нужно снять датчик с двигателя и провести визуальный осмотр, на нем не должно быть вмятин, трещин. Затем нужно проверить обмотку датчика на сопротивление, подсоединив мултьтиметр к выводам датчика коленвала.

Сопротивление обмотки должно находиться в пределах 600-900Ом. Существует еще один способ проверки, для этого нужно подсоединить мультиметр, к выводам датчика .

Затем быстро поднести металлический предмет к сердечнику датчика коленвала, если он исправен на приборе можно будет увидеть скачки напряжения.

Датчик распредвала: признаки неисправности и замена :

Современный автомобиль оснащается множеством датчиков, которые призваны контролировать работу всех его систем, в частности силового агрегата. Таким образом, ЭСУ в нем обязательно работает в паре с такими устройствами.

Исправность же такого следящего элемента, как датчик положения распредвала, является залогом стабильной работы двигателя. Поговорим подробнее о значимости этой детали, а также о том, как правильно произвести замену ДВРП.

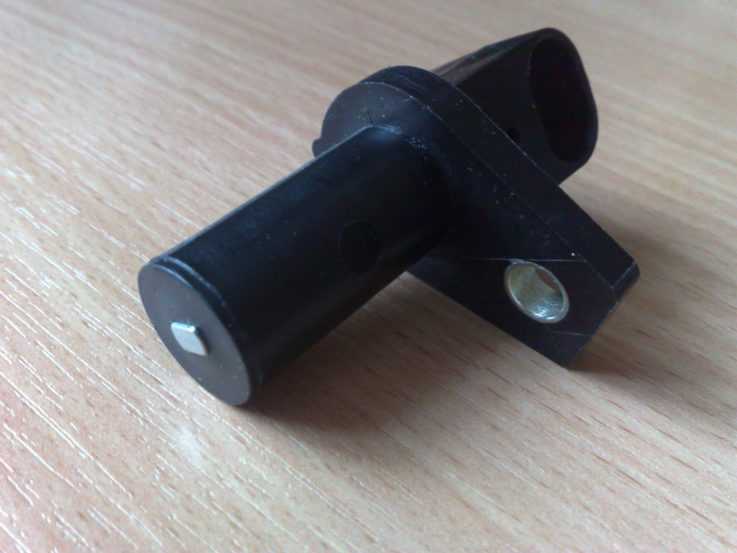

Как он выглядит?

Сначала несколько слов о том, что же представляет собой датчик распредвала, или сокращенно — ДПРВ. Конструкция его очень простая: он состоит из магнита, облаченного в пластмассовый корпус.

Датчик распредвала имеет соединение с системой распознавания, а импульсный сигнал передается посредством замыкания зубчика.

В результате этого обеспечивается своевременный впрыск топлива и зажигание смеси.

Значимость датчика

Такое устройство устанавливается на все моторы с электронной системой подачи топлива. Оно не только считывает информацию. Без его правильной работы автомобиль не сможет двинуться с места (это касается более старых машин). Становится очевидным, насколько важна эта вроде бы практически незаметная деталь.

Роль датчика нельзя недооценивать, ведь он посылает сигналы бортовому компьютеру о необходимости подачи и поджога топливной смеси. Благодаря взаимодействию ЭБУ и датчика момент искры на свечах зажигания и момент впрыска топлива на форсунках получается очень точным.

Назначение и принцип работы

Функциональное назначение ДКПВ — подача в ЭБУ четырнадцатой информации о текущем положении коленного вала, на основании которой контролер выполняет синхронизацию работы системы зажигания и форсунок. По простому — от ДКПВ зависит момент подачи в камеры сгорания топливной смеси и периодичность возникновения искры на свечах зажигания.

Если ДКВП выйдет из строя, полностью нарушится режим работы движка — из-за того, что топливо будет подаваться чрезмерно часто либо, наоборот, зажигание не будет происходить в нужный момент, движок начнет троить, автомобиль дергаться при движении и терять обороты .

На четырнадцатые разных годов выпуска устанавливались разные ДКПВ — частотные и индуктивные, отличия между ними заключаются в принципе работы.

Индуктивные датчики, они же электромагнитные, обладают электромагнитным сердечником, покрытым обмоткой из медной проволоки. Когда вблизи сердечника появляется металлическая деталь (коленной вал) сердечник реагирует на ее электромагнитное поле, в результате чего меняется его электрический потенциал.

Разница потенциалов передается на медную обмотку и на ней образуется переменный ток. Сама обмотка выведена к контактам, расположенным на корпусе ДКПВ. К контактам подсоединены провода, соединяющие устройство с блоком управления двигателем. Возникший переменный ток передается в контроллер, на основание чего мозги четырнадцатой определяют текущее положение коленвала.

Устройство и принцип работы датчика коленвала частотного типа несколько сложнее. Такие устройства также обладают электромагнитным сердечником, однако они также оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, частота возникновения которых меняется, когда рядом с датчиком расположен металлический предмет (в данном случае, венцовые зубья коленвала).
