Диагностический разъём

Форд транзит диагностический разъем где находится?

Форд транзит диагностический разъем

» Ford » Форд транзит диагностический разъем

Между делом узнал, что в моём Форде есть диагностический разъём ODB2, и сразу как-то захотелось посмотреть, что это за зверь. Благо цена копеечная ($15), а польза очень даже реальная. Как минимум, хотел проверить бортовой компьютер на наличие сохранённых ошибок, а там того и гляди разберусь в технических показателях, чтобы проводить какую-никакую диагностику состояния своими силами. К тому же, есть далеко идущие планы по компьютеризации машины (есть у меня такое хобби строить умные дома), так что возможность считывания каких-то показателей для аналитики будет очень кстати.

Собственно, купил адаптер, подключил, продавец сразу скинул на телефон программу Torque, которая слёту подхватила данные и вывела на виртуальную панель приборов. В первую очередь, проверил журнал ошибок — пусто (даже удивительно). Посмотрел, какие данные ещё приходят — их очень много и бОльшую часть я не понимаю, так что впереди много чудных открытий

Ниже немного фото.

Как выглядит адаптер:

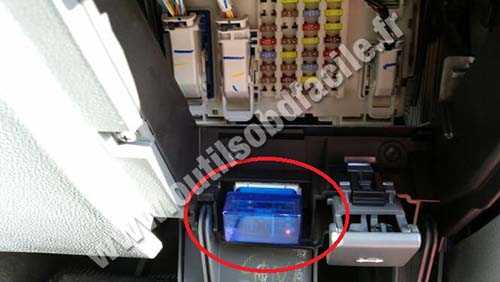

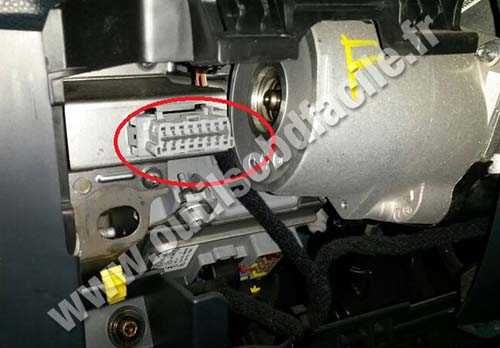

Вот куда он подключается в машине:

Виртуальная панель приборов:

Цена вопроса: $15

Все монтажные работы проводятся в салоне автомобиля. Для того, чтобы получить доступ к необходимым проводам достаточно снять обшивку торпедо у ног водителя под рулевой колонкой (крепится на 4-ех защёлках, для снятия достаточно потянуть на себя), за которой находится диагностический разъём OBD II (крепится 2-мя винтами TORX (звездочка)):

в котором присутствуют все интересующие нас провода:

После того, как все соединения были выполнены, провода к CAN-адптеру рекомендуется прокладывать по штатному шгуту проводов диагностического разъёма OBD II, которые идут за приборную панель. За приборной панелью рекомендуется расположить непосредственно сам CAN адаптер, ибо там достаточно места и находясь там он не создаст помех штатному оборудованию автомобиля. Всё это дело фиксируется стяжками.

Провода выходящие из CAN-адаптера к тахографу так же прокладываем по штатной проводке, которая уходит к штатному гдезду DIN2 на центральной консоли. Длины проводов от CAN адаптера аккурат хватает для сбора фишек под тахограф, распиновка следующая:

Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.

6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)

2 L-линия диагностики

3 K-линия диагностики

6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

FEN Используется для считывания кодов самодиагностики двигателяMEN Используется для считывания кодов самодиагностики двигателяTEN Используется для считывания кодов самодиагностики двигателя

17 K-линия диагностики40 МАССА

48 L-линия диагностики

Диагностический разъем FORD все модели после 1996 г

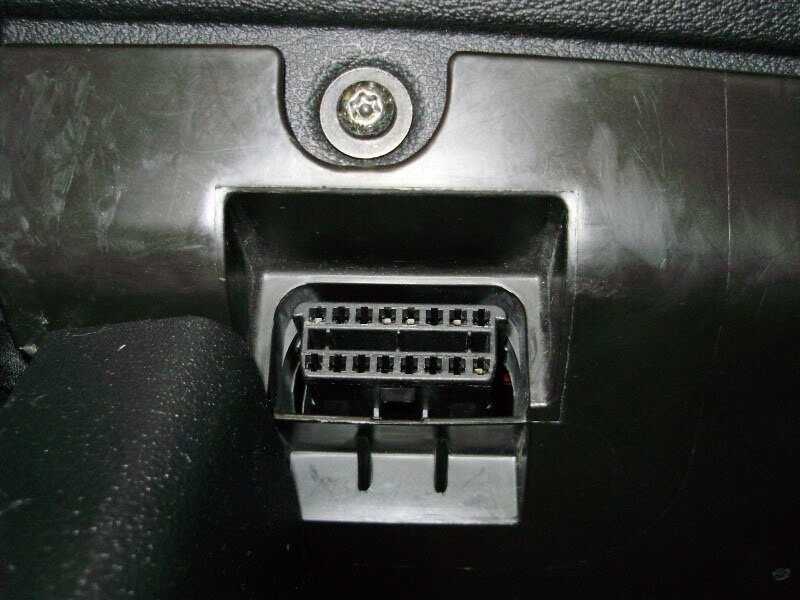

16-ти контактный разъем OBD-II в форме трапеции

2 J1850 Шина+4 Заземление кузова5 Сигнальное заземление6 Линия CAN-High, J-22847 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)10 1850 Шина-14 Линия CAN-Low, J-228415 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16 Питание +12В от АКБ

Это должен знать каждый владелец авто:

Ford transit connect диагностический разъем

Корректировка пробега Ford Transit(Форд Транзит) http://car-mileage.ru/ford.html

Корректировка пробега форд транзит (2015) (скрутить пробег Ford Transit) http://www.kostyushka.ru/

корректировка, скрутка пробега Форм Транзит (Ford Transit) http://autocorection.ru/

Ford transit 2006 on Подключаем кабель для AUX CD 6000.

АВТОДИАГНОСТИКА ФОРД В АСТАНЕ

Преимущества использования диагностического разъема Форд Транзит

Вот несколько преимуществ использования диагностического разъема Форд Транзит:

1. Информация о состоянии автомобиля: Подключившись к диагностическому разъему, можно получить информацию о состоянии различных систем и компонентов автомобиля, таких как двигатель, трансмиссия, ABS, SRS и другие. Это позволяет оперативно обнаруживать и устранять проблемы, а также проверять работоспособность систем после ремонта.
2. Диагностика неисправностей: С помощью диагностического разъема Форд Транзит можно выполнять сканирование и диагностику автомобиля. Диагностическое оборудование способно считывать коды ошибок, которые помогают определить источник проблемы. Это значительно упрощает и ускоряет процесс обнаружения и устранения неисправностей.
3. Настройка и программирование: Некоторые диагностические устройства позволяют производить настройку и программирование некоторых параметров автомобиля. Это полезно, если, например, необходимо изменить настройки ЭБУ или добавить дополнительные функции автомобилю.
4. Мониторинг данных: Диагностическое оборудование способно отслеживать различные параметры и сенсоры автомобиля в режиме реального времени. Это полезно для мониторинга работы двигателя, параметров топливной системы и температуры двигателя, что позволяет оперативно реагировать на возможные проблемы.

Использование диагностического разъема Форд Транзит облегчает процесс обслуживания и ремонта автомобилей, а также позволяет быстро и точно определить и устранить возможные проблемы. Это в свою очередь помогает обеспечить надежность и безопасность автомобиля, а также экономит время и деньги владельцев и автосервисов.

Инструкция по работе с кан-подмоткой Форд Транзит 2015-2021 и 2006-2014 гг

• Включить зажигание или завести двигатель
• Подлкючить моталку спидомтера Транзит в разъем дигностики
• Внутри прибора начнет моргать красный светодиод с частотой раз в секунду. Это говорит о том, что подмотка «видит» цифровую шину кан.
• На спидометре начнется увеличение пробега. При этом стрелка остается на нуле.
• Скорость намотки Tranzit 2015-2022 составляет 1 км в секунду или 3600 км/ч (!быстро!)
• Скорость у Tranzit 2006-2014 составляет 700 км/ч
• После достижения нужных значений на одометре, просто отключите моталку Транзит из разъема и выключите зажигание (порядок этих действий не имеет значения).

Где находится обд разъем на форд фокус 2 автомобиляФорд Фокус 1 кабелем OBD 2 ELM 327. Программа Форскан.

Как прочитать код неисправности на Ford Transit Connect?

Представьте, что вы спокойно ведете машину на своем Ford Transit Connect, и внезапно на приборной панели появляется сигнал двигателя! Наиболее частая реакция – это боязнь серьезной проблемы. Чтобы точно знать, чему соответствует этот индикатор, вам нужно научиться читать коды неисправностей Ford Transit Connect. Возможно, вы уже слышали о системе OBD, это именно то, что мы собираемся обсудить. Наши авторы решили составить этот документ, чтобы вы могли быстро найти источник этого кода по умолчанию и дать вам спокойствие.

Что такое код неисправности Ford Transit Connect?

Код неисправности – это универсальный или стандартный код, который идентичен всем автомобильным компаниям, их также называют DTC (код неисправности данных), цель состоит в том, чтобы гарантировать, что любой диагностический OBD может их преобразовать. Они будут обозначены стандартным форматом, например, P0255. Каждые данные будут иметь точную интерпретацию. Коды по умолчанию – это коды, выдаваемые калькуляторами вашего Ford Transit Connect. Эти ЭБУ будут постоянно контролировать выхлопы, давление, смеси вашего автомобиля, и когда значения превышают пределы, установленные ЭБУ автомобиля, отображается код неисправности. Преимущество умения считывать код неисправности на Ford Transit Connect заключается в том, что у вас будет доступ к полной статистике о вашем автомобиле, которая позволит вам узнать, с какими проблемами вы боретесь.

Как прочитать код неисправности на моем Ford Transit Connect?

Во второй части мы сосредоточимся именно на том, что привело вас на этот сайт, на том, как прочитать код неисправности на Ford Transit Connect. Чтобы получить доступ к этим ценным данным, вам понадобится диагностический прибор, также известный как OBD 2, названный в честь разъема на вашем Ford Transit Connect, к которому вам нужно будет подключиться. Эти диагностические инструменты легко доступны, вы сможете найти некоторые из них в версии Bluetooth, которая подключается к вашему телефону, и некоторые стандартные версии со считывателем, связанным с розеткой, что касается цены, вы сможете найти модели между 30 и 100 евро. После того, как вы приобрели диагностический считыватель OBD2, вам нужно будет обнаружить диагностический разъем на вашем Ford Transit Connect, он расположен на левой стороне рулевой колонки в нижней части вашей приборной панели, за люком. Его легко найти, потому что он имеет треугольную форму и 16 штырей.

Как стереть код неисправности Ford Transit Connect

Наконец, чтобы завершить эту страницу содержания, мы собираемся объяснить вам действия, которые необходимо выполнить, чтобы стереть код неисправности на вашем Ford Transit Connect. После перехода по меню вы получите доступ к списку активных кодов неисправностей вашего автомобиля. Тем не менее, вам придется задать себе важный вопрос: действительно ли хорошо стирать этот код неисправности на Ford Transit Connect? Фактически, стереть код неисправности без решения проблемы – все равно что закрыть глаза на факт. Кроме того, компьютер вашего Ford Transit Connect настроен на принятие разрешений в зависимости от собираемых данных. Если присутствует важный код неисправности, он, скорее всего, изменит характеристики двигателя, чтобы сохранить его. Поэтому, если вы избавитесь от кода неисправности, убедитесь, что вы решили проблему, с которой он связан.

Если у вас возникнут дополнительные вопросы о Ford Transit Connect, не стесняйтесь обращаться к нам. Форд Транзит Коннект категория.

Типы диагностических разъемов применяемых на Ford

Марки и года (ориентировочно): часть моделей 1980-1995 г.

Типичное расположение: под капотом

2	L-линия диагностики
3	K-линия диагностики

Тип №2

Тип разъема №2 — 6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

Марки и года (ориентировочно): часть моделей 1988-1995 г.Типичное расположение: под капотом

FEN	Используется для считывания кодов самодиагностики двигателя
MEN	Используется для считывания кодов самодиагностики двигателя
TEN	Используется для считывания кодов самодиагностики двигателя
+B	Питание +12В

Тип №3

Тип разъема №3 — 17-ти контактный разъем

Марки и года (ориентировочно): модели Ford, созданные совместно с Mazda — в частности, Ford Probe

Типичное расположение: под капотом

FEN	Используется для считывания кодов самодиагностики двигателя
MEN	Используется для считывания кодов самодиагностики двигателя
TEN	Используется для считывания кодов самодиагностики двигателя
+B	Питание +12В
GND	Масса
FAT	Используется для считывания кодов самодиагностики АКПП
S	Используется для считывания кодов самодиагностики ABS
FAC	Используется для считывания кодов самодиагностики
FWS	Используется для считывания кодов само-диагностики
FSC	Используется для считывания кодов само-диагностики системы круиз-контроль
TAT	Используется для считывания кодов само-диагностики АКПП
TBS	Используется для считывания кодов само-диагностики ABS
TAC	Используется для считывания кодов само-диагностики кондиционера
TWS	Используется для считывания кодов само-диагностики
TSC	Используется для считывания кодов само-диагностики системы круиз-контроль
FAB	Используется для считывания кодов самодиагностики подушек безопасности
IG-	Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра
GND	Масса
TFA	Используется для считывания кодов само-диагностики
F/P	Вывод реле бензонасоса (замыкание на массу включает бензонасос)
TAB	Используется для считывания кодов самодиагностики подушек безопасности

Тип №4

Тип разъема №4 — 3-х контактный треугольный и 5-ти контактный диагностический разъем

Марки и года (ориентировочно): все модели 1989-1996 гг. Типичное расположение: под капотом

17	K-линия диагностики
40	МАССА
48	L-линия диагностики

Тип №5

Тип разъема №5 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года (ориентировочно): все модели после 1996 г. Типичное расположение: в салоне под торпедой со стороны водителя

2	J1850 Шина+
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284
7	К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10	J1850 Шина-
14	Линия CAN-Low, J-2284
15	L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16	Питание +12В от АКБ

Расположение диагностического разъема Ford

Ford Activa 1998-2003 Ford Aerostar 1992-1997 Ford Aspire 1993-2000 Ford Bronco 1992-1996 Ford B Max 2012-2014 Ford Club Wagon 1992-2014 Ford Countour 1995-2000 Ford Crown Victoria 1998-2012 Ford C Max 2012-2015 Ford Econoline 1992-2014 Ford Ecosport 2004-2012 Ford Ecosport 2013-2015 Ford Edge 2006-2014 Ford Escape 2000-2006 Escape 2008-2012 Escort (USA) 1997-2002 Ford Escort 1990-2000 Ford Excursion 1999-2005 Ford Expedition 2003-2006 Ford Expedition 2007-2014 Ford Explorer 1995-2001 Ford Explorer 2006-2010 Ford Festiva 1993-2000 Ford Fiesta 1995-2002 Ford Fiesta 2002-2009 Ford Fiesta 2008-2014 Ford Fiesta (USA) 2013-2014 Ford Focus 1998-2004 Ford Focus 2004-2011 Ford Focus 2011-2014 Ford Focus (USA) 1999-2007 Ford Focus (USA) 2011-2014 Ford Freestar 2004-2007 Ford F Series 1997-2003 Ford F Series 2009-2014 Ford Galaxy 2000-2006 Ford Galaxy 2006-2014 Ford I Max 2005-2010 Ford Ka 1996-2008 Ford Ka 2007-2014 Ford Kuga 2008-2012 Ford Laser 1998-2003 Ford Lobo 2009-2014 Ford Mondeo 2000-2007 Ford Mondeo 2007-2014 Ford Mustang 1994-2004 Ford Mustang 2005-2014 Ford Probe 1993-1997 Ford Puma 1997-2001 Ford Ranger 1993-1997 Ford Ranger 1998-2012 Ford Ranger 2011-2013 Ford S Max 2006-2014 Ford Taurus 2000-2007 Ford Torneo 1987-1994 Ford Torneo 2000-2006 Ford Torneo 2006-2014 Ford Transit 1987-1994 Ford Transit 2000-2006 Ford Transit 2006-2014 Ford Tunderbird 1987-1989 Ford Tunderbird 2002-2005 Ford Winstar 1995-1998 Ford AWinstar 1999-2003

Комментарии к теме где находится диагностический разъем Ford Transit

Никаких коментарав не нужно ты просто професионал валентин очень хороший видео? когда будет экспедициа

Здравствуйте, а что может быть со сцеплением калины, если оно ‘ на холодную’ работает хорошо, а при прогреве начинает вести и становится трудно без хруста включить передачу? Спасибо.

Да там уже 2 болта. ) Эта самая распространенная поломка. Я после 1 случая его поставил на фиксатор резьбы). И вот тоже самое произошло на второй коробке.

Василь! Твій канал — це академія по ремонту автомобілів! Велика тобі подяка та найщиріші побажання здоровя та щастя! Сердечний привіт з Вінниччини!

в случаях такого ремонта я объясняю хозяину стоимость ремонта и вероятность покупки б узла. далее он решает сам. как-то так.

Высшая степень уважения к заказчику,это сделать как надо,а не как он хочет,и это не подлежит обсуждению,тем более если ты даёшь гарантию.

Сразу перемотал пол видео. Понял что это на долго (надевание хомута). Зато мотнул сразу на ‘видели . ‘ А теперь по теме, когда гранату в коробку вставляешь легко ли она заходит? Разбил гранату, теперь стою на улице на холоде, не каких заморочек нет ее вставить в коробку?

На инжекторном попроще. Там бензонасос прям в баке, поэтому весь воздух уходит через форсунки в цилиндры где выгорает.

привіт. в мене пежо експерт. 1.9d. тнвд лукас. тече соляра з під сальніка. яка замінити сальнік скиньте відео. а також в чому може ще бути причина??

• Форд фиеста как настроить радио



• Форд фиеста замена лампочки ближнего света



• Замена моторчика омывателя шевроле авео т250



• Двигатель неисправен форд куга дизель куга



• Шевроле авео 2 отзывы владельцев недостатки

Комментарии и уточнения где находится диагностический разъем Ford Transit

Не . ты голову людям свои безполезным видео..при скачке напряжения всегда впервую очередь перегорают лампочки фар.

Чистить средний переключатель тоже нужно, т.к. там внутри трубки забиты смазкой и может не заработать из за этого.

Старые пружины стали мягче хотя геометрически почти не изменились, вот их и заменили на новые. Так или иначе, спасибо за советы к размышлению.)

Замена главного цилиндра сцепления форд фокус 2. Замена главного цилиндра сцепления форд фокус 3. Так же и мазда 3.

Вообще-то выжемной подшипник крутится тогда когда выжимаешь сцепление если бы он все время крутился он бы сгорел на первой 1000 км. У него зазор должен быть 2-3 мм. МАСТЕРА.

Паша спасибо тебе за такой глубокий анализ всех этих небольших по большому счету проблем. Рад что ты нашёл этого темнокожего спонсора. Хочу спросить: ульяновцы прислушиваются к вопросам поднятым в блогах? Я из Беларуси и единственная машина на которую я смогу собрать-уаз (новую). Вы (ты и алкаши) показываете как решить эти мелкие косяки (машина мне очень нравиться и я хочу её ) за мизерные деньги (заглушка на раздатке, громкие рычаги коробки). Делает ли УАЗ какие то выводы и пытается ли как то внедрить это массово. Машину планирую покупать у вас — разница в цене почему-то 2-2,5 тысячи $

Здравствуйте, подскажите пожалуйста почему мог сгореть стартер на 2109. Вечером приехал все было в норме, утром стал заводить ноль эмоций, тоесть втягивающий цокает а сам стартер не крутит. Замкнул на прямую как вы показывали, ноль эфекта. Тогда снял стартер, разобрал а там где стоят щетки все згорело и сплавилось вокруг якоря, кстати стартер маленький редукторный, поставил его прошлой осенью. Так вот теперь делема от чего и почему, а то куплю новый поставлю а он згорит, охота узнать причину. Заранее спасибо.

Задавайте Ваши вопросы, если Вы не нашли ответы на них в Руководстве к автомобилю и поиском на форуме.Если на форуме есть профильная тема, и Вы не нашли в ней ответа на свой вопрос, задайте его в той теме.

В данной теме не стоит вести диалоги и поиски решения проблем которые имеются у вопрошающего, дайте просто ссылку на нужную тему. Объясню почему. Люди задают вопрос, получают ответ, который волне возможно очень полезный и грамотный. Со временем данная тема становится очень большая и посты из темы отправляются в Архив. Соответственно туда отправляются и все нужные, полезные и грамотные советы и ответы. Таким образом страдает Форум и пользователи, так как вместо того чтобы полезная информация оставалась в соответствующих темах она уходит в Архив.

Не нужно в этой теме спрашивать где купить или где отремонтировать — для этого есть специальные разделы — Куплю/Продам и Запчасти и Услуги, а так же специальные темы по сервисам в региональных разделах. За подобные вопросы наказание как за оффтоп!

1 го поколения выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. За это время автомобиль прошел рестайлинг. В нашей публикации мы покажем расположение всех электронных блоков управления, которое характерно для автомобилей форд галакси 1 го поколения. Подробно опишем блоки предохранителей и реле форд галакси 1 со схемами и фото примерами исполнения. Отдельно отметим предохранитель отвечающий за прикуриватель.

Где находится порт OBD Ford Transit Connect 2020?

Я вез группу детей на футбольный матч СП на Ford Transit 2020 года, и фургон начал капризничать.

Мелани Джонсон · Обновлено 20 марта 2023 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Вау, я так рада, что вы все в безопасности! Расположение порта OBD в Ford Transit 2020 года — со стороны водителя, под рулевым колесом . Возможно, вам придется снять пластиковую крышку с
На нем написано «OBD II» для доступа к порту.

Все автомобили, выпущенные с 1996 года, должны иметь порт бортовой диагностики II (OBD-II), который постоянно проверяет выбросы, работу двигателя и систем трансмиссии . Этот порт часто используется в сочетании с Сканер OBD-II для диагностики, ремонта и перепрограммирования.

Для успешной диагностики вам понадобится сканер OBD-II.

Найдя сканер, выполните следующие простые шаги для запуска диагностики:

• Подключите сканер к порту OBD-II.
• Включите сканирующий прибор и включите зажигание Ford Transit.
• Нажмите «Сканировать» на сканирующем приборе и следуйте инструкциям на экране.

Вот и все! В течение нескольких минут сканирующий прибор должен предоставить вам диагностический код неисправности (DTC). Получив код, вы станете на один шаг ближе к тому, чтобы понять, что происходит с вашим Transit.

Удачи!

ЕЩЕ : Как долго прослужат автомобили Ford?

FordCar MaintenanceCar Technology

Посмотреть полный ответ

ПОЧЕМУ ВЫ МОЖЕТЕ ДОВЕРЯТЬ ДЖЕРРИ

Джерри сотрудничает с более чем 50 страховыми компаниями, но наш контент независимо исследуется, пишется и проверяется нашей командой редакторов и агентов.

Стоимость страховки Acura Tsx

Стоимость страховки Honda Accord Exl

Стоимость страховки Mitsubishi Outlander Gt

Страховка в вашем городе

Страхование автомобилей Copley

Страхование автомобилей Whittier

Автострахование Дерри

Генриетта Автострахование

Клинтон Автострахование

Были ли случаи отзыва Mercury Mountaineer?

Я ищу подержанный роскошный внедорожник, чтобы этим летом отправиться в поход со стилем, но мне не нужна машина, которая легко сломается. Были ли отзывы о Mercury Mountaineer?

Мариза Морин

16 февраля 2023 г.

Как подключить Bluetooth к Mercedes-Benz GLC 300?

Я только что купил новый Benz, и я не мог быть более взволнован! Ну, я мог бы, если бы знал, как подключить телефон и проигрывать музыку.

Пэт Роуч

21 февраля 2023 г.

Как удалить устройство Bluetooth с Honda CR-V 2013 года выпуска?

У меня есть Honda CR-V 2013 года выпуска, которую я недавно купил у женщины из моей церкви. Моя основная проблема заключается в том, что список устройств Bluetooth полностью заполнен, поэтому я не могу добавить свой телефон. Я почти уверен, что смогу их удалить, просто не знаю, как — что мне делать, чтобы удалить устройства Bluetooth с CR-V 2013 года?

Эрик Шад

13 декабря 2022 г.

Просмотреть все вопросы

Прочитайте советы автомобильных экспертов в Джерри

Страхование мотоциклов в Аризоне: расходы, законы и цитаты

Стоимость страхования мотоциклов в Аризоне составляет выше, чем в среднем по стране, отчасти потому, что сезон длиннее. Найти дешевые тарифы здесь.

Бонни Стинсон

02 марта 2023 г.

Насколько безопасное вождение снижает расходы на страхование GEICO?

Скидки GEICO по безопасному вождению варьируются в зависимости от штата, но вы можете сэкономить до 10% от страхового взноса за успешное завершение квалификационного курса.

Жакулин Грабер

24 февраля 2023 г.

Почему действие моей лицензии приостановлено?

Если вы пропустили явку в суд или у вас недавно диагностировали эпилепсию, существует немало скрытых причин, по которым ваши водительские права могут быть приостановлены.

Мэйси Фаус

28 февраля 2023 г.

Проверка электрической цепи

Если диагностический разъем вашего Форд Транзит не работает, возможно требуется проверка электрической цепи. Вот несколько шагов, которые можно предпринять для решения этой проблемы:

1. Проверьте предохранители: Убедитесь, что предохранители, отвечающие за электрическую цепь диагностического разъема, не сгорели. Если предохранители повреждены, замените их новыми.

2. Проверьте проводку: Проверьте проводку, соединяющую диагностический разъем с автомобилем. Убедитесь, что проводка не повреждена и не имеет обрывов. Если обнаружены повреждения, проведите ремонт или замену проводки.

3. Проверьте контакты разъема: Проверьте контакты диагностического разъема на наличие коррозии или загрязнений. Очистите контакты при необходимости с помощью изоляции или специального растворителя.

4. Проверьте модуль диагностики: Если все вышеперечисленные шаги не привели к решению проблемы, возможно, проблема кроется в самом модуле диагностики. Убедитесь, что модуль функционирует должным образом, и при необходимости замените его.

Проверка электрической цепи может помочь выявить и устранить проблемы с диагностическим разъемом вашего Форд Транзит. Если вы не уверены в своих способностях или не можете решить проблему самостоятельно, рекомендуется обратиться к специалистам для диагностики и ремонта вашего автомобиля.

Расположение блоков

Общее расположение блоков представлено на данной схеме.

Описание

1	Блок управления кондиционером (автоматическое управление температурой) – за приборной панелью
2	Блок управления электродвигателем вентилятора кондиционера, перед. (с автоматическим управлением температурой)
3	Блок управления электродвигателем вентилятора кондиционера, зад. (с автоматическим управлением температурой)
4	Блок управления противоугонной системой — в многофункциональном блоке управления
5	Звуковой сигнал противоугонной системы — резонатор системы впуска
6	Реле дополнительной аккумуляторной батареи — под передним правым сиденьем
7	Блок управления дополнительным отопителем — потолочная панель
8	Аккумуляторная батарея 1
9	Аккумуляторная батарея 2 — под передним правым сиденьем (если есть)
10	Блок управления системой поддержания скорости (круиз — контроль)
11	Электродвигатель (привод) системы поддержания скорости (круиз — контроль)
12	Диагностический разъем (DLC)
13	Блок управления левым передним стеклоподъемником — дверь
14	Блок управления левым задним стеклоподъемником — дверь
15	Блок управления правым передним стеклоподъемником — дверь
16	Блок управления правым задним стеклоподъемником — дверь
17	Блок управления электродвигателем вентилятора системы охлаждения
18	Блок предохранителей /реле, приборная панель 1 — в многофункциональном блоке управления
19	Блок предохранителей/ реле приборная панель 2
20	Блок предохранителей /реле приборная панель 3
21	Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой)
22	Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой)
23	Звуковые сигналы — за бампером
24	Блок управления иммобилайзером — за комбинацией приборов
25	Кольцевая антенна иммобилайзера — возле замка зажигания
26	Реле указателей поворота — в многофункциональном блоке управления
27	Инерционный выключатель отсечки подачи топлива — под левым передним сиденьем
28	Много функционалыный блок управления — в блоке предохранителей реле приборной панели 1 — функции: Очиститель заднего стекла, очистители лобового стекла, указатели поворота, аварийная сигнализация, электропривод стеклоподъемников, функция задержки выключения освещения салона, обогреватель лобового стекла, обогреватель заднего стекла, централыный замок /дистанционное управление центральным замком, противоугонная система, система контроля исправности ламп, ближний/ далыний свет фар
29	Блок управления системы парковки — правая часть багажного отделения
30	Реле противотуманного фонаря (позиция 1) — левая часть багажного отделения
31	Реле противотуманного фонаря (позиция 2) — правая часть багажного отделения
32	Дополнительный предохранитель 76 (15А), разъем электрооборудования прицепа — под передним правым сиденьем
33	Дополнительный предохранитель 77 (25А/30А), система зарядки, разъем электрооборудования прицепа дополнительный обогреватель — под передним правым сиденьем
34	Дополнительный предохранитель 78 (15А), запасной — под передним правым сиденьем
35	Блок управления подогревателем сиденья водителя — под передним левым сиденьем
36	Блок управления подогревателем сиденья пассажира — под передним правым сиденьем
37	Боковой датчик удара, со стороны водителя — под передним левым сиденьем
38	Боковой датчик удара со стороны пассажира — под передним правым сиденьем
39	Электронный блок управления SRS
40	Блок управления электро оборудованием прицепа — левая часть багажного отделения
41	Электронный блок управления КПП
42	Датчик скорости автомобиля — КПП

Подключение OBD-сканера через нерабочий разъем

Если у вас возникла проблема с неработающим OBD разъемом в вашем Ford Transit, не отчаивайтесь. Существует несколько способов подключить OBD-сканер даже при неисправности разъема.

1. Использовать адаптер OBD-II Bluetooth или Wi-Fi

Один из самых простых способов подключения OBD-сканера при неработающем разъеме — использование адаптера OBD-II Bluetooth или Wi-Fi. Эти адаптеры подключаются к диагностическому порту автомобиля и позволяют передавать данные на смартфон или планшет через беспроводное соединение. Для этого необходимо установить специальное приложение на устройство и подключиться к адаптеру.

2. Использовать переходник OBD-I к OBD-II

Если ваш Ford Transit имеет OBD-I разъем, а OBD-сканер поддерживает только OBD-II, можно воспользоваться переходником OBD-I к OBD-II. Этот переходник позволяет подключить OBD-сканер к OBD-I разъему и получить доступ к диагностическим данным.

3. Проверить проводку и розетку разъема

Возможно, проблема с неработающим разъемом связана с неисправной проводкой или розеткой. Проверьте проводку на наличие повреждений или обрывов. Также убедитесь, что контакты в разъеме не загрязнены или повреждены. В некоторых случаях достаточно просто очистить контакты и разъем заработает.

4. Обратиться к специалисту

Если все вышеперечисленные способы не помогли решить проблему с неработающим разъемом, рекомендуется обратиться к специалисту. Он сможет провести детальную диагностику и выявить источник проблемы. Возможно, потребуется заменить разъем или произвести ремонт проводки.

Неисправный OBD разъем не должен стать преградой на пути к диагностированию автомобиля. Существует несколько способов подключения OBD-сканера даже при неработающем разъеме. Выберите подходящий для вас метод и продолжайте диагностику своего Ford Transit без проблем.
