Ошибки EPC автомобилей Шкода
Большинство современных автомобилей, особенно, не в базовой, а в улучшенной комплектации, оборудованы электронными системами диагностики. С их помощью водитель может обнаружить неполадки в работе различных датчиков и реле, оптики, управляющих устройств и даже программного обеспечения. Всё это относится и к таким популярным моделям как Шкода Октавия, Yeti, Fabia, и к более дорогим и престижным машинам того же бренда типа Суперб.
На приборной панели этих авто, обычно прямо на тахометре, располагается индикатор EPC (электронной системы управления мощностью мотора), загорающийся при появлении проблемы.
Хотя узнать, что именно стало причиной поломки, невозможно без обращения в сервисный центр и подключения к соответствующей диагностической аппаратуре.
Если же водитель по какой-то причине не обращает внимания на ошибку, электроника автомобиля ограничит число оборотов двигателя до 1500 об/мин, то есть даст возможность ехать только на холостом ходу.
Виды сигналов EPC у Skoda
Включение сигнальной лампы EPC на Шкода Фабия или любом другом авто этого чешского бренда говорит о необходимости срочно обратиться в автосервис, так как далеко не у каждого водителя есть в личном распоряжении техника, способная считать и определить вид неисправности.
Несвоевременное обращение внимания на ошибку приводит не только к переводу автомобиля его электроникой на холостой ход, но и к возможному увеличению расхода горючего, потере мощности силового агрегата и выходу из строя устройств, контролирующих работу транспортного средства.
Не обращаясь в сервис, владелец Октавия A7 и другой модели Шкода может определить только приблизительную причину ошибки, ориентируясь на поведение сигнальной лампы:
- постоянно горящий сигнал, скорее всего, говорит о реально существующей проблеме, определить которую можно после получения её кода с помощью диагностического оборудования. Иногда тревога бывает ложной – известны случаи, когда EPC загоралась из-за недостаточно заряженного аккумулятора;
- периодическое включение лампы и затухание через некоторое время в большинстве случаев указывает на проблему с контактами разъёмов или датчиков;
- при включении сигнала на холостом ходу и пропадании при переходе на нормальный режим движения причину неисправности можно определить более или менее точно – она заключается в неисправном блоке дроссельной заслонки.
Ошибки EPC по моделям
Группа автомобильных компаний Volkswagen AG, в которую входит и автоконцерн «Шкода», унифицировал коды ошибок для всех своих автомобилей, независимо от моделей. Более того, коды ошибки EPC Шкода будут аналогичными и для систем управления мощностью двигателя автомобилей VW, SEAT и даже Audi. При этом некоторые цифры никогда не высветятся на экране диагностического оборудования по причине отсутствия соответствующих им систем и датчиков на автомобиле.
В зависимости от кода самых распространённых ошибок для марки Skoda, поломка может заключаться в следующем:
- для кодов от 00001 до 00003 – в блоках управления тормозной системы, повторителей или коробки передач;
- 00042 и 00043 – в лампах стояночных огней;
- 00046 и 00047 – в электромоторе омывателя фар;
- от 00048 до 00054 – в температурных датчиках;
- 00060 – в противотуманных фарах;
- 00079 – в системе автоматического включения света в салоне;
- 00120–00123 – в подсветке автомобильных порогов;
- 00164 – в системе, контролирующей работу аккумулятора;
- 00194 – в механизме, блокирующем извлечение ключа из замка зажигания;
- 00218 – в датчике наружного воздуха;
- 00282 – в датчике движения скорости;
- 00300 – в датчике контроля температуры масла;
- 00316 – в лампе, освещающей заднюю часть автомобиля;
- от 00438 до 00441 – в датчиках, определяющих уровень топлива в баке;
- 00461 и 00462 – в элементах управления электроприводами кресел;
- 00463 – в работе аудиосистемы;
- от 00966 до 00968 – в предохранителе или указателях поворотов;
- от 01280 до 01285 – в системе активной безопасности, отвечающей за своевременное открывание подушек.
Эти и многие другие ошибки, список которых для моделей Йети, Фабия и остальной продукции компании Skoda достигает нескольких тысяч наименований, проверяются в автосервисе, после чего выдаётся заключение и, при необходимости, выполняется ремонт транспортного средства.
Коды ошибок при эксплуатации Шкода Октавия А7
Концерн «Шкода» является частью крупнейшей группы компаний Volkswagen AG, а значит в машинах данной марки предусмотрена унифицированная кодовая система диагностики ошибок. Некоторые коды без проблем высвечиваются прямо на измерительных приборах, тогда как другие требуют дополнительной доработки систем.
Наиболее распространенные ошибки на Шкода Октавия А7 определяются десятичными обозначениями:
Полный список ошибок на авто концерна насчитывает несколько тысяч обозначений. Диагностическая система позволяет довольно точно определять неисправный узел и сосредоточиться на его восстановлении.
Ошибка ESC на панели Шкода Октавия А7
Как снять прикуриватель
Прежде чем приступить к работе, необходимо приобрести подходящие инструменты. Производитель рекомендует снимать автоматический прикуриватель Skoda Octavia A5 с помощью специального съемника, стоимостью 1 800 рублей. Однако эту процедуру легче выполнить, если у вас под рукой есть маленькая отвертка.
Откройте капот, снимите отрицательную клемму аккумулятора и отключите цепь
Это обеспечит безопасность работы и исключит возможность короткого замыкания.
Извлеките патрон прикуривателя.
Возьмите тонкую отвертку и осторожно вставьте ее между пластиковой крышкой и металлическим гнездом.
Согните корпус по направлению к центру.
Сделайте то же самое с другой стороны. Затем отсоедините жгут проводов.
Снимите светофильтр.
Затем отремонтируйте или замените прикуриватель Octavia A7. Повторите установку в обратном порядке.
Способы диагностики ЭБУ. Прошивка через OBD2
Не существует метода самостоятельного сервиса базовых узлов через приборную панель. Вся информация о текущих ошибках выводится в виде сигнальных индикаторов. Более глубокие сведение требуют наличия GFS протокола, что подразумевает подключение через отдельный прибор.
Отдельно допускается чтение памяти ПЗУ электронного блока управления через систему Climatronic. Для этого:
Процесс опроса памяти начинается автоматически. По окончании процесса, на дисплее климат-контроля выводится количество найденных ошибок, а также их сервисные коды.
На моделях с 1990 до 1994 года устанавливается система самодиагностики OBD1, а с 1995 года – система самодиагностики OBD2.
Для определения кодов неисправности в системе OBD1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе OBD2 необходимо использование специального прибора для просмотра кодов неисправностей. Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см. рис. Цифровой вольтметр).
Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).
Блок ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ECM обнаруживает неисправность, загорается контрольная лампа «check engine», неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.
Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в U-способе.
U-способ наиболее удобен для пользователя.
Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.
D-способ. Используется для проверки неисправных частей.
Способ очистки. Предназначен для удаления записанных кодов неисправности.
Буквально вчера сыну стало нужно узнать, где находится разъем для диагностики Шкода Октавия Тур в автомобиле. Тут же нашел, в данном видео-ролике вы разберетесь где расположен разъем для диагностики Шкода Октавия Тур.
Диагностика Skoda Octavia своими руками
Диагностика по моделям авто 3 комментариев 09 июля 2020 Просмотров: 9808 Рейтинг:
Время прочтения
Сложность материала:
Диагностика модельной ряда Skoda Oktavia позволяет выявить ряд неисправностей с двигателем, салонной электроникой и системами безопасности. Компьютерный сервис не только выявит определенный тип проблем, но и позволит локализовать дефект.
Октавия линейки ТУР, А5 и А6 имеют незначительные различия в бортовой электронике. Узлы в этих моделях диагностируются одинаково, что позволяет использовать одинаковые методы и приборы для сервиса.
Приведем ряд особенностей при обслуживании этих моделей:
- двигатели Шкода оснащались классической, автоматической, а также DSG коробками передач, что необходимо знать при проведении диагностики этих узлов;
- в более ранних моделях применен специальный разъем VAG 24;
- версии Шкода после 1994 года оснащены стандартным OBD 2 разъем.
Ключевой момент
Таблица неисправностей, считываемых с разъема Шкода Октавия Тур и более новых поколений, имеет аналогичную структуру. В левом столбце располагается сам код, а в правом его полная идентификация. Как правило, система автоматически выдает расшифровку для каждого отдельного блока, но, если этого не произошло, стоит обратиться к справочным данным.
Так, неисправность подушек безопасности на Шкода имеет шифр Р0326. Впрочем, на Тур в этом случае загорится соответствующая лампочка на приборной панели. Она предупредит о том, что система датчиков подушек требует вмешательства.
То же касается и системы ESP, работа которой напрямую связана с работой как передней, так и задней подвески. В случае неисправности какого-либо из элементов подвески, система непременно даст сбой и выдаст значение Р0335. Часто такая неисправность системы ESP сопровождается неисправностями системы ESC, которая также отвечает за устойчивость Тур на дороге и стабилизацию курсовой устойчивости.
Неисправность системы ESC имеет на Тур шифр Р0343. При этом, на бортовом компьютере высветится ошибка ESC, которую необходимо будет обнаружить при помощи оборудования, стереть и заменить неисправный блок.
Помимо системы ESC на блоках двигателя 1.6 BFQ может возникать ошибка датчика ЕРС, который отвечает за работу электронной педали тормоза. В неисправности системы EPC и ESC можно винить как закисшие или отошедшие контакты самого электронного блока, так и использование некачественного топлива для заправки Skoda Octavia.
Помимо таких систем BFQ, из строя может нередко выходить электроника двигателя Тур. Из таблицы видно, что отдельные значения существуют для пропусков всех четырех цилиндров, электрических цепей бензонасоса, свечей зажигания и систем регулирования качества топливной смеси.
Ошибка системы управления климатом на BFQ имеет значение Р0501. Датчик управления климатом не выдает ошибки на приборной панели, и данную неисправность можно увидеть лишь посредством более детальной диагностики.
Штатное оборудование
Все три представленных на рынке поколения Skoda Octavia — А5, А7 и Тур — высокотехнологичные машины, буквально напичканные различной электроникой. Подушки безопасности, датчики климата, системы EPC, ESP, электронные блоки управления двигателями 1.6 BGQ 1.8, — это скорее норма, чем исключение.
Как же проверить коды ошибок на Tour и всех следующих поколениях Шкода Октавия? Как выяснить, правильно ли работают система управления климатом, подушки безопасности, системы EPC и ESP?
Для подобной операции существует диагностический разъем, который управляется посредством программы. То есть, имея на руках ноутбук, такие системы, как подушки безопасности, климат-контроль, система EPC и электроника двигателя BFQ и других маркировок могут быть проверены при помощи программы и адаптера, который находится в свободном доступе в большинстве магазинов специализированной электроники.
На данный момент, на рынке представлены всего два адаптера, которые считывают данные об EPC и прочей электронике. Они подключаются к разъему OBD, расположение которого обозначено внизу торпеды, над левой ногой водителя, и работают посредством компьютерной программы как на BFQ, так и более мощных двигателях.
Проводной адаптер VAG-COM работает с разъемом и выполняет роль диагностического оборудования.
Программа, установленная на ноутбук или нетбук, связывается с подключенным посредством разъема адаптером и считывает коды ошибок. Рядом с кодом приводится его расшифровка. Можно без труда выяснить, какая из систем на Skoda Octavia вышла из строя.
Еще одна модель диагностического адаптера, который работает посредством компьютерной программы, — это VAS 5054a. Такой адаптер также работает посредством связи через диагностический разъем на Skoda Octavia Tour, А5 и последнего поколения лифтбека. Единственное отличие — более мощный функционал компьютерной программы и возможность распознавания большего количества неисправностей, получаемых с разъема.
Диагностические разъемы VW/Audi/Seat/Skoda
Смотрится, может, и не по-феншую, зато для меня очень даже информативно. Уже с этой бумагой иду к машине и начинается проверка всех ключевых моментов, что относятся к питанию. Предохранители целы, но вот главное реле, что отвечает за питание блока двигателя и его компонентов, шкода октавия где разъем для диагностики включается, соответственно, блок просто не видит включение зажигания и не просыпается.
Причём, плюс на главное реле приходит, но отсутствует управляющий минус с блока двигателя. И пока маленько разбираю часть моторного отсека везде вижу следы вмешательства моих предшественников. Что ж, похвально, значит не я один вышел на след. Внушает надежду. Но всё надежды рушатся с треском когда моему взору предстаёт собственно блок управления.
Какой разъём для подключения васи-диагност и где он находится
Честно скажу: плакать хочется, когда видишь столь варварское отношение к технике. Похоже, в начале статьи был неправ, всё что было до нас, было ещё шкода октавия где разъем для диагностики, чем мог подумать. Видел блоки после чип-тюнинга, бывает, есть нужда вскрыть блок, но грамотные люди аккуратно закрывают блок после всех операций так, что выглядит лучше нового.
Штатное оборудование
Все три представленных на рынке поколения Skoda Octavia — А5, А7 и Тур — высокотехнологичные машины, буквально напичканные различной электроникой. Подушки безопасности, датчики климата, системы EPC, ESP, электронные блоки управления двигателями 1.6 BGQ 1.8, — это скорее норма, чем исключение.
Как же проверить коды ошибок на Tour и всех следующих поколениях Шкода Октавия? Как выяснить, правильно ли работают система управления климатом, подушки безопасности, системы EPC и ESP?
Для подобной операции существует диагностический разъем, который управляется посредством программы. То есть, имея на руках ноутбук, такие системы, как подушки безопасности, климат-контроль, система EPC и электроника двигателя BFQ и других маркировок могут быть проверены при помощи программы и адаптера, который находится в свободном доступе в большинстве магазинов специализированной электроники.
На данный момент, на рынке представлены всего два адаптера, которые считывают данные об EPC и прочей электронике. Они подключаются к разъему OBD, расположение которого обозначено внизу торпеды, над левой ногой водителя, и работают посредством компьютерной программы как на BFQ, так и более мощных двигателях.
Проводной адаптер VAG-COM работает с разъемом и выполняет роль диагностического оборудования.
Программа, установленная на ноутбук или нетбук, связывается с подключенным посредством разъема адаптером и считывает коды ошибок. Рядом с кодом приводится его расшифровка. Можно без труда выяснить, какая из систем на Skoda Octavia вышла из строя.
Еще одна модель диагностического адаптера, который работает посредством компьютерной программы, — это VAS 5054a. Такой адаптер также работает посредством связи через диагностический разъем на Skoda Octavia Tour, А5 и последнего поколения лифтбека. Единственное отличие — более мощный функционал компьютерной программы и возможность распознавания большего количества неисправностей, получаемых с разъема.
ELM327 программы для iPhone и iPad (iOS)
Ниже представлено программное обеспечение elm327 для использования на iPhone и iPad, т.е. смартфонах и планшетах под управлением iOS. Приложений для этих устройств не так много, и все они на английском языке. Но мы постарались найти для вас хорошие программы, которые просты в освоении и обладают широким набором функций
Обратите внимание, что устройства Apple поддерживают только адаптеры Wi-Fi, поэтому программируйте соответствующим образом
DashCommand
Программа elm327 для iPhone и iPad очень хороша и имеет все необходимые функции. Он универсален и подходит для диагностики большого количества автомобилей. Проста в освоении и интуитивно понятна, несмотря на отсутствие русского языка.
Он работает с адаптерами.
OBD Car Doctor
Простая и легкая программа на русском языке. Позволяет считывать рабочие параметры двигателя, а также считывать и очищать ошибки в блоке управления двигателем.
Он работает с адаптерами.
Engine Link
Одна из самых популярных программ для iPhone и iPad. Он включает в себя все необходимое для полной диагностики, а также возможность анализа трансмиссии и подушек безопасности, но эта функция доступна не на всех моделях.
Он работает с адаптерами.
Расположение колодки диагностического разъема Шкода Октавия А7
На данный момент, на рынке представлены всего два адаптера, которые считывают данные об EPC и прочей электронике. Они подключаются к разъему OBD, расположение которого обозначено внизу торпеды, над левой ногой водителя, и работают посредством компьютерной программы как на BFQ, так и более мощных двигателях.
На Skoda Octavia в его функции входят такие задачи, как проверка кодов ошибок подушек безопасности, систем ESP и ЕРС, климат-контроля, а также электроники двигателя 1. Программа, установленная на ноутбук или нетбук, связывается с подключенным посредством разъема адаптером и считывает коды ошибок.
Рядом с кодом приводится его расшифровка. Можно без труда выяснить, какая из систем на Skoda Octavia вышла из строя. Еще одна модель диагностического адаптера, который работает посредством компьютерной программы, — это VAS a. Такой адаптер также работает посредством связи через диагностический разъем на Skoda Octavia Tour, А5 и последнего шкода октавия где разъем для диагностики лифтбека.
Единственное отличие — более мощный функционал компьютерной программы и возможность распознавания большего количества неисправностей, получаемых с разъема. Таблица неисправностей, считываемых с разъема Шкода Октавия Тур и более новых поколений, имеет аналогичную структуру. В левом столбце располагается сам код, а в правом его полная идентификация.
Как правило, система автоматически выдает расшифровку для каждого отдельного блока, но, если этого не произошло, стоит обратиться к справочным данным. Так, неисправность подушек безопасности на Шкода имеет шифр Р Впрочем, на Тур в этом случае загорится соответствующая лампочка на приборной панели.
Для бесплатного скачивания — кликните на схему. Представлены такие модули, как замок зажигания, коробка предохранителей, указатели поворота, аварийная сигнализация, выключатель стояночных фонарей, фары, двигатель и т д. Схема Skoda Octavia — замок зажигания, реле для контакта X, коробка предохранителей. Схема Skoda Octavia — указатели поворота, аварийная сигнализация, выключатель стояночных фонарей.
Электросхема Шкода Октавия — выключатель сигнала торможения, освещение багажника. Розетка, коробка предохранителей, сигнал торможения Шкода Октавия. Панель приборов, процессор, сигнализаторы, коробка предохранителей Skoda Шкода октавия где разъем для диагностики.
Иммобилизатор, панель приборов, процессор, сигнализаторы, спидометр — электросхема.
Представьте ситуацию: Вы по делам приехали на своём авто в чужой город. Дела сделали, собрались. И вот неприятность — мотор глохнет. И напрочь отказывается заводиться. Что делать? До своего города километровдороговато на эвакуаторе тащить. А здесь знакомых мастерских. И тогда начинается печальное шествие по сервисам. Кто понаглее, те возьмут деньги за чтение ошибок, прочитают, разведут руками и отправят. А самые голодные полезут ремонтировать. И это шкода октавия где разъем для диагностики страшное!
Без нормальных схем, без правильного диагностического прибора. Самое главное, без опыта соваться в современный автомобиль — рисковое шкода октавия где разъем для диагностики Но многих ремонтников это ни капли не смущает. Кушать-то хочется. Нет смысла обсуждать ситуацию в стране, в результате которой на многих местах находятся совсем не те люди.
И ладно, если заведут и машина поедет. Ещё неизвестно, насколько по времени такого ремонта хватит и где эта машина встанет в следующий.
Хуже, когда покопавшись как следует, и разворошив всё и вся, ничего не находят, и машина так и остаётся обездвиженной. Забирают деньги работа ведь сделанаи отправляют владельца дальше по сервисам. Но это была присказка, а сейчас будет сказка.
Возможно, утрирую, и всё было не так страшно. И владелец уже не сильно верил, что его боевой друг оживёт. Сказал только: — Десять дней уже молчит, вы четвёртый сервис. Вселенская безысходность была в этих словах.
По его словам, дизель стал отказываться заводиться, а машина приехала из далёкой чебоксарской области.

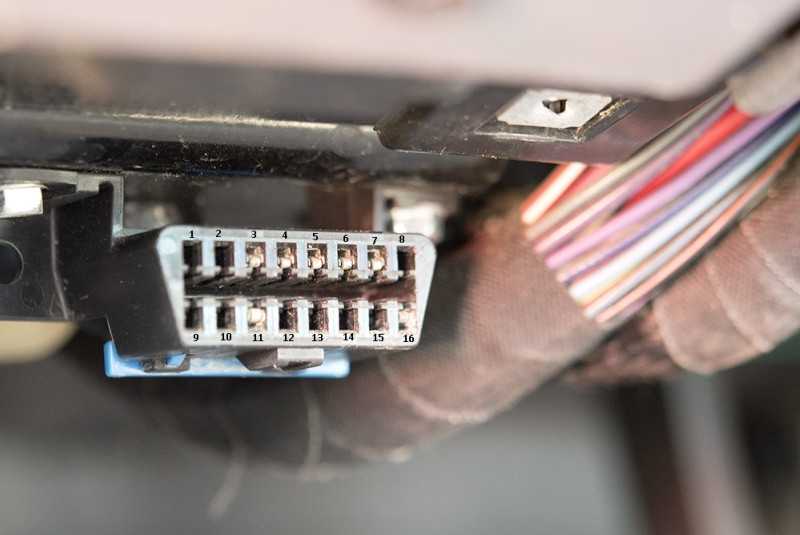

Расположение разъема для диагностики у Skoda Octavia
Расположение диагностических разъемов Skoda Octavia Tour:

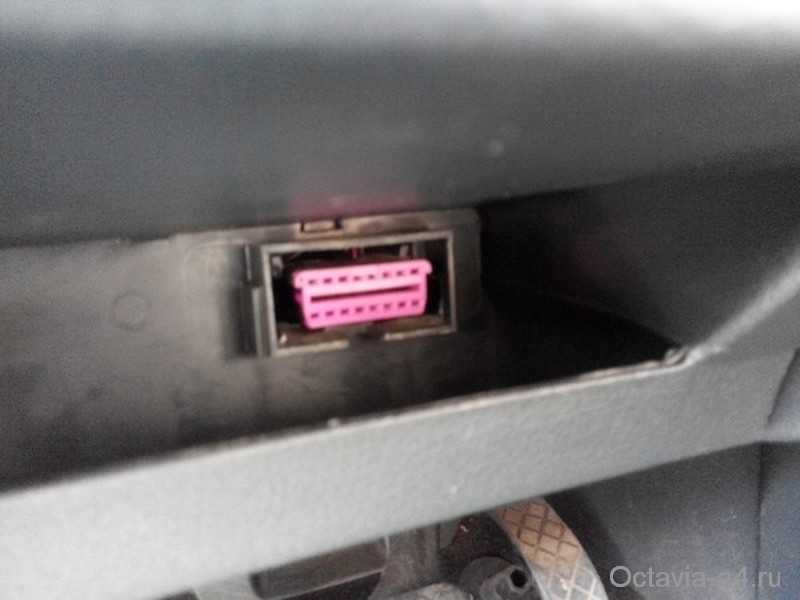

На Skoda Octavia ТУР предусмотрено расположение диагностического гнезда со стороны водителя, под рулевой колонкой. Место оставалось неизменным на протяжении всего периода выпуска автомобиля, вплоть до 2010 года.
Колодка стандартная, тип OBD2 VAG. Форма разъема трапециевидная с большим средним пазом. Колодка имеет 16 пинов. Для сервиса используются 6-9 выходы, а также 14.
Описание и расположение диагностических разъемов Skoda Octavia А5:

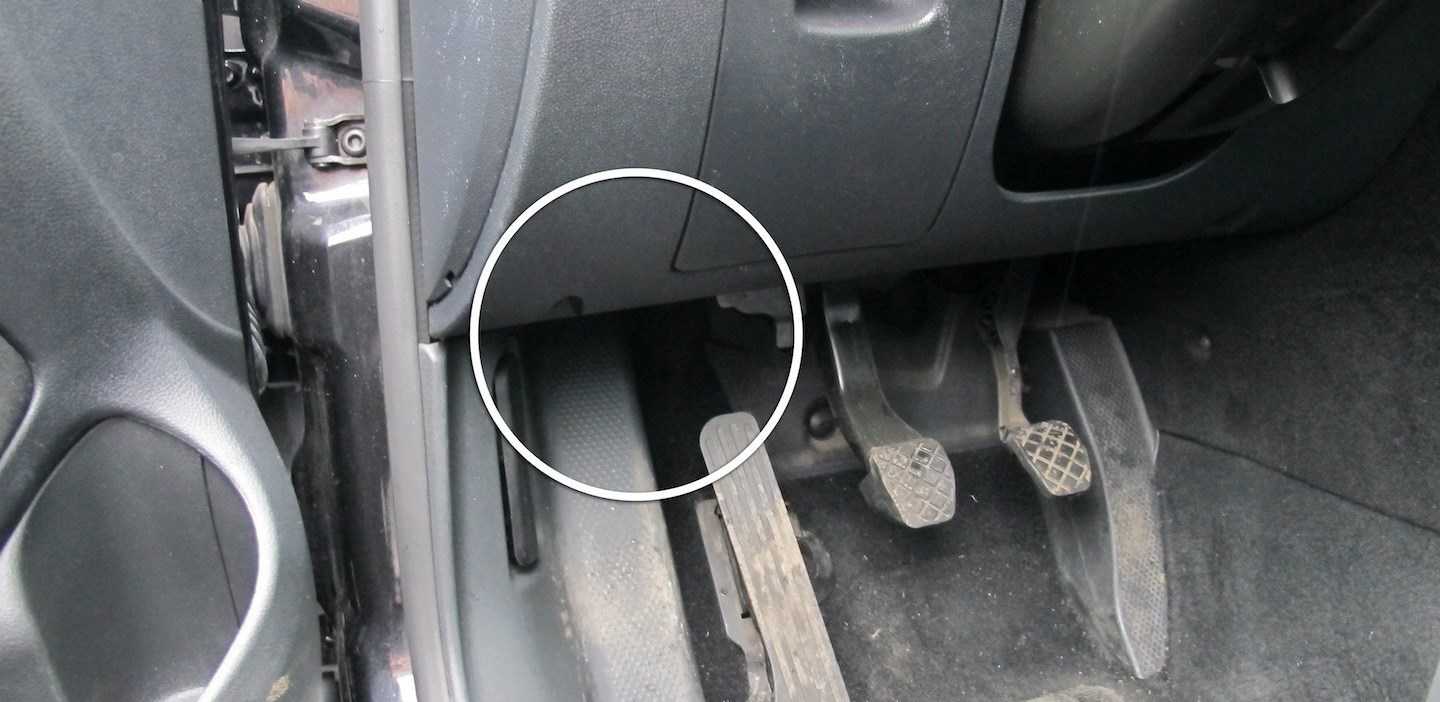

На Шкода Октавия модификации А5 сервисный разъем расположен слева от водительского места, под блоком предохранителей. Имеет сиреневый цвет, не защищена крышкой. Расположение колодки одинаково для всей линейки и не зависит от года выпуска. В более новых моделях присутствует заглушка – перед диагностикой ее необходимо вынуть.
Применяется стандартный для концерна VAG разъем, типа OBD 2. Общение происходит через стандарт ISO 9141-2K-Line. Количество пинов – 16.
Описание и расположение диагностических разъемов Skoda Octavia А6, A7:

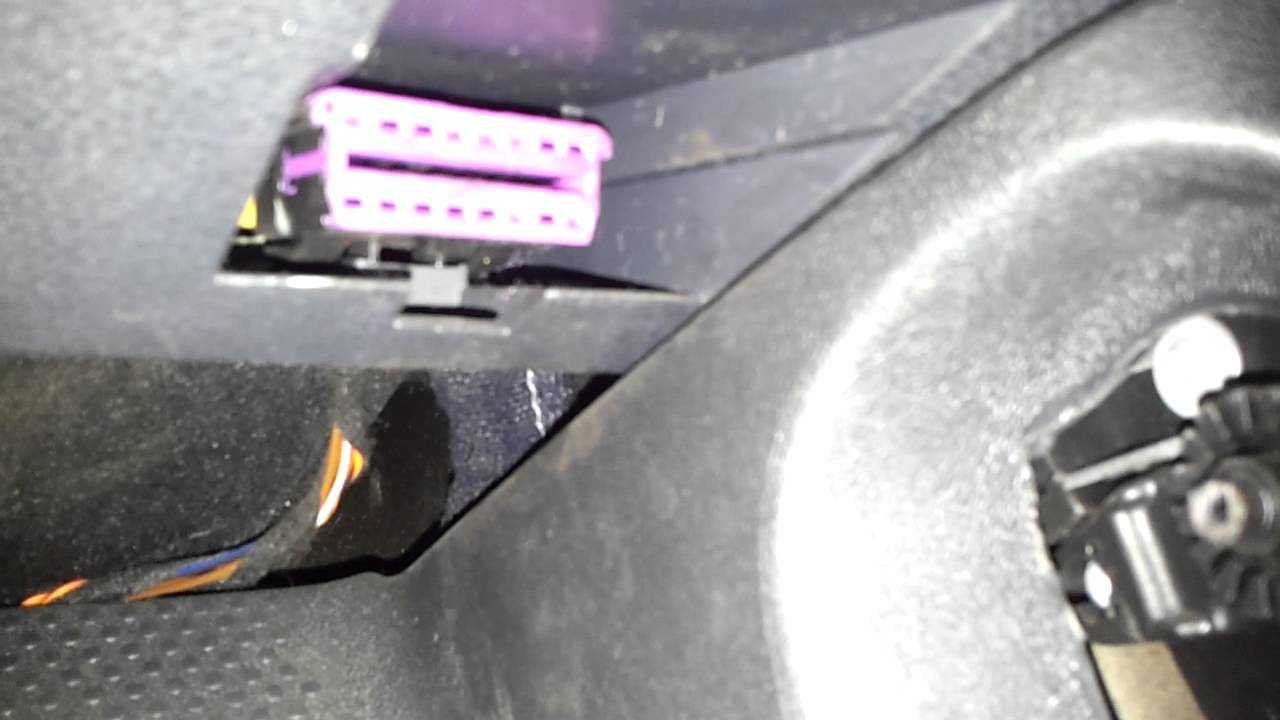

Третье поколение Skoda Octavia имеет схожее расположение диагностической колодки. Разъем расположен слева от руля, под торпедой. Традиционно имеет розовато-сиреневый окрас, заглушка отсутствует. Начиная с 2012 года, расположение разъема остается неизменным.
Колодка выполнена по стандарту OBD 2 VAG, трапециевидной формы. Тип шины связи — CAN.
Схемы расположения разъёмов и наглядные фото представлены ниже.
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Меньшая сторона трапеции |
| № | Цвет | Назначение |
|---|---|---|
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
Разъём для диагностики

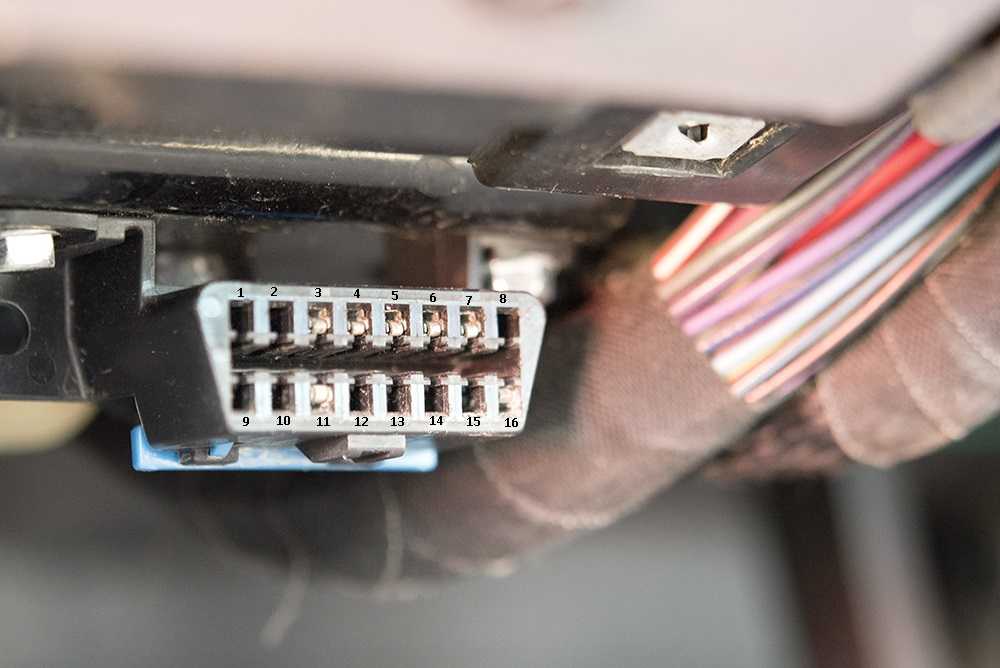

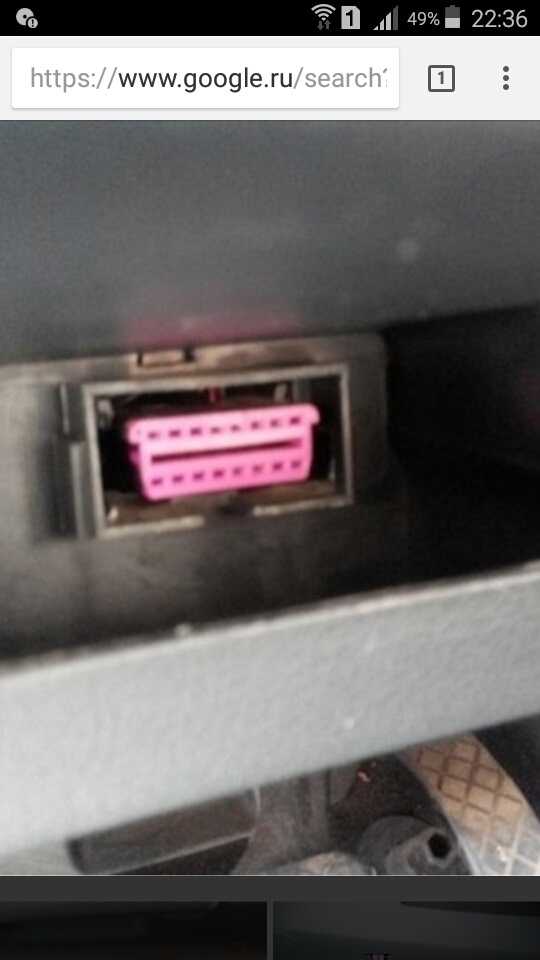

Разъём в Октавии, для подключения диагностического кабеля, находится в левой части передней панели (торпедо), снизу под небольшим бардачком, рядом с рычагом открывания капота:

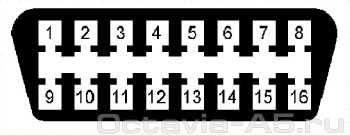

Распиновка диагностического разъёма:
1. Vendor Option
9. Vendor Option
3. Vendor Option
11. Vendor Option
4. Chassis Ground
12. Vendor Option
5. Signal Ground
13. Vendor Option
7. ISO 9141-2K-Line
15. ISO 9141-2 Low
8. Vendor Option
16. Battery Power
Рейтинг статьи:
Комментарии
вася диагност 17 и выше
Я так и не могу выбрать какой диагностический адаптер подойдет для шкода актавия А5 1z дорестайлинг. Скиньте ссылочку пожалуйста.
Здравствуйте! Подскажите пожалуйста, у меня горит чек, и двигатель не набирает обороты больше 3000, пару раз газанем загорается еще чек EPS, после чего глушу двигатель минут 5 постоит, завожу EPS тухнет, а чек нет. Поехал на диагностику, показывает ошибку Р2008 электрик не как не может ее устроить, по советуйте как и что можно сделать, чтоб чек потух и машина стала ездить а и прежде! Заранее спасибо.
Здравствуйте. это ошибка датчика положения заслонок коллектора. Возможно деле в датчике, возможно в его питании. Посмотрите, похожая ситуация здесь и ещё видео https://www.youtube.com/watch?time_continue=54&v=v-64PyLQFDo
Нет питания на OBD2 что делать подскажите пожалуйста
Коды ошибок при эксплуатации Skoda Octavia А7
Концерн «Skoda» является частью крупнейшей группы компаний Volkswagen AG, а значит в машинах данной марки предусмотрена унифицированная кодовая система диагностики ошибок. Некоторые коды без проблем высвечиваются прямо на измерительных приборах, тогда как другие требуют дополнительной доработки систем.
Наиболее распространенные ошибки на Skoda Octavia А7 определяются десятичными обозначениями:
Полный список ошибок на авто концерна насчитывает несколько тысяч обозначений. Диагностическая система позволяет довольно точно определять неисправный узел и сосредоточиться на его восстановлении.
Подключение диагностического сканера
Процесс сброса чека в Шкоде Октавии Тур может быть значительно упрощен с использованием диагностического сканера. Это мощное устройство, способное считывать информацию с автомобиля и предоставлять пользователю полный доступ к электронным системам и компонентам.
Для начала необходимо найти диагностический порт, который находится под рулевой колонкой автомобиля. Обычно он имеет форму прямоугольного разъема, и, как правило, около него имеется надпись ‘OBD-II’ или ‘DIAG’. Этот порт является точкой доступа к электронной системе автомобиля, и именно через него осуществляется связь с диагностическим сканером.
Когда диагностический порт найден, подключите диагностический сканер к нему. Обычно это делается с помощью кабеля, разъем которого соответствует разъему порта. Вставьте один конец кабеля в сканер, а другой — в порт. Затем включите сканер и автомобиль.
После включения сканера на его дисплее должна появиться основная страница с меню настройки. Некоторые сканеры могут автоматически распознать модель и марку автомобиля, но если это не произошло, выберите соответствующую марку и модель вручную.
Теперь вы можете начать выполнение диагностики. В меню сканера найдите раздел, отвечающий за сброс чека. Обычно это раздел ‘Engine’ или ‘DTC’. Вам может потребоваться изучить руководство пользователя для вашего конкретного сканера для более подробной информации о процессе сброса.
Когда процесс сброса завершен, вы можете отключить диагностический сканер от автомобиля и закрыть свой доступ к электронной системе автомобиля. Не забудьте также отключить автомобиль, чтобы сохранить заряд аккумулятора.
С помощью диагностического сканера сброс чека Шкоды Октавии Тур может быть выполнен быстро и эффективно
Не забудьте соблюдать меры предосторожности при работе с электронными системами автомобиля и в случае сомнений обратитесь к специалисту
