Как пользоваться горным тормозом на камазе 43118

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

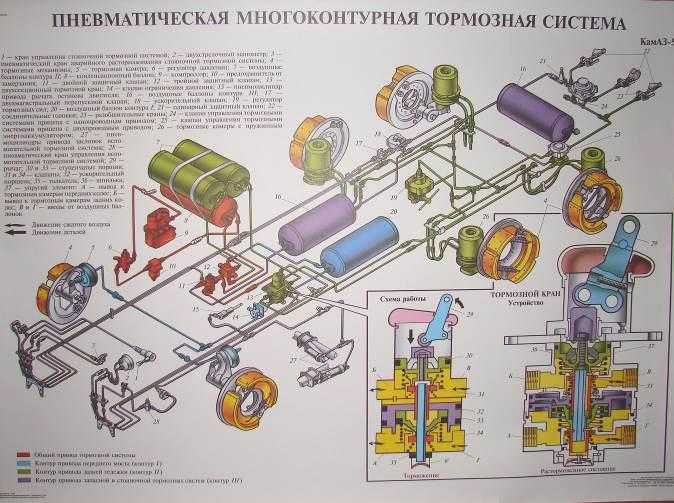

Сигналы экстренного оповещения и контроля КамАЗ

Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.

Перепускные устройства контроля.

Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.

КамАЗ 5410:

Эксплуатационные показатели тормозов КамАЗ:

Параметр	Данные параметра
Тип тормозов	Барабанные
Сечение барабана, м.	0,4
Размер накладываемого материала, м	0,14
Площадь накладываемого материала, м2	6,3
Размер штока регулировки, м.:
Колёсная пара, нос (5320, 55102), м	0,125
Колёсная пара (средина и корма), м
Автомобили: 5320, 55102	0,125
Автомобили: 65115(самосвал)	0,150
Перемещение штока, м:
Колёсная пара, нос (5320, 5410, 55102, 5511)	0,02-0,03
Колёсная пара (средина, корма), м
Автомобили: 5320, 5410, 55102	0,02-0,03
Автомобиль: 54122	0,025-0,035
Камеры	нос 0,024, средина и зад 0,020/0,020
Устройство повышения давления	2-х цилиндровый (поршень)
Камера: ход, сечение, м	0,06х0,038
Воздух, подача, литров в минуту	220
Действие	Шестерёнка
Отношение ведомой/ведущей шестерни	0,94
Баллоны:
Итого, штук	6
Объём, литров	120
Предохранитель замерзания, объём, мл	200 / 1000
Выпуск, сопротивление кгс/см2	1,7-1,9

Как сделать перенос педали газа под левую ногу на машине с автоматом

На большинстве моделей перенос педали газа под левую ногу на машине с автоматом сделать легко. Некоторые водители выполняют эту процедуру своими руками. Причем это относится как к авто с обычным, так и с электронным газом.

Перенос педали газа под левую ногу на машине с автоматом

Педальный узел у автомобилей с автоматической коробкой передач сдвинут вправо. Слева у них достаточно места для переноса газа или установки дублирующей детали. От крепления тормоза у многих авто можно взять шпильку и, сделав дополнительное крепление, например, из кусочка металла, перенести элемент на левую сторону. Для переноса проводов в случае электронного газа потребуется удлинитель. Присоединить его несложно.

Для удобства посадки в некоторых машинах нужно удалить подставку под левую ногу или перенести ее направо. Могут потребоваться и иные незначительные преобразования салона. Это обеспечит комфортную посадку за рулем. Ведь необходимо, чтобы даже женская ножка не уставала и без труда дотягивалась до педалей.

Использование дополнительного оборудования для удобства

Некоторые из столкнувшихся с проблемой, как держать ноги на педалях в автомобиле, используют дополнительное устройство. При этом переносить ничего никуда не нужно. Зато требуется установка нового оборудования.

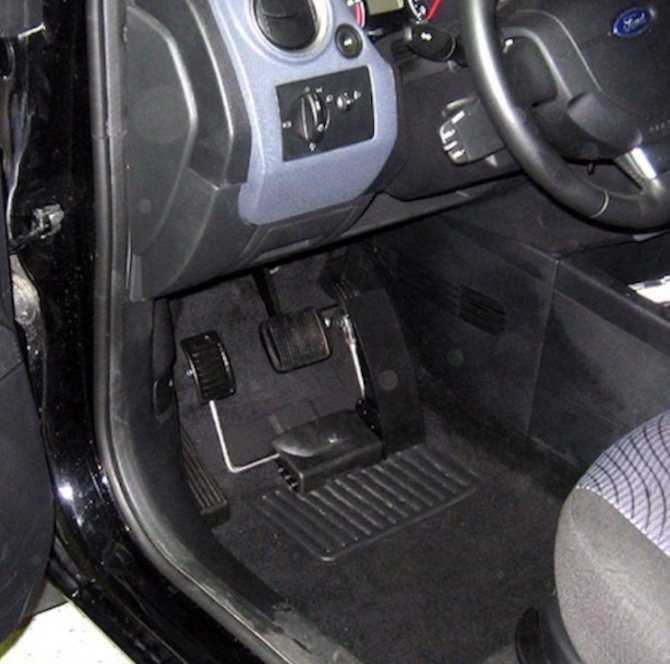

Установленное дополнительное оборудование на авто

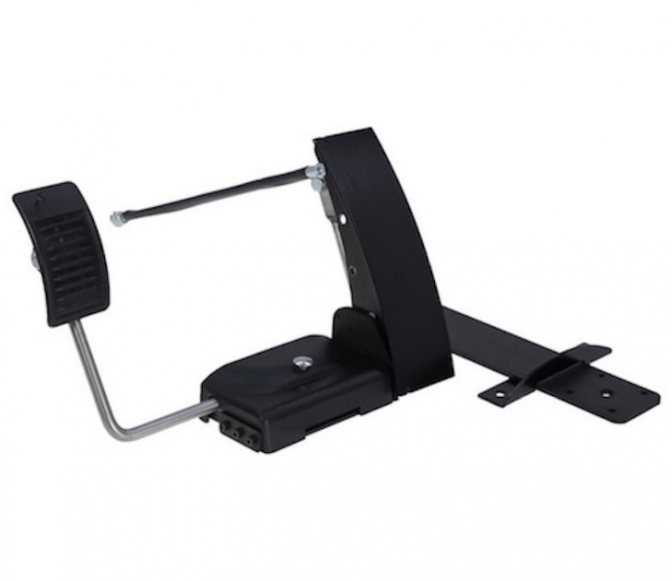

Дополнительная педаль под левую ногу для авто с АКПП

Дополнительная педаль для лиц с ограниченными возможностями хорошо решает проблему, как ставить ногу на педали газа автомобиля. Но ее покупка и установка требуют значительных материальных затрат. Приобретение такого оборудования по карману не каждому водителю, тем более имеющему ограничения здоровья.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Снятие и разборка вспомогательного тормоза

При снятии отверните гайку 18 шарового пальца 19 и отсоедините наконечник 15 от рычага 5.

Выкрутите шплинт и отверните гайку 8 пальца 11, снимите шайбу и собранный пневмоцилиндр 7. Отверните контргайки и гайки четырех болтов 2, снимите их, снимите кронштейн 6, проставки 1 и узел 23.

Для снятия пневмоцилиндра топливного блока отверните штифты, соединяющие цилиндр с кронштейном и скобу на штоке цилиндра с рычагом ТНВД, снимите блок цилиндра.

При снятии клапана отверните гайки и отсоедините от него трубопровод.

Отверните гайку крепления крана к панели пола кабины и снимите ее. Части вспомогательного тормоза, находящиеся в среде выхлопных газов, частично корродированы, а промежутки между ними забиты частицами сажи; поэтому для облегчения разборки вспомогательный тормоз необходимо погрузить в керосин или дизельное топливо на 24 часа.

При разборке механизма отрежьте головку заклепки 2 (см. Рис. 1) напильником и с помощью пробойника диаметром 4 мм снимите ее с вала и амортизатора.

Зафиксируйте вспомогательный тормозной механизм на рычаге 4 в тисках и, поворачивая корпус 3, снимите его с вала 13.

Выньте заслонку 11 из корпуса.

Снимите крышку 9 с корпуса и снимите пружину 8, шайбу 7 и стопорное кольцо 6. Открутите гайку 10 тяги 5 и снимите рычаг 4 и шпонку 15 с вала 13.

С помощью пробойника диаметром 3,5 мм извлеките штифты 1 и 12 из корпуса и снимите втулки 14.

Втулку можно извлечь гидравлически из глухого отверстия корпуса (Рис. 164) с помощью консистентной смазки.

Ось демпфера можно использовать как стержень.

Горный тормоз Камаз — эффективный и надежный замедляющий элемент

Грузовые автомобили Камаз используются для перевозки тяжеловесных грузов в различных условиях. Во время эксплуатации грузовика при частых затяжных спусках под уклон, водителю приходиться неоднократно притормаживать, что негативно сказывается на износе шин и тормозных колодок. Для недопущения преждевременного выхода из строя тормозной системы используется горный тормоз Камаз. Он представляет собой дополнительный замедляющий элемент (заслонку) для езды на небольшой скорости. Главные функции детали заключаются в блокировке подачи топлива в двигатель и перекрытии клапана впускного типа.

Что такое ретардер (интардер)

Ретардер — это тормоз замедлитель грузовых (и не только) автомобилей, который путем воздействия электромагнитных или гидравлических сил позволяет остановить транспортное средство без применения фрикционных тормозов. Так как многие тепловозы весили порядка 40 тонн, их торможение стало основной проблемой для машинистов. Фрикционная тормозная система не могла в полной мере справиться с такой массой быстро перегревалась и выходило из строя. Решением данной проблемы стало изобретение системы под названием ретардер.

Всё чаще на грузовиках применяют ретардер при спуске с горы и при длинных уклонах, где нецелесообразно использовать основную тормозную систему (она не рассчитана на длительное торможение и её основные элементы — диски, накладки, колодки быстро перегреваются и перестают эффективно выполнять свою работу — торможение).

Также всё чаще индукционный тормоз ставят на городской транспорт — автобусы, на автомобили коммунального назначения. В большинстве случаев это связано с некоторыми преимуществами использования ретардера — он позволяет притормаживать более плавно (при этом не теряется эффективность торможения), также одним из значительных преимуществ является экономия — при использование тормоза-замедлителя существенно увеличивается (5-10 раз) срок службы тормозной системы автомобиля (в частности из-за снижения нагрузки на тормозную систему), что с учетом дороговизны технического обслуживания грузовиков и автобусов, является большим плюсом. Ниже мы рассмотрим из чего состоит ретардер и как он работает.

Принцип работы горного тормоза Камаз

Когда тяжелая машина работает в условиях пересеченной местности, ей постоянно приходится спускаться под уклон, используя тормоз. Поскольку во время затяжного спуска притормаживать приходится неоднократно, шины и накладки на тормозных колодках быстро приходят в негодность, что ведет к уменьшению трения о тормозящий барабан и, как результат, к снижению качества работы тормозной системы. Поэтому в автомобилях Камаз устанавливается дополнительный тормоз, который позволяет сократить износ основной тормозной системы.

Под горным тормозом понимается вспомогательная встроенная замедляющая система, позволяющая транспортному средству двигаться с малой скоростью. Обычно дополнительный замедлитель ставится на грузовую и строительную технику. Иногда дополнительный замедлитель устанавливается на междугородние автобусы, курсирующие в горной местности. Однако наиболее широкое применение горный тормоз получил на отечественных Камазах.

Особенности функционирования

Существует три типа вспомогательных замедлителей:

• Моторный. Обеспечивает перекрытие подачи топлива. Имеет вид заслонки прикрывающей трубу глушителя и меняет положение рейки ТНВД. В результате горючее прекращает циркулировать, силовой агрегат перестает работать, а коленчатый вал продолжает функционировать. При выталкивании воздушной массы из камеры сгорания на поршень оказывается существенное сопротивление, что ведет к притормаживанию вращения колес и коленвала.
• Гидравлический. Тормозную систему дополняют два колеса с лопастями. Одно прикреплено на корпусе тормоза, а другое осуществляет вращательные движения совместно с карданом. Внутренняя часть тормоза в целом заполняется смазывающим материалом, который распределяется за счет воздействия движущихся лопастей. Во время контакта с неподвижными лопастями происходит потеря скорости масла, что приводит к замедлению колеса и самого карданного вала.
• Электрический. Функционирование конструктивного элемента базируется на электромагнитном поле, обеспечивающее торможение ротора. Данная деталь соединена с карданом, но может быть зафиксирована на любой вал трансмиссии. Имеет вид большого диска из стали. Обмотка статора крепится на корпусе. Процесс торможения достигается благодаря преодолению магнитного взаимодействия.

Снятие и разборка вспомогательного тормоза

При снятии отвернуть гайку 18 шарового пальца 19 и отсоединить наконечник 15 от рычага 5.

Расшплинтовать и отвернуть гайку 8 пальца 11, снять шайбу и пневмоцилиндр 7 в сборе. Отвернуть контргайки и гайки четырех болтов 2, извлечь их, снять кронштейн 6, прокладки 1 и механизм 23 в сборе.

Для снятия пневмоцилиндра отключения подачи топлива расшплинтовать пальцы, соединяющие цилиндр с кронштейном и серьгу на штоке цилиндра с рычагом топливного насоса высокого давления, снять цилиндр в сборе.

При снятии крана отвернуть гайки и отсоединить от него трубопроводы.

Отвернуть гайку крепления крана к панели пола кабины и снять его. Детали вспомогательного тормоза, находясь в среде отработавших газов, частично корродируются, а зазоры между ними забиваются частицами сажи; поэтому для облегчения разборки вспомогательный тормоз следует выдержать в течение суток в керосине или дизельном топливе.

При разборке механизма, головку заклепки 2 (см. рис. 1) спилить напильником и с помощью выколотки диаметром 4 мм извлечь ее из вала и заслонки.

Закрепить механизм вспомогательного тормоза за рычаг 4 в тисках и, поворачивая корпус 3, снять его с вала 13.

Извлечь из корпуса заслонку 11.

Снять с корпуса крышку 9 и извлечь из него пружину 8, шайбу 7 и стопорное кольцо 6. Отвернуть гайку 10 стяжного болта 5 и снять с вала 13 рычаг 4 и шпонку 15.

С помощью выколотки диаметром 3,5 мм выбить из корпуса штифты 1 и 12 и извлечь втулки 14.

Втулку из глухого отверстия корпуса можно извлечь гидравлическим способом (рис. 164) с применением консистентной смазки.

В качестве стержня можно использовать ось заслонки.

Когда тяжелая машина работает в условиях пересеченной местности, ей постоянно приходится спускаться под уклон, используя тормоз. Поскольку во время затяжного спуска притормаживать приходится неоднократно, шины и накладки на тормозных колодках быстро приходят в негодность, что ведет к уменьшению трения о тормозящий барабан и, как результат, к снижению качества работы тормозной системы. Поэтому в автомобилях Камаз устанавливается дополнительный тормоз, который позволяет сократить износ основной тормозной системы.

Под горным тормозом понимается вспомогательная встроенная замедляющая система, позволяющая транспортному средству двигаться с малой скоростью. Обычно дополнительный замедлитель ставится на грузовую и строительную технику. Иногда дополнительный замедлитель устанавливается на междугородние автобусы, курсирующие в горной местности. Однако наиболее широкое применение горный тормоз получил на отечественных Камазах.

Почему тормоза плохие

Неисправности тормозной системы КамАЗ могут привести к сбоям в работе транспортного средства.

Поломки и способы их устранения:

1. Воздух в стояночной тормозной системе. Из-за этого педаль тормоза не растормаживается. Воздушный поток может попасть в систему во время разгерметизации, падения уровня топлива или из-за поврежденных труб и шлангов. Чтобы устранить поломку, рекомендуется прокачать тормозной механизм.
2. Поврежденный вакуум. Данный механизм напрямую влияет на работу тормозов. Чтобы проверить его исправность, нужно 5-7 раз подряд нажать на педаль при отключенном моторе. Это поможет убрать разрежение в усилительном устройстве. После этого необходимо завести агрегат, удерживая педаль. Если после запуска она немного опустится, значит, вакуум исправен, если нет — то нужно выполнить замену поврежденного элемента.
3. Посторонний шум во время движения может быть связан с поврежденными колодками тормозного типа. В этом случае рекомендуется установить КамАЗ на платформу и поднять его при помощи специального оборудования, снять передние колеса и провести осмотр дисковых элементов. По толщине диск должен быть не меньше 10,8 мм. Также нужно проверить ход колодок. При помощи отвертки их отводят от дискового элемента, если не удается этого сделать, то проблема кроется в заклинивании поршневого механизма.

Горный тормоз Камаз — эффективный и надежный замедляющий элемент

Грузовые автомобили Камаз используются для перевозки тяжеловесных грузов в различных условиях. Во время эксплуатации грузовика при частых затяжных спусках под уклон, водителю приходиться неоднократно притормаживать, что негативно сказывается на износе шин и тормозных колодок. Для недопущения преждевременного выхода из строя тормозной системы используется горный тормоз Камаз. Он представляет собой дополнительный замедляющий элемент (заслонку) для езды на небольшой скорости. Главные функции детали заключаются в блокировке подачи топлива в двигатель и перекрытии клапана впускного типа.

Модельный ряд

Широта модельного ряда этого седельного тягача позволяет без проблем выбрать оптимальный логистический вариант.

019

«Младшая» модель седельного тягача, на которую ставят двигатель КамАЗ-740.30-260, развивающий на 20 лошадиных сил меньше, чем базовая. Этот дизель также относится к экологической категории Евро-2. Поскольку силовой агрегат слабее, то максимальная масса автопоезда меньше – 36,9 тонны.

Цена на нее начинается от 1300 тысяч рублей. Прочитайте статью про стоимость автомобилей Камаз.

32

КамАЗ 65116 32 – весьма необычное для этого автомобильного бренда решение, поскольку дизельный двигатель на нем заменен газовым. При его эксплуатации расходы на топливо снижаются в 2,5 раза, а токсичность выхлопа уменьшается в пять раз.

Двигатель КамАЗ 820.62-300. Восьмицилиндровый, V-образный, турбированный, мощностью300 л. с., имеющий распределенный впрыск и искровое зажигание. Его объем 11,76 литра.

Трансмиссия механическая, девятиступенчатая, от компании ZF. Она управляется дистанционно и имеет интардер – горный тормоз, соединенный с вторичным валом МКПП.

Топливо хранится в 13 газовых баллонах по80 литров каждый. Девять из них ставятся в контейнере за кабиной, а еще четыре – на месте стандартного топливного бака.

62

Камаз 65116 62 – самая мощная модель с «родным» двигателем 740.51-280. Его мощность 280 лошадиных сил, он отвечает требованиям экологической безопасности Евро-3.

Внешне эта модификация отличается от базовой наличием спойлера на крыше кабины, который закрывает торец контейнера прицепа. Его применение снижает расход топлива на 100 км пути. Эта цифра достигает 15 процентов.

Силовой агрегат сопрягается с девятиступенчатой трансмиссией ZF9. Кроме основного ряда, она имеет пониженную передачу с числом 9,48.

Новый КамАЗ 65116 этой модели стоит минимум 1500 тысяч рублей.

N3

Камаз 65116 N3, технические характеристики которого самые внушительные – мощность двигателя 360 лошадиных сил, имеет силовой агрегат иностранного производства. Точнее, совместного – североамериканского и «камазовского».

Дизель Cummins 6ISB 300 имеет уникальную конструкцию – это рядная «шестерка» объемом 6,7 литра, выдающая 360 лошадиных сил. Имея меньший объем, он обеспечивает крутящий момент в 1300 Нм, что равно показателю двигателя «шестьдесят второй» модели. В модели Камаз Каратель также используется двигатель Cummins.

Поэтому расход топлива на 100 километров у него рекордно низкий. При этом моторесурс увеличен на 15 процентов. Конечно же, все это верно лишь в том случае, если все положенные ТО будут проводиться в указанные паспортом агрегата сроки, а масло и технические жидкости соответствовать высшим стандартам качества.

По уровню экологической безопасности силовой агрегат соответствует Евро-3.

Цена тягача 65116 N3 начинается от 1700 рублей.

А4

Ее полный модельный индекс КамАЗ 65116 23 А4. По техническим характеристикам она очень похожа на N3, но двигатель Cummins 6ISBe4 300 оснащен системой нейтрализации выхлопа adBlue. Эта рядная «шестерка» работает по стандарту Евро-4, а потому ее мощность, как и крутящий момент, снижены: 286 лошадиных сил и 1200 Нм.

В обвесе двигателя присутствует бачок, куда заливают нитрат аммония (мочевину), насос и система трубопроводов, подающих жидкость через форсунки на катализаторы. Электросхема КамАЗ 65116 А4 усложнена еще и тем, что есть сигнализация о несоответствии качества выхлопа экологическим нормам.

Трансмиссия КамАЗ 65116 6010 23 построена на высокооборотной МКПП ZF9 с горным тормозом (интардером). Она отличается от трансмиссий других моделей тем, что в ней предусмотрена возможность блокировки осей или дифференциалов колес на одном мосту.

Это самая дорогая модель. Новый «КамАЗ 65116 23 А4 тягач» стоит не меньше 1900 тысяч.

Основное назначение системы

Постепенно разгоняясь при движении на спусках, автомобиль может набрать достаточно высокую скорость, что может быть небезопасно для дальнейшего движения. Водитель вынужден постоянно контролировать скорость за счет использования рабочей тормозной системы. Такие циклы многократного притормаживания приводят к быстрому износу тормозных накладок и шин, а также увеличению температурного режима работы тормозного механизма.

В результате коэффициент трения накладок о тормозной барабан или диск снижается, что приводит к снижению эффективности всего тормозного механизма. А следовательно увеличивается тормозной путь автомобиля.

Горный тормоз.

Опции темы

Поиск по теме

Я и схемы находил ,смотрел, вроде все так как у всех . Мотор то почему глохнет ,если пользуешься ГТм на оборотах мотора скажем от 1000об/мин и выше ? Тут читал, что у него нет понятия скорость включена или нет — при выключенной скорости и на холостых он будет глушить мотор ! К примеру мерс 814,820 серии у них кнопка и она глушит. Может у маза цилиндрик слабый, как вариант и не может удержать газы?

Это с форума стянул ..

Не знал , что прицеп имеет торможения от работы ГТ . А как усилие регулируется на прицепе ( выше писали опр.давления и все ) но ведь ты можешь идти пустой и по мокрой дороге -дерни ГТ и если на прицепе тормоза хорошо работают ( как положено) то прицеп будет «обгонять» ..

Как работает горный тормоз на Камазах?

В настоящее время существует три типа дополнительных замедлителей: моторные, гидравлические и электрические. Принцип его действия зависит от типа тормоза.

Таким образом, моторный тормоз прекращает подачу топлива. Это заслонка, которая закрывает трубу глушителя и перемещает рейку ТНВД. Топливо перестает поступать, двигатель останавливается, но коленчатый вал продолжает вращаться. При попытке вытолкнуть воздух из камеры сгорания поршень встречает значительное сопротивление, в результате чего замедляется движение коленчатого вала и колес.

Гидравлический тормоз состоит из двух параллельных колес с лезвиями, расположенными на небольшом расстоянии друг от друга. Одно из колес закреплено на корпусе тормоза, другое вращается вместе с карданом. Внутренняя полость самого тормоза заполнена маслом, которое разгоняется движущимися лезвиями. При контакте с неподвижными лопастями масло теряет скорость, замедляя тем самым вращающееся колесо и, следовательно, сам кардан.

Действие электрического горного тормоза основано на электромагнитном поле, которое замедляет вращение ротора. Ротор обычно соединен с карданным валом, хотя его можно установить на любой другой приводной вал. Обмотки статора прикреплены к корпусу.

Моторный тормоз необходим не только из соображений безопасности, но и как дополнительная защита от преждевременного износа основного тормоза.

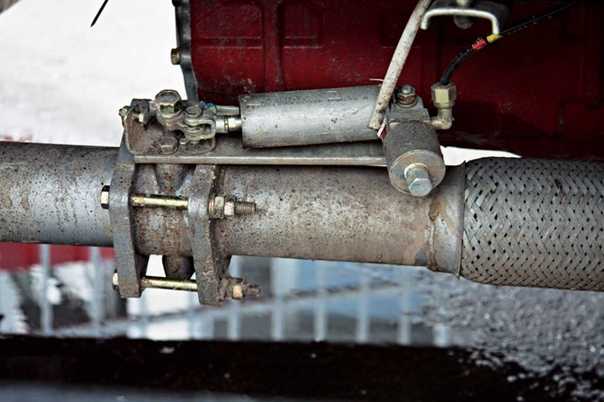

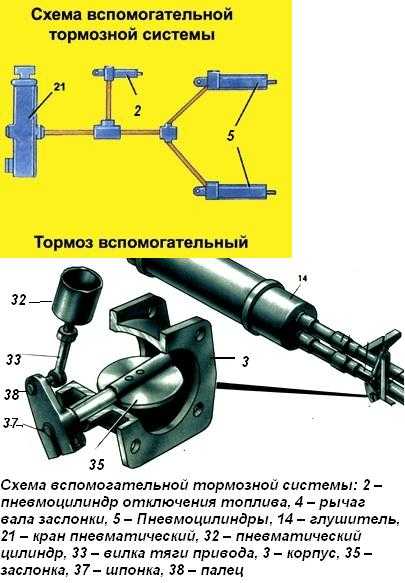

Вспомогательный тормоз состоит из привода и двух исполнительных механизмов, установленных в патрубке выхлопной трубы глушителя выхлопной системы.

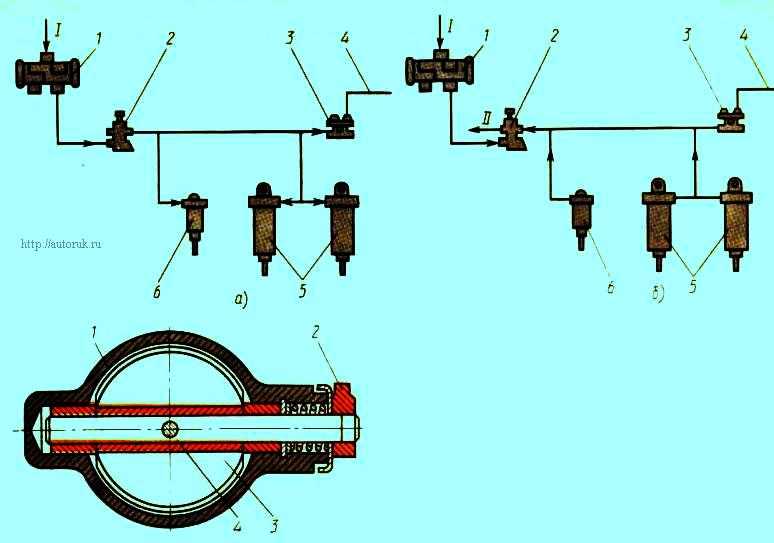

Вспомогательный тормозной механизм (рис. 2) состоит из корпуса 3, амортизатора 11, вала 13 и рычага 4.

Когда тормоз не затянут, заслонка механизма расположена по ходу выхлопных газов и оси впускных труб.

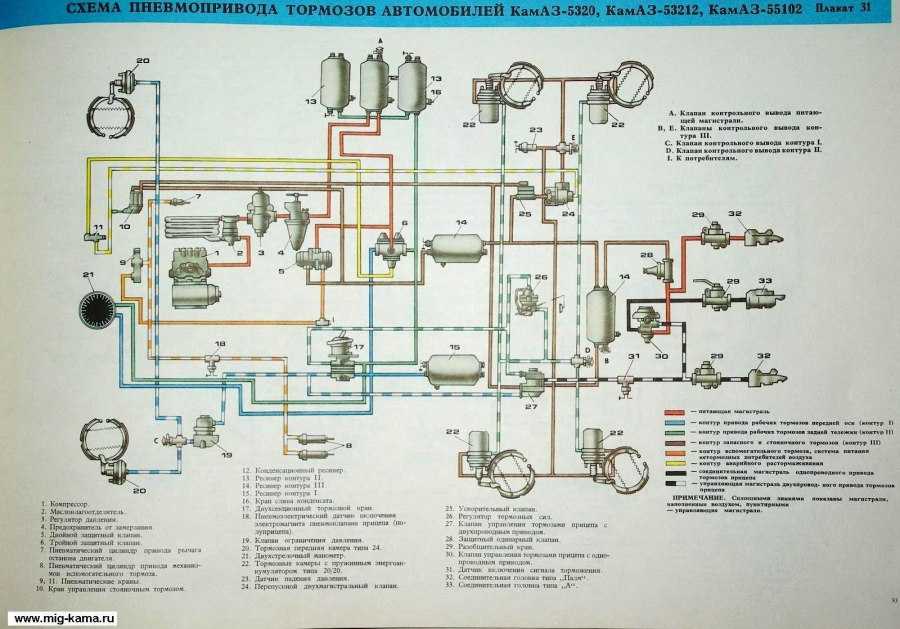

Привод управления тормозными механизмами пневматический и состоит из крана (рис. 3), трех пневмоцилиндров (пневмоцилиндров) и соединяющих их трубопроводов.

При нажатии на кнопку крана сжатый воздух по трубопроводам подается к двум пневмоцилиндрам (диаметр цилиндра 35 мм и ход поршня 65 мм – рис.4), поршни которых устанавливают клапаны механизмов перпендикулярно потоку газа выхлопные газы.

При этом сжатый воздух подается в пневмоцилиндр размером 30 x 25 (рис. 5), установленный на крышке ТНВД, перекрывающий подачу топлива.

Вспомогательные тормозные механизмы 23 (фиг. 6) прикручены болтами 2 к фланцам в штуцере выхлопных труб 3 и 22 глушителя выхлопной системы. Кронштейны 6 для установки пневмоцилиндров 7 закреплены на фланцах такими же болтами.

Клапан управления вспомогательным тормозом прикреплен к передней панели кабины, а его кнопка расположена слева от педали сцепления.

Вспомогательные тормозные узлы снимаются и частично или полностью разбираются при обнаружении в них неисправностей, например, заклинивания вала амортизатора во втулках корпуса, износа деталей пневмоцилиндра, ослабления болтов крепления механизмов к приемным патрубкам, и т.п.

Что такое горный тормоз?

Горный тормоз является специальным механизмом, который применяется на грузовых автомобилях при спуске с горы для предотвращения превышения скорости и обеспечения безопасности.

Он служит дополнительной системой торможения в случае, если основные тормоза не справляются с задачей или находятся в худшем состоянии.

Горный тормоз, как правило, установлен на задней оси грузовых автомобилей, и используется для замедления или остановки транспортного средства в экстремальных условиях.

Этот механизм работает на принципе трения, который возникает при зажиме тормозных колодок к тормозному диску колеса, что приводит к замедлению и остановке автомобиля.
