Расположение и функции деталей антенны GPS StarLine A93

Антенна GPS StarLine A93 имеет следующие основные элементы:

Корпус антенны: служит для защиты внутренних компонентов от воздействия внешних условий, таких как влага, пыль и удары.
Антенный элемент: представляет собой проводник, который используется для приема и передачи сигнала GPS. Он расположен внутри корпуса антенны и обеспечивает связь с спутниками.
Кабель: представляет собой провод, который соединяет антенну с устройством, например, с GPS-трекером. Кабель передает сигнал от антенны к устройству.
Разъем: используется для соединения кабеля с антенной. Он обеспечивает надежное электрическое соединение и предотвращает разрыв связи.

Корпус антенны обычно выполнен из прочного и устойчивого к воздействию окружающей среды материала, такого как пластик или металл. Он может иметь различные формы и размеры, в зависимости от модели антенны.

Антенный элемент преобразует электромагнитные сигналы, полученные от спутников GPS, в электрический сигнал, который может быть обработан устройством. Он обычно выполнен в виде маленькой платы или провода, который размещается внутри корпуса антенны.

Кабель соединяет антенну с устройством и передает сигнал от антенны к устройству. Он обычно выполнен из гибкого материала, чтобы обеспечить удобство использования и возможность его укладки в труднодоступные места.

Разъем служит для соединения кабеля с антенной. Он обеспечивает надежное и безопасное электрическое соединение. Разъемы обычно имеют стандартный тип, чтобы быть совместимыми с различными кабелями и антеннами.

Все эти детали антенны GPS StarLine A93 совместно работают для обеспечения стабильной и надежной связи с спутниками GPS и передачи точных координат устройства.

Маленькая дальность работы сигнализации.

Хотел поставить сигнализацию с хорошей дальностью действия, а получилось на оборот Starline A93 (ПОvGK54-M8 AX3W503019878).

Антенна установлена на лобовое стекло, нет тонировки и подогрева стекла и даже не наклеена за зеркалом на шелкографии, на чистом стекле ( 5 см от штыря антенны и металла кузова зазор). Дома с 14 этажа берет через раз, машину вижу с окна.

Для активации дополнительного блока GSM для Starline A93 потребуется установить в слот карту мобильного оператора (из комплекта или приобретенную дополнительно). При использовании оригинальной SIM-карты рекомендуется проверить тариф и условия роуминга. Для обеспечения работоспособности GSM-интерфейса требуется активировать определитель номера и отключить запрос PIN-кода на карточке, установленной в блок. Для настройки и проверки рекомендуется установить карту в мобильный телефон и сделать тестовый звонок с другого номера.

Для получения доступа к центральному блоку охранного комплекса требуется выполнить сопряжение устройств. После 7-кратного нажатия на кнопку настройки нужно включить зажигание, а затем дождаться подачи 7 коротких сигналов сиреной сигнализации. Через некоторое время комплекс автоматически выходит из режима программирования, а затем владелец автомобиля выключает цепи зажигания.

Выбор подходящих компонентов

Для создания gps антенны для автомобильной сигнализации StarLine A93 важно выбрать подходящие компоненты. Вам понадобятся:. 1

Печатная плата: Вы можете использовать обычную двухстороннюю печатную плату размером 50×70 мм. На нее будет необходимо разместить все компоненты

1. Печатная плата: Вы можете использовать обычную двухстороннюю печатную плату размером 50×70 мм. На нее будет необходимо разместить все компоненты.

GPS-модуль: При выборе GPS-модуля обратите внимание на его характеристики: чувствительность приемника, точность координат, скорость обновления данных. Рекомендуется выбрать модуль с поддержкой NMEA протокола

3. Антенна: Для получения сигнала GPS необходима специальная активная GPS-антенна. Рекомендуется использовать антенну с усилением от 26 до 28 децибел.

4. Конденсаторы: Выберите конденсаторы с низким импедансом и подходящими емкостными значениями в соответствии с требованиями GPS-модуля.

5. Разъемы: Вам будут также необходимы разъемы для подключения платы к автомобильной сигнализации. Рекомендуется использовать разъемы типа SMA или MMCX.

6. Резисторы: Выберите резисторы с подходящими значениями сопротивления в соответствии с требованиями GPS-модуля.

При выборе компонентов обратите внимание на их качество, надежность и совместимость между собой. Также рекомендуется ознакомиться с документацией производителя и проконсультироваться со специалистами, чтобы правильно подобрать необходимые компоненты для создания gps антенны для StarLine A93

Преимущества и недостатки

Описание преимуществ встроенного модуля GSM:

Наличие подробного сервисного руководства, в котором описана пошаговая последовательность действий для монтажа и подсоединения. В комплектацию устройства входит схема, с помощью которой модуль будет подключаться.
Блок для сигнализации A93 имеет несколько режимов оповещения автовладельца. Если СМС-сообщение с текстом не дойдет до адресата, можно выполнить звонок.
Модуль для Старлайн имеет небольшие размеры. Компактность устройства позволит произвести его скрытый монтаж, в результате чего блок будет защищен от злоумышленника.
Надежная защита транспортного средства при автономном использовании, отдельно от сигнализации. Блок управления оснащен специальными выходами для подключения триггеров дверей, капота, багажного отделения, ручного тормоза и т. д. Каждый из разъемов может быть настроен отдельно. При срабатывании одного из концевых переключателей информация об этом отправляется на телефон пользователя.
Возможность управления предпусковым обогревателем двигателя. Для реализации этой задачи применяется отдельный дополнительный канал. Если автомобиль оборудован обогревательным устройством, модуль заранее должен быть соединен с W-Bus интерфейсом.
Термостойкость блока. GSM-модуля для Starline выпускаются с учетом температурных режимов северных и южных регионов России. В результате этого нормальна работа блока возможна в диапазоне от -40 до +85 градусов.
Наличие режима энергосбережения. При подключении напрямую к аккумулятору можно не переживать за разряд батареи. Использование модуля не повлияет на емкость источника питания.

Важно знать

Основной недостаток блока GSM для сигнализации Старлайн А93 заключается в стоимости. Сегодня на рынке можно найти множество моделей охранных систем, имеющих возможность автозапуска и мониторинга координат.

Активация

Покупка их в специализированных магазинах

Если вам сложно сделать gps антенну для starline a93 своими руками или у вас нет необходимых материалов и инструментов, вы всегда можете купить готовую антенну в специализированном магазине. Такие магазины предлагают широкий выбор антенн разных типов и моделей, включая gps антенны для автомобильных сигнализаций.

Перед покупкой важно определиться с требуемыми характеристиками антенны. Узнайте совместима ли антенна с вашей моделью автомобильной сигнализации и подходит ли она по размеру и форме

Также обратите внимание на качество и дальность приема сигнала, чтобы быть уверенным в надежности работы антенны

Покупка gps антенны в специализированном магазине имеет ряд преимуществ. Вы получите готовое решение, не требующее дополнительных трудозатрат и затрат времени на изготовление антенны. Кроме того, в случае поломки или неудовлетворительной работы антенны, вы сможете обратиться в магазин за гарантийным обслуживанием или заменой товара.

Выбирайте gps антенну для starline a93 в специализированном магазине, и она будет гарантированно соответствовать требованиям и работать надежно. Будьте внимательны при выборе магазина, чтобы не стать жертвой мошенников.

Покупка необходимых материалов

Для создания GPS антенны для автомобильной системы Starline A93 вам понадобятся следующие материалы:

1. Коаксиальный кабель RG174 с коннектором SMA. Такой кабель обеспечивает хорошую передачу сигнала и имеет небольшие габариты, что удобно для установки в автомобиль. Рекомендуется выбирать кабель с длиной в пределах 3-5 метров.

2. GPS-модуль с поддержкой Starline A93. Чтобы ваша антенна была совместима с системой Starline A93, выбирайте модули, поддерживающие эту систему

Обратите внимание на технические характеристики модуля и его чувствительность к сигналу

3. Коннекторы SMA. Коннекторы необходимы для соединения GPS-модуля и коаксиального кабеля. Выбирайте коннекторы, совместимые с вашим кабелем и модулем

Обратите внимание на качество и надежность коннекторов

4. Разъемы для подключения антенны. Ваша антенна должна иметь разъем, который можно подключить к системе Starline A93. Приобретите разъем, совместимый с вашим модулем и системой.

5. Материалы для монтажа. Вам понадобятся материалы для монтажа антенны в автомобиле, такие как двусторонний скотч или клей

Обратите внимание на прочность и надежность выбранных материалов

При покупке всех необходимых материалов следует обратить внимание на их качество и совместимость с вашей системой Starline A93. Также учтите технические характеристики GPS-модуля и его возможности в приеме сигнала

Устранение проблемы

Для того чтобы антенна работала, ей необходимо обеспечить соответствующее питание. С этой целью из пустой ноги модуля необходимо подать напряжение на пин платы автомобильной сигнализации. В данном случае напряжение электрической сети должно составлять от 4 до 5 Вольт. Произвести подачу электропитания можно разнообразными способами. Наиболее часто в данном случае применяется паяльник.

На крайнем правом пине gps антенны имеется специальное гнездо, к которому припаивается специальный провод. Второй конец провода необходимо припаять к пустомупину. Альтернативным вариантом этого метода является вставка простого гвоздика небольших размеров в пустую ногу. Выбор метода ремонта напрямую зависит от пожеланий и предпочтений пользователя.

Выполнить процедуры по ремонту антенны gps достаточно просто. Единственным недостатком сотрудников starline является то, что данная информация нигде не предоставляется.

Функции GSM-платы

Нередки случаи, когда автомобиль, стоящий на другой стороне дома, уже лишается устойчивой радиосвязи. Поэтому использование GSM-канала, в зоне покрытия сотовой связи дающего возможность связаться с автомобилем на любом расстоянии, стало логичным этапом развития охранных систем. Независимо от расстояния при возникновении тревоги владелец получит звонок и СМС-оповещение, таким же способом можно управлять всеми возможностями сигнализации, включая автозапуск.

Современные автосигнализации StarLine поддерживают установку GSM-модулей в виде плат расширения в основной блок сигнализации. Примечательно, что они сразу интегрированы с приемником сигнала GPS/ГЛОНАСС, и при подключении внешней антенны определяют координаты машины с высокой точностью. Процедура установки и настройки модуля благодаря общей платформе одинакова для всех моделей компании, поэтому рассмотрим на примере сигнализации StarLine A93.

Хотя она продается и в комплектациях, где GSM-модуль установлен и прописан изначально, иногда владельцы экономят на комплектации, а в дальнейшем хотят усовершенствовать сигнализацию. В этом случае возникают проблемы, с которыми необходимо справляться.

Функции

Функции, реализуемые в сигнализации Starline A93 GSM-GPS после установки дополнительных блоков:

поиск и отображение положения машины по сигналам от базовых станций сотовой связи;
отображение местонахождения по спутникам навигационных систем (при использовании GPS-модуля);
трансляция информации о состоянии транспортного средства на телефон владельца;
информирование владельца о срабатывании тревоги;
управление дополнительными каналами (автозапуском или блокировкой цепей);
дистанционная проверка уровня зарядки аккумуляторной батареи автомобиля;
управление штатными и дополнительными датчиками;
активация и выключение сервисного режима (через приложение);
информирование владельца о попытке подбора пароля при помощи телефона, не записанного в память устройства;
передача отчета с указанием точек превышения скорости движения;
отправка уведомления об отключении режима охраны брелоком.

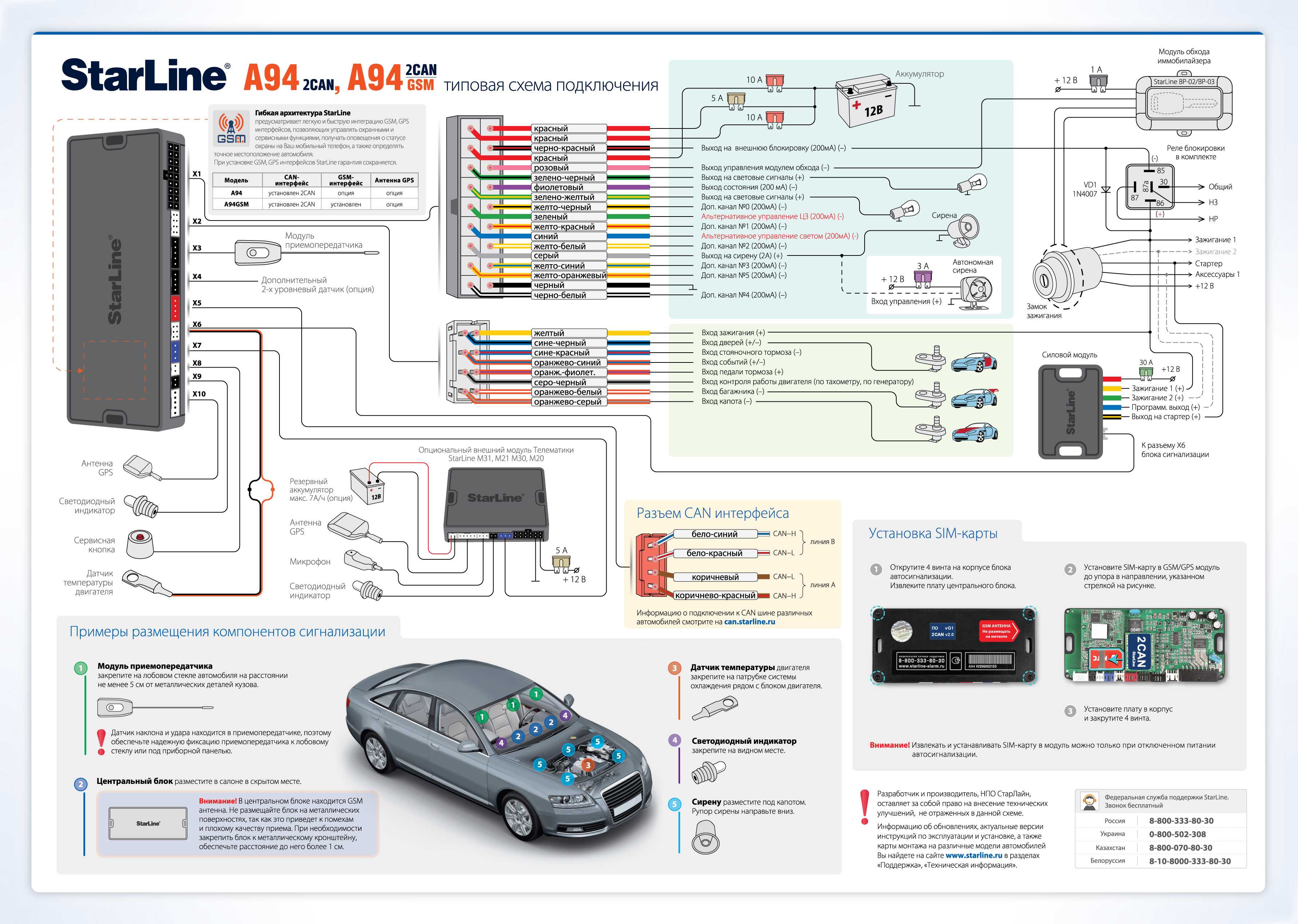

Особенности установки антенны

Многие автомобильные сигнализации характеризуются наличием двусторонней связи. Для усиления улавливания сигнала ними необходимо использовать соответствующие gps. Многие автовладельцы сталкиваются часто с тем, что их автомобильная сигнализация очень плохо улавливает сигналы. В большинстве случаев это объясняется тем, что перед установкой оборудования, специалист не знакомиться с указаниями инструкции. Именно поэтому установка модуля приемопередатчика осуществляется на шелкографию, которая размещается на лобовом стекле.

В большинстве случаев таким образом устанавливают антенну с тех соображений, что ее практически

незаметно снаружи. Но установщики должны знать, что для нанесения шелкографии используется специальная краска, в состав которой входит огромное количество железа. Если приклеить антенну на нее, то качество работы оборудования значительно ухудшиться. Многие ремонтники замечали, что только приспособление убирается из шелкографии, оно стает правильно и точно работать. Именно поэтому специалисты рекомендуют производить установку оборудования на чистом участке лобового стекла. Также устройство gps можно устанавливать под пластиковыми торпедами.

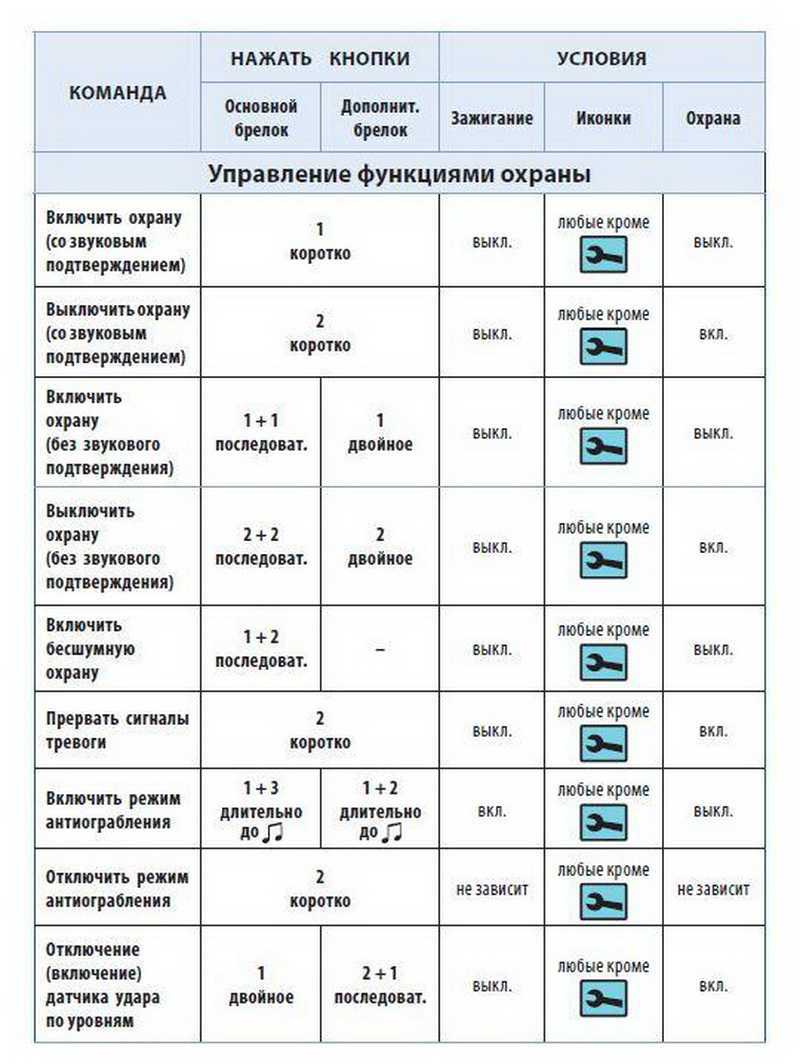

Основные команды управления

Работа с GSM платой Starline осуществляется с помощью голосового управления или SMS-оповещений. Тип соединения является диалоговым, и владелец всегда получает данные о выполнении той или иной команды. Для этого может использоваться основной номер или три дополнительных телефона, регистрируемые владельцем.

Доступно применение и гостевых номеров. Для входа в систему понадобится ввести специальный пароль. В случае повторного неверного ввода, команды с гостевого смартфона блокируются на один час в целях безопасности.

Что касается самих команд, то голосовое управление осуществляется путем звонка на модуль ЖСМ. При наличии связи Вы услышите приветствие сигнализации. Далее пользователь может выполнить команды, указывая цифры:

10 – снять с охраны;
11 – постановка на охрану;
12 – охрана без датчика удара;
13 – охрана без дополнительных датчиков;
14 – охрана без предварительного датчика удара;
15 – охрана без датчика наклона;
20 – дистанционная остановка ДВС;
21 – дистанционный запуск двигателя;
31 – активация функции «Антиограбление»;
40 – запрос координат расположения авто;
41 – запрос о состоянии датчиков;
50 – отключение сервисного режима;
61 – включение прослушивания салона (доступно только при связи с основного номера телефона).

Если пользователь не помнит наименование какой-либо команды и под рукой нет инструкции, по команде «0» система перечислит все возможные действия.

Для обеспечения максимального высокого уровня безопасности с гостевого номера невозможно дистанционно запустить и остановить двигатель, а также выполнить ряд других функций.

Ознакомиться со всеми возможностями и ограничениями можно в инструкции по эксплуатации.

Шаг 3: Подготовка к подключению

Перед началом подключения GPS антенны для системы StarLine A93 необходимо выполнить несколько подготовительных действий:

1. Выключите зажигание автомобиля. Это предотвратит возможные короткое замыкание или повреждение электроники.

2. Откройте капот. Для доступа к месту установки антенны необходимо открыть капот автомобиля.

3. Найдите подходящее место для установки антенны. Чтобы GPS антенна работала эффективно, выберите место, где она будет иметь наилучшую видимость спутников и минимальное количество помех.

4. Приготовьте необходимые инструменты. Для установки антенны вам понадобятся отвертка, пинцет и клейкая лента.

5. Отключите любые прикрепленные провода или соединения. Перед подключением новой антенны убедитесь, что предыдущие провода и соединения отключены или удалены.

6. Проверьте положительный и отрицательный полюса питания вашего автомобиля. Заранее определите правильные полюса для подключения антенны, чтобы избежать повреждения электроники.

7. Ознакомьтесь с инструкцией производителя. Перед подключением GPS антенны StarLine A93 внимательно прочитайте и следуйте инструкциям, предоставленным производителем.

После выполнения всех указанных шагов вы будете готовы к подключению GPS антенны для системы StarLine A93. Будьте внимательны и осторожны во время установки, чтобы избежать ошибок и повреждений оборудования.

Шаг 2: Определение места установки

При выборе места для установки GPS антенны следует учесть несколько факторов:

Наличие свободного места на автомобиле, где антенна будет максимально эффективна.
Непосредственная близость к небольшим металлическим поверхностям минимизирует влияние помех на работу антенны.
Удобство установки и доступа к антенне при необходимости проведения обслуживания или ремонта автомобиля.
Отсутствие препятствий, таких как куски металла или тонировка стекол, которые могут оказывать негативное влияние на работу антенны.

Исходя из вышеуказанных критериев, рекомендуется установить GPS антенну на металлической поверхности близко к стеклу, например, на крыше автомобиля. Такое расположение позволит достичь наилучшей производительности и точности GPS сигнала.

Настройка сигнализации после установки GSM модуля

Использование GSM модуля для Starline A93 после установки будет невозможным, если вы не привяжете его к сигнализации.

Чтобы обеспечить качественную связь GSM модуля с автосигнализацией, после установки устройство надо прописать:

Найдите сервисную клавишу Валет. Если сигнализация устанавливалась самостоятельно, вспомните, где вы ее разместили. Когда монтаж охранного комплекса осуществлялся специалистами, уточните в установочном центре, где мастер спрятал кнопку. Обычно она ставится под приборной панелью и маскируется в один из жгутов со штатной проводкой.
Кликните по сервисной клавише семь раз, зажигание при этом должно быть выключено.
Проверните ключ в замке зажигания, чтобы включить его. Охранный комплекс начнет автоматический поиск новых установленных модулей и выполнит их регистрацию в памяти процессорного блока. После успешной привязки на дисплее коммуникатора отобразится индикатор в виде спутника. Это говорит о готовности настройки телематических опций.

В соответствии с инструкцией по эксплуатации выполняется настройка самого устройства. Для этого можно воспользоваться голосовым интерфейсом. Со своего телефона сделайте вызов на номер карточки, которая установлена в блоке. Если привязка модуля была выполнена успешно, то произойдет включение голосового меню. Прослушав приветствие, вы сможете произвести настройку двух паролей – PW и PS. Затем телефонный номер, с которого производился вызов, будет автоматически привязан к “сигналке” в качестве основного, на него будет отправлено SMS-сообщение с подтверждением.

Об особенностях настройки GSM модуля перед использованием рассказал канал Майка Джексона.

https://youtube.com/watch?v=Teum1UdKfA8

Назначение паролей:

PW. Используется для отправки различных команд с телефонных номеров, которые прописаны в памяти сигнализации как М2 (дополнительные) и т. д. То есть этот код может использоваться для управления охранным комплексом с неосновного номера автовладельца.
PS. Используется для привязки нового основного телефонного номера. Применение этого кода актуально при смене телефона.

Если выполнялось подключение ГЛОНАСС модуля, то надо произвести активацию функции спутникового геопозиционирования. Для этого следует отправить на номер СИМ-карты, установленной в модуле, сообщение с комбинацией 00492. Если вы не сделаете этого, то процедура определения координат будет осуществляться не по ГЛОНАСС спутнику, а по вышкам мобильной сети.

Как подключить

Как установить GSM модуль для Старлайн А93?

Прежде чем поставить и подключить модуль, пользователь должен снять автомобиль с охраны. Действия по монтажу будут осуществляться с блоком управления сигнализацией.

Процесс установки своими руками рассмотрен на примере автомобиля Mitsubishi Lancer:

Производится снятие декоративной облицовки в салоне автомобиля, в частности, речь идет о накладках на центральной консоли. Пользователь должен получить доступ к микропроцессорному блоку сигнализации, а он обычно располагается за панелью приборов. Если автовладельцу неизвестно, где расположен модуль, его потенциальное место монтажа нужно уточнить у установщиков. В автомобилях Лансер пользователь должен снять дефлекторы отопительной системы, а также магнитолы.
Затем выполняется демонтаж приборной комбинации. В автомобилях Lancer для выполнения этой задачи нужно снять дефлектор печки. От приборной комбинации отсоединяется колодка с кнопкой INFO и другие разъемы. Затем панель демонтируется и убирается в сторону.
После получения доступа к блоку управления устройство нужно снять. От микропроцессорного модуля для этого отключаются все колодки с проводами.
Затем производится разбор блока управления. С помощью крестообразной отвертки выкручиваются болты, фиксирующие части его корпуса. После разбора из блока извлекается основная плата.
Установка GSM модуля своими силами производится в специальный паз, расположенный на схеме. Допустить ошибки при выполнении этой задачи не получится, поскольку все установочные элементы отмечены на плате.
Затем в модуль устанавливается рабочая СИМ-карта, входящая в комплект поставки. Предварительно она должна быть активирована. Также на карточке следует отключить ввод пароля при активации модуля.
После этого производится сборка блока в обратном порядке. Плата вставляется в модуль, затем части корпуса соединяются. Необходимо закрутить болты, которые их фиксируют.
Микропроцессорный модуль сигнализации устанавливается на место, за панель приборов. Нужно максимально зафиксировать блок, чтобы на него не оказывали воздействие вибрации во время движения. Модуль подключается к разъемам, но при установке надо обеспечить доступ к сервисной кнопке. С помощью этого элемента управления можно произвести настройку блока, а также обнулить все рабочие параметры.

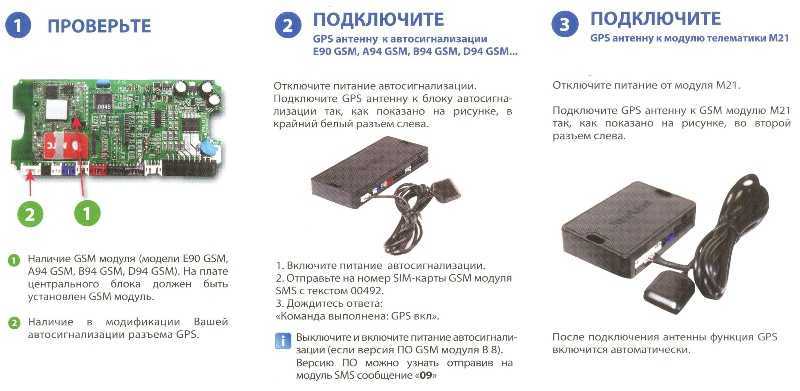

Как устранить неисправность с неработающей GPS антенной в автосигнализации Starline A93

Уверен, многие установщики столкнулись с такой проблемой, что при подключении GPS антенны к автосигнализации Starline A93 с установленным GSM модулем, эта самая антенна не работала. Местоположение авто определялось по GSM станциям, а не по GPS координатам.

Попробую с помощью фото показать и в двух словах рассказать, что необходимо сделать, чтобы устранить эту проблему.

Если коротко, то антенна не работает потому, что на неё не приходит питание (около 4-5 Вольт). Для того чтобы GPS заработал надо подать на неё это самое питание.

На фото 1 ниже показан разъём (белого цвета), в который вставляется жгут от антенны GPS. На крайнем справа pin и должно быть около 4-5 Вольт (в моём случае в итоге там оказалось 3,8В).

Фото 1. Внутренности автосигнализации Starline A93

Фото 2. GSM модуль, вставляемый в плату Starline A93

Фото 3. GSM модуль и плата автосигнализации Starline A93

Что удивительно, работники Старлайн нигде об этой особенности совместной работы Starline A93, GSM модуля и GPS антенны не обмолвились. Только на их форуме простые клиенты, у которых не работала антенна, сообщили об этой проблеме и её решении.

Составляющие GPS антенны для Starline A93

GPS антенна для автомобильной сигнализации Starline A93 состоит из нескольких основных элементов:

Радиочастотный кабель длиной около 2-3 метров, который используется для подключения антенны к устройству Starline A93. Кабель обладает хорошей экранировкой, что позволяет минимизировать помехи.
Антенный усилитель, который поддерживает прием и передачу сигналов между антенной и автомобильной сигнализацией. Усилитель обеспечивает надежность и стабильность работы антенны.
GPS антенна, основным компонентом которой является активный элемент. Активный элемент обладает высокой чувствительностью и способностью улавливать слабые GPS-сигналы.
Магнитное крепление позволяет удобно и надежно закрепить антенну на крыше автомобиля.

Эти составляющие гарантируют надежную работу GPS антенны для автомобильной сигнализации Starline A93.
