Где находится реле стартера мазда капелла

Как заменить реле стартера

Шаг 1: Подготовка

Перед началом замены реле стартера убедитесь, что автомобиль находится в нейтральной передаче и протяните стояночный тормоз. Также откройте капот и найдите батарею.

Шаг 2: Нахождение реле стартера

Реле стартера обычно расположено рядом с аккумулятором автомобиля. Оно может быть под капотом или в близости от аккумуляторной коробки. При необходимости, обратитесь к руководству по эксплуатации автомобиля или проведите поиск в интернете, чтобы узнать точное местоположение реле стартера для вашей модели Мазда Капелла.

Шаг 3: Отключение питания

Перед тем как начать работу, убедитесь, что автомобиль выключен и ключ извлечен из замка зажигания для безопасности. Затем отсоедините отрицательный провод от батареи, чтобы предотвратить случайное возникновение короткого замыкания.

Шаг 4: Удаление старого реле стартера

Отсоедините электрические провода от реле стартера, помечая каждый провод, чтобы знать, куда они должны быть подключены в дальнейшем

Обратите внимание на положение проводов, чтобы избежать перепутывания их.
Ослабьте крепления реле стартера, используя подходящий инструмент.
Аккуратно извлеките старое реле стартера из его крепления.. Шаг 5: Установка нового реле стартера

Шаг 5: Установка нового реле стартера

1. Поместите новое реле стартера в его крепление и убедитесь, что оно надежно закреплено.
2. Подсоедините электрические провода к соответствующим контактам на новом реле стартера.
3. Убедитесь, что все соединения крепкие и надежные.

Шаг 6: Проверка работоспособности

Подключите отрицательный провод к батарее и удостоверьтесь, что все электрические питание включены. Затем попробуйте запустить двигатель и убедитесь, что новое реле стартера функционирует нормально.

Следуйте этим шагам и будьте осторожны во время замены реле стартера в автомобиле Мазда Капелла. Если у вас возникли трудности или сомнения, лучше обратиться к сертифицированному механику.

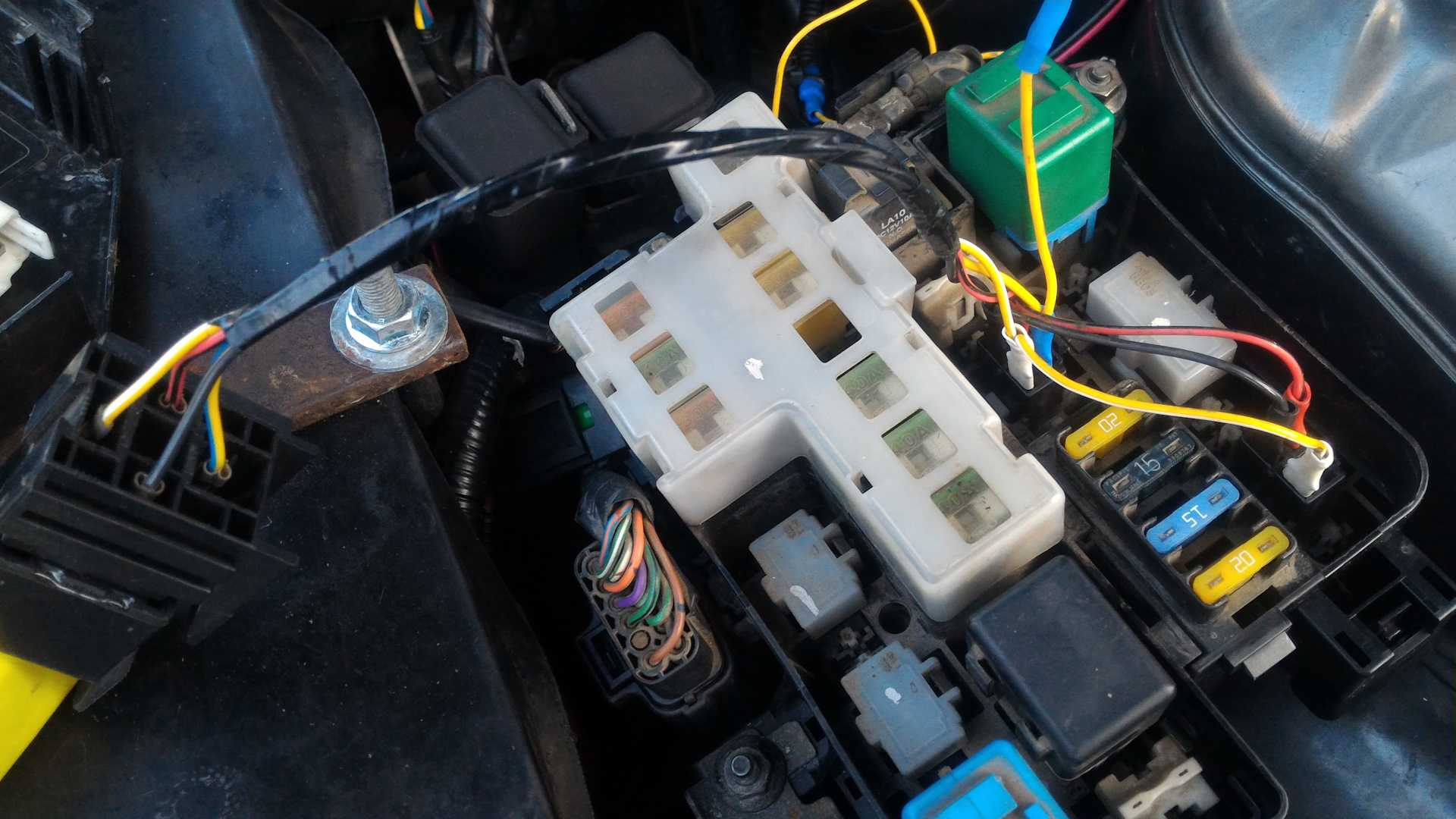

Блок предохранителей и реле в моторном отсеке

Устанавливается с левой стороны моторного отсека рядом с аккумулятором.

Тип 1

Диаграмма

Диаграмма

Обозначение

1	30A AD FAN — Дополнительный вентилятор охлаждения кондиционера
2	30A INJ — Система впрыска топлива
3	100A MAIN — для защиты всех электрических систем
4	30А COOLING FAN — Вентилятор охлаждения
5	40A HEATER — Обогреватель кондиционера
6	40A IG KEY Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей
7	40А БТН — Предохранители 6, 8, 9 и 11 на панели предохранителей
8	60А АБС — АБС
9	15А ХВОСТ — Задние фонари, Габаритные размеры
10	15А HAZARD — Аварийная сигнализация, указатели поворота.
11	15А STOP — Стоп-сигналы
12	15A FOG — Передние противотуманные фары
14	15А HEAD LOW — Фары (ближний свет)
15	15A HEAD HI — фары (дальний свет)
	ГЛАВНОЕ РЕЛЕ — Главное реле
	COOLING FAN — Реле охлаждающего вентилятора

Тип 2

Диаграмма

Назначение

1	30A AD FAN — Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
2	60A ABS — антиблокировочная тормозная система (ABS), предохранители различных цепей
3	40A IG KEY — Предохранитель для различных цепей
4	бронировать
5	40А БТН — Внутреннее освещение, центральный замок
6	НАГРЕВАТЕЛЬ 40А — Нагреватель
7	30A COOLING FAN — Двигатель охлаждающего вентилятора
8	бронировать
9	40A R. DEF — Обогрев заднего стекла / стекла задней двери
10	30A INJ — Система управления двигателем
11	15А FOG — Противотуманные фары
12	бронировать
13	10А HORN — Звуковой сигнал
14	10А ОПАСНОСТЬ — Тревога
15	15A TAIL — Габаритные огни, подсветка комбинации приборов
16	10A HEAD C / U — Предохранитель для различных цепей
17	бронировать
18	15A DEICER — Предохранитель для различных цепей
19	15А STOP — Стоп-сигналы
20	15A HEAD R — Правая фара
21 год	15A HEAD L — Левая фара
22	бронировать
23	бронировать
24	100A MAIN — Главный предохранитель

Тип 3

Фотография

Легенда с крышки коробки

Обозначение

• EGI INJ 30A, Система впрыска топлива
• DEFOG 40A, Обогрев заднего стекла
• MAIN 100A, общий для всего оборудования
• IG KEY 30A, магнитола, люк, поворотники, электрика двигателя, электрические стеклоподъемники, система зажигания
• ОТОПИТЕЛЬ 40А, плита, кондиционер
• БТН 40А, дверные замки, сиденья с электроприводом
• ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 30А, вентилятор охлаждения
• AD FAN 30A, дополнительный вентилятор охлаждения
• АБС 60А, АБС
• TAIL 15A, задние фонари, габаритные огни, подсветка приборной панели, подсветка номерного знака, переключатели света
• РОГ 15А, сигнал
• АБС 20А, АБС
• H / LL 15A, передняя левая фара
• H / LR 15A, передняя правая фара
• AIR CON RELAY Реле кондиционера
• HORN RELAY Реле сигнала
• H / L RELAY Реле фар

Реле

Релейные элементы опционально устанавливаются как в блоках, так и вне их, а также с левой и правой сторон моторного отсека (реле вентиляторов системы охлаждения, подогрева, АБС, свечей накаливания и т. Д.).

Предохранители и реле под капотом

В отсеке для двигателя блок предохранителей и реле находится рядом с аккумулятром (АКБ).

Реле под капотом

№ на схеме	Защищаемая цепь
R1	Реле противотуманных фар (противотуманки) FOG
R2	Реле Сигнала (гудка, клаксона) (HORN)
R3	Реле Подогрева / обогрева заднего ветрового стекла (DEFOG)
R4	Реле ETV цепи
R5	Реле подогрева топлива для дизельных моделей (F/WARM)

Видео по теме

В данном видео наглядно продемонстрировано расположение реле печки под капотом (так же есть и предохранитель в салоне, см.выше)

В видео ниже продемонстрировано расположение предохранителя СТОП сигнала и звукового сигнала (гудка).

Надеемся наша статья с распиновкой предохранителей и реле Mazda 3 bk и описанием где они стоят, ускорит процесс выявления, устранения проблем и ремонтом автомобиля. Оставляйте комментарии ниже!

Может пригодиться, у приятеля настала необходимость разобраться, где находится реле стартера Мазда Capella в автомобиле. Было трудно, но нашел, благодаря видео хорошо видно где расположен реле стартера Мазда Capella.

Хорошеё видео. У меня мазда 626 1.8 FP 16кл. бензин 90л.с. Было бы не плохо увидеть твои показания лямбды на прогретом холостом ходе. У меня сейчас выдает ошибку ДПЗ и датчик температуры входящего воздуха. Могу сам подсказать по другим вопросам. Пиши на почту Sergik2289 .

Бред . про загрязнение датчика.Дажэ досматривать не стал это гавно.Побежал блювать потомушта. я это посмотрел. афта р-инагда полезнее срать чем гаварить. Афтара ф топку.

Я так понимаю с ближним светом аналогичная история? Габарит, дальний горит но ближнего нет на одной фаре.

выколотки сумел наточить а вот болт с шайбами не судьба было запасти чтоб стянуть подшипник,не льзя по подшипникам стучать парень.

Молодец, правильное решение. Я не догадался. Я лично когда не смог открутить, вообще отрезал переднию часть, потом опять заваривал. главное средство пожаротушения сразу приготовить, чтоб сразу поливать

привет! Мазда демио 89 г. DW5 пробки- сапуны- заглушки хрен знает как они завутся,стопорятся стопорным кольцом. На АКПП с верху,через них прет масло менял резинки и замазывал герметиком все без толку! короче что делать?как их раз купорить? есть какой выход?кромки замены АКПП?

То что лучше прессом, любому дураку понятно, но смысл смотреть такой ролик? Ведь у большинства пресса нет. Тут показано как можно заменить ступичный подшипник не имея спец. инструмента и профессиональных навыков

Буквально вчера мне захотелось разобраться, где находится реле стартера Мазда Капелла в автомобиле. Наконец нашел, на видео предельно ясно видно где расположен реле стартера Мазда Капелла.

Комментарии к теме где находится реле стартера Mazda Capella

У теня калдина 1,8 4sfe 14 литров если ест то просто надо поменять лямдозонд или промыть его и будет есть 7литров, но не на долго после промывки у меня сначала 7 а через неделю 10 литров стала есть

А и ещё забыл,до трёх тысяч во время провала идёт какой-то дребезг в глушитель или прострелы такое впечатление как будто езжу на старой газели(звук похож) мистика?хотя она не троит!

приятно смотреть стало,сделайте больше видео, и все будет хорошо)p.s. пожалуйста меняйте музыкальное сопровождение на длинных видео.

У меня на хлодный двигатель вообще не деожит холостые обороты, не знаю в чем причина,может от того, что ГАЗель..

мне идиоты на СТО поставили ремень на 2 зуба назал. (пока сам не переставил по меткам вот так дрожала.

Респект человеку за работу своим рукам, 5 минут и готово. Другие супер механики умничают по пол часа в эфире. толку после просмотра ноль. Спасибо за ролик!

Спасибо за инфу Дэн, нужно посмотреть снизу, пока вроде проблем не было, и стартует с места отлично и обороты не плавают, да и мотор работает ровно

Русский человек даже форсунки может промыть в полевых условиях! Ну а по факту, цена подобной промывочной жижи для чистки карбюраторов около 200-300 руб. Можно добавить еще примерно столько же и промыться основательно и без снятия рампы, да еще и с дополнительным эффектом раскоксовки клапанов, спец.промывками типа ‘Lavr ML-101’ или подобными импортными аналогами.

Салам уменя мазда кронос 2куб расход топливо много жрет в чем причина, свечу поменял, свечной провод поменял, дроссель чистил так и не нашел причину. Холодном отлично тянет, а когда машина греется тяга пропадает.

мазда 323 универсал 1,7 дизель 1987г.в. поставил от нива тайга,выгоняет антифриз через расширитель,спецы сказали нужна другая крышка радиатора,вазовская 0,5 кг а нужно 0,9,кто знает от чего на вазовский радиатор крышка подойдет.

тебе этот шелест при езде не надоедает? хотя у такого мастера все на честном слове держится и на проволоке

Предостережение. Если аудиосистема в Вашем автомобиле снабжена защитой от кражи, перед отключением аккумулятора убедитесь в том, что Вы знаете код разблокировки.

2. Снимите стартер, как указано в параграфе 15.

3. Отсоедините провод, идущий от тягового реле к мотору (верхняя стрелка на рис. 16.3).

4. Выверните винты крепления реле к корпусу (см. рис. 16.3) и отсоедините реле от корпуса (рис. 16.4).

5. Установка реле выполняется в обратной последовательности. Перед установкой реле смажьте якорь и рычаг привода шестерни консистентной смазкой.

Предохранители и блоки реле для Mazda 626 (1997-2002) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mazda 626 (1997, 1998, 1999, 2000, 2001, 2002).

Проверка и замена предохранителей

Электрическая система вашего автомобиля защищена от перегрузки предохранителями. Если какие-либо фары, аксессуары или элементы управления в автомобиле не работают, проверьте соответствующее устройство защиты цепи. Если плавкий предохранитель перегорел, внутренний элемент расплавится.

В случае, если у вас нет запасных предохранителей, возьмите предохранитель такого же номинала из цепи, не необходимой для работы автомобиля, такой как цепь ЗЕРКАЛА, РАДИО или СИГАРЫ.

Если тот же предохранитель снова перегорит, не используйте эту систему и как можно скорее обратитесь к официальному дилеру Mazda.

Уведомление

• Перед заменой предохранителя всегда отключайте систему зажигания и неисправную электрическую цепь.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.

Блок предохранителей в салоне

Если электрическая система не работает, сначала проверьте предохранители на стороне водителя.

1. Выключите зажигание и другие переключатели.
2. Откройте панель предохранителей.
3. Вытяните предохранитель прямо.
4. Осмотрите его и замените, если он взорван.
5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вставлен. Если это не так, обратитесь к официальному дилеру Mazda для его установки.

Индикатор проверки двигателя загорается при перегорании предохранителя в КОМНАТЕ или при удалении предохранителя в помещении. При установке предохранителя в КОМНАТЕ выключите зажигание и подождите 60 секунд перед установкой предохранителя. Если индикатор проверки двигателя загорается и не гаснет, проблема не в системе предохранителей. Проконсультируйтесь у официального дилера Mazda.

№	Описание	А	Цепи защищены
1	АУДИО	15	Аудио система
2	КОМНАТА	15	Освещение салона, Освещение багажника
3	S.ROOF	15	Люк
4	Метр	10	Манометры, фонари заднего хода
5	D.LOCK	30	Электрический дверной замок
6	ОПАСНОСТЬ	15	Предупреждающие огни
7	А / В и АБС	10	Система подушек безопасности, антиблокировочная тормозная система
8	—	—	—
9	Кондиционер	10	Кондиционер
10	—	—	—
11	ПОВОРОТ	10	Поворотники
12	СТЕКЛООЧИСТИТЕЛЬ	20	Дворники и омыватель лобового стекла
13	P.WIND	30	Электрические стеклоподъемники
14	—	—	—
15	РАДИО	15	Аудиосистема, Розетка, Наружное зеркало
16	ДВИГАТЕЛЬ	10	Система управления двигателем
17	ИЛЛЮМИ	10	Задние фонари, Подсветка номерного знака, Стояночные огни, Освещение приборной панели
18	СТОП	15	Стоп-сигналы, Звуковой сигнал, Круиз-контроль
19	СИГАРА	15	Розетка для аксессуаров, Часы, Радио, Наружное зеркало
20	—	—	—
21 год	—	—	—
22	P.SEAT	30	Сиденье с электроприводом
23	M.DEF	15	Дефростер зеркал
24	P.POINT	15	Силовая установка

Блок предохранителей в моторном отсеке

Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. Если предохранитель перегорел, его необходимо заменить.

Проверка свечей

Свечу зажигания составляют центральный электрод, изолятор с металлическим корпусом и электрод массы.

Одной из характеристик является калильное число, определяющее теплостойкость данного элемента: чем оно ниже, тем выше теплостойкость. Калильное число, которое должно быть у свечи, зависит от производителя автомобиля. Необходимо, чтобы изолятор и электроды нагрелись до температур, при которых происходит так называемое самоочищение, освобождение от газов, полученных при сгорании топливовоздушной смеси.

Срок службы свечей зависит в основном от материала центрального электрода и бывает в пределах от 30000 до 100000 км пробега. Автомобили Mazda 626 GE требуют регулярной замены свечей с периодом меньше, чем их средняя продолжительность работы.

Один из них основан на проверке искры. Для этого нужно вывернуть свечу и отсоединить от нее провод, а после этого поднести ее к блоку цилиндров. В идеале должна появиться яркая искра. Если же получился другой результат, то данную свечу необходимо заменить.

Блок предохранителей в салоне

Он расположен на стойке, возле ноги водителя, за защитным кожухом.

Левый руль Правый руль

Тип 1

Легенда с крышки коробки

Диаграмма

Задание 1

1	15A S / WRM — Сиденья с подогревом
2	20А H / CLN — Очиститель фар
3	15 / 20А РАДИО — Аудиосистема, центральная консоль, часы, магнитола
4	15А А / С — Кондиционер, Люк
5	10A R / WIPER — Очиститель заднего стекла
6	10А ENG — Управление двигателем
7	бронировать
8	КОМНАТА 10А — Внутреннее освещение
9	10А MIRR / DEF — Зеркала с подогревом
10	15A S / WRM — Сиденья с подогревом
11	30А DOOR LOCK — Центральный замок
12	15 / 20A TAIL — Задние фонари, габариты
13	20А WIPPER — Очиститель / омыватель стекол
14	10A ENGINE — Система управления двигателем, система ABS
15	15А СЧЕТЧИК — Комбинация приборов, указатели поворота, фонари заднего хода
16	бронировать
17	30A P.WIND — Электрические стеклоподъемники

Задание 2

1	РОЗЕТКА 15А — Дополнительное оборудование (прикуриватель), предохранители на разные цепи.
2	20А WIPER — Стеклоочистители и омыватели
3	15A A / C — Кондиционер, люк с электроприводом, предохранители в различных цепях
4	15A RADIO — Радио, предохранители для различных цепей
5	10А R.WIPER — Предохранитель стеклоочистителя заднего стекла / стекла задней двери на разные цепи.
6	7,5А ST / SG — Блок управления двигателем
7	бронировать
8	10А КОМНАТА — Освещение салона, освещение багажника / багажного отсека
9	7.5A MIRR DEF — Зеркала с подогревом, предохранители на разные цепи
10	бронировать
11	30A DOOR LOCK — Центральный замок, предохранитель на разные цепи
12	15А ХВОСТ — Размеры, фары
13	бронировать
14	10A ENGINE — Система управления двигателем, система ABS
15	15А СЧЕТЧИК — Комбинация приборов, указатели поворота, фонари заднего хода
16	20А P.WIND — Электростеклоподъемники
17	30A P.WIND — Электрические стеклоподъемники

Фото — пример

Схема с крышки коробки

Диаграмма

Деловое свидание, встреча

1	15A AUDIO — аудиосистема
2	КОМНАТА 15А — освещение салона, освещение в багажнике
3	15A S.ROOF — люк
4	10А СЧЕТЧИК — датчики и фонари заднего хода, панель приборов
5	30А D.LOCK — привод замков дверей, центральный замок
6	15А ОПАСНОСТЬ — аварийное освещение
7	10A A / B ABS — подушки безопасности, антиблокировочная система ABS
8	бронировать
9	10A A / C — кондиционер
10	бронировать
11	10A TURN — указатели поворота
12	20A WIPER — дворники и стеклоочистители
13	30А P.WIND — электрические стеклоподъемники
14	бронировать
15	15А РАДИО — аудиосистема, наружные зеркала заднего вида
16	10A ENGINE — система управления двигателем
17	10А ILLUMI — подсветка номера, габариты, панель приборов
18	15А STOP — стоп-сигналы, звуковой сигнал, круиз-контроль
19	15А СИГАРА — прикуриватель, часы, радио, боковые зеркала заднего вида
20	бронировать
21 год	бронировать
22	Сиденье с электроприводом P.SEAT 30A
23	15А M.DEF — зеркала с подогревом
24	15А P.POINT — блок питания дополнительного оборудования

91–1997 Mazda 626 и MX-6 (GE) Схема блока предохранителей »Схема предохранителей

ДЕТАЛИ ПОДРОБНОЕ ОПИСАНИЕ

C. изготовление упаковки по требованию заказчика.

.Большие запасы. Небольшие заказы также приветствуются. Превосходное послепродажное обслуживание

ПОДЕЛИТЬСЯ НЕКОТОРЫМИ ФОТОГРАФИЯМИ ВАМ67-740

Для получения дополнительной информации о продукте, пожалуйста, обратитесь к описанию товаров или свяжитесь с нами.

О НАШИХ ОСНОВНЫХ ПРОДУКТАХ, ВКЛЮЧЕННЫХ НИЖЕ

Автоматическая трансмиссия

Автоматическая электрическая система

Автоматическое сцепление

Прочие автомобильные электрические системы

Система автоматического зажигания

двери автомобиля Автомобильные окна

Резиновая втулка амортизатора ступицы тормозных колодок подшипник гидроусилителя рулевого управления насос электрического стеклоподъемника переключатель пыльника конец стойки для пыли и так далее

Guangzhou Zhuowei Auto Parts Co., LTD занимается производством автозапчастей в течение многих лет, у нас есть много разных типов автозапчастей, качество хорошо принимается нашими клиентами, и наши сроки доставки очень короткие, большинство наших продуктов

есть на складе, конечно, все Новые товары, если вы заинтересованы в наших продуктах, добро пожаловать, свяжитесь со мной!

Старушка 626

Mazda 626 – модель леворульного автомобиля, производившаяся японской компанией Mazda Motor Corporation. Аналогичные машины с правым рулем называются Mazda Capella.

Историю данной модели можно представить следующим образом:

• первое поколение CB2 – компактный автомобиль, выпускающийся с 1997 года, с задним приводом, у которого двигатель SOHC – двухлитровый четырехцилиндровый мощностью 75 л.с;
• второе поколение GC – выпускалось с 1983 по 1987 год. На данную серию ставились двигатели разных индексов. Самой распространенной является серия двухлитровых двигателей FE, которые имели разное количество клапанов, отличались системой питания, а мощность варьировала от 90 до 120 л.с. Также устанавливались F6 – объем 1,6 литра, мощность 80 л.с., RF – объем 2 литра, мощность 62 л.с.;
• третье поколение GD с более четкими линиями кузова – появилось в 1987 году, универсал GV – в 1998;
• четвертое поколение GE с кузовом седан, хэтчбек – представлено в 1991 году. Стало основой для Mazda MX-6, Ford Probe. Помимо бензиновых и дизельных четырехцилиндровых двигателей ставились и шестицилиндровые V6 объемом 2,5 литра;
• пятое поколение с кузовом седан, хэтчбек GF и универсал GW – автомобили с поперечным расположением двигателя и передним приводом появились в 1997 году.

Далее автомобили с индексом 626 сменили модели с названием Mazda 6.

Блоки под капотом

Основной блок

Устанавливается в левой части моторного отсека рядом с аккумулятором.

Вариант 1

Схема с крышки блока

Схема

Расшифровка

1	30А AD FAN – Дополнительный вентилятор охлаждения для кондиционера воздуха
2	30А INJ – Система впрыска топлива
3	100А MAIN – Для защиты всех электрических систем
4	30А COOLING FAN – Вентилятор охлаждения
5	40А HEATER – Нагреватель кондиционер воздуха
6	40А IG KEY Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей
7	40А BTN – Предохранители 6, 8, 9 и 11 на панели предохранителей
8	60А ABS – АБС
9	15А TAIL – Задние фонари, Габариты
10	15А HAZARD – Аварийная световая сигнализация, указатели поворотов
11	15А STOP – Стоп-сигналы
12	15А FOG – Передние противотуманные фары
14	15А HEAD LOW – Фары (ближний свет)
15	15А HEAD HI – Фары (дальний свет)
	MAIN RELAY – Главное реле
	COOLING FAN – Реле вентилятора охлаждения

Вариант 2

Схема

Описание

1	30А AD FAN – Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
2	60А ABS – Анти блокировочная система тормозов (АБС), предохранитель для различных цепей
3	40А IG KEY – Предохранитель для различных цепей
4	Резерв
5	40А BTN – Освещение салона, центральный замок
6	40А HEATER – Отопитель
7	30А COOLING FAN – Электродвигатель вентилятора системы охлаждения
8	Резерв
9	40А R. DEF – Обогреватель заднего стекла / стекла задней двери
10	30А INJ – Система управления двигателем
11	15А FOG – Противотуманные фары
12	Резерв
13	10А HORN – Звуковой сигнал
14	10А HAZARD – Аварийная сигнализация
15	15А TAIL – Габаритные огни, подсветка комбинации приборов
16	10А HEAD C/U – Предохранитель для различных цепей
17	Резерв
18	15А DEICER – Предохранитель для различных цепей
19	15А STOP – Стоп-сигналы
20	15А HEAD R – Правая фара
21	15А HEAD L – Левая фара
22	Резерв
23	Резерв
24	100А MAIN – Главный предохранитель

Вариант 3

Фотография

Схема с крышки блока

Обозначение

• EGI INJ 30A, Система впрыска топлива
• DEFOG 40A, Обогрев заднего стекла
• MAIN 100A, Общий для всего оборудования
• IG KEY 30A, радио, люк, поворотники, электрика двигателя, стеклоподъемники, система зажигания
• HEATER 40A, печка, кондиционер
• BTN 40A, дверные замки, электропривода сидений
• COOLING FAN 30A, вентилятор охлаждения
• AD FAN 30A, дополнительный вентилятор охлаждения
• ABS 60A, АБС
• TAIL 15A, задние фонари, габаритные огни, подсветка приборной панели, подсветка номера, выключатели освещения
• HORN 15A, сигнал
• ABS 20A, АБС
• H/L-L 15A, левая фара головного света
• H/L-R 15A, правая фара головного света
• AIR CON RELAY Реле кондиционера
• HORN RELAY Реле сигнала
• H/L RELAY Реле фар

Реле

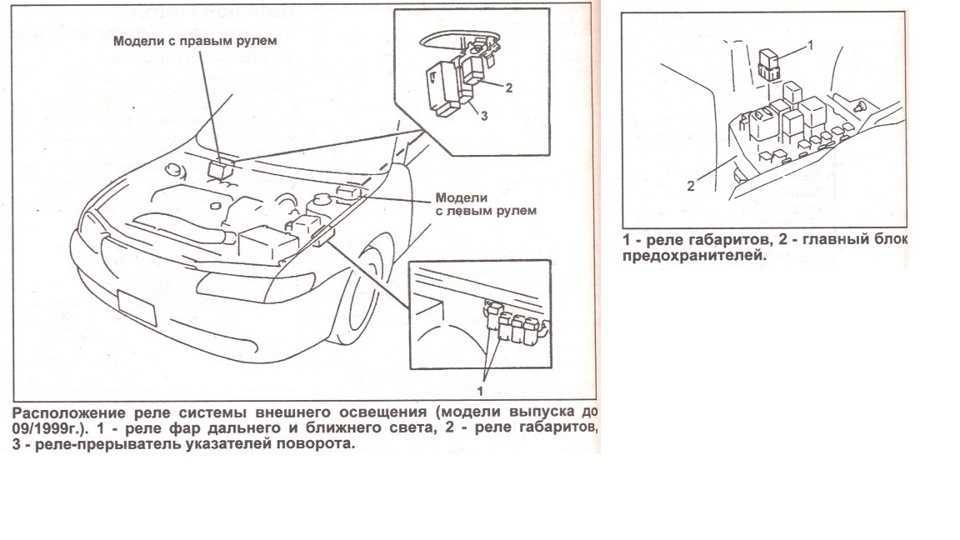

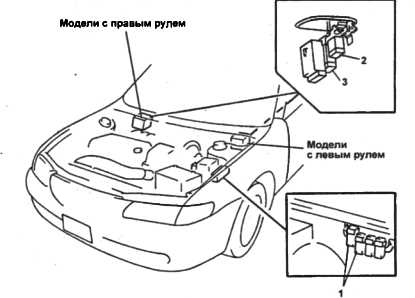

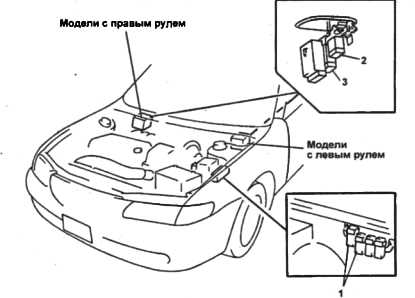

Элементы реле устанавливаются опционально как в блоках так вне их и с левой и с правой стороны моторного отсека (реле вентиляторов системы охлаждения, обогрева, АБС, свечей накала и т.д.).

Замена предохранителей

При неисправности какого-либо электроприбора на автомобиле следует, прежде всего, обратить внимание на предохранители. Менять перегоревший предохранитель нужно только после выявления причины его выхода из строя и при полной уверенности в том, что «защитник» действительно перегорел

Как правило, основная причина перегорания – это короткое замыкание. Для замены предохранителя необходимо выполнить следующий порядок действий:

• Отключить питание, скинув клеммы с аккумулятора, и заглушить двигатель.
• Устранить причину перегорания предохранителя.
• Заменить предохранитель на новый с соответствующим номером и силой тока.
• Подключить клеммы к аккумулятору и завести двигатель.

В результате следует сказать, что при замене предохранителей необходимо соблюдать меры безопасности. Не нужно вытаскивать их металлическими предметами. Кроме этого, специалисты рекомендуют хотя бы один раз в три месяца проводить визуальный осмотр всех блоков с предохранителями.

Внимательное отношение ко всем узлам автомобиля Mazda 626 является залогом успешного управления и гарантией того, что машина прослужит без каких-либо серьезных поломок на протяжении длительного времени.
