Размеры магнитол – 1DIN и 2DIN
В бороде европейских и российских автомобилях имеется стандартное окно для установки магнитолы типоразмеров 1DIN или 2DIN. Обозначение соответствует международному стандарту ISO 7736 (Автомобильные головные устройства), разработанному в Германии в 1984 году. DIN (Deutsches Institut für Normung) переводится как Институт стандартизации Германии.
Как видно на чертеже, размеры 1DIN (180×50×160) и 2DIN (180×100×160) отличаются только высотой. У 2DIN она в два раза больше, чем у 1DIN. Следует отметить, что посадочная глубина 160 мм не зафиксирована в стандарте, но по факту во всех автомобилях соответствует этому размеру.
При выборе автомагнитолы для первичной установки или при замене морально устаревшей, необходимо убедиться, что размер намеченной для покупки магнитолы соответствует размеру окна в бороде. Если размер автомагнитолы меньше на несколько миллиметров, чем окно отсека, то такой вопрос решается легко. Пример установки магнитолы меньшего размера, чем окно шахты приведен в статье ниже.

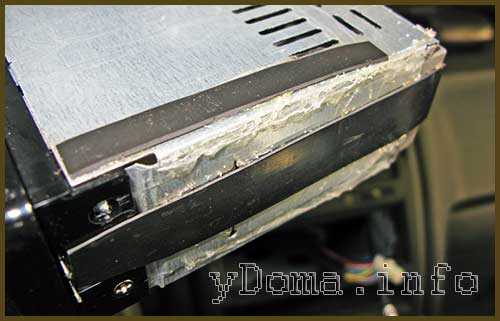

Если размер магнитолы меньше на сантиметр и более, то понадобиться приобретать переходную рамку, а если больше и не помещается в отсек, то придется снимать бороду и расширять окно. Это трудоемкая работа и лучше сразу выбирать магнитолу, подходящую по размерам для установки в Ваш автомобиль.
Функции RDS
Применение функции приема коротких радиосообщений через автомагнитолу позволяет получать информацию о названии транслируемой передачи или о заторах. Трансляция производится в автоматическом режиме, не отвлекая водителя от управления автомобилем. Для приема информационных сообщений требуется активировать режим RDS на магнитоле. Все функции системы разделены на общие (или базовые) и вспомогательные (список услуг зависит от страны, на территории которой расположена радиостанция).
Базовые
Стандартные функции, поддерживаемые RDS:
- Параметр PI, позволяющий идентифицировать и отобразить на экране головного устройства рабочую частоту трансляции и обозначение радиостанции. Каждой радиостанции УКВ присвоен индивидуальный 4-значный код, представленный в восьмеричном или десятичном зашифрованном виде.
- При снижении качества принимаемого сигнала возможно автоматическое переключение на ближайшую радиостанцию, транслирующую аналогичную информацию. Функция имеет обозначение AF, или поиск альтернативных частот вещания. Для работы кода требуется наличие активного режима PI, который позволяет определять страну или регион, в котором производится трансляция служебной информации.
- Режим PS предназначен для передачи названия программы, транслируемой на выбранной радиочастоте. Допускается передача различной информации, состоящей из слов или аббревиатур длиной до 8 символов.
- Для передачи информации о пробках и других дорожных событиях используется параметр TP. Дополнительные сообщения транслируются через режим TA. Информирование ведется текстовой строкой или озвучиванием, при этом воспроизведение радио или компакт-диска автоматически приостанавливается. При помощи кодов TP и TA возможен поиск радиостанций, транслирующих сообщения о дорожной обстановке.
Дополнительные
Вспомогательные функции:
- Автоматический поиск программ с заданным жанром осуществляется с помощью параметра PTY. Стандарт RDS предусматривает 32 различных варианта идентификации радиостанций. Имеется дополнительный код ALARM, предназначенный для передачи экстренной информации. На дисплее появляется предупредительная надпись, воспроизведение текущей композиции временно прерывается.
- Режим EON автоматически переключает частоту при обнаружении проблем с трансляцией сообщений о дорожной обстановке.
- Для корректировки времени и даты используется информация, подаваемая по каналу CT. Точность синхронизации времени составляет 1 минуту, имеется корректировка летнего и зимнего режима.
- Специальный код программы PIN передается при старте трансляции, а затем через запрограммированные интервалы времени.
- Для корректировки громкости и тембра трансляции музыки или речевых передач используется режим MS.
- Через канал DI передается служебный сигнал, позволяющий определить режим трансляции моно или стерео. Полученные данные используются встроенным в магнитолу декодером, обеспечивая повышение качества звука.
- Для передачи телетекстом информационного сообщения размером не более 64 символов используется волна RT. Также имеется дополнительный пейджинговый канал RP, позволяющий принимать текстовые сообщения, состоящие из букв или цифр.
- Информация о возникших чрезвычайных ситуациях на дороге передается через поток EWS, который принимается и декодируется только специальным оборудованием.
- Особые информационные сообщения передаются на волне IH, расшифровка содержимого производится оператором.
- Для корректировки навигационных параметров GPS используется канал DGPS.
- Код TMC предназначен для передачи расписания трансляций передач.
Распиновка стандартного евроразъема
Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.
Стандарты 1din и 2din
Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.
Магнитолы с европейским 1din самые распространенные.
При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.
| № 1 | — |
| № 2 | — |
| № 3 | — |
| № 4 | Постоянное питание |
| № 5 | Питание антенны |
| № 6 | Подсветка |
| № 7 | Зажигание |
| № 8 | Масса |
Производители в Японии, США и некоторые китайские применяют стандарт 2din.
Верхний силовой разъем А
Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.
Типы подключения
- Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
- Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.
Функциональное назначение выходов ресивера
| ANT | Разъем применяется, если в автомобиле имеется выдвижная антенна |
| Remote | Возможно подключение несколько динамиков |
| Illumination | Позволяет менять интенсивность свечения устройства |
| Mute | Регулировка звука |
| А4 | Включение/выключение |
Распиновка ISO-разъема магнитолы
| А 4 | Цв. желтый | Аккумулятор + Питание |
| А 5 | Цв. синий | Антенна. |
| А 6 | Цв. оранжевый | Подсветка |
| А 7 | Цв. красный | Зажигание, 12В. При отключении сброс параметров к заводским. |
| А 8 | Цв. черный | Акустика |
Нижний акустический разъем В
Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.
Правила подключения колонок по цветовой маркировке проводов
| Цв. белый | Левая передняя |
| Цв. серый | Правая передняя |
| Цв. зеленый | Левая задняя |
| Цв. фиолетовый | Правая задняя |
Расшифровка проводов магнитол для автомобилей
Что такое FAD в магнитоле?
Фейдер Эта настройка «FAD» работает перпендикулярно балансу, то есть, перераспределяет мощность магнитолы между передними и задними динамиками. При этом, левая и правая стороны смещаются по громкости синхронно. Как и баланс, этой регулировкой редко кто пользуется.
Что значит FAD в магнитоле?
Fad — басы : Fader и Treble — изменение (уменьшение) громкости и высокие частоты соотв-но. сорри глючу : : Fader и Treble — изменение (уменьшение) громкости и высокие частоты соотв-но. При помощи селекта на магнитоле меняются следующие функции: VOL-BAS-TRE-BAL-FAD Что же тогда BAS?
Что означает та в магнитоле?
Полное название функции «Traffic Announcement», а переводится как «ситуация на дорогах». Слышали ли вы когда-нибудь, как по радио передают информацию о пробках или ДТП? Так вот, если нажать на кнопку, магнитофон настроится на специальный канал, где водитель сможет прослушать информацию о дорожной обстановке.
Что значит Tre?
тре (книжн.). Первая часть сложных слов, означающая 1) повторение три раза, наличие в тройном размере, количестве, то же, что (трех) (три) и (трое), напр. … В словах, взятых из книжн.
Что такое DISP в магнитоле?
Для таких случаев Итэлмовцы придумали следующую функцию: при нажатии кнопки «DISP» выключенной магнитолы на 10-15 секунд загораются часы. При повторном нажатии отключаются сразу же.
Что такое Tre в магнитоле?
Настройка усиливает высокие частоты, и в меню чаще всего называется «TREBLE» или «TRE». Это самая простая в использовании регулировка, так как при добавлении высоких частот магнитола не испытывает больших дополнительных нагрузок, а потому не искажает звук на большой громкости.
Что значит магнитола?
магнитола — ы; ж. Устройство, в котором радиоприёмник конструктивно совмещён с магнитофоном. * * * магнитола устройство, конструктивно объединяющее радиовещательный приёмник и магнитофон.
Что значит RDS в магнитоле?
RDS — Radio Data System — многоцелевой стандарт, предназначенный для передачи информационных сообщений по каналам ЧМ-радиовещания в диапазоне УКВ. Прародителями этого стандарта явились автомобилисты и УКВ радиостанции, передающие данные об пробках в Германии.
Что такое SPD Vol?
Re: Чем больше газ тем громче музыка ))
В простой магнитоле это называется «spd vol«, чем больше значение, тем сильнее прибавит звук на скорости. Можно поставить на ноль.
Что такое Loud в автомагнитоле?
LOUD это подъем нижнего и верхнего регистра на одинаковое фиксированное количество децибел, чтобы поднять общую громкость воспроизведения и по совместительству испортить общее звучание системы. возможно использование этой функции в случае если у тебя очень сильно выпирает середина.
Разъемы для подключения автомагнитолы к бортовой сети автомобиля
Многие производители при аудиоподготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.
На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по центру, а в «А» – от центра смещен в сторону.
| Стандарт ISO цоколевки колодок для подключения магнитолы | |||
|---|---|---|---|
| Колодка | Номер контакта | Назначение | Цветовая маркировка |
| «А» питание | 1 | Изменение громкости на скорости | Не нормируется |
| 2 | Выкл. звука при телефонном звонке | Не нормируется | |
| 3 | Резерв | Не нормируется | |
| 4 | +12 V постоянно (память) | желтый | |
| 5 | +12 V внешних устройств (антенна) | синий | |
| 6 | Подсветка магнитолы | оранжевый | |
| 7 | +12 V АСС от зажигания | красный | |
| 8 | Минус (масса) | черный | |
| «В» аудио | 1 | Правый тыловой (+) | фиолетовый |
| 2 | Правый тыловой (-) | фиолетовый с черной полосой | |
| 3 | Правый фронтальный (+) | серый | |
| 4 | Правый фронтальный (-) | серый с черной полосой | |
| 5 | Левый фронтальный (+) | белый | |
| 6 | Левый фронтальный (-) | белый с черной полосой | |
| 7 | Левый тыловой (+) | зеленый | |
| 8 | Левый тыловой (-) | зеленый с черной полосой |
Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.
Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).
Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.
Распиновка для различных марок авто и магнитол
Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях
Схема распиновки iso разъемов к магнитолам pioneer
Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.
toyota
Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.
| № 1 | А+ |
| № 2 | GND |
| № 3 | BAT+ |
| № 4 | Подсветка |
| № 5 | Антенна |
| № 6 | Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-) |
При подключении магнитолы используются стандартные схемы.
| № 1 | ANT |
| № 3 | LR. Линейный выход |
| № 4 | GND. Линейных выход |
| № 5 | RR. Линейный выход |
| № 6 | CD – LCH |
| № 7 | CD – GND |
| № 8 | CD – RCH |
| № 9 | CD – Reset |
| № 10 | CD – CD clock out |
| № 11 | CD – DSPL select |
| № 12 | CD – data out |
| № 13 | CD – clock in |
| № 14 | CD – data in |
| № 16 | A+ |
| № 17 | GND |
| № 18 | ANT GND |
| № 22-27 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 28 | Mute |
| № 29-30 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 31 | ANT CONT |
| № 32 | CD ACC Постоянный |
| № 33 | AMP Постоянный |
| № 34 | B UP |
honda
Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.
| № 1 | Динамик RR+ |
| № 2 | Динамик LR+ |
| № 3 | Подсветка |
| № 4 | BAT+ |
| № 5 | A+ |
| № 6 | Антенна |
| № 7-10 | Динамики LF+, RF+, RR-, LR- |
| № 13 | GND |
| № 14-15 | Динамики LF-, RF- |
Стандартная европейская разводка выводов.
| № 1 | А+ |
| № 2 | BAT+ |
| № 3 | GND |
| № 4 | — |
| № 5-12 | Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR- |
alpine
Alpine TDE-7823W: 1 – BAT+,
| № 2-5 | Динамики LR-, LR+, RR-, RR+ |
| № 7 | Усилитель |
| № 8 | Антенна |
| № 9 | GND |
| № 10-13 | Динамики LF-, LF+, RF-, RF+ |
| № 5-12 | А+ |
mitsubishi
Во всех моделях используется стандартная европейская распиновка акустической системы.
| № 1-2 | Динамики RR+, LR+ |
| № 3 | Управление антенной |
| № 4 | Управление подсветкой |
| № 5-8 | Динамики LF+, RF+, RR-, LR- |
| № 10 | А+ |
| № 11 | BAT+ |
| № 12 | Управление подсветкой |
| № 13-14 | Динамики LF-, RF- |
| GND |
Выбор автомагнитолы
Практически все современные автомагнитолы, вне зависимости от бренда, сделаны в Китае и по техническим характеристикам приблизительно одинаковые. Отличаются только размерами по высоте (50 или 100 мм), внешним видом, числом каналов и дополнительными коммутационными возможностями.
Поэтому при выборе автомагнитолы в первую очередь нужно узнать размер посадочного места для нее в автомобиле и определиться с перечнем необходимых Вам дополнительных коммуникационных возможностей.
| Технические характеристики современных магнитол | ||
|---|---|---|
| Наименование | Функция | Примечание |
| FM радио (87,5-108 МГц) | Прием радиопередач в УКВ диапазоне | современный диапазон |
| AM радио (66-74 МГц) | Прием радиопередач в УКВ диапазоне | советский диапазон |
| Воспроизведение с USB | Прослушивание звуковых и просмотр видео роликов | MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA |
| Воспроизведение с SD флеш | Прослушивание звуковых и просмотр видео роликов | MKV, MP4, DIVX, Lossless Audio, JPEG, MP3 и WMA |
| Пульт дистанционного управления | Управление режимом работы магнитолы дистанционно | |
| Сенсорный экран | Управление магнитолой прикосновением к экрану | Нестабильная работа при отрицательных температурах |
| GPS навигация | Определение места нахождения и возможность прокладки маршрута передвижения | |
| Bluetooth громкая связь | Беспроводное подключение к магнитоле внешних устройств | Возможность общения по сотовой связи со свободными руками |
| 3G интернет | Беспроводное подключение магнитолы к системе Интернет | Возможность работать в интернете |
| Wi-Fi | Беспроводное подключение внешних устройств к магнитоле через IP | |
| Количество каналов для подключения громкоговорителей | 2, 4, 6 | Оптимально четыре |
| Выход на сабвуфер | Возможность подключения сабвуфера | Для меломанов |
После определения перечня желаемых технических характеристик можно приступать к выбору подходящей модели. Практически все современные магнитолы обеспечивают достаточную мощность звука и низкий уровень нелинейных искажений, обеспечивающие достаточно качественное звуковоспроизведение для прослушивания, и все рассуждения по данной теме беспочвенны.
зависит не только от источника сигнала, параметров магнитолы или другого звуковоспроизводящего устройства и их акустических систем, но и от акустических характеристик помещения. Достигнуть естественного звучания в салоне автомобиля объемом в несколько кубометров, да еще на половину имеющем не поглощающее звуковые волны покрытие (стекла, пластик) в принципе невозможно.
Излученные динамиком звуковые волны многократно отражаются от стекол и пластиковых панелей, образуя затухающие стоячие волны в виде эха. Отраженные волны суммируется с вновь излученными динамиками, и искажают их. Насладиться естественным звучанием можно только в концертном зале.
Таким образом, главными критериями при выборе автомагнитолы являются: высота корпуса, наличие необходимых функций и внешний вид. Остальные технические характеристики современных магнитол, как правило, обеспечивают высокое качество звуковоспроизведения.
| Основные характеристики магнитолы SJ-T10446-93 модели 2033 | ||
|---|---|---|
| Наименование | Характеристика | Примечание |
| Типоразмер | 1DIN | 180 мм×50 мм×160 мм |
| Напряжение питания | 12 В | Минус на корпусе |
| FM канал | 87,5-108 МГц | Чувствительность 22 db |
| Воспроизведение | USB, SD флеш, с Audio входа | Формат MP3, MP4, WMA |
| Система звука | Стерео | Разделение >25 db |
| Частотный диапазон | 20-20000 Гц | Нелинейные искажения <0.1% |
| Сопротивление нагрузки | 4-8 Ом | Сопротивление динамиков |
| Выходная мощность | 4×50 Вт | Четыре канала |
| Дисплей | Светодиодный ЖК | Формат ID3 |
| Регулятор громкости | Круглая ручка | Электронный |
| Эквалайзер | Ступенчатая регулировка кнопкой | Классика, джаз, СОЗ, рок |
| Температура эксплуатации | минус 20 — 60 С° | |
| Тип колодки для подключения | Любой | Планировалась перепайка |
Перед поиском подходящей модели автомагнитолы я выписал все необходимые технические характеристики и требования, которые свел в таблицу и по ним уже осуществлял выбор. Остальные функции, такие как запоминание настроек, ПДУ и другие, как правило, присутствуют по умолчанию.
Кнопки информационно-развлекательной системы: назначение.
На автомобильных радиоприемниках и мультимедийных системах есть целый ряд аббревиатур, сокращенных терминов и значков, значение которых вы, возможно, не до конца понимаете. Мы решили помочь вам в этом, разобравшись, за что же отвечают большинство кнопок в автомобильной аудиосистеме.
В современных автомобилях кнопок и ручек становится все меньше и меньше – их место занимают виртуальные кнопки, которые располагаются на сенсорном экране информационно-развлекательной системы. К счастью, подобное уничтожение кнопок и изменения автомобильной аудиосистемы не повлияли на работу радио или других источников звука.
Также, несмотря на то что во многих новых автомобилях физические кнопки управления мультимедийными системами перебазировались на дисплеи, по-прежнему во многих автомобилях виртуальные кнопки имеют то же обозначение, которыми маркировались традиционные кнопки и ручки. Это позволяет создать довольно универсальный список названий и сокращений, расшифровав их назначение в аудиосистеме. Вот наиболее распространенные кнопки в автомобильных мультимедийных системах:
APPS – дополнительные приложения для мультимедийных систем. Многие современные автомобили имеют на борту полнофункциональные мобильные операционные системы, которые позволяют узнавать погоду, информацию (с сообщениями) и даже выводить на экран социальные приложения, такие как Twitter
AUX/USB-входы для дополнительного источника звука (смартфон, планшет, портативный плеер и т. д.)
BALANCE – регулятор громкости между боковыми колонками автомобиля – справа/налево
BAND – изменение диапазона радиоволн
BLUETOOTH – беспроводная связь аудиосистемы с другим устройством. Позволяет подключать устройства громкой связи, телефоны и т. д., чтобы мы могли не только безопасно выполнять телефонные звонки, но и в новых автомобилях получать и отправлять sms, воспроизводить музыку на автомобильной аудиосистеме с телефона или совместно использовать Интернет с различными службами в автомобиле
CD-проигрыватель компакт-дисков. Что интересно, в некоторых современных автомобилях уже может быть недоступно. Некоторые производители решили отказаться от компакт-дисков в пользу воспроизведения музыки по Bluetooth или с жестких дисков, установленных в машине
DAB – цифровое радио (более высокое качество радиотрансляции)
DISP-дисплей выключен (затемнение экрана в основном необходимо во время поездок в ночное время)
FADER – регулятор баланса звука вперед/назад
FM/AM – диапазон радиоволн
INFO – дополнительная информация об источнике звука (список дорожек, названия песен и т. д.)
MEDIA/SOURCE – переключение источников звука. Это решение можно найти в новых автомобилях, которые оснащены различными возможностями воспроизведения, например, USB, через который мы подключаем флеш-карту (USB-флешка), или телефон, AUX-IN, или линейный аудиовход, или вышеупомянутый Bluetooth
MENU/HOME – возврат в главное меню
NAV/NAVI – включить навигацию
PHONE – переключение режима громкой связи Hands-Free Phone или переход в меню настроек подключения мобильного устройства к машине. Эта функция наиболее распространена в автомобилях, оснащенных Bluetooth. Это кнопка в некоторых машинах либо соединяет телефон с машиной по беспроводной связи (если подключение не произошло автоматически), либо разрывает соединение
RADIO – включение радио
RDS – отображение названия радиостанции, названия музыкальной дорожки, коротких текстовых сообщений от радиостанции
SEEK – поиск предустановленных радиостанций
SOUND – настройки частот звука (низкий, высокий, средний).В простых версиях с помощью этой функции мы попадаем в простое меню. В более новых автомобилях с более обширными и сложными аудиосистемами можно полностью управлять эквалайзером и его различными предустановленными настройками. Во втором случае здесь также можно найти опции, соответствующие ранее упомянутым BALANCE и FADER
TA/TP – информация о трафике. Это одна из самых интересных функций, которую используют не все. Многие люди просто не знают, что такое TA/TP. Здесь мы активируем дорожные объявления, которые транслируются некоторыми радиостанциями, обычно через регулярные промежутки времени. Когда радио начинает передавать сообщение, наш приемник автоматически переключается на данный канал. Это связано с тем, что прослушиваемая нами в настоящий момент программа прерывается. Многие водители отключают эту функцию именно по этой причине. Не всем нравится, когда радиоприемник автоматически выключает нашу любимую станцию. Но иногда эта оперативная информация может быть очень полезной
TUNE – поиск радиостанций по частоте
VOL – регулятор громкости
Разъемы стандартных магнитол
Разъемы подключения штатных магнитол могут отличаться между собой, это обусловлено маркой магнитолы и автомобиля, куда она установлена.
Установленная магнитола в стандартном порядке, не очень подходит для первого опыта замены магнитолы собственноручно. Порой приходится перепаивать провода, а то и вовсе полностью менять схему распиновки. Для таких случаев современность придумала переходники для разъемов со старой на новую магнитолу. Достаточно только запомнить или записать марку устанавливаемой и снимаемой автомагнитолы
Распиновка ISO разъема
Разъемы ISO, в большинстве случаев, стали устанавливать идентичными. Все это для того чтобы замена происходила без каких либо затруднений. Достаточно будет просто переставить штекер.
Автомагнитолы, автомобильная аудиотехника: CD, DVD, кассетные магнитолы
Иногда такие провода имеют специальные бирки со стороной расположения. Известно только то, что тюнер в перенаселенном эфире столицы смог найти и запомнить 47 ЧМ-станций.
Контакт массы должен быть хорошо зачищенным и прикрученным к корпусу автомобиля.
Прибор имеет ТВ-тюнер, но тут он внутри. Реализация частотной коррекции происходит при помощи 2-х эквалайзерных программ.
А также ТВ-прием и все диски.
В данном случае за нее отвечает провод ЗП.
Особенности автомагнитолы roadstar выпуска х годов Предшественниками автомагнитол были приемники для автомобилей.
Единственное различие в паре — это наличие черной полоски на одном из проводов. Могут быть и другие варианты.
Как подключить автомагнитолу
Из чего состоит аудиомагнитола
Как автомеханик и специалист по автомобилям, я хотел бы поделиться с вами информацией о том, из чего состоит аудиомагнитола. Аудиомагнитола — это основное устройство в автомобиле, отвечающее за воспроизведение звука. Она объединяет различные компоненты, чтобы обеспечить приятное и качественное звучание в автомобиле.
Головное устройство (Head Unit)
Головное устройство является ядром аудиосистемы и состоит из различных компонентов:
- CD/DVD-привод: предоставляет доступ к компакт-дискам или DVD и позволяет воспроизводить аудио и видео контент.
- Радиоприемник: позволяет слушать радиостанции и настроить их на любимые частоты.
- USB-порт и аудиовход: используются для подключения внешних устройств, таких как флэш-накопители, iPodы или смартфоны, для воспроизведения музыки.
- Bluetooth: обеспечивает беспроводное соединение с мобильными устройствами для потокового воспроизведения музыки и совершения телефонных звонков.
- Дисплей: отображает информацию о текущем воспроизводимом треке или радиостанции, а также предоставляет доступ к настройкам и функциям аудиосистемы.
Усилитель и динамики
Усилитель и динамики отвечают за усиление и воспроизведение звука в автомобиле. Они состоят из следующих элементов:
- Усилитель: получает аудиосигнал от головного устройства и усиливает его, чтобы передать его динамикам.
- Динамики: установлены в различных местах автомобиля и предназначены для воспроизведения звука. Они могут включать в себя динамики высоких, средних и низких частот.
Дополнительные компоненты:
- Антенна: используется для приема радиосигнала.
- Пульт дистанционного управления: позволяет управлять аудиомагнитолой без необходимости касания головного устройства.
- Аудиокабели и провода: соединяют различные компоненты аудиосистемы.
Помимо основных компонентов, существуют также дополнительные функции и возможности аудиомагнитолы, такие как настройки эквалайзера, возможность настройки звука для передних и задних динамиков, функция шумоподавления и т.д.
Как разблокировать магнитолу Ауди
Владельцы престижной иномарки предпочитают посещать сервисный центр, чтобы привести устройство в работоспособное состояние. Итак, если ваш автомобиль выдает Safe на магнитоле Ауди, то спешить к специалистам не стоит вот почему:
- для подключения устройства требуется его демонтаж;
- установка лицензионного ПО требует отдельной платы;
- также следует оплачивать услуги сервисного центра.
Что делать, если горит Safe на магнитоле? Для начала демонтируйте устройство с помощью специальных съемников, фото которых можно найти в сети. Номер кода разблокировки как для Ауди, так и для любой иномарки, указывается на первой странице руководства пользователя. Если информация отсутствует, скачайте из интернета калькулятор кодов для Ауди и введите ИНН устройства, который вы найдете на задней панели. Пропишите полученный ключ в магнитоле.
Разблокировка устройства зависит от его модели. К примеру, в Ауди А6 распространена установка магнитолы фирмы Concert. Сочетание клавиш, последовательность действий и полное руководство к каждой модели вы можете найти в интернете.
Самые распространенные комбинации для автомобилей Ауди:
- Beta FX+DX VW Alfa TA+TP;
- Concert TP+RDS VW Gamma M+VF;
- Delta FM+DX;
- Gamma M+VF.
После первого неправильного ввода на экране возникает надпись 2 Safe. Это означает допустимость ввода значений повторно. Если вы неуверенны, что сможете устранить надпись Safe с экрана магнитолы самостоятельно, лучше обратитесь к специалисту.
Пример установки автомагнитолы в автомобиль
Перед выбором автомагнитолы нужно измерять размеры отсека в бороде и узнать какой тип колодки установлен при аудио подготовке. Для этого нужно извлечь установленную автомагнитолу, а в случае установки впервые, вынуть декоративную заглушку.
Для извлечения штатной магнитолы из отсека необходимо воспользоваться специальным ключом, который обычно имеются в комплекте автомобиля. Стандарта не существует, и поэтому каждый производитель придумывает свой вид ключа. Для снятия магнитолы достаточно ключ вставить в прорези на ее панели.
Чтобы снять заглушку нужно отверткой с плоским лезвием поддеть ее по середине. Для исключения царапин на пластике бороды под отвертку нужно подложить мягкую прокладку, например, кусок кожи.
Заглушка в отсеке крепиться с помощью четырех защелок, по две на каждой из длинных сторон. На фотографии они выделены коричневым цветом.
Как и ожидалось, колодка разъема оказалась Hyundai ATOS, которая подходила к очень небольшому модельному ряду автомагнитол.
На этой фотографии показана колодка Hyundai ATOS со стороны контактных лепестков. Сразу стало очевидным, что подобрать недорогую магнитолу для установки с таким типом разъема будет практически невозможно.
Антенный штекер был стандартным, ответную часть для него имеют практически все автомагнитолы, включая брендовые.
По размерам с учетом салазок выбранная китайская автомагнитола SJ-T10446-93 модели 2033 соответствовала размерам отсека в бороде. Но для замены штатных салазок пришлось бы снимать бороду, что делать не хотелось. Размеры корпуса магнитолы были по высоте и ширине на три миллиметра меньше, что позволило ее установить в штатные салазки с использованием полосок из резины.
В комплекте магнитолы был разъем с проводами и таблица, с цветовым обозначением проводов. На проводе желтого цвета имелся предохранитель на 10 А, установленный в изолированном корпусе.
Для исключения ошибки при соединении проводов была составлена цветовая таблица. Далее провода последовательно по одному были перерезаны кусачками у ввода в штатную колодку, скручивались с проводами новой и пропаивались припоем. Пока пайка не успевала остыть на место соединения натягивалась изолирующая полихлорвиниловая трубка, которая после остывания припоя сама плотно фиксировалась на проводах.
В конечном итоге все необходимые проводники были соединены, кроме двух, предназначенных для подачи питающего напряжения на подсветку. В данной модели приемника подсветка включалась при подаче на магнитолу напряжения по проводу ACC.
Далее штатная колодка была закреплена к жгуту проводов с помощью изоляционной ленты. Теперь осталось подключить магнитолу и проверить ее работу.
Корпус магнитолы был на три миллиметра меньше, чем размеры салазок. Поэтому на все четыре стороны ее корпуса были заблаговременно приклеены клеем «Момент» резиновые полоски толщиной один миллиметр. Это обеспечило простую ее установку в отсек и достаточно плотную посадку.
Проверка показала отсутствие ошибок при монтаже и после настройки магнитолы салон автомобиля заполнился звуком радиопередачи. Осталось только вставить ее в отсек и наслаждаться достигнутым результатом.
На установку автомагнитолы с учетом подготовки и пайки проводов ушло около часа. О естественности звучания говорить конечно не приходится, но для прослушивания новостей и музыкальных произведений на достаточном уровне качества недорого китайской магнитолы вполне достаточно.
Выбор оправдал ожидания, автомагнитола после установки своими руками безотказно работает при круглогодичной эксплуатации автомобиля уже несколько лет с достаточным высоким качеством звука.
Видео компоненты мультимедийной системы
- Головное устройство со встроенным дисплеем. Это самый простой способ превратить автомобильную стерео систему в мультимедийную. Головное устройство форм-фактора 2 DIN со встроенным экраном уже обладает по умолчанию большим дисплеем, однако есть и 1 DIN устройства с выдвижным экраном.
- Откидные экраны. Эти дисплеи устанавливаются на потолок салона автомобиля и откидываются при необходимости. Они главным образом полезны тем, что позволяют всем пассажирам на заднем сиденье тоже смотреть одно видео сразу вместе.
- Экраны, вмонтированные в подголовники. Эти дисплеи монтируются в подголовники водительского и переднего пассажирского сидений. Они позволяют пассажирам на заднем сиденье смотреть один видео поток на обоих экранах одновременно, или разные, если в системе несколько видео источников.
- Переносные дисплеи. Они не полностью интегрированы в мультимедийную систему автомобиля, но очень удобны. Некоторые модели можно подключать к общей системе, а затем отключать по необходимости и использовать где-то ещё.
- Головное устройство — это сердце аудио системы любого автомобиля, и оно также может функционировать как видео компонент мультимедийной системы. Некоторые устройства размера 1 DIN обладают небольшими ЖК экранами или выдвижными дисплеями чуть больше, однако в продаже есть головные устройства стандарта 2 DIN, в которых встроен большой HD экран.
В мультимедийных головных устройствах должны быть дополнительные входы и видео выходы для подключения видео источников и внешних дисплеев. К некоторым головным устройствам можно подключать наушники, что может быть особенно полезной характеристикой мультимедийной системы.
Собираем всё вместе
Сборка мультимедийной системы автомобиля может быть сложной задачей ввиду разнообразия компонентов для сопряжения, поэтому рекомендуется собирать компоненты системы по-отдельности. Закончив собирать аудио систему, возможно можно будет без проблем добавить в неё видео компоненты.
Однако всегда просчитывайте наперёд: если вы собираете аудио систему и планируете добавить видео компоненты позднее, может быть будет выгоднее сразу купить видео головное устройство.
Основная функция магнитолы — обеспечение качественного звука, прием радио, воспроизведение музыки и видео. Но есть и дополнительные возможности.
- Подключите навигатор для отслеживания своего местоположения на картах.
- Подключайте к магнитоле вывод изображения с камер заднего вида, регистратора.
- Сделайте удобный вывод микрофона для комфортного общения по телефону «без рук».
- Установите управление магнитолой при помощи дополнительного комплекта рулевых кнопок.
Рассмотрим подключение автомобильной магнитолы и самые частые вопросы при установке.
