Как открутить шкив коленвала шевроле ланос

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

торцовый или накидной ключ на 36 (или 38);
удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

снимаются насвечники;
находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

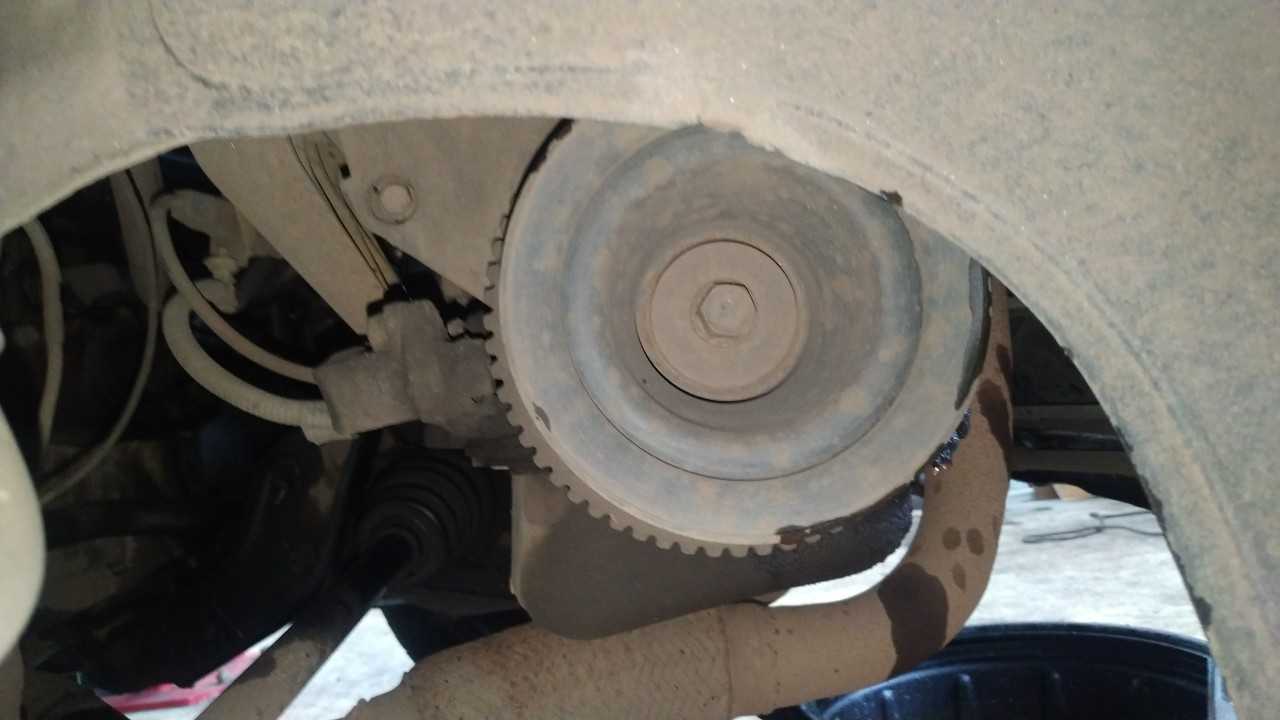

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

домкрат;
«козелок» (пенёк);
торцовую головку по размеру болта с удлинителем и рычагом;
набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

правая передняя часть автомобиля поднимается, снимается колесо;
автомобиль устанавливается на «козелок»;
сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
снимается ремень генератора;
для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Что такое ремень ГРМ и его предназначение

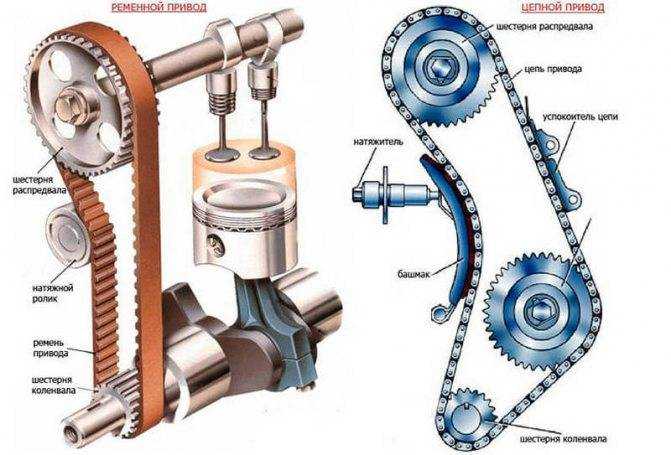

Ремнем газораспределительного механизма называется эластичное зубчатое кольцо, которое имеет определенный диаметр (в зависимости от марки авто и типа двигателя), и служит для соединения коленчатого вала с распределительным валом (или валами, как в случае с Ланос 1,6). Изготавливается этот элемент из резины и стекловолоконных нитей (корд), качество которых влияет на прочность и продолжительность эксплуатационного ресурса. Резиновое покрытие имеет толщину 5 мм. Важную роль играют в конструкции ремня ГРМ нейлоновые зубья, за счет которых не только приводится в действие зубчатая шестерня распредвала, но и обеспечивается синхронизация между коленчатым валом и распредвалом. Такая позволяет гарантировать высокий эксплуатационный ресурс изделия.

Альтернативой ремню является цепной привод, который получил меньшую популярность за счет свойственных недостатков. Ременная конструкция используется на большинстве транспортных средств, в том числе и на автомобилях Ланос, Шанс и Сенс

Важно отметить, что такой тип передаточного устройства используется не только на Ланосах с двигателем 1,5, но и с моторами объемом 1,6 литра

С течением времени ременной привод изнашивается, и может произойти его обрыв, что чревато серьезными последствиями для двигателя

Ресурс зависит от множества факторов, но важно знать, что для каждой марки и модели автомобиля указывается соответствующий эксплуатационный ресурс изделия. Если на автомобилях Ланос этот ресурс составляет до 60 тысяч км пробега (хотя оригинальные устройства служат намного дольше), то на моделях других авто это значением может достигать 90 тысяч и более. Эта информация указывается в технической документации к ТС

Эта информация указывается в технической документации к ТС.

Как проверить катушку зажигания на Ланосе

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку. Проверка катушки зажигания ЗАЗ Ланос

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину). Если катушка исправна, то между электродами свечи появится искра

При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок

Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой

Если же искры нет вовсе, значит, катушка зажигания неисправна. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные

Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя

Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Chevrolet Lanos замена ГРМ

В автомобиле Chevrolet Lanos замена ГРМ не такое уж и просто занятие. Если не уверены в своих силах, рекомендуем обратиться для замены в автосервис. Но если все же решительно настроились провести все работы самостоятельно, внимательно дочитайте нашу инструкцию до конца.

Менять ремень ГРМ по регламенту нужно раз в 80 тысяч километров, однако уже после 40 тысяч рекомендуем регулярно его осматривать на наличие трещин. При замене также нужно менять еще и натяжные ролики.

Как выставить метки на Chevrolet Lanos

Для начала необходимо демонтировать защитную крышку ГРМ. Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат. Двигатель снятый с автомобиля.
При помощи головки на 17, крутим болт шкива коленчатого вала до тех пор, пока метка шкива распределительного вала не станет напротив метки на крышке газораспределительного механизма. В этом случае, значит, что первый поршень достиг ВТМ.

Вороток и шкив коленчатого вала, который нужно крутить по часовой стрелке.

Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров. Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции. Совпадение меток ГРМ на шкиве привода дополнительных агрегатов. Совпадение меток ГРМ на шкиве распредвала и крышке ГРМ.

Вот так, легко и просто выставляются метки ГРМ.

А что если выставить не правильно?

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как – повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
Все помнят, что бывает при обрыве ремня ГРМ – гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Зачем нужны метки газораспределительного механизма

Метки газораспределительного механизма — это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.

Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как — повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
Все помнят, что бывает при обрыве ремня ГРМ — гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

ations

s 12

Было у меня такое, натяжение поможет не на долго, если ремень устал — это всё ерунда… Лучше заменить, меняется пол часа от силы, скинуть натяжитель и он слезет…

нужно скинуть правый пыльник двигателя и всё будет доступно. всё обойдется малой кровью

Все придется снимать. И колесо и тем более кожух. А натягивается как и самый обычный ремень. По большему плечу в прогибе 6-8мм

Пшикни ВДшкой очень помогает, но не надолго… это я тому что жарко, а еще не поменял.

типа проскальзывает, но не пищит?

Внизу возле шкива коленвала(справа если смотреть прямо на шкив) есть ролик, отпускаешь его (гайку)ключ помоему нужен на 14, потом под роликом есть натяжной механизм(болт)…-ключ на 12, крутишь этот болт-тем самым натягиваешь ремень… Только не перетяни…и гайку на ролике не забудь закрутить…

колесо снимать? щиток слева? Насколько пальцем прогибаться должен ремень?

Можно и не снимать…-но прийдется делать на ощупь…(а так как первый раз делаешь-хрен что получится…), поэтому снимай и колесо и кожух… Росказать на сколько должен прогибаться-не роскажу…(на ощупь…, не нужно его натягивать как струну…), вобщем подтяни немного что бы не проскальзывал да и все…(будет потом опять пищать-еще раз подтянешь…)

спасибо. На выходных попробую

Можно не снимать? Ну вы друг мой прямо Гуддини. Жалко далековато вы от меня, а то бы пригласил вас провести мастер класс

Чего сразу Гуддини)))?! Если руки не крюки-то все у вас получится…)

Да потому что пластиковая Г-образная защита перекрывает все пространство между передней частью и моторным щитом снизу. Там почти нет свободного пространства. Даже если подлезете каким то чудом рукой в оставшийся зазор, в чем я лично сильно сомневаюсь, то вы во первых не согнете так руку, ролик висит прямо над защитой, а во вторых у вас просто не будет места для работы. Без снятия защиты к ролику кондиционера не добраться. Да и к чему такие сложности? Она висит на 5 болтиках на 10

Работа датчика положения коленвала

Функция датчика положения коленчатого вала — это синхронизация работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал. Происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

О ресурсе ремня ГРМ

Производитель говорит, что замену расходника необходимо осуществлять через 75 000 км. Скорее всего, так оно и есть на самом деле, но здесь необходимо учитывать некоторые факторы, к которым можно отнести манеру вождения водителя и местные дорожные условия. Специалисты советуют осуществлять замену привода ГРМ на этом автомобиле после 60 000 км. Это гарантия того, что он не оборвется и не наделает этим самым кучу проблем владельцу авто. Необходимо проводить диагностику состояния расходника. Его придется менять при обнаружении следующих дефектов:

На поверхности наметились мелкие трещины. (Очень скоро они обязательно увеличатся).
В некоторых местах стали видны вздутия.
Ремень начал расслаиваться.
Торцы размохрились.
Толщина расходника потеряла равномерность.

Все эти дефекты являются причиной того, что ремень пора заменить. Если этого не сделать, то он может порваться. Кстати, случается это не так уж и редко. Если вы решили произвести ремонт самостоятельно, тогда изучите эту инструкцию. Сначала о том, что нам понадобится для проведения этой, надо сказать, непростой процедуры:

купленный расходник;
ключи рожкового типа;
ключи торцового типа;
набор отверток с разными наконечниками;
домкрат (если эстакада отсутствует);
гайковерт.

Процесс замены

Открыв капот, снимаем воздушный фильтр вместе с воздушным патрубком. Чтобы снять патрубок, необходимо при помощи отвертки ослабить крепящие его хомуты.

Теперь демонтируется кожух ГРМ, для чего придется отвернуть 4 болта. Затем начинаем прокручивать коленвал. Делаем это, пока отметка на шкиве ни совместится с отметкой на кожухе. Когда совмещение произойдет, это будет значить, что поршень 1-го цилиндра стоит в мертвой точке.

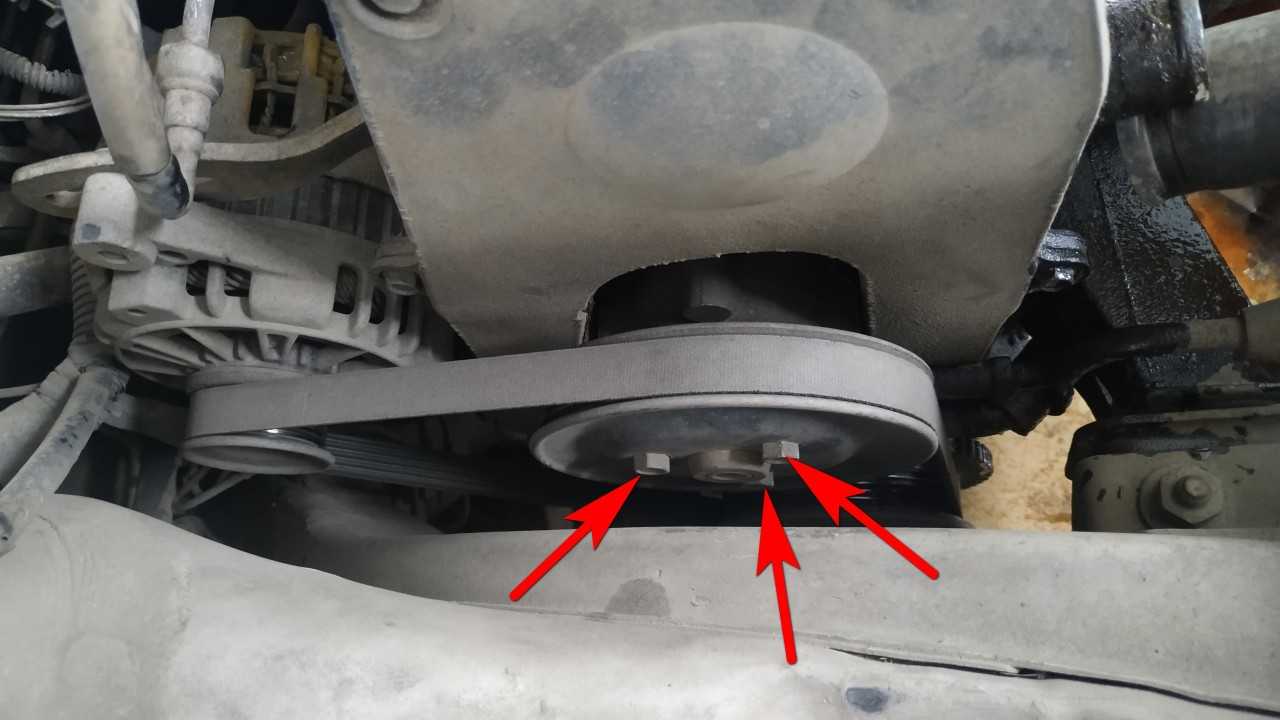

Ослабляем болты шкива рулевого гидроусилителя. Отворачиваем болт на генераторе. Теперь ремень генератора провиснет, и его можно снять. Шкив снимается тоже.

Теперь воспользуемся эстакадой, если она есть, а если нет, тогда поднимаем переднюю часть авто домкратом. Снимаем правый подкрылок, воздушный резонатор, после чего получаем доступ к пластмассовой защите ремня. Снимаем защиту. Она не всегда бывает пластиковой, иногда используется металл.

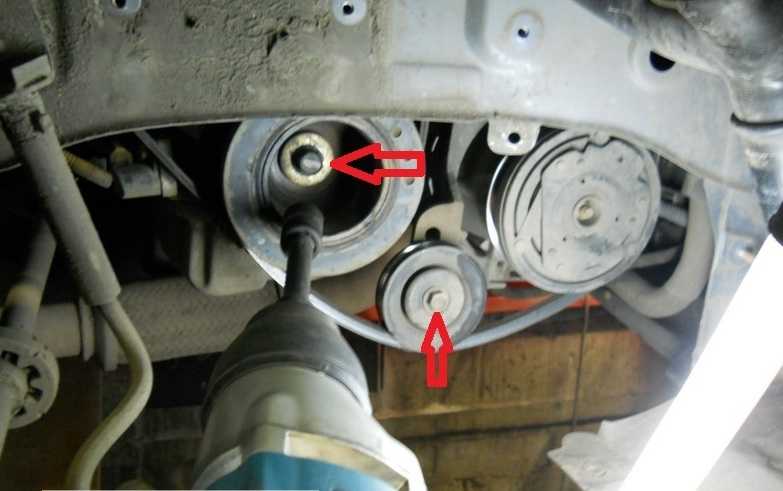

Берем гайковерт и отворачиваем болт крепежа шкива коленвала. Выбирайте гайковерт с длинным воротком. Натяжной ролик освободится, и можно будет легко снять кондиционерный ремешок.

Теперь нам отрывается вид на привод ГРМ. На одном из зубцов и шпонке коленвала находятся 2 отметки. Запоминаем их расположение.

Сейчас уже можно снять ремень ГРМ и просунуть его в щель, расположенную у корпуса рулевого гидроусилителя.

Когда будете устанавливать купленный расходник, проследите за тем, чтобы отметка на натяжном ролике совместилась с вырезом на кронштейне.

Chevrolet Lanos 2008, 86 л. с. — самостоятельный ремонт

Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат.

Двигатель снятый с автомобиля.

При помощи головки на 17, крутим болт шкива коленчатого вала до тех пор, пока метка шкива распределительного вала не станет напротив метки на крышке газораспределительного механизма. В этом случае, значит, что первый поршень достиг ВТМ. Вороток и шкив коленчатого вала, который нужно крутить по часовой стрелке. Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров.

Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции. Отворачиваем болт крепления натяжного ролика и снимаем ролик. Устанавливаем новый ролик в обратной последовательности.

Перед установкой ремня привода вспомогательных агрегатов убеждаемся в совмещении установочных меток на зубчатых шкивах коленчатого и распределительного валов и соответствующих прорезей на задней крышке привода ГРМ Chevrolet Lanos. В этом положении надеваем ремень на зубчатый шкив коленвала.

Как снять шестерню коленвала, если она не снимается!

Заводим заднюю ветвь ремня за натяжной ролик и надеваем ремень на шкивы водяного насоса и распредвала Шевроле Ланос, исключив провисание передней ветви ремня. Вынимаем штифт из отверстий подвижной планки и кронштейна натяжного ролика. Устанавливаем шкив привода вспомогательных агрегатов и заворачиваем болт его крепления.

Поворачиваем за болт крепления шкива коленчатый вал на два оборота по часовой стрелке. Если при этом указатель подвижной планки натяжного ролика совместился с выемкой на кронштейне для наглядности показано на снятом натяжном ролике , то натяжение ремня привода ГРМ в норме.

Если нет — проводим дополнительную регулировку натяжения ремня с помощью поворота насоса охлаждающей жидкости. Для этого ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости. Натяжение ремня привода ГРМ Шевроле Ланос изменяется при повороте корпуса насоса в гнезде блока цилиндров. Повернуть насос можно за шестигранник на его корпусе. Для поворачивания насоса из металлической пластины можно самостоятельно изготовить приспособление.

Устанавливаем приспособление таким образом, чтобы его лапки плотно охватили шестигранник насоса Chevrolet Lanos и пользуемся приспособлением, как рычагом.

Насос за шестигранник также можно повернуть раздвижными пассатижами. Поворачиваем насос против часовой стрелки до момента совмещения указателя подвижной планки натяжного ролика с выемкой на кронштейне ролика. В этом положении затягиваем винты крепления насоса охлаждающей жидкости.

Поворачиваем коленвал Шевроле Ланос по часовой стрелке на два оборота и проверяем совпадение установочных меток валов. При необходимости повторяем операцию. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости.

Если требуется, заменяем уплотнительное кольцо корпуса насоса. Дальнейшую сборку проводим в обратной последовательности.

Заполняем рабочей жидкостью гидропривод усилителя рулевого управления и удаляем из него воздух. Доводим до нормального уровень охлаждающей жидкости. Замена сальника распредвала Шевроле Ланос Оценить состояние сальника распредвала Шевроле Ланос и при необходимости его заменить удобно при проведении регламентной работы по проверке состояния ремня привода ГРМ. Про динамометрический ключ он тоже скорее всего не слышал И вот, после деятельности такого богатыря, Вы и не сможете открутить болт шкива коленвала, используя описанные выше способы.

А это, я уверен, заставит Вас сильно понервничать и вспомнить, насколько богат и прекрасен русский язык. Думаю, что те, кто прошли через это, со мной согласятся.

Замена переднего сальника коленчатого вала Шевроле Ланос

А те, кто только собирается приступить к работе или же уже Рассказываю, как: Берем большую отвертку, ключ на 14 и лезем под автомобиль. Если работаете на смотровой яме, то забраться под машину Вам будет не сложно. А вот, если решили сделать все «на земле», то придется немного поползать, но перед этим постарайтесь всеми доступными средствами снятое колесо, кирпичи, деревянные бруски и тд.
