Регулировка оборотов мотоблока: инструкция по обслуживанию карбюраторов

Какое масло заливать в мотоблок ОКА

Какое масло заливать в двигатель и редуктор мотоблока Ока должен знать каждый владелец данной техники. Масло — это ключевой фактор, влияющий на безупречную работу двигателя и редуктора, в условиях нагрузок, при обработке земли. Ведь работа на земле — тяжелое занятие, и мототехника работает в условиях экстремальных нагрузок.

Поэтому масло в мотоблоке менять требуется значительно чаще чем в автомобиле. Самым правильным советом по выбору масла есть рекомендации производителей мотоблока и двигателя к нему. Поэтому обратимся к руководству пользователя на Оку и к инструкциям по эксплуатации наприменяемые двигатели.

Производитель мотоблоков МБ-1 Ока — ОАО Калужский двигатель, г. Калуга, ул. Московская, 247

Руководство по эксплуатации мотоблок Ока МБ-1Д1(2, 3)М и его модификации скачать

Масло в мотоблок Ока

Объем	Тип масла
Картер двигателя	1,3	Масло моторное автомобильное для карбюраторных двигателей М-53/10Г1 или М-63/12Г1, или любое масло, отвечающее требованиям API: SF, SG, SH и SAE: 10W-30, 15W-30
Редуктор мотоблока	1,8	Масло трансмиссионное ТАД-17И, ТАП-15В и др ГОСТ 23652-79

Периодичность замены масла в мотоблоке Ока

Периодичность замены масла в редукторе	При обкатке первая замена масла через 25 часов работыЧерез каждые 25 часов работы -Проверьте уровень масла в редукторе. Долейте до 1,5 – 2 лЧерез каждые 50 часов работы — Замените масло в редукторе
Периодичность замены масла в двигателе мотоблока Ока (выдержки из инструкций по эксплуатации основных производителей моторов)	Briggs & Stratton(бригс)	Первые 5 часов— Замените масло.Каждые 8 часов или ежедневно— Проверьте уровень масла.Каждые 50 часов или каждый сезон— Замените масло.
Honda (хонда)Lifan(лифан)	Проверка уровня масла — при каждом использовании. Замена масла — первый месяц или через 20 часов работы, в последующем — каждые 6 месяцев или через 100 часов работы
Robin Subaru (субару)	Проверка уровня и добавление моторного масла — при каждом использовании двигателя (доливайте масло до максимальной отметки). Замена моторного масла: Первая замена после 20 часов эксплуатации;впоследствии — каждые 100 часов эксплуатации

Замена масла в редукторе мотоблока Ока

Содержание операции и технические требования	Инструмент, приспособления, материалы
Слейте бензин из топливного бака и масло из двигателя	Емкость
Установите справа от мотоблока емкость
Выверните пробку 1 (рисунок 6) и, наклонив мотоблок направо, слейте масло из редуктора в подставленную емкость.
Поставьте мотоблок на колеса и залейте в редуктор масло марки, указанной в таблице выше, в объёме 1,5 – 2,0 л.	Воронка, емкость, масло, ветошь
Вверните пробку 1. Заправьте бензином топливный бак и маслом двигатель

Масло для двигателей мотоблоков Ока, рекомендуемое производителями.

Марка двигателя мотоблока	Рекомендуемое производителем масло для двигателя
лето	зима	эксплуатационный класс
Robin Subaru (субару)	SAE 10W-30 — в умеренном климате	SAE 5W-30 — в холодных регионах	Автомобильное моторное масло; класс SE или выше(рекомендуются SG,SH или SJ)
Honda (хонда)	Масло класса SAE 10W-30 рекомендуется использовать при любой температуре. Если вы желаете использовать сезонное масло, то выбирайте масло с подходящим коэффициентом вязкости исходя из средней температуры в вашем регионе	SG, SF.
Lifan(лифан)	SAE-30	SAE-10W-30 — всесезонное
Briggs & Stratton(бригс)	При работе при температуре ниже 0°С Briggs& Stratton рекомендует использовать синтетическое масло. Если у Вас нет синтетического масла, то можете использовать несинтетическое масло Briggs & Stratton 10W-30 артикул 998208 Примечание: Синтетическое масло, соответствующее знаку сертификации ILSAC GF-2, API и сервисному символу API с надписью “SJ/CF ENERGY CONSERVING” и выше, можно применять при любых температурах. Замену синтетического масла осуществляйте по обычному графику.Двигатели с воздушным охлаждением нагреваются быстрее, чем автомобильные двигатели.Использование несинтетического загущенного масла (5W-30, 10W-30, и т.д.) при температуре выше 4°С приведет к высокому потреблению масла. В случае использования такого масла следует чаще проверять уровень масла.	SF, SG, SH, SJ или выше
ДМ-1-01(ОАО Калужский двигатель)	М6₃/12Г₁ или М5₃/10Г₁ ГОСТ 10541-78, масло соответствующее требованиям API: SF; SG; SH и SAE: 10W30; 15W30
ДМ-1К Инструкция от ОАО «Красный октябрь»	М10ГИ, М12ГИ ТУ 38.10148-85 М6₃/12Г₁ или М5₃/10Г₁ ГОСТ 10541-78,

Подробнее о масле в редуктор мотоблока смотрите здесь.

Видео — подготовка мотоблока Ока к работе

Источник

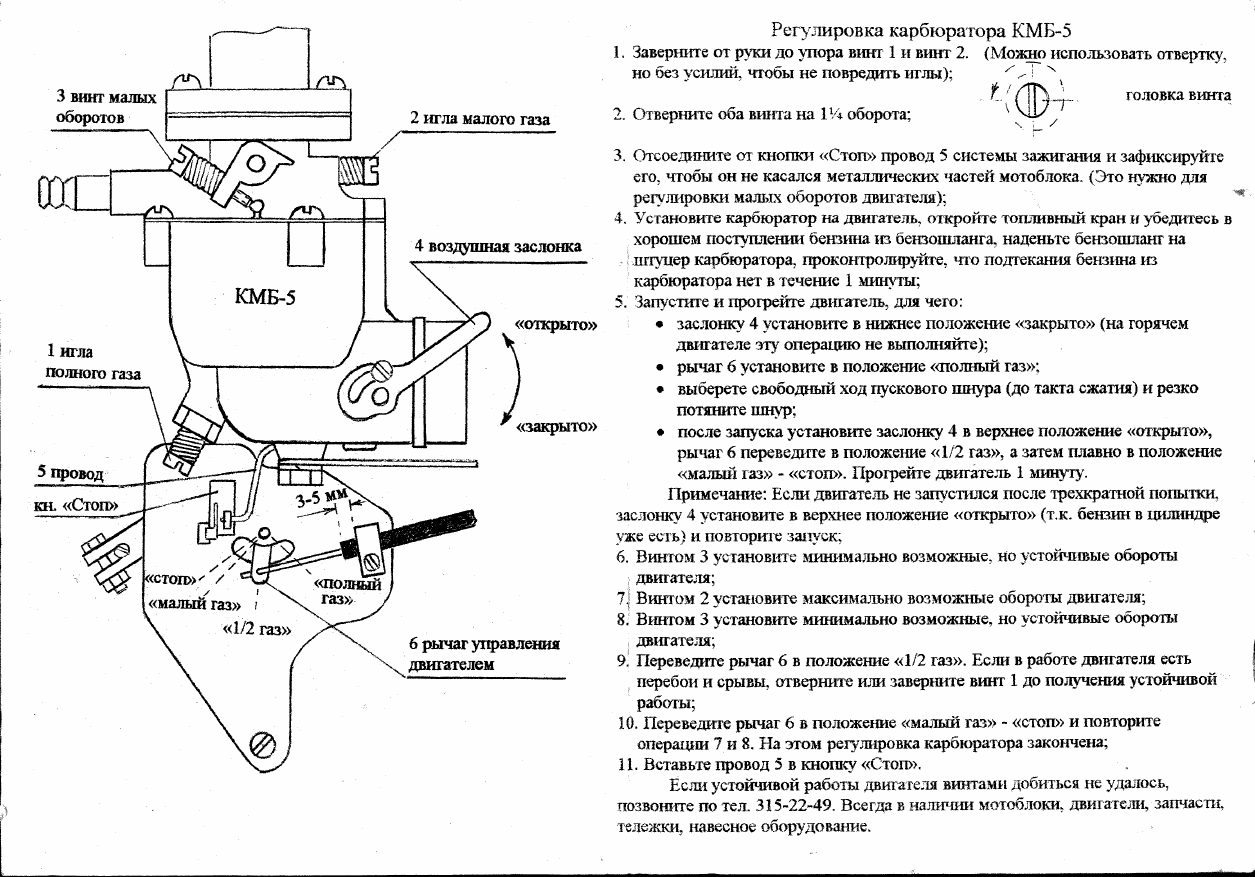

Виды и способы регулировки карбюраторов

Как известно, мотоблок, как и множество других агрегатов такого типа, работает при помощи двигателя. Из-за того, что двигатель не может воспламениться без подачи кислорода, возникает потребность в использовании карбюратора. Для мотоблока применяются карбюраторы двух типов. Один из них – роторный, другой – плунжерный. Естественно, каждый из упомянутых видов обладает своими преимуществами и недостатками, выбор зависит от мотоблока, его работоспособности и типа выполняемых работ.

Бывают случаи, когда происходят нарушения в работе карбюратора (процесс производится нестабильно). В такой ситуации карбюратору необходима регулировка. Как отрегулировать карбюратор на мотоблоке? Это вполне можно сделать своими руками, следуя определенной последовательности действий.

Вначале нужно совершить поворот винтов (полного и малого газа) до состояния упора. После этого поверните их на полтора оборота.
Включите мотор, дайте ему время завестись и прогреться.
Не заглушайте двигатель и поставьте управляющий мотором рычаг в режим наименьших оборотов.
Далее задайте минимальное количество оборотов, когда устройство работает стабильно.
После этого запустите холостой ход на максимум.
Переключите холостой ход на минимум. Повторяйте это действие, чередуя с предыдущим, пока двигатель не начнет работать без перебоев.
Возведите управляющий рычаг в положение «газ».

Следуя такой инструкции, можно самостоятельно настроить карбюратор мотоблока.

Особенности

Технические характеристики мотоблока «Каскад», различаются в зависимости от модификации. Основные отличия касаются установленного двигателя. Мотоблоки оснащаются отечественными и импортными силовыми установками.

«Каскад» МБ 6-102

На некоторые модели установлены отечественные бензиновые двигатели ДМ68. Мощность данного агрегата составляет 6 л. с. Из импортных аналогов устанавливаются HONDA GC 200 и BRIDGGS&STRATTON. Выходная мощность этих двигателей варьируется в пределах 6.5-8 л. с.

В качестве примера, рассмотрим технические параметры мотоблока «Каскад» МБ 6-102. Здесь установлен одноцилиндровый четырёхтактный двигатель BRIDGGS&STRATTON.

Размеры	830/480/740 мм.
Конструкционная масса	103 кг.
Глубина обработки	До 30 см.
Охватываемая площадь (изменяемая)	60-90 см.
Рабочая скорость мин/макс	3.7/8.3 км/час.
Рекомендуемое топливо	Бензин марки АИ-92
Расход горючего	2.4 л/ч.
Вместительность топливного бака	4.5 л.

Для всех моделей характерна установка цепного редуктора, и сухого сцепления. Производители предусмотрели четырёхскоростной режим работы, что даёт возможность выполнять работы на оптимальной скорости.

Стойки рулевого управления, могут регулироваться по высоте. Кроме того, здесь расположены все рычаги управления техникой.

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Карбюратор для мотоблока Нева: регулировка устройства для моделей мб-1 и мб-2

Мотоблоки на сегодняшний день стали весьма популярной техникой среди фермеров, дачников и сельских жителей. Поэтому вопросы об их ремонте и правильности эксплуатации не устают покидать страницы интернета. Поскольку рано или поздно техника выходит из строя, по разным причинам, то есть необходимость или же обращаться в сервисный центр, или же решать проблему самостоятельно. Многие, конечно же, начинают заниматься ремонтом в домашних условиях, что гораздо экономнее, нежели обращаться к специалистам. Но нужно помнить о том, что стоит знать, как это делать, или хотя бы иметь инструкцию под руками.

Сегодня мы расскажем о частой неполадке мотоблоков Нева, а именно предоставим подробные инструкции по регулировке карбюратора мотоблока мб-1 и мб-2. Всем известно, что карбюратор – очень важная деталь в системе мотоблока. Именно от него зависит эффективность и успешность функционирования движка и других систем. Итак, расскажем поэтапные инструкции регулировки карбюратора для мотоблока Нева мб 2 и мб-1.

Как выставить зажигание

Перед тем как выставить зажигание на мотоблоке, потребуется проверить исправность всех остальных систем. Среди мотокультиваторов встречаются различные варианты, но сама регулировка зажигания на мотоблоке производится по стандартному плану.

Отрегулировать на мотоблоке Каскад систему можно поэтапно:

проверяется работа маховика в период до контактного размыкания, которое производится во внутренней части магнето;
замеряется дистанционное расстояние между деталями, которые носят название наковальни и молотка;
маховик поворачивается до поршневого сжатия;
в верхней точке маховик снова поворачивается до срабатывания муфты обгонного типа. О срабатывании сообщит одноразовый стук, похожий на щелчок;
маховик проворачивается против часовой стрелки до схода двух меток. Одна из них расположена на корпусе;
регулируется расстояние между контактными деталями. Минимум для Каскада регламентирован в виде зазора в 0,25 мм, а максимум – в 0,35 мм;
встроенный кулачок закрепляется специальным винтом, расположенным выше.

В этом видео вы узнаете, как отрегулировать систему зажигания: Как провести регулировочный процесс, может показать видео. Его требуется смотреть предварительно, особенно если нет соответствующего опыта в обращении с данной техникой.

Важно! Регулировка и настройка необходимы для полноценной работы, а также отсутствия ускоренного износа различных элементов техники, в том числе поршневой группы. Это происходит благодаря более быстрому запуску и его плавности

Своевременная регулировка позволяет снизить вероятность необходимости дальнейшего ремонта системы зажигания мотоблока

Своевременная регулировка позволяет снизить вероятность необходимости дальнейшего ремонта системы зажигания мотоблока.

Важные моменты, которые требуется учесть:

система зажигания мотоблока является одним из основных узлов в механизме;
настройку легко проводить, благодаря простой конструкции техники, но следует выполнять весь установленный порядок, так как в противоположном случае возможны поломки;
без наличия опыта и знаний регулировка должна проводиться специалистом;
различные модели имеют свои особенности, которые всегда прописываются в инструкции по эксплуатации. Этот момент может касаться различных размеров зазора у модельного ряда;
если настройка производится несвоевременно, то это может повредить сопредельные механизмы и узлы;
для самостоятельного процесса настройки требуется полное изучение схем конструкций каждого конкретного мотоблока, в частности, различных вариантов по двигателю, который может быть как бензиновым, так и дизельным;
правильный процесс зажигания соответствует простому действию – распределяет искру крышка магнето, а прерывает нижняя часть этого устройства.

Важно! Регулировочный процесс проводится только при полной исправности техники, а также всех узлов и систем. Согласно регламенту, выставление зажигания должно производиться в нескольких случаях:

Согласно регламенту, выставление зажигания должно производиться в нескольких случаях:

после устранения неисправностей в системе зажигания;
в начале сезона;
при плановом техническом осмотре;
после любой ремонтной работы;
после завершения сезона;
после длительного простоя;
во время обкатки.

Стоит учесть, что при выставлении зажигания также должна производиться обкатка техники. Это позволяет устранить многие неполадки сразу. Регулировать все системы можно различными способами, но стандартный вариант является наиболее простым.

Процедура очистки

Регулировка не является спасением от всех неприятностей, связанных с работой карбюратора на малой технике в лице мотоблоков.

В некоторых случаях причина кроется в загрязнении. Тогда настраивать узел бессмысленно, пока не будет выполнена очистка.

Частые сбои в работе почти любого мотоблока и его карбюратора легко объяснить. Внутри топливной системы постоянно накапливаются засоры. Она взаимодействует с моторным смазывающим маслом, воздухом и используемым бензином. Топливо далеко не всегда обладает высоким качеством. Да и система фильтрации на большинстве мотоблоках примитивная, без каких-либо особых эффективных устройств.

Потому мусор, смолы и прочие отложения накапливаются на внутренних стенках камеры, оседают в трубках топливо- и воздухоподачи.

Вывод здесь один. Карбюратор обязательно нуждается в периодической чистке.

Первое, что нужно сделать перед промывкой забитого карбюратора, это снять воздушный фильтр и промыть его в ёмкости с бензином. Затем компонент обязательно высушивается. Не лишним будет взглянуть на свечу зажигания, проверить её состояние и почистить. Если на колпачке имеется слой нагара, в систему проникает масло. Это не самый хороший признак.

Предварительная подготовка проведена. Теперь можно приступать к очистке карбюратора. Тут специалисты дают следующие рекомендации:

Аккуратно снять проблемный карбюратор со своего мотоблока

Важно перед этим заглушить двигатель и дать системе остыть. Из узла сливаются остатки топлива.
Теперь следует проверить состояние топливного интегрированного штуцера

Если через него воздух не проходит, следует продуть с помощью сжатого воздуха. Подойдёт обычный баллончик со сжатым воздухом, который можно купить почти в каждом автомагазине.
Следующий шаг предусматривает оценку состояния язычка и поплавковой камеры. Язычок отвечает за регулировку положения поплавка внутри камеры. Проверьте, какой уровень заправляемого топлива. В норме он составляет не меньше 35 мм.
Затем следует снять иглы, которые нужны для настройки полного и малого газа. Без этого полноценно промыть жиклеры не получится.
Далее нужно открутить болты и разъединить 2 части карбюратора. Верхнюю и нижнюю. За счёт этого открывается доступ ко внутренним полостям, которые нужно тщательно промыть.
Жиклер продувается сжатым воздухом из специального баллончика.
Жиклер, как и другие компоненты карбюратора, протирать с помощью ветоши настоятельно не рекомендуется. Иначе хромированные стенки будут повреждены. Это приведёт к очень быстрому появлению ржавчины на металле.
Когда все детали будут промыты и высушены, выполняется обратная сборка узла.
При каждой промывке проводится повторная регулировка.
Двигатель нужно запускать плавно и проверять его работоспособность во всех режимах. Если посторонние звуки не появляются, мотор крутится стабильно и не задыхается, тогда всё выставлено верно. Можно смело продолжать сезонные работы в огороде или в саду.

При желании каждый способен справиться с регулировкой мотоблочных карбюраторов. Это не так сложно. В особенности если предварительно изучить устройство системы и понимать суть работы каждого из компонентов.

Вы когда-то сталкивались с регулировкой карбюратора? На какой модели проводились работы? Какие сложности возникли при этом?

Делитесь своими впечатлениями и личным опытом. Дайте свои советы для новичков. Подписывайтесь, комментируйте, оставляйте отзывы и задавайте актуальные вопросы!

Конструкция системы питания

Один из компонентов ДВС – топливная система. Она необходима для бесперебойного снабжения двигателя горючим. Система состоит из бензобака, топливопровода, фильтров и карбюратора. Последний дозирует бензин для поддержания заданной частоты вращения коленвала с зависимости от режимов работы мотоблока. Бензобак необходим для хранения в нём запаса топлива. Топливопроводы соединяют все компоненты между собой, а фильтры очищают топливо от посторонних примесей.

Наиболее сложной и ответственной деталью в ДВС является дозирующий узел. Устройство карбюратора, установленного на мотоблоке, позволяет пользователю выполнять регулировку качества топливной смеси, поступающей в мотор. В общем случае ДУ состоит из следующего:

Поплавковой камеры. В ней расположены детали, отвечающие за приготовление топливной смеси. В приёмном стакане накапливается бензин, который воздействует на поплавок. Последний при достижении заданного уровня топлива, нажимая на запорную иглу, перекрывает подачу горючего.
Смесительной камеры. В ней происходит насыщение поступающего в мотор воздуха мелкодисперсной бензиновой пылью. Последняя образуется за счёт разряжённой атмосферы в смесительной камере. Пониженное давление вытягивает из поплавковой камеры топливо, которое, проходя через дозирующий жиклёр, распыляется в потоке воздуха.
Дроссельной заслонки. Этот узел регулирует частоту вращения коленвала. Заслонка перекрывает проходной канал, по которому поступает воздух в цилиндр. Чем больше сечение, тем быстрее будет вращаться выходной вал ДВС. Положение заслонки регулируют посредством стального тросика, закреплённого на рукоятке мотоблока.
Регулятора холостых оборотов. Как правило, это металлический или пластиковый винт, на который опирается привод дроссельной заслонки. Ввинчивание регулятора увеличивает обороты холостого хода двигателя.

К сведению!

В зависимости от производителя и назначения мотоблоков, их ДУ могут комплектовать дополнительными элементами. Но, независимо от этого, все узлы работают по одному и тому же принципу.

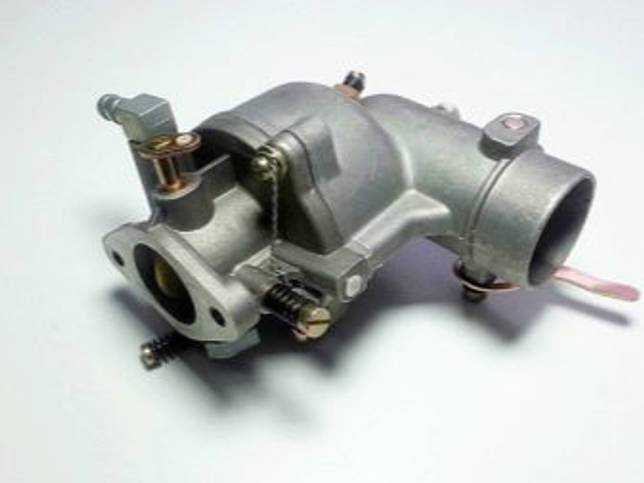

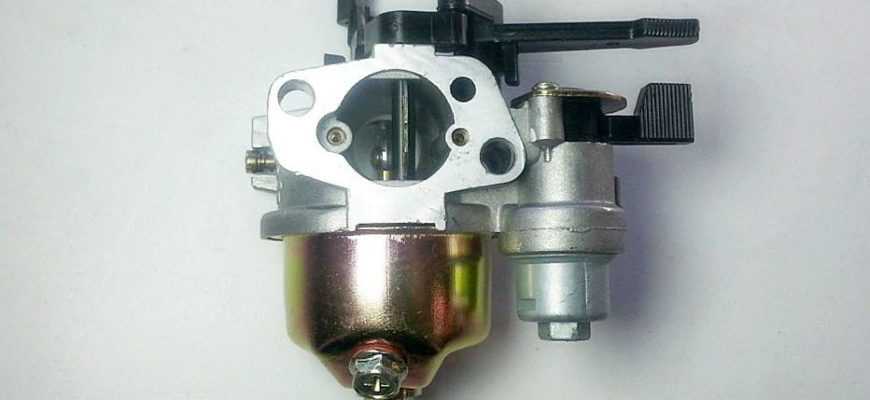

Карбюратор для мотоблока: устройство и регулировка

Карбюратор для мотоблока выступает узлом системы питания. Его задача – оптимизировать топливо до получения нужного состава.

Карбюратор требует постоянного контроля нагрузок. Для его надлежащей работы нужна регулярная проверка и грамотная эксплуатация. Многое зависит от комплектации агрегата и качества используемого топлива.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео.

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
проверьте уровень масла и топлива в баке;
так же проверьте места резьбовых соединений;
далее можно запускать двигатель, плавно повернув ручку зажигания;
время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

не работать на полном газу;
работать только на предварительно подготовленных почвах (не целине);
для культивации использовать только то количество фрез, что есть в комплекте;
мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Центробежный регулятор является элементом системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение центробежного регулятора опережения зажигания

Центробежный регулятор опережения зажигания в бесконтактной системе зажигания двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 предназначен для автоматического увеличения угла опережения зажигания при повышении нагрузки на двигатель (увеличение числа оборотов коленчатого вала) с целью получения большего эффекта (большей мощности) от наиболее полного сгорания топливной смеси.

Расположение на автомобиле

Центробежный регулятор опережения зажигания расположен внутри распределителя зажигания (трамблера), на его оси.

Устройство центробежного регулятора

Центробежный регулятор состоит из двух плоских грузиков, прикрепленных к опорной пластине, установленной на валике распределителя зажигания. Края грузиков упираются в выступы на другой — ведомой пластине регулятора. Ведомая пластина, в свою очередь через две пружины соединена с опорной. На ведомой пластине расположен круглый экран, прорези в котором, при вращении проходят через зазор в датчике Холла. Что формирует импульс на коммутатор и далее на катушку зажигания о необходимости дать искру на ту или иную свечу.

Принцип действия центробежного регулятора

При вращении валика распределителя вращается и центробежный регулятор опережения зажигания. Под действием центробежной силы его грузики начинают расходиться в стороны. Чем выше обороты двигателя, тем сильнее расходятся грузики.

Грузики своими краями воздействуют на выступы ведомой пластины регулятора. От этого ведомая пластина, преодолевая сопротивление пружинок, вращается вместе с экраном на некоторый угол в направлении вращения валика. В результате прорези в экране раньше проходят в зазоре датчика Холла, что формирует более ранние импульсы на свечи, то есть угол опережения зажигания увеличивается.

Расхождение грузиков при вращении центробежного регулятора

При падении частоты вращения к/вала грузики сходятся, пружины возвращают ведомую пластину с экраном обратно, импульс с датчика Холла поступает более поздний, угол опережения зажигания возвращается к норме (См. «Установка угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099»).

Совместная работа центробежного регулятора опережения зажигания и датчика Холла

Неисправности центробежного регулятора

В основном центробежный регулятор преследуют две неисправности:

— заедание грузиков;

— ослабление пружин грузиков.

Неисправность центробежного регулятора приводит к падению мощности двигателя автомобиля, неустойчивым оборотам холостого хода и повышенному расходу топлива, так как угол опережения зажигания перестает соответствовать требуемому на данном режиме. Для проверки центробежного регулятора и устранения неисправности придется разбирать распределитель зажигания (менять пружины или устранять причину заедания грузиков). В ряде случаев целесообразнее заменить центробежный регулятор или распределитель зажигания в сборе.

Применяемость центробежного регулятора на автомобилях ВАЗ 2108, 2109, 21099

— На двигателях 21081 автомобилей ВАЗ 21081, 21091 устанавливался распределитель зажигания 40.3706-10 с красной меткой на крышке. На двигателях 2108, 21083 распределитель зажигания 40.3706 или 40.3706-01. У них разные характеристики центробежного регулятора опережения зажигания (см. в «Примечаниях и дополнениях»).

Примечания и дополнения

— Зависимость оборотов коленчатого вала двигателя и изменения центробежным регулятором угла опережения зажигания.

Распределитель 40.3706	Распределитель 40.3706-10
1000 об/мин	0 — 2°	1000 об/мин	0 ± 2°
2000 об/мин	9 ± 2°	2000 об/мин	10 ± 2°
3000 об/мин	15 ± 2°	3000 об/мин	17 ± 2°
4000 об/мин	19 ± 2°	4000 об/мин	22 ± 2°
5000 об/мин	22 ± 2°	5000 об/мин	27± 2°
6000 об/мин	24 ± 2°

— Точную настройку и регулировку центробежного регулятора производят на специальных стендах. Производить ее в домашних условиях нецелесообразно.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 23108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ

— Применяемость свечей зажигания на автомобилях ВАЗ

— Проверка высоковольтных проводов автомобилей ВАЗ

— Проверка вакуумного регулятора опережения зажигания

Правила эксплуатации

Устройство прослужит долго, если соблюдать следующие рекомендации.

Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси. Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом. Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы

Сушить детали лучше всего с помощью продувки сжатым воздухом. Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки

Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы. Сушить детали лучше всего с помощью продувки сжатым воздухом. Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.

Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 1\8-1\4. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.
