Как подключить тахометр на дизельный двигатель

Особенности работы тахометров

Основным предназначением тахометра является измерение вращательной скорости механических элементов двигателей (подсвет передаваемых импульсов). Эта функция может быть реализована различными методами, в зависимости от характера вращения объекта, подвергаемого исследованию. Существуют тахометры, которые считывают производимые механизмом обороты в различных направлениях:

• прямом;
• обратном;
• смешанном (прямом и обратном в зависимости от необходимости) – используется в тех случаях, когда объект может вращаться в обоих направлениях.

Для удобства эксплуатации тахометры изготавливаются с обозначениями, которые максимально удобны для конкретной сферы применения. На экране прибора показатели отображаются в наиболее предпочтительных величинах. Чаще всего используется градуировка «обороты в минуту», однако ряд приборов преобразовывает число полученных импульсов в следующие форматы:

• единицы времени (секунды, минуты, часы);
• единицы длины (метры).

Устройство механизма

На пластмассовом корпусе со стеклодержателем расположен миллиамперметр обычного классического строения с прикрепленной шкалой. На ней разными цветами обозначены зоны опасных оборотов коленвала: желтым выделена предварительная зона (5500-6000), а красными линиями — зона опасных оборотов (более 6000).

Прибор равномерно освещается лампой типа АМН 12-3. В нижней части шкалы имеются три цветных лампочки, указывающих соответственно на: количество зарядки, давление масла и состояние стояночного тормоза. Внутри тахометра находится подвижная катушка с постоянным магнитом, благодаря которому стрелка-показатель импульсов приводится в движение.

Устройство является электронным, поэтому питание его производится от зажигания автомобиля.

Тахометр для дизельного двигателя – принцип работы, разновидности + видео

В отличие от других устройств, устанавливаемых на автомобили, тахометр для дизельного двигателя подключается через генератор. Сам прибор предназначен для определения, с какой частотой вращается коленчатый вал. Иначе говоря, тахометр показывает число оборотов за определенный промежуток времени.

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу двигателя и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Существует очень много разновидностей этих устройств, которые применяются в определенных случаях. Они могут быть стационарными и портативными, а также электрическими, магнитно-индукционными, центробежными и электронными. Самый первый тахометр был центробежным, где энергия, поступающая от механизма, передается через ось. Воздействие на стрелку в каждом случае производится по-разному, в зависимости от конструкции прибора.

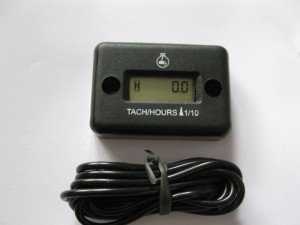

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя. Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы. Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами. Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента. При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

У более удобных устройств размеры несколько меньше и составляют уже 95 мм. Наиболее распространенным является размер в 52 мм, который позволяет устанавливать прибор в любом месте на панели тех машин, где собственный тахометр не предусмотрен конструкцией.

Шкала тахометра и его дополнительные возможности

Конструкция каждого тахометра в авто предусматривает работу с конкретным числом цилиндров. Основная масса этих устройств работает с двигателями на четыре цилиндра. В отдельных моделях существует возможность переключения на необходимое количество цилиндров. В зависимости от числа оборотов двигателя градуировка шкалы имеет разное значение и может достигать от 8 до 11 тысяч оборотов в минуту.

Отдельные виды тахометров, оборудованные вспышкой, могут запоминать наибольшее количество оборотов двигателя. В состав тахометра могут быть дополнительно включены и другие приборы, отображающие работу мотора. Такие устройства называются мультиприборами. Таким образом, тахометр является очень нужным и полезным устройством, от которого во многом зависит стабильная работа двигателя и общие показатели эксплуатации автомобиля.

Регулировка карбюратора бензопилы с помощью тахометра

Наибольшее количество бензопил «Хускварна», «Штиль», ‘Партнер», «Чемпион» (а также от многочисленных китайских производителей) имеет на карбюраторе три подпружиненных регулировочных винта.

Они обозначаются латинскими буквами и предназначены:

• L – для регулировки подачи топлива на низких оборотах.
• H – для установки количества топлива на максимальных оборотах.
• T (у некоторых моделей LA) – уменьшения или увеличения подачи воздушно-топливной смеси на холостом ходу.

Для производства работ понадобятся тонкая шлицевая отвертка и тахометр для регулировки бензопилы.

На заметку! Для удобства подсчета оборотов регулировочных винтов на ручку отвертки лучше заранее нанести хорошо различимую метку.

Алгоритм настройки довольно прост:

• Если в наличии имеется проводной тахометр, то снимаем защитный кожух и воздушный фильтр, чтобы обеспечить свободный доступ к высоковольтному проводу. При использовании беспроводного измерительного прибора этого делать не надо.
• Заводим бензопилу.
• Подключаем тахометр (либо подносим беспроводное приспособление достаточно близко к свече).
• Вращением винта L добиваемся наибольших оборотов на холостом ходу. Затем делаем ¼ оборота против часовой стрелки.
• Если в таком режиме происходит движение цепи, то с помощью вращения винта T (LA) добиваемся ее полной остановки.
• Нажимаем рукоятку акселератора до упора.
• Даем пиле проработать в таком режиме 8-10 секунд.
• По показаниям тахометра винтом H выставляем максимальные обороты, рекомендованные производителем.
• С помощью регулировочного болта T устанавливаем необходимые обороты холостого хода.
• Нажимая и отпуская ручку газа, убеждаемся, что инструмент работает во всех режимах ровно, без провалов и рывков.
• Отключаем тахометр.
• Устанавливаем на место воздушный фильтр и защитный кожух.

Как использовать информацию тахометра

Возникает вопрос: что же дает информация с тахометра, тем более, что точность не слишком высокая? Попробуем на него ответить.

Есть несколько моментов. Первый из них в том, что именно тахометр может подсказать, когда можно начинать движение, т.е. вышел ли двигатель на оптимальный для этого режим. Особенно актуально в зимнее время. На современных авто, на которых категорически не стоит трогать педаль газа при запуске, обороты при старте холодного двигателя весьма высоки (заметно превышают 1000). Далее двигатель начинает постепенно нагреваться и автоматика сама снижает количество оборотов.

Вот здесь стоит знать, что для начала движения совершенно нет смысла ждать, когда стрелка, показывающая температуру охлаждающей жидкости, начнет движение вверх. Достаточно дождаться того момента, когда стрелка тахометра приблизится к значениям оборотов холостого хода (как правило 750-800 об/мин, но это не догма – холостой ход некоторых моделей 800-950 об/мин) и можно смело начинать движение (так двигатель прогреется быстрее и надежнее, да и бензина будет затрачено меньше). Опыт эксплуатации автомобилей подсказывает, что двигаться можно начинать при снижении оборотов до 1000.

Нельзя не упомянуть еще об одной функции тахометра – он используется для проведения регламентных работ. Большое количество диагностических проверок работы двигателя никак не провести без этого устройства. Однако эта тема более касается специалистов-ремонтников.

Зачем он нужен в автомобиле

В ответ на поставленный вопрос хочется сразу же сказать — грамотное использование тахометра позволяет использовать возможности двигателя на все 100%, но абсолютно без ущерба для последнего.

Если посмотреть на технические характеристики любого автомобиля, можно увидеть, что в описании его параметров существуют такие строки как максимальная мощность и наибольший крутящий момент. Причем оба этих показателя базируются на значениях, зависящих от оборотов двигателя. Например: «125 л.с. при 3500 об/мин» или «470 Нм при 4000 об/мин». Это означает, что двигатель развивает максимальную заявленную для него мощность именно при такой частоте вращения коленчатого вала (или, соответственно, наибольшее тяговое усилие). А до и после указанных значений мощность или усилие будут меньшими.

Таким образом, поддерживая обороты коленчатого вала двигателя в пределах, указанных в спецификации, вовремя переключая передачи, можно получить, например, наилучший разгон — весь «табун лошадей» будет задействован. Однако, увлекаясь максимальными ускорениями, не стоит забывать и об экономичности, а также ресурсе двигателя. Максимальная мощность подразумевает несколько повышенный расход топлива, хотя и ниже, нежели «перекручивая» двигатель.

Поэтому, используя при движении обороты несколько ниже максимальных по мощности, можно получить достаточно серьезную экономию, особенно при поездках на дальние расстояния. Плюсом такой эксплуатации является и увеличение ресурса ДВС, ибо максимальная мощность подразумевает и максимальный износ

Важно! Частое и чрезмерное снижение оборотов двигателя не только не приводит к экономии топлива, а наоборот — к увеличению расхода. А также значительному уменьшению ресурса самого ДВС. Итак, что же мы выяснили? Наличие тахометра в автомобиле позволяет как минимум: получить максимальную мощность; получить наилучшее тяговое усилие; экономить топливо; увеличить ресурс двигателя

Итак, что же мы выяснили? Наличие тахометра в автомобиле позволяет как минимум: получить максимальную мощность; получить наилучшее тяговое усилие; экономить топливо; увеличить ресурс двигателя.

Диагностика

Помимо того, что установленный в автомобиле тахометр позволяет контролировать рабочие и максимальные обороты коленвала двигателя, его функции этим не ограничиваются.

Хаотичное изменение показаний, не соответствующее истинному положению, позволяет на ранних стадиях диагностировать возникновение неисправностей в авто.

Рассмотрим наиболее типичные случаи.

Стрелка тахометра прыгает на холостых оборотах

Основных причин в этом случае две — некачественная топливная смесь и перебои в искрообразовании.

Для автомобилей, оснащенных контактными системами зажигания, в первую очередь необходимо проверить состояние конденсатора. Именно его неисправности влияют на то, что на первичную обмотку катушки зажигания не подается необходимое напряжение.

Для абсолютно всех автомобилей основной проблемой, вызывающей колебания стрелки тахометра является выход из строя или «скорый конец» проводов высокого напряжения, подводящих энергию для создания искры. Это могут быть как механические повреждения, например, вследствие перетирания, или просто усталость материалов, повреждение изоляции и т. д.

При замене важно правильно подобрать соответствующие высоковольтные провода. Для большинства двигателей, рекомендуемое сопротивление провода должно находиться в пределах 2,5 — 25  кОм и пробивным напряжением не менее 30 кВ

Вся информация обычно содержится в мануале к конкретному типу автомобиля или двигателя.

При исправности электрической части обращают внимание на состояние топливно-воздушной смеси. Наиболее часто к колебаниям стрелки на холостых оборотах приводит неисправность (засорившийся) жиклер холостого хода для карбюраторных автомобилей и неправильный факел у форсунок инжекторного

Наиболее часто к колебаниям стрелки на холостых оборотах приводит неисправность (засорившийся) жиклер холостого хода для карбюраторных автомобилей и неправильный факел у форсунок инжекторного.

И если для устранения неисправностей карбюратора достаточно отвернуть и прочистить жиклер ХХ, то в случае с инжекторным автомобилем поездка на станцию техобслуживания неизбежна, поскольку чистка и регулировка распылителя форсунок доступна только при наличии специального стенда.

Стрелка тахометра дергается во время движения

В случае, если стрелка тахометра «прыгает» во время поездки, когда обороты отличны от холостых, особенно на разгоне, причиной такого поведения может быть недостаток топлива, растянутый или ослабленный ремень ГРМ или цепь привода распредвалов и т. д.

В любом случае, при такой неисправности, желательно не откладывая, произвести диагностику двигателя во избежание более серьезных поломок, поскольку колебание стрелки тахометра на больших оборотах говорит о неравномерности работы цилиндро-поршневой группы.

Видео о критических оборотах — красной зоне тахометра:

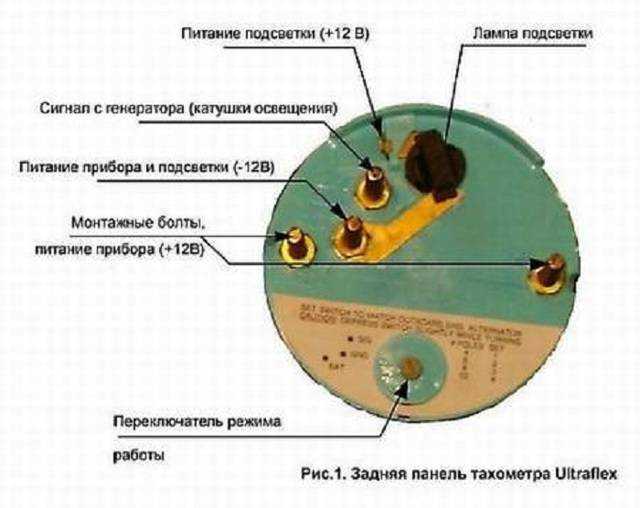

Установка тахометра на лодочный мотор

Установка прибора не представляет собой сложный процесс. Пошаговые действия установки описаны ниже:

• Извлекаем прибор из упаковки и проверяем на наличие повреждений;
• Убираем крышку с мотора для доступа к проводу свечи зажигания;
• Кабель тахометра (его свободный конец) оборачиваем, желательно четыре или пять витков, вокруг провода свечи в пяти сантиметрах от наконечника свечи;
• Фиксируем витки с помощью изоленты либо скотча;
• Устанавливаем тахометр с помощью саморезов;
• После протягиваем кабель от провода высокого напряжения к прибору;
• Тахометр установлен. Режимы включения и выключения автоматические.

Для установки тахометра требуется самостоятельно приобрести кабель. Кабель имеет клеммы и влагозащитные разъемы. Самый трудоемкий этап – это установить прибор в панель. На некоторых лодках обратная сторона панели не открывается, что может потребовать сделать панель съемной.

На основании вышеизложенного текста можно сделать вывод, что тахометр – нужная вещь для моторной лодки. Разнообразие ассортимента прибора и достаточно несложный процесс его установки убеждают пользователя в необходимости данной вещи.

Тахометр для лодочного мотора купить: в Москве можно в ТЦ «Экстрим», ул.Смольная, 63Б (маршрутное такси от станции метро «Речной вокзал»). Торговый центр «Экстрим» состоит из двух корпусов. Магазин «Аквауниверсал» находится в корпусе «Водный мир», павильон М-11. Телефон: +7 (495) 201-44-22

Измерение частоты вращения

Механический самодельный тахометр из моторчика Цифровой тахометр из смартфона своими руками

Механический самодельный тахометр из моторчика

Проградуировать такой тахометр можно по-разному. Например, построить справочный график зависимости напряжения от частоты вращения якоря или сделать новую шкалу вольтметра, на которой вместо воль записывается число оборотов.

Зависимость напряжения на контактах моторчика от частоты вращения

Так как график отражает линейную зависимость, достаточно отметить две-три точки и провести через них прямую. Получение контрольных точек — это самый проблемный этап подготовки самодельного тахометра к работе. Если есть доступ к фирменным станкам, контрольные точки легко получить, зажав резиновую трубочку, надетую на вал моторчика, в патроне сверлильного или токарного станка и включая станок на различных передачах, фиксировать показания вольтметра (скорость вращения шпинделя на каждой передаче указана в паспорте станка). В противном случае для калибровки придется использовать либо дрель, либо двигатель при режиме работы для которого известна частота вращения. И даже если удалось измерить напряжение на контактах моторчика только для одной частоты вращения, вторая точка — это пересечение осей (x) и (y) (то есть числа оборотов и напряжения), правда точность измерений по зависимости основанной на двух точках будет низкой.

Для измерения частоты вращения, вал исследуемого двигателя соединяется с моторчиком небольшим отрезком резиновой трубки или с помощью различных переходников. Если вольтметр зашкаливает при измерении больших скоростей вращения, в схему вводится переключатель с дополнительными резисторами. Потребуется и перестроение графика для каждого положения переключателя.

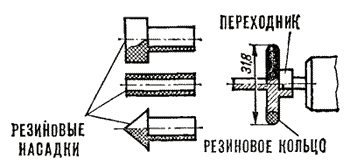

Насадки для соединения моторчика с исследуемым объектом

Схема многодиапазонного тахометра

Возможности прибора можно значительно расширить. Если изготовить роликовый фрикционный переходник диаметром 31,8 мм, тахометр позволит измерять и линейную скорость, выраженную в метрах в минуту. Для этого количество оборотов в минуту, определенное по графику, делят на 10.

Точность измерения зависит практически только от тщательности построения графика и цены деления вольтметра. Подобный простейший и очень дешевый самодельный тахометр может найти широкое применение всюду, где нужно быстро определить частоту или скорость вращения валов, шкивов и других деталей.

Цифровой тахометр из смартфона своими руками

Если Вы являетесь обладателем iPhone, то очень советую установить лучшее приложение для измерения оборотов показанное ниже. И не останавливайтесь на стробоскопе из вспышки телефона, это всего лишь поможет понять как работает стробоскоп-тахометр. Сделав своими руками очень простые электронные схемы, Вы получите стробоскопический и лазерный тахометры не уступающие (а в некоторых ситуациях превосходящие) фирменным тахометрам. Схемы, фото и описание тахометров найдете в этом приложении. Видео с демонстрацией этого приложения смотрите ниже. Самодельный стробоскопический тахометр из iPhone своими руками Самодельный лазерный (оптический) тахометр из iPhone своими руками

Сравнительные измерения частоты вращения двигателя лазерным и стробоскопическим тахометрами

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.Литература

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Самодельный тахометр для автомобиля

Некоторые автолюбители так привыкают к тахометру, что при замене авто, в котором нет тахометра, чувствуют себя очень неуютно. Тахометр помогает правильно отрегулировать двигатель, уменьшить расход бензина, увеличить общий ресурс двигателя и приучится правильно водить автомобиль. Существуют готовые покупные тахометры, но цена обычно довольно высока. Есть сложные и простые схемы автомобильных тахометров, по которым тахометр можно сделать самому. Предлагаю простые схемы тахометров.

Первый вариант простого тахометра.

Для измерения числа оборотов используются импульсы прерывателя или напряжение от свечи, так как их частота линейно связана с частотой вращения вала двигателя автомобиля. Можно также обеспечить индуктивную связь с этой цепью, что и сделано в приборе, схема которого представлена на рисунке.

Основой схемы этого тахометра является одновибратор (DA1), запуск которого производят импульсы от работающей системы зажигания автомобиля, наведенные в катушке L1. Входная клемма Х1 может использоваться для настройки тахометра или же для подачи сигнала с прерывателя, как это показано пунктиром. Для четырехцилиндрового 4-тактного двигателя, имеющего 3000 об/мин, частота прерывания составит 100 Гц, а для 1500 об/мин — 50 Гц, что позволяет просто калибровать прибор по частоте сети.

Импульсы с выхода 3 микросхемы DA1 поступают на стрелочный индикатор — миллиамперметр РА1, который их интегрирует и показывает действующее напряжение в цепи. Атак как длительность у всех импульсов на выходе одновибратора одинаковая, напряжение, которое покажет прибор, будет пропорционально частоте образования искр. Шкалу РА1 можно проградуировать в частоте вращения вала (обороты в минуту). В качестве датчика (катушки L1) можно использовать магнитную головку от магнитофона, расположенную вблизи от высоковольтной катушки, или же потребуется сделать намотку на проводе, идущем от катушки зажигания к распределителю (укрепляется изоляционной лентой). Для защиты входа микросхемы от высоковольтных выбросов напряжения в качестве VD2 лучше использовать TVS-диод на напряжение ограничения 12 В. В качестве индикатора также можно использовать магнитофонный индикатор уровня сигнала или любой аналогичный прибор.

Следующая схема простого автомобильного тахометра. Для изготовления тахометра понадобится опять таки крупный индикатор уровня записи от магнитофона (м476З). Заметьте, данная схема очень простая, это вроде выпрямителя-интегратора импульсов, которые поступают от прерывателя системы зажигания автомобиля

Обратите внимание, что высшая отметка шкалы составляет 6000 оборотов в минуту

тахометрсамодельный автомобильный тахометр.

Еще одна простая схема автомобильного тахометра. Прибор предназначен для измерения частоты вращения коленчатого вала карбюраторных двигателей с системой электрооборудования, у которой минус аккумуляторной батареи соединен с корпусом.

И в завершении, еще одна простая схема тахометра для мотоцикла или мопеда. Тахометр предназначен для работы с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин. Схема тахометра

Принцип действия прибора. В исходном состоянии транзистор VT1 закрыт, а VT2 открыт. В это время левая (по схеме) обкладка конденсатора С 5 соединена через небольшое сопротивление открытого транзистора VT2 с шиной +5 В. Ток в это время через микроамперметр РА1 не идет. При первом отрицательном полупериоде переменного напряжения, поданного на вход тахометра, транзистор VT1 открывается, а VT2 закрывается. В это время С5 быстро заряжается через микроамперметр РА1, VD3 и R5.При положительном полупериоде входного напряжения VT1 закрывается, а VT2 открывается. Теперь С5 разряжается через малое сопротивление открытого VT2 и VD4. При следующем отрицательном полупериоде процесс повторяется аналогично.Подстроечным резистором R6 устанавливается верхняя граница частоты измеряемого сигнала. Номинал конденсатора С5 подбирается в зависимости от типа двигателя. Чем выше частота оборотов двигателя, тем меньше должна быть емкость конденсатора С5. Правильно собранная схема тахометра наладки не требует. Надо только подстроечным резистором R6 установить максимальные показания тахометра, открыв дроссельную заслонку двигателя до конца.

Схема подключения тахометра к электрооборудованию мотоцикла или мопеда.

Источник

Техническое решение

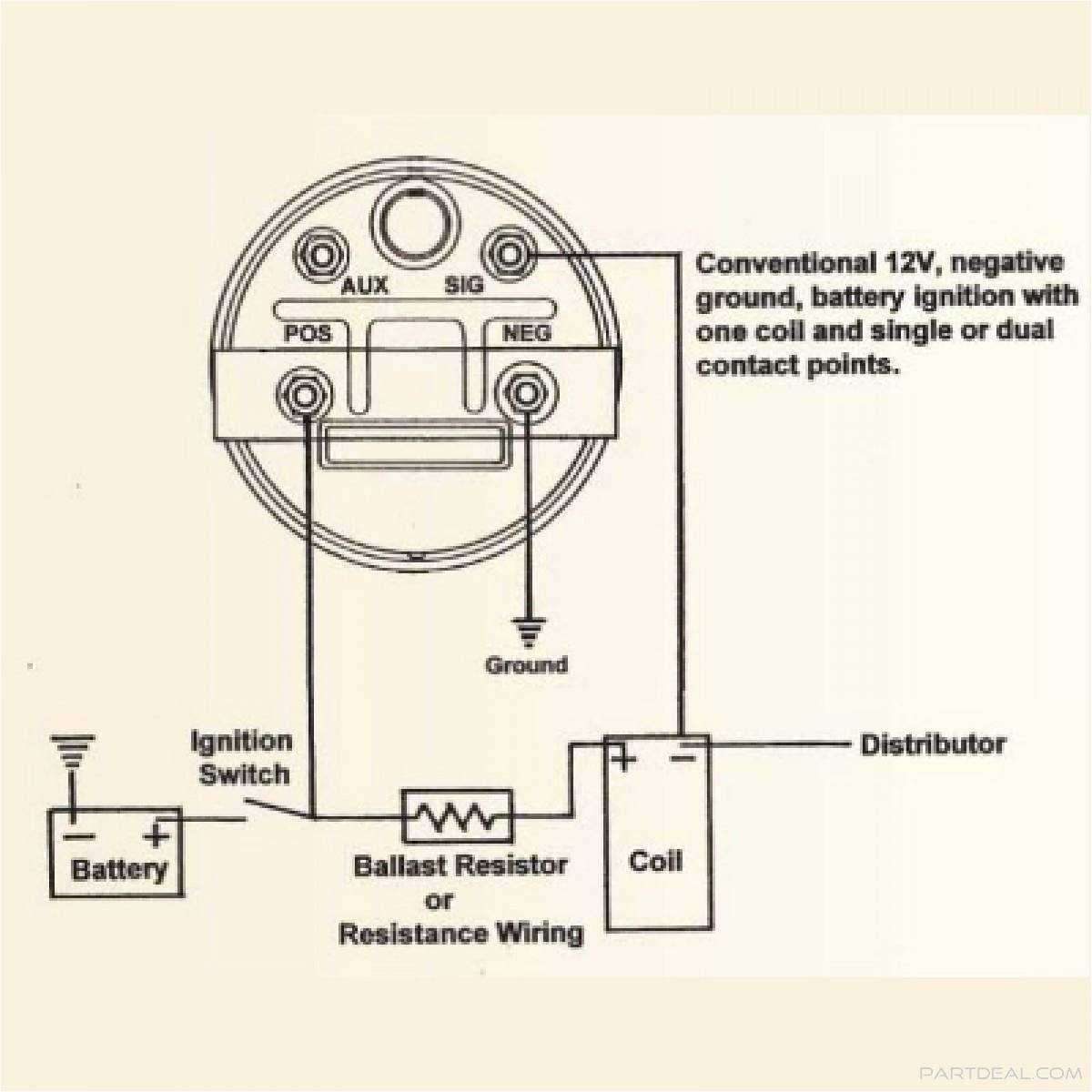

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.
