Диагностика ошибок автомобиля шевроле ланос elm327 • как подключить на windows

Инструкция по диагностике Дэу Нексии через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Daewoo Nexia зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Daewoo Nexia»

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Daewoo Nexia»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Daewoo Nexia

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Daewoo Nexia.

Шаг 2: Найдите OBD-II разъем в Ланосе

Для подключения ELM327 к Ланосу необходимо найти OBD-II разъем, который находится в салоне автомобиля. Этот разъем соединяет центральную систему автомобиля с диагностическим сканером.

Где искать разъем?

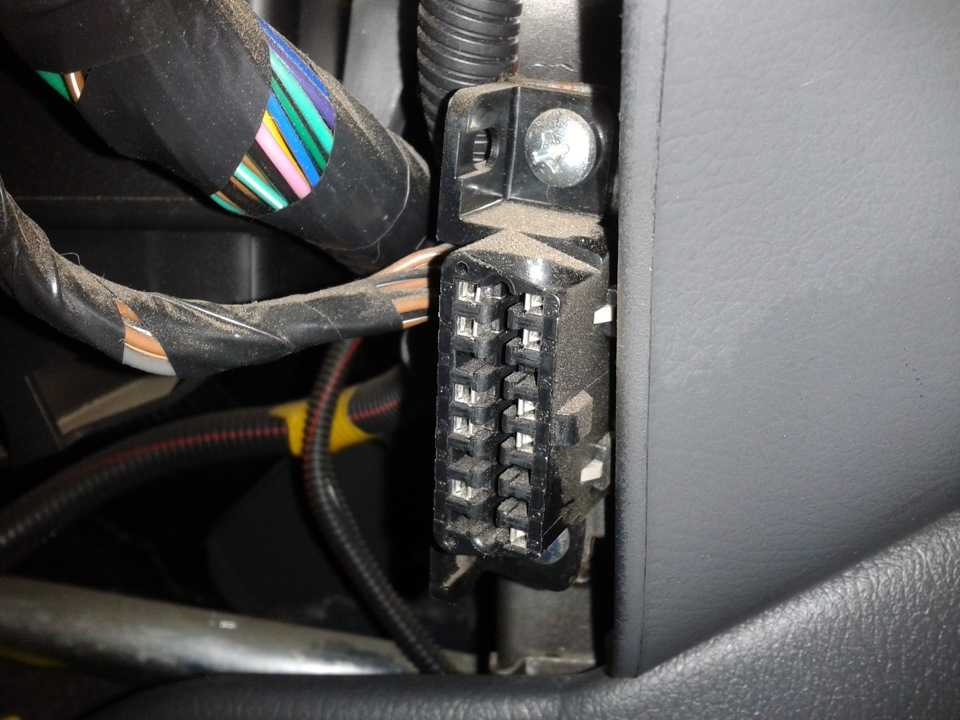

Разъем OBD-II в Ланосе расположен на панели приборов напротив пассажирского сиденья. В большинстве случаев, его можно обнаружить, откинув крышку отсека под перчаточным ящиком. Если вы не можете найти разъем с помощью этого метода, можно взглянуть на схему расположения разъемов, которая содержится в инструкции пользователя вашего автомобиля.

Как убедиться в корректном подключении?

Чтобы убедиться, что вам удалось подключить ELM327 к Ланосу, можно использовать диагностическое ПО. После подключения, запустите программу, считывающую данные в режиме реального времени. Если все было сделано правильно, вы увидите диагностическую информацию на экране.

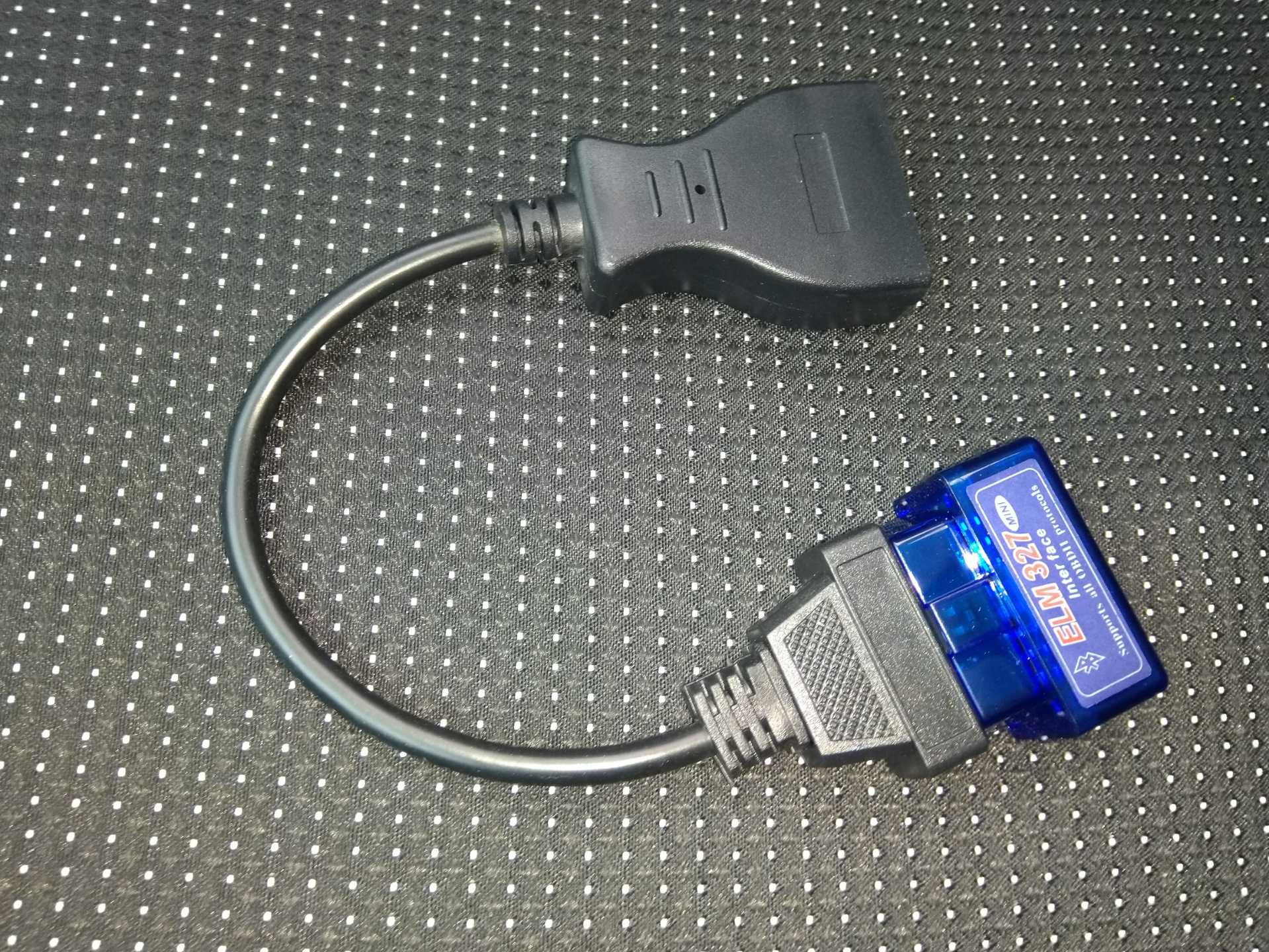

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

Важные моменты распиновки

Распиновка разъема ОБД2 представляет собой список требований, которые должны соблюдать все без исключения производители транспортных средств. В соответствии с международными стандартами, данный разъем должен быть расположен не дальше, чем в 18 см от рулевого колеса. Эта система считается универсальной, поскольку она работает со стандартным цифровым протоколом, с помощью которого можно получить подробные данные о неполадках в работе авто.

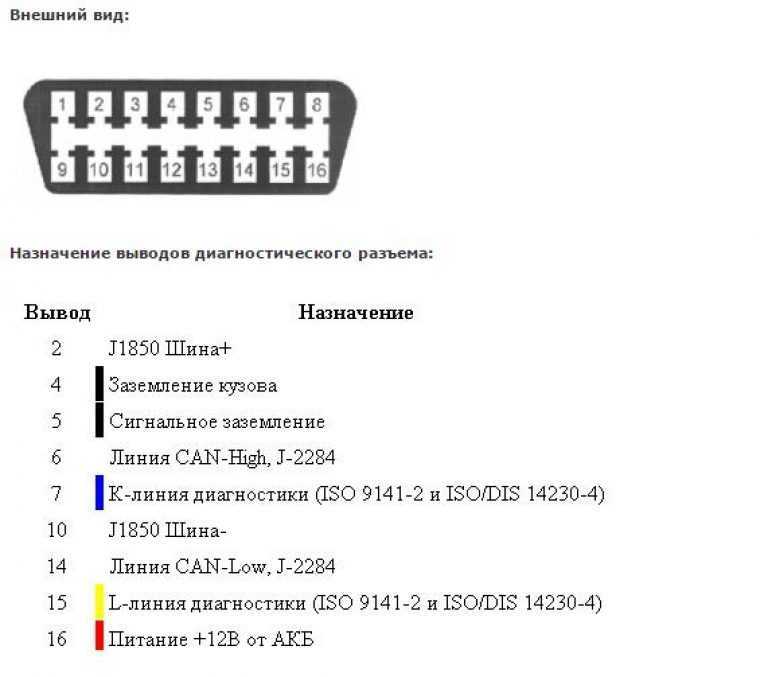

Что касается непосредственно распиновки, то сам разъем оснащен 16 контактами, распиновка такова:

1. Определяется производителем транспортного средства.
2. По этому контакту осуществляется связь с шиной J1850.
3. Этот контакт также определяется производителем авто.
4. Осуществляет контроль заземления контактов транспортного средства.
5. Предназначен для контроля заземляющей составляющей сети сигнальной линии.
6. Данный контакт связан с цифровой шиной CAN.
7. Связь с K-Line или ISO 9141.
8. Определяется автопроизводителем.
9. Аналогично — устанавливает производитель.
10. Используется для контроля работы шины CANJ 1850.
11. Назначение зависит от производителя авто.
12. Также устанавливается компаний при выпуске авто.
13. Определяется автопроизводителем.
14. Предназначен для осуществления контроля шины CANJ 2284.
15. Применяется для обеспечения связи с линией L-line либо ISO 9141-2.
16. Контакт, связанный с аккумулятором автомобиля (автор видео — канал shlepanovan).

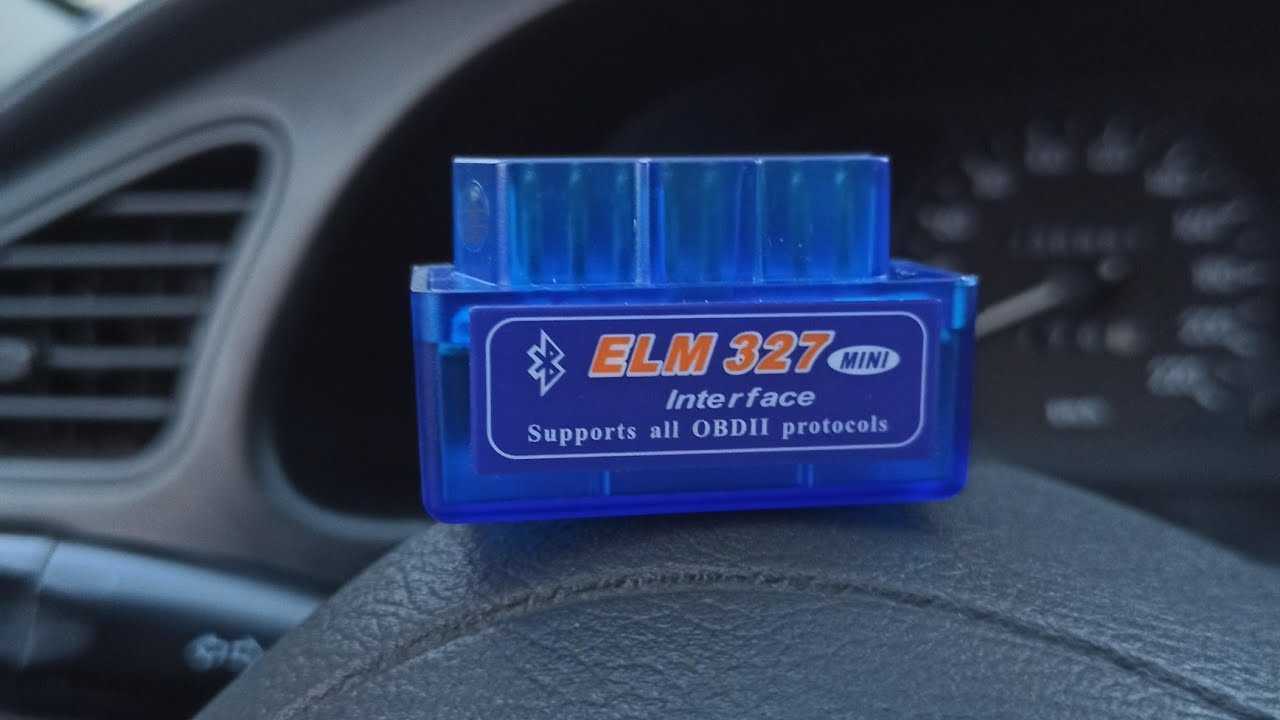

Что такое ELM327 и как он работает

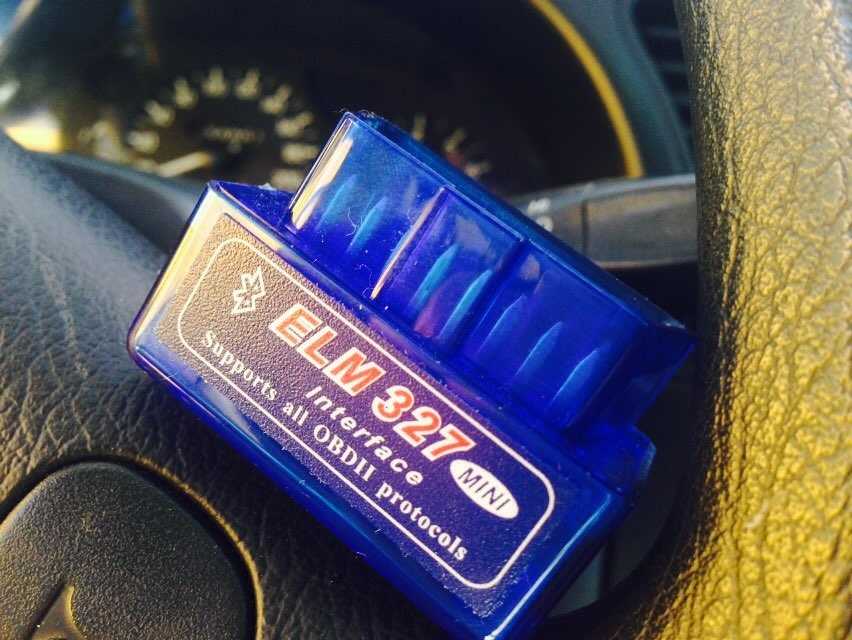

ELM327 — это устройство для диагностики автомобиля, которое позволяет считывать и анализировать данные, передаваемые по шине OBD-II (On-Board Diagnostics II). Это стандартная система диагностики, которая используется в большинстве современных автомобилей.

ELM327 работает путем подключения к диагностическому разъему автомобиля, который обычно находится вблизи рулевой колонки. После подключения ELM327 может получать данные с различных датчиков и устройств автомобиля, таких как двигатель, система впрыска топлива, ABS и др.

ELM327 преобразует полученные данные в удобочитаемый формат и передает их на устройство, с которым оно подключено — например, на компьютер, смартфон или планшет. После этого пользователь может использовать специальное программное обеспечение или приложение для анализа этих данных и выполнения различных диагностических функций.

ELM327 имеет различные версии и модели, которые поддерживают определенные протоколы связи, такие как CAN, J1850 PWM, J1850 VPW, ISO9141 и KWP2000. Он также может работать с различными программными платформами, такими как Windows, Android и iOS, в зависимости от выбранного приложения для работы с данными.

ELM327 очень полезен для автолюбителей и автомехаников, поскольку он позволяет получать реальные данные о состоянии автомобиля и выявлять возможные проблемы или неисправности. Он также может использоваться для мониторинга производительности автомобиля, экономии топлива и других параметров, что делает его неотъемлемым инструментом для обслуживания и диагностики автомобилей.

Версии и преимущество пользования сканером

На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5 – лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.

Более новые версии были предоставлены программистами из Китая.

Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.

Преимущества сканера ЕЛМ 327:

В комплект с устройством входит диск с записанным программным обеспечением и инструкцией.

Внимание! Вся информация предоставлена на иностранном языке, поэтому легче скачать все из сети. Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера

Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера.

ЭБУ Нексии и подходящие сканеры

В зависимости от модели двигателя на автомобиле применяются несколько типов контроллеров: DELPHI MR140, GM DELCO KDAC (IEFI-S, IEFI-6, ITMS-6F) и SIRIUS D42. Подробнее ознакомьтесь по списку:

Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт.:

Возможности диагностики Нексии в зависимости от двигателя и года выпуска:

Марка Deawoo	Двигатель, ЭБУ, год выпуска	Основные функции
Коды ошибок	Параметры	Управление ИМ	Адаптация
NEXIA	1.5 DOHC	+	+	+	—
1.5 SOHC	+	+	+	—
1.8 DOHC	+	+	+	—
NEXIA (UzDeawoo)	1.5л., 16кл, DOHC, A15MF, 85/90л.с., 2003-2007г.в.	+	+	+	—

1.5л., 8кл, SOHC, A15SMS, Евро-3, ЭБУ Delphi MR-140, 2008-. г.в.

+ + + Адаптация ДКПВ LANOS 1.3 SOHC + + + —

1.5 DOHC + + + —

1.5 SOHC + + + —

1.6 DOHC + + + —

LANOS ЗАЗ 1.5л., 8кл, SOHC, Евро-3, ЭБУ Delphi MR-140, 2007-. г.в. + + + Адаптация ДКПВ

Расположение ЭБУ:

На автомобиле Daewoo Nexia N150 c двигателем F16D3 стоит ЭБУ 42R, блок управления находится в подкапотном пространстве. Место расположения – возле аккумуляторной батареи. Крепление выполнено двумя верхними и одним боковым болтом на «10». Сверху приходит жгут проводов, подсоединяемых к колодке компьютера.

Блок управления на у двигателей A15SMS – это DELPHI MR140 расположен внутри салона, под облицовкой правой пластиковой боковины.

Чип тюнинг и прошивка Daewoo Nexia:

Чип-тюнинг заключается в форсировании ДВС путем установки редактированного ПО. Это позволяет добиться увеличения мощностных характеристик. Есть возможность ручной правки таблиц прошивки при помощи программы TunerPro, но эту тему затронем позже.

Загорелся Check Engine на Нексии?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Самодиагностика:

Процедура считывания кодов начинается с подключения специального оборудования к сервисной OBD2 колодке авто. Чище всего применяется кабель K-LINE, так как он подходит в 12 и 16 пиновому разъему. Если у вас 16 PIN диагностику можно выполнить обычным ELM327 сканером совместно с диагностической программой установлено на ПК или смотрфоне.

Программы для диагностики автомобилей Daewoo и Chevrolet дял ПК: Delco 1213, SensDiagnostika V1.2.5, Chevrolet Explorer 1.7 и Tyranus Daewoo Scanner v2.3_rus. Для смартфона, при наличии 16 PIN после 2008 года выпуска Нексии можно использовать приложение Torque Pro.

Обзоры диагностических сканеров для Daewoo Nexia

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Daewoo Nexia.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программирование и прошивка ЭБУ – тема для отдельной статьи.

Если вкратце, то способ прошивки ЭБУ Daewoo Nexia зависит от года выпуска и ЭБУ.

Для примера программирование ЭБУ IEFI‐6/ITMS‐6F, устанавливаемые на автомобилях Daewoo производится непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель OBD‐II (приобретается отдельно или используется кабель диагностики из комплекта программы SMS‐Diagnostics), подключаемый к адаптеру CombiLoader v3.

Для программирования ЭБУ, снятого с автомобиля, подключение производится с помощью универсального переходника или самодельного кабеля. Заливка прошивки повозится непосредственно в ЭБУ, через программатор, которым может выступать K-Line адаптер. Схемы подключения можно найти на профильных форумах по чип-тюнингу.

Шаг 3: Установите и настройте программное обеспечение

Установка програмного обеспечения

Для того, чтобы соединить ELM327 с вашим Ланосом, необходимо установить программное обеспечение на компьютер или устройство, с которого будет проводиться диагностика.

Существует множество программ, которые позволяют работать с ELM327, однако одна из самых популярных и простых в использовании является Torque Pro. Это приложение доступно для скачивания в Google Play и на App Store.

Если же ваш выбор пал на другую программу, убедитесь, что она совместима с ELM327.

Настройка програмного обеспечения

После установки соответствующей программы настройте ее для работы с ELM327. Для этого:

1. Соедините ELM327 с портом OBD-II в вашей машине
2. Включите зажигание и подождите, пока индикатор ELM327 не перестанет мигать
3. Откройте установленное приложение и выберите опцию «Добавить новое подключение»
4. Выберите тип подключения «Bluetooth» или «Wi-Fi», в зависимости от того, каким образом вы собираетесь использовать ELM327
5. Найдите ELM327 в списке доступных устройств и подключитесь к нему
6. Укажите тип автомобиля, с которым вы работаете и сохраниете настройки

После настройки программного обеспечения вы уже готовы использовать ELM327 для диагностики вашего Ланоса. Не забудьте проверить работу устройства и наличие подключения перед началом диагностики.

Использование программного обеспечения для диагностики

Программное обеспечение для диагностики автомобиля является важным инструментом для владельцев автомобилей, позволяющим получить доступ к различным параметрам и кодам ошибок автомобиля. Оно позволяет проводить диагностику и проверять работу различных систем автомобиля, таких как двигатель, трансмиссия, электроника и другие.

Одним из популярных программных обеспечений для диагностики является ELM327, которое поддерживает протоколы OBD-II и позволяет подключиться к автомобилю через интерфейс OBD-II. С помощью ELM327 можно прочитать и сбросить коды ошибок, мониторировать различные параметры, такие как скорость, обороты двигателя, температура и другое.

Для использования программного обеспечения ELM327 необходимо сначала подключить его к компьютеру или смартфону. Подключение осуществляется через разъем OBD-II, расположенный в автомобиле. После подключения необходимо установить соответствующее программное обеспечение на компьютер или смартфон.

После установки программы и подключения ELM327 можно начать диагностику автомобиля. Программа позволяет получать информацию о состоянии автомобиля, проверять работу систем и компонентов, а также сбрасывать коды ошибок. Благодаря программному обеспечению для диагностики, автовладелец может получить более подробную информацию о своем автомобиле и быстрее выявить потенциальные проблемы.

Использование программного обеспечения для диагностики является важным шагом в поддержке автомобиля и его безопасности. Оно помогает выявлять проблемы и осуществлять предупредительное обслуживание автомобиля, что позволяет избежать серьезных поломок и увеличить срок его службы.

Описание и особенности OBD 2

Система для диагностики автомобиля ОБД 2 по стандарту включает в себя структуру кода Х1234.

Каждый символ здесь имеет собственное значение:

1. Х — элемент является единственным буквенным и позволяет узнать тип неисправности авто. Некорректно работать могут силовой агрегат, трансмиссия, датчики, контроллеры, электронные модули и т. д.
2. 1 — общий код класса OBD. В зависимости от авто, он иногда является дополнительным кодом производителя.
3. 2 — с помощью символа автовладелец сможет уточнить место неполадки. К примеру, это могут быть система зажигания, питания АКБ (аккумуляторной батареи), дополнительные электролинии и т. д.
4. 3 и 4 — определяют порядковый номер неисправности.

Основная особенность колодки состоит в наличии выхода питания от электросети автомобиля, благодаря чему допускается применение сканеров, не имеющих встроенных электролиний. Изначально диагностические протоколы использовались для получения данных о появлении неполадок в работе систем. Колодки в современных авто позволяют потребителям получать больше информации об ошибках. Это обеспечивается благодаря наличию связи диагностических сканеров и приспособлений с электронными модулями в машине.

В зависимости от производителя адаптера устройство может относиться, например, к таким международным классам:

• CAN;
• SAE J1850;
• SAE J1962;
• ISO 9141-2.

Подробно о назначении диагностических колодок и их использовании рассказал канал «Мир Матизов».

Как исправить ошибки и проблемы при работе с программным обеспечением

В процессе работы с программным обеспечением могут возникать различные ошибки и проблемы, которые могут затруднять его нормальную работу. В данной статье мы рассмотрим несколько способов исправления таких ошибок.

1. Проверьте наличие обновлений. Часто ошибки в программном обеспечении исправляются разработчиками с помощью выпуска обновлений. Проверьте наличие новых версий программы, которую вы используете, и установите их, если доступны.

2. Перезапустите программу. Простой перезапуск программы иногда может решить проблемы, связанные с ее некорректной работой. Закройте программу полностью и откройте ее заново.

3. Проверьте наличие необходимых системных компонентов. Некоторые программы требуют определенных системных компонентов для своей работы. Убедитесь, что все необходимые компоненты установлены на вашем компьютере.

4. Переустановите программу. Если ничего другого не помогло, рассмотрите вариант переустановки программы. Удалите ее с вашего компьютера полностью, а затем установите заново.

5. Обратитесь за помощью к разработчикам программы. Если вы не можете самостоятельно решить проблему, связанную с программным обеспечением, обратитесь за помощью к разработчикам. Они смогут провести диагностику проблемы и помочь вам ее решить.

6. Используйте форумы и сообщества пользователей. В Интернете существует множество форумов и сообществ, где пользователи могут делиться своим опытом работы с программным обеспечением и помогать друг другу решать различные проблемы. Обратитесь к таким ресурсам, возможно, кто-то уже сталкивался с подобной ошибкой и знает, как ее исправить.

Выбор программного обеспечения

ELM327 — это универсальный сканер OBD-II, который может быть подключен к разным программам для считывания и анализа данных с автомобиля. Существует множество программ, совместимых с ELM327, с разным функционалом и удобством использования.

Одним из самых популярных программного обеспечения для работы с ELM327 является Torque Pro. Это приложение для смартфонов, которое позволяет в режиме реального времени отображать и анализировать различные параметры автомобиля. Оно имеет удобный и интуитивно понятный пользовательский интерфейс, а также большой выбор дополнительных функций и настроек.

Еще одной популярной программой является FORScan. Это специализированное ПО, разработанное для диагностики и ремонта автомобилей марки Ford. Однако, оно также может работать с ELM327 и предоставляет возможность считывать и изменять параметры не только Ford, но и других автомобилей с поддержкой протокола OBD-II.

Если вы предпочитаете использовать программу на компьютере, то одним из лучших вариантов будет Torque Pro. Это бесплатная программа с открытым исходным кодом, которая имеет широкий функционал и хорошую поддержку сообщества. Она также имеет версию для смартфонов, что удобно для использования в путешествиях или на дороге.

Также стоит отметить, что многие автопроизводители предлагают собственное программное обеспечение для работы с ELM327. Например, у компании BMW есть приложение BMW Connected, которое позволяет считывать и анализировать данные с автомобиля, а также получать различные уведомления и рекомендации по обслуживанию.

В конечном счете, выбор программного обеспечения для работы с ELM327 зависит от ваших конкретных потребностей и предпочтений. Рекомендуется ознакомиться с функционалом и отзывами пользователей о различных программах, чтобы найти наиболее подходящий вариант для себя.

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

1. Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
2. На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
3. Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
4. Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
5. Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.
