ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА

Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.

Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:

• (датчик) скорости движения;
• Кислорода;
• Детонации;
• Фаз впрыска топлива;
• Положения коленвала;
• Положения дроссельной заслонки;
• Моментального расхода воздуха;
• Температуры жидкости в системе охлаждения.

На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:

• Адсорбером;
• Системой зажигания;
• Форсунками и топливным насосом;
• Вентиляцией;
• Программами автоматической диагностики;
• Узлом регулировки холостого хода.

Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:

1. Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
2. Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
3. Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.

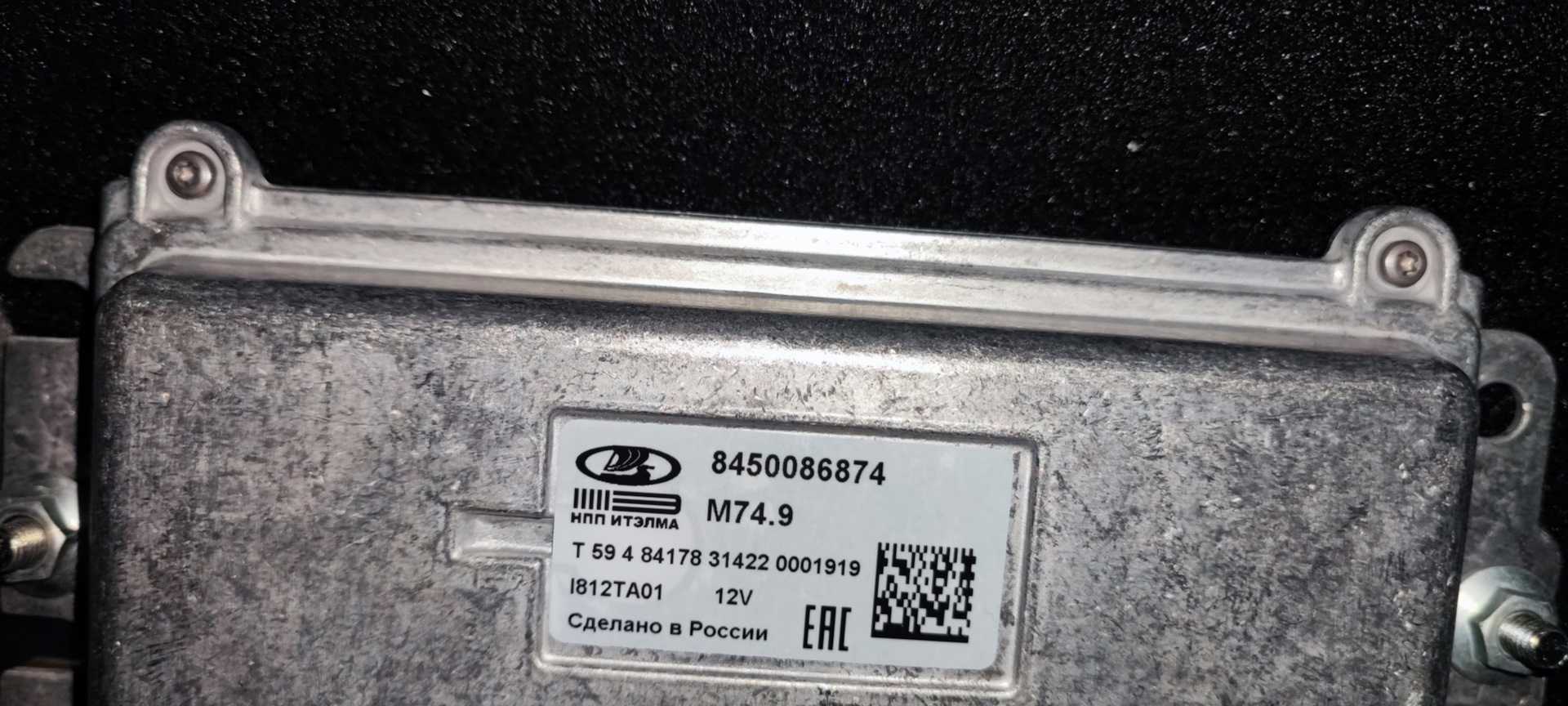

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.

Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).

Снимаете панель, а за ней “мозги” – все просто!

Межсетевой интерфейс

Многие электронные системы современного автомобиля оснащены отдельными цифровыми блоками управления. Подразумеваются не только такие важные системы как ABS, ESP, Airbag, ASR, но и компоненты, обеспечивающие комфорт и удобство при пользовании автомобилем. Речь о стеклоподъемниках, системе централизованного отпирания/запирания дверей, мультимедиа и т.п.

Для синхронизации работы отдельных блоков управления была придумана шина последовательной передачи данных. Она осуществляется по протоколу в виде обмена сообщениями между цифровыми блоками через очень короткие промежутки времени. Такой протокол можно сравнить с телефонной конференцией, где у каждого абонента есть уровень приоритетности для вещания. К примеру, исправность системы ABS важнее для безопасной эксплуатации автомобиля, нежели плавность переключения передач в АКПП, а поэтому сообщения от блока АБС будут иметь более высокую степень приоритетности.

В современных автомобилях могут совместно работать сразу несколько обособленных шин данных:

• шина силового агрегата (ЭБУ двигателя, АКПП, АБС и т.п.);
• CAN-шина системы «Комфорт» (стеклоподъемники, замки дверей);
• CAN-шина информационно-командной системы (мультимедиа, навигация, комбинация приборов).

К привычной уже CAN-шине все чаще внедряются новые виды межсетевого интерфейса: однопроводная шина Lin, оптоволоконная шина MOST, беспроводная шина Bluetooth.

Определить циклическую частоту двигателя

Для правильной работы электронного блока управления (ЭБУ) ГБО на автомобиле необходимо определить циклическую частоту двигателя. Эта частота отвечает за скорость вращения коленчатого вала двигателя и используется ЭБУ для вычисления количества необходимого газа для смешивания с воздухом и достигания оптимальной работы двигателя.

Как определить циклическую частоту двигателя

Циклическая частота двигателя может быть определена с помощью нескольких способов:

1. По данным производителя автомобиля: в инструкции по эксплуатации или на странице производителя в интернете можно найти информацию о частоте вращения коленчатого вала двигателя.
2. С помощью датчика положения коленчатого вала и осциллографа: этот способ требует подключения осциллографа к датчику положения коленчатого вала и анализа полученных данных для вычисления частоты вращения.
3. С помощью мультиметра и зажигательных свечей: этот метод основан на измерении напряжения на зажигательных свечах в момент их зажигания, когда поршень находится в верхней точке хода. Это позволяет определить частоту вращения коленчатого вала двигателя.

Важность правильной настройки циклической частоты

Неправильная настройка циклической частоты двигателя может привести к нестабильной работе двигателя и снижению производительности автомобиля. Это может проявиться в виде перебоев в работе двигателя, увеличения расхода топлива и повреждениях деталей двигателя. Поэтому необходимо убедиться в правильной настройке циклической частоты перед установкой ЭБУ ГБО на автомобиль.

Определение циклической частоты двигателя является важным этапом при установке ЭБУ ГБО на автомобиль. Существуют различные методы для ее определения, но в каждом случае необходимо убедиться в правильности полученных данных для обеспечения стабильной работы двигателя и предотвращения повреждений.

Устройство микропроцессора

Работа микропроцессора строится вокруг 3 компонентов:

1. Оперативно-запоминающее устройство (ОЗУ/RAM). Оперативная память необходима для хранения изменяющихся данных, получаемых с датчиковой аппаратуры. Эти данные используются микропроцессором в вычислениях и хранятся только во время работы двигателя/времени включенного зажигания. К таким данным относится, к примеру, сигнал с датчика детонации, показания лямбда-зонда, на основании которых формируется кратковременная коррекция.
2. Постоянно-запоминающее устройство (ПЗУ или EEPROM) – перезаписываемая память, в которой хранится программа обработки данных и управления элементами ECU, а также важные переменные, которые нельзя потерять при отключении питания.
3. Постоянная память (ПМ или EEPROM) — хранят шифр распознавания ключа иммобилайзера, конфигурация комплектации автомобиля, коды неисправности и т.п.

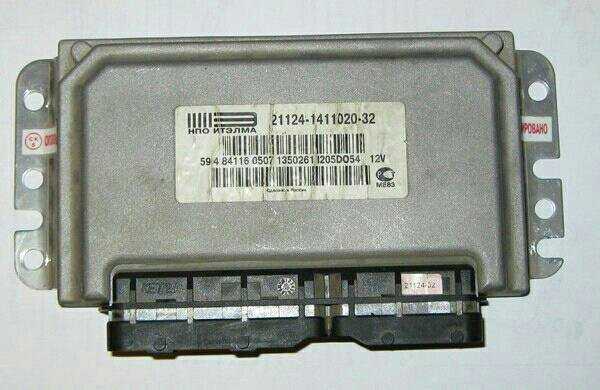

Типы устройств

Автомобили ВАЗ до последнего времени комплектовались следующими контроллерами:

Еще несколько примеров:

Электросхема устройств содержит различное число контактов в разъемах: 55, 64 или 81. Назначение выводов (распиновка блока) у них также различное. В таблице для примера показана распиновка некоторых блоков применительно к одному контакту (диагностической линии).

Тип устройства	Количество контактов	Номер контакта линии диагностики (K-Line)
GM ISFI-2S и Январь-4/4.1	64	D4
Bosch M1.5.4, MP7.0 и Январь-5.1	55	55
Bosch М7.9.7, Январь-7	81	71
МИКАС-7	55	55
МИКАС-7.6	55	55
МИКАС-11	81	71

Установить блок управления на автомобиль

Установка блока управления для системы газобаллонного оборудования (ГБО) на автомобиль является важной частью установки всей системы. В этом разделе мы расскажем, как провести установку правильно, чтобы гарантировать безопасность и эффективность работы

Шаг 1: Подготовка

Перед установкой блока управления на автомобиль, убедитесь, что у вас есть следующее оборудование и материалы:

• Блок управления ГБО
• Кабель питания
• Кабель датчика температуры
• Кабель датчика давления
• Кабель сигнала от дроссельной заслонки
• Стандартный набор инструментов
• Схема установки блока управления

Шаг 2: Монтаж блока управления

Разместите блок управления ГБО в удобном месте в автомобиле

Обратите внимание на место установки, чтобы избежать попадания воды и грязи в блок управления. Крепите блок управления к месту установки, используя крепления или скрепки.
Подключите к блоку управления ГБО кабель питания, используя клеммник на блоке управления

Крепко закрепите провод к терминалу «+» на аккумуляторе автомобиля. Закрепите провод к терминалу «-» на автомобильном аккумуляторе.
Подключите кабель датчика температуры к блоку управления. Подключите датчик температуры к двигателю автомобиля.
Подключите кабель датчика давления к блоку управления ГБО. Подключите датчик давления к установленному редуктору ГБО.
Подключите кабель сигнала от дроссельной заслонки к блоку управления ГБО. Подключите провод к датчику положения дроссельной заслонки на автомобиле.

Шаг 3: Проверка подключения

После установки блока управления на автомобиль необходимо проверить работу системы. Включите систему ГБО и проверьте, что все датчики правильно подключены к блоку управления. Убедитесь в правильности подключения всех кабелей и проводов.

Установка блока управления ГБО на автомобиль — это важный этап работы по установке системы ГБО. Если вы не уверены в своих навыках монтажа, обратитесь за помощью к опыт­ным специалистам, чтобы минимизировать риск ошибки и обеспечить правильную работу системы.

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

• оптимизация динамических показателей;
• снижение расхода;
• простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
• отсутствие потребности в ручной регулировке;
• повышение показателей экологической чистоты.

Недостатки ЭБУ

• дороговизна компонентов;
• невозможность ремонта – только замена;
• потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
• высокие требования относительно показателей надежности в электропитании;
• необходимость в качественном горючем.

Перепрошивка блока

Постоянная память объемом всего лишь 1 гигабайт состояла из миллиардов ферритовых колец, в которые продевались по две петельки провода (одна для намагничивания кольца, другая для считывания информации).

Сам процесс продевания проводов и назывался прошивкой. Иными словами, прошивка — это запись на постоянное запоминающее устройство (ПЗУ) какой-то программы. Соответственно, процесс перезаписи называют перепрошивкой. Ее можно произвести двумя способами.

Первый вариант. Стоит обратиться к специалистам по чип-тюнингу, которые обладают необходимыми устройствами-программаторами. В ходе апгрейда мастер может выполнять многочисленные калибровки, общее количество которых доходит до тысячи. При этом не на всех автомобилях, выпущенных до 2008 года, можно перепрограммировать блок без снятия его с машины. На более новых машинах чип-тюнинг можно делать без демонтажа устройства (с подключением программатора к диагностическому разъему).

Второй вариант. Если у вас есть большое желание попробовать свои силы, попытайтесь сделать перепрошивку самостоятельно. Что для этого нужно:

• Снятый с автомобиля ЭБУ.
• Персональный компьютер (ПК), ноутбук, планшет.
• Программное обеспечение — один из редакторов для ЭБУ: Delphi mt 60, Openbox, ChipLoader 1.97.7. В комплекте программы обязательно должен быть USB-ключ. Без него программу установить будет невозможно. Кроме того, желательно, чтобы на продукт была лицензия, действующая от одного года до полутора лет.
• Диагностический адаптер K-Line.
• Для настройки от угона иногда требуется специальный модуль, подключаемый к устройству.

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

• АКПП;
• антиблокировочная (ABS) система;
• стабилизирующие системы;
• тормоза;
• блок обеспечения безопасности;
• модуль курсовой устойчивости;
• круиз-контроль;
• климатическая установка.

Основные задачи ЭБУ двигателя:

• управление процессом зажигания;
• если двигатель инжекторный, то и управление системой впрыска;
• контроль за газораспределением мотора;
• слежение за датчиком дроссельной заслонки;
• поддержание целевой температуры в охлаждающей системе;
• анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

Описание

Электронные блоки управления (ЭБУ) представляют собой небольшие устройства, отвечающие за контроль, регулирование и изменение работы электронных систем автомобиля. В современных авто насчитывается более десяти различных блоков, отвечающих за конкретную систему или за несколько систем сразу.

Виды в зависимости от принципа действия:

• блок управления двигателем;
• блок управления коробкой передач;
• блок управления подвеской;
• блок управления телематикой;
• блок управления кузовом, и др.

ЭБУ обеспечивает регулировку основных частей операционных систем автомобиля:

• соотношение воздуха и топлива;
• обороты холостого хода;
• регулировку фаз газораспределения и зажигания.

Основные элементы

Электронный блок управления автомобилем включает в себя следующие элементы:

1. Постоянная память. Здесь располагаются заложенные при производстве основные моменты и алгоритмы работы определенной системы (например, управление дроссельной заслонкой, электронный контроль устойчивости, адаптивный круиз-контроль, и др.). Эти параметры неизменны, не подлежат корректировке.
2. Оперативная память. Часть устройства, в которой находятся временные файлы, необходимые для диагностики, они со временем стираются. К ним относится пробег, расход топлива, температура двигателя, и др.
3. Процессор. Является основным центром, обеспечивающим качественную работу. Отвечает за все логистические и вычислительные процессы, подает сигналы о неисправности.
4. Входные датчики и порты. Чаще всего предусмотрено 2 провода, подключенных к устройству, по которым передается информация.

Расшифровка аббревиатуры:

1. TCM (модуль управления коробкой передач) предусмотрен только в авто с АКПП, в машинах с механической коробкой передач не устанавливается.
2. ECM (модуль управления двигателем) и ECU (блок управления двигателем), принцип работы одинаков, отвечают за функционирование сразу нескольких систем, в том числе АБС, подушки безопасности, круиз-контроль и кондиционер.
3. PCM (модуль управления трансмиссией) управляет выбросами, трансмиссией, системами зарядки авто.

Причины неисправностей ЭБУ

Как и любая электронная деталь, ЭБУ боится скачков напряжения или коротких замыканий. Такие процессы обязательно отразятся на работе системы, а могут вывести из строя все устройство. Также среди частых причин выхода детали из строя являются коррозия корпуса, перегрев, механические удары, повреждающие “мозги” и микросхемы внутри корпуса, снятие аккумулятора и “прикуривание” другого автомобиля.

Неисправности могут проявляться несколькими факторами: мигающий индикатор “Cheсk”, троение, неверные команды на табло, пропуски зажигания. Самым опасным и требующим внимания фактором является запуск автомобиля.

Ремонт вышедшего из строя устройства достаточно сложный процесс, требующий высокого профессионализма. Необходимо четко разобраться в причине неисправности и “покопаться в мозгах”, именно поэтому автовладельцы предпочитают заменить блок на новый.

Устройство ЭБУ двигателя

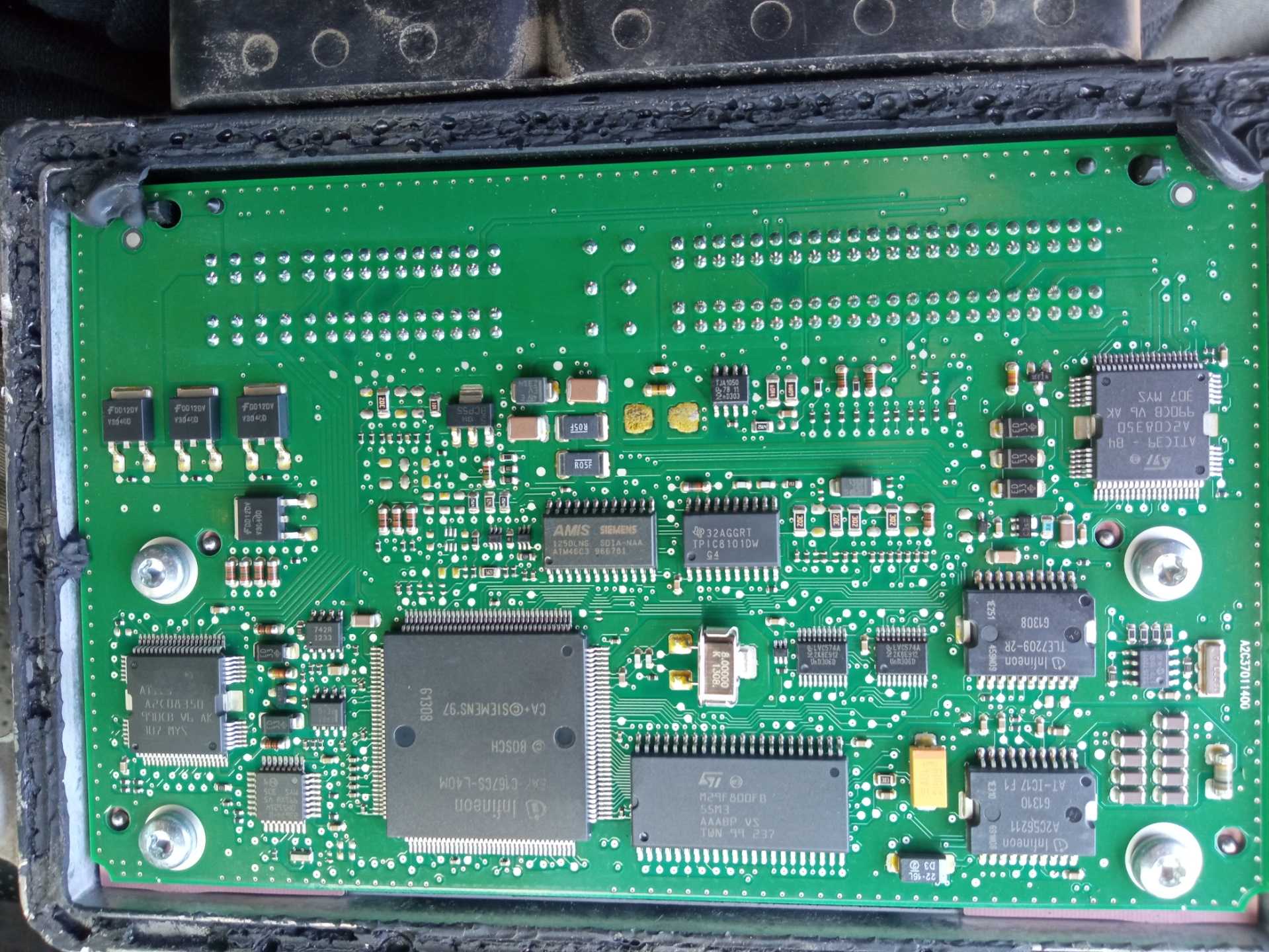

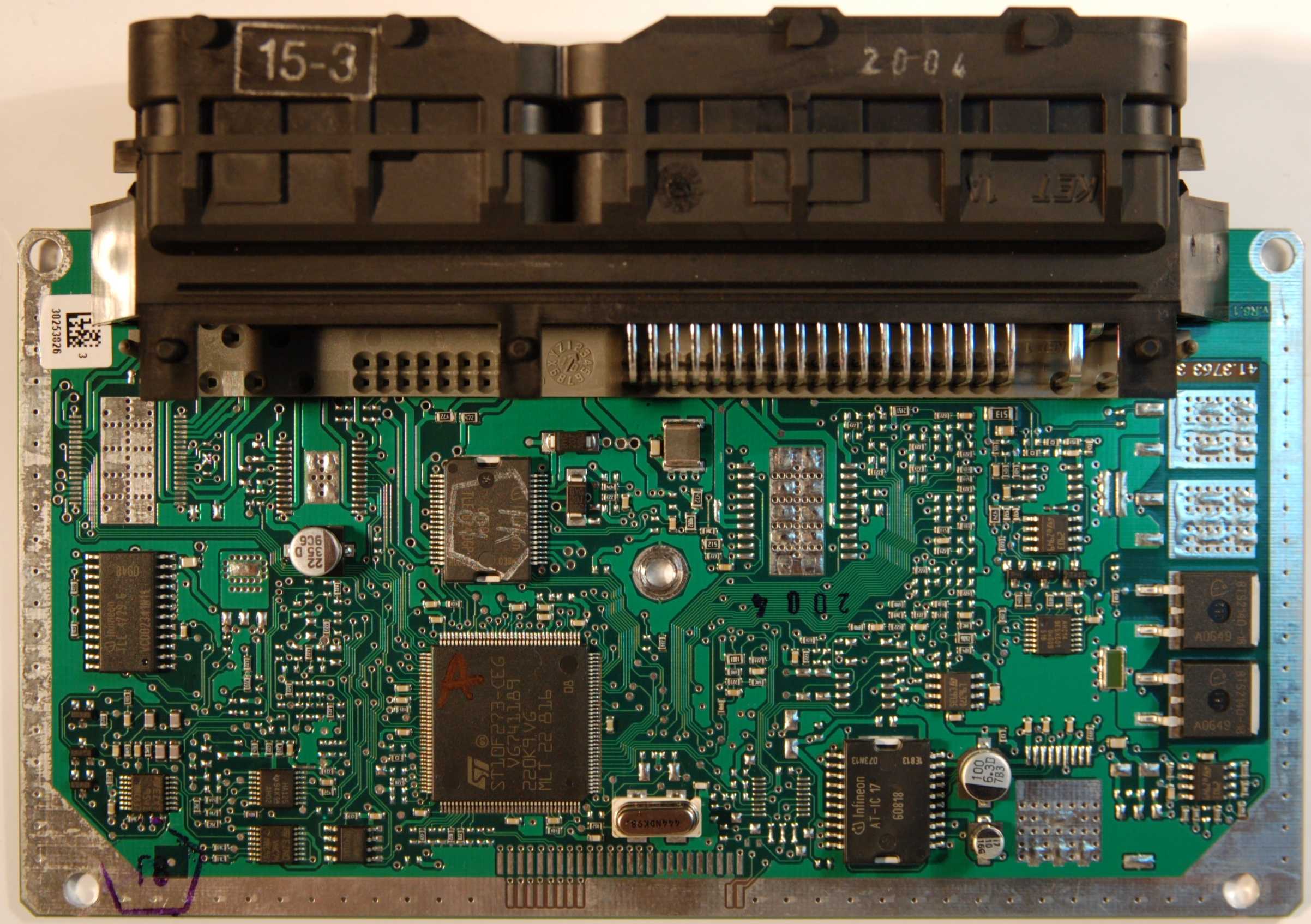

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

• с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля,
• снижается расход воздушного потока,
• обеспечивается более упрощенный запуск силового агрегата,
• у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически,
• если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
3. Для оптимальной работы водитель должен заправлять только качественное горючее.
4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Местоположение ЭБУ

Блок управления автоматической коробкой может располагаться:

• непосредственно в корпусе АКПП;
• вне таковой.

• тяжелый температурный режим. Коробка в процессе работы существенно нагревается, что негативно влияет на тонкую электронную начинку платы контроллера ЭБУ;
• затруднения при ремонте: любая операция с ЭБУ требует разбора коробки, что делает ремонт сложнее и дороже.

Пример локации ЭБУ внутри коробки:

Внешнее расположение ЭБУ лишено недостатков внутреннего: не такие высокие температуры, можно дополнительно защитить ЭБУ от влаги и прочих негативных воздействий. Кроме того, облегчается доступ к блоку для сервисно-ремонтных операций, и у инженеров есть возможность расположить ЭБУ удобным образом

Но есть и минус: при такой компоновке ЭБУ приходится протягивать длинные жгуты проводов, чтобы связать воедино ЭБУ, датчики и сервоприводы.

Принцип работы электронного блока

Функционирование ЭБУ заключается в приеме информации из различных датчиков, число которых на современных моделях достигает 20-ти и более:

• данные о расходе воздуха;
• показатели с лямбда-зонда;
• информация о коленчатом вале (его положение и частота вращения детали);
• сигналы о неровности трассы и т. д.

Помимо обработки этих сигналов, ЭБУ отправляет сигналы различным устройствам:

• зажигание – это может быт как одна катушка, так и сразу несколько (зависит от типа силового агрегата). Данный узел отвечает за своевременную подачу искры со свечи в цилиндры мотора.
• световой индикатор – его назначение состоит в выдаче уведомлений о наличии ошибок, причем как в двигателе, так и непосредственно в блоке.
• форсунки – посредством них осуществляется впрыск горючего в цилиндры. При этом частота изменения количества этого горючего постоянно меняется, ведь зависит от различных условий. В данном случае на первый план выходят характеристики форсунок (реакция их управляющих компонентов на перемены команд из ЭБУ, а также скорость их функционирования).
• тестеры – оборудование диагностического назначения подключается через специальный разъем, если возникает необходимость в проверке мотора и электронного блока управления двигателем.

Компоненты ЭБУ

Все составные части блока управлением можно поделить на 2 больших блока:

Программное обеспечение

Оно состоит из пары модулей вычислительного характера:

• контрольного – он настроен на инспектирование исходящих сигналов, а также их корректировку, если в этом есть необходимость. Причем данный модуль в состоянии даже заглушить силовой агрегат;
• функционального – в его задачи входит получение сигналов, поступающих от различных датчиков, дальнейшая их обработка, а также формирование команд для приборов исполнительного характера.

Аппаратное обеспечение

Оно состоит из массы электронных элементов – микропроцессоров и других. Установленный аналогово-цифровой преобразователь ловит аналоговые сигналы, что идут от разных датчиков, и переводит их в цифровой формат, на который и ориентирован микропроцессор. Если имеется необходимость обратного преобразования (команд, поступающих от процессора), то преобразователь переводит и их. Кроме того, на ЭБУ поступают и импульсные сигналы, которые также проходят через преобразователь для изменения их формата в цифровые.

Преимущества использования подходящей эбу на ВАЗ автомобилях

Улучшение работы двигателя

Подходящая ЭБУ позволяет оптимально контролировать и управлять процессом сгорания топлива в двигателе. Это позволяет повысить эффективность работы двигателя, улучшить его динамические характеристики, повысить мощность и уменьшить расход топлива.

Диагностика и обслуживание

Современные ЭБУ обладают возможностью диагностики и обслуживания автомобиля. Правильно подобранная ЭБУ на ВАЗ автомобиле может обеспечить более точную и быструю диагностику неисправностей и ошибок, что позволит существенно сэкономить время и деньги при ремонте и обслуживании автомобиля.

Безопасность и устойчивость на дороге

Подходящая ЭБУ может значительно повлиять на безопасность и устойчивость автомобиля на дороге. Она позволяет контролировать и управлять работой системы стабилизации и динамического управления автомобилем, что снижает риск возникновения аварийных ситуаций и улучшает управляемость автомобиля в экстремальных условиях.

Адаптация к изменяющимся условиям

Подходящая ЭБУ на ВАЗ автомобиле обладает возможностью адаптации к изменяющимся условиям эксплуатации. Она способна автоматически регулировать параметры работы двигателя в зависимости от окружающей среды, обеспечивая оптимальную работу в различных климатических и дорожных условиях.

Экологичность и соблюдение норм

Многие подходящие ЭБУ на ВАЗ автомобилях отвечают требованиям экологических норм и стандартов. Они позволяют уменьшить выбросы вредных веществ в атмосферу и соответствуют современным нормам безопасности и экологической совместимости автомобилей.

Таким образом, выбор и установка подходящей ЭБУ на ВАЗ автомобилях имеет множество преимуществ, которые позволяют улучшить работу двигателя, повысить безопасность на дороге, снизить расходы на обслуживание и ремонт автомобиля, а также соблюдать требования экологических стандартов.

Неисправности ЭБУ

Наиболее частая причина поломки управляющего модуля АКПП:

• сильный удар по коробке (трескается плата ЭБУ, процессор или чип памяти);
• вибрационные воздействия;
• высокая температура;
• скачки напряжения в бортовой сети;
• коррозия под воздействием влаги.

Неисправность электроники коробки приводят к неправильному переключению передач или ситуации, когда АКПП переходит в аварийный режим, работая только на одной передаче (обычно на третьей). Если есть любые подозрения насчет исправности ЭБУ коробки, следует как можно скорее обратиться в специализированный сервис.

Диагностика неисправного ЭБУ коробки проводится специальным оборудованием. Обычно неисправный ЭБУ стараются просто заменить, поскольку если перепаять сгоревшие конденсаторы еще относительно просто, но замена микросхем ЭБУ – операция трудоемкая, при этом подходящий чип еще нужно найти. Поэтому часто лучший вариант – замена ЭБУ, такой шаг полностью решит проблемы с коробкой и вернет ей работоспособность.

Критерии выбора

Рекомендации, какой лучше купить электронный блок в зависимости от условий эксплуатации:

Тип устройства. Перед покупкой необходимо четко понимать какое устройство вышло из строя (для этого лучше обратиться к диагносту), и выбирать тип в зависимости от марки авто и выполняемых функций. При приобретении детали в сервисных центрах рекомендуется сверять VIN авто для точности установки и последующей корректной работы. Также стоит помнить, что даже при совпадении разъемов и маркировки, программное обеспечение бывает разным. Для каждого типа ДВС на модели двигателя, а также в зависимости от года выпуска, ПО будет сильно отличаться, может вызывать сбои в эксплуатации.
Лучшие производители ЭБУ. При покупке необходимо учитывать не только популярность моделей и отзывы покупателей, но и репутацию компании-производителя, качество самой детали (особенно если покупаете с рук), соответствие марки авто ЭБУ. Большинство заводов сами восстанавливают б/у детали, они ничем не отличаются по качеству и срокам работы от новых, но стоить будут значительно меньше.
Сколько стоит блок управления. Стоимость будет отличаться от марки и года выпуска авто, от качества применяемого сырья, типа детали, а также наценки продавца

Приобретая б/у изделия, особенно обращайте внимание на целостность корпуса и внимательно проверяйте работу.
Когда необходимо заменять ЭБУ. Перед тем как заменить любой блок, в том числе ЕСМ, необходимо провести тщательную диагностику, установить истинную причину

Основные признаки того, что пришло время заменить ЕСМ: автомобиль не запускается, двигатель дает осечку, производительность двигателя заметно снижена. Перед тем как установить новый блок управления, обязательно устраните причину, которая привела к поломке предыдущего, это позволит избежать частой замены деталей.
Дополнительная настройка. Многие современные блоки нуждаются в дополнительной настройке, которую проводят только опытные мастера на подходящем оборудовании. Есть такие модели, для надстройки которых необходимо просто поездить на авто в разных режимах. Обязательно учитывайте этот фактор при покупке. Внимательно сверяйте все данные и читайте прилагаемую инструкцию.

Неполадки и ремонт

Неисправности ЭБУ возникают по причинам:

• внешнее воздействие на ЭБУ – попадание влаги и влияние коррозии, сильные удары, постоянная существенная вибрация, перегрев из-за выхода охлаждения платы из строя;
• электрические причины – короткое замыкание, возникновение перегрузки в бортовой сети авто.
• ЭБУ – сложное и дорогое устройство, замена или ремонт его недешевы. Для установки нового модуля его придется подбирать для конкретного автомобиля, чтобы ЭБУ подходил под все параметры. А после подбора и установки модуль придется правильно настроить, чтобы гарантировать исправную работу всех подконтрольных ему систем.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Краткое описание прибора

Вместо карбюратора теперь используется инжектор, а регулированием подачи топлива занимается электронный блок управления двигателем. Этот прибор заменяет собой и трамблер.

ЭБУ инжекторного двигателя — практически небольшой компьютер, имеющий все атрибуты старшего брата. Роль аппаратного железа играет блок, периферию представляют выходные реле и многочисленные датчики:

• кислородный (ДК) или лямбда-зонд;
• положения коленвала (ДПКВ) или датчик Холла;
• воздушного расходомера (ДМРВ);
• положения дроссельной заслонки (ДПДЗ);
• температуры охладителя (ДТОЖ);
• фаз (ДФ);
• детонации (ДД);
• температуры воздуха (ДТВ);
• скорости движения (ДСА).

На современном авто их может стоять около 20.

Сам электронный блок — не что иное, как процессор, роль монитора играют индикация на щитке приборов или дисплей бортового компьютера.

Софтом являются управляющие программы. Операционные системы на компьютерном лексиконе называются прошивками. Изменение управляющей программы (перепрошивка) выполняется перепрограммированием блока. Связь с ЭБУ осуществляется кодированным сочетанием сигналов с приборной панели либо через меню бортового компьютера.

ЭБУ сегодня является лишь одним из нескольких контроллеров автомобиля. К ним относятся: блок управления шаговым двигателем регулятора холостого хода (РХХ-В), модули управления тормозами (антиблокировочная система ABS, стабилизации ESP), автоматической коробкой, круиз-контролем, климат-контролем и некоторыми другими. На некоторых автомобилях стоит до 80 электронных блоков.
