Ремонт рулевой рейки ниссан тиида своими руками

Инструкция

Важно понимать, что подобные симптомы, описанные выше, наблюдаются не только из-за расшатавшейся рейки. А потому подтяжка не во всех случаях позволяет исправить ситуацию

Чтобы выполнить такую работу своими руками, потребуется пройти несколько последовательных этапов:

Установить машину на яме, поставить на подъемник или эстакаду. Ведь работать нужно под авто;
Отыскать саму гайку для регулировки, то есть подтяжки рулевой рейки. Расположение зависит от марки и модели авто;
На некоторых машинах регулировочной гайки вообще нет. Это обусловлено тем, что при люфте в руле, по мнению автопроизводителя, единственным решением будет замена рейки или ремонт;
Если гайка регулировки есть, под нее подбирается ключ соответствующего размера;
На регулировочной гайке часто установлен защитный колпачок, который снимается плоской отверткой, к примеру;
Прикладывая усилие, прокрутите гайку примерно на ¼ полного оборота. Но не больше.

Теперь садитесь за руль и проверяйте, насколько ситуация изменилась.

Если люфт все еще есть, допускается подтянуть еще на ¼ оборота.

Если он такой и туго крутится, вы перетянули гайку, и теперь втулки очень быстро износятся. А это еще внушительные затраты по деньгам и по времени на ремонт.

В среднем подтяжка помогает продлить жизнь узлу еще на 15-20 тысяч километров. Но в дальнейшем только замена. Своими руками, либо с помощью специалистов, решайте уже сами.

Для наглядности посмотрите еще видео.

Watch this video on YouTube

На этом у меня все. Если остались вопросы, задавайте. Постараемся ответить.

Спасибо всем за внимание!

Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!

Признаки неисправности

О наличии неисправностей может подсказывать появление таких признаков:

стук, характеризующийся как:

поверхностный – возникает вследствие повреждения пыльника, в результате чего происходит попадание внутрь грязи, приводящей к быстрому износу наконечника, образованию люфта и появлению стука;
внутренний – указывает на возникновение серьезной поломки, для установления причины которой требуется разборка узла. люфт, может появиться из-за люфта шарниров рулевых тяг, центрального зуба вала, сухаря, изнашивания сайлентблоков, механических деформаций;

вибрация руля при движении по прямой или при неровной дороге, которая при выкручивании руля становится слабее или пропадает;
руль не возвращается в исходное положение или с трудом вращается, что свидетельствует о деформации вала или картера. тяжело вращается рулевое колесо, слышен свист — это может указывать на ослабление приводного ремня, истирание роторной пары, критическое понижение уровня гидравлической жидкости;
течь рейки, возникает при неисправностях сальников; при этом уровень гидравлической жидкости постоянно снижается, ее приходится периодически доливать;
гул, возникает при нарушении циркуляции гидравлической жидкости, поломке насоса, в этом случае рулевое колесо вращается с трудом.

исчезает усиление руля, что обычно происходит при развале кольца плавающей шайбы;
нет усиления при функционировании двигателя на холостом ходу;
возникают посторонние шумы при эксплуатации усилителя;
вспенивается гидравлическая жидкость.

На неисправности ЭУР следующие признаки:

«виляние» рулевого колеса на небольшой скорости;
стук в редукторе;
самопроизвольное отключение усилителя;
рулевое колесо вращается с трудом.

Как проверить исправность рулевой рейки

Большинство признаков неисправности рулевой рейки совпадают с симптомами износа других элементов рулевого управления и подвески. Достоверно установить источник проблемы можно только после снятия и разборки узла. Однако для начала имеет смысл провести предварительную проверку исправности рулевой рейки на автомобиле, и убедиться, что дело именно в ней. Сделать это можно двумя способами: проверить стучит ли рулевая рейка и оценить ее люфт.

Предварительная проверка рулевой рейки без снятия за 10 секунд

Быстрая диагностика рулевой рейки. Наглядный метод: видео

Для предварительной проверки рулевой рейки при появлении вибраций или люфтов на руле необходимо проверить рулевую рейку на стук. Для этого достаточно ударить ногой по боковой части покрышки передних колес стоящего автомобиля.

Этот метод позволяет исключить неисправность шаровых опор или сайлентблоков подвески, которые пробить под нагрузкой не удастся. Если при ударе возникает характерная вибрация, рейка стучит в трубе, а во время проезда лежачих полицейских звучит особенно жесткий стук, то скорее всего, имеет место именно износ деталей рейки.

Порядок проверки рулевой рейки на исправность

Проверка рулевой рейки на подъемнике с помощником: видео

Более тщательная диагностика рулевой рейки осуществляется на смотровой яме или на подъемнике. Для некоторых операций потребуется помощник и фонарик. Ряд последовательных действий позволят легко определить ее состояние.

В первую очередь проверяем целостность пыльников шарниров рулевых тяг, убеждаясь в отсутствии разрывов. Затем осматриваем корпус рейки и распределителя (на авто с ГУР) на предмет наличия подтеков жидкости, указывающих на негерметичность.

Просим помощника покачать руль влево-вправо, повернуть его в крайние положения. При наличии посторонних звуков стараемся локализовать их источник.

На автомобилях с ключом зажигания необходимо предварительно вставить его в замок и повернуть в положение зажигания для снятия блокировки руля. В моделях с ГУР и ЭУР завести двигатель для более легкого вращения руля и предотвращения выхода из строя усилителя.

Проверка наличия люфтов

Как правильно подтянуть рулевую рейку: видео

Со стороны днища при помощи зажимных или переставных клещей зафиксируйте шток рулевого вала, входящий в корпус рулевой рейки. Попросите помощника в салоне авто немного покачать руль влево-вправо. Наличие люфтов и стуков говорит о проблемах в рулевой колонке или креплении рулевого колеса. В случае отсутствия свободного хода и посторонних звуков в таком положении и появления симптомов после отпускания вала проверяем детали рейки.
Попросите помощника повернуть руль влево, возьмитесь за левую (по ходу движения) рулевую тягу ближе к пыльнику, одной рукой, а второй нащупайте под пыльником шарнир. Покачивая тягу в продольном и поперечном направлении, второй рукой убедитесь в отсутствии люфта шарнира.
Переместите руку ближе к корпусу рейки и покачайте вал. Для более удобного доступа можно снять хомут и сдвинуть пыльник. В данном случае наличие поперечных люфтов будет указывать на разрушение опорной втулки, а продольных на повреждение зубцов рейки или шестерни рулевого вала.

Ощутить люфты также можно, попросив помощника покачивать вывешенное колесо колеса автомобиля, имитируя движение руля влево-вправо с небольшой амплитудой. В этом случае предварительно необходимо аналогичным способом убедиться в исправности рулевых наконечников и шаровых опор.

Незначительный свободный ход рулевого вала относительно зубчатой рейки может возникнуть вследствие недостаточного прилегания червяка из-за ослабления регулировочной гайки или прижимной пружины. Данная проблема не является неисправностью и легко устраняется регулировкой зазора червячной передачи.

Как понять, что ремень износился

Если натяжка ремня генератора на автомобиле Nissan Tiida достигла своего максимума, то натяжитель больше не сможет обеспечить детали работоспособность.

Помимо растягивания, также натяжка невозможна и при других видах износа. А если ремень не удаётся подтянуть, тогда единственным вариантом остаётся натянуть новую запчасть, причём лучше оригинальную, либо аналог, но высокого качества.

Существует несколько признаков износ ремня генерирующего устройства.

Поперечные бессистемные трещины. Появляются поперёк рёбер поликлинового ремня. Образуются из-за напряжения изгиба и высоких постоянных температур. Когда между трещинками расстояние составляет около 1-2 см, то на 80% ремень уже выработал свой ресурс.
Выкрашивающиеся кусочки. Элементы материала отделяются и отпадают. В такой ситуации обрыв ремня может произойти в любой момент.
Образуются задиры. С рёбер стирается материал, а затем попадает и накапливается в канавках.
Износ абразивного характера. В этой ситуации задняя часть ремня блестит, выглядит как глянцевая. На поздних стадиях износа появляется ткань или корд с признаками повреждения.
Рёбра отслаиваются. В основном такая проблема возникает при неправильной установке ремня.
Неравномерный износ рёбер. Одно ребро изнашивается сильнее остальных. Параллельно может наблюдаться звучание трения или ударов. Обычно причина в попадании инородного предмета.
Повреждены крайние рёбра. Боковые стенки обретают глянцевую поверхность, истираются крайние нити корда, а рёбра визуально смотрятся как оборванные. От этого часто появляется сильный шум. Опасное явление. Основная причина — несоосность шкивов. Здесь одной заменой ремня не обойтись. Нужно ещё восстановить совместимость всех шкивов. Самостоятельно решить проблему не всегда получается.
Появление масла на поверхности. От этого ремень словно покрывается чешуйками, имеет липкую, либо набухшую структуру. Масло и смазка категорически не дружат с каучуком. Из-за попадания масла ремень начинает проскальзывать, чрезмерно греться и быстро выходить из строя.

Рвётся ремень в ситуациях, когда износ превысил допустимые нормы, либо в случае возникновения внештатных ситуаций. Чрезмерное натяжение в ситуации с изношенным и растянувшимся элементом также ведёт к обрыву. Деталь натянута настолько, что любая последующая подтяжка ведёт к нарушению структуру изделия.

Да, за время эксплуатации ремень начинает постепенно растягиваться. За счёт натяжителя можно вернуть нормальное состояние и дать детали ещё поработать, но через несколько подтяжек натяжитель уже не поможет. Тогда остаётся только одно — это замена.

Наиболее характерный признак растянутого ремня — это свист, который доносится из-под подкапотного пространства.

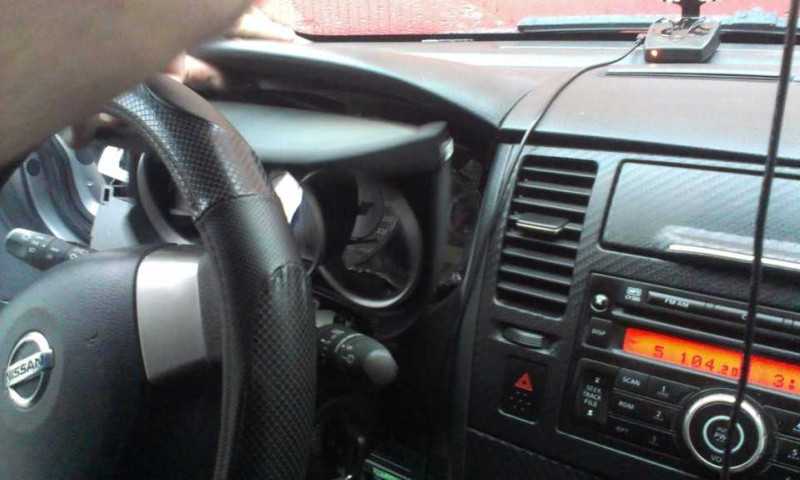

Как снять приборную панель на Ниссан тиида

Более того, материал с мастичной виброизоляцией даже лучше держится на вертикальных поверхностях, нежели обычный клеевой. Внутренняя стенка двери каркас так же нуждается в вибродемпфировании и оклеивается виброизоляцией SGM M2.

Ниссан тиида как разобрать торпеду раскатываем материал, чтобы тонкий металл двери не громыхал при езде. Последний слой в двери на преграде шума — шумоизоляция Бибитон, которая гораздо более эффективнее общепринятого Сплена. Шумоизоляция пола, багажника и колесных арок Nissan Tiida. Пол разобран, высушен и готов к оклейке самым толстым виброизолятором на сегодняшнй день.

Разборка центральной панели(бороды).Ниссан Тиида.

Бомб имеет толщину 4 миллиметра, большой удельный вес и цену, чем и отпугивает конкурирующие конторы. Обязательно кладем виброизоляцию горячей, поскольку только в этом случае мы достигнем максимальной адгезии к металлу, а вместе с ней и эффективности. Главная — Кузов, Салон и Оптика Nissan Шумоизоляция торпедо Скажу сразу ниссан тиида как разобрать торпеду дело это муторное и подходить к нему стоит основательно: Больше вроде бы ничего не нужно, если вы не собираетесь снимать руль.

А если собираетесь, тогда вам необходимо найти специальную головку-звездочку, чтобы открутить крепление водительской ниссан тиида как разобрать торпеду безопасности. Говоря буквально — нужно открутить все саморезы и болты, которые отыщите В то же время, советую не пугаться скупости описания процесса разборки в мануале: Удалить нужно согласно приложенной схеме: Руль я не снимал, но предупреждаю сразу — ниссан тиида как разобрать торпеду неснятым рулем полностью освобожденную переднюю панель вытащить из салона одному будет очень и очень сложно даже вдвоем ее вытащили только после долгих мытарств, очень уж она большая и неудобная, а руль сильно мешает.

Кроме этого рекомендую снять блок вентилятора кондиционера, расположенный за бардачком, так как иначе он будет мешать снимать панель. По окончании демонтажа панели салон автомобиля имеет вот такой жалкий вид: Вытащив панель на свет божий и заглянув в внутрь, я обнаружил там полное безобразие: Все эти воздуховоды крепятся к корпусу передней панели в лучшем случае двумя саморезами а малые трубы так и вообще однимвставляются в корпуса дефлекторов и в блок центральных воздушных заслонок за часами без какого-либо жесткого фиксирования.

Насколько я понял, именно воздуховоды создавали основной дребезжащий звук на кочках, потому как все остальные детали под передней панелью закреплены достаточно жестко. Купил я сразу два комплекта, чтобы материалов хватило наверняка.

Кроме вышеперечисленного был приобретен еще лист обычного поролона толщиной 6 см. Описание процесса Корпус ниссан тиида как разобрать торпеду панели по краю примыкания к ветровому стеклу и щитку моторного отсека оклеивался IF-3, плоские поверхности панели с внуренней стороны — ISO-3 и AA,5 поверх первого. Трубы воздуховодов с тех концов, которыми они вставляются в раструбы центрального блока воздушных заслонок, оклеивались по краю IF После оклейки, будучи вставленными в раструбы, воздуховоды уже не шатались в посадочных местах как это было ранее.

Закрепив воздуховоды саморезами, между ними и корпусом панели я просунул полосы поролона, которые достаточно жестко зафиксировали трубы, оттянув их от панели.

Ниссан тиида как подтянуть рулевую рейку

Обнаружил что грохочет именно рейка, это не трудно понять — резко и коротко покачивая руль стоя на месте (у меня стучало даже на заведённой машине).

Инструмент: голова на 46, квадрат 1/2 — его желательно вот так доработать — отторцевать (иначе есть шанс зализать пробку):

Работать необходимо на яме или подъёмнике для сход/развала — чтобы подвеска была под нагрузкой — иначе не получится поймать регулировку.

Чтобы подлезть без перекоса к рейке открутили скобы стаба и откинули его вниз (на фото идёт примерка, в ходе которой и стало понятно). Взяли головку 46, попытались открутить гайку — не тут то было — «зализывает» она грани (хотя я предварительно там поливал ВД)

Пробовать открутить зубилом и т.п. не советую — можно легко разрубить гайку (мы вовремя остановились):

опять

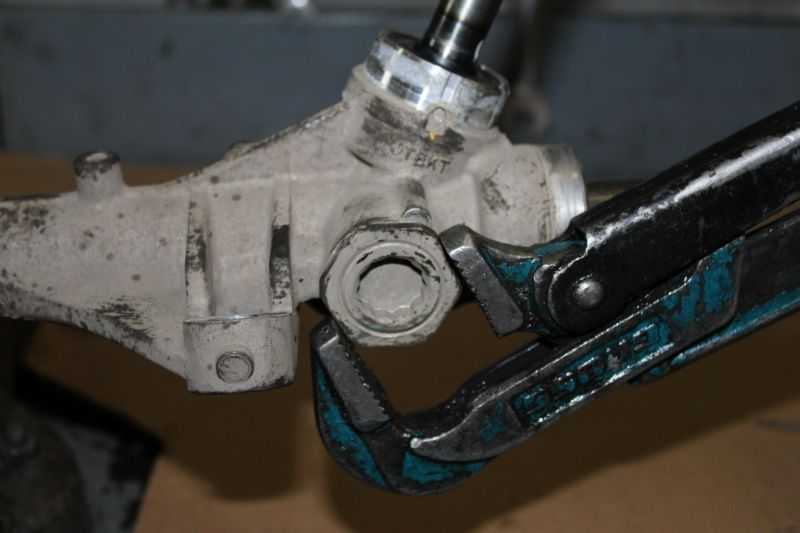

делать в общем то ничего не оставалось, как попробовать открутить квадратом. навалились на вороток с трубой, и о чудо — раздался щелчок и пробка пошла вместе с гайкой

далее переместились в тиски, где стало понятно почему зализывает — головка одевается только на ширину гайки, а у головки тоже есть заход (а дальше не одеть — мешает рейка):

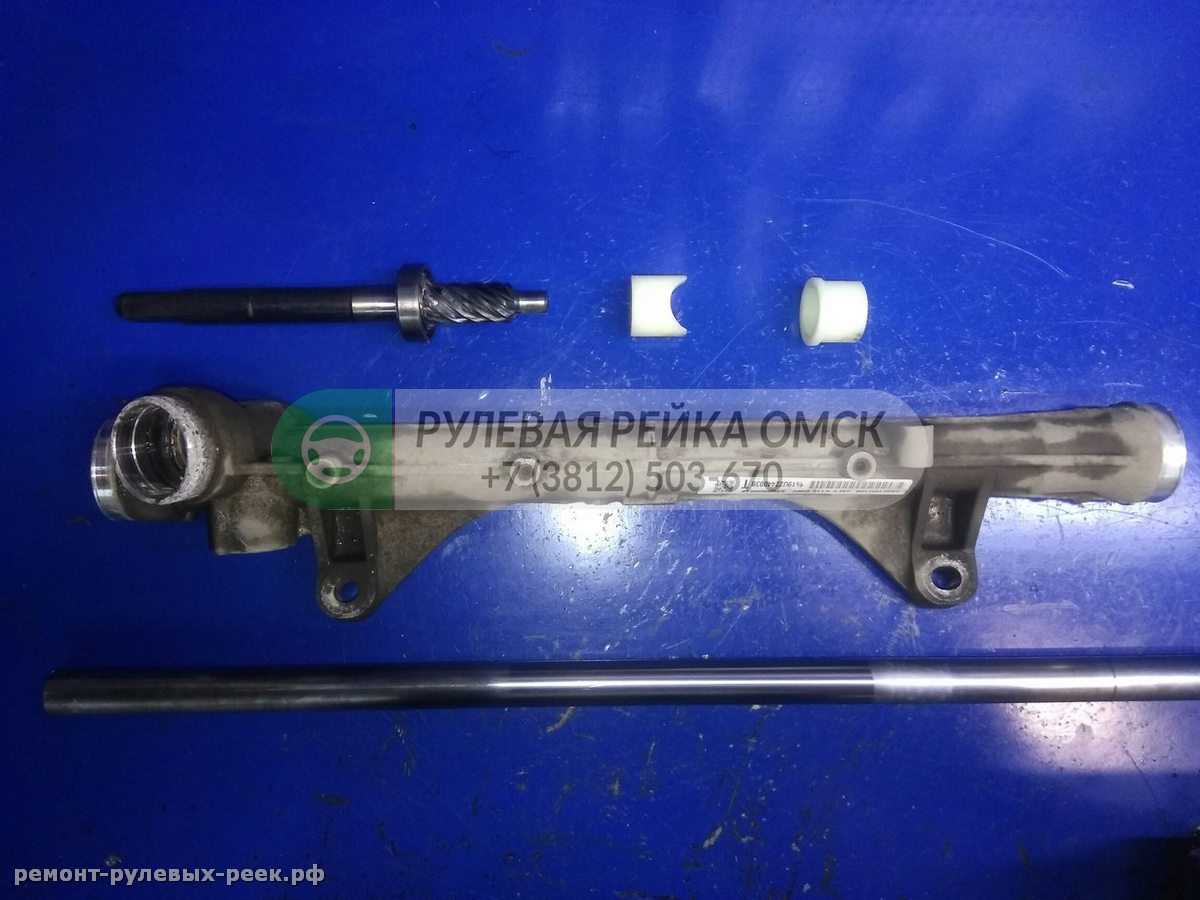

Вот детали разделены, резьба почищена и смазана:

Далее ставим на машину.

регулируем следующим образом (на не заведённом авто): один качает руль, другой крутить пробку до пропадания стука.

Всё, далее гайка стопорится.

Поехал на тест драйв — стук исчез полностью!

Огромное спасибо Дмитрию (Диманарио) — работы были сделаны у него в сервисе. Я же был фотографом и советчиком «под руку»

Источник статьи: http://www.club-nissan.ru/forums/showthread.php?t=389494

Возможные последствия

Не все понимают, зачем нужно знать, как подтянуть рулевую рейку, и в чем вообще смысл подобной процедуры.

Если вовремя не подтянуть РР, это потенциально может обернуться такими последствиями:

значительное ухудшение поведения машины;
непослушаемость автомобиля;
внезапная поломка рейки или связанных узлов;
потеря управления на скорости;
более серьезный и дорогостоящий ремонт системы управления и пр.

Причины более чем весомые, чтобы задуматься о подтяжке узла.

Не стоит думать, что разболтавшаяся рейка это исключительно проблема отечественных автомобилей.

Подобная неисправность встречается на разных машинах:

Лада Приора;
Шевроле Лачетти;
Лада Калина;
Шевроле Ланос;
Лада Гранта;
Хендай Солярис;
Киа Рио;
Рено Дастер;
Лада Ларгус;
Ниссан Альмера;
Дэу Джентра;
ВАЗ 2110 и пр.

Перечислять можно бесконечно долго. Но суть вы уловили.

Кстати, поломка и неисправность рулевой рейки может выступать одной из причин скрипа руля при повороте, а также спровоцировать невозврат руля в исходное положение.

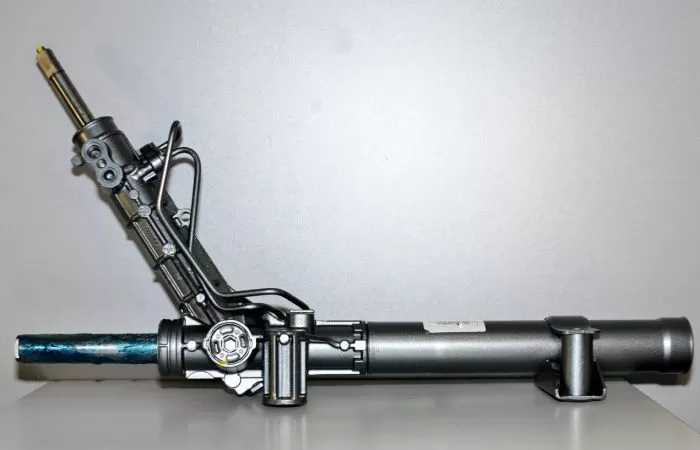

Разновидности и конструкция

Рулевые рейки бывают трех видов:

механические – наиболее простые, в них зубчатый механизм осуществляет взаимодействие с рейкой, взаимосвязанной с приводом руля;
гидравлические – наиболее распространенные в применении у легковых автомобилей, позволяют комфортно осуществлять управление благодаря использованию гидроусилителя руля;
электрические — с отсутствием гидравлики, за счет электромотора обеспечивают увеличение усилия, прилагаемого к рулевому колесу.

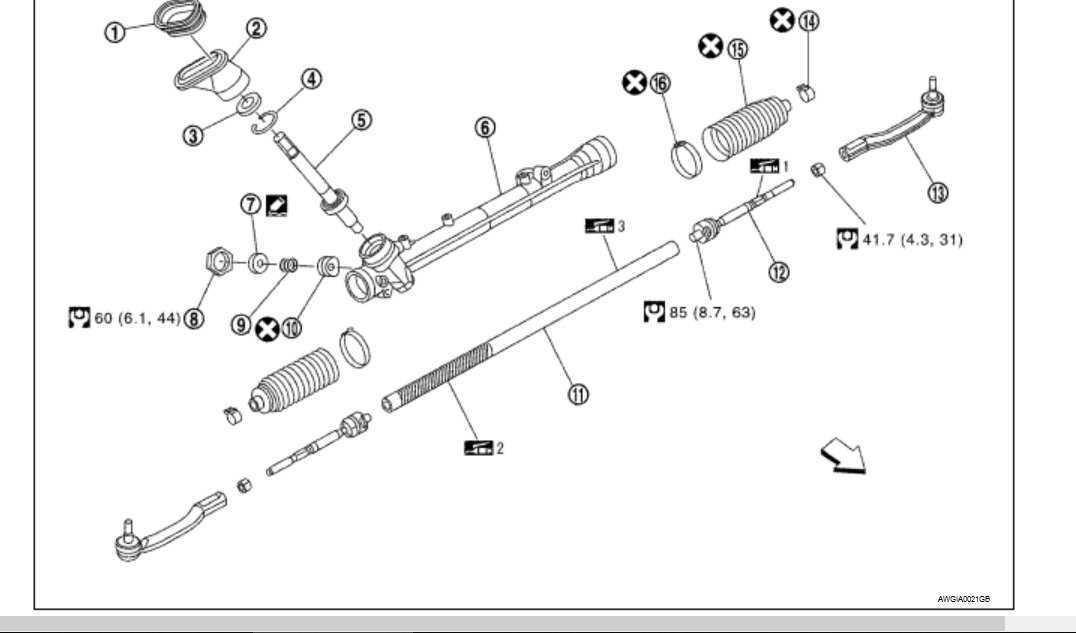

Из чего состоит рулевая рейка

тяги руля и наконечники, крепящиеся к выдвижным частям, предназначены для реализации вращения колес;
шестерни и зубчатая планка, посредством которых передается усилие от руля на тяги рулевого привода и колеса;
картер (корпус), внутри которого расположены основные детали;
пружины, обеспечивающие герметичное прилегание рейки к шестерне;
подшипники, служащие для легкого маневрирования и поворотов рейки;
ограничители, задающие максимальную величину реечного хода.

В гидравлической есть еще один элемент – гидроусилитель руля. Он устанавливается после рулевого колеса и помогает облегчить усилие, затрачиваемое на его поворот. Насос ГУР включается в работу при помощи двигателя посредством ременной или шестеренчатой передачи.

Симптомы неисправностей

Как уже говорилось ранее, рулевая рейка может работать совместно с гидроусилителем, либо с электроусилителем. Мы сравнивали ГУР и ЭУР, и пришли к определенным выводам.

Если РР имеет какие-то проблемы, это сразу будет видно по поведению автомобиля. Чаще всего проявляются такие симптомы:

при повороте руля со стороны РР исходят посторонние звуки в виде стука;
у руля четко ощущается люфт;
поворачивая руль, колеса разворачиваются на меньший или больший угол, нежели обычно;
усложняется контроль над авто;
когда баранка находится в центральном положении, усилия вообще не ощущается, его нет;
усилия может не быть и при повороте руля, но после прогрева рабочей жидкости (в гидроусилителе) все нормализуется.

И чаще всего проблема в том, что рейка разболталась. Это еще не гарантия того, что узел полностью вышел из строя. Порой подтяжка позволяет вернуть РР к прежнему уровню работоспособности.

Как поменять генератор

Бывает и такое, что автомобилистам приходится сталкиваться с необходимостью узнать, как правильно снять генератор с Nissan Tiida.

Сами автолюбители считают, что в снятии генератора на Nissan Tiida ничего сложного нет, но работа потребует терпения и выдержки. Покупать специальные инструменты или оборудование также не придётся.

Но если планируется разборка с последующим ремонтом, то тут стоит подумать. Восстановление генерирующего устройства — задача сложная. И не всегда она даёт положительный результат. Реанимированный генератор может работать неправильно. От этого может пострадать вся электрическая система автомобиля, а также чувствительная электроника.

Поэтому в большинстве случаев проводится полноценная замена генератора на Tiida. Вместо старого изношенного узла устанавливается новая деталь. Желательно оригинальная.

Пошагово замена выглядит следующим образом:

выключите зажигание, вытащите ключ из замка и дайте горячему двигателю остыть;
скиньте минусовую клемму с аккумуляторной батареи;
снимите расширительный бачок и отсоедините трубки;
далее отключите жгут с проводами генератора, который крепится к кузову;
снимите крепление расширительного бачка и потяните его вверх;
далее демонтируйте ремень, который отвечает за работу генератора и кондиционера;
чтобы это сделать, ослабьте гайку натяжного ролика, после чего прокрутите болт регулировку против движения часовой стрелки;
за счёт этого натяжение ремня начнёт ослабевать;
если полностью открутите гайку натяжителя, тогда его можно будет демонтировать, а также поменять подшипник;
теперь скиньте сам ремень, параллельно проверив текущее состояние подшипника на компрессоре;
отключите клемму обмотки возбуждения, открутите силовой плюс от генерирующего устройства;
заземление представлено в виде чёрного провода, для снятия которого возьмите небольшой короткий ключ;
сам генератор удерживается с помощью 3 болтов;
2 из них располагаются впереди и ещё один сзади;
первые два откручиваются легко, без проблем;
для откручивания нижнего болта сначала демонтируйте нижнюю пластиковую защиту;
в этом случае лучше забраться под автомобиль и работать оттуда;
покрутив генератор, выберите то положение, в котором он сможет пройти наружу;
двигайтесь в сторону бачка омывателя, и тогда генератор получится извлечь.

На этом процедура демонтажа завершена.

Остаётся только приобрести и подготовить новый генератор, а также выполнить сборку узла в обратной последовательности.

Насколько это сложная задача, каждый владелец Nissan Tiida решит для себя сам. Но тот факт, что выполнить работу можно и без посторонней помощи, не поддаётся сомнению.

Куда сложнее разобрать узел, а также восстановить его работоспособность, меняя те или иные компоненты генератора, перепаивая микросхемы и пр. Здесь лучше обратиться за квалифицированной помощью, а самым правильным решением станет установка нового оригинального генератора на Nissan Tiida.

Приходилось ли подтягивать или менять ремень генератора на хэтчбеке или седане Nissan Tiida? Что послужило поводом для проведения работ? Как обнаружили неисправность? Сколько километров машина прошла на старом ремне? Возникала ли необходимость в замене генератора? Что стало причиной?

Подпишитесь, оставляйте комментарии, задавайте свои вопросы и рассказывайте о нас друзьям!

Часто задаваемые вопросы

Как проявляются проблемы с рулевой рейкой?

Характерные признаки неисправности рулевой колонки: стук при проезде неровностей, неадекватное поведения руля (заклинивание, люфты), отсутствие обратной связи с колесами, отклонение от траектории при прямолинейном движении. На автомобилях с ГУР возможно самопроизвольное вращение руля, появление следов жидкости под автомобилем.

Как быстро проверить рулевую рейку не снимая?

Для предварительной быстрой проверки рулевой рейки достаточно ударить по боковой части шины колеса стоящего автомобиля. Если при этом будет слышен характерный стук, скорее всего, неисправна рулевая рейка или наконечники.

Как проверить контрактную рулевую рейку?

Самостоятельно проверить контрактную рулевую рейку можно визуально, убедившись в отсутствии повреждений на корпусе, а также вращая рулевой вала и наблюдая за работой механизма. Состояние зубцов и втулок можно продиагностировать лишь косвенно по отсутствию люфтов. Более достоверная диагностика контрактных и б/у рулевых реек возможна на стенде в СТО.

Как долго можно ездить с неисправной рулевой рейкой?

Это зависит от характера повреждений. Износ опорных втулок проявляет себя в основном лишь посторонними звуками, что никак не отражается на управлении. Нарушения в работе гидросистемы, разрушение подшипников или износ зубьев червячной пары могут привести к увеличению люфта руля свыше допустимого, его неравномерному вращению и заклиниванию. Ездить на машине с такой неисправностью опасно, поэтому при первых признаках неполадок необходимо проверить и отремонтировать или заменить рулевую рейку.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.
