Как установить led лампы на ваз 2110: пошаговая инструкция

Куда ставят лампы H3

Лампы H3 — это галогенные лампы мощностью в 55 Вт. Их чаще всего ставят в противотуманные фары, так как они обладают определенным световым потоком и плотностью светового луча, что значительно улучшает видимость в условиях низкой видимости. Кроме того, лампы H3 могут использоваться и в дальнем свете, и в ближнем свете, но это встречается гораздо реже

Однако, стоит знать, что подобные лампы, имеющие такую мощность, использовать следует осторожно, так как вы можете просто слепить других участников дорожного движения. Поэтому при установке следует соблюдать определенные требования и нормы

Проверка работоспособности и закрепление ламп

После того как вы установили LED лампы на вашу ВАЗ 2110, необходимо проверить их работоспособность.

Включите автомобиль и включите передние и задние фонари. Убедитесь, что все лампы светятся ярко и правильно.

Если вы обнаружите, что лампы не работают, убедитесь, что они правильно установлены. Проверьте всю проводку и убедитесь, что все контакты безопасно прикреплены.

Если лампы все еще не работают, возможно, проблема заключается в электрической системе автомобиля. Обратитесь к специалисту для диагностики и ремонта.

Если лампы работают, переходите к закреплению и фиксации их на месте. Убедитесь, что все крепления и фиксаторы безопасно закреплены, чтобы предотвратить падение ламп во время движения.

Осмотрите лампы и убедитесь, что они не приводят к искажению или преграде видимости других автомобилей на дороге. Если лампы мешают видимости другим водителям, обратитесь к специалисту для настройки их положения.

Теперь вы успешно проверили работоспособность и закрепили LED лампы на вашей ВАЗ 2110. Они должны обеспечивать яркое и эффективное освещение в течение длительного времени.

Описание рабочего процесса

Рассмотрим два варианта – когда нужна только замена лампы ближнего света на ВАЗ 2110 и когда необходимо снятие всей конструкции для ремонта и обслуживания.

Замена лампы

Для проведения данного процесса вам не нужен никакой дополнительный инструмент, достаточно приобрести новые лампы, их тип Н1 60/55 Ватт для совмещенных вариантов и Н7 55 Ватт для отдельных конструкций.

Светодиодная лампочка ближнего света на ВАЗ 2110 – отличное решение, которое отличается высоким качеством работы и долговечностью, единственный существенный недостаток – высокая цена

Рабочий процесс производится следующим образом:

В первую очередь необходимо открыть капот и зафиксировать его , так как доступ к корпусу элементов не затруднен ничем, вам не придется дополнительно разбирать какие-либо системы для того, чтобы увеличить удобство процесса. Единственное – с правой стороны нужно снять аккумуляторную батарею.
Мы рекомендуем надевать перчатки , так как под капотом много выступающих элементов, о которые можно поцарапать руки.
Перед началом работ в обязательном порядке нужно снять клемму с аккумулятора , это нужно при проведении любых работ с электрооборудованием автомобиля, чтобы предотвратить повреждение системы и избежать поражения электрическим током.
Замена лампочки ближнего света на ВАЗ 2110 начинается со снятия пластиковой заглушки , расположенной за местом установки нужной нам лампы. Тут все очень просто и быстро: аккуратно проворачиваете элемент против часовой стрелки примерно на пол-оборота и снимаете его.

Заглушка должна быть целой и плотно прилегать к корпусу, иначе внутрь будет попадать влага и пыль, что вызовет неисправности в системе и коррозию на металлических элементах

Далее необходимо снять соединительную колодку , это также делается очень просто: нажимаете на фиксаторы по сторонам корпуса и тянете узел от фары. Нельзя тянуть за провода ВАЗ, так как вы можете нарушить контакты, да и фиксаторы не выпустят фишку из посадочного места. После снятия отодвиньте узел в сторону, чтобы он не мешал вам в дальнейшем.
После этого нужно аккуратно отщелкнуть фиксатор , для этого просто нажмите на него с двух сторон и выведите из зацепления с крючками на корпусе. Все очень просто, и вы без труда разберетесь, как сделать это, когда увидите конструкцию воочию.

Когда все вышеописанные работы проведены, остается только извлечь лампу из корпуса и заменить ее на новую . При этом всегда держите ее за цоколь, дотрагиваться до стеклянной части категорически запрещено, так как жир с кожи является причиной перегрева отдельных участков и быстрого выходя элемента из строя.
Сборка производится в обратном порядке , после этого тот же процесс повторяется и со второй фарой, обычно все работы занимают не более получаса.

Снятие фары

Иногда требуется ремонт отдельных элементов или замены фары целиком, также бывают случаи, когда разъем не снимается и для его демонтажа лучше снять всю конструкцию.

Процесс выполняется в следующей последовательности:

Вначале нужно снять решетку радиатора, чтобы можно было добраться ко всем креплениям.
Далее необходимо отвернуть три болта, чтобы освободить корпус, место их расположения показано на фото ниже.

Со стороны крыла отверткой аккуратно поддевается декоративная накладка, расположенная снизу, когда вы освободите ее от фиксатора, то аккуратно отщелкивайте, пока она полностью не выйдет.
Снизу вы увидите еще один болтик с головкой на 10, который фиксирует блок-фару к кронштейну, его также нужно отвернуть.
Далее вытаскиваете корпус вперед, после чего необходимо взяться за корпус гидрокорректора и аккуратно провернуть его по часовой стрелке на 90 градусов, после чего данный узел можно извлечь из корпуса.

Расположение ламп на приборной панели ВАЗ 2110

Чтобы заменить ту или иную лампочку, нужно четко знать ее местонахождение. Рассмотрим приборную панель автомобиля ВАЗ 2110 и выясним, какая лампочка за что отвечает.

При желании вместо ламп накаливания в приборную панель ВАЗ можно установить светодиоды – они выпускаются на такое же напряжение с такими же типоразмерами и могут быть с патроном или без него. Кстати, в последних модификациях на десятки ВАЗ уже установлены светодиодные источники света.

Открываем с десяток коробок с предохранителями и находим предохранитель, отвечающий за питание подсветки. Он должен плотно входить в гнездо и контакты не должны окисляться. Заодно проверяем состояние предохранителя: возможно, он перегорел из-за перенапряжения или просто оказался неисправным.

Для проверки токопроводящих следов на плате придется однозначно снять защитную крышку с панели ВАЗ. Откручиваем 10 саморезов и внимательно осматриваем направляющие. Они не должны быть окисленными или белыми. Этой же резиной удалите налет. При обнаружении пригоревшего или сгнившего следа восстанавливаем контакт паяльником и куском луженой проволоки.

В этом случае, как правило, перегорает предохранитель или перегорает провод в месте короткого замыкания. Замените предохранитель на новый с таким же номиналом. Если он снова загорится, дело в закрытии – вам нужно будет найти его, пройдя по жгуту. Это может быть довольно сложно, поскольку ремни безопасности расположены под приборной панелью. Однако это необходимо сделать, чтобы найти и устранить короткое замыкание.

Если предохранитель не перегорел и лампа не загоралась, то тоже имеет смысл поискать перегоревший провод.

Если вы внимательно прочитали эту статью, вы легко сможете самостоятельно заменить подсветку и подсветку дисплея на панели приборов ВАЗ 2110, а при необходимости найти и устранить неисправность без помощи специалиста.

Добрый день уважаемый читатель.

Автомобильная промышленность не стоит на месте, конструкция автомобилей постоянно совершенствуется. Этот процесс коснулся и осветительных приборов. Сначала на смену традиционным галогенным лампам пришли ксеноновые фары, затем стали появляться еще более совершенные светодиодные лампы.

В наше время светодиодные фары в основном устанавливают на дорогие модели автомобилей, поэтому многие автовладельцы хотят устанавливать светодиоды самостоятельно. В этой статье мы рассмотрим штрафы за диодные лампы в фарах, которые могут быть получены в различных ситуациях.

Что лучше поставить: галогеновые, светодиоды или ксенон?

Как уже было сказано, фары для ВАЗ 2110 предназначены для галогенных ламп. Это значит, что по закону устанавливать в них светодиодные лампы или ксенон нельзя. Согласно части 3 ст. 12.5 КоАП РФ вас могут лишить прав на срок до года.

Есть мнение, что в Киржач можно законно установить ксенон из-за другой конструкции и наличия блока линзы. На самом деле это не совсем так. Для законности установки ксенона на автомобиль вы должны выполнить следующие требования Постановления Правительства РФ от 10.09.2009 N 720 (ред. от 15.07.2013, с изм. от 08.04.2014) “Об утверждении технического регламента о безопасности колесных транспортных средств”:

То есть нужны автокорректор угла наклона и омыватель, а также прозрачное стекло перед линзой. Но это еще не всё. Нужно в ГИБДД подать заявление на внесение изменений в конструкцию, на основании которого, если вашу переделку одобрят, вам выдадут заключение. Само заключение можно получить, обратившись в НАМИ-ПТИА-ФОНД, а само переоборудование должно производится в сертифицированном сервисе. Говоря простым языком, установить ксенон законно можно, но довольно сложно.

Со светодиодными фарами дело обстоит двояко: с одной стороны, фары предназначены для галогеновых ламп, а с другой стороны, светодиодные лампы маркируются также – H1, что косвенно говорит о соответствии галогену.

Шаг 1. Подготовьте необходимые инструменты

Инструменты:

Отвертка Phillips №2
Отвертка плоская
Ножницы
Инструмент для снятия зажимов
Перчатки

Необходимо обязательно выключить фары перед началом монтажа

Пояснения к инструментам:

Отвертка Phillips №2 используется для откручивания винта крепления фары в крыло автомобиля. Отвертка плоская служит для снятия зажимов, фиксирующих резиновую прокладку на фаре. Ножницы используются для обрезания излишков провода. Инструмент для снятия зажимов позволит быстро и легко снять кабельные зажимы, держащие кабель на месте. На руки желательно надеть перчатки, чтобы не загрязнить руки.

Лампы ближнего света ВАЗ-2110: виды, выбор, замена

Но специалисты утверждают, что толку от светодиодной лампы мало. Не стоит обольщаться рекламой, в которой говорится о супер-яркости. Лабораторные тесты показывают, что лампа ближнего света ВАЗ-2110 (цоколь h2 или h5), установленная в фару, не оснащенную адаптивной системой, освещает еще хуже, чем галогеновая. Мощность диодного изделия составляет 30 Вт. Световой поток равен 3600 К, а ресурс составляет в среднем пять лет. Цена начинается с четырех тысяч рублей за пару. Чем меньше мощность изделия, тем хуже будет качество освещения. Специалисты не рекомендуют устанавливать недорогие изделия (китайская лампа ближнего света h5 и h2). Свет диодов яркий, но он не освещает так качественно, как аналоги.

Обзор популярных галогенных изделий среди владельцев ВАЗ-2110

Владельцы этих моделей автомобилей общаются на профильных форумах, где составляют различные рейтинги самых лучших ламп. Стоит рассмотреть самые популярные варианты.

Philips Vision

Эти изделия обеспечивают на 30 % больше света, чем стандартные галогеновые модели. Кроме того, эти лампочки Philips во много раз превосходят штатные по качеству и стойкости к износу. Зачастую именно эти изделия устанавливаются на автомобили при сборке, что является показателем качества. Для автомобилей ВАЗ-2110 эта лампа имеет лучшее соотношение цены к качеству, отмечают автомобилисты.

Philips VisionPlus

Это модифицированный компанией обычный «Вижн». Лампа гораздо лучше освещает дорожное покрытие на целых 60 %. Изделие в технических характеристиках имеет более высокую светоотдачу.

Лампочки Philips X-treme Vision

Это самый мощный компонент в этой серии. Световой поток здесь увеличен на 100 % по сравнению с обыкновенной галогенной лампой. Световой пучок действительно яркий и «пробивает» даже туман.

Osram Night Breaker Plus

Лампочка «Осрам» освещает дорожное полотно на 90 % ярче, чем стандартная. Кроме того, изделие имеет свет, который на 10 % белее, чем в стандартной модели. За счет этого до 35 метров увеличивается видимость дорожного полотна. Срок эксплуатации такого изделия на 50 процентов выше обычного.

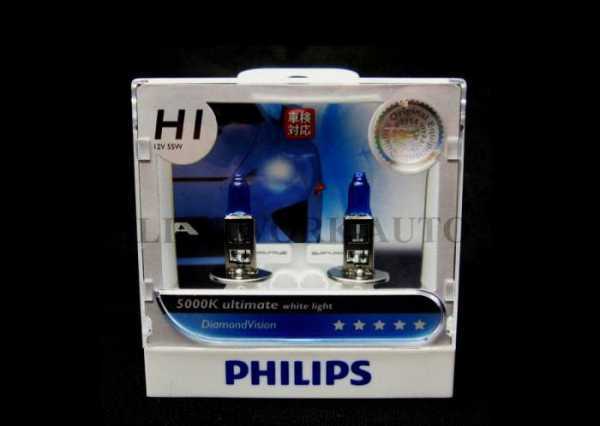

Philips Diamond Vision 5000K

Это изделие на 20 % ярче, чем стандартная лампа в системе оптики автомобилей ВАЗ-2110. Ближний свет с этой лампой максимально приближается к естественному дневному. При цене выше всех остальных решений технические характеристики от этого бренда тоже в несколько раз выше. Продукт имеет отличное качество сборки и высокий ресурс эксплуатации.

Osram CoolBlue

Эта лампочка «Осрам» отличается высокой цветовой температурой, которая составляет 5000 К. Автомобилисты говорят, что световой пучок очень белый и яркий. При этом глаза водителя совершенно не утомляются, а освещение дорожного полотна — на высоте

Встречных водителей лампа не слепит, что тоже немаловажно

О выборе светодиодных изделий

Выбор действительно качественных светодиодных ламп на современном рынке невелик. Это все те же бренды, которые выпускают галогенные лампы:

Также есть отечественные производители, например «Маяк». Эксперты провели серию независимых тестов, в ходе которых удалось создать некий рейтинг. В ходе тестов проверяли все параметры. Так, самые лучшие показатели у изделий «Осрам» и «Филипс». Это вполне ожидаемый результат. На втором месте – продукция отечественной компании «Маяк». Но при установке светодиодных ламп необходимо учитывать, рассчитана ли оптика на такое изделие. Если фара изготовлена для работы с галогенными видами, то все плюсы, которые имеет лампа, сойдут на нет. Имеет смысл купить ту же «галогенку», но с более высокой производительностью.

Заключение

Итак, мы рассмотрели представленные на автомобильном рынке лампы ближнего света ВАЗ-2110. Какие лучше? Только брендовые. Стоит отдавать предпочтение галогеновым. Ксеноновые при неграмотной установке будут слепить водителей, а светодиодные не смогут показать всего, на что способны, из-за особенностей оптики (на «десятках» стекло фары рифленое).

загрузка…

Установка диодных фар вместо галогеновых

Рассмотрим еще один вариант – полную замену галогенных фар на светодиодные. В этом случае нарушается тот же пункт 3.1, и штраф за нарушение составляет 500 рублей.

Однако и в этом случае можно узаконить светодиодные лампы. Для этого необходимо получить сертификат соответствия транспортного средства с внесенными в его конструкцию изменениями требованиям безопасности, а затем перерегистрировать автомобиль в ГИБДД.

Итак, при наличии документов на светодиодные фары можно легализовать и не платить штрафы.

К тому же ситуация намного лучше, если светодиодные фары устанавливаются на автомобили одной модели. В этом случае водитель не должен проходить проверку безопасности. Пункт 77 раздела 4 главы V Технического регламента Таможенного союза:

1) при установке комплектующих на ТС:

разработан для данного транспортного средства и прошел оценку соответствия в составе этого транспортного средства, что подтверждается документацией изготовителя комплектующих;

предоставляется производителем ТС в эксплуатационной документации;

2) при внесении серийных изменений в проект на основании разработанной и согласованной в установленном порядке проектной документации, если оценка соответствия внесенных изменений проводилась на основании этого.

Для соблюдения условий регламента необходимо установить фары, устанавливаемые на автомобили аналогичной модели. Такая замена не должна вызывать проблем при общении с сотрудниками ГИБДД.

В заключение хотелось бы отметить, что замена галогенных фар на светодиодные может вызвать проблемы в работе электроники автомобиля. Это связано с тем, что разные типы ламп имеют разное сопротивление. Так что в принципе может быть недостаточно просто поменять фары, и вам также придется поменять блок управления для них. Запомни.

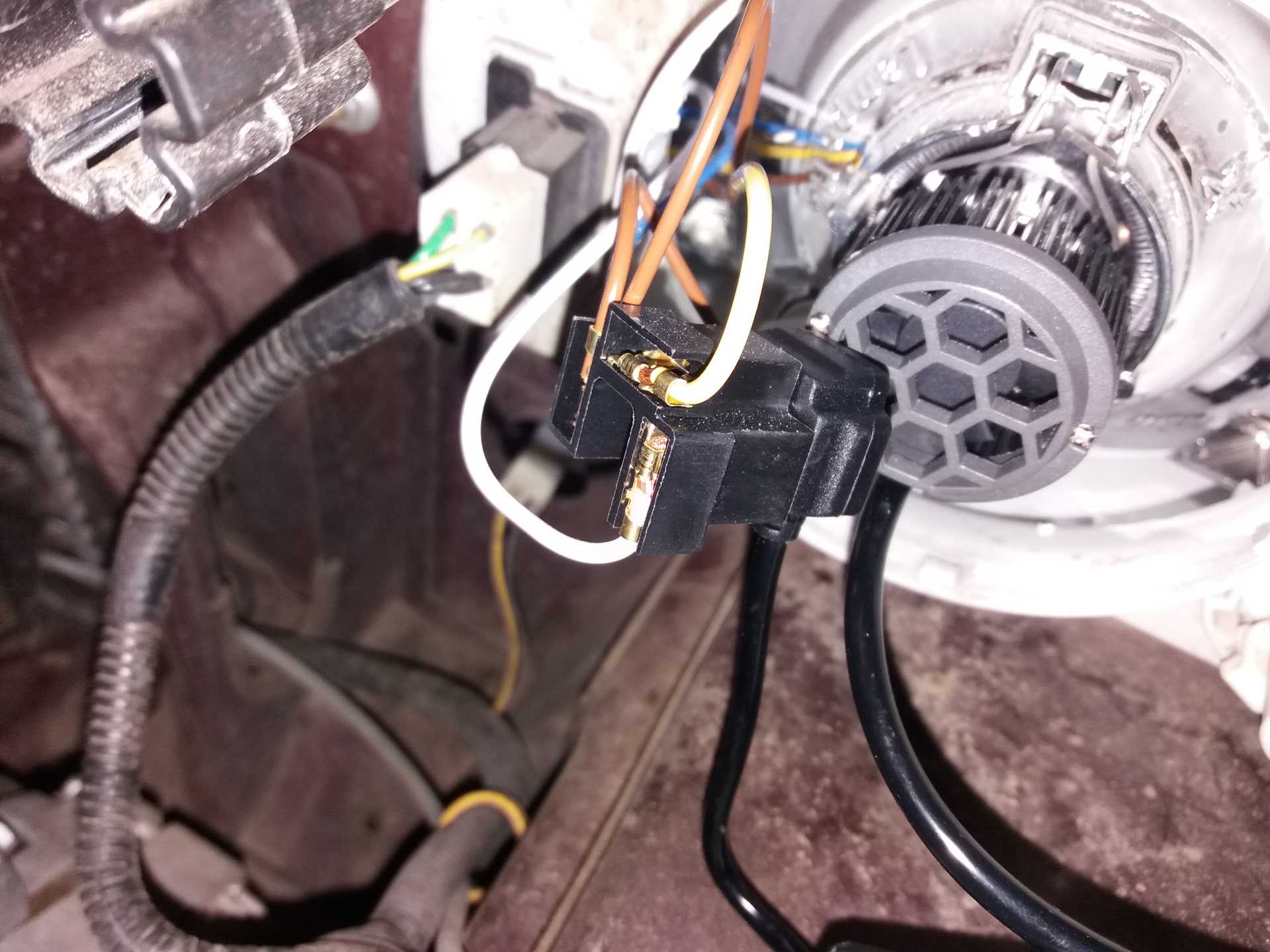

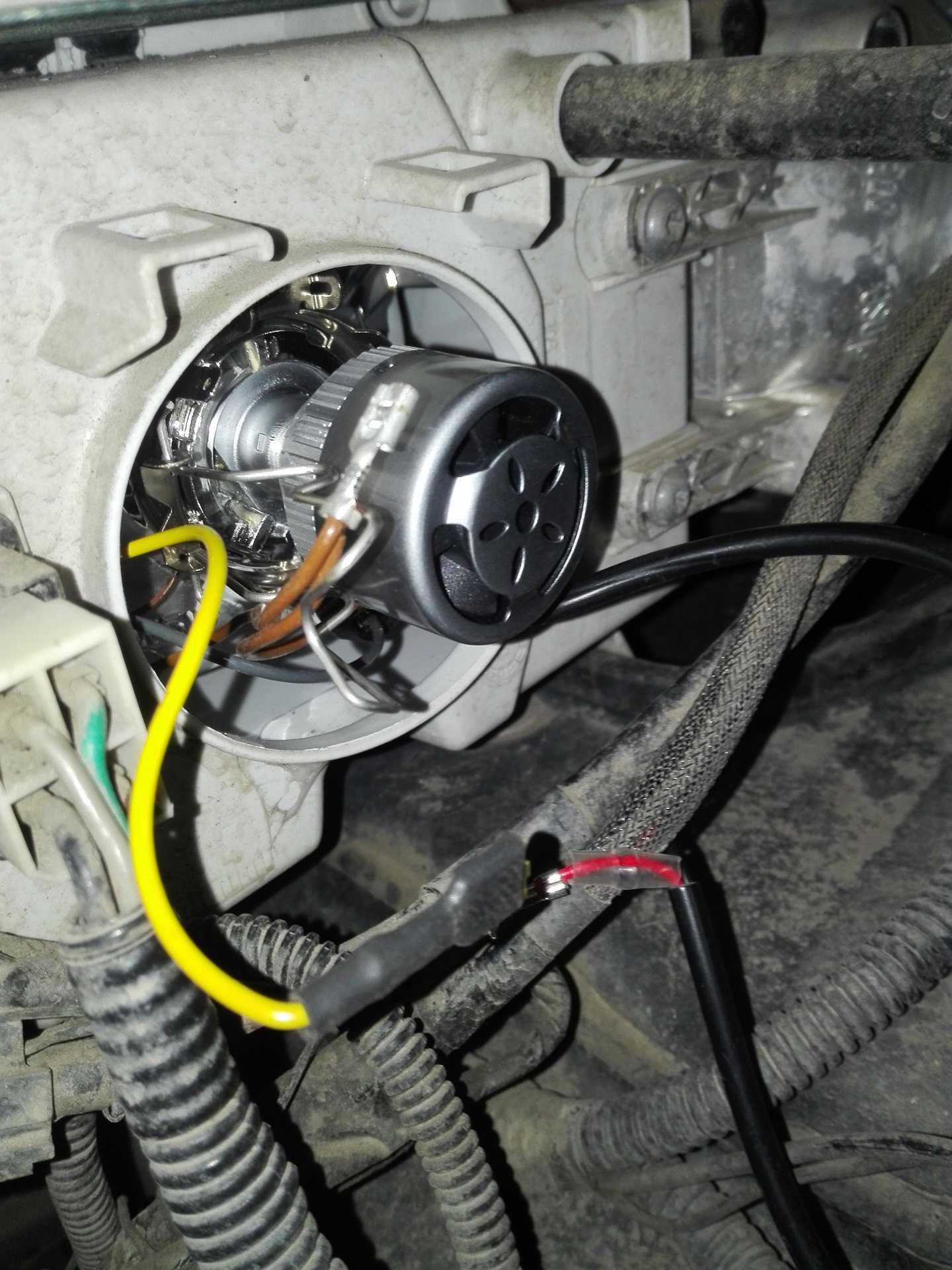

Пошаговая инструкция по подключению LED лампы

Следуя этой пошаговой инструкции, вы сможете успешно подключить LED лампу на ВАЗ 2110 в ближний свет.

Подготовка материалов и инструментов:LED лампа с соответствующим цоколем;
Набор отверток;
Защитные перчатки;
Кусачки, при необходимости;
Изолента;
Определитель проводов.

Выключите зажигание и отсоедините провод от терминала аккумулятора. Это необходимо для предотвращения возможного короткого замыкания или повреждения электрической системы автомобиля.
Снимите капот и найдите фару, в которую вы будете устанавливать LED лампу. Обычно фары находятся в передней части автомобиля и имеют крышку, которую необходимо открыть.
С помощью набора отверток отворачивайте крепления крышки фары, чтобы получить доступ к галогенной лампе.
Осмотрите галогенную лампу и найдите провода, которые подключены к ней.
При помощи определителя проводов, определите провода, отвечающие за ближний свет автомобиля. Обычно это провода с определенным цветом, например, безопасные провода заземления обозначаются черным цветом.
Отсоедините провода от галогенной лампы, следуя инструкции, прилагаемой к вашей LED лампе. Обычно это делается, сжимая металлические клипсы или разъемы, удерживающие провода.
Подключите провода LED лампы к тем самым проводам, которые выискали на предыдущем шаге

Обратите внимание на правильность положительного и отрицательного подключения, которая также указана в инструкции к LED лампе.
С помощью изоленты оберните подключенные провода, чтобы обеспечить надежное и безопасное соединение.
Закройте крышку фары и закрепите ее, возвращая крепежные элементы на место.
Подключите провод аккумулятора обратно к терминалу и закройте капот автомобиля.
Включите зажигание и проверьте работу LED лампы в ближнем свете. Убедитесь, что освещение яркое и однородное, и что лампа работает без проблем.

Теперь, когда вы успешно подключили LED лампу на ВАЗ 2110 в ближний свет, вы можете наслаждаться ярким и энергоэффективным светом, который она предоставляет.

Какие виды фар устанавливались на ВАЗ 2110

Десятое семейство «Лады» или, как его еще называют «LADA 110», состоит из 4 моделей:

2110 – седан;
2111 – универсал;
2112 – пятидверный хэтчбек;
21123 – трёхдверный хэтчбек или, как его еще называют, купе.

Они выпускались на АвтоВАЗе с 1995 по 2009 год, однако, на заводе в г. Черкассы продолжали производиться под маркой Богдан вплоть до 2014 года. Фары на них применялись одинаковые, поэтому в статье я буду говорить «десятка» или «ВАЗ 2110», но информация применима к любому из поколений.

На «десятках» чаще всего стоят фары двух типов:

Bosch;
Киржач.

Оба варианта устроены таким образом, что за ближний и дальний свет отвечает отдельные лампы, но об этом поговорим ниже. В чем же всё-таки отличие Бош от Киржач?

Фары Bosch для ВАЗ 2110 производят в Рязани, в настоящее время эта компания называется «AL-Automotive Lighting». Каталожный номер — 2110-3711011 (левая), 2110-3711010 (правая). Это стандартные фары, в них два рефлектора – для дальнего и ближнего света соответственно. Они объединены в одном блоке со стеклом с насечками. Насечки – это ничто иное, как линза Френеля, такие стёкла еще называют рифлёными. Это нужно для формирования правильного пучка света и светотеневой границы таким образом, чтобы фары не слепили водителей встречных и идущих впереди автомобилей.

Обзор оригинальных фар Бош для “десятки” ты можешь посмотреть в этом видео:

Второй тип фар производится на ЗАО “Завод Автосвет” в г. Киржач Владимирской области, откуда и пошло их название. В фарах Киржач оптика ближнего света линзованная, стекло напротив линзы не рифлёное, а гладкое. Лампа дальнего света стоит в обычном рефлекторе, но на стекле перед ней уже есть насечки. Блок с линзой ближнего света изображен слева на фотографии ниже.

Стекло к корпусу фары Bosch 2110 крепится скобами, а на Киржачах – на герметике, что сильно усложняет разборку, в процессе которой ты можешь и вовсе повредить изделие. Сравнить конструкцию и то, как светят разные фары для “десятки”, можно, посмотрев видео:

Какие стоят лампочки

И для дальнего света, и для ближнего света с завода устанавливаются галогеновые лампы H1, отечественная маркировка АКГ 12-55-2. Выглядят они следующим образом:

Вам будет полезно ознакомиться с таблицей маркировки всех ламп, которые стоят в ВАЗ 2110.

Выводы

Установка светодиодных ламп в фары ВАЗ 2110 является возможной, но требует соблюдения определенных правил и ограничений. Перед выбором ламп необходимо уточнить их соответствие законодательным нормам и совместимость с автомобилем. Замена ламп лучше всего производить комплексно и в профессиональном сервисе.
