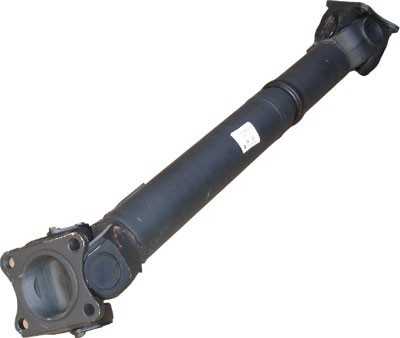

Карданный вал камаза: описание, ремонт и замена

Как правильно ставить болты на кардан камаз

Замена карданного вала своими руками

Для замены карданного вала целиком или его отдельных частей нужно выполнить определенную последовательность действий:

Первым делом проверить наличие необходимого инструмента. Нам понадобится молоток, отвертка, съемник стопорных колец, наставка из алюминия или меди, а также набор ключей. Очень часто можно обойтись всего тремя размерами последних – 12, 13 и 27.
Перед разборкой поставить метки в узлах стыковки карданного вала. Самое ответственное место – соединение с задним мостом. Обычно метки ставят зубилом или наносят при помощи краски. Простая процедура, помогающая избежать проблем от неправильной сборки. Если же пренебречь этим советом, после ремонта КВ вероятно появление вибраций или полный выход из строя деталей карданного вала.
Можно снимать КВ. Для этого при помощи ключа на 13 отвернуть болты, соединяющие подвесной подшипник и поперечную опору. Далее следует заняться гайками, удерживающими карданный вал и задний мост.
Первостепенная задача – замена крестовины карданного вала. Чтобы сделать это, нужно снять стопорные кольца. Соответствующий инструмент у вас должен иметься. Далее следует расположить кардан таким образом, чтобы крестовина оказалась на весу.
Демонтаж крестовины нужно произвести оправкой и молотком. Аккуратными ударами выпрессовать чашку.
Повернув КВ на пол-оборота, можно достать чашку, которая уже выбита. Затем приступить к извлечению второй.
Если замена карданного вала не планируется, нужно тщательно прочистить проушины, в которые вставляются чашки крестовины

Не должно остаться коррозии и грязи
Особое внимание стоит уделить местам установки стопорных колец. Загрязнения в этих местах совершенно недопустимы.
Из новой крестовины нужно извлечь чашечки и установить их в проушины КВ
Затем можно одеть на место чашку

Но осторожно – очень легко потерять иголки.
Устанавливать деталь надо таким образом, чтобы стала доступна канавка стопорного кольца. Поместить последнее в соответствующее углубление, тем самым фиксируя чашечку. После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки

То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его

После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки. То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его.

При наличии необходимых навыков заменить карданный вал целиком или отдельные его части можно за несколько часов. Главное сразу же обнаружить неисправность и незамедлительно заняться ремонтом.

Как заменить крестовины карданного вала:

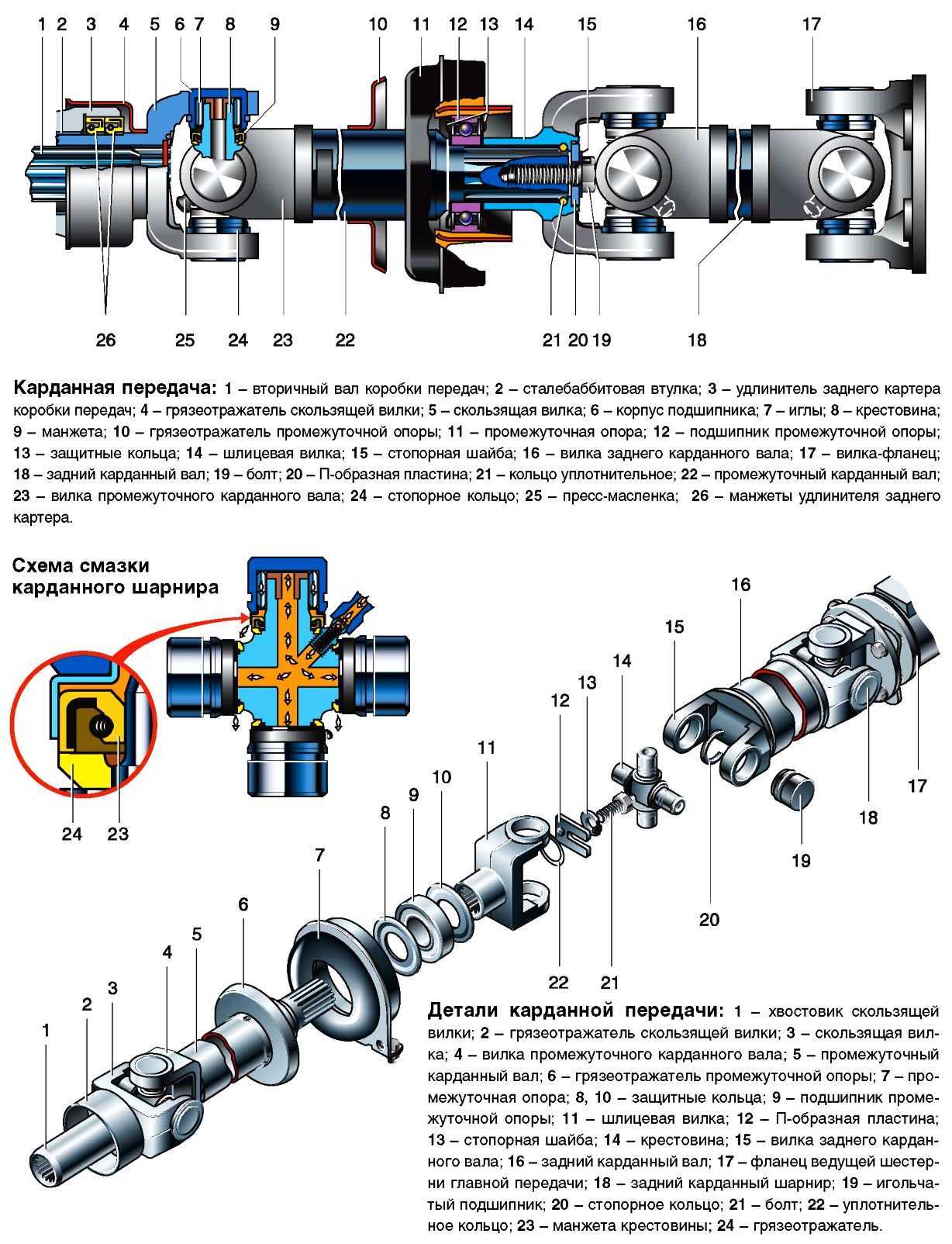

Сборка крестовины ВАЗ 2107

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»).. Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Внимание! При сборке деталей карданного вала не забывайте про метки которые вы наносили они должны совпадать. Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника. Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

После того, как вы выполнили проверку технического состояния карданного вала на автомобиле ваз 2105 и выявили определенные неисправности, можно приступать к его снятию, с целью проведения последующего ремонта. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Установите автомобиль на смотровую яму, эстакаду или подъемники. После чего переведите рычаг переключение скоростей в нейтральное положение. Далее вывесите заднее колесо.

  • На автомобиле с инжекторным двигателем предварительно необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Для этого отворачиваем гайки его крепления к шпилькам кузова и снимаем, аккуратно выведя из пространства над выхлопной трубой.
  • Далее с помощью керна сделайте метку на фланце ведущей шестерни редуктора заднего моста относительно вилки карданной передачи. Чтобы при последующей сборке кардан установить в идентичное положение.
  • После чего очистите от грязи поверхность гаек крепления вилки кардана и обработайте их проникающей смазкой, чтобы они лучше откручивались.
  • Зафиксируйте вал от проворачивания с помощью большой плоской отвертки, при этом отвертку вставляйте в том место, чтобы ее стержень так же прижимал головку болта, тем самым фиксируя его от прокручивания.
  • Рожковым ключом на тринадцать откручиваем все гайки крепления болтов и снимаем их.
  • Подвяжите карданный вал проволкой к кузову, чтобы при последующем демонтаже опор он не провисал.
  • Далее в передней части шлицевого соединения с эластичной муфтой, плоской отверткой разгибаем усики обоймы сальника.
  • Теперь сдвиньте обойму по валу.
  • Отверните гайки крепления промежуточной опоры кардана к кузову автомобиля.
  • Теперь можно снимать кардан по направлению к заднему мосту, выведя его из зацепления с эластичной муфтой и предварительно отвязав удерживающую подвязку.

На этом ремонтные работы по снятию карданного вала на автомобиле ваз 2105 завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности.

Источники

  • https://vaz-russia.ru/remont/remont-kardannogo-vala-na-vaz-2101-vaz-2107.html
  • https://remontavtovaz.ru/vaz-2107/zamena-krestoviny-kardannogo-vala-vaz-2107.html
  • https://remont-vaz2106.ru/vaz-2105-kak-snyat-kardannyj-val

Периодическое или постоянное наличие скрипа

Периодический скрип возникает при нажатии на педаль газа, а при движении накатом пропадает. В некоторых случаях появление скрипа зависит от температуры на улице, а также угла работы шарнира – крестовины или шруса.

  1. Заклинило крестовину карданного вала. Как правило, сопровождается наличием ржавых подтеков на крестовине. Шприцовка не поможет. Заклинивание означает, что произошла деформация подшипника стакана. Следующим этапом будет ее разрушение. Необходимо как можно быстрее заменить шарнир.
  2. Подклинивает Шрус кардана в рабочем диапазоне. Перебрать, внимательно осмотреть на наличие выработки и смазать, если не поможет – заменить.

Обслуживание и ремонт карданных валов «КамАЗа»

Чтобы карданная передача и все ее элементы работали безотказно, следует регулярно проверять надежность затяжки всех соединений. При проведении технического обслуживания обычно подтягивают все болты на креплениях фланцев на валах.

Также при длительной эксплуатации могут подвергнуться износу игольчатые подшипники и шейки крестовин. Все это сопровождается ускоренным износом посадочных мест в вилках и шлицевых соединениях.

При обслуживании деталей и узлов передачи следует со всей тщательностью проверять люфты в шарнирах и устранять их.

На карданных валах смонтированы шарниры. Они требуют регулярного ухода и смазки. Для этого в конструкции предусмотрена пресс-масленка.

Как работает?

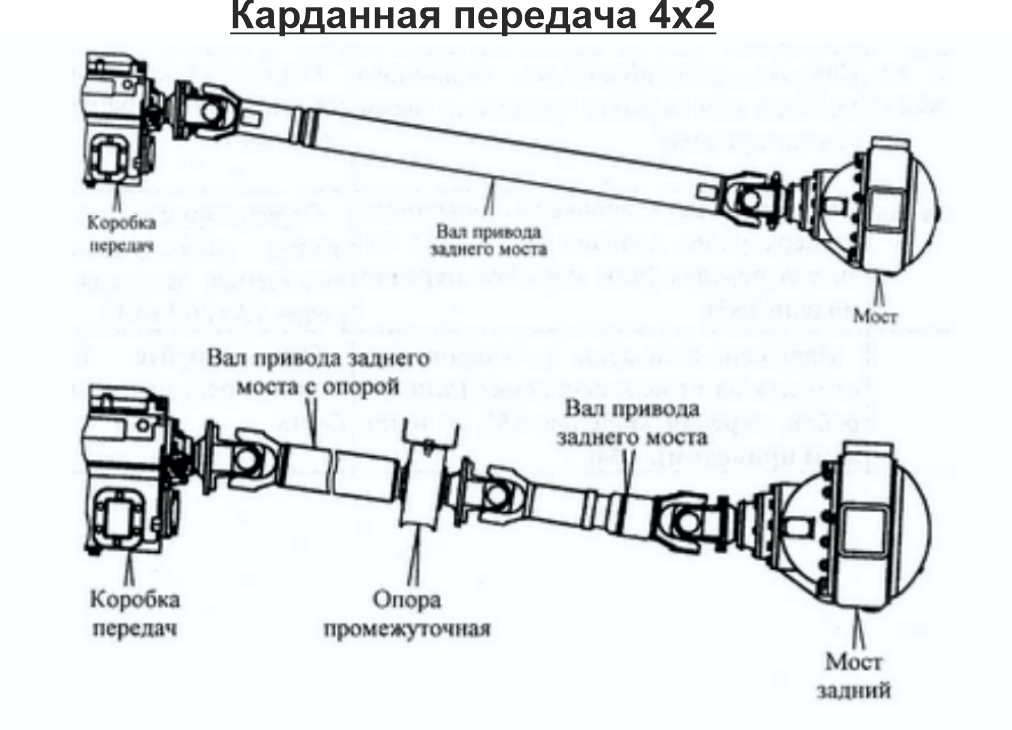

Принцип действия КВ весьма простой. Он входит в зацепление одновременно с двумя деталями – валом коробки передач и редуктором заднего моста. Когда автомобиль приводится в движение, вращается хвостовик КПП. Вместе с ним энергия крутящего момента идет на вал, а далее – на редуктор. Затем данная сила заставляет двигать колеса посредством полуосей. Если у КамАЗа два ведущих моста, они жестко соединены еще одним карданом. Энергия на второй мост автоматически передается от первого, поскольку вал жестко скреплен с механизмами. Таким образом, главная задача данного элемента – это передача крутящего момента от коробки на исполнительные механизмы. В данном случае это мост и полуоси. Если говорить о рулевой системе, то здесь вал взаимодействует с рулевой колонкой и червячным редуктором (расположен он между ними). Принцип работы элемента все тот же. Единственное, в конструкции нет подвесного – только крестовины.

Обратите внимание: если превысить угол искривления вала (с крестовинами это не более 20 градусов), потеряется опора механизма, в результате чего элемент разбалансируются. Вибрации будут переходить на раму и другие узлы автомобиля

Резиновая подушка не в состоянии гасить такие нагрузки, а подшипник будет постепенно разбиваться даже при наличии смазки.

Утечка масла в сочленении коробки и передней части карданного вала

Встречается на автомобилях со шлицевым соединением, расположенном в коробке или раздатке.

Причины появления протечки:

  1. Протечка масла происходит вследствие дефекта сальника в коробке. Уплотнительное кольцо со временем дубеет, образуя щель между подвижным штоком кардана и сальником. Устраняется заменой сальника в коробке, раздатке.
  2. Нарушение зеркала на подвижном штоке (шлицевом соединении) карданного вала. Появление на шлицах заусениц или шероховатостей. Лечиться заменой шлицов. Как временный вариант заусенцы можно зачистить шкуркой «нулевкой», уменьшающий протечку.

Как демонтируется карданный вал КамАЗа?

Сначала нужно подготовить следующий набор инструментов:

  • торцевые ключи;
  • отвертки;
  • молоток;
  • щетку по металлу;
  • медную или алюминиевую наставку.

Работы лучше производить при наличии эстакады или смотровой ямы. Сначала необходимо произвести метки, где вал крепится к муфте. Так мы исключим возможный дисбаланс при последующей установке. На втором этапе следует открутить гайки, что соединяют вал с хвостовиком заднего моста. Часто они прикипают, и их приходится выбивать молотком.

Обратите внимание: если на болтах слизанная резьба, повторной установке они не подлежат. Следует приобрести новые болты, изготовленные из закаленной стали

Дальше извлекаются фиксаторы и стопорные кольца. Последние должны находиться сверху. Затем при помощи оправки и молотка выбиваем чашку. Далее чистим проушины, смазываем канавки для стопорных колец.

Монтируется на место карданный вал таким же образом. Чтобы правильно установить крестовину, нужно снять чашки, противоположные друг другу, и заправить элемент в проушину. После этого сдвигаем деталь в сторону, надевая одновременно чашку. Помните, что при сборке нужно проверять целостность соединительных болтов. Если они повреждены, их следует заменить на новые.

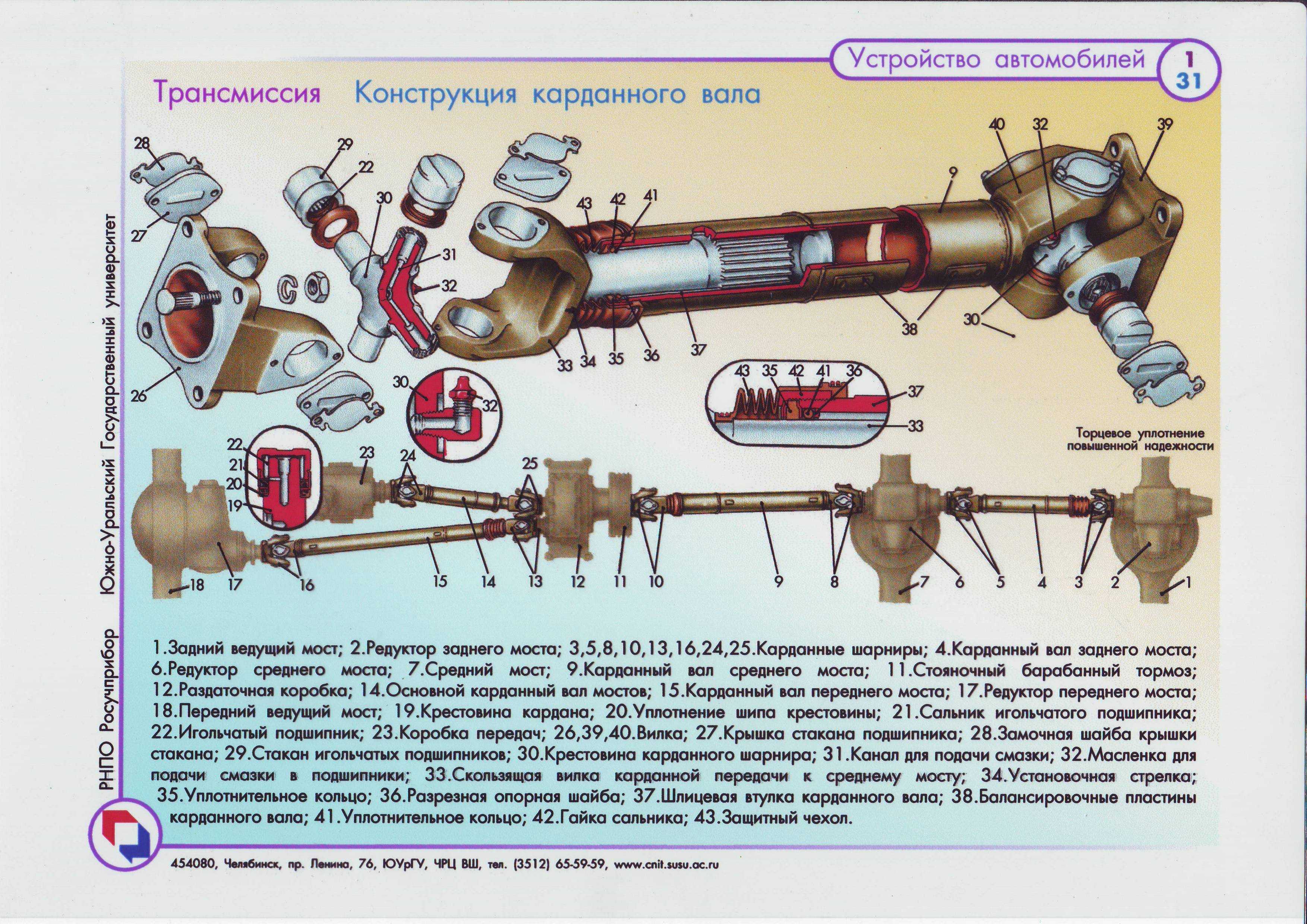

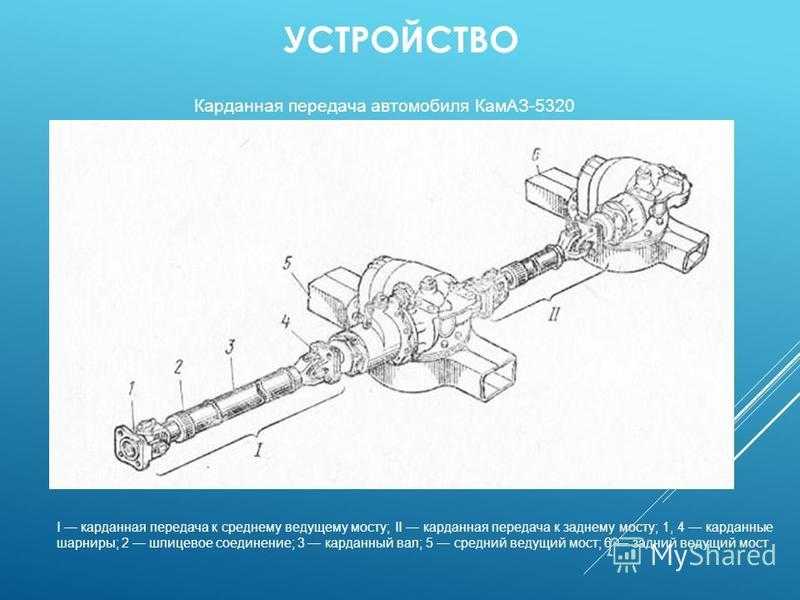

Устройство

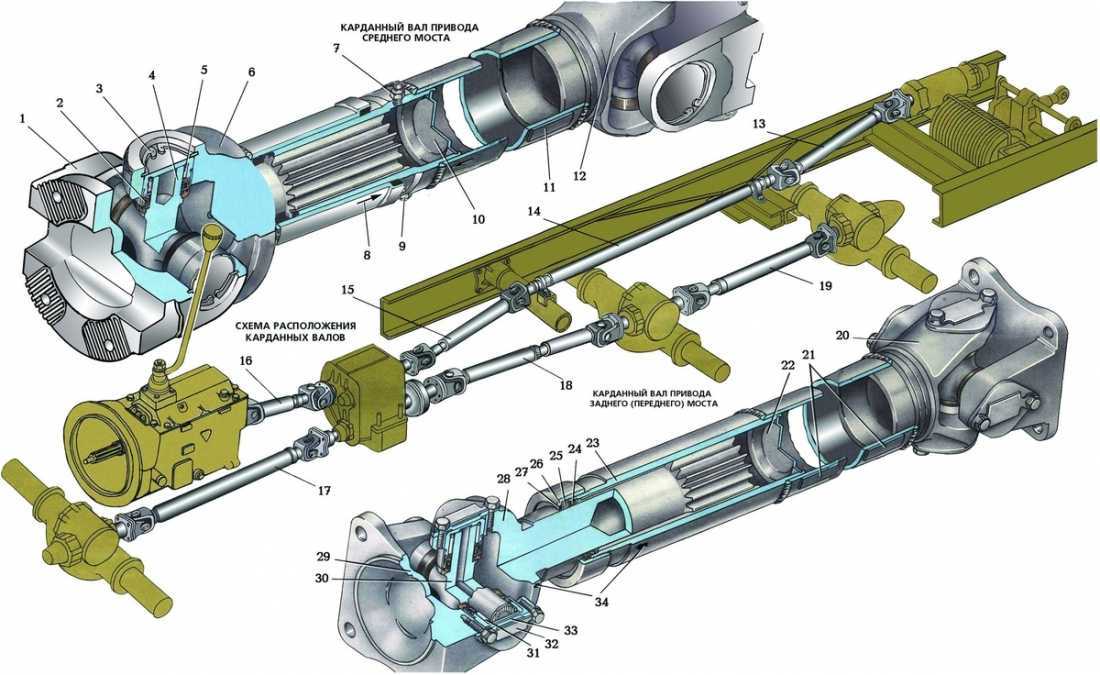

Как мы уже сказали ранее, данный механизм может состоять из нескольких секций. Все зависит от его типа и длины транспортного средства. В таком случае вал на месте излома крепится подвесным к раме. Это позволяет сэкономить место и увеличить клиренс. Сам карданный вал КамАЗа состоит из пустотелой стальной трубы, к которой присоединяются крестовые наконечники. Кроме этого, в конструкции обязательно присутствуют:

  • карданные шарниры;
  • эластичная муфта;
  • промежуточный и основной вал;
  • опора с подшипником;
  • соединительные элементы (различные болты и гайки).

Эластичная муфта выполнена из плотной резины и содержит в себе несколько отверстий с металлическими втулками. Именно сюда закрепляется конец карданного вала. Элемент может выходить из строя в случае, если крутящий момент передавался рывками и со значительными перепадами. Для чего он нужен? Эластичная муфта призвана гасить колебания и вибрации. Чтобы ее не рвало, внутри резины есть армирующие нитки. Муфта при помощи нескольких фланцев крепит передний кардан с коробкой переключения передач. Совмещаются оба механизма посредством центрирующего кольца и втулки. Первая деталь находится на валу трансмиссии, а вторая расположена во фланце карданного вала. Передний вал дополнительно оснащен шлицевыми наконечниками спереди. Сзади можно увидеть вилки карданных шарниров. Но это еще не все тонкости конструкции.

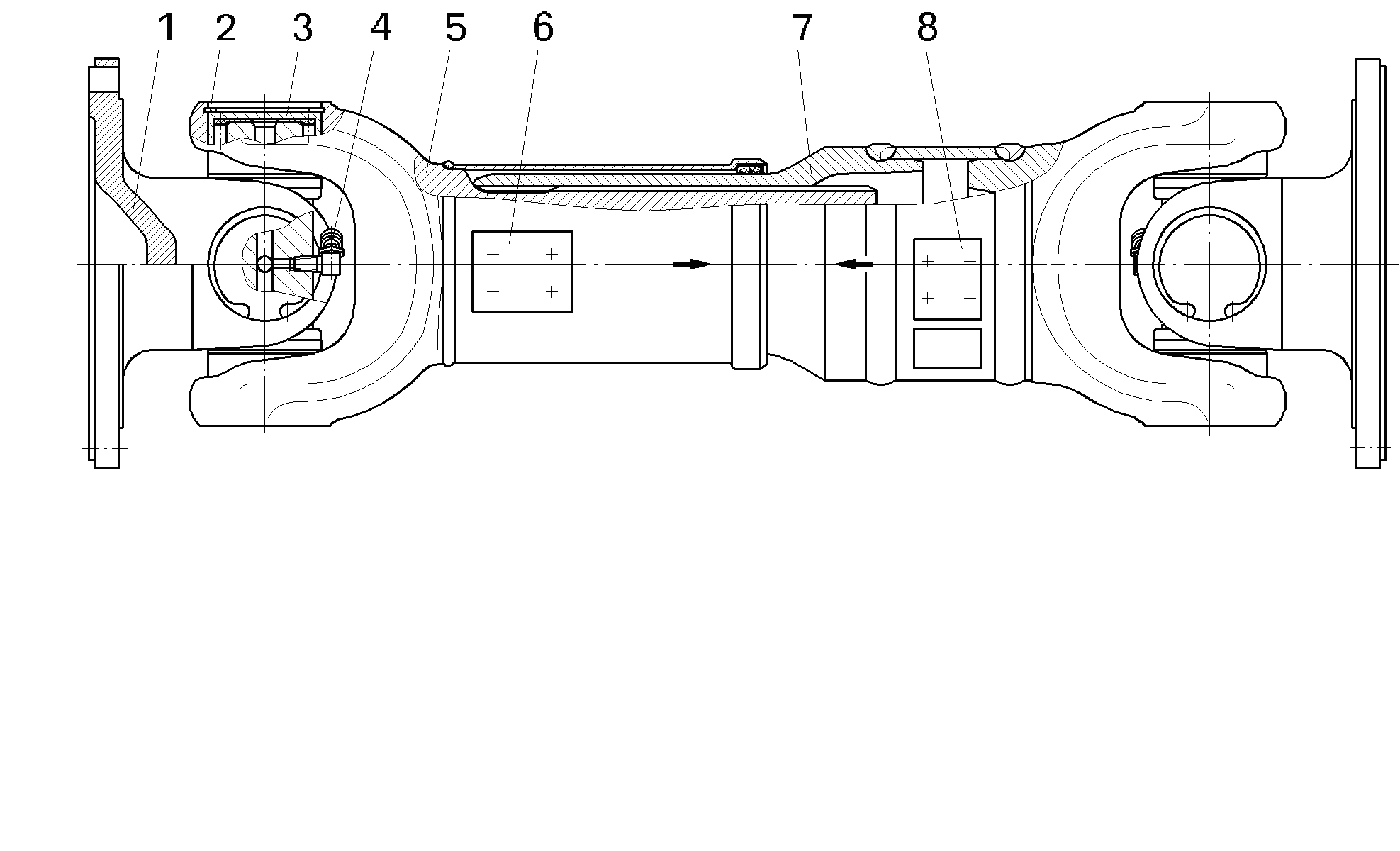

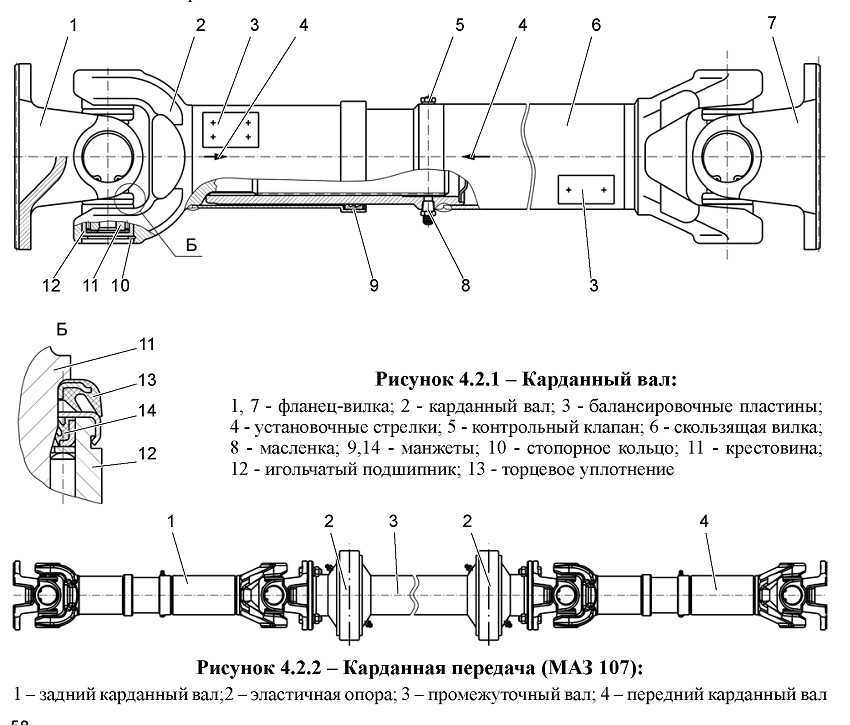

Если длина автомобиля большая, карданный вал КамАЗа разделяется на две части, что соединяются при помощи шарнира. В качестве промежуточной опоры выступает подшипник шарикового типа. Он закрепляется внутри резиновой подушки. Последняя позволяет смягчить вибрации, что будут передаваться на раму при вращении вала. Карданный шарнир изготовлен из двух вилок. Они соединяются между собой крестовиной. На ее шипах имеются игольчатые подшипники – именно они и обеспечивают вращение элемента. Данные подшипники смазываются при сборке и закрываются уплотнительными кольцами.

Почему нельзя применить вместо крестовин ШРУСы, ведь максимальный угол передачи крутящего момента у первых всего 25-30 градусов? ШРУС (шарнир равных угловых скоростей) менее ремонтопригодный и сильно подвержен воздействиям влаги. Если порвется его пыльник, шарнир придет в негодность. В этом плане крестовины для карданного вала более надежны и просты в обслуживании. Также вал на ШРУСах значительно увеличивает стоимость самого автомобиля.

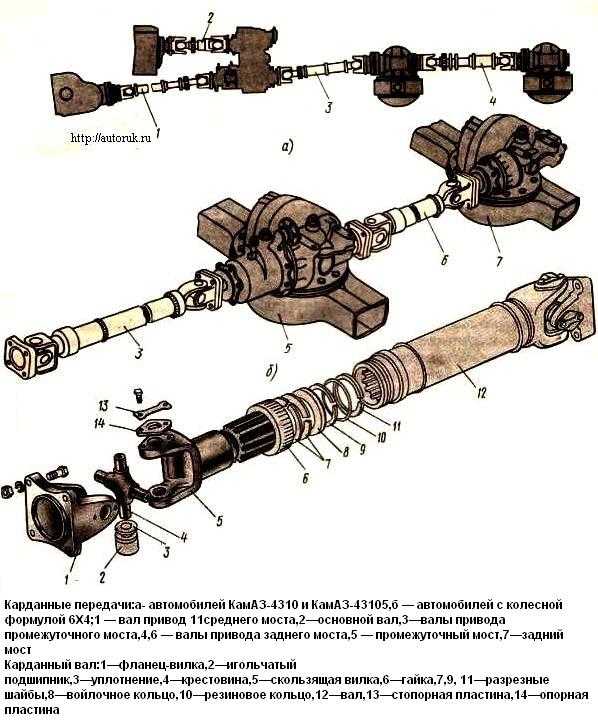

Карданная передача полноприводного автомобиля КамАЗ-4310
