Инструкция, как проверить и отремонтировать дмрв и лямбда-зонд на газели

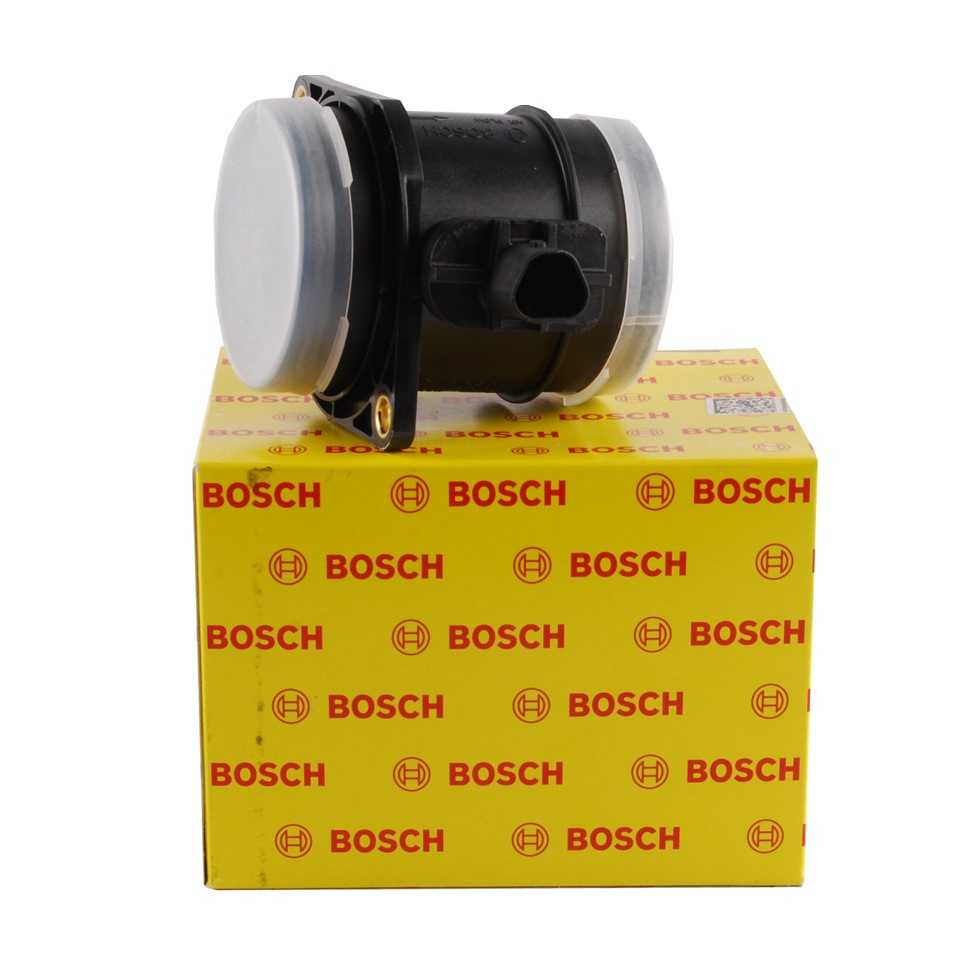

Принцип работы ДМРВ HFM5 от BOSCH на ВАЗ

Главным измерительным элементом в датчике является плёночный или проволочный элементы разогреваемый до определённой температуры. За счёт потока воздуха этот элемент охлаждается, а микросхема (обычно, она встроена в сам датчик) старается поддерживать прежнюю заданную температуру. И вот, в зависимости от того, сколько мощности потребуется затратить для нагрева данного элемента и рассчитывается проходящий потом воздуха. Информация о потоке передаётся на ЭБУ в виде аналогового напряжения, а в некоторых датчиках в виде частоты импульсов.

Измерения потока воздуха в ДМРВ производятся в пределах 0…5 В. В момент, когда машина заглушена и включено зажигания АЦП сигнал с датчика должен составлять в пределах 1 В. Идеальным считаются показания в пределах 0.996 – 1.0 В. 1.02 – 1.025 ещё допускаются, а вот напряжение больше 1.035 уже говорит о том, что измерительный элемент загрязнён или вышел из строя по другим причинам.

Неисправности и диагностика датчика абсолютного давления

При сбое работы ДАД нарушение фиксируется в памяти OBD, а на приборной панели загорается контрольная аварийная лампочка, которая сигнализирует о неисправности в двигателе. Проверку датчика проводят в зависимости от типа его конструкции. На Газелях до 1998 года выпуска ДАД комплектовался электромагнитным клапаном, который следил за показателем разрежения на впускном коллекторе. В современных автомобилях используют импульсный усилитель на пьезоэлектрическом эффекте.

Для проверки аналогового датчика потребуется вакуумный насос и манометр. Порядок проверки:

• Подсоединить переходник манометра к участку трубопровода между впускным коллектором и датчиком.
• Запустить двигатель на холостом ходу, прогрев его в течение 5-10 минут.
• Замерить степень разрежения манометром – нормативный показатель 529 мм.рт.ст.
• Снять манометр и подсоединить вакуумный насос, создав разряжение путём откачки воздуха до 55-60 мм.рт.ст. Если датчик исправен, то разряжение должно сохранятся не менее 30 секунд. В противном случае устройство подлежит замене.

Часто причиной падения разряжения становится нарушенное крепление на штуцере, либо повреждённый гибкий трубопровод. Такие неисправности можно обнаружить визуально, осмотрев внимательно магистрали и хомут крепления на штуцере.

Проверка цифрового ДАД на Газели проводится с помощью вольтметра (тестера):

• Положительную клемму вольтметра подключают к выводу датчика, отрицательный – к заземлению («+» красный провод, « – » чёрный)
• Запускают двигатель на холостом ходу, предварительно прогрев его на 4500 об/мин в течение пяти минут.
• Если датчик исправен, то напряжение должно быть в пределах от 3,2 до 4 Вольт.

В случае поломки ДАД не подлежит ремонту. Замену производят при отключенном электропитании, сняв клемму «минус» с аккумуляторной батареи.

Выбор нового датчика абсолютного давления на Газель зависит от типа двигателя и года выпуска автомобиля. Большинство агрегатов ГАЗ стандартизировано под отечественные комплектующие: например, ДАД для Газель Бизнес 4216, артикул 110308-0239010, также подходит для УАЗ 409. Стоимость такого датчика составляет около 450 рублей.

Возможные неисправности контроллера

О неисправностях устройства могут сообщить следующие ошибки:

1. Р0131, Р0132. Эти ошибки говорят и слишком низком или очень высоком уровне сигнала с датчика кислорода.
2. Р0134. Блок управления не зафиксировал активность лямбда-зонда.
3. Р0135. Такая ошибка может свидетельствовать об обрыве электроцепи подключения датчика, а также возможном замыкании на питание либо землю.
4. Р0133. Слишком медленный отклик контроллера.
5. Р0137, Р0138. Очень низкий или высокий сигнал со второго лямбда-зонда.
6. Р0141. Неисправность также касается второго кислородного датчика, в данном случае речь идет об обрыве цепи либо замыкании (автор видео — канал Lty D).

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Детонация

Детонация. Это несанкционированное воспламенение топливовоздушной смеси в цилиндрах силового агрегата. Если двигатель работает в этом режиме в течение длительного времени, это может привести к сильным вибрациям, а также к высоким нагрузкам на компоненты двигателя внутреннего сгорания. В конечном итоге это способствует более ускоренному износу деталей двигателя, в частности, поршней агрегата, прокладки головки блока цилиндров, колец и многого другого. Датчик детонации двигателя установлен на правой стороне ВС, сам по себе это пьезоэлектрический регулятор.

Основными компонентами устройства являются кварцевый пьезоэлектрический компонент, а также инерционная масса. Когда двигатель внутреннего сгорания работает, многие его компоненты вибрируют. В результате детонации в системе образуются более высокие колебания, в результате чего амплитуды напряжения электрических импульсов резко возрастают в блоке питания. Сами импульсы передаются на компьютер.

В соответствии с сигналами, полученными от контроллера, компьютер регулирует время зажигания до прекращения детонации. Если поврежден сам элемент или одна из электрических цепей, компьютер уведомит владельца автомобиля с помощью индикатора на приборной панели.

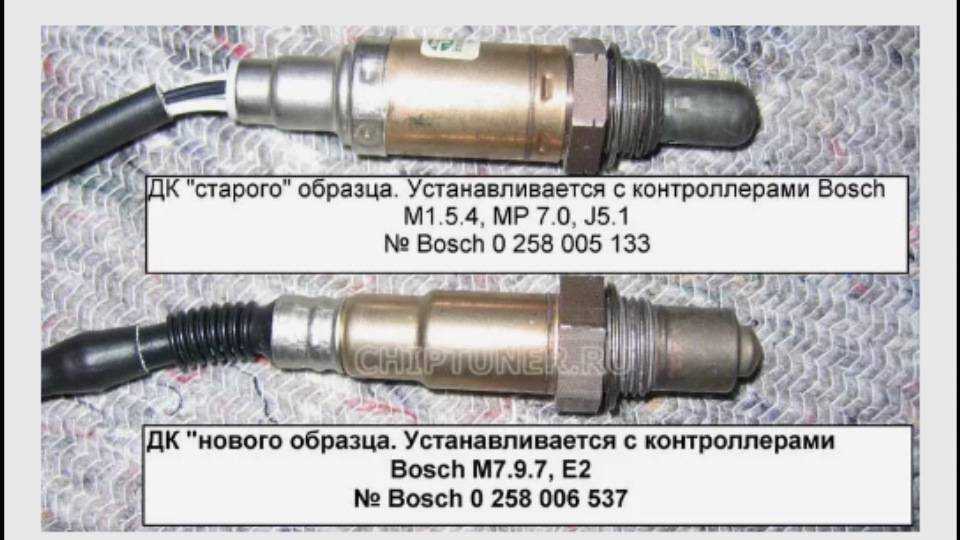

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

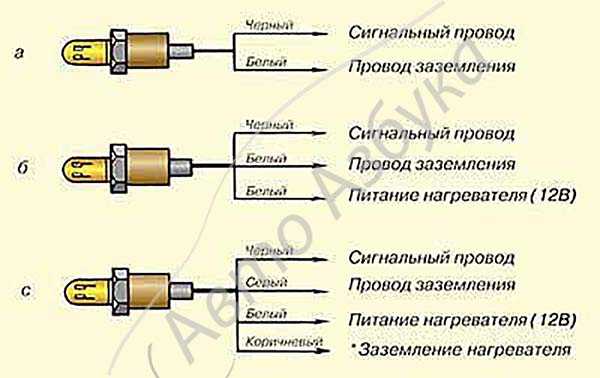

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

ДПДЗ

Монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Уровень выходного сопротивления девайса может меняться с учетом того, насколько сильно открыт дроссель. Что касается электропитания, то питается регулятор при помощи кабеля, подключенного к блоку управления. Непосредственно само подключение контроллера к колодке проводов осуществляется при помощи специального трехконтактного разъема с фиксатором. Если регулятор выходит из строя, вам необходимо просто отсоединить крепление и отключить проводку, после чего произвести замену.

Возможные неисправности контроллера и способы их устранения

В работе устройства может возникнуть несколько неисправностей:

1. Поврежден чувствительный элемент датчика — пленка или нить. Как правило, такая проблема возникает из-за износа. Отремонтировать такой регулятор теоретически возможно, но по факту это может отнять много времени и сил. Поэтому многие автолюбители просто меняют ДМРВ.
2. Засорился расходомер. Такая проблема обычно проявляется в результате длительной эксплуатации датчика. Засорение устройства, особенно при постоянно эксплуатации авто в городском режима — вполне нормальная ситуация. Проблему можно решить путем очистки расходомера или его замены.
3. Еще одна неисправность — повреждение контактов или их окисление. Повреждением может произойти в результате долговременной работы расходомера в условиях вибраций, а окисление может быть вызвано высокой влажностью или той же длительной эксплуатацией. В любом случае, повреждение штекера можно попытаться отремонтировать, но если не выйдет, разъем всегда можно заменить. Что касается окисления, то такую проблему можно решить путем зачистки контактов. Для этого может использоваться железная строительная или зубная щетка.
4. Повреждение проводки. Не совсем неисправность самого расходомера, но если на участке электроцепи произойдет обрыв, то устройство может перестать работать. Соответственно, это также отразится на работоспособности мотора (автор видео — канал Простое Мнение).

Какие симптомы позволяют определить неисправность расходомера:

• на приборке появился индикатор, свидетельствующий о необходимости проверки двигателя;
• автомобиль стал больше потреблять топлива;
• на холостых оборотах мотор работает нестабильно, сами обороты постоянно плавают;
• автомобилю требуется больше времени для набора скорости, динамика снижается;
• мощность мотора в целом стала более слабой;
• из-за неработающего расходомера водитель может столкнуться с трудностями запуска двигателя, в некоторых случаях его пуск вовсе не возможен.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Датчик массового расхода воздуха (ДМРВ) на двигателе ЗМЗ-409 расположен между шлангом воздушного фильтра и шлангом впускной трубы и предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация с датчика массового расхода воздуха позволяет блоку управления определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0.1 секунды.

В зависимости от комплектации и типа электронного блока управления на двигателях ЗМЗ-409 могут устанавливаться датчики массового расхода воздуха с чувствительным элементом выполненным в виде токопроводящей пленки нанесенной на керамическую основу, или в виде платиновой нити. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.

Чувствительный элемент датчика построен на принципе терморезистивного анемометра. Он нагревается электрическим током и его рабочая температура поддерживается постоянной. Если поток воздуха через датчик увеличивается, то чувствительный элемент начинает охлаждаться, а схема управления ДМРВ увеличивает ток его нагрева до тех пор, пока его температура не восстанавливается до первоначального уровня.

Таким образом величина тока нагрева чувствительного элемента пропорциональна расходу воздуха. Одновременно вторичный преобразователь датчика массового расхода воздуха преобразует ток нагрева элемента в выходное напряжение постоянного тока.

Конструктивно ДМРВ состоит из пластикового корпуса выполненного в виде патрубка на концах которого установлены защитные решетки. В корпусе размещен чувствительный элемент, а в верхней части датчика размещены плата вторичного преобразователя закрытая герметичным пластмассовым корпусом, и контактная вилка соединителя, которая в зависимости от типа датчика имеет разную форму и количество выводов.

Совместно с блоком управления Микас 7.2 могли устанавливаться датчики массового расхода воздуха Bosch HFM5-4.7 0 280 218 037, Siemens HFM62C/11 или НПП АВТЭЛ 20.3855 с пленочным чувствительным элементом. С блоком Микас 11 — Siemens HFM62C/19 с пленочным или 20.3855-10 с нитевым чувствительным элементом. С блоком ME17.9.7 — Bosch HFM7-4.7 0 280 218 220.

Неисправность ДМРВ на работающем двигателе ЗМЗ-409 характеризуется увеличением расхода топлива, значительным ухудшением динамики при разгоне и проблемами с запуском двигателя. При возникновении неисправностей в цепях соединений датчика или самого датчика, система бортовой самодиагностики зажигает сигнальную лампа Check Engine, которая горит постоянно при работающем двигателе, и выдает коды неисправности.

Микас 7.2

013 — низкий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности :

— датчик массового расхода воздуха не подключен к жгуту проводов. — обрыв цепи электропитания датчика. — обрыв провода массы датчика массового расхода воздуха. — перепутаны или оборваны сигнальные провода к датчику. — замыкание сигнальных проводов датчика. — неисправность датчика массового расхода воздуха.

014 — высокий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности :

— замыкание на бортсеть сигнальных проводов датчика. — неисправность датчика массового расхода воздуха.

Микас 11 и Bosch ME17.9.7

0101 — выход сигнала датчика массового расхода воздуха за допустимый диапазон 0102 — низкий уровень сигнала цепи датчика массового расхода воздуха 0103 — высокий уровень сигнала цепи датчика массового расхода воздуха

Проверка датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409.

Прежде всего необходимо проверить наличие питания датчика. Для этого надо отсоединить колодку жгута проводов системы управления двигателем от датчика и при включенном зажигании вольтметром измерить напряжение на выводе (номер вывода ниже) колодки жгута проводов, при этом «минусовой» щуп вольтметра должен быть подсоединен к «массе» автомобиля :

— Вывод «2» для датчика HFM5-4.7 0 280 218 037, HFM62C/11 и 20.3855 — Вывод «4» для датчика HFM62C/19 и 20.3855-10 — Вывод «3» для датчика HFM7-4.7 0 280 218 220

Кузов

Бампер, Бампер передний, Крышка омывателя, Бампер задний, Решетка бампера, Абсорбер бампера, Молдинг бампера, Молдинг заднего бампера, Молдинг переднего бампера, Юбка бампера, Юбка заднего бампера, Юбка переднего бампера, Усилитель бампера, Кронштейн бампера, Накладка бампера, Накладка заднего бампера, Накладка переднего бампера, Заглушка бампера, Крепление бампера, Рамка номерного знака, Крыло, Крыло переднее, Крыло заднее, Лючок бензобака, Подкрылок, Подкрылок передний, Подкрылок задний, Накладка крыла, Молдинг крыла, Крепление крыла, Арка крыла, Капот, Петля капота, Трос капота, Утеплитель капота, Уплотнитель капота, Крючок капота, Упор капота, Амортизатор капота, Багажник, Амортизатор багажника, Дверь багажника, Кнопка багажника, Крепление багажника, Крышка багажника, Обшивка багажника, Полка багажника, Уплотнитель багажника, Упор багажника, Двери, Дверь передняя, Дверь задняя, Накладка двери, Молдинг двери, Ручка двери, Стеклоподъемник, Петля двери, Уплотнитель двери, Концевик двери, Зеркало, Зеркало боковое, Зеркало левое, Зеркало правое, Зеркальный элемент (стекло), Кнопка зеркал (регулятор), Крышка зеркала, Накладка зеркала, Поворотник зеркала, Стекла, Стекло лобовое, Стекло заднее, Кнопка обогрева заднего стекла, Стекло двери, Уплотнитель стекла, Молдинг стекла, Рама, Стеклоочиститель, Бачок омывателя, Моторчик омывателя, Моторчик дворников, Форсунки омывателя, Трапеция, Мотор стеклоочистителя, Тяга стеклоочистителя (привод), Щетки стеклоочистителя, Резинка стеклоочистителя, Замок, Замок двери, Комплект замков, Центральный замок, Кнопка центрального замка, Замок зажигания, Ключ зажигания, Замок багажника, Замок бензобака, Замок капота, Личинка замка, Облицовка, Решетка радиатора, Эмблема, Воздухозаборник (жабо), Брызговики, Молдинг крыши, Накладка порога, Расширитель арки, Панели, Панель радиатора, Рамка фары, Порог, Панель задняя, Днище, Пол багажника, Панель крыши, Защита радиатора, Лонжероны, Шильдик, Боковина, Крепление аккумулятора, Шумоизоляция, Крепеж, Клипсы, Пистоны, Люк, Кнопка люка, Упругие элементы

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Плюсы и минусы датчика массового расхода воздуха

Преимуществ у ДМРВ очень мало:

1. Устройство позволяет точно определить объем воздушного потока для образования топливовоздушной смеси. При установленном ДМРВ автомобиль можно полноценно эксплуатировать.
2. В случае выхода из строя регулятор можно без проблем заменить на новый. Если же он забьется, то при необходимости его можно просто прочистить, что позволит возобновить его дальнейшую эксплуатацию. Прочистка, кстати, может быть выполнена с помощью очистителя для карбюраторов, который можно найти в любом автомагазине.

Больше достоинств у этих регуляторов нет, а вот недостатков у них значительно больше:

1. Недолгий ресурс эксплуатации. Со временем расходомер в любом случае начнет «тупить».
2. Высокая стоимость. Как сказано выше, цена на расходомер неоправданно завышена, особенно если учесть его не особо долгий срок службы и необходимость периодического обслуживания.
3. Такие устройства не подходят для установки на автомобили, оснащенные турбированными двигателями.
4. Как отмечают многие автолюбители, такие расходомеры работают очень медленно. Для того, чтобы датчик смог нормально считать объем воздушного потока, ему требуется достаточно много времени, соответственно, это приводит к тому, что транспортное средство работает менее динамично.
5. На распредвалах со злой фазой холостой ход будет плавающим или как минимум, неровным. Это, в свою очередь, повлияет на работоспособность силового агрегата в целом.

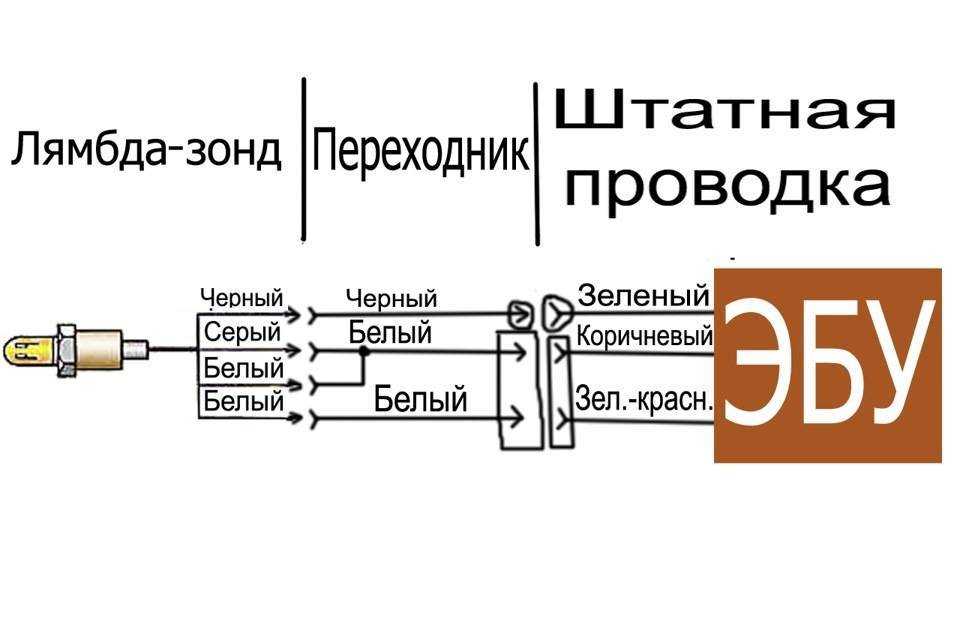

Простая схема подключения контроллеров

Как проверить исправность ДМРВ

Прежде всего, надо регулярно проводить компьютерную диагностику автомобиля, даже в гаражных условиях с помощью элементарных автомобильных сканеров. Любая версия автомобиля Газель оснащена портом OBD-II, с помощью которого можно получить детальную информацию о работе электронных систем двигателя.

Исходные параметры датчика расхода воздуха (предварительно выбираем модель и тип двигателя на вашем авто) зашиты в программу диагностики. Так что отклонение от нормы будет зафиксировано, а продвинутые программы еще и подскажут вероятную причину поломки.

Однако есть и более примитивный способ, которым можно воспользоваться, если под рукой не оказалось диагностического сканера. В гараже любого автолюбителя найдется цифровой мультиметр. Главное, чтобы его погрешность была невысокой: показатели напряжения на информационном контакте ДМРВ варьируются в пределах сотых долей вольта, именно на такой минимальный разброс величин рассчитан ЭБУ.

На иллюстрации показана распиновка датчика от фирмы Сименс, или его российских аналогов «Автэл» и «Элкар».

• В первую очередь проверяем целостность жгута проводов и контактной группы кабеля. Для этого (предварительно скинув минусовую клемму АКБ) отсоединяем разъем и подключаем аккумулятор обратно. Включаем зажигание без поворота стартера. На контакте №2 должно быть 12 вольт. Не 13,5, как на АКБ, а именно 12, после регулятора напряжения. На контакте № 4 питание датчика 5 вольт.
• Затем подключаем разъем обратно (не забывая временно отключить «массу» аккумуляторной батареи). Проверяем самый важный сигнал датчика: напряжение компенсации терморезистора. При включенном зажигании эта величина должна быть в диапазоне 0,99 – 1,02 вольта. Допускается 1,03 – 1,05 вольта, но такой ДМРВ прослужит недолго. Любое иное значение, даже с допуском 0,01 вольта от номинала, свидетельствует о поломке.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

Привет! Заметил пар недель назад, то машина тупит при трогании и при переключении, колеблется ХХ. Раньше такого не было, даже с моей электронной педалью, ХХ чуть колебался из-за вала, но не так заметно.

Пробег 66 000 км, на 60 000 менял все фильтра, сеточку насоса, РДТ. Поэтому, Почитав форумы и послушав совет друга, решил посмотреть ДМРВ.

Решил проверить визуально. Снял фильтр и увидел, что его нужно почистить.

Средств для чистки ДМРВ нашел мало и цены на него были в районе 600 руб.Стал искать ещё методы. Можно спиртом медицинским, без примесей, а также средством для чистки карбюратора и дроссельной заслонки, главное чтобы в составе не было ацетона.

Как раз в гараже стоял такой. Жидкость фирмы Kerry

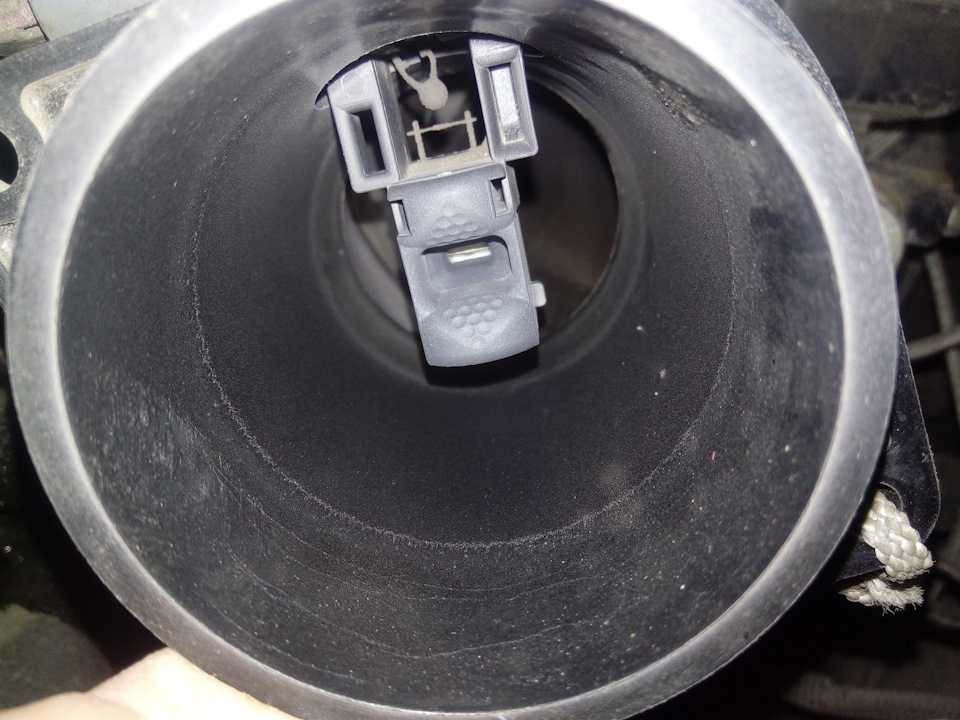

Немного боялся, но снял датчик и почистил без механических воздействий, просто распылил средство с расстояния 15 см и дал просохнуть, заодно почистил дроссель.

Поставил всё на место. Включил зажигание, выждал 30 секунд, для адаптации электронного дросселя. Завел машину, холостой ход рванул на 2000 оборотов и машина заглохла.Стало страшновато, завел снова. И тут всё нормально заработало. Видимо горели остатки жидкости в дросселе.

Проехавшись, увидел, что машина не тупит, не дергается, стала подинамичнее набирать скорость.Решил проблемку и проверил один метод ))Кстати теперь буду со временем проводить данную процедуру. Рекомендуется чистка ДМРВ 2 раза в год.

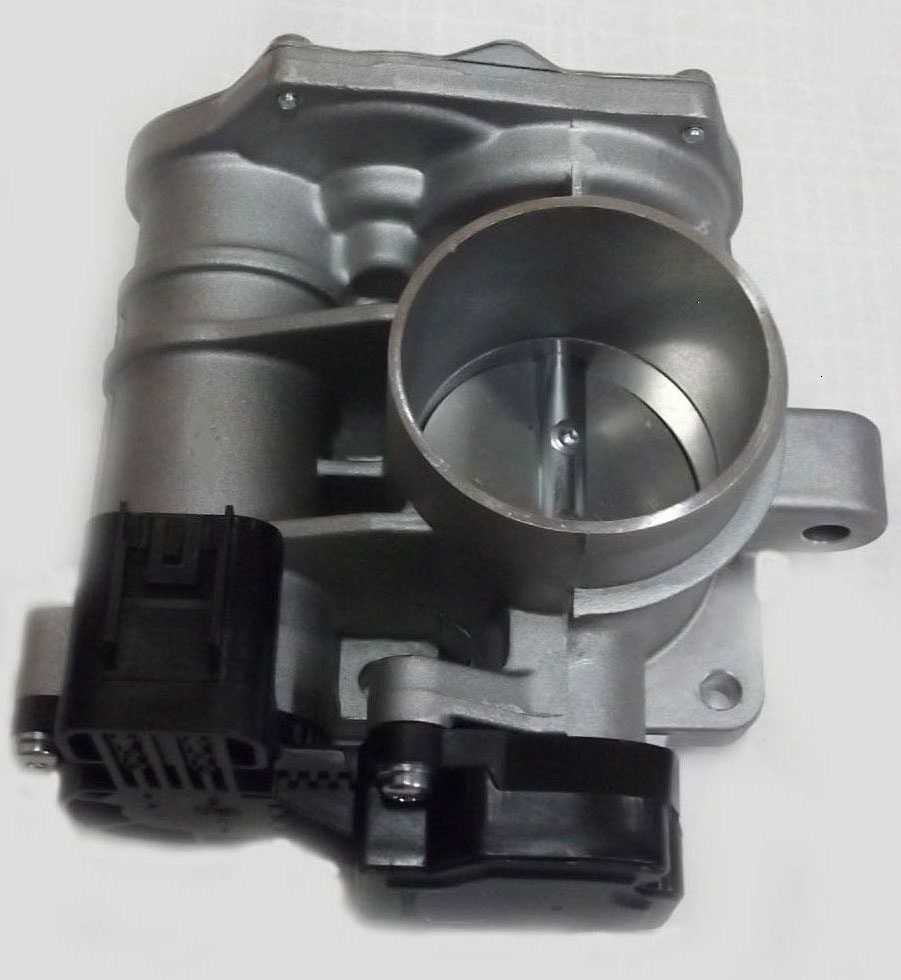

Калина уже набегала 77000 км. и решено было очистить дроссельный узел.И как оказалось не все так просто, как многие тут описывают…

Для доступа к дроссельной заслонке, нам понадобиться снять патрубок. И сам дроссельный узел, крепящийся на 3 шпильках.

Казалось бы все просто. Собираем в обратной последовательности. Заводим. Но авто трясется как будто работает на 2х цилиндрах. Загорается ошибка P0101 — ДМРВ. Расход воздуха вне допустимого диапазона.Патрубки затянуты, все проверено, химия испарилась. Клема с АКБ на время ремонта была скинута.Проверил напряжение у ДМРВ между желтым контактом и массой описанным многими способом. Увидел показания 1.44В и подумал, что придется менять. Т.к. рекомендуемый диапазон напряжения 1.01 — 1.02 ВМорально попрощавшись с 3000р купил новый ДМРВ — вставляю — замеряю 1.51В.

Как выяснилось данный способ проверки работоспособности ДМРВ для автомобилей с Е-Газом не подходит!Т.к.Главной особенностью систем с E-GAS стала возможность применения Датчика Массового Расхода Воздуха (ДМРВ) частотного типа. ДМРВ предназначен для определения расхода воздуха, поступающего в двигатель внутреннего сгорания. В таких датчиках, в зависимости от измеренной массы воздуха, меняется не напряжение в канале АЦП, а частота выходного сигнала. Контроллер М17.9.7 (21214-1411020-20) выдает для данного датчика отдельное напряжение питания 5V (контакт Х1-37), на М74 (11183-1411020-01/02; 51/52) ДМРВ питается совместно с датчиками положения дроссельной заслонки (Х1-К1).

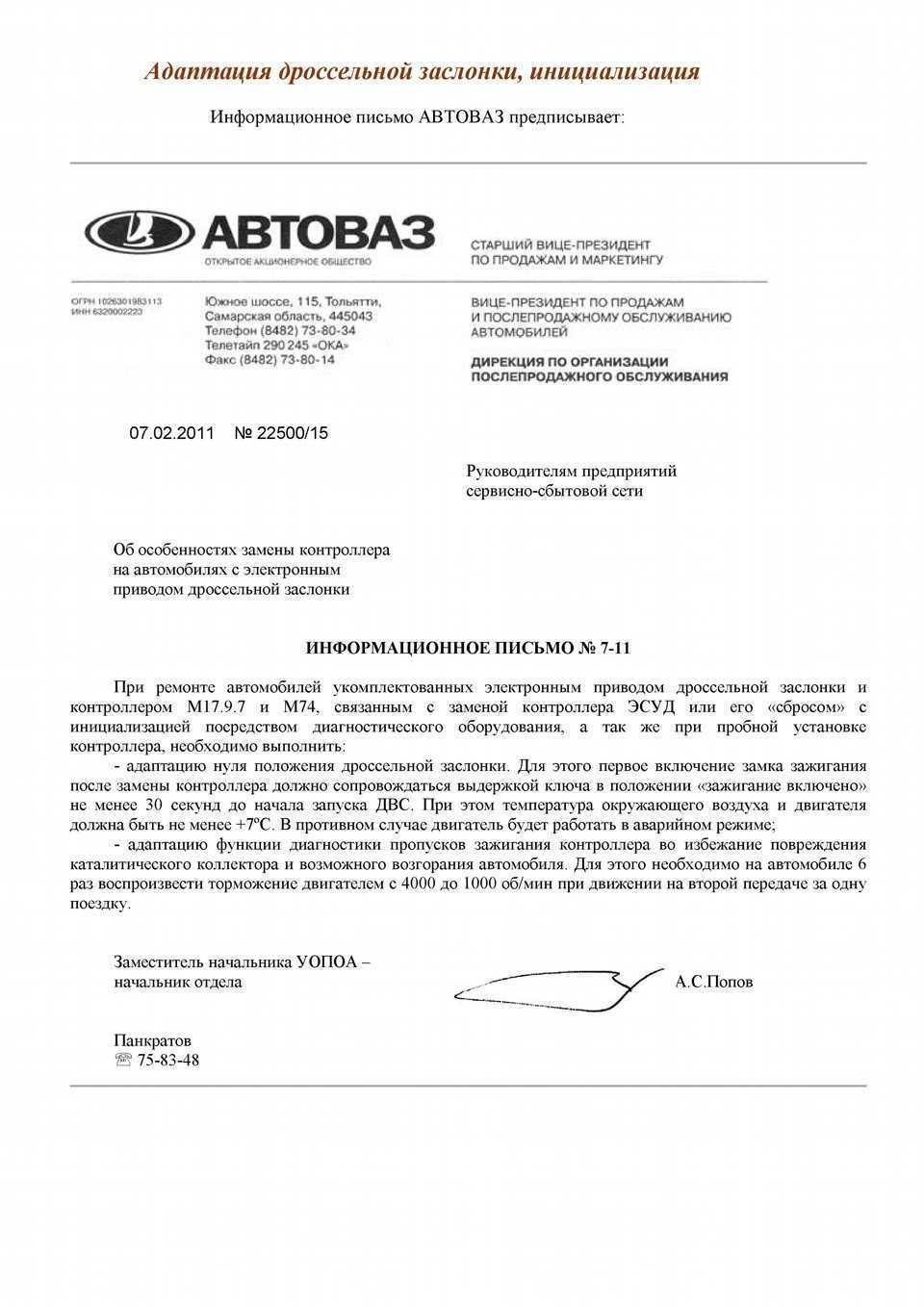

Так же наткнулся на интересное информационное письмо Автоваза №7-11:

Выждав 30 секунд с включенным зажиганием, завел авто и проблема ушла сама собой. После очистки ошибок, больше Check не беспокоил.

Так, что владельцы контроллеров М74 и М17.9.7 с Е-Газом не паникуйте при очистке дросселя — проведите адаптацию контроллера.

Проверка регулятора на работоспособность

Диагностика кислородного датчика осуществляется так:

1. Сначала устройство нужно осмотреть. Если визуальная диагностика позволила определить дефекты девайса, то скорей всего, именно повреждения стали причиной его выхода из строя. Если это так, то устройство меняется.
2. Если ошибка показала обрыв цепи, то необходимо попытаться найти обрыв в проводке или повреждение электроцепи.
3. Отсоедините устройство от разъема питания, выполните визуальную проверку обоих штекеров — самого датчика и цепи подключения. Если на разъемах имеются следы ржавчины или отложений, окислений, то их можно попытаться зачистить. В том случае, если следы сильные и не отчищаются или при зачистке вы повредили контакты, то их следует заменить.
4. Если эти шаги не помогли вам выявить проблем, то для дальнейших действий вам потребуется тестер. Приготовьте мультиметр, подключите обратно датчик, запустите двигатель и прогрейте его до рабочей температуры, после чего заглушите.
5. Затем кислородный контроллер нужно будет опять отключить от разъема, после чего он соединятся с тестером.
6. Двигатель автомобиля опять запускается, теперь вам нужно сесть на место водителя и нажать на газ, чтобы увеличить обороты. Обороты должны держаться в районе 2500 в минуту.
7. Посмотрите на экран мультиметра — если значение приблизилось к 0.9 Вт, это говорит о том, что лямбда-зонд в исправном состоянии, он не требует замены. В том случае, если показания не поднялись выше 0.8 Вт, это свидетельствует о необходимости замены регулятора. Тогда вам остается только демонтировать его и заменить на новый.

 Загрузка …

Неисправность датчика расхода воздуха

ДМРВ (датчик массового расхода воздуха)

0 4 61k

Что делать если у вашего автомобиля появились симптомы “умершего” ДМРВ? Прежде чем ехать на СТО или в магазин за новым дорогостоящим датчиком – попробуйте его проверить самостоятельно.

Датчик массового расхода воздуха (ДМРВ или MAF-sensor), контролирует объем поступающего воздуха во впускную систему ДВС, для создания топливно-воздушной горючей смеси. Это позволяет получить максимальную мощность двигателя, при минимальном расходе топлива. От показаний ДМРВ зависит правильная работа всех остальных взаимосвязанных систем двигателя.

Принцип работы ДМРВ

Большинство датчиков массового расхода воздуха имеют две высокочувствительные нагревательные нити (терморезисторы). Нити изготавливаются из платины или вольфрама, и на них подается электрический ток для нагрева до определенной температуры.

Одна нить сенсора располагается непосредственно в воздушной магистрали, а вторая защищена специальным экраном от прямого воздушного потока. При работе двигателя, поток воздуха проходящий через датчик, охлаждает открытую нить сильнее. В результате чего между терморезисторами возникает разница температур, и для открытой нити, чтобы восстановить необходимую температуру – требуется большее количество тока.

Учитывая интенсивность охлаждения терморезистора и разницу показаний между нитями – электронный блок управления (ЭБУ) производит расчет количества воздуха поступающего во впускной тракт, и определяет необходимое количество топлива для стабильной работы двигателя. Во многих ДМРВ дополнительно встроен датчик температуры воздуха, поступающего во впускной тракт, который позволяет снимать более точные показания.

В некоторых датчиках ДМРВ вместо высокочувствительных нитей, используется либо керамический нагревательный элемент с напылением, либо полупроводниковая пленка. Но принцип работы датчика при этом остаётся прежним.

Где находится ДМРВ?

Датчик массового расхода воздуха стоит во впускном тракте автомобиля, между воздушным фильтром и дроссельной заслонкой, и закреплен непосредственно на корпусе воздушного фильтра.

Признаки неисправности датчика расхода воздуха

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. Отсюда вытекают следующие симптомы неисправности:

• Нестабильные обороты холостого хода
• Нарушение плавности хода автомобиля
• Затрудненный или невозможный запуск двигателя
• Ощутимое ухудшение динамики автомобиля
• Увеличение расхода топлива
• Не гаснет желтая лампа «Check Engine» на панели приборов

Лампочка «проверь двигатель» на панели приборов

Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Ни один из вышеперечисленных симптомов не являются стопроцентной гарантией, что вышел из строя именно ДМРВ. Виновниками могут оказаться и другие системы автомобиля. Но все эти симптомы в совокупности, или каждый по отдельности дают повод проверять расходомер на работоспособность.

Как определить неисправность датчика расхода воздуха

Наиболее простым способом проверки работоспособности датчика расхода воздуха является его отсоединение из системы. Как правило, такой метод практически на 100% показывает — исправен элемент, или нет.

Сначала необходимо завести машину и немного прогреть двигатель путем подгазовывания. Спустя минуты 3 глушим двигатель и снимаем клемму датчика. Возвращаемся в салон и снова заводим авто. Если обороты заметно возросли, то ДМРВ неисправен.

Также, сняв датчик, будет заметен более быстрый набор оборотов при подгазовывании педалью, чем это было с датчиком. Если вовремя не заменить ДМРВ, топливная смесь будет слишком обогащенной, что приведет к разжижению масла и перегреву двигателя.

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».
