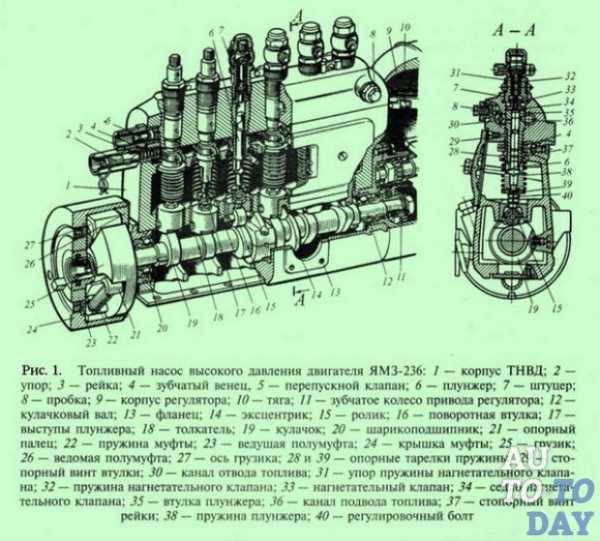

Основные элементы конструкции привода ТНВД в автомобиле КАМАЗ Евро 2

Непосредственная работа топливного насоса высокого давления обеспечиваются самим дизельным двигателем, от которого через несколько шестерен картера передается крутящий момент. Верхнее же зубчатое колесо непосредственно соединена с валом привода ТНВД и включает в себя следующие элементы:

болты крепления;
ведущая полумуфта;
вал привода;
ведомая полумуфта с фланцем;
набор компенсационных пластин;
болты для крепления.

Сам по себе вал ТНВД ЯЗДА на автомобилях КАМАЗ Евро 2 имеет следующую конструкцию. Со стороны картера установлен короткий вал на подшипнике, где монтируется ведущая полумуфта. Последняя через набор компенсационных пластин, которые собраны в пакет и нивелирую несоосность, соединена с валом привода. Со стороны насоса вал также соединяется с ведомой уже полумуфтой через компенсационные пластины.

Установка валов двигателя выполняется по особым меткам, находящимся на торцевой части насоса и ведомой полумуфте

Обратим внимание, что только правильно установленный вал обеспечивает нормальную согласованную работу коленчатого вала двигателя и ТНВД. При наличии же отклонений происходит нарушение из-за изменения углов опережения впрыска топлива

Для предупреждения подобных проблем обычно вал продается уже в сборе, что упрощает замену и проведение ремонтных работ.

Неисправности и ремонт

Ремонт ТНВД КамАЗа можно делать самостоятельно при наличии необходимых инструментов и оборудования.

Основные неисправности ТНВД и причины их появления:

Вода в топливном механизме. Данная поломка может свидетельствовать о неисправности топливного фильтрующего элемента, разбавленном топливе, нарушении герметичности топливных приводов.
Уменьшенная и неравномерная подача рабочей жидкости. В этом случае рекомендуется проверить плунжер на наличие повреждений, а также осмотреть клапаны нагнетательного типа, хомуты рейки. Следует проверить пропускную способность форсунок.
Уходит солярка. Причиной данной поломки может стать нарушение герметичности топливного привода. Поврежденный элемент следует заменить.
Рвет привод. Рекомендуется осмотреть коленчатый вал, а также основные узлы силового агрегата на наличие повреждений и инородных тел.
Запаздывание системы впрыска рабочей жидкости. Такая неисправность может быть вызвана повреждениями плоскости регулировочного болта толкательного элемента, оси ролика и сбоями частоты вращения кулачкового вала.

Как снять и разобрать

Снять клемму с аккумулятора.
Демонтировать радиатор.
Убрать вакуумный насос.
Демонтировать направляющую трубу масляного щупа.
Убрать фильтрующий механизм масляного фильтра.
Провернуть коленвал в направлении вращения до упора.
Отсоединить топливные приводы.
Убрать вакуумный шланг.
Заблокировать коленвал от проворачивания.
Отвернуть болт в центре муфты.
Снять натяжитель цепи.
Вытащить насос, демонтировав привод педали подачи топливной жидкости.

Разборка ТНВД КамАЗа делается следующим образом:

Необходимо снять клапан дозирующего типа с торцевой части корпуса насоса. Для этого нужно отвернуть болты прижимной пластины, освободить клапаны опережения системы впрыска.
Затем следует снять крепления на верхней крышке.
Нужно разобрать плату управления, получив доступ к электронике.
Необходимо выставить требуемое положение коленчатого вала.
Затем нужно демонтировать подшипник при помощи специального оборудования.
В конце следует промыть все детали и отполировать их поверхность.

Как добавить или убавить топливо

Регулировка ТНВД Бош на КамАЗе дает возможность добавить топливо, т.е. выставить необходимое значение подачи топливной жидкости.

Порядок действий при уменьшении горючего:

При помощи ключа на 13 нужно выполнить настройку подачи воздушного потока к механизмам силового агрегата. Благодаря этому дизель сможет смешиваться с воздухом.
Сделать регулировку корректора и запустить мотор для тестирования.
При необходимости нужно дополнительно подкрутить подачу воздушного потока до тех пор, пока не перестанет валить дым.

Для того чтобы прибавить топливо на ТНВД КамАЗа (Евро-2 или Евро-3), нужно сделать следующее:

Подкрутить специальные винты, которые расположены в верхней и боковой части подачи рабочей жидкости.
Во время выкручивания болтов нужно увеличивать промежуток для прохождения горючей смеси. Это поможет нормализовать работоспособность силового агрегата и системы смазки топливного насоса высокого давления.
Увеличив диаметр отверстия, следует завести двигатель и проверить работу всех систем.

Как правильно установить

Установка (монтаж) топливного насоса должна проходить на специальном оборудовании.

Для того чтобы правильно поставить и установить на КамАЗ топливный насос высокого давления, делают следующее:

Устанавливают транспортное средство на специальную платформу.
Монтируют муфту ведомого типа на муфту опережения и закрепляют все при помощи болтов.
Поворачивают муфту таким образом, чтобы бобышки полумуфты ведомого типа встали в горизонтальное положение, а отметка на торцевой части была в зоне указателя.
Устанавливают фланец в сборе с ведущей полумуфтой и пакетами пластин. Фланец должен располагаться на левой части корпуса.
Устанавливают на мотор топливный насос вместе с муфтой и закрепляют все крепежными болтами.
Перед тем как затянуть болты, регулируют плоскостность пакетов пластин, перемещая фланец по валу привода.
На блок цилиндрических элементов насос монтируют в вертикальном положении, не допуская его завала.
Соединяют секции ТНВД с форсунками.
Регулируют угол опережения системы впрыска.
Проверяют наличие масляной жидкости в корпусе ТНВД.
Подсоединяют трубы подвода и отвода масла.

Капитальный ремонт

заказать ремонт

Капитальный ремонт двигателя КамАЗ-740 — это довольно сложная процедура, которая требует знаний конструкции, технических норм и специального оборудования для проведения данных операций. Существуют инструкции к проведению капремонта силовых агрегатов, которые разработаны заводом-изготовителем, в них достаточно точно прописаны все тонкости процесса.

Последовательность действий проведения восстановительных операций по двигателю КамАЗ-740:

Для начала неисправный мотор разбирается для определения дефектов.
Следующим этапом становится диагностика неисправностей. Сюда входит проведение диагностических работ по коленчатому валу, головкам блока цилиндров, распределительному валу, водяному и масляным насосам. При проведении ремонтно-восстановительных работ обязательно восстановается топливный насос высокого давления подачи топлива.
Следующий этап ремонта силового агрегата — это расточка блока и коленчатого вала. Стоит отметить, что коленвал у КамАЗ — деталь достаточно прочная, так что не всегда это требуется. А вот с блоком дела обычно обстоят намного хуже. В любом случае придется растачивать цилиндры, но и это не всегда помогает. Так, если мотору более 20 лет, то единственным решением является гильзовка блока.

Наименование / Ремонт	1	2	3	4
Коленчатый вал	0,25 мм	0,50 мм	0,75 мм	1,00 мм
Блок цилиндров	120,5 мм	121,0 мм	121,5 мм	СТ — гильзовка

Неотъемлемым этапом проведения восстановления мотора является ремонт всех головок, которых у КамАЗ восемь штук. Так, зачастую меняются направляющие втулки, которые для начала разворачиваются на токарном станке. На клапанах снимается и подгоняется фаска, а седла подвергаются шарошке.
Следующим этапом становится полировка кулачков распределительного вала. Проводится это на токарном станке при помощи специальной пасты и наждачной бумаги.
Дальше идет этап ремонта водяного и масляного насоса. Специалисты по ремонту моторов неохотно ремонтируют эти детали, но в связи с особой дороговизной им приходится, чтобы сохранить клиентов. Как уже говорилось ранее, замене подлежат только некоторые элементы изделий. Так, меняются крыльчатка, вал в сборе, манжета и подшипники.
Перед тем как приступить к процедуре укладки коленчатого вала, необходимо провести процесс балансировки. К коленвалу прицепляют сцепление и вращают, устанавливая специальные грузы. Если не провести данную процедуру, то в процессе эксплуатации вал разбалансируется, что приведет к разбитию бугелей и шатунов с вкладышами.
Последним этапом по праву может считаться сборка. Этот процесс достаточно долгий, поскольку занимает почти целый день. Коленчатый вал укладывают, и проходит процесс «перевязки». Это процедура соединения коленвала с поршневой группой и установка вкладышей, как коренных, так и шатунных. Далее собирается масляный насос и помпа. Собираются все мелкие детали. Последними устанавливаются головки блока, клапанные крышки, ТНВД и система выпуска.
После того как двигатель собран, его необходимо обкатать. Делается это только на горячую. К силовому агрегату подключают систему питания и систему выпуска, а затем его заводят, регулируя обороты, и периодически выставляются зазоры клапанного механизма.

После того как силовой агрегат КамАЗ собран, его устанавливают на автомобиль и испытывают на ходу.

Ремонт и обслуживание двигателей КамАЗ-740 достаточно простое, и не требует никаких особых навыков и умений специалистов. В отличие от западных аналогов, мотор КамАЗ имеет простые конструктивные особенности и не имеет сложной электроники.

заказать ремонт

Как отрегулировать топливный насос высокого давления на КамАЗе?

Принцип действия ТНВД

В этом устройстве по проводам под давлением горючее поступает в пункты назначения. ТНВД на КамАЗе качает топливо через элемент тонкой очистки в камеры сгорания цилиндров двигателя. Излишки и попавший с ними воздух отводятся в топливный бак. Горючее, попавшее между распылителем и иглой, проходит в бак через сливные магистрали.

Знаете ли вы? Современным принципом работы ТНВД КамАЗа обязан немецкому инженеру Роберту Бошу. В 20-е годы прошлого века он усовершенствовал механизм созданием новой модели форсунки.

Диагностика и ремонт топливного насоса

Признаки заметны без специальной аппаратуры: есть подтёки горючего, слышны посторонние шумы, троит мотор, нет плавность хода, большое потребление топлива, плохо работает педаль газа.

Инструменты

Сначала топливный насос высокого давления КамАЗ снимают. Устраняют дефекты деталей сварочные работы, пайка и слесарной обработки. Изъяны, нанесённые ржавчиной, шлифуют и зачищают.

Здесь понадобятся:

• Ключи гаечные.

• Пассатижи.

• Штангенциркуль и микрометр.

• Динамометрический ключ

• Съёмник клапанов

• Отвёртка прямая и крестообразная.

• Щётки для шлифовки.

• Воздушный пистолет.

Список действий

Правильный порядок действий поможет определить схема ТНВД КамАЗа. В цехах СТО текущий ремонт проводят в несколько фаз:

1. Снятие повреждённых приборов и деталей;

2. Ппроверка всех механизмов в ремонтных цехах;

3. Ввосстановления и регулировка зажигания КамАЗа;

4. Сборка, установка и отладка.

Детально разобрать помпу поможет аппарат, разрешающий повернуть её под нужным углом.

Самостоятельная регулировка ТНВД

Рассмотрим, как правильно выставить зажигание или момент впрыска на КамАЗе. На каждом двигателе есть метки. Это ориентир, позволяющий найти лучший вариант регулировки. Если зажигание поставить точно по меткам, машина будет работать идеально, при соответствии параметров ТНВД эталону, а топлива ГОСТу.

Как продлить жизнь ТНВД

Длительную работу насоса обеспечит соблюдение таких действий:

• используйте качественное горючее;

• следите за чистотой всех фильтров;

• не используйте незнакомые смеси для повышения мощности мотора;

• устраняйте причины подтёков;

• проверяйте герметичность системы и крепление насоса к двигателю. Главная причина поломки механизма – вода. При её попадании в помпу ремонтом не обойтись. Показана полная замена насоса.

Важно! Проверку и регулировку ТНВД КамАЗа доверьте квалифицированному мастеру технических центров. Самостоятельный ремонт кустарным методом приведёт к сбою всей системы агрегата
