Конструкция и ремонт карданной передачи газель некст

Шарнир карданного вала

Для смазки крестовина оснащена пресс-масленкой. Из этой масленки смазка, которая нагнетается при помощи шприца, по внутренним смазочным каналам попадает на ролики подшипников. Чтобы масло удерживалось внутри, крестовина оснащена специальной манжетой из резины. В момент нагнетания смазки пружина в манжете растягивается, а лишнее масло вытекает из обоймы.

Игольчатый подшипник запрессован в отверстия вилок и надежно зафиксирован стопорными кольцами.

Смазываются эти детали по традиции трансмиссионными маслами, что не всегда удобно и эффективно. Так, крестовину и вилки приходится наполнять маслом очень часто. Рекомендуется для смазки использовать состав №158. Эта смазка настолько густая, что позволит забыть о подшипниках в крестовине надолго.

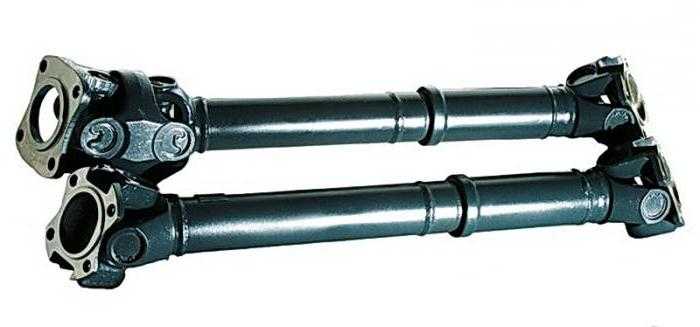

Покупка нового

Хуже дело обстоит с удлиненными моделями автомобилей. Эти валы доступны под заказ, и далеко не везде их можно приобрести.

Сегодня много информации по поводу удлинения данного элемента самостоятельно.

Карданный вал – такая же деталь, как и все остальные. Этот узел вполне можно ремонтировать. При правильном уходе и регулярном обслуживании он прослужит очень долго. А если нужна замена, то помните, что для автомобиля длина карданного вала («Газель» и «Валдай» в данном ряду не исключение) – это самый важный параметр.

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Коробка выключается (вылетает передача)

Если вылетают скорости, то виной может стать вилка, сцепление или изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они ломаются пополам. Возможно также образование заусенцев на блокирующем устройстве.

Много бракованных деталей ставится на КПП «Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором 0,1-2,5 мм.

Демонтаж старого кардана

1. Подготовка к демонтажу кардана

Перед началом работы необходимо подготовить необходимые инструменты и оборудование. Вам понадобятся следующие инструменты: гаечный ключ, ключи для откручивания болтов, молоток, плоскогубцы, гаечный ключ с приводом и т.д. Также приготовьте необходимые материалы: смазка, жидкость для промывки, салфетки и другие расходные материалы.

2. Поднятие автомобиля и расположение на подставках

Прежде чем начать демонтаж кардана, необходимо поднять автомобиль и расположить его на подставках или подъемной платформе. Это позволит вам иметь легкий доступ к нижней части автомобиля и упростит процесс работы.

3. Откручивание крепления кардана

С помощью гаечного ключа и ключей для откручивания болтов необходимо ослабить крепление кардана с обоих концов. Некоторые модели могут иметь специальные фиксаторы или дополнительные крепежные элементы, которые также необходимо снять.

4. Снятие кардана с автомобиля

После того, как крепление кардана будет ослаблено, необходимо аккуратно снять кардан с автомобиля. Осмотрите поверхность кардана на предмет видимых повреждений или износа. Если необходимо, сделайте пометки для ориентации при установке нового кардана.

5. Проверка состояния и обслуживание

Пока старый кардан снят, рекомендуется проверить его на наличие технических проблем и произвести обслуживание. Очистите поверхность кардана от грязи и жира, осмотрите все соединения и детали на предмет износа или повреждений. При необходимости произведите замену поврежденных частей или промажьте их смазкой.

Помните, что демонтаж кардана требует определенных навыков и осторожности. Если вы не уверены в своих способностях, лучше обратиться к профессионалам или получить консультацию у специалистов

Промежуточная опора

Этот элемент изготовлен из резины. Он гофрированный. С внутренней части к этой опоре методом вулканизации присоединен шариковый подшипник закрытого типа. С наружной стороны опора оснащена специальным кронштейном.

Толстая резина не позволяет передавать вибрации от движений передачи на детали кузова, а также дает возможность для перемещений карданной передачи по продольным осям.

Кронштейн при помощи болтов надежно закрепляется на поперечине рамы автомобиля.

Подшипник, который установлен в опоре, имеет очень долгий срок службы. Ему не нужен какой-либо уход во время всего его срока годности.

Задний вал изготовлен также из стальной трубы с тонкими стенками, но к торцевым частям присоединены вилки. Через специальные шарниры в передней части детали закрепляется шлицевая вилка от среднего элемента. Она, в свою очередь, закреплена на шлицевой части промежуточного вала. Так, вначале идет опора карданного вала. «Газель» далее укомплектовывается вилкой. Чтобы эта деталь не смещалась по шлицам, предусмотрен болт, который фиксирует вилку. С другой стороны заднего вала при помощи крестовины смонтирован фланец, который имеет специальный центровочный пояс. Фланец закрепляется посредством болтовых соединений к ведущей шестеренке главной передачи в КПП.

Что такое кардан и зачем он нужен

Определение кардана

Кардан — это соединительный механизм, который передает крутящий момент от двигателя к приводным колесам автомобиля.

Он состоит из нескольких деталей: карданных валов, шарниров, крестовин и карданных коробок.

Назначение кардана

Кардан необходим для передачи крутящего момента от двигателя к задним колесам автомобиля, в том числе и на Газель.

Карданный вал соединяет две карданные коробки, которые поворачиваются вокруг своей оси. Это дает возможность поддерживать нужный угол между движущимися деталями и передавать крутящий момент с высокой точностью.

В случае авто с передним приводом вместо кардана используется вал, который передает крутящий момент путем вращения полуосей.

Зачем нужен кардан на Газель

На Газель кардан необходим для передачи крутящего момента на задние колеса и обеспечивает маневренность и управляемость автомобиля.

Также кардан позволяет балансировать вес между передней и задней осью автомобиля, распределяя нагрузку на колеса.

Оправданно рассмотреть установку кардана на Газель при увеличении грузоподъемности или использовании автомобиля в условиях с большими нагрузками и частыми поездками по бездорожью.

Выводы

Кардан, являясь передающей деталью, обеспечивает нужную мощность и маневренность автомобиля и необходим на Газели для обеспечения стабильной работы авто в экстремальных условиях.

ГАЗ Газель Next Кубик Льда › Бортжурнал › Подвесной подшипник Газель Некст Бизнес. Замена, диагностика, ремонт карданного вала Tirsan

Рано или поздно вы столкнетесь с ремонтом кардана Газель Бизнес и Некст (Next). Я покажу, как самому снять турецкий карданный вал Tirsan с автомобиля Газель, произвести диагностику крестовин и замену подвесного подшипника. Разберем ошибки и целесообразность ремонта кардана Газель. Цена турецкого кардана Тирсан намного превышает стоимость ремонта, поэтому ремонтировать всегда есть смысл!

Первые симптомы, если у вас проблемы с карданом на Газели, это вибрация после 60 км/ч, писк и щелчки вначале движения, легкие подергивания от закусывания крестовин. Игольчатые подшипники разрушаются, вымывается смазка и в какой то момент крестовина теряет подвижность.

Определить необходимость ремонта и текущего состояния карданного вала достаточно с помощью визуального осмотра и пошатывания за вал.Основные болячки кардана Tirsan это растрескивание резинового демпфера подвесного подшипника, вплоть до полного разрушения, разрушение подшипника и средней крестовины.

Ныряем под машину и видим разрушенную резинку и поддельный подвесной подшипник Tirsan, а так же ржавой налет от изношенной крестовины, более детально будет видно после снятия с автомобиля.Как самому снять кардан на Газель? Все очень просто, нужно открутить 2 болта ключом на 13 крепления подвесного подшипника и 4 болта крепления к фланцу редуктора, ключи 14 и 17. Времени займет около 10 минут.

Внимательно осматриваем кардан, нас интересует состояние крестовин и их подвижность. Когда мы видим ржавый налет, можно с уверенностью сказать, что такая крестовина работает без смазки и игольчатые подшипники полностью заржавели и начинают выкрашиваться, частицы металлической пыли сразу покрываются ржавчиной вокруг всего узла и бегать такому кардану осталось не долго.Осматриваем подвесной, внутри находится подшипник 6207, проверяем его плавность хода, нет ли перекатов по кратерам и люфтов, а так же состояние демпфирующей резинки.

Статью и видео, как отличить подделку от оригинала я сделаю в следующий раз, существует несколько видов и они друг от друга отличаются.

Отмечаем взаимное расположение двух частей кардана, чтобы не нарушить балансировку. Достаточно отверткой начертить метки на по обе стороны и можно разъединять.

Чтобы располовинить кардан и снять подшипник нам понадобится ключом на 19 выкрутить болт. Тут трудностей не возникнет. Проблема в шлицевом соединении, оно по сравнению с российскими карданами сделано очень плотно и в агресивной среде воды и соли прикипает намертво.

Для того чтобы процесс съема пошел быстрее, нужно нагреть разъем феном, он расширится и чуть увеличится зазор в шлицевой. Многие начинают бить по ушам где находятся крестовины, тем самым их деформируя и обрекая в дальнейшем на закусывание и разрушение. Аккуратно по миллиметру выбиваем вилку кардана в разъеме, бьем ближе к шлицевой, я за минут 10 справился.

Чистим шлицы и смазываем, я на медную смазку в последнее время сажаю все соединения.

Шаг 1: Подготовительные работы

Перед установкой кардана на Газель необходимо выполнить несколько подготовительных работ, чтобы убедиться в правильной установке и безопасности в дальнейшем эксплуатации:

1. Проверка целостности деталей. Проверьте наличие всех деталей комплекта, проверьте наличие повреждений и целостность.
2. Очистка рабочей зоны. Очистите рабочую зону от мусора, пыли, масла и других загрязнений.
3. Проверка наличия инструментов. Убедитесь, что у вас есть все необходимые инструменты, которые понадобятся при установке кардана.
4. Проверка переднего и заднего мостов. Проверьте передний и задний мост на наличие повреждений и наличие масла. В случае необходимости проведите замену масла.

После выполнения всех подготовительных работ можно приступать к установке кардана на Газель.

Шаг 3: Установка нового кардана

После того, как вы успешно удалите старый кардан, настало время установить новый. Следуйте этим шагам, чтобы правильно закрепить кардан на Газели.

1. Подготовьте новый кардан: Проверьте, что новый кардан соответствует модели и размеру вашего автомобиля. При необходимости, примените оснастку для корректировки размера карданной втулки.
2. Закрепите заднюю часть кардана: Поместите заднюю часть кардана в подшипники и узлы, затяните крепежные болты в соответствии с рекомендациями производителя автомобиля.
3. Соедините переднюю часть кардана с коробкой передач: Слегка наденьте переднюю часть кардана на вал коробки передач и убедитесь, что она правильно установлена в узле крепления.
4. Закрепите переднюю часть кардана: Затяните болты или гайки крепления передней части кардана. Убедитесь, что крепежные элементы надежно закреплены и не вызывают узкоколейность.
5. Проверьте установку: Проверьте, что кардан надежно закреплен и не вызывает неприятных звуков или вибраций. В случае обнаружения проблем, свяжитесь с автосервисом для дополнительной проверки и регулировки.

Правильная установка нового кардана очень важна для обеспечения безопасности и эффективности движения автомобиля Газель. Если у вас есть сомнения или не уверены в своих навыках, всегда лучше обратиться к профессионалам в автосервисе для выполнения этой задачи.

Завершающие работы и советы по установке кардана

После установки кардана необходимо провести контрольную проверку всех элементов и их соединений. Проверьте, что все болты и гайки надежно закреплены и не имеют видимых повреждений.

Также необходимо убедиться, что кардан правильно выравнен и не имеет загибов или поврежденных участков. Используйте измерительный инструмент для проверки центровки и углов наклона.

Особое внимание следует уделить смазке узлов и подшипников кардана. Все соединения и поверхности должны быть нанесены смазкой для защиты от износа и коррозии

Не забывайте использовать оригинальные запчасти и комплектующие при установке кардана. Подбирайте только качественные и проверенные детали, чтобы обеспечить надежность и долгую эксплуатацию установленного кардана.

В случае возникновения сомнений или сложностей при установке кардана, рекомендуется обратиться к профессионалам или автосервису, чтобы была выполнена качественная и безопасная установка.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Подготовка инструментов и материалов

Перед началом установки кардана на Газель необходимо правильно подготовить необходимые инструменты и материалы. Вот список того, что понадобится:

1. Гаечный ключ: необходим для откручивания и закручивания гаек и болтов.
2. Переносная лампа: поможет осветить рабочую область и обнаружить мелкие детали.
3. Ключ или отвертка для снимания карданной губы: позволит быстро и легко снять карданную губу.
4. Масло для смазки: требуется для смазки крестовин и других подвижных элементов кардана.
5. Муфта или стяжка: использование муфты или стяжки облегчит процесс установки и обеспечит надежную фиксацию.
6. Намазка: позволяет герметизировать соединения и предотвращать возможные утечки.

Необходимое количество инструментов и материалов зависит от вашего уровня подготовки и опыта работы с автомобилями. Помимо этого, следует убедиться, что все инструменты находятся в рабочем состоянии и не имеют повреждений.

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

• Обратка на турбо ваз



• Как смазать вилку сцепления на гранте



• Работают чуреки грузят план в камаз



• Пробка сливного отверстия радиатора калина



• Чем отличается ваз от газ

Осмотр, проверка и смазка карданной передачи

Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.

Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.

На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.

Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.

Подшипник опоры должен вращаться легко, без заеданий и люфта.

На снятой карданной передаче можно оценить состояние шарниров без их разборки.

Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.

В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.

Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.

Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.

Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.

При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.

Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.

Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач

Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.

Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».

Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.

Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью

Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.

Так же смотрим статью – «Конструкция и неисправности карданного вала автомобиля Газель»

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Некоторые методики восстановления работоспособности

В определенных случаях достаточно провести несложные мероприятия, чтобы добиться улучшения работоспособности шарнира. Автомобилисты, которые слышат сторонние шумы в области крестовин при трогании с места, переходе между передачами коробки передач, а также во время увеличения скорости, должны выполнить ряд мероприятий. Одним из них является подтягивание резьбовых соединений на стыке между фланцем муфтой кардана.

Стук может уйти, так как узел становится более жестким

Важно не сорвать во время мероприятий резьбы. Когда шум не удалился, то это значит, что причина скрывается в другом месте

Тест работоспособности КПП на месте.

Вывесить задние колёса автомобиля (поддомкратить и поставить задний мост а/м на упоры), завести двигатель и не спеша поочерёдно включать передачи (создать имитацию движения а/м). Тест работоспособности каждой передачи около одной минуты. ЧТО ЭТО ДАСТ!? Во-первых т.к

детали КПП были тщательно вымыты, то первоначальная работа КПП будет на сухую, не смотря что масло уже залито (масло во все зазоры сразу не попадёт, если обратить внимание, только промежуточный вал находится в масляной ванне, и он является распределителем масла в КПП, в итоге работа первичного и вторичного валов идёт на сухую, хотя где было доступно шестерни и подшипники в процессе сборки были смазаны), а при работе а/м без нагрузки позволит безболезненно распределить масло внутри системы КПП, во-вторых в случае непредвиденных обстоятельств (внезапного выхода из строя какого либо элемента, поломка и т.д) работа узлов и агрегатов будет без нагрузки, что позволит избежать более серьёзных поломок

Промежуточная опора

Этот элемент изготовлен из резины. Он гофрированный. С внутренней части к этой опоре методом вулканизации присоединен шариковый подшипник закрытого типа. С наружной стороны опора оснащена специальным кронштейном.

Толстая резина не позволяет передавать вибрации от движений передачи на детали кузова, а также дает возможность для перемещений карданной передачи по продольным осям.

Кронштейн при помощи болтов надежно закрепляется на поперечине рамы автомобиля.

Подшипник, который установлен в опоре, имеет очень долгий срок службы. Ему не нужен какой-либо уход во время всего его срока годности.

Шаг 5: Завершение процесса установки

После того как кардан был правильно установлен на Газель, необходимо завершить процесс установки. Приступайте к следующим действиям:

Проверьте крепление кардана: Убедитесь, что все болты и гайки крепления кардана надежно затянуты. При необходимости, проведите дополнительную проверку и затяжку крепежных элементов.

Проверьте работу кардана: Поднимите заднюю часть Газели и аккуратно поверните задние колеса. Убедитесь, что кардан свободно вращается и не создает лишних шумов или вибраций.

Добавьте смазку: По завершению установки, рекомендуется добавить смазку на места контакта кардана. Это поможет обеспечить долговечность и безопасность работы карданного вала.

Проведите тестовую поездку: После завершения всех шагов установки и проверки, совершите тестовую поездку на Газели

Обратите внимание на работу кардана и отсутствие вибраций.

Необходимо следовать данным инструкциям при установке кардана на Газель. В случае возникновения проблем или неопределенностей, рекомендуется обратиться к специалистам или автосервису для получения дополнительной помощи.

Как разобрать карданную передачу и заменить крестовины Газель

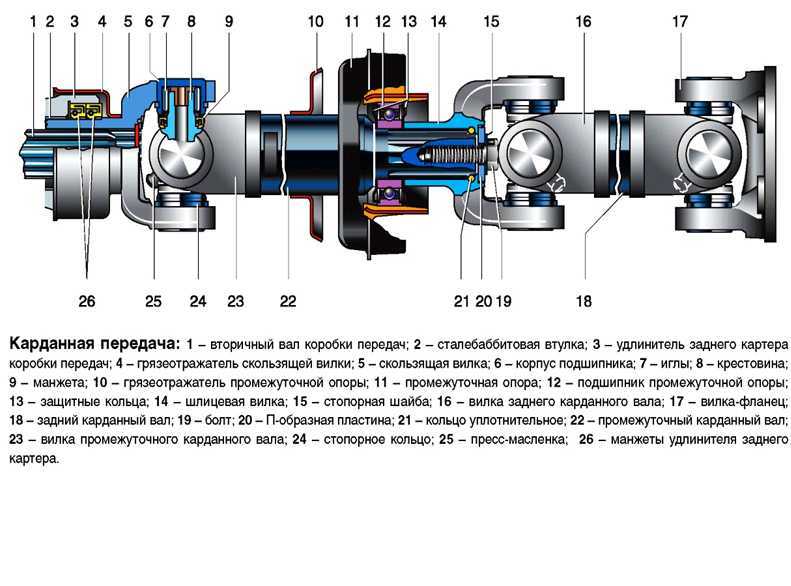

Так как карданная передача отбалансирована на заводе, при каждой ее разборке и последующей сборке необходимо сохранить первоначальное взаимное положение валов.

В противном случае при движении автомобиля может возникнуть заметная вибрация.

Чтобы при сборке шлицы хвостовика промежуточного вала и шлицевой вилки заняли прежнее положение, делаем метки краской или зубилом на трубе промежуточного вала

Делаем метки краской или зубилом на шлицевой вилке среднего шарнира.

Отверткой отгибаем выступ стопорной шайбы, расположенную внутри шлицевой вилки

Вставив в вилку вороток или отвертку, удерживаем шарнир и отворачиваем болт на три оборота.

Вынимаем пассатижами П — образную пластину.

Медным молотком или через проставку сбиваем вилку со шлицев промежуточного вала

Выворачиваем болт со стопорной шайбой

Ударяя шлицевым хвостовиком промежуточного вала о деревянную подкладку, сбиваем промежуточную опору

Вынимаем из промежуточной опоры защитные кольца.

Перед сборкой карданной передачи закладываем смазку Литол-24 в углубления защитного кольца со стороны, обращенной к карданному валу, и вставляем кольцо.

Покрываем смазкой ШРУС-4 шлицы промежуточного вала.

Оправкой, изготовленной из трубы (диаметром, приблизительно равным диаметру внутреннего кольца подшипника промежуточной опоры), напрессовываем опору на шлицы промежуточного вала до упора.

Закладываем смазку с другой стороны подшипника и надеваем второе защитное кольцо.

Устанавливаем уплотнительное кольцо в выточку вилки заднего карданного вала.

Заворачиваем болт с надетой на него стопорной шайбой в торец вала, предварительно смазав несколькими каплями герметика резьбовое отверстие.

Нанеся на заходную часть шлицев переднего вала поясок герметика шириной 10 мм, надеваем вилку, совместив ранее нанесенные метки.

Вставляем П — образную пластину под стопорную шайбу так, чтобы выступ на пластине вошел во впадину шлица вилки, а усик на стопорной шайбе – в вырез пластины.

Заворачиваем и затягиваем болт.

Стопорим болт, отогнув на его грань выступ стопорной шайбы

Разборка карданного шарнира

Промыв керосином детали шарнира, помечаем их взаимное положение.

Поддев отверткой, осторожно снимаем стопорные кольца подшипников

Удобнее разобрать шарнир специальным съемником.

При его отсутствии выпрессовываем подшипник в тисках, для этого подбираем из отрезков труб или колец старых подшипников упорное кольцо и оправку.

Шарнир зажимаем в тисках так, чтобы оправка располагалась со стороны масленки и выпрессовываем подшипники

Сняв с крестовины подшипники в сборе с манжетами, снимаем вилку

Аналогично выпрессовываем вторую пару подшипников (манжеты должны остаться в корпусах подшипников) и вынимаем крестовину.

В случае установки нового шарнира его детали промываем от консервационной смазки.

Каждый подшипник промываем отдельно, чтобы не перемешивать иглы. На торцах манжет должны быть фаски, их можно сделать мелким надфилем.

Высушив вымытые детали, надеваем манжеты на шипы крестовины так, чтобы пружинки были обращены в сторону грязеотражателей.

Заливаем немного масла в стаканы подшипников и надеваем их на крестовину.

Теперь снимаем три из них вместе с манжетами, а четвертый (со стороны масленки) — оставляем.

Дальнейшая сборка шарнира не отличается от сборки шарнира с деталями, бывшими в эксплуатации.

Свободный шип крестовины, противолежащий масленке, заводим в ушко вилки, а затем противоположный шип с надетым на него подшипником и стопорным кольцом – в противоположное ушко.

На свободный шип надеваем подшипник, введя его в отверстие ушка вилки.

Убедившись, что оба подшипника направлены в отверстия вилки, зажимаем шарнир в тиски, подложив между губкой тисков и ушком вилки упорное кольцо.

Запрессовываем подшипник на стороне масленки до соприкосновения запорной шайбы с ушком вилки.

Надеваем второе запорное кольцо на противоположный подшипник.

Обе половины шарнира собираем одинаково, но не забудьте восстановить взаимное положение вилок по меткам, сделанным до разборки.

Собирая остальные шарниры, устанавливайте крестовины так, чтобы масленки всех шарниров располагались в одной плоскости и по одну сторону шарнира.

Приспособление для разборки карданных шарниров

Разборка любых карданных шарниров будет проще и удобнее, если пользоваться приспособлением, показанным на рисунке.

Расстояние между опорными пластинами выбирается в зависимости от размеров шарнира.

Признаки неисправности крестовины рулевого вала

Необходимость в замене подрулевой крестовины на Прадо 120 (как и для модели 150) возникает при наличии следующих характерных признаков:

• Ощутимое сопротивление руля при выполнении поворота на скорости свыше 70 км/ч. С течением времени вращение становится все туже.
• Запаздывание поворота колес и потеря чувствительности.
• Увеличение люфта колес.
• Неравномерность вращения рулевого колеса с резкими рывками.
• Различимый стук и скрежет при работе рулевой колонки.

Большинство водителей обращаются в автосервис, дождавшись появления последних признаков из перечисленных. Такое пренебрежение опасно. Неисправность органа управления на автомобиле Toyota (как и любом другом) грозит аварией, если меры не приняты своевременно.

Замена крестовины

Ключом на 15 откручиваем болт, соединяющий половинки кардана, снимаем подвижную часть. Далее нас ждет один из наиболее трудоемких этапов, который может потребовать немало физических усилий: выбивание крестовины. Для этого удобнее всего использовать молоток и головку на 27. Последовательно выбиваем крестовину сначала с одной стороны, затем с другой. Старайтесь не промахиваться мимо крестовины — сильный удар молотка может деформировать соединительные элементы кардана.

От выбитой крестовины можно избавиться — она нам больше не потребуется. Что касается новой крестовины, то перед ее установкой следует очистить ее от смазки, залитой туда производителем. Стандартная смазка не отличается высоким качеством и хватить ее может совсем ненадолго. Она легко вымывается водой, остатки можно удалить сухой тряпкой. Стандартную смазку лучше всего заменить на более качественную, например Смазка литиевая МС-1510 (BLUE) или похожую. Далее устанавливаем крестовину и фиксируем ее, обжимая тисками. На данном этапе не рекомендуется использовать молоток, чтобы случайно не повредить новую запчасть. Для лучшей фиксации рекомендуется подобрать по диаметру две шайбы и прихватить их сваркой с внешних сторон пазов, в которые устанавливается крестовина. Будьте внимательны: не перегрейте сваркой саму крестовину — это может расплавить масло и привести к его порче или утечке.

После фиксации новой крестовины собираем кардан заново в соответствии с нанесенными ранее метками. Стопорим соединительный болт при помощи подходящей по диаметру шайбы, проверяем ход кардана. Все, крестовина заменена, кардан готов к установке и дальнейшей эксплуатации.

Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.

Проблемы, связанные с вибрацией

Кроме деформации трубы вибрации могут возникать, если ослаблена затяжка креплений заднего вала к мосту.

Для этого можно вполне самостоятельно подтянуть прослабленные соединения.

Часто вибрации возникают вследствие отрыва балансировочной пластины от трубы карданного вала. В этом случае необходима замена этой трубы либо ее ремонт в автосервисе. Но здесь также придется выполнить балансировку.

Если вибрация ощущается устойчиво, то стоит проверить деталь на возможные люфты в подшипниках.

Если наблюдаются биения в посадочном пояске на фланце шестерни на редукторе заднего моста, то здесь достаточно будет замены фланца. Если биение скользящей вилки в КПП стало заметно больше, то следует произвести замену удлинителя КПП. Этот износ происходит вследствие износа втулок из сталебаббита.
