Замена подвесного подшипника на газели 3302, некст, бизнес своими руками с видео

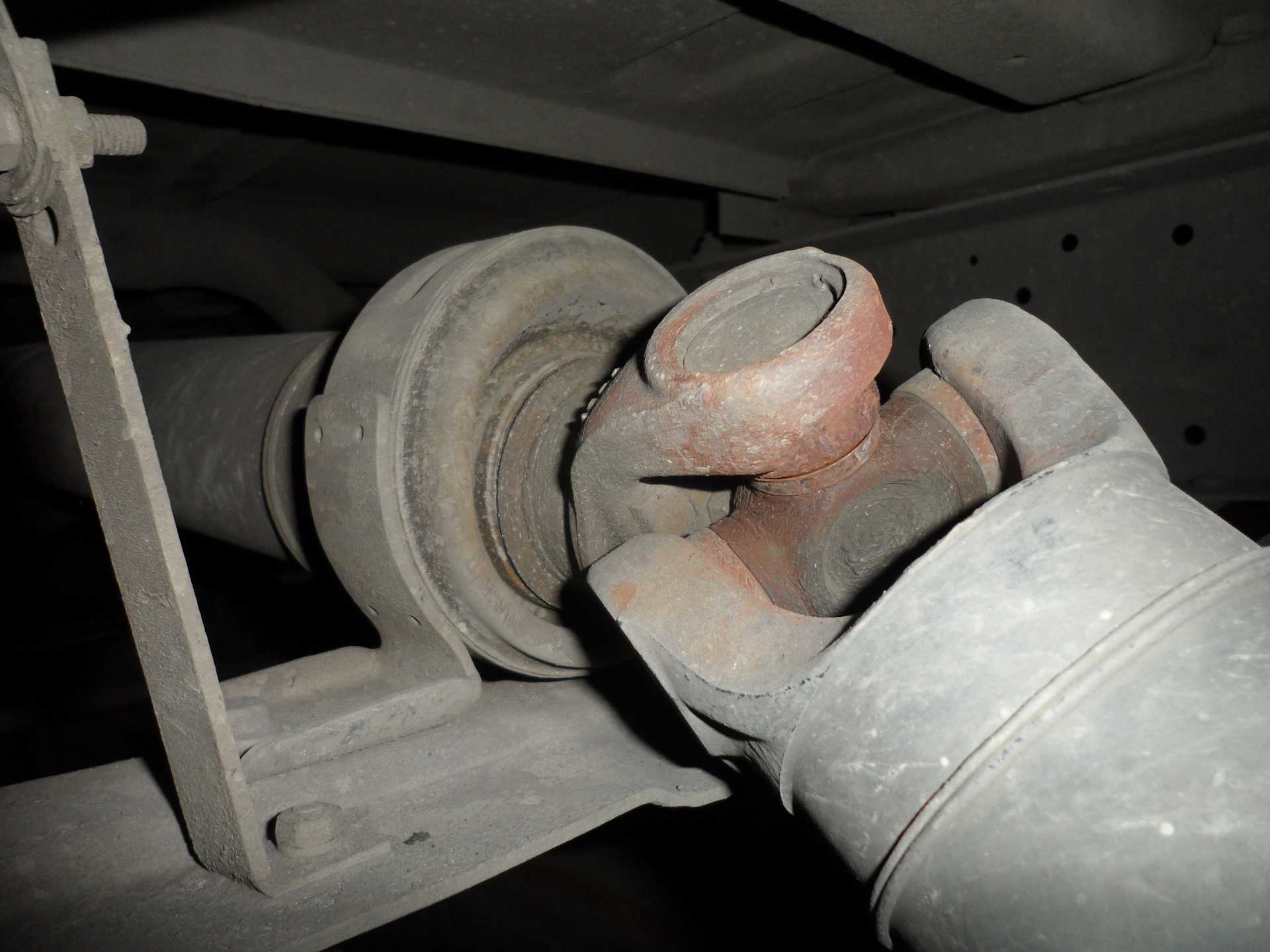

Промежуточная опора

Этот элемент изготовлен из резины. Он гофрированный. С внутренней части к этой опоре методом вулканизации присоединен шариковый подшипник закрытого типа. С наружной стороны опора оснащена специальным кронштейном.

Толстая резина не позволяет передавать вибрации от движений передачи на детали кузова, а также дает возможность для перемещений карданной передачи по продольным осям.

Кронштейн при помощи болтов надежно закрепляется на поперечине рамы автомобиля.

Подшипник, который установлен в опоре, имеет очень долгий срок службы. Ему не нужен какой-либо уход во время всего его срока годности.

Снятие и установка кардана

Нередко карданный вал снимается для его замены, также кардан приходится демонтировать при ремонте КПП или двигателя. Если вал остается старый, прежде чем отсоединять его от моста, на заднем редукторе и фланце вала следует поставить метки. Делается это для того, чтобы избежать возможной вибрации – при установке КВ в другое положение балансировка может нарушиться.

Снимается вал на Газели достаточно просто, для того чтобы демонтировать деталь, необходимо выполнить следующие действия:

· открутить четыре гайки ключом на 17 мм, при этом удерживая болты ключом на 14, вынуть болты и опустить задний вал вниз;

· раскрутить болты с гайками, крепящие подвесной подшипник к траверсе, демонтировать крепеж;

· выдернуть вал из шлицов коробки передач, затем на хвостовик КПП следует установить заглушку, чтобы не потекло масло.

Установка кардана производится в порядке, обратном снятию, при монтаже необходимо проследить за тем, чтобы между гайками и болтами крепления вала к заднему мосту были проложены проверенные шайбы, если проверок не будет, гайки от вибрации могут быстро раскрутиться.

Что такое кардан и зачем он нужен

Определение кардана

Кардан — это соединительный механизм, который передает крутящий момент от двигателя к приводным колесам автомобиля.

Он состоит из нескольких деталей: карданных валов, шарниров, крестовин и карданных коробок.

Назначение кардана

Кардан необходим для передачи крутящего момента от двигателя к задним колесам автомобиля, в том числе и на Газель.

Карданный вал соединяет две карданные коробки, которые поворачиваются вокруг своей оси. Это дает возможность поддерживать нужный угол между движущимися деталями и передавать крутящий момент с высокой точностью.

В случае авто с передним приводом вместо кардана используется вал, который передает крутящий момент путем вращения полуосей.

Зачем нужен кардан на Газель

На Газель кардан необходим для передачи крутящего момента на задние колеса и обеспечивает маневренность и управляемость автомобиля.

Также кардан позволяет балансировать вес между передней и задней осью автомобиля, распределяя нагрузку на колеса.

Оправданно рассмотреть установку кардана на Газель при увеличении грузоподъемности или использовании автомобиля в условиях с большими нагрузками и частыми поездками по бездорожью.

Выводы

Кардан, являясь передающей деталью, обеспечивает нужную мощность и маневренность автомобиля и необходим на Газели для обеспечения стабильной работы авто в экстремальных условиях.

Проверка состояния кардана

Периодическая проверка состояния карданного вала является важной процедурой для обеспечения безопасной и эффективной работы Газели. Ведь кардан — это одна из ключевых деталей механизма передачи крутящего момента от двигателя к задним колесам

Плохое состояние кардана может привести к образованию трещин, износу подшипников и деформации шарниров, а это, в свою очередь, может привести к поломке важных деталей и аварийной ситуации на дороге.

Перед началом проверки рекомендуется обеспечить надежное и безопасное его поддержание. Для этого можно использовать специальный подъемник или установить Газель на повышенную платформу.

Основные пункты проверки кардана включают:

Внешний осмотр деталей на наличие повреждений, трещин или износа;
Проверку крепления кардана к раме автомобиля;
Осмотр шарниров на наличие люфта;
Проверку балансировки карданного вала;
Проверку состояния и смазки подшипников;
Проверку наличия замятостей и деформаций длинного шлица;
Проверку качества стыков и уплотнений.

По завершении проверки необходимо принять меры по устранению выявленных недостатков и повреждений. В случае обнаружения серьезных проблем, рекомендуется обратиться к специалистам для проведения ремонта или замены карданного вала.

Правильная и своевременная проверка состояния кардана поможет избежать серьезных поломок и обеспечит бесперебойную работу автомобиля. Регулярное техническое обслуживание и проверка всех ключевых деталей Газели являются залогом безопасности и долговечности вашего автомобиля.

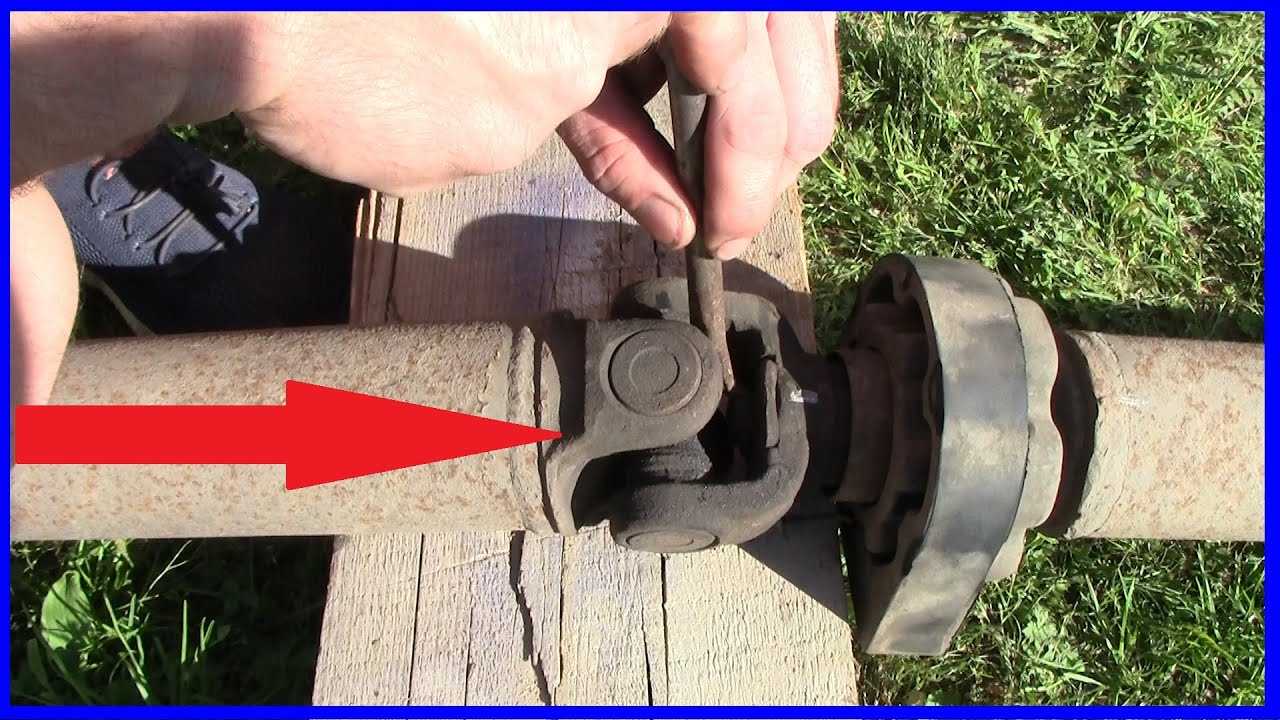

Снятие крестовины

Процесс снятия крестовины карданного вала для большинства автомобилей схож. По схеме, которая будет описана ниже можно демонтировать её как с автомобиля газель, так и с соболь 4х4. Несколько иначе будет происходить снятие шарниров, установленных на автомобилях соболь 4х4, тем, которые находятся в переднем мосту, вместо ШРУСа, так как там будет несколько иным демонтаж самих вилок.

Итак, сначала стоит очистить кардан газель от грязи и пыли, а потом его демонтировать. Как снять кардан с автомобиля газель или соболь 4х4 можно найти достаточно много информации, поэтому мы эту операцию описывать не будем, но напомним, что перед демонтажем и разборкой карданного вала нанесите метки при помощи краски или зубила на все сопряженные элементы. Это необходимо для того чтобы впоследствии при сборке поставить все детали с тем же расположением, что и до разборки, тем самым избегая возможного дисбаланса.

Далее приступаем к снятию самого шарнира:

Молотком наносим несильные удары по стаканам игольчатых подшипников, это надо для того, чтобы они несколько осели и тем самым ослабили нажатие на стопорные кольца;
С помощью отвертки или плоскогубцев, кому как удобнее, снимаются стопорные кольца;
Стакан игольчатого подшипника при помощи тисков или пресса выпрессовывается из вилки, для облегчения процедуры лучше воспользоваться оправкой из куска трубы или головки такого же размера, как и стакан;
Кардан разворачивается на 180 градусов и выпрессовывается второй стакан, легче всего это сделать нанесением ударов по цапфе крестовины через оправку;
Снимается вилка и торцевые манжеты подшипников;
Применяя эту же схему, выпрессовываются остальные подшипники и снимается сама крестовина.

Конечно же, бывают ситуации, когда снятие крестовины с карданного вала осуществить довольно тяжело, при этом требуется именно замена шарнира, а не его ремонт. В таком случае для облегчения процедуры стоит распилить ее при помощи обычной болгарки и после этого выпрессовывать стаканы будет значительно легче.

Это относится не только для автомобилей газель и соболь, колесных схем 4х2 и 4х4 – это правило абсолютно для всех случаев.

Как снять карданный вал автомобиля Газель

Осмотр, проверка и смазка карданной передачи

Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.

Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.

На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.

Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.

Подшипник опоры должен вращаться легко, без заеданий и люфта.

На снятой карданной передаче можно оценить состояние шарниров без их разборки.

Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.

В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.

Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.

Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.

Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.

При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.

Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.

Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

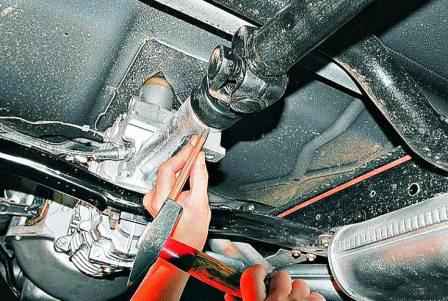

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач

Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.

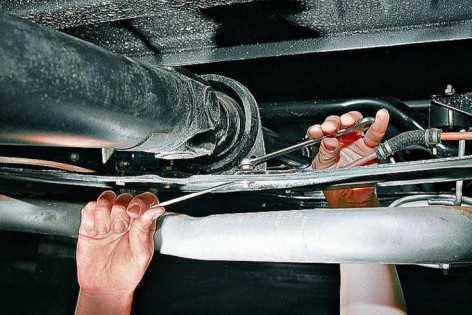

Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».

Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.

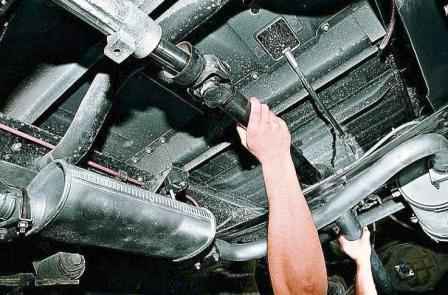

Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью

Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.

Так же смотрим статью – «Конструкция и неисправности карданного вала автомобиля Газель»

Как снять кардан с автомобиля?

Прежде чем снимать передачу, нужно заранее с помощью краски пометить места взаимного углового положения вилки, а также вала КПП. Эти метки очень удобны на отражателях скользящей вилки, а также на удлинителе КПП.

Резьбовую часть болтов следует максимально качественно очистить от налипшей грязи.

После этого можно снять передний скользящий конец карданной передачи.

На торцевой части ведомого вала КПП нужно также поставить метку положения.

Когда передача полностью снята, нужно максимально защитить хвостовик вилки от возможного загрязнения. Того же требует и отверстие в КПП.

Теперь можно приступать к устранению различных неполадок.

Покупка нового

Хуже дело обстоит с удлиненными моделями автомобилей. Эти валы доступны под заказ, и далеко не везде их можно приобрести.

Сегодня много информации по поводу удлинения данного элемента самостоятельно.

Карданный вал — такая же деталь, как и все остальные. Этот узел вполне можно ремонтировать. При правильном уходе и регулярном обслуживании он прослужит очень долго. А если нужна замена, то помните, что для автомобиля длина карданного вала («Газель» и «Валдай» в данном ряду не исключение) — это самый важный параметр.

Владельцы автомобиля газель и соболь 4х4, а также в других автомобилях, где передача крутящего момента происходит при помощи карданной передачи время от времени сталкиваются с проблемой поломки крестовины карданного вала (шарнира). Естественно, в такой ситуации рекомендована ее замена. Такая деталь, как кардан газель, хоть и является довольно большой по размеру, но по конструкции настолько проста, что любой непрофессионал может выполнить ее ремонт.

В каком случае ремонт карданного вала невозможен

Кардан на Газели отремонтировать удается не всегда, чаще всего вал приходится полностью менять, если он подвергся деформации, вышел из строя в результате сильного удара. Еще нет смысла ремонтировать узел, если на самих валах разбиты посадочные места под игольчатые подшипники крестовин.

Если карданный вал погнут несильно, можно его отбалансировать, но балансировка производится в условиях специализированного предприятия, и может стоить недешево. Поэтому не всегда разумно выполнять такую работу, так как новые запчасти на Газель стоят недорого, и проще поменять кардан на новый – замена КВ займет немного времени, а результат будет практически одинаковый.

Не стоит заниматься восстановлением кардана и в том случае, когда разбито посадочное место под установку подвесного подшипника, обычно восстанавливают карданные валы на дорогих иномарках, где запчасти стоят недешево.

Проблемы, связанные с вибрацией

Кроме деформации трубы вибрации могут возникать, если ослаблена затяжка креплений заднего вала к мосту.

Для этого можно вполне самостоятельно подтянуть прослабленные соединения.

Часто вибрации возникают вследствие отрыва балансировочной пластины от трубы карданного вала. В этом случае необходима замена этой трубы либо ее ремонт в автосервисе. Но здесь также придется выполнить балансировку.

Если вибрация ощущается устойчиво, то стоит проверить деталь на возможные люфты в подшипниках.

Если наблюдаются биения в посадочном пояске на фланце шестерни на редукторе заднего моста, то здесь достаточно будет замены фланца. Если биение скользящей вилки в КПП стало заметно больше, то следует произвести замену удлинителя КПП. Этот износ происходит вследствие износа втулок из сталебаббита.

Монтаж крестовины

Установка проводится значительно легче, так как все наши узлы уже очищены и обильно смазаны.

Приступим к процедуре:

В ушко вилки заводится свободный шип крестовины, который находится с обратной стороны масленки, а противоположный шип с уже установленным на него подшипником и стопорным кольцом вводим в противоположное ушко;
Подшипник вводится в ушко вилки и одевается на свободный шип крестовины;
Убедившись, что оба подшипника совмещены с отверстиями вилки и шарнир зажимается тисками;
Проводится процесс напрессовывания подшипника до момента соприкосновения запорной шайбы с ушком вилки;
Устанавливается второе стопорное кольцо на противоположный подшипник;
Повторить процедуру для второй половины шарнира.

Опять же напоминаем, что не стоит забывать про, заранее нанесенные, метки и провести сборку согласно им.

Ну вот, замена шарниров выполнена и можно кардан газели устанавливать на место.

http://autoruk.ru/gaz-2705/transmissiya-gazel/kak-snyat-kardannyj-val-avtomobilya-gazelhttp://avtomechanic.ru/index.php?option=com_content&view=article&id=1492&catid=249&Itemid=212http://fb.ru/article/209881/kardannyiy-val-gazel-remont-i-zamenahttp://zamena-podshipnikov.ru/zamena-podvesnogo-podshipnika-gazel-3302-biznes-nekst.htmlhttp://autodont.ru/transmission/driveshaft/zamena-krestoviny-kardannogo-vala-gazel

голоса

Рейтинг статьи

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

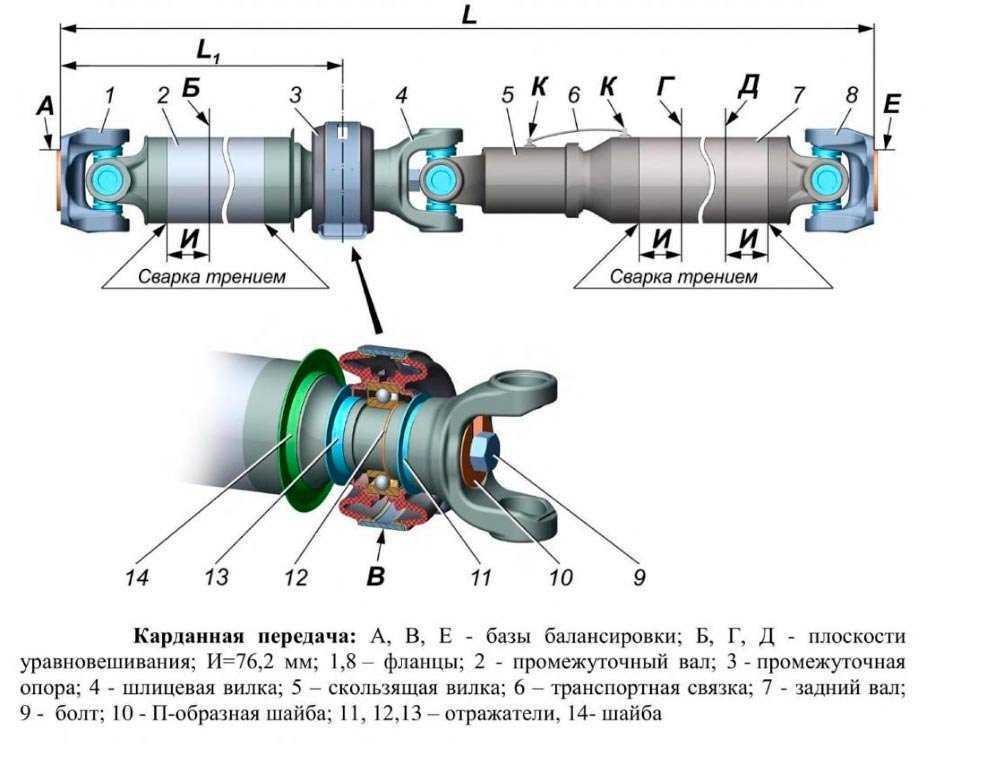

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

Опоры старого образца для автомобилей до 2002 года выпуска;
Опоры нового образца для автомобилей после 2002 года выпуска;
Опоры для автомобилей “ГАЗель-Бизнес” после 2010 года выпуска.

Опора старого образца

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 “Соболь” и на семействе “Волга” моделей 3102, 31022, 31029 и 3110.

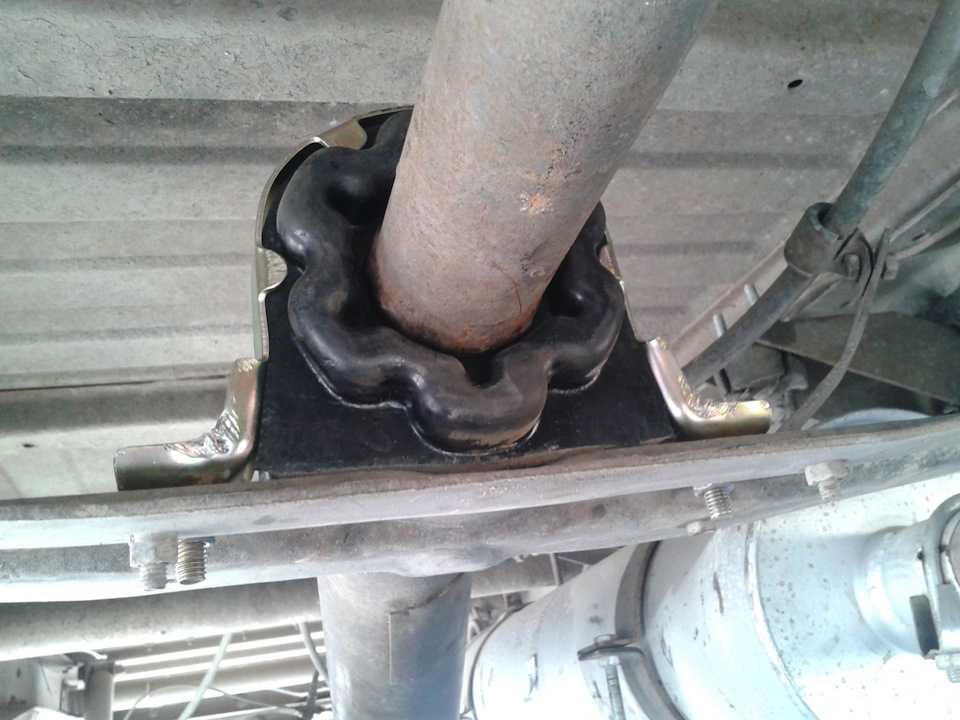

Опора нового образца

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой “омега Ω”). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 “ГАЗель-Бизнес” с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других “ГАЗелей” налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
Опора карданного вала для а/м ГАЗ 3302 “Газель” усиленная (подшипник 180306).
Опора карданного вала для а/м ГАЗ 3302 “Газель” с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Подвесной подшипник карданного вала газель

Для выполнения ремонтных работ потребуются инструменты:

Молоток, зубило;
Набор накидных ключей или головок;
Динамометрический ключ для более точной затяжки резьбовых соединений;
Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

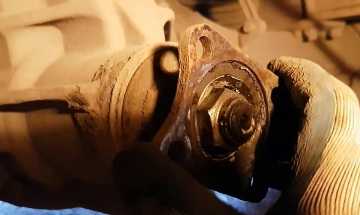

Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.

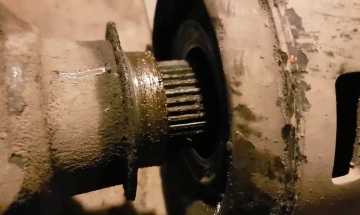

Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

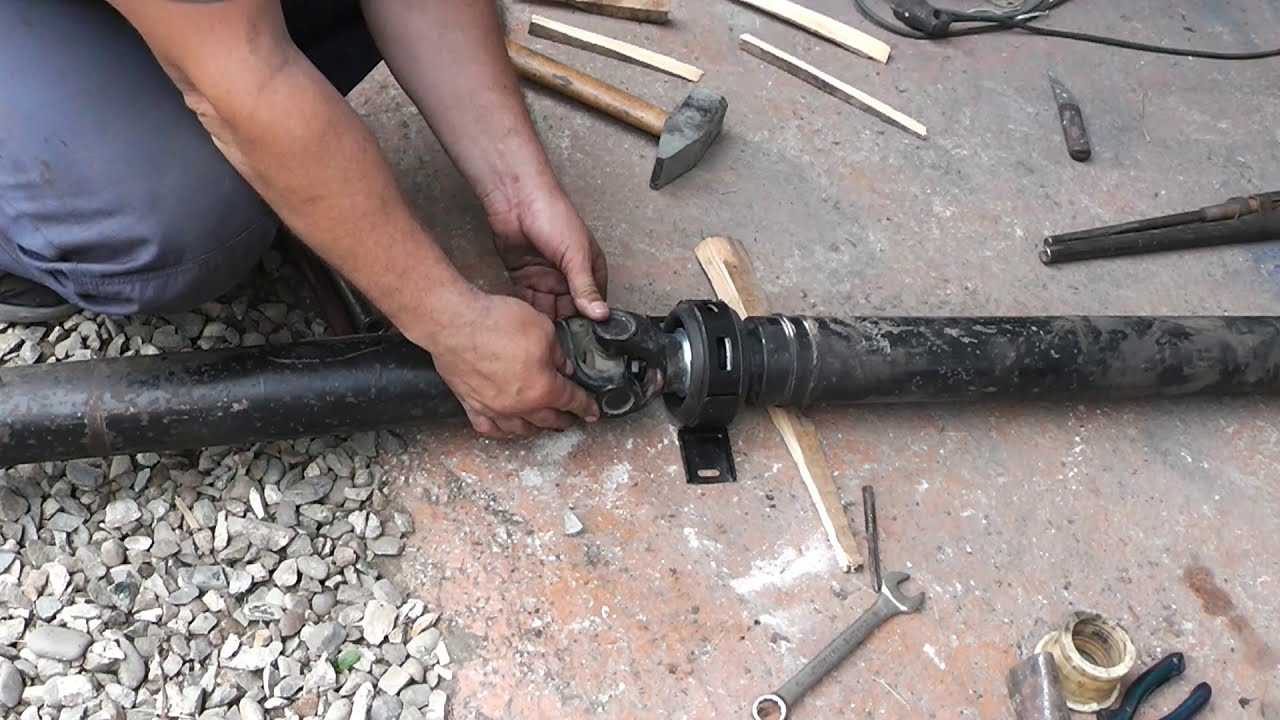

У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.

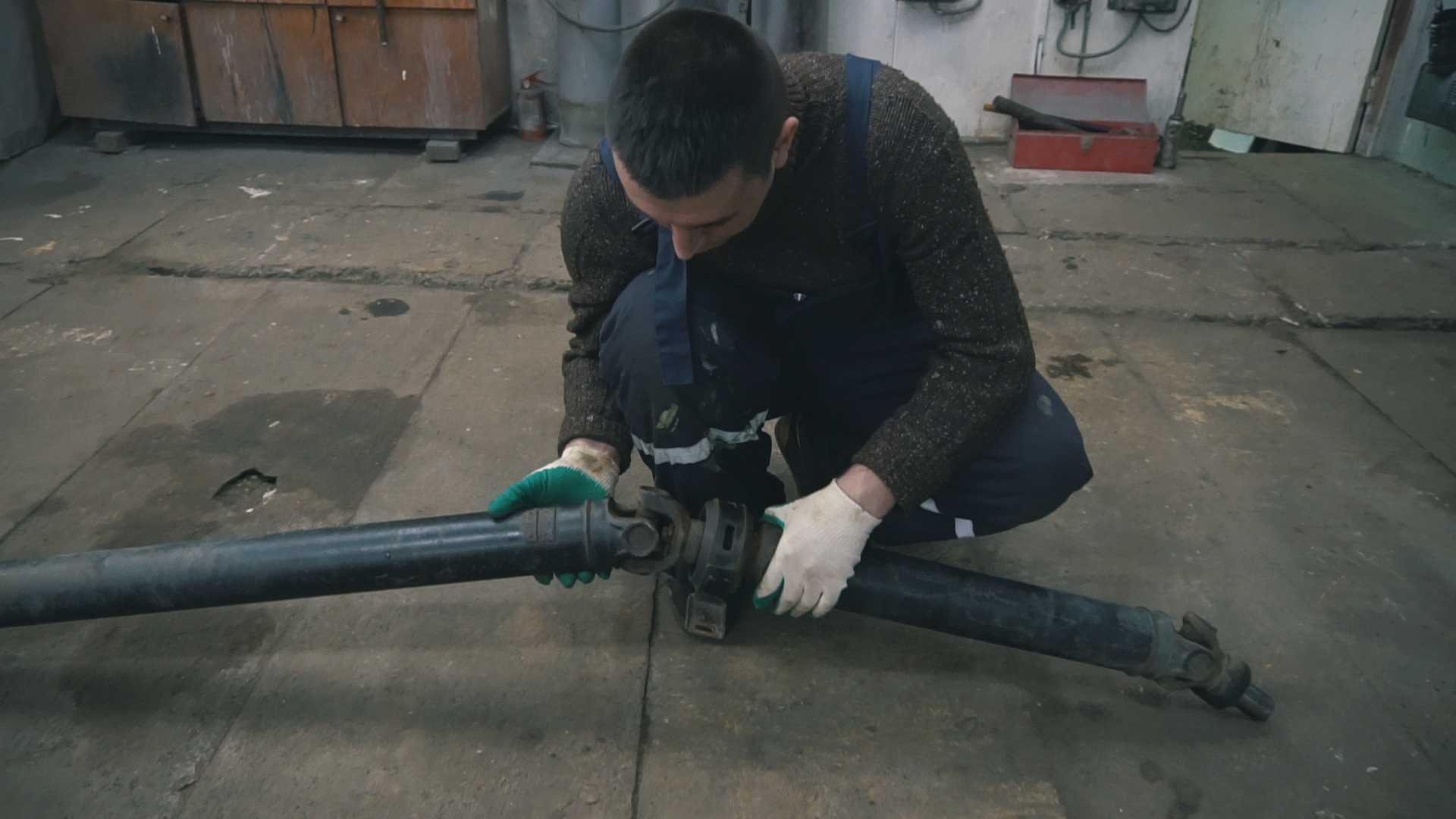

Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы

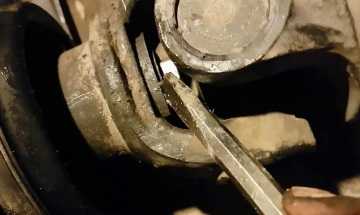

Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

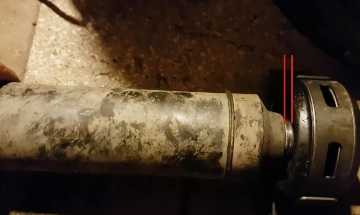

Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
Затем собираем обе чести кардана, соблюдая нанесенные метки.

Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
Теперь монтируем кардан в обратной последовательности, как показано ниже.

Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
После установки кардана, если есть возможность — проверьте дисбаланс.
Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Шаг 2: Демонтаж старого кардана

Перед началом демонтажа старого кардана произведите осмотр и проверьте его на предмет повреждений и износа. Если вы заметили какие-либо неисправности, то необходимо заменить его на новый.

Для демонтажа старого кардана нужно поднять автомобиль на подъемнике и снять заднее колесо. После этого извлеките болты крепления кардана к универсальным шаровым опорам. Затем при помощи соответствующего инструмента отверните болты крепления кардана к коробке передач. Обычно такой инструмент представляет собой шестигранный ключ.

Отсоедините старый кардан от автомобиля и аккуратно вытащите его из-под машины. Старайтесь не повредить прокладки и резиновые элементы. Для удобства демонтажа кардана можно отодвинуть в сторону от коробки передач и универсальных шаровых опор, чтобы снизить напряжение в его соединениях.

После снятия старого кардана тщательно очистите крепления и проверьте их на наличие износа. В случае необходимости произведите замену изношенных элементов.
