Газель 3302 2705 (соболь) предохранители и реле

Что особенно важно контролировать у задних габаритов

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Как найти реле стоп-сигнала

Реле стоп-сигнала — это устройство, отвечающее за включение и выключение стоп-сигналов автомобиля. Найти реле стоп-сигнала на Газели 3302 относительно просто, если вы знаете его местоположение.

Обычно реле стоп-сигнала располагается в моторном отсеке автомобиля. Оно может быть закреплено на корпусе ближе к заднему блоку предохранителей или на кузове в районе задних фонарей.

Для поиска реле стоп-сигнала нужно открыть капот и осмотреть моторный отсек

Если вы не знаете его точное местоположение, обратите внимание на провода, которые идут от задних фонарей. Следуйте по проводам и постепенно найдете реле стоп-сигнала

Если не удается найти реле стоп-сигнала в моторном отсеке, можно обратиться к руководству по эксплуатации автомобиля. В нем должна быть указана точная информация о местоположении и схеме расположения электронных компонентов.

Обращаем внимание, перед любыми работами с электрическим оборудованием автомобиля рекомендуется отключить аккумулятор и принять все меры предосторожности для предотвращения возможных травм или повреждений

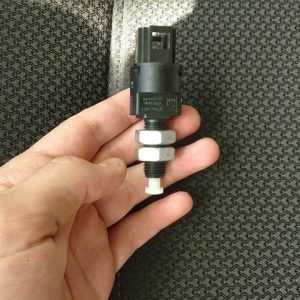

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

• Окисление контактов;
• Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше

Полезное для автолюбителей – все об автомобилях

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

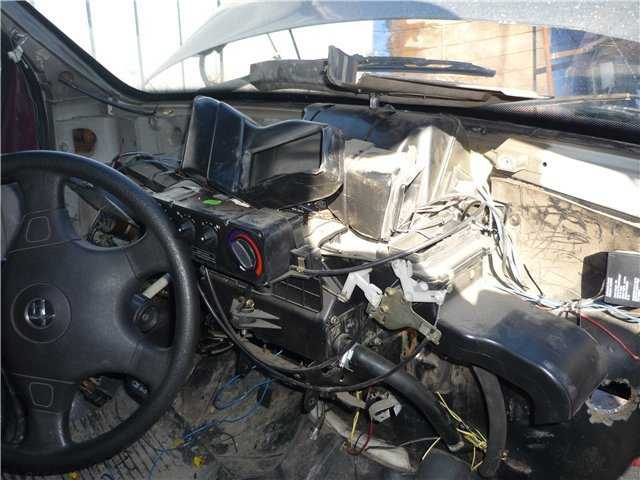

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

голоса

Рейтинг статьи

Как определить проблему и устранить ее?

Частая причина проблем с электропроводкой — недостаточный уход за автомобилем, нежелание владельца или неспособность диагностировать и устранить поломку. Но если есть какие-то знания, нетрудно определить, почему не работают стоп-сигналы. Причины следующие:

• Окисление контактной группы в разъеме лампы, сигнализирующей о срабатывании тормоза.
• Окисление вставки предохранителя в блоке предохранителей, ответственных за стоп-сигналы, или его перегорание.
• Неисправность (заедание) концевого выключателя («лягушка») — сигнал о нажатии на тормоз.
• Перегорание лампы в одной или обеих секциях стоп-сигналов.
• Повреждение электропроводки.

Если мы рассмотрим наиболее распространенные причины, по которым стоп-сигналы не включаются, перегоревший предохранитель, лампочка или процесс окисления на контактной группе являются отдельными. Именно поэтому ремонтные работы стоит начинать с диагностики этих проблем.

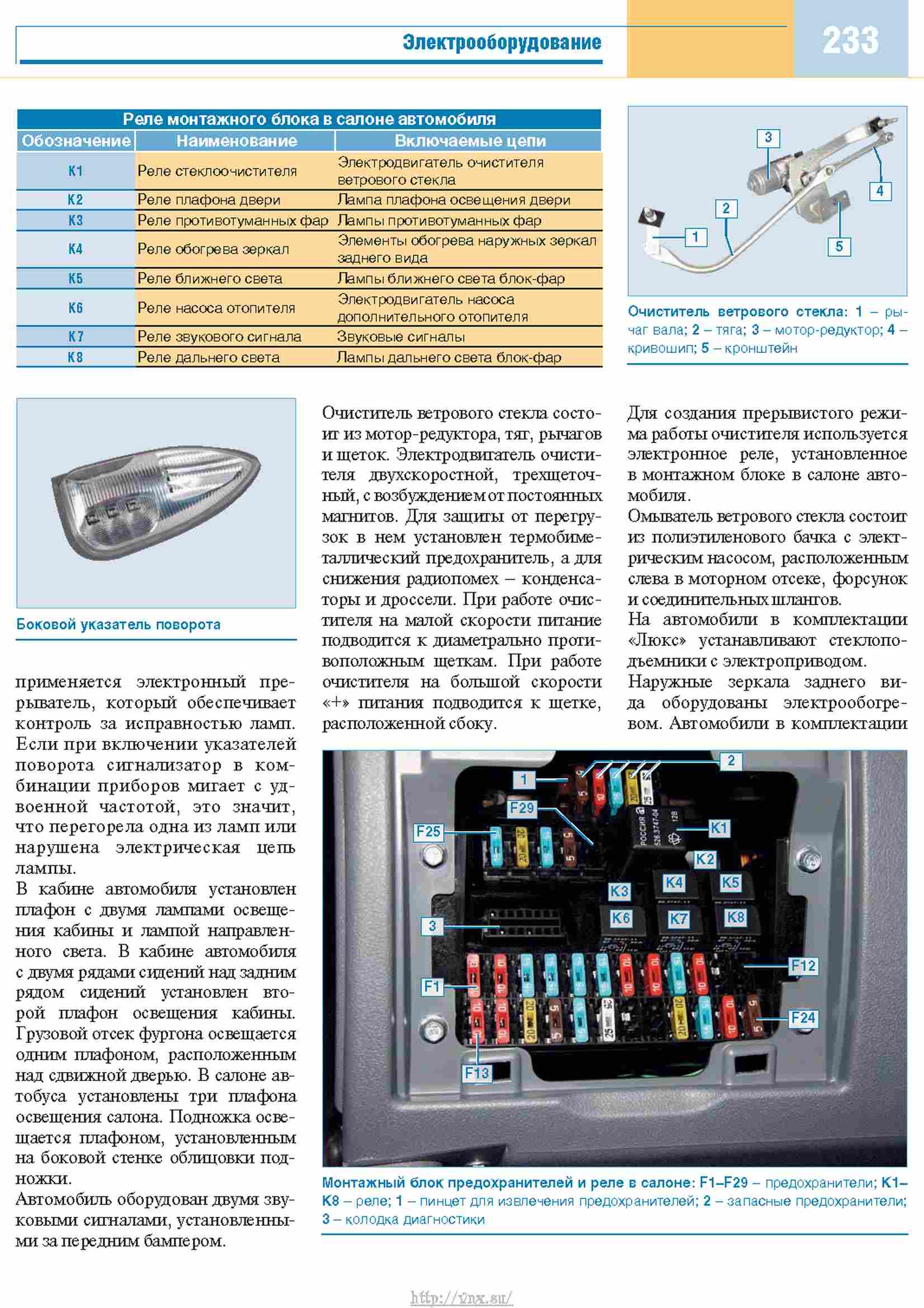

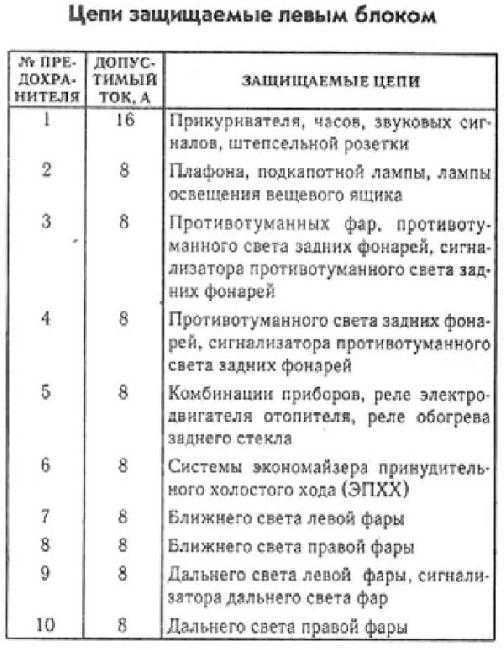

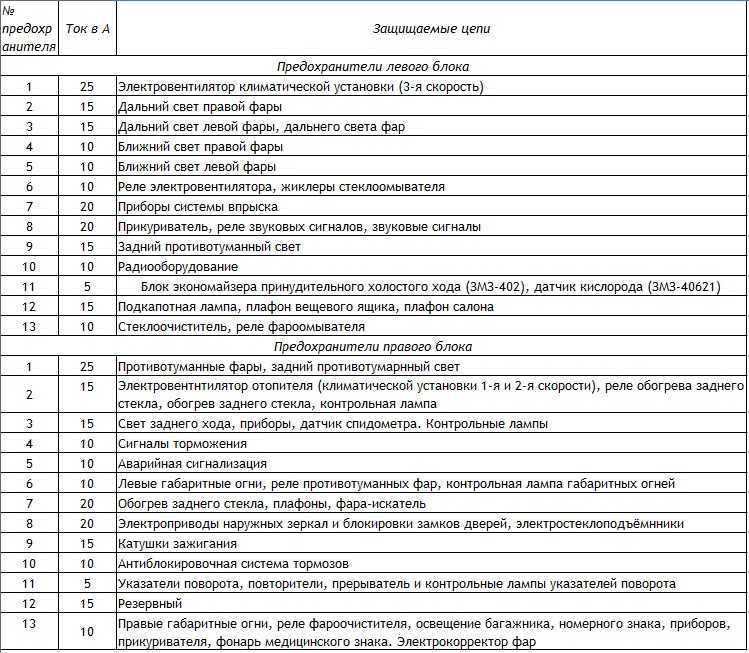

Блок предохранителей расположен в салоне автомобиля, перед сиденьем водителя, под панелью приборов (немного левее рулевой колонки). Нет четкого расположения предохранителей, подходящего для всех автомобилей. У каждого производителя есть индивидуальные особенности размещения, которые необходимо учитывать при ремонте. Во избежание ошибок загляните в техническое руководство к автомобилю, где поясняется назначение каждого предохранителя. Там же вы узнаете, какой предохранитель отвечает за стоп-сигналы.

Местоположение реле стоп-сигнала на Газели 3302:

Реле стоп-сигнала на Газели 3302 находится в моторном отсеке автомобиля. Для точного определения его местоположения следует обратиться к схеме электрооборудования или руководству по эксплуатации Газели 3302, так как оно может отличаться в зависимости от конкретной модификации автомобиля.

Однако, в большинстве случаев реле стоп-сигнала располагается на специальной панели или блоке предохранителей в моторном отсеке. Это может быть небольшая прямоугольная коробка или модуль, которые обычно закреплены на кронштейне или стенке моторного отсека Газели 3302.

Если вы не знакомы с устройством автомобиля или не можете найти реле стоп-сигнала самостоятельно, рекомендуется обратиться к специалисту или автосервису. Они смогут быстро и точно определить местоположение реле стоп-сигнала на Газели 3302 и произвести необходимые работы по его замене или обслуживанию.

Проверка и замена стоп-противника

Если стоп-сигнал Газели 3302 старого образца перестал работать, одной из возможных причин может быть неисправность стоп-противника. Следующие шаги помогут вам проверить его работоспособность и в необходимых случаях заменить:

Шаг 1: Убедитесь, что стоп-противник подключен и находится в исправном состоянии. Закройте дверь кузова Газели и проверьте, правильно ли установлен стоп-противник.

Шаг 2: Проверьте питание стоп-противника. Для этого включите зажигание Газели и проверьте наличие напряжения на клеммах стоп-противника с помощью тестера или штатного измерительного прибора

Обратите внимание, что напряжение должно быть либо 12 В, либо 24 В, в зависимости от типа вашего автомобиля

Шаг 3: Проверьте целостность проводки. Отсоедините разъем стоп-противника и проверьте наличие непрерывности провода от разъема до стоп-противника. Если провод оборван или поврежден, замените его на новый.

Шаг 4: Замените неисправный стоп-противник. Если вы установили, что стоп-противник не работает из-за поломки или износа, приобретите новый стоп-противник соответствующей модели и установите его на автомобиль.

После выполнения этих шагов ваш стоп-сигнал Газели 3302 старого образца должен восстановить свою работоспособность. Если проблема сохраняется, следует обратиться к автомеханику или представителю сервисного центра для дальнейшей диагностики и ремонта.

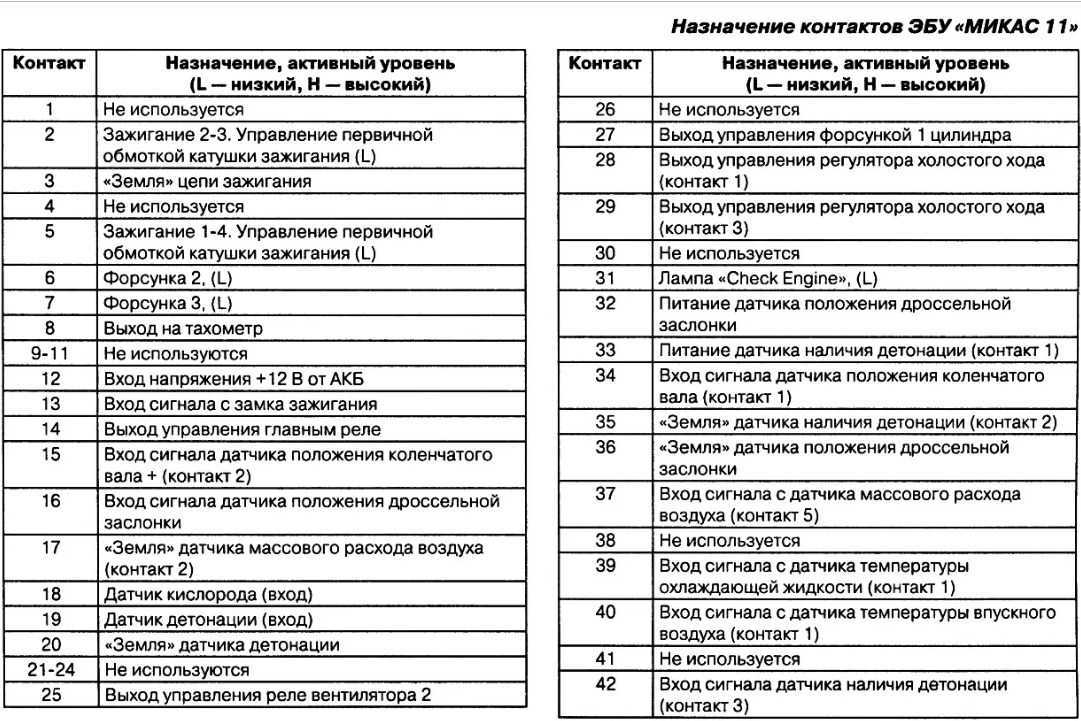

Схема электрическая автомобилея ГАЗель, Соболь с Cummins

Схема электрическая принципиальная автомобильная: А5 — блок управления двигателем; А8 — догреватель; А12 — модуль управления светотехникой; В3 — датчик наличия воды в топливном фильтре; В5 — датчик сигнализатора аварийного падения уровня тормозной жидкости; В7 — датчик температуры охлаждающей жидкости; В12 — датчик указателя уровня топлива; В17 — датчик положения педали газа; В46 — датчик скорости; D7 — блок управления антиблокировочной системой тормозов; D21 — пульт управления отопительно-вентиляционной установкой; D30 — блок регулировки скорости вентилятора отопителя; Е1 — фара головного света левая; Е2 — фара головного света правая; Е3 — фара противотуманная левая; Е4 — фара противотуманная правая; Е16 — плафон кабины; Е18 — плафон кузова; Е20, Е21 — плафоны салона правые; Е23 — свеча подогревателя двигателя; Е25 — подогреватель топлива в фильтре; Е27 — фонарь задний левый; Е28 — фонарь задний правый; Е30, Е64 — фонари освещения номерного знака; Е31 — фонарь противотуманный задний; Е35 — фонарь подкапотный; Е37, Е38, Е39, Е40 — дополнительные габаритные фонари; Е59 — прикуриватель; Е60, Е61 — плафоны салона левые; Е63 — плафон освещения подножки; Е65 — плафон второго ряда сидений; Е71 — плафон освещения вещевого ящика; F41 — блок предохранителей силовой; F42 — верхний ряд предохранителей; F43 — нижний ряд предохранителей; F44 — дополнительные предохранители; G1 — генератор; G2 — аккумуляторная батарея; Н1,Н2 — сигналы звуковые; Н62 — лампа габаритного света правая; Н63 — лампа габаритного света левая; Н70 — лампа противотуманная задняя правая; Н71 — лампа противотуманная задняя левая; Н72 — лампа света заднего хода правая; Н73 — лампа света заднего хода левая; Н74 — лампа сигнала торможения правая; Н75 — лампа сигнала торможения левая; Н76 — лампа габаритного света заднего правая; Н77 — лампа габаритного света заднего левая; Н78 — лампа указателя поворота заднего правая; Н79 — лампа указателя поворота заднего левая; Н98 — лампа ближнего света правая; Н99 — лампа ближнего света левая; Н100 — лампа дальнего света правая; Н101 — лампа дальнего света левая; Н102 — лампа указателя поворота переднего правая; Н103 — лампа указателя поворота переднего левая; Н114, Н115 — громкоговорители передние; Н116, Н117 — громкоговорители задние; К1 — реле стартера; К3 — реле управления стеклоочистителем; К5 — реле блокировки стартера; К7 — реле сигналов; К10 — реле догревателя; К12 — прерыватель указателей поворотов; К18 — реле дальнего света; К19 — реле ближнего света; К20 — реле противотуманных фар; К21 — реле подогрева зеркал; К42 — реле подогрева топлива в фильтре; К64 — реле свечи подогревателя двигателя; К80 — реле электронасоса отопителя; М1 — стартер4 М2 — электродвигатель отопителя; М4 — электродвигатель стеклоочистителя; М5 — электродвигатель стеклоомывателя; М6 — топливный насос догревателя; М8 — электронасос дополнительного отопителя; М20 — электродвигатель дополнительного отопителя; М24 — электропривод правого зеркала; М25 — электропривод левого зеркала; М27 — моторедуктор левого стеклоподъемника; М28 — моторедуктор правого стеклоподъемника; М34 — моторедуктор рециркуляции; М35 — моторедуктор «стекло-грудь»; М36 — моторедуктор «тепло-холод»; М38 — электропривод корректора фар правый; М39 — электропривод корректора фар левый; М42 — моторедуктор «стекло-ноги»; М43 — электрокран отопителя; Р2 — комбинация приборов; R23, R24 — элементы обогрева зеркал; S1 — выключатель зажигания; S9 — переключатель указателей поворотов и света фар; S12 — переключатель стеклоочистителя; S29 — выключатель света заднего хода; S30 — выключатель сигнала торможения; S31 — выключатель сигнализатора блокировки межосевого дифференциала; S36 — выключатель звуковых сигналов; S44 — выключатель догревателя; S50 — переключатель положения зеркал; S52 — выключатель сигнализатора стояночного тормоза; S60 — выключатель плафона освещения вещевого ящика; S62 — выключатель плафонов освещения; S73 — переключатель электродвигателя дополнительного отопителя; S81 — переключатель электростеклоподъемника левой двери; S82,S83 — переключатели электростеклоподъемника правой двери; S136 — датчик положения педали сцепления; S137 — кнопка переключения каналов магнитолы; S138 — кнопка регулирования громкости магнитолы; U2 — магнитола; VD9 — повторитель указателя поворота левый; VD10 — повторитель указателя поворота правый; Х1 — розетка; Х51 — колодка диагностики; Х56 — многофункциональное токосъемное устройство.

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
• Неисправность лампы (ламп) установленной в стоп-сигнале;
• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
• Повреждение электропроводки.

Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

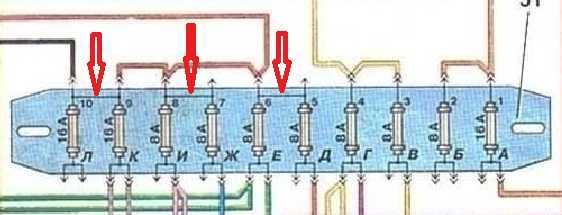

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

Проверка выключателя стоп-сигнала

Если стоп-сигнал ГАЗели 3302 старого образца перестал работать, прежде чем обращаться к специалисту, можно самостоятельно выполнить несколько простых проверок. Одна из первых вещей, которую стоит проверить — это выключатель стоп-сигнала.

Выключатель стоп-сигнала находится на тормозном устройстве автомобиля. Он активируется, когда водитель нажимает на педаль тормоза, и служит для подачи сигнала задним водительским огням, что автомобиль собирается остановиться или замедлиться. Если стоп-сигнал не работает, возможно, проблема кроется именно в выключателе.

Вначале необходимо проверить, находится ли выключатель в рабочем состоянии

Для этого следует нажать на педаль тормоза и одновременно обратить внимание на задние фонари автомобиля. Если они не загораются, то вероятнее всего проблема связана с выключателем.
Для проверки выключателя стоп-сигнала следует найти его расположение на тормозном устройстве

Обычно он располагается в районе педали тормоза или на раме автомобиля. При необходимости следует обратиться к руководству по эксплуатации автомобиля для более точной информации.
Когда выключатель стоп-сигнала был обнаружен, следует проверить его соединения. Возможно, они ослабли или потребуют очистки. Убедитесь, что соединения прочные и не образуют плохого контакта.
Если соединения на месте, следующим шагом стоит проверить сам выключатель. Для этого можно использовать мультиметр, установив его в режим проверки цепи. Проверьте наличие электрического сигнала при нажатии на педаль тормоза. Если она есть, то выключатель работает должным образом.
Если после проведенных проверок стоп-сигнал все еще не работает, рекомендуется обратиться к квалифицированному автомеханику для более детального анализа и решения проблемы.

Надеемся, что данный небольшой гайд поможет вам самостоятельно проверить выключатель стоп-сигнала ГАЗели 3302 старого образца

Важно помнить, что если вы не уверены в своих навыках или небезопасности выполнения этих шагов, лучше обратиться к профессионалам

Не горят стоп сигналы газель 3302

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Решил победить заводскую болезнь бортовой газели — диагностирую жгут задних фонарей газель 3302 почему не горят габариты задний ход и противотуманки

Не горит сигнализатор габаритных огней в комбинации приборов и так же сами задние габариты. Спереди работают.

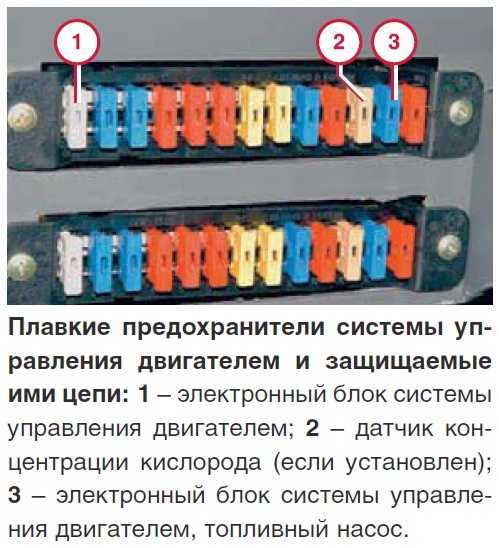

В первую очередь обратим внимания на предохранители. На вид они могу быть целыми тогда стоит обратить на их контакт т.к он может окислится. Есть вероятность что плохие контакты на выходе с блока предохранителей. В этом легко убедится постучав по блоку с предохранителями если все заработало значит мы имеем дело с плохими контактами. Контакты можно обработать WD-40 и где требуется обжать их

Внимание так же стоит обратить и на провода которые на раме бывает там может отгнить проводок. Патроны новых габаритов и стоп сигнала там патрон единый для двухнитевой лампы

Это я к тому что от подпорной пластинки отходит провод массы вот к нему особое внимание. Сама эта пластинка прижимается к цоколю лампы. Следовательно если с этой массой проблемы то могут не гореть габариты и стоп сигналы. А припоять мешает щель т.к жало паяльника не входит в это отверстие. Как временную меру можно откусить этот провод и пристроить его между патроном и пластмассовым корпусом.

При включении габаритов в блок фаре наблюдается жужжание. Это слышно в салоне автомобиля.

Чаще всего это электрокорректор фары жужжит. Жужжание исчезнет если ручку корректора повернуть на два деления с нуля. Все дело в том что при включении корректора на него поступает питание и он пытается отрегулировать фару. В электрокорректоре самым важным элементов является потенциометр который отслеживает положение привода. Если вышел из строя этот потенциометр то он и будет издавать тем самые звуки таким образом он не может определиться где остановиться ему.

Погас задний левый габарит и подсветка номерного знака т.к последнего питаются от первого.

Из за окислов страдает разъем блока задних фонарей т.к к нему особое внимание. Проверить поступает плюс на габариты или нет или

Проверьте так же на обрыв проводку. Где жгут расходится на левый и правый фонарь тоже следует его посмотреть т.к в этом месте бывает происходит окисление. Если Газель удлиненная то сразу смотрите в районе заднего моста там есть удлинитель проводки. В это место стоит лезть в том случае если вы убедились в исправности предохранителя.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

1. Вследствие естественного износа проводов;
2. Расслоения изоляции из-за естественного старения;
3. Механических повреждений (перегибы, задиры);
4. Коротких замыканий в той или иной электроцепи;
5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

1. Высоковольтные провода;
2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
3. Катушка зажигания;
4. Реле уровня заряда АКБ;
5. Контактная группа блока предохранителей;
6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

1. Подкапотное пространство;
2. Салон автомобиля;
3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Как выглядит реле стоп-сигнала Газели 3302 и как его идентифицировать

Реле стоп-сигнала в Газели 3302 – это электронное устройство, которое контролирует работу световых сигналов тормозных фонарей. Оно отвечает за включение и выключение стоп-сигналов при нажатии на педаль тормоза.

Внешний вид реле стоп-сигнала может различаться в зависимости от производителя и модели автомобиля, но обычно оно имеет прямоугольную или квадратную форму и изготавливается из пластмассы. Кроме того, на корпусе реле могут быть отметки, указывающие на его функцию.

Для идентификации реле стоп-сигнала Газели 3302 можно обратиться к руководству по эксплуатации автомобиля. В нем обычно есть схема электрооборудования, где указано расположение реле. Однако, в большинстве случаев оно находится в блоке предохранителей, который расположен либо под приборной панелью, либо под капотом автомобиля.

Если руководство по эксплуатации отсутствует, можно воспользоваться дополнительными источниками информации, такими как форумы и группы по ремонту автомобилей. Также можно обратиться к специалистам автосервиса, где имеются знания и опыт по ремонту автомобилей Газель 3302.

Важно также учитывать, что реле стоп-сигнала может заменяться в случае неисправности. Для этого необходимо установить аналогичное реле, совместимое с Газель 3302

Реле стоп-сигнала Газели 3302: его значение и функциональность

Реле стоп-сигнала Газели 3302 является одной из важных частей электрической системы автомобиля. Оно отвечает за правильное функционирование стоп-сигналов, которые информируют других водителей о намерении транспорта остановиться или снизить скорость.

Значение реле стоп-сигнала заключается в обеспечении безопасности на дороге. Правильно работающие стоп-сигналы помогают избежать дорожно-транспортных происшествий и предотвращают опасные ситуации на дороге. Они позволяют остальным водителям адекватно реагировать на движение Газели 3302.

Функциональность реле стоп-сигнала состоит в следующем:

Передача электрического сигнала от педали тормоза до ламп стоп-сигналов. Когда водитель нажимает на педаль тормоза, реле срабатывает и подает электрический ток на стоп-сигналы, вызывая их загорание.
Контроль работоспособности стоп-сигналов. Если реле стоп-сигнала выходит из строя, то стоп-сигналы автомобиля могут перестать работать или работать неправильно

Это может привести к опасным ситуациям на дороге, поэтому важно регулярно проверять и обслуживать реле.

Следует отметить, что реле стоп-сигнала расположено в электрической панели Газели 3302. Для проведения диагностики и ремонта реле рекомендуется обратиться к квалифицированным специалистам или ознакомиться с руководством по эксплуатации и техническому обслуживанию автомобиля.
