Устройство и ремонт стартера автомобиля ока

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Технические требования к установке стартера на ОКУ 11113

1. Перед установкой стартера необходимо убедиться, что его технические характеристики соответствуют требованиям основного двигателя. Рекомендуется обратиться к производителю стартера или специалистам для получения подробной информации о совместимости.
2. Перед началом установки необходимо отключить питание ОКУ и убедиться в полной отсутствии электрического тока. Это предотвратит возможность короткого замыкания и повреждения стартера.
3. Перед установкой следует провести осмотр стартера и проверить его наличие повреждений или дефектов. Если обнаружены какие-либо проблемы, необходимо заменить стартер на исправный экземпляр.
4. При установке стартера необходимо тщательно выровнять его с крепежными отверстиями ОКУ. Неправильное выравнивание может привести к перегреву и повреждению стартера, а также создать неудобства при запуске двигателя.
5. При закреплении стартера необходимо использовать рекомендованные производителем крепежные элементы и следить за правильной фиксацией. Неправильно закрепленный стартер может вызвать его смещение и возникновение нежелательных вибраций.
6. После установки стартера необходимо провести проверку его работы и убедиться в правильности подключения проводов. Рекомендуется протестировать стартер несколько раз, чтобы убедиться в его стабильной работе.
7. Регулярно следите за состоянием стартера и его крепежных элементов. При обнаружении каких-либо повреждений или неисправностей следует незамедлительно принять меры по их устранению.

Соблюдение указанных технических требований при установке стартера на ОКУ 11113 поможет обеспечить его надежную и долговечную работу, а также предотвратить возникновение нежелательных поломок и повреждений.

Как проводится замена втулок стартера ВАЗ-2109

Отсоедините провода в задней части реле

Замена задней втулки стартера

Если в результате внешнего осмотра было выявлено, что одна или обе втулки изношены, их необходимо извлечь из посадочных мест и установить работоспособные аналоги. Даже в тех случаях, когда к дальнейшей эксплуатации оказывается непригодной только одна деталь, обычно меняют и переднюю, и заднюю. Сначала рассмотрим, как правильно должна выполняться замена втулки, расположенной в задней крышке стартера ВАЗ-2109.

Технология демонтажа мало чем отличается от того, как выполняется замена задней втулки стартера на всех классических моделях производства ВАЗ. Другими словами, нужно просто снять заднюю крышку и выбить старую деталь и её остатки. После этого производится запрессовка новой втулки, на чём работа и завершается. Правда, очень часто устанавливаемый образец входит в посадочное гнездо слишком туго. В этом случае его внешний диаметр следует немного уменьшить — заталкивать с большим усилием нельзя, поскольку крышка может лопнуть. Поэтому просто обработайте деталь наждачной бумагой. В процессе установки не рекомендуется использовать смазочные материалы, в противном случае втулка может проворачиваться и разбивать посадочное место.

Замена передней втулки стартера

На переднюю втулку стартера приходится более значительная часть нагрузки при пуске двигателя, в связи с чем она изнашивается гораздо быстрее. Если стартер на вашем автомобиле отказал по той же причине и вы интересуетесь, как заменить втулку стартера ВАЗ-2109, расположенную в его передней части, просто возьмите на вооружение приведённую ниже информацию.

Вкрутив инструмент до упора, попробуйте вытянуть его вместе с втулкой

Метчик необходимо вставить в отверстие втулки и закручивать его до тех пор, пока он не упрётся в картер. Далее, попробуйте подёргать за ручку. Если усилием рук изделие не удаётся вынуть, в таком случае ударами молотка по обойме вы точно сможете её выбить из гнезда. Перед тем как заменить переднюю втулку на стартере, тщательно очистите посадочное место от загрязнений.

Не спешите устанавливать деталь на своё место, не убедившись, что она подходит по размеру. Довольно часто после запрессовки бронзовая втулка ужимается, уменьшается её внутренний диаметр и вал стартера не заходит в отверстие. После установки никаким образом увеличить диаметр не удастся, поэтому подгонку следует выполнить заранее при помощи специального инструмента — развёртки.

Ни в одном прилагающемся к автомобилю руководстве по эксплуатации и ремонту не указывается, как правильно развернуть втулки стартера, из-за чего многие автолюбители часто оказываются в затруднительной ситуации. В действительности это очень простая операция, которая выполняется легко при наличии тисков и подходящей развёртки. Сначала нужно надеть деталь на вал стартера и, если окажется, что деталь заходит туго, её нужно зажать в тиски и увеличить внутренний диаметр при помощи указанного выше инструмента. Разворачивать изделие нужно постепенно, чтобы не перестараться. Регулярно проверяйте диаметр, надевая её на вал стартера. Если в итоге втулка заходит свободно и без лишнего биения, она может быть установлена в посадочное место в картере сцепления. Установка стартера на автомобиль производится в порядке, обратном снятию.

Удобнее будет, если зажать втулку в тисках

Конструкция

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;
• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Шестеренка бендикса предназначена для вхождения в зацепление с маховиком коленвала и передачи вращательного движения на него. По умолчанию шестеренка не зацеплена с маховиком и взаимодействия двигателя с силовым электромотором нет.

Задача обгонной муфты — прерывание передачи вращения после пуска силового агрегата. Даже на минимальных оборотах скорость вращения коленчатого вала выше, чем обороты стартера, поэтому после запуска мотора выполняется обратная передача вращения – от маховика на эл. двигатель (пока шестеренка не будет выведена из зацепления), что существенно сокращает срок службы стартера. Для предотвращения этого негативного эффекта, шестеренка взаимодействует с валом якоря не напрямую, а через роликовую муфту, состоящую из двух обойм и роликов, помещенных между ними.

Суть работы муфты такова: пока скорость вращения якоря стартера выше, чем маховика (двигатель не запущен), ролики «заклинивают» обоймы между собой, тем самым передавая вращение на шестеренку. Как только двигатель заведется и маховик ускорится, одна из обойм смещается относительно второй и происходит «расклинивание» роликов, благодаря чему прерывается передача вращения от шестерни на якорь.

Перемещение бендикса по шлицам вала осуществляется за счет втягивающего реле, устанавливаемого на корпусе стартера. Также этот узел «отвечает» за подачу электроэнергии на обмотки электродвигателя.

Особенность работы стартера заключается в том, что сначала шестеренка вводится в зацепление, и только после этого электродвигатель включается. И все это обеспечивает втягивающее реле.

Втягивающее реле — находится на стартере

Состоит реле из корпуса, с расположенными внутри обмотками, контактным диском и силовыми контактами («пятаками»), а также якоря, имеющего зацепление с вилкой, взаимодействующей с бендиксом.

Диагностика

Первым делом при ремонте необходимо определить, где произошла неисправность: в цепи питания или в самом узле. Делается это просто:

• Обездвиживаем машину ручником, устанавливаем на КПП «нейтраль»;
• На реле катушки находим силовые контакты (две шпильки с гайками, для которых подходит проводка);

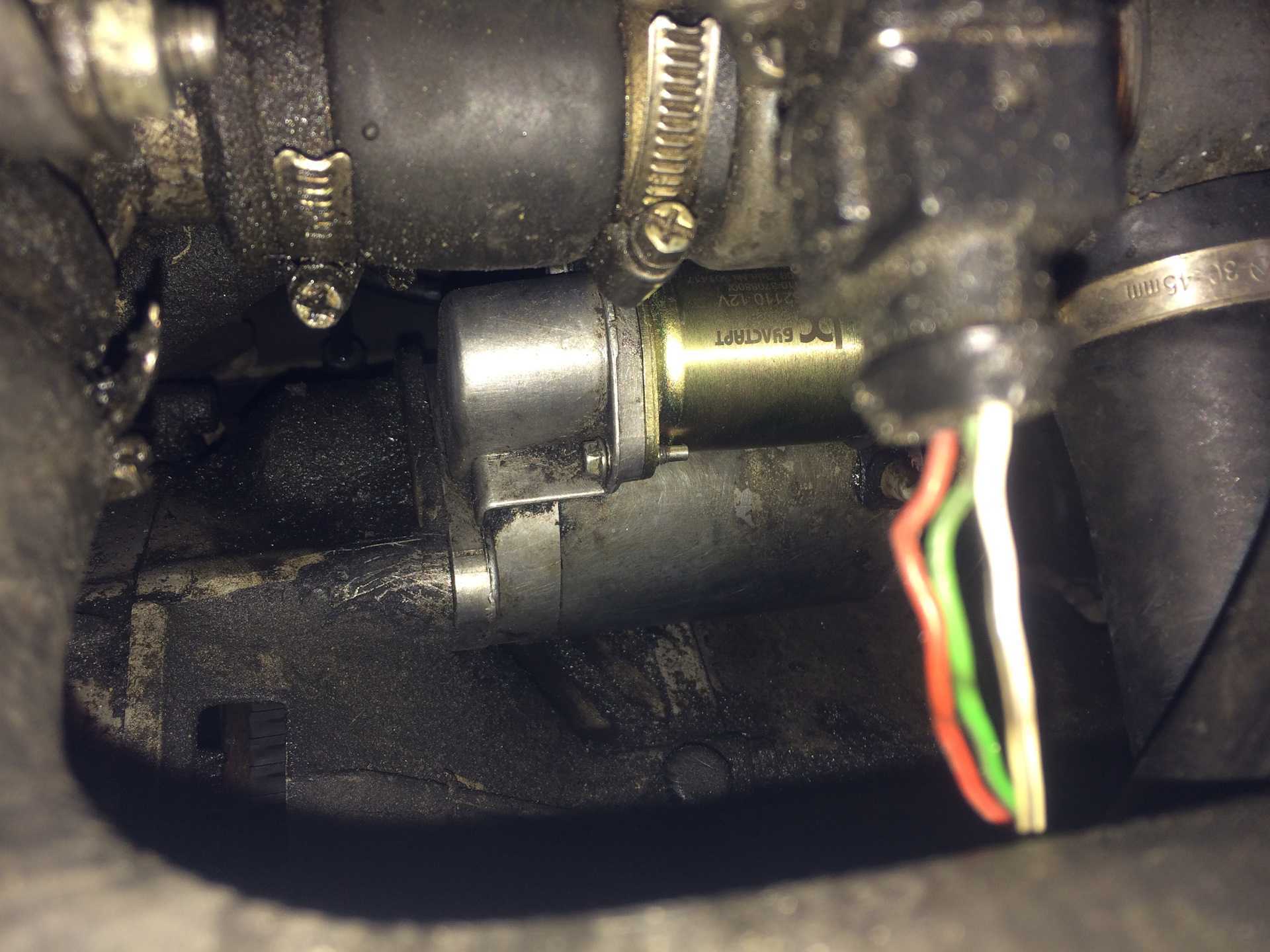

• Откроем капот. Сбоку от термостата находим стартер;
• Берем отвертку с изолированной ручкой и замыкаем контакты между собой;

Если после короткого замыкания электродвигатель начинает вращаться, неисправность должна быть обнаружена в электромагнитном реле и цепи его питания. В том случае, если после описанной процедуры электродвигатель не запускается и не запускается, но не развивает скорость, либо при его срабатывании возникают посторонние звуки, агрегат придется демонтировать с автомобиля.

Последовательность установки стартера

Провести все операции этого этапа следует аккуратно и внимательно с соблюдением последовательности, приведенной ниже.

Чтобы правильно провести установку элемента электрооборудования на его законное место, требуется проделать следующие действия:

• Перед установкой необходимо тщательно осмотреть стартер, ознакомиться с его комплектацией, проверить качество сборки и наличие направляющей втулки;
• Стартер надо поместить снизу транспортного средства на свое место и прикрутить сначала длинным болтом, а потом ввинтить оставшиеся болты крепления, затянуть;
• Установить клеммы проводов и крепко затянуть гайки;
• Установить и закрепить держатель жгута проводов;
• Прикрутить опору аккумулятора;
• Поместить батарею на свое обычное место;
• Подключить клеммы аккумулятора, закрыть его защитной крышкой;
• Провести проверку работоспособности электрической системы и установить грязезащитный щиток двигателя.

Выполняя эти операции можно успешно установить стартер, но процесс легко облегчить, выполнив определенные действия. Например, на карбюраторном двигателе работы производить удобнее при снятом воздушном фильтре. Когда мотор инжектор, то предварительно лучше отключить растяжку патрубка, и проделывать все операции будет удобнее.

Монтажный блок предохранителей ВАЗ 2114

В машинах типа ВАЗ 2114 имеется два блока предохранителей – основной и вспомогательный. Первый расположен возле мотора и содержит предохранители, ответственные за защиту основного оборудования. Вторая часть спрятана в салоне и несет вспомогательную роль.

Основной блок

Для доступа к панели следует отщелкнуть крышку и демонтировать ее. Внутри откроются плавкие вставки и реле.

Здесь сосредоточены основные элементы контроля силовых цепей и оборудования.

Дополнительный блок

Чтобы вскрыть дополнительный блок потребуется использовать отвертку. Панель расположена в ногах переднего пассажира и прикрыта пластиковой крышкой. Защита держится на 4 винтах, их и нужно выкрутить. Далее пользователю открывается доступ к элементам защиты вспомогательных цепей.

Демонтаж узла, разборка

Снятие стартера на «Ока» — операция не сложная благодаря сравнительно удобному расположению. Алгоритм работ такой:

• Снимаем с АКБ одну из клемм;
• Откручиваем гайки силовых контактов, чтобы снять со шпилек проводку (использовать следует 2 ключа – одним удерживать внутреннюю гайку, а вторым – откручивать внешнюю);
• Снимаем наконечники проводов;
• Откручиваем крепежи стартера (он фиксируется 1-м болтом и 1-й гайкой на шпильке);
• Извлекаем стартер;

Далее уже выполняется разборка и диагностика узла.

Сначала демонтируется корпус втягивающего реле, для чего нужно открутить две гайки. При демонтаже корпуса, якорь реле останется на месте, поскольку он проушиной зацеплен за вилку. При необходимости, извлекаем и якорь.

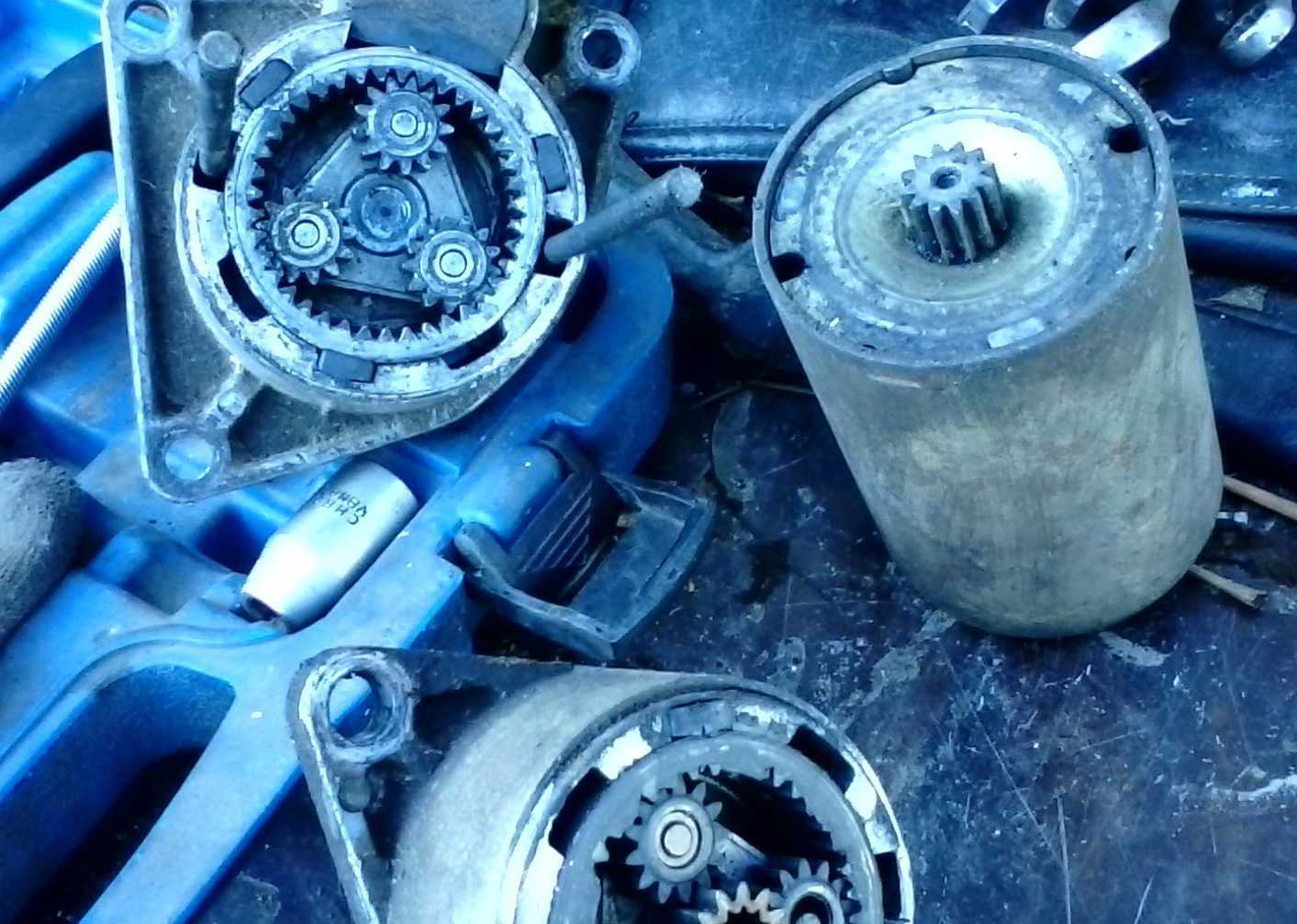

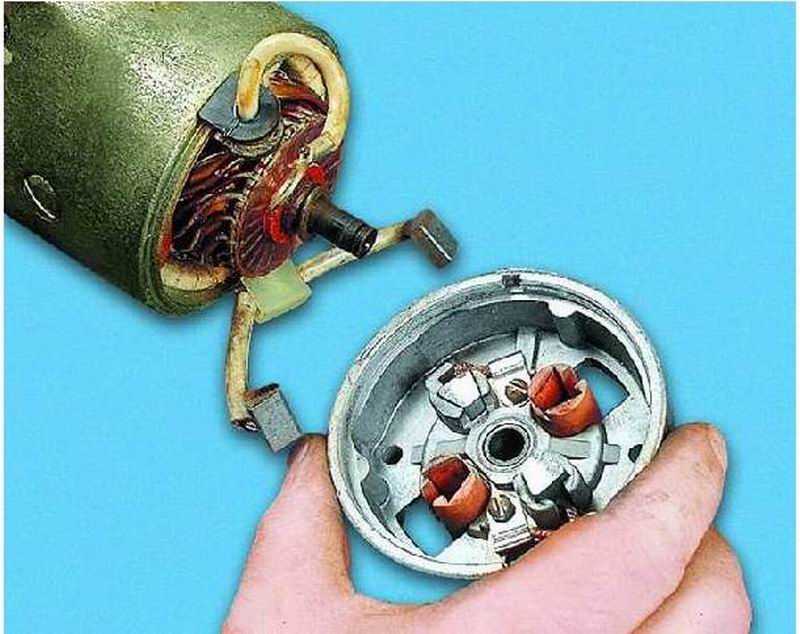

Чтобы разобрать сам электродвигатель, выкручиваем два стяжных болта, после чего удастся снять заднюю крышку и стянуть с коллектора щеткодержатель. После этого можно снять корпус статора с обмоткой.

Для дальнейшей разборки снимаем с передней части вала якоря стопорное кольцо и вытаскиваем якорь. Остается только вытянуть ось вилки и извлечь ее вместе с бендиксом.

Механические неисправности можно выявить визуально, внимательно осмотрев каждую составную деталь. При обнаружении следов сильного износа, повреждений деталь следует заменить.

Что касается электрических неисправностей, то их можно выявить только путем прозвонки обмоток. Для такой проверки лучше обратиться к опытному электрику.

После ремонта стартер собирается в обратном порядке. Перед установкой на авто, узел желательно проверить. Для этого подключаем его напрямую к аккумулятору.

Замена и размер втулок

Тем же автомобилистам, которые не хотят что-то менять, для устранения люфта якоря, придется менять сайлентблоки.

С интерьером проблем не возникнет, так как он установлен в задней крышке и достать его несложно после снятия и разборки стартера. А вот гильзу, которая устанавливается в углубление в блоке, достать проблематично.

Есть несколько вариантов его извлечения:

• Вкрутите кран подходящего размера;
• Сверлить;
• Выдавить жиром;

Если с первыми двумя способами все понятно, то стоит рассмотреть третий подробнее. В основе метода лежит свойство жидкости не сжиматься.

Сняв изношенную втулку, устанавливаем ее на место новой, после чего остается только поставить дроссель на место.

После просеивания интернета в поисках ответа на вопрос: «Как сделать стартерный узел на двигателе ОКи надежным?», однозначного решения найдено не было. Но были определены направления, которые могут вывести к достаточно простому решению.Первое. Замена втулки в колоколе КПП и венца маховика была опробована в прошлый раз. Наступать на эти грабли снова желания нет. Хотя выточить бронзовую втулку и восстановить её посадочное место было заманчиво из-за минимальных материальных затрат. Медно-графитовые втулки из магазина оставляли на память о себе жалкие обломки, что приводило к гибели венца. Бронзовая втулка так бы не поступила. По крайней мере, я в это верю. Мы пойдём другим путём.Второе. Установка стартера Магнетон от 10-ки. Нужно где-то его найти. И конструкция без точки опоры мне не нравится. Хотя информации по данному способу полно, но поищем ещё.Третье. Установка обычного 10-го стартера с резьбой по колоколу. Вот это наш вариант!

Конструкция стартера правильная. Единственное, что смущает, так это обилие пластмассовых деталей внутри чебоксарского стартера. Пошаговая инструкция в картинках здесь. Данное решение взято за основу. Но был разработан свой путь.Вчера в магазине провел нехитрое сравнение оковского стартера и 10-го. Диаметры «башки» 68 и 76 соответственно разница 8мм. Расстояние от посадочной плоскости до максимального положения шестерни 47,3 и 43,5 соответственно разница 4мм. Отверстия под болты крепления не мерял. Понятно, что «уши» нужно будет пропиливать. Измеренные данные подтвердили взятые из «магнетовского способа» установки стартера. И высветили ошибку в установке стартера «с клювом», которая заключается в том, что стартер задвинут глубже в корпус КПП на 4 мм по сравнению с оригиналом. С одной стороны увеличивается площадь зацепления зубцов стартера и венца. С другой стороны увеличивается нагрузка на стартер после пуска двигателя, что приведет к его более ранней кончине. Что косвенно подтверждено фотками в конце отчета. Поэтому обратился к токарю с заданием: проточить диаметр «клюва» с 76 до 68 мм, но 4 мм от посадочной плоскости оставить 76 мм, и выточить две шайбы на болт 10 мм толщиной 4 мм для «ушей». Для этого и пришлось разобрать стартер. Операция по доработке имплантата прошла успешно. На завтра назначаю вскрытие «пациента».

Схема подключения. Принцип работы

Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь – основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.

От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.

Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.

Статья в тему — Электрооборудование ОКА: схемы и обслуживание

Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.

После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.

Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.

Характеристика стартера на Оку

Для начала разберем основные функциональные особенности стартерных устройств. Начнем с конструкции и принципа действия.

Место расположения и предназначение

Стартерный узел представляет собой устройство, использующееся для преобразования электрической энергии в механическую, которая необходима для пуска мотора. В автомобилях Ока этот механизм находится под термостатом охладительной системы. Он зафиксирован с помощью винта и гайки на картере сцепления.

Устройство и принцип работы узла

В корпусе механизма находятся полюса обмотки возбуждения, которые зафиксированы специальными винтами. Три из этих обмотки являются последовательно подключенными, а одна — шунтовая. Вся конструкция закреплена двумя крышками корпуса, зафиксированными с помощью винтов. На задней крышке находится специальный щеточный механизм с четырьмя щетками.

В самом корпусе расположен якорь — это вал с установленным сердечником с обмоткой, ее концы выведены на пластины коллекторного устройства. Последний представляет собой деталь торцевого типа. На передней части якорного элемента выполнены шлицы, по ним осуществляется перемещение привода механизма, оснащенного, в свою очередь, внутренними шлицами. Непосредственно сам привод фиксируется на фалу при помощи специальной втулки, установленной сверху стопорного кольца, который, в свою очередь, находится на проточке вала.

На верхней части корпуса, в частности, крышке, установлено тяговое реле. Этот элемент конструктивно состоит из корпуса с обмоточными элементами, сердечника, а также крышки и возвратной пружинки. На самой крышке реле расположены винты, выполняющие также функцию силовых контактов элемента. Также здесь находится и контактная пластинка, предназначенная для замыкания силовых контактов.

Само реле оснащается двумя обмотками — втягивающей, а также удерживающей, а в его крышку выведен дополнительный контакт, использующийся для их питания. Напряжение на него передается с замка зажигания, когда водитель пытается запустить мотор.

Фотогалерея «Основные компоненты»

1. Втягивающее реле

2. Бендикс или привод

3. Якорь Что касается привода, или как его принято называть — бендикса, то этот элемент являет собой муфту свободного хода, причем на одном ее конце имеется приводная шестеренка. Устройство стартерного механизма по своей конструкции предусматривает наличие муфты, которая необходима для подачи крутящего момента в одном направлении от узла к силовому агрегату. Когда агрегат будет запущен, произойдет разъединение механизма от мотора. Предназначение реле заключается в подаче шестеренок приводного элемента в соединение с маховиком.

Вкратце о принципе функционирования:

1. Водитель поворачивает ключ в положение Пуск.
2. Реле механизма подает питание на обмоточные элементы, а затем на обмотки тягового реле.
3. В результате происходит образование электромагнитного поля, способствующего втягиванию сердечника. Когда этот элемент втягивается, за ним тянется рычаг привода, предназначение которого, как сказано выше, заключается в зацеплении шестеренки устройства с маховиком.
4. Когда сердечник полностью втянется, в результате перемещения пластины происходит замыкание контактов, что приводит к подаче напряжения на обмотки электромотора. В этот момент происходит также обесточивание обмотки.
5. При заведении силового агрегата в работу вступает обгонная муфта, которая разрывает подачу крутящего момента от силового агрегата якорному элементу. Таким образом, он предотвращает повреждение последнего. Когда мотор будет заведен, ключ выйдет из режима Пуска, что приведет к размыканию контактов на реле. Сердечный элемент возвращается в исходное положение.

Какой узел подходит?

Многих автовладельцев интересует вопрос — от чего может подходить стартер на Оку? Поскольку штатные устройства не особо надежны и наши соотечественники часто сталкиваются с необходимостью проведения ремонта, приходится искать аналоги для установки. Самым оптимальным вариантом является механизм от Катэк для автомобиля ВАЗ 2110, именно он имеет идентичные крепления (автор видео — канал Expert R).

Как проводится замена втулок стартера ВАЗ-2109

Перед тем, как менять втулки на стартере, его нужно будет разобрать, но предварительно снимите клемму с АКБ. Затем необходимо отсоединить два провода от электромагнитного реле. Если для отключения тонкого (питающего катушку реле) достаточно его потянуть, для снятия проводника часто требуется ключ на 13, чтобы открутить крепежную гайку. Кроме того, тем же ключом на «13» открутите три гайки, которыми стартер прикручен к блоку сцепления.

Отсоедините провода на тыльной стороне реле

После снятия устройство необходимо разобрать, что позволит определить, кроется ли причина неисправности в изношенных втулках. Для этого сначала отключите соленоидное реле, открутив два болта отверткой. Теперь необходимо снять ротор с пластин бендикса. Ключом на «10» снимите заднюю крышку стартера, после чего откроется доступ к валу ротора. Предохранительное кольцо на нем необходимо снять с помощью плоской отвертки. На последнем этапе разборки осталось открутить гайки на двух шпильках, чтобы разъединились все три детали, составляющие корпус стартера. На этом процесс разборки завершен. Вы узнаете больше о том, как заменить втулки стартера без помощи мастера.

Замена задней втулки стартера

Если при внешнем осмотре выясняется, что одна или обе втулки изношены, их следует снять с посадочных мест и установить рабочие аналоги. Даже в тех случаях, когда только одна часть непригодна для дальнейшего использования, обычно меняют и переднюю, и заднюю. Сначала рассмотрим, как правильно заменить втулку, расположенную в задней крышке стартера ВАЗ-2109.

Технология разборки не сильно отличается от того, как производится замена задней втулки стартера на всех классических моделях, выпускаемых ВАЗом. Другими словами, вам просто нужно снять заднюю крышку и избавиться от старой детали и ее остатков. После этого запрессовывается новая втулка, что завершает работу. Правда, очень часто установленный образец слишком плотно прилегает к посадочному месту. В этом случае следует немного уменьшить его внешний диаметр – толкать с большим усилием нельзя, так как крышка может лопнуть. Затем отшлифуйте деталь наждачной бумагой. Не рекомендуется использовать смазку при установке, иначе втулка может повернуться и сломать седло.

Замена передней втулки стартера

Втулка переднего стартера принимает на себя большую часть нагрузки при запуске двигателя и поэтому изнашивается намного быстрее. Если стартер вашего автомобиля вышел из строя по той же причине и вас интересует, как заменить втулку стартера ВАЗ-2109, расположенную в его передней части, воспользуйтесь приведенной ниже информацией.

Схема подключения. Принцип работы

Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь — основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.

От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.

Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.

Статья в тему — Электрооборудование ОКА: схемы и обслуживание

Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.

Одновременно якорь толкает шток, на котором закреплен контактный диск. Дойдя до упора, этот диск прижимается к «пятакам» силовых контактов, в результате чего замыкается цепь питания эл. двигателя, и он начинает вращаться, при этом шестеренка уже будет в зацеплении.

После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.

Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.

Устройство и принцип работы узла

В корпусе механизма находятся полюса обмотки возбуждения, которые зафиксированы особыми винтами. Три из этих обмотки являются поочередно присоединенными, а одна — шунтовая. Вся конструкция закреплена 2-мя крышками корпуса, зафиксированными при помощи винтов. На задней крышке находится особый щеточный механизм с 4-мя щетками.

Читайте так же

В самом корпусе размещен якорь — это вал с установленным сердечником с обмоткой, ее концы выведены на пластинки коллекторного устройства. Последний представляет собой деталь торцевого типа. На фронтальной части якорного элемента выполнены шлицы, по ним осуществляется перемещение привода механизма, снаряженного, в свою очередь, внутренними шлицами. Конкретно сам привод фиксируется на фалу с помощью специальной втулки, установленной сверху стопорного кольца, который, в свою очередь, находится на проточке вала.

На верхней части корпуса, а именно, крышке, установлено тяговое реле. Этот элемент конструктивно состоит из корпуса с обмоточными элементами, сердечника, а также крышки и возвратной пружинки. На самой крышке реле расположены винты, выполняющие также функцию силовых контактов элемента. 1.4 Какой узел подходит? интересует вопрос — от чего может подходить стартер на Оку?. Также здесь находится и контактная пластинка, предназначенная для замыкания силовых контактов.

Само реле оснащается двумя обмотками — втягивающей, а также удерживающей, а в его крышку выведен дополнительный контакт, использующийся для их питания. Напряжение на него передается с замка зажигания, когда водитель пытается запустить мотор.

Ремонт стартера ока – особенности и рекомендации

Конструктивно стартер автомобиля Ока не имеет серьезных отличий от своих более мощных собратьев, а значит, в случае возникновения проблем с этим агрегатом, имеются все шансы выполнить ремонт стартера ока своими руками. Следует сказать, что отказы стартера ВАЗ 1111/11113 изучены достаточно хорошо и большинство их неисправностей связано с выходом из строя втягивающего реле, щеткодержателя (и самих щеток, как таковых), а также втулок. Как правило, ремонт этих элементов обходится гораздо дешевле покупки нового узла, и выполнить его можно в условиях личного гаража.

Наиболее часто встречающейся причиною отказа втягивающего реле является подгорание клемм и контактных болтов силовой электрической цепи. В этом случае, после разборки реле контакты зачищаются мелкой наждачной шкуркой или меняются на новые.

Иногда заедание якоря реле происходит вследствие появления сильной коррозии, после устранения ржавчины и нанесения смазки проблема устраняется.

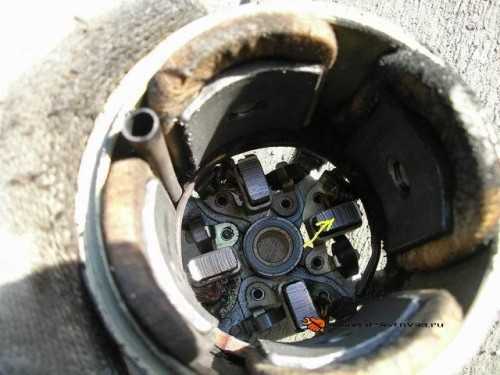

На этой модели стартера очень быстро изнашиваются щетки. При их замене приходится дополнительно протачивать коллектор, который, в свою очередь, достаточно сложно заменить отдельно, так как выводы обмотки якоря утоплены в пазы коллектора и запрессованы.

В домашних условиях практически невозможно справиться с неисправностями якоря. При выявлении межвитковых замыканий, перегорании обмотки, спекании ламелей и механических повреждениях коллектора требуется выполнение перемотки и балансировки якоря – что не каждому автолюбителю по силам. В данном случае, овчинка не стоит выделки и гораздо проще и дешевле приобрести новую деталь. Менять якорь рекомендуется и при проведении профилактического обслуживания стартера после длительной эксплуатации. Вместе с якорем следует заменить и щетки, в противном случае, старые щетки своими изношенными гранями могут повредить поверхность коллектора.

Если выявлены повреждения магнитов, то в зависимости от модели, ремонт стартера ока производится по-разному. Если магниты изначально были приклеены, то их меняют вместе с корпусом-стаканом. Если же их можно снять, то и меняют их по отдельности. При замене магнитов не следует забывать, что они, довольно часто, поставляются в «сыром» состоянии и перед установкой их требуется намагнитить на специальном оборудовании.

При срабатывании втулок и подшипников их замену производят парами. В данной ситуации экономить не следует – замена деталей по отдельности может привести к искривлению якоря с последующим выходом из строя всего агрегата.
