Ремонт уравновешивающего механизма двигателей ВАЗ-1111 и ВАЗ-11113, боковой зазор в зацеплении шестерен, снятия уравновешивающего вала для замены подшипников.
Поскольку у двигателей ВАЗ-1111 и ВАЗ-11113 разные массы поршней, то у них и разные величины дисбаланса, уравновешиваемого валами. Поэтому для отличия некоторых деталей двигателя ВАЗ-11113 от аналогичных деталей двигателя ВАЗ-1111 имеются специальные метки:
— На маховике — кольцевая канавка диаметром 135 мм со стороны крепления к коленчатому валу. — На уравновешивающих валах — кольцевая канавка около посадочной поверхности для заднего подшипника. — И еще на шкиве привода генератора с задней стороны проточена кольцевая канавка диаметром 120 мм.
На зубьях шестерен уравновешивающих валов двигателей ВАЗ-1111 и ВАЗ-11113 не должно быть выкрашиваний, подрезов и других повреждений. Боковой зазор в зацеплении шестерен должен составлять не более 0,03-0,07 мм.
Шестерни уравновешивающих валов двигателей ВАЗ-1111 и ВАЗ-11113.
Посадка уравновешивающих валов двигателей ВАЗ-1111 и ВАЗ-11113 в подшипники и подшипников в гнезда не должна быть прослабленной. Рассмотрим последовательность снятия уравновешивающего вала для замены подшипников.
1. Снять упорное полукольцо, отвернув болты крепления. 2. С помощью технологического стержня выпрессовать вал до выхода переднего подшипника из гнезда блока цилиндров. 3. Снять передний подшипник с уравновешивающего вала. 4. Извлечь из блока цилиндров стопорное кольцо и вынуть вал. 5. Выпрессовать заглушку заднего подшипника и извлечь подшипник.
1. Установить на герметике заглушку. 2. Запрессовать задний подшипник в блок цилиндров с помощью оправки — трубы с внутренним диаметром 30 мм, наружным 50 мм и длиной 100 мм. 3. Вставить задний конец уравновешивающего вала в задний подшипник. 4. Установить в блок цилиндров стопорное кольцо. 5. Запрессовать в блок цилиндров передний подшипник и закрепить его упорным полукольцом.
Замена балансировочных валов двигателей 1.8 и 2.0 TSI
Балансировочные или балансирные валы устанавливаются в моторы 1.8 и 2.0 TSI концерна VAG и служат для гашения резонансных вибраций от вращения кривошипно-шатунного механизма. Данные элементы двигателя нельзя назвать ненадежными и доставляющими проблем, так как работают они без нагрузки. Несмотря на это, балансировочные валы вращаются на подшипниках скольжения, расположенных в ответственных участках масляной магистрали.
Нужно знать! Несвоевременно обнаруженный износ узла грозит серьезными проблемами для мотора, устранение которых может потребовать немало времени и денег.
Особенности ремонта и обслуживания
Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».
Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.
В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.
Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.
Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.
Система уравновешивания же предотвращает появление повышенных вибраций, которые обязательно возникают при таких особенностях конструкции и работы силовой установки.
Если силовой агрегат исчерпал свой ресурс, то есть износ цилиндропоршневой группы достиг критических значений, или произошла серьезная поломка КШМ, производится переборка мотора. При этом, все работы можно выполнить только на снятой установке.
Далее рассмотрим, как правильно своими руками извлечь силовую установку из подкапотного пространства этого авто, не прибегая к услугам СТО.
Лада Ока HI-TECH › Бортжурнал › СТАТИЧЕСКАЯ БАЛАНСИРОВКА
Начну с того, что я просто замаялся собирать свинец! Закон подлости! Когда он был не нужен я буквально ходил и пинал его ногами! Как коснулось дела — его нигде нет! Ну да ладно — с большими усилиями и кучей потраченного времени, необходимый вес всё таки был добыт. Из этого свинца были изготовлены имитаторы ШПГ в сборе, по весу естественно, с точностью в 0.1г(вес стяжек учтён).Второй момент, который я чуть не забыл начав это меропиятие это шкиф. Он ещё не доделан полностью, а именно не приварена часть от инжекторного шкива к родному и соответственно зубья не были выставлены в точности как это нужно. Вспомнил об этом в самый последний момент, когда начал кернить будущие места сверловки. Выставил…
Собственно сам процесс балансировки:
Всё просто до безобразия! Аж противно)))) И ТРЕБУЕТ ТЕРПЕНИЯ! Ибо одевать/снимать шкиф с маховиком пришлось НУ ОЧЕНЬ МНОГО РАЗ.
Балансирные валы:Были отбалансированы первыми. Казалось бы, что тут балансировать? Ан неть! Выяснилось, что и они с грешком оказались… Здесь задача заключается в том, что бы выявить, в какую сторону они больше тянут коленвал, находящийся в ВМТ/НМТ и убрать с соответствующих мест лишнее, что б не тянули его из мёртвых точек в ненужную сторону. В моём варианте оказалось, что они чуток тянут его из ВМТ в обратном по ходу вращения направлении, т.е. против часовой стрелки. Т.е. Усугубляют и без того не малое усилие на сжатие смеси в цилиндрах. Итог: снято металла с правого
Шкив, маховик:Снимал металл с обоих деталей одинаково, до тех пор, пока не достиг баланса. Т.е. с маховика и шкива снят равный вес. Итог: ровно по 15г. с каждой детали. Как снять равный вес: в процессе сверловки, стружка с каждой конкретной детали тщательно собирается в свою отдельную ёмкость и затем взвешивается(вес тары должен быть заранее известен)
Металл снимал осторожно, сначала по 3г с каждой детали, потом, когда стал близок к балансу — по 1г
Результата добился! Не знаю как это скажется на работе мотора, но надеюсь, что положительно. Хотя 30грамм снятого веса меня честно говоря смущают. ОЧЕНЬ СМУЩАЮТ! Это кошмар как много! Это аж ПОДОЗРИТЕЛЬНО много! А может они были нужны эти 30г? И я зря это всё сделал… Время покажет… В худшем случае — можно будет всё вернуть обратно.
Да… Чуть не забыл! Вставал вопрос о том, что корзину сцепления желательно тоже балансировать. Так вот… Я это проверил на практике. Механизм балансировал без корзины сцепления. В конце, когда балансировка была завершена, одевал все имеющиеся у меня корзины, что б проверить и их на дисбаланс. Корзины ИДЕАЛЬНО СБАЛАНСИРОВАНЫ! На основании этого могу с уверенностью сказать, что корзины сцепления продаются уже отбалансированными и в балансировке не нуждаются!
Последовательность действий
Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:
- Автомобиль ставиться на смотровую яму и обезвиживается;
- Сливаются рабочие жидкости (ОЖ, масло);
- Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;

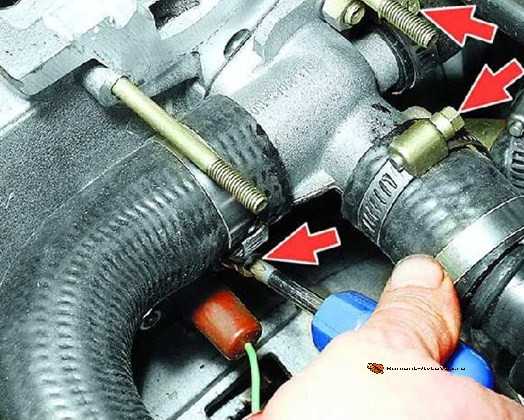

- Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;
5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);
6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;
7. Отсоединяем патрубок вакуумного регулятора;
8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;
9. Откручиваем бензонасос, убираем в сторону;
10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;
11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;
12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;
13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;
14. Снимаем кронштейн крепления генератора;
15. Демонтируем натяжной ролик;
16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;
17. Отсоединяем провод датчика температуры ОЖ;
18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;
19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;
20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.
На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:
Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их
Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал
При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.
После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.
Лада Ока 2002, 33 л. с. — своими руками
Лада 1111 Ока, 2006
Комментарии 15
С установочными метками УР валов и КВ — повнимательней .
подскажите, пластиковые две шестерни одинаковые?
а 8й движок можно засунуть в оку ? я серьёзно.
можно! давно уже делают!У меня такой цели нет!
У нас пара стоит 500 р.По-моему дешевле внеочередного ремонта, по крайне мере ездить спокойно.У меня было 3 разбора и каждый раз ставил новые-не люблю *рулетку*.
У коленвала осевое биение номинал — 0,06 -0,26 мм, предельно допустимое — 0,35 мм.Эти шестерни текстолитовые, поэтому однозначно замена на пластмассовые-они черные или белые, других цветов у пластмассы нет.Если текстолитовую шестерню просто снять с вала и поставить точно также обратно, начинается выкрашивание зубьев, итог-капиталка, не один двигатель с такими шестернями капиталил, в том числе и свой по незнанию.Теперь при любом снятии шестерен с вала сразу меняю на новые, даже если были пластмассовые.Люфт валов, скорее всего, из-за подшипников(205), если новые подшипники с пыльниками-последние удалить, а сам подшипник как есть поставить.
Спасибо! Все как в книге. Мои шестерни целые. Буду по вашему совету менять на пластиковые.
не могу точно сказать почему тесктолит так быстро рассыпается, наверное плохо держит агресивную среду на фоне приличной температуры и нагрузки, текстолит действительно фуфлопо поводу осевого люфта выше уже сказали, от себя добавлю, на осевой люфт самих УВов влияют их подшипники и проточки от самих же подшипников, также нужно посмотреть не прокручивается ли сам вал в подшипнике и не прокручивается ли обойма подшипа в блоке, лфт осевые могут быть вполне приличными, поперечного качания не должно быть вообще .
ПЫ.СЫ с завода ШУВы устанавливаются пластиковые, если уверен что старый подшип хороший ( без люфтов, не шумит и т.д.) менять смысла нет, так как качество новых запчастей сильно плохое .
Спасибо, успокоил немного! Поперечного качания нет, а продольный только на одном. Шума подшипников нет.Шестерни без трещин, без сколов. Тебя понял так — шестерни под замену, подшипники не трогать. Вчера в гараже без мануала так и не понял как снять ур. валы. Вечером уже в мурзилке почитал, но думаю уже не буду снимать.
В магазине шестерни лежать черные (значит точно пластиковые), по 245 рублей.
Был у меня опыт переборки моторов с Mitsubishi (4G92), BMW (318), но Оковский интересный жуть!)))))
Шестерни без трещин, без сколов. Тебя понял так — шестерни под замену, подшипники не трогать.

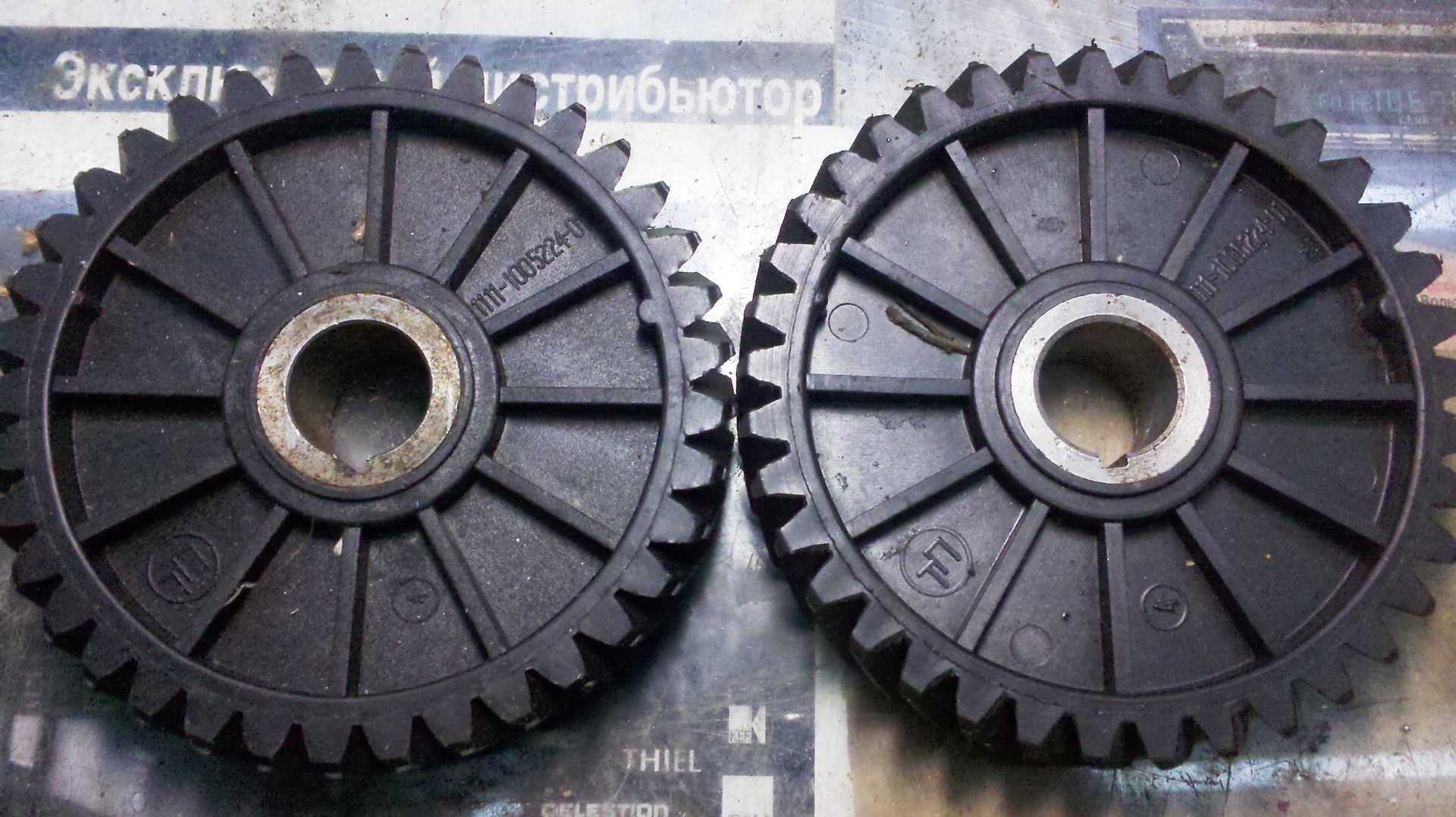

если царапнуть шестерню кончиком ножа текстолит крошится, с пластика сходит стружка
То что коленвал имеет осевой люфт, говорит об износе упорных полуколец.
Цилиндро-поршневая группа
Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.
Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.
Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.
-
