Полезные советы при сборке двигателя ИЖ Планета 5
Сборка двигателя ИЖ Планета 5 требует не только знания и опыта, но и осторожности и терпения. При этом необходимо учитывать некоторые особенности, которые помогут справиться с задачей эффективно и без ошибок
- Тщательно очистите все детали двигателя от грязи и старого масла, чтобы не допустить зацепов и повреждений;
- Ставьте собранные детали на чистую поверхность, чтобы не запачкать и не повредить их;
- Не забывайте про масляный насос и поршень, они играют важную роль в работе двигателя;
- Убедитесь, что все болты и гайки затянуты достаточно крепко, но не затягивайте их сильнее минимально необходимого усилия, чтобы избежать повреждений деталей;
- При сборке используйте только качественные запчасти и материалы, это поможет продлить срок службы двигателя;
- При необходимости, не стесняйтесь обращаться за помощью к опытному механику или специалисту в данной области.
Следуя этим простым, но важным советам при сборке двигателя ИЖ Планета 5, вы сможете справиться с задачей без проблем и обеспечить бесперебойную работу вашего мотоцикла.
Слабые места двигателя ИЖ-П5
- Воздушный фильтр;
- Цилиндро-поршневая группа;
- Коробка передач.
Более подробно о слабых местах силового агрегата ИЖ-П5…
Воздушный фильтр. Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.
ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.
Коробка передач. С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.
Распространенные неисправности
Самой часто встречающейся неполадкой у ИЖ Планета 5 является самопроизвольное выключение второй передачи. Такая проблема распространена и на многих других мотоциклах, но связана эта поломка, зачастую с небрежным переключением передач. При «раскручивании» первой передачи до больших оборотов, минуя «нейтраль» зацепление с шестерней второй скорости происходит удар, что является причиной износа. Для предотвращения такой неисправности не рекомендуется сильно раскручивать первую передачу. Но если всё же вторая умерла, то возможны некоторые способы устранения проблемы:
Самый простой метод, который поможет в некоторых случаях. Положите мотоцикл на правую сторону, затем снимите кик-стартер и рычаг переключения передач вместе с валом. Затем снимите левую крышку картера, ну а после чего демонтируйте корзину сцепления вместе с дисками. При эксплуатации происходит выработка шестерен коробки, из-за чего ухудшается зацепление зубцов. Это приводит к проскальзыванию, рывкам трансмиссии вплоть до отказа работы второй передачи. Иногда, при замене шестерни проблема не всегда решаема, и кроется в износе подшипников первичного вала, который от вибраций со временем уходит влево. Для устранения проблемы нужно убрать стопор подшипника первичного вала, затем этот подшипник смещаем легкими ударами киянки или же молотком через «проставку», таким образом чтобы сместить вал вправо. Для фиксации его в таком положении следует подложить соответствующие по диаметру шайбы под подшипник. Количеством и толщиной шайб добейтесь исключения люфта первичного вала, после чего верните стопор подшипника на его место, соберите корзину сцепления и остальные части в обратном порядке.
- Если пропадает четвертая передача. Зачастую это связано с выходом из строя подшипниками вторичного вала. Это получается из-за появления осевого люфта вторичного вала при смещении подшипников или выхода их строя. Починить такую неисправность можно аналогично ремонту второй передачи, сняв левую крышку картера.
- Если произошло заклинивание переключения передач с повышенных на пониженные — сломалась пружина собачек механизма переключения, которая подлежит замене.
- При тугом переключении коробки после сборки говорит о неверном монтировании регулировочных шайб.
Проверка барабана корзины сцепления
Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.
Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.
Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…
Пример зубьев храповика в идеале.
Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.
Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.
Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…
Пример изношенных зубьев.
Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.
Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.
Наиболее распространенные неполадки
Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.
В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.
При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.
Сборка системы охлаждения двигателя ИЖ Планета 5
Выбор комплектующих
Перед началом сборки системы охлаждения необходимо выбрать качественные комплектующие. Основными элементами системы являются радиатор, вентилятор, термостат, насос и шланги. Рекомендуется приобрести комплектующие от производителей, зарекомендовавших себя на рынке.
Шаги сборки
Первым шагом сборки системы охлаждения является установка радиатора на специальные крепления рядом с двигателем. Затем устанавливаются шланги между радиатором, насосом и двигателем.
Далее следует установка термостата в блок цилиндров двигателя. Необходимо тщательно выбрать термостат, учитывая температуру окружающей среды и особенности эксплуатации мотоцикла.
Последним этапом сборки системы охлаждения является установка вентилятора и подключение его к электросети мотоцикла. Вентилятор необходим для поддержания оптимальной температуры двигателя.
Рекомендации по эксплуатации
Для бесперебойной работы системы охлаждения необходимо следить за ее состоянием и регулярно проводить диагностику. Рекомендуется проверять уровень охлаждающей жидкости и ее качество, а также состояние шлангов и комплектующих. В случае необходимости произвести замену компонентов системы охлаждения.
Модификации (неполный список)
- ИЖ 6.113-010-01 — базовая модель без бокового прицепа: телескопическая вилка, двухкулачковый тормоз барабанного типа, спицованные колеса.
- ИЖ 6.114-010-01 — с боковым прицепом
- ИЖ 6.114Т-010-01 — с боковым прицепом, модификация «Турист» — дополнительно укомплектован запасным колесом с шиной, имеющей увеличенные грунтозацепы.
- ИЖ 6.113Л-010-01 — без бокового прицепа, модификация «Люкс» — дополнительно оборудован полуобтекателем, коленными щитками и багажником
- ИЖ 6.113-014-01 — комплектуется литыми взаимозаменяемыми колесами. Эксплуатация с боковым прицепом не допускается.
- ИЖ 6.113-015-01 — без бокового прицепа, укомплектован дисковым тормозом переднего колеса с гидравлическим приводом, передней подвеской телескопического типа с увеличенным ходом и пневматическим регулированием, литыми колесами разного размера
- ИЖ 6.113Л-015-01 — без бокового прицепа, модификация «Люкс» — дополнительно оборудован полуобтекателем, коленными щитками и багажником
- ИЖ 6.113-016-01 — без бокового прицепа, укомплектован дисковым тормозом переднего колеса с гидравлическим приводом, передней подвеской телескопического типа с увеличенным ходом и пневматическим регулированием, колесами спицованными одного размера, но невзаимозаменяемыми.
- ИЖ 6.114-016-01 — с боковым прицепом
- ИЖ 6.114Т-016-01 — с боковым прицепом, модификация «Турист» — дополнительно укомплектован запасным колесом с шиной, имеющей увеличенные грунтозацепы.
- ИЖ 6.113-020-01 — без бокового прицепа, оборудован карбюратором К-65Д
- ИЖ 6.114-020-01 — с боковым прицепом, оборудован карбюратором К-65Д
- ИЖ 6.114Т-020-01 — с боковым прицепом, модификация «Турист» — дополнительно укомплектован запасным колесом с шиной, имеющей увеличенные грунтозацепы
- ИЖ 6.113-025-01 — без бокового прицепа, укомплектован дисковым тормозом переднего колеса с гидравлическим приводом, передней подвеской телескопического типа с увеличенным ходом и пневматическим регулированием, литыми колёсами разного размера, оборудован карбюратором К-65Д
- ИЖ 6.113-012-01 — без бокового прицепа, оборудован карбюратором «Jikov-2928СЕ»
- ИЖ 6.114-012-01 — с боковым прицепом, оборудован карбюратором «Jikov-2928СЕ»
- ИЖ 6.113-026-01 — без бокового прицепа, укомплектован дисковым тормозом переднего колеса с гидравлическим приводом, передней подвеской телескопического типа с увеличенным ходом и пневматическим регулированием, колесами спицованными одного размера, но невзаимозаменяемыми. Оборудован карбюратором К-65Д
- ИЖ 6.114-026-01 — с боковым прицепом, оборудован карбюратором К-65Д
- ИЖ 6.114Т-026-01 — с боковым прицепом, модификация «Турист» — дополнительно укомплектован запасным колесом с шиной, имеющей увеличенные грунтозацепы. Оборудован карбюратором К-65Д
- ИЖ 6.113-026-03 — без бокового прицепа, модификация с передней гидропневматической вилкой и дисковым тормозом, оборудован карбюратором К-65Д
- ИЖ 6.114Г-020-01 — с боковым грузовым прицепом ИЖ 9.204, оборудован карбюратором К-65Д
- ИЖ 6.114Г-023-01 — с боковым грузовым прицепом ВМЗ 9.203Г.
Неисправности сцепления
Возможные неисправности, которые могут появиться во время эксплуатации мотоциклов ИЖ.
Буксует сцепление ИЖ Юпитер ИЖ Планета причины
Неисправность заметна при резком разгоне. Увеличиваем обороты, а мотоцикл не разгоняется. Тоже самое происходит при езде в крутом подъеме при увеличении нагрузки. Мотоцикл не может преодолеть препятствие, останавливается, хотя обороты коленчатого вала не падают. Диски сильно нагреваются и быстро изнашиваются. Эксплуатировать технику в таком состоянии нельзя нужно найти причину и устранить.
Данная неисправность говорит, что диски слабо прижаты друг к другу.
Причин может быть несколько:
- Регулировка проведена не правильно
- Пружины потеряли былую упругость
- Диски износились стали тоньше
- Износ деталей привода
Серьезной неисправностью может быть заедание троса привода управления. Причина в повреждении оболочки и образовавшейся ржавчине под ней. Нежна чистка и смазка, лучше замена.
Проверить и промыть сам механизм настройки находящийся в правой крышке двигателя. Мелкие частички дорожного песка, с водой попавшие в механизм могут тормозить работу. После выжима рычага детали не возвращаются в исходное положение.
Ведет сцепление ИЖ Планета ИЖ Юпитер причины
Муфта ведёт – это когда рычаг выжат до конца, а при включении скорости мотоцикл сразу начинает движение его невозможно остановить. Нажимаешь на тормоз, двигатель глохнет. Это говорит о том, что муфта не полностью отключена.
Основная причина в пружинах, которые сжимают диски. Диски не равномерно ослаблены и местами крепко соприкасаются друг с другом. Нужна правильная настройка пружин.
Слишком большой свободный ход рычага управления на руле. Если не поддается настройке заменить изношенные детали управления.
Нужно проверить толкатель, который находится внутри первичного вала коробки передач. Возможно, стержень стал короче.
Обязательно проверить наличие шарика. Часто при разборке он выкатывается и его теряют.
Шарик находится в нутрии первичного вала двухцилиндрового двигателя между толкателем и упорным стержнем.
У одноцилиндрового агрегата шарик находится в правой крышке между винтом с контрольной гайкой и упорным стержнем в первичном валу коробки.
Подготовка к сборке
Подготовку к сборке можно разделить на два основных этапа: замер и при необходимости устранение осевого люфта копирного вала и проверка пригодности к дальнейшей эксплуатации подшипника вторичного вала.
Первый этап — замер и устранение осевого люфта копирного вала
Одеваем на копирный вал со стороны фиксатора — регулировочные шайбы. В моем случае регулировочных шайб было четыре, но у вас их может быть больше или меньше, а может и не быть… Отводим стопорную планку в сторону и устанавливаем копирный вал на свое место. На второй конец копирного вала одеваем штатную, упорную шайбу.
Укладываем на плоскость разъема крышки КПП новую прокладку (обязательно) на которую в дальнейшем вы будите окончательно собирать КПП и с положенным усилием затягиваем крепежные винты крышки КПП.
Переворачиваем двигатель и замеряем осевой люфт копирного вала, норма 0,2-0,4мм, но будет лучше, если вам удастся обеспечить осевой люфт на уровне не более 0,2мм. Регулировка осевого люфта осуществляется простым добавлением или убиранием регулировочных шайб.
Я произвожу замер люфта индикатором. Если у вас его нет — попробуйте замерить люфт штангенциркулем, если и штангенциркуля нет, так уж и быть — меряйте «на глаз»…
Второй этап: проверка на пригодность к дальнейшей эксплуатации вторичного вала
При обычных режимах эксплуатации — подшипник вторичного вала ходит достаточно долго. Но как бы мы не хотели и не старались, а он изнашивается. Оно бы ничего, если бы не безопасность: если у вас на ходу разлетится подшипник вторичного вала, а он обязательно разлетится, если его вовремя не поменять — КПП вместе с задним колесом клинит, причем намертво и вы шлифуете попой асфальт…
Осторожно, над каким-нибудь подносом вынимаем вторичный вал и внимательно осматриваем беговую дорожку подшипника вала, обоймы и сами ролики. На рабочих поверхностях подшипника и роликов не должно быть раковин, гранености, следов износа или перегрева
Дорожка должна иметь идеально ровную рабочею поверхность.
Пример беговой дорожки вторичного вала и обоймы в идеальном состоянии.
Для облегчения обратной сборки — нанесите на беговую дорожку какую-нибудь смазку, типа литола и аккуратно уложите ролики на дорожку и немного прокручивая вставьте вал в обойму. Как только шлицы звездочки упрутся в кромку сальника — тонкой отверткой по кругу поправьте кромку сальника и продвиньте вал до упора. И сразу же, чтобы вал не выпал — наденьте на него звездочку и закрепите ее гайкой.
Подготовка к сборке двигателя ИЖ Планета 5
Очистка деталей
Перед началом сборки необходимо очистить все детали от грязи, пыли и жира. Для этого можно использовать специальные чистящие средства или просто протереть детали тряпкой с моющим средством.
Проверка состояния деталей
Перед сборкой необходимо внимательно проверить состояние всех деталей. Необходимо проверить, нет ли на деталях царапин, трещин, сколов или других повреждений. Также необходимо убедиться, что все детали находятся в исправном состоянии и не нуждаются в замене.
Сборка инструментов
Перед началом сборки необходимо убедиться, что у вас есть все необходимые инструменты для сборки двигателя ИЖ Планета 5. Необходимым инструментарием являются ключи, отвертки, пассатижи, инструменты для измерения зазоров и прочее.
Создание рабочей области
Для удобства сборки двигателя необходимо создать удобную рабочую область. На этой рабочей области необходимо расположить все необходимые инструменты и детали, а также иметь возможность свободно перемещаться вокруг рабочей зоны.
Иж планета спорт характеристика
Мотоцикл Иж Планета спорт начали выпускать в 1973 году, на Ижевском заводе. Это был первый советский спортивный мотоцикл, который стали выпускать серийно. Мотоцикл был снят с производства в 1984 году. Он экспортировался во многие соц. страны, и обладал на то время довольно высокому уровню качества.
На мотоцикле было применено много оригинальных технических решений, в том числе на первых мотоциклах Иж планета спорт была система раздельной смазки двигателя. Кстати здесь она была применена впервые в СССР. На мотоцикле применялись импортные комплектующие, например карбюратор был японский Микуни, что позволило иж планете спорт иметь технические характеристики даже лучшие, чем у популярной тогда Ява 634. Лучшими были удельная мощность:237 л.с. на тонну, динамика: разгон до 100 км/час за 11 секунд. Также на первых мотоциклах японским было также электрооборудование. Поздние выпуски мотоцикла стали оснащать уже карбюраторами К-62М, из –за чего технические характеристики мотоцикла иж планета спорт снизились. Уменьшилась до28 л.с. мощность двигателя. Отличить старые выпуски мотоцикла от новых можно по изогнутой выхлопной трубе, форме заднего фонаря и амортизаторам. Часто сравнивают мотоцикл иж планета спорт с техническими характеристиками мотоцикла Ява 350. Они различаются даже при запуске двигателя. Ява всегда заводились легко, у ижа проблем при запуске было больше, в чем они конечно проигрывали Явам. Но в разгонной динамике и максимальной скорости равного серийного мотоцикла в СССР тогда не было. Для сравнения максимальная скорость «Иж ПС» до 140 км/час, тогда как Ява по паспорту 120 км/час. Сказывалось то, что иж планета спорт был легче на30 килограммов, при моторе, который был мощнее на 10 л.с.
Мотоцикл иж планета спорт технические характеристики:
База мотоцикла | 1350 (1390) мм |
Длина | 2050 (2070) мм |
Ширина | 730 (810) мм |
Высота | 1100 (1150) мм |
Дорожный просвет | 145 (135) мм |
Сухая масса | 135 (145) кг |
Максимальная скорость | 140 (130) км/ч |
Расход топлива: | |
при скорости 60 км/ч | 3,5 л/100 км |
при скорости 100 км/ч | 6,5 л/100 км |
Время разгона до 100 км/ч | 11 сек |
Тормозной путь со скорости 60 км/час | 12 м |
Запас хода | около 400 км |
Тип двигателя | двухтактный, с трехканальной продувкой |
Число цилиндров | 1 |
Диаметр цилиндра | 76 мм |
Ход поршня | 75 мм |
Рабочий объем | 340 куб.см |
Степень сжатия | 9,5-10,5 (8,7-9,2) |
Номинальная мощность двигателя при 5600-6700 об/мин | 32 (28) л.с. |
Крутящий момент двигателя при 5200-5800 об/мин | |
Система смазки | раздельная (совместно с топливом 1:25) |
Система охлаждения | потоком встречного воздуха |
Воздушный фильтр | сухой, с бумажным элементом |
Карбюратор | “Микуни” (К-62М) |
Диаметр диффузора | 32 мм |
Производительность главного жиклера | 190 куб.см/м |
Первичная передача | косозубыми шестернями |
Сцепление | многодисковое в масляной ванне |
Коробка передач | четырехступенчатая |
Переключение | ножное |
Задняя передача | открытая, втулочно-роликовой цепью |
Передаточное число первичной передачи | 2,18 |
Передаточное число задней передачи | 2,47 |
Передаточные числа коробки: | |
I передачи | 3,17 |
II | 1,81 |
III | 1,26 |
IV | 1,0 |
Рама | трубчатая, сварная, закрытая, термообработанная (!) |
Передняя подвеска | бесштоковая телескопическая вилка |
Ход подвески | 155 мм |
Задняя подвеска | маятниковая |
Ход подвески | 90 мм |
Размеры шин: | |
переднего колеса | 3,00-19? |
заднего колеса | 3,50-18? |
Тормоза | колодочные |
Диаметр тормозного барабана: | |
переднего колеса | 190 мм |
заднего | 170 мм |
Напряжение бортовой сети | 12 В |
Генератор | ИЖ ГП-1, трехфазный, переменного тока |
Напряжение генератора | 14 В |
Мощность генератора | 100 Вт |
Аккумуляторная батарея | 6МТС-9 |
Регулятор напряжения | ИЖ РН-1 (БПВ 14-10) |
Свеча зажигания | А-23 |
Топливный бак | 14 л, бензин АИ-93 |
Масляный бак | 1,5 л, масло МС-20 |
Коробка передач | 0,8 л |
Перо передней вилки | 0,2 л, МГП-10 |
Амортизатор | 0,065 л, МГП-10 |
Зазор между контактами прерывателя | 0,35-0,55 мм |
Зазор между электродами свечи зажигания | 0,6-0,8 мм |
Свободный ход рычага сцепления | 5-10 мм |
Свободный ход рычага тормоза переднего колеса | 2-3 мм |
Свободный ход рычага ножного тормоза | 10-15 мм |
Опережение зажигания до ВМТ | 2,5-4,2 мм |
Провисание цепи привода колеса | 20-25 мм |
Давление в шинах: | |
переднего колеса | 1,5 кГс/см2 |
заднего без пассажира | 1,8 кГс/см2 |
——- с пассажиром | 2,0 кГс/см2 |
Примечание: технические характеристики в скобках для поздних выпусков.
В заключении, еще один материал по Иж Планете Спорт — видео тест-драйв, посмотрите очень интересно!
Здесь Вы можете пройти бесплатные тесты ПДД.
Ковровец К 175 — история одного мотоцикла.

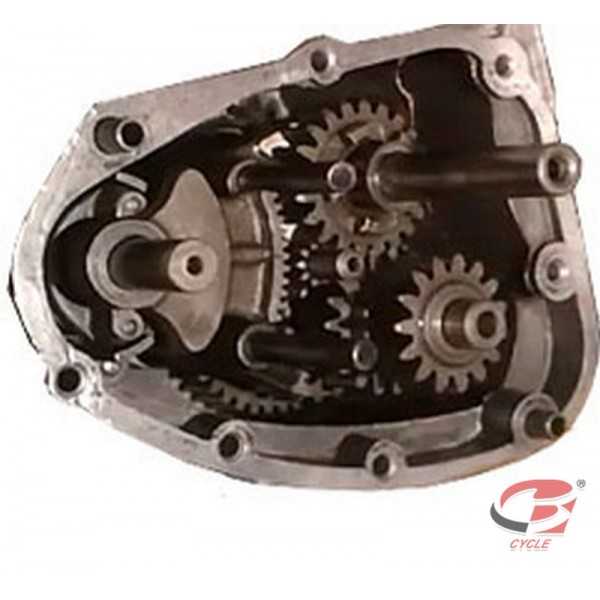

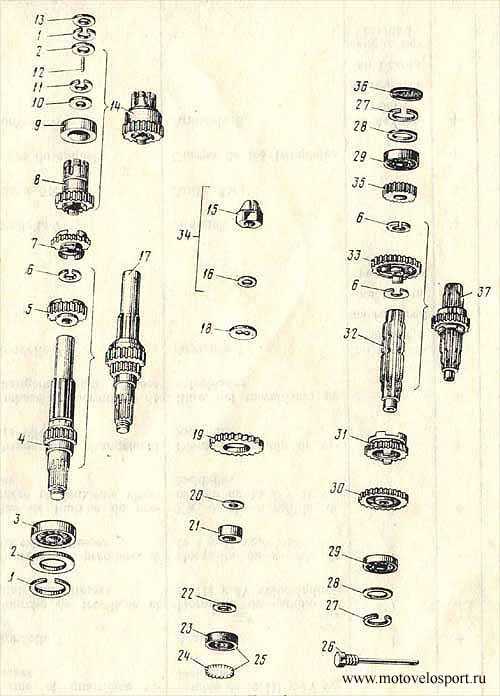

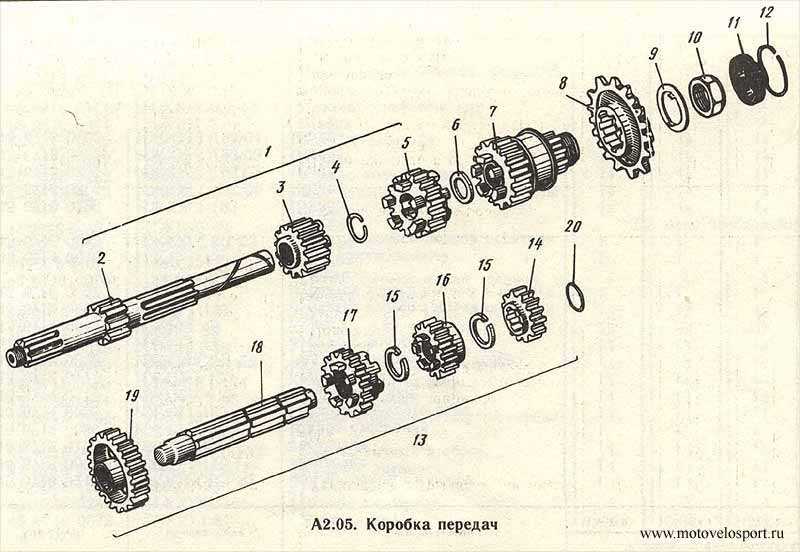

Сборка
В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами. Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.
Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.
Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.
Устанавливаем промежуточный вал.
На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.
Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.
Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз
Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек. Сжимаем собачки и устанавливаем вал переключения передач на свое место
Сжимаем собачки и устанавливаем вал переключения передач на свое место.
Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.
Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.
Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.
Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.
Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.
После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.
Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.
Сборка масляного насоса и маховика
Важным этапом сборки двигателя является сборка масляного насоса. За счет его работы масло поступает к подшипникам и другим элементам двигателя, снижая трение и износ деталей. Для сборки необходимо разобрать масляный насос, очистить детали от старого масла и загрязнений, проверить состояние масляного насоса и его деталей.
Другим важным компонентом двигателя является маховик. Он служит для передачи крутящего момента от коленчатого вала на трансмиссию. Для сборки маховика необходимо установить на него сцепление и нарезать резьбу под крепление сцепления. Также необходимо проверить балансировку маховика и дополнительно убедиться, что все болты и гайки затянуты с необходимой силой.
- Перед сборкой масляного насоса необходимо проверить наличие дефектов и повреждений на деталях;
- Для установки маслонасоса необходимо соблюдать последовательность установки деталей и правильно затянуть все болты и гайки;
- Сборку маховика необходимо выполнять с максимальной точностью и аккуратностью, так как его неправильная сборка может привести к серьезным последствиям.
Проверка масляного насоса: | 1. Проверить состояние ротора; | 2. Проверить состояние масляного насоса; | 3. Очистить детали от старого масла и загрязнений; |
---|---|---|---|
Сборка маховика: | 1. Установить сцепление на маховик; | 2. Нарезать резьбу под крепление сцепления; | 3. Проверить балансировку маховика; |
4. Дополнительно убедиться в затяжке всех болтов и гаек; | 5. Поставить маховик на место; | 6. Закрепить маховик на коленчатом валу. |
Над сборкой масляного насоса и маховика необходимо тщательно поработать, чтобы не допустить ошибок при последующей эксплуатации двигателя. Помните, что правильно собранный двигатель обеспечит надежную работу и долговечность мотоцикла.
Фотоотчет: Ремонт двигателя мотоцикла «ИЖ-Планета» 2, 3, 4 и пятой модели
Сейчас уже редко где можно встретить «Планету», особенно в стоковом исполнении. Дедовские сараи где они когда-то стояли в изобилии уже давным давно вычищены страждущими, а помойки где они когда-то валялись — поросли травой…
Единственное место где еще можно найти что-нибудь более менее приличное — местные газеты объявлений. Можно поискать и на «Авито», но прежде чем там брать — смотрите товар в живую, а то пришлют вам сумку кирпичей вместо двигателя…
Мне повезло: я нашел в местной газетенке объявление о продаже двигателя от мотоколяски, выехал на место, осмотрел, договорился, купил и привез домой. То что двигатель от мотоколяски пусть вас не пугает — двигатель полностью идентичен родному планетовскому.
Хороший заводской цилиндр в запасе у меня был: расточенный в ремонтный размер + к нему когда-то давно был куплен заводской поршень, хромированные кольца и палец.
Инструменты
Из инструментов на понадобится:
- Дрель или шуроповерт
- Сверло по металлу на 4 — 5 мм
- Плоский надфиль
- Технический фен
- Оправки. В качестве оправок можно использовать сантехнические сгоны
- Мощная плоская отвертка
- Рожковый или накидной ключ на 14
- Хомут
- Молоток или киянка
- Масленка или шприц
- Герметик
Подготовка
Для выполнения качественного ремонта — детали двигателя должны быть чистыми, резьба в картере прогнана, сальники и прокладки — новыми.
