Как поменять генератор на ниве шевроле

Устройство генератора на Нива Шевроле

НО устанавливаются реле и диодный мост в паре то есть если диодный мост от от и реле-регулятор от Отличия: Главное отличие — дополнительная цепь маломощных диодов поз 3 для регулятора напряжения. У таких диодов нет. Зато на на выходной шпильке -вентиле 1 есть контак для регулятора, и на связке диодов 2 тоже присутствует контакт для регулятора.

Реле имеют 2 провода, которых на реле нет.

Правый провод соединяется с контактом 2 диодного моста, а левый провод с контактом 1 диодного моста. Провод же с самого диодного моста, возбуждения, соединяется с контактом на обратной стороне реле одинаково что у , что у Контакт 4 — контакт подключения возбуждения на генераторе.

Схема расположения регулятор с верху, двигаемся против часовой от регулятора Регулятор встает вместо но без уплотнительного кольца. При этом сам регулятор приличного качества на авторынке найти не удалось. Про качество диодных мостов.

Но у нас её не продают. Вся наверно, на завод уходит. Время ремонта — 20 минут с перекурами.

Время разбирательства в номенклатуре и возможных заменах — 4 часа. Благо авторынок рядом с домом.

А вообще, генератор накрылся из-за некачественного предыдущего ремонта. Когда вместо шприцовки карданов в моей машине отремонтировали генератор!

Зажмите ротор генератора в тисках не слишком сильно, чтобы ротор не проворачивался и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.

Снимите упорную шайбу генератора Выньте ротор генератора Нива Шевроле из крышки со стороны привода Снимите с вала ротора дистанционное кольцо Осмотрите контактные кольца.

Если на них имеются задиры, риски, царапины, следы износа от щеток и т.

Ремонт генератора Шевроле Chevrolet

Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать Проверьте омметром тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора.

Для этого включите контрольную лампу в сеть переменного тока напряжением В можно использовать аккумуляторную батарею и лампу 12 В.

Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор.

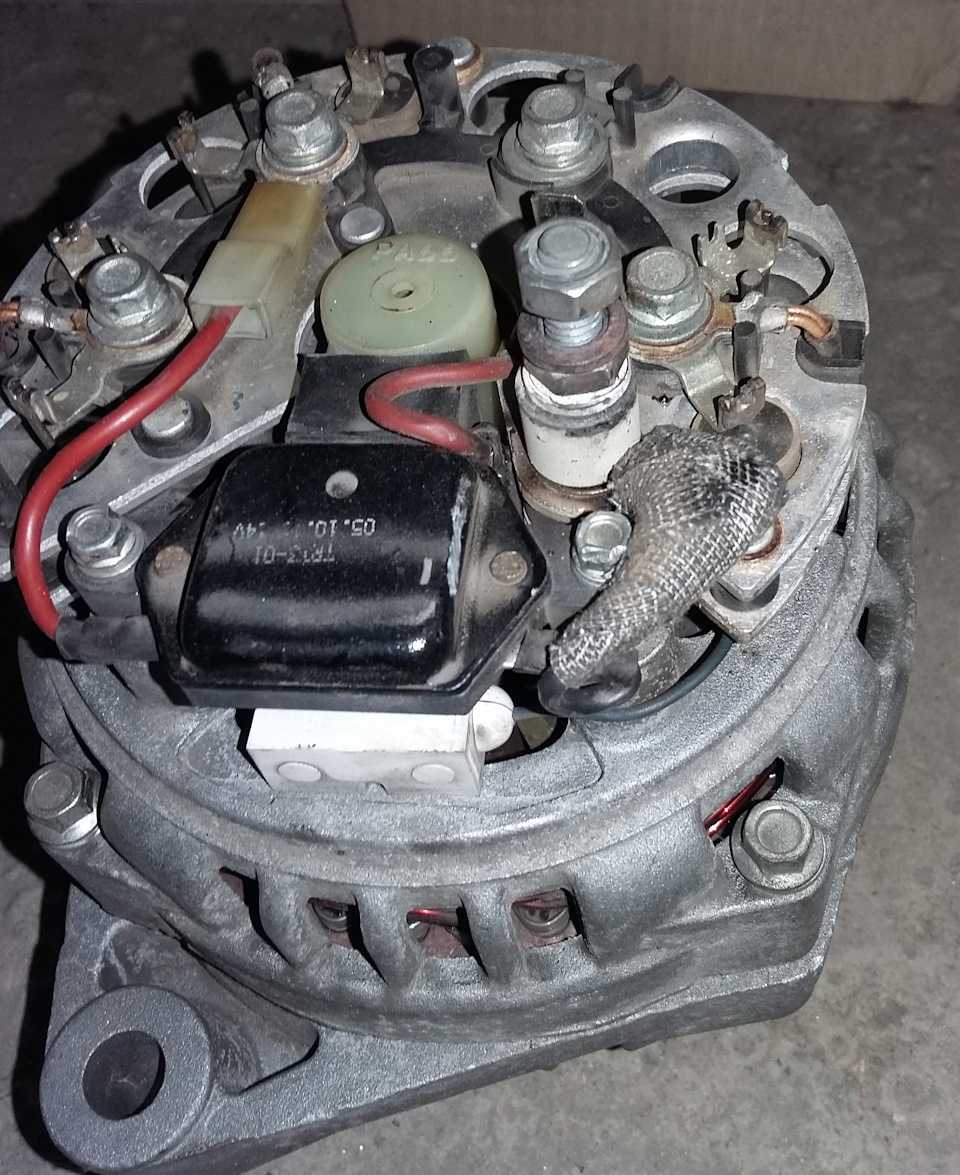

Инструкция по снятию диодного моста с генератора Нивы

Если есть износ, надо заменить подшипники или крышки генератора Проверьте, нет ли обрыва в обмотке статора. Поочередно подсоедините контрольную лампу между всеми выводами обмотки.

Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку Проверьте, нет ли замыкания обмоток статора на корпус. Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора.

Если лампа загорается, значит, есть замыкание: Осмотрите крышку генератора со стороны привода в сборе с подшипником.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником подшипник в крышке завальцован. Проверьте легкость вращения подшипника со стороны контактных колец.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить.

Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

Выбор генератора

Чтобы вы не искали хороший генератор на Chevrolet Niva, мы подготовили рейтинг производителей генераторов с артикулами
, который сформирован на основе отзывов. У автомобиля Chevrolet Niva все генераторы одинаковые независимо от комплектации.

1.8 4×4

• STARTVOLT — LG0123 (Рейтинг: 3);
• SANDO — 20106250 (Рейтинг: 0);
• ST-TEMPLIN — 011708503080 (Рейтинг: 0);
• DELCO REMY — DRB7420 (Рейтинг: 0);
• SANDO — 20106072 (Рейтинг: 0);

Полный рейтинг

По отзывам пользователей, лучший генератор для Chevrolet Niva делает компания STARTVOLT, под артикулом LG0123.

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.

Для проверки соберите схему согласно рис. 7-7. Отсоедините провод общего вывода трех дополнительных диодов от штекера «D+» регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с массой генератора. К штекеру «D+» регулятора присоедините провод от аккумуляторной батареи через выключатель 1. Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

Рис. 7-7. Схема соединений для проверки генератора осциллографом:

1 — выключатель;

2 — генератор;

3 — вольтметр;

4 — реостат;

5 — амперметр;

6 — выключатель;

7 — аккумуляторная батарея.

Включите электродвигатель стенда и доведите частоту вращения ротора до 1500-2000 мин-1. Выключателем 6 отключите аккумуляторную батарею от клеммы «В+» генератора и реостатом 4 установите ток отдачи 10 А.

Проверьте по осциллографу напряжение на клемме «В+» генератора. При исправных диодах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 7-8, I). Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в диодах выпрямительного блока — форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 7-8, II и III).

Рис. 7-8. Форма кривой выпрямленного напряжения генератора:

I — генератор исправен;

II — диод пробит;

III — обрыв в цепи диода (обмотке статора).

Проверив форму кривой напряжения на клемме «B+» генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере «D» генератора при отсоединенном проводе от штекера «D+» регулятора напряжения. Штекер «D» является общим выводом трех дополнительных диодов (см. рис. 7-5), питающих обмотку возбуждения при работе генератора. Форма кривой напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

• световая индикация аккумуляторной батареи на панели приборов;
• нестабильная работа АКБ (её выкипание или недозаряд);
• различная интенсивность света фар;
• посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
3. Откручивается осевой винт, после чего ролик можно демонтировать.
4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

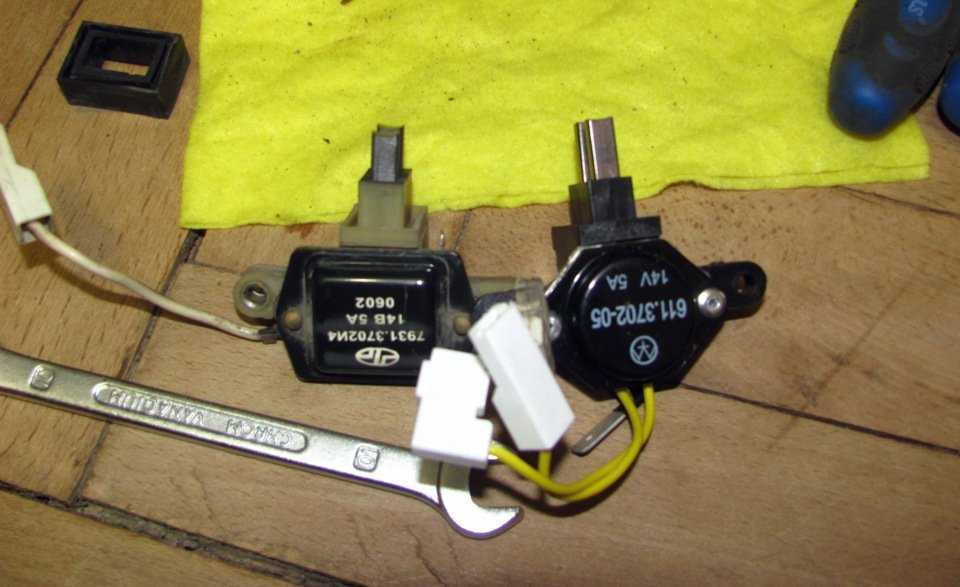

Изношенный и новый регуляторы напряжения

1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

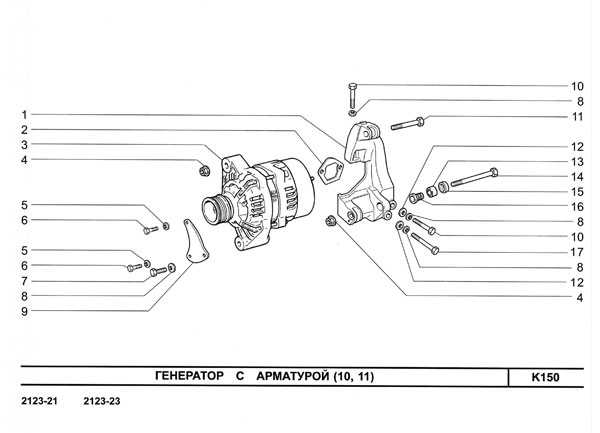

Демонтаж генератора

1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Почему загорается лампочка зарядки аккумулятора Шевроле Нива

Только на первый взгляд кажется, что электрическая схема на участке аккумулятор – генератор проста, и потому найти причину неисправности, если горит лампа зарядки аккумулятора, довольно просто.

На самом деле система подзарядки АКБ включает немало компонент, поэтому такая задача может оказаться весьма нетривиальной. Разумеется, в норме контрольная лампочка с изображением аккумулятора должна погаснуть вскоре после запуска двигателя. Если такого не случается, это означает только одно: запас электроэнергии, потраченной на прокручивание коленвала, не пополняется.

Рассмотрим другие признаки, подтверждающие факт отсутствия заряда батареи:

• стрелка вольтметра остаётся в красной зоне (в норме она должна переместиться в зелёный сектор);
• в некоторых случаях контрольная лампочка начинает мигать с неравными интервалами;
• свечение лампы становится тусклым.

Неисправностью следует считать и недозаряд аккумулятора, о котором будет указывать падение напряжения на вольтметре при работающем силовом агрегате до 12 В (нормальный показатель, свидетельствующий об отсутствии проблем – 13.9 В плюс-минус 0.3 В).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Затем останется только затянуть три болта нижней пластины и проверить фиксацию источника тока.

Щетки генератора

К просадке напряжения в электрической системе автомобиля могут привести изношенные щетки генератора «Шевроле Нива». Это считается одной из основных и частых причин данного вида неисправности. Но так как генератор имеет простую конструкцию, и к нему легко добраться, произвести замену его щеток может даже неопытный автолюбитель.

Основными признаками неисправности щеток считаются:

• в напряжении происходят просадки;
• не держит заряд аккумулятор;
• слабый свет фар ночью, моргание;
• магнитола отключается и др.

Обычно при прохождении техосмотра редко проверяют мелкие элементы генератора. Поэтому изношенные щетки могут напомнить о себе неожиданно. Но прежде чем решить, что замена щеток генератора «Нива Шевроле» необходима, нужно выяснить, нет ли других неисправностей, которые могут вызвать подобные признаки. И только убедившись, можно разбирать корпус генератора.

Ремонт электрической части

Для начала, генератор надо снять. Перед отсоединением проводки, тщательно зарисуйте или сфотографируйте схему соединения. Расположите узел на чистой поверхности, мусор не должен попадать внутрь. Как подключить генератор на ниве:

Подключите тестер к обмоткам статора и ротора, и проверьте их на обрыв или короткое замыкание. Замена генератора не потребуется, обмотки легко восстанавливаются. После устранения поломок, соберите корпус, не повреждая внутренние части.

Установите узел на место, затяните приводной ремень, и проверните коленвал, не заводя двигатель. Тем самым, вы проверите правильность установки.

Затем заведите мотор, и проверьте напряжение заряда. Если оно превышает 13,8 вольт – ремонт завершен успешно.

Особенности конструкции генератора Chevrolet Niva

Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕ Шевроле Нива, выпущенная до осени 2003 года, комплектовалась генератором типа 9412.3701, который также устанавливался на инжекторные ВАЗ 21214, ВАЗ 2131, ВАЗ 2123 до осени 2003 года.

ПРИМЕЧАНИЕ Генератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

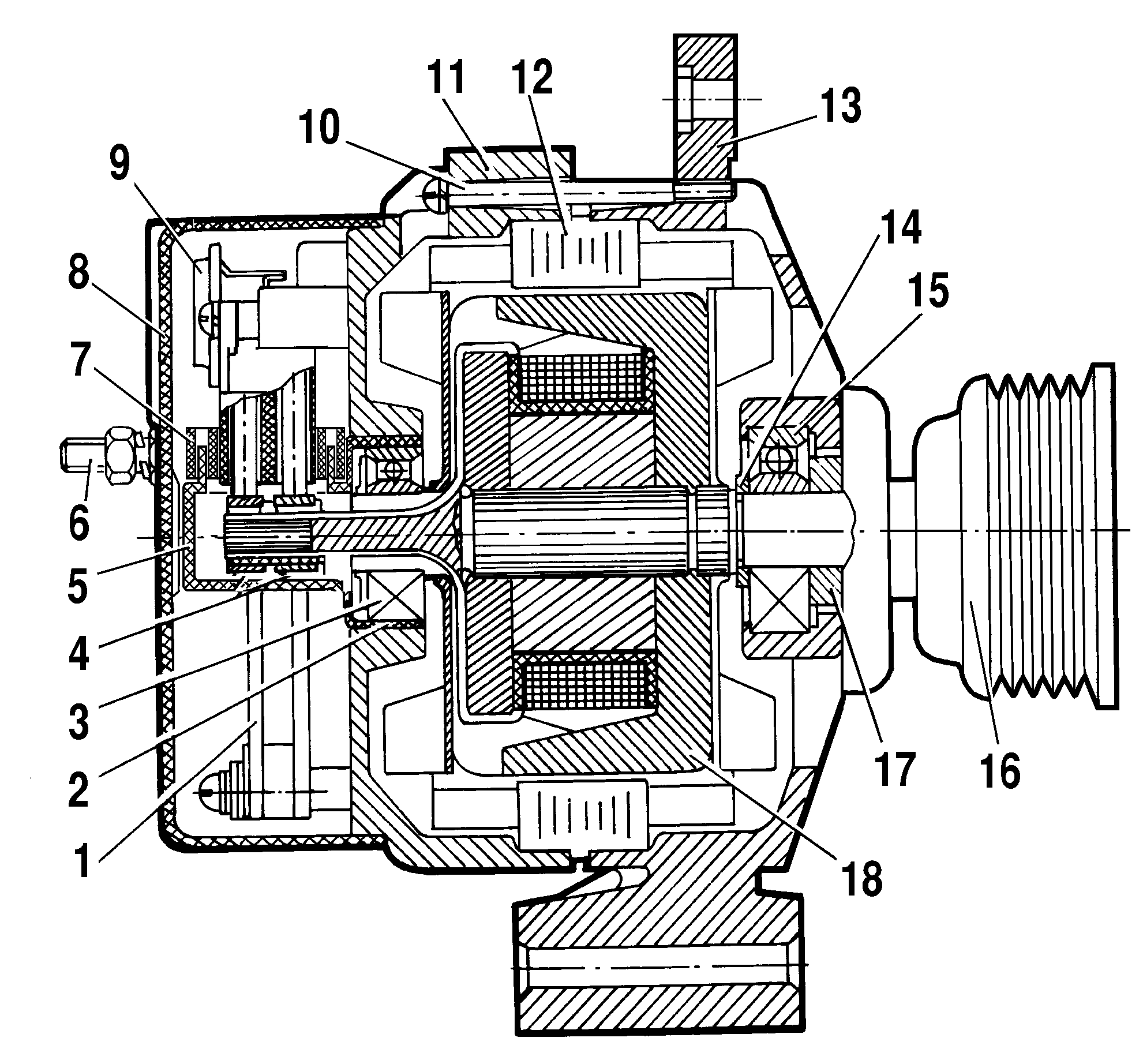

Рис. 9.3. Генератор 9402.3701-01: 1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца; 5 – защитная втулка; 6 – вывод «В+» генератора;7 – прокладка; 8 – кожух; 9 – регулятор напряжения со щеткодержателем; 10 – стяжной винт; 11 – задняя крышка; 12 – статор; 13 – передняя крышка; 14 – дистанционное кольцо; 15 – передний подшипник; 16 – шкив; 17 – шайба; 18 – ротор.

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 1, прикрепленным к крышке 11. Электронный регулятор 9 напряжения объединен в один блок со щеткодержателем и прикреплен также к крышке 11.

Рис. 9.4. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 – монтажный блок; 5 – выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Техническая характеристика генератора

ПОЛЕЗНЫЙ СОВЕТ Если в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

ПРЕДУПРЕЖДЕНИЕ «Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через выпрямительный блок генератора. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через выпрямительный блок генератора протекает значительный ток и он может выйти из строя. Проверять генератор можно только с помощью амперметра и вольтметра. Выпрямительный блок генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля мегаомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямитель- ного блока генератора выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

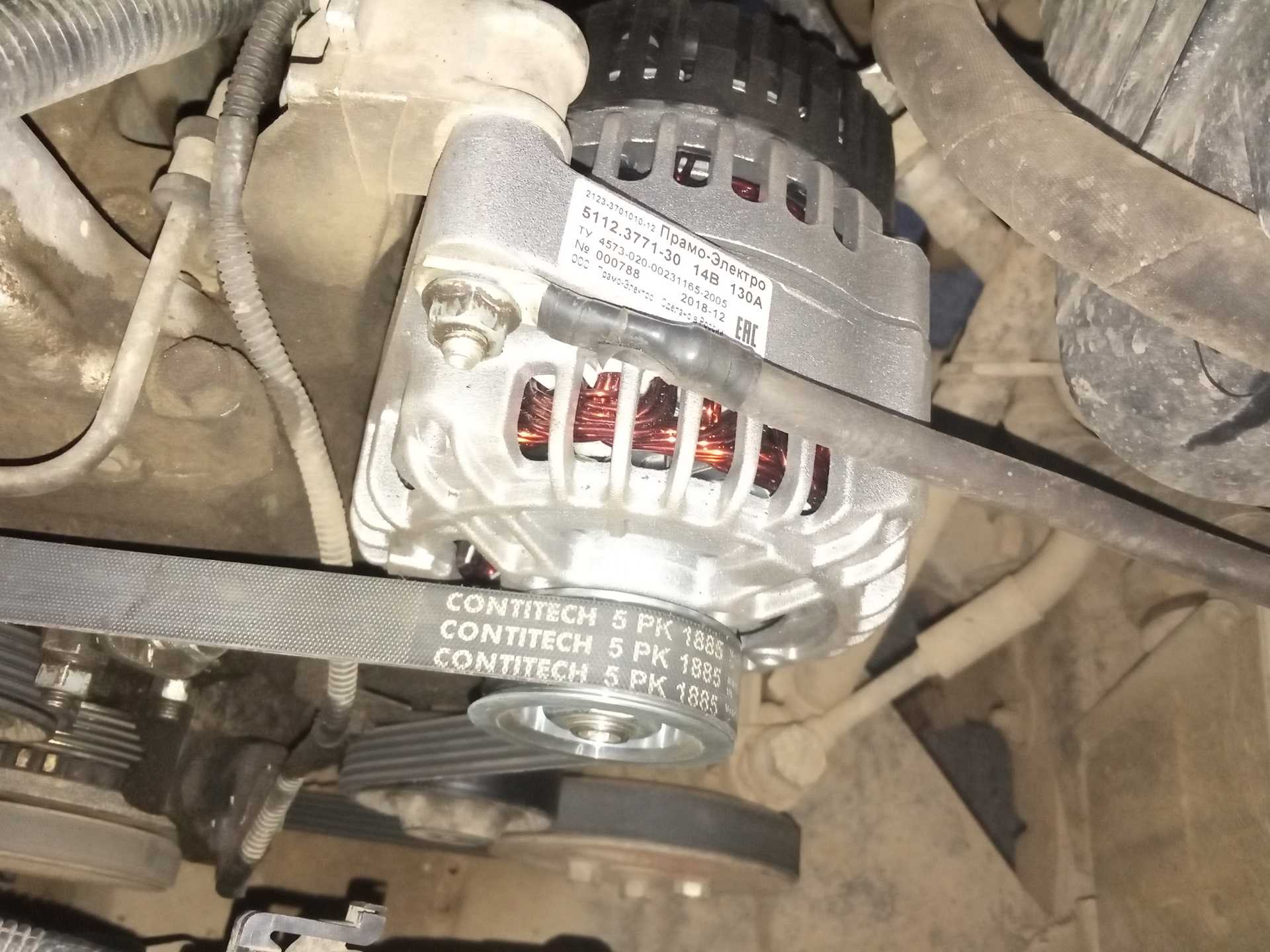

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

• Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
• Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
• Изменение яркости света при увеличении оборотов двигателя.

• Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.
• Можно посмотреть видео, в котором описывается порядок съема генератора.
• Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

• ключ на 8 рожковый;
• ключ на 10 рожковый;
• головка на 10, вороток
• ключ на 13 рожковый
• ключ на 17 рожковый
• поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

  Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Что делать, если генератор вышел из строя в дороге

Поломка влечет за собой не только потерю заряда аккумулятора. Если генератор заклинит, может оборваться ручейковый ремень. В этом случае потеряет работоспособность все навесное оборудование автомобиля. Дальнейшее движение станет невозможным.

Если ремонт в полевых условиях невозможен, постарайтесь дотянуть до ближайшего сервиса на аккумуляторе. В дневное время суток необходимо выключить все световые приборы, включая ДХО. Блоки комфорта должны быть обесточены.

Отключите один из вентиляторов охлаждения радиатора (если на улице не слишком жарко). При экономном расходовании ампер-часов, на одном аккумуляторе можно ехать до 3 часов.
