Все про разъем подключения магнитолы различных моделей

Меню в магнитоле

Меню может содержать некоторые пункты:

1. Muting 1 — отключать звук при высоком уровне на коричневом проводе.
2. Muting 2 — отключать звук при низком уровне на коричневом проводе.
3. Off — отключение звука запрещено (сигнал на коричневом проводе игнорируется).

В Пионере могут быть такие пункты:

1. mute1 — приглушение звука до определенного уровня при замыкании провода на массу.
2. mute2 — абсолютное выключение звука при замыкании провода на массу.
3. mute3 — абсолютное выключение звука не зависимо от сигнала на проводе.

Провод имеется ввиду TEL MUTE.

Может пригодиться — обозначение некоторых акустических разьемов:

Возможные проблемы и их решение

В процессе эксплуатации представленной автомагнитолы могут возникать разного рода неполадки. Их появление зачастую вызвано некорректным подключением подводных выводов или же неисправностью сторонних устройств. Кроме этого, сбои в работе магнитолы могут быть связаны с перебоями в питании.

Стоит отметить, что в большинстве случаев, практически каждой неисправности присущи определенные симптомы, опираясь на которые, можно определить её причину. При всём при этом, стоит отметить, что для устранения некоторого числа неисправностей, от владельца потребуются хотя бы минимальные знания электротехники и наличие некоторых измерительных приборов.

Попробуем освятить наиболее распространенные случаи неполадок.

Не включается

В том случае, если после установки магнитолы, она отказывается подавать признаки жизни, следует провести следующие диагностические меры:

• убедиться в плотном соединении подводных выводов;
• проверить наличие питания;
• убедиться в наличии массы.

Если все вышеуказанные меры не привели к желаемому результату, возникает необходимость проведения комплексной диагностики, которая предполагает:

• проверку дросселя и предохранителя L951;
• проверку значения напряжения стабилизатора Q952 (рабочее напряжение составляет 5В);
• проверку наличия ключа на транзисторе Q609;
• проверку исправности кварцевых генераторов MK/KK.

Если все вышеобозначенные действия не смогли выявить неполадку, с большой долей вероятности можно предположить, что неисправность кроется в микроконтроллере IC601/IC901.

Не выключается

Нередко владельцы магнитол Пионер сталкиваются с тем, что попросту не могут отключить магнитолу. Решить эту проблему не составит труда, если выяснить некоторые особенности устройств представленного типа.

Алгоритм выключения выглядит следующим образом:

• нажимаем клавишу 2 и попадаем в раздел Menu;
• включаем вкладку Sуstem;
• активируем функцию PW SAVE;
• выключаем магнитолу, нажатием кнопки off.

После сохранения перечисленных настроек, для выключения магнитолы будет достаточно воспользоваться клавишей 1. При сбросе настроек, вследствие отключения АКБ и т.п., указанный алгоритм следует повторить.

• Распиновка замка зажигания опель астра h



• Код ошибки на опель астра н 218213



• Порядок зажигания нива шевроле инжектор 8 клапанов



• Ремонт датчика скорости лифан солано



• Датчик детонации форд фокус 3 1.6 где находится

Навигация по записям

Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков. MUTE Отвечает за отключение звука при нажатии кнопки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе. Чтобы обеспечить безопасность, отключите аккумулятор.

Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания

Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2

Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2.

Подключения и установка автомагнитолы

Не рекомендуется подключать приспособление к прикуривателю или замку зажигания. Поищите в магазинах адаптер для мультируля.

Белый провод ANT Провод с данной маркировкой отвечает за управление автомагнитоле антенной. Как подключить автомагнитолу и не запутаться в проводах? Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера. Способ подключения с помощью сигнализации Часто водитель думает, отключил я музыку в машине или нет на стоянке. Таким образом, и выделяются три основных варианта процедуры самостоятельного подключения магнитолы.

Подключения и установка автомагнитолы

Минимальная длина проводов уменьшает сопротивление, искажающее звук. Иногда при несоблюдении фазировки возникают некоторые неполадки, а именно искаженная передача низких частот и басов. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Вот и все дела. Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов

Лучше всего, когда они максимально короткие и не имеют дополнительных скруток.

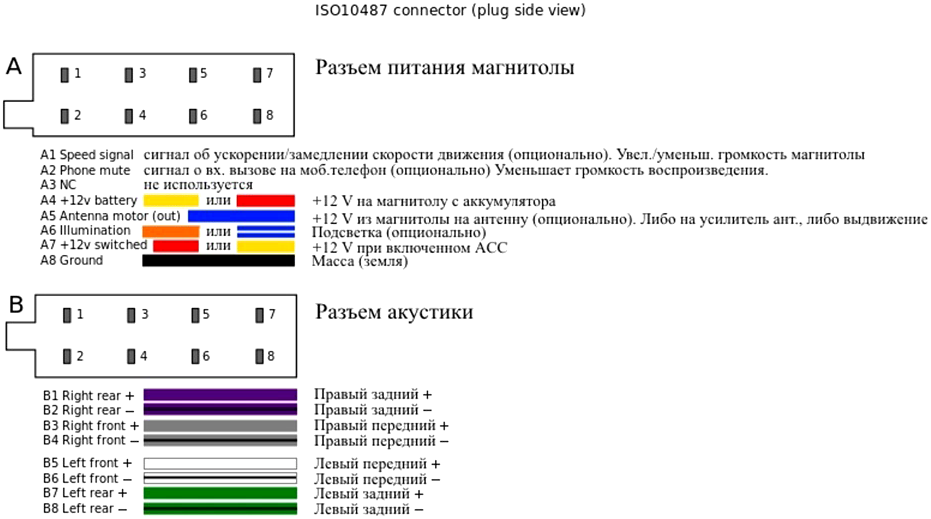

Распиновка ISO разъема, для подключения магнитолы

Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток.
Распиновка ISO разъема, для подключения магнитолы

https://youtube.com/watch?v=KlTDn13M-Jc

Описание функции Mute на магнитоле Pioneer

Определение функции Mute

Mute – это функция на магнитоле Pioneer, которая позволяет затушить звуковой сигнал. Это может быть полезно, когда требуется быстро выключить звук в автомобиле, например, при звонке на телефон или разговоре с пассажирами.

Особенности функции Mute

Функция Mute проста в использовании, она нажимается одной кнопкой и затушает звуковой сигнал на магнитоле. Кроме того, Mute действует на все источники звука и данный режим обычно отображается на экране магнитолы.

Важно отметить, что Mute не прерывает воспроизведение музыки и не выключает радио, а только затушивает звук. При этом, если в данный момент проигрывается музыка или радио, то оно продолжит работать после отключения Mute

Также следует учитывать, что в режиме Mute громкость не уменьшается до нуля, а звук все еще слышен в очень тихом режиме. Поэтому, если требуется абсолютное отключение звука, необходимо вручную снизить громкость до минимального уровня.

Lada 2108 БАГИРА › Logbook › Подключение магнитолы pioneer deh-4300ub+включение через кнопку+кнопка mute

Всем привет! вот сообственно первая запись по существу после пересмотра ранних записей в БЖ.

как было сказано в названии имеем магнитолу pioneer deh-4300ub. она имеет переходничек на iso колодку.В итоге разбираемся с контактом на самом мафоне. смотрим в разъем и считаем слева на право, сверху вниз:

1 2 3 4 5 6 7 89 10 11 12 13 14 15 16

опираться будем на разъем непосредственно на мафоне, как у вас в колодке iso они расположены проверяйте сами.

Цель ставилась правильно подключить мафон, и сделать это через штатную кнопку.принцип работы таков. нажал на кнопку и мафон включился, музыка заиграла. нажал еще раз и мафон отключился.

при разборе колодки выяснилось что есть провод mute. те кто не знают для чего он объясняю: данный провод идет на приблуду (примочку) которая связана по блютузу с сотовым. едешь, слушаешь музыку, кто то позвонил-принимаешь вызов и магнитофон автоматически становиться тише в 3 раза дабы не мешать разговору.

многие мафоны имеют встроеную функцию, но ручную. т.е. на мафоне или на пульте от него кнопка mute.

Данной кнопки мне не хватало жесть как! накручивать ручку что бы сделать тише не устраивает. долго и проблемотично)))

решение: кинуть этот провод на массу через прерыватель…т.е. кнопку. под раздачу опять таки штатные кнопки.

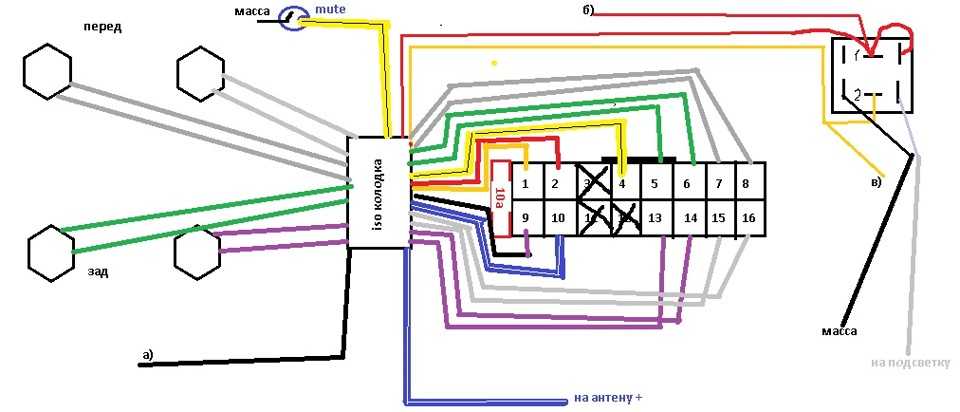

в итоге получаем такую схему

разъем нового образца! как я понял и подходит практически ко всем пионерам.

Поверю на слово! итак. контакты 5,6,7,8,13,14,15,16 это контакты динамиков. они нас не интересуют.нам нужно питание. 1 это масса! сразу ищем ей место!говорят лучше кидать на минус аккумулятора, зачем хз…можно на корпус.если все подключить как я расписал согласно инструкции-то мы будем иметь следующий алгоритм. включаем зажигание и мафон включается, не включено зажигание-мафон не работает. не устраивает многих. можно красный с желтым скрутить и пустить на аккумулятор напрямую. будет работать всегда. выключать придутся на панельке мафона…кнопка мала и пока найдешь…особенно если на ходу включаешь…выход кнопка!

Смотрим на мою схему и вкуриваем.

нарисовал схему чисто для кнопок. смотрим. провода все по цвету совпадают, кроме mute провода. он вообще желтый с черным, но я нарисовал его оранжевым.

я разместил эти кнопки на место кнопок попогрея в тонеле центральном. места пока нет на панеле)))попогрея пока нет))))как появится что то придумаю еще)))в итоге 2 кнопки разместить приходится рядом. старался сделать чтоб и подсветка работала. питание подсветки (он зеленый, а вообще это любой белый провод на подпанельной косе. ближайшее к моему варианту это пепельницы подсветка или прикуривателя.

массу на кнопках сомещаем в общую и кидаем к ручнику. на кнопке mute контакты должны соединяться с массой. поэтому кинул на 2й разъем массу не уверен что будет работать индикатор нажатия…может придется помпенять местами 1 и 2 разъем…это уже по месту…схемы есть. вроде все нормально нарисовал…все должно быть понятно…на второй схеме рисовать iso колодку не стал…

завтра моя схема будет внедоряться в авто и теститься! если не будет работать то статья измениться! всем удачи на дорогах!

Дополнение от 2.11.2014: схема рабочая! работает на ура! кнопка mute работает, НО есть момент один неприятный. видать в силу конструкции своей она нажимается, но режим mute включается если кнопку держать нажатой до упора. после отпускания кнопка остается нажатой, а режим почему то отключается. выход пока не знаю какой. наверное только менять сток кнопку на иную с фиксацией, либо лезть в конструкцию кнопки, щас в салоне полный набор кнопок по штату и одна на зажигание. 2х как раз на мафоны не хватило. буду докупать отпишусь.

Дополнение от 3.11.2014 с кнопкой mut все норма. просто кнопка подыхающая была. купил новую все работает как положено.

Источник

Пропал звук, на дисплее загорается надпись TEL MUTE — что делать, как выключить?

Часто отсутствие звука связано с банальной причиной — при монтаже магнитолы провод TEL MUTE был прижат к корпусу, собственно, что и послужило включению беззвучного режима.

Важно! При отсутствии Hands-Free Car провод на задней панели вам попросту не нужен. Необходимо его заизолировать, иначе может быть ситуация, когда звук отсутствует, а на экране будет отображаться/мигать надпись TEL MUTE

В некоторых магнитолах на передней панели может быть кнопка MUTE ручного отключения звука, пример на Pioneer:

Кнопка может иметь другое название — Phone.

Также можете встретить разьемы/коннекторы Ant, ANT+, AutoAnt, P.ANT, который предназначены для антенны.

Монтаж 1 din магнитолы

Прежде чем освещать особенности установки различных автомагнитол, проведем небольшой исторический экскурс. Дело в том, что в середине 80-х годов ведущие компании по производству автомобильных аудиосистем пришли к выводу, что необходимо унифицировать все магнитолы.

Иными словами, стандартизировать размеры представленных устройств. Таким образом, спустя некоторое время и появился так называемый DIN, который получил статус международного стандарта.

Основополагающими параметрами данного стандарта являются ширина и высота магнитолы. Так, стандарт 1 din соответствует габаритам равным 178×50 мм. 2 din отличается лишь по высоте, которая составляет уже 100 мм.

Все вышеизложенные сведения необходимо принимать во внимание при выборе магнитолы. Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din

Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din

Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din. Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din.

Тем не менее может возникнуть ситуация, когда в консоли автомобиля имеет место быть гнездо стандарта 2 din. В таком случае при установке магнитолы, отвечающей стандарту 1 din, придётся всего-навсего приобрести специальную переходную рамку.

Что это такое? Разбираемся

TEL MUTE — режим, когда при входящем звонке телефона отключается звук. Присутствует на многих производителях — LG, Prologi, Mystery, Kenwood и других.

Обычно в комплекте системы Hands-Free уже идет и провод MUTE. Кстати на магнитоле сзади не выход для провода, а вход.

MUTE во многой технике, особенно аудио/видео часто означает одно — отключение звук, может называться Режим тишины. Например на пульте от телевизора часто присутствует такая кнопка.

Теоретически к данному разьему можно подключить некий специальный датчик/детектор GSM-сигнала, который будет отправлять магнитоле сигнал при поступающем звонке. Однако нужно проверить — какой именно сигнал будет отправлять, если магнитола принимает 12v, то больше отправлять разумеется нельзя. Считаю важным моментом, игнорировать не стоит.

Куда подключается в магнитоле кабель TEL MUTE? Свободные руки как раз и подключаются к нему — он может иметь коричневый/желтый цвет, рядом значок перечеркнутого динамика. С телефоном Свободные руки соединяться могут по блютузу.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Читать дальше: Какие лампы поставить в шевроле круз

Совместимость функции Mute с другими функциями магнитолы Pioneer

Функция Mute на магнитоле Pioneer позволяет временно отключить звук. Она может применяться в различных ситуациях, например, чтобы быстро заглушить звук при входящем звонке. Но какова совместимость функции Mute с другими функциями магнитолы?

Во-первых, функция Mute может использоваться со всеми источниками звука, подключенными к магнитоле Pioneer, например, с CD-плеером, радио или внешним источником звука через аудиовход.

Во-вторых, функция Mute может работать как самостоятельно, так и в сочетании с другими функциями магнитолы, например, с кнопкой приглушения звука. Это может быть полезно для создания персонализированного звука при воспроизведении музыки.

В-третьих, функция Mute обычно не влияет на работу других функций магнитолы. Это значит, что вы можете приглушить звук, не беспокоясь о том, что другие функции будут также отключаться.

Кроме того, в большинстве случаев функция Mute легко и быстро включается и выключается, что делает ее удобной в использовании в любой ситуации.

Меню в магнитоле

Меню может содержать некоторые пункты:

1. Muting 1 — отключать звук при высоком уровне на коричневом проводе.
2. Muting 2 — отключать звук при низком уровне на коричневом проводе.
3. Off — отключение звука запрещено (сигнал на коричневом проводе игнорируется).

В Пионере могут быть такие пункты:

1. mute1 — приглушение звука до определенного уровня при замыкании провода на массу.
2. mute2 — абсолютное выключение звука при замыкании провода на массу.
3. mute3 — абсолютное выключение звука не зависимо от сигнала на проводе.

Провод имеется ввиду TEL MUTE.

Повторюсь — перед любыми махинациями ознакомитесь с руководством магнитолы.

Может пригодиться — обозначение некоторых акустических разьемов:

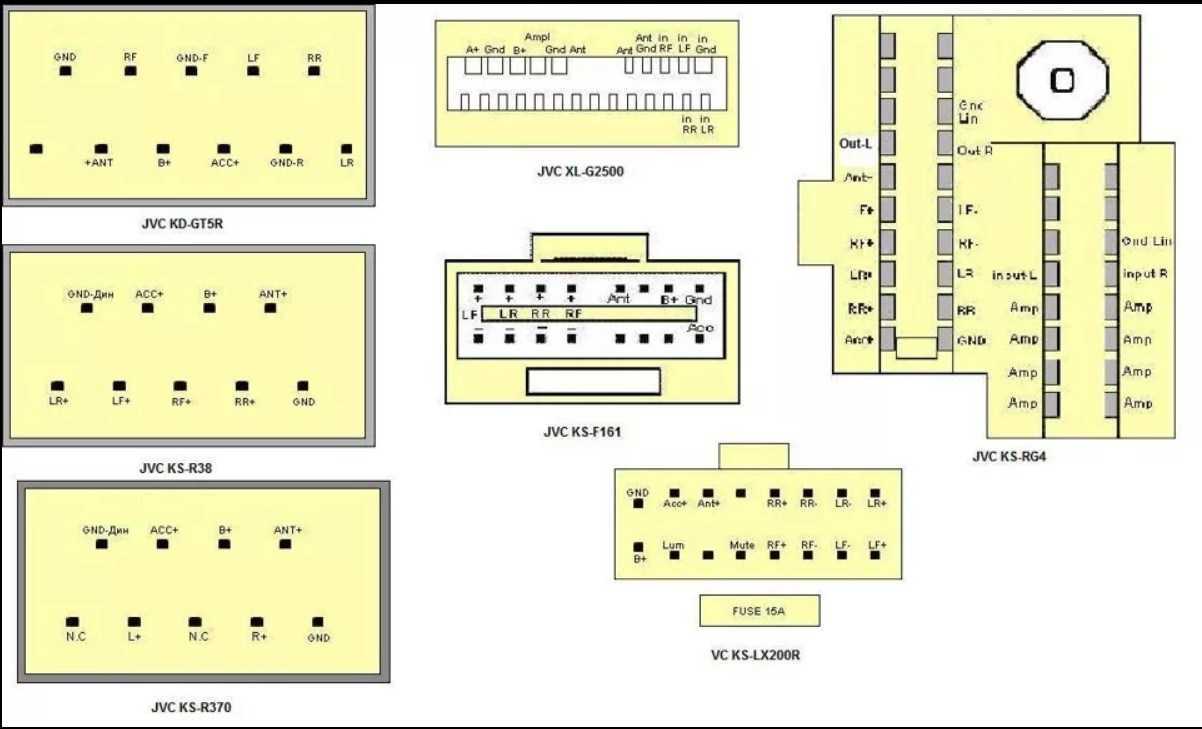

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Монтаж 2 din магнитолы

Несколько иначе обстоит дело в том случае, когда на место старой магнитолы претендует магнитола стандарта 2 din. Процедура монтажа такой магнитолы пройдет безболезненно в том случае, если старый аналог соответствует тому же стандарту. В противном случае, может возникнуть целый ряд проблем.

Во-первых, в случае замены штатной конфигурации стандарта 1 din на 2 din придётся произвести замену целого ряда элементов: центральной консоли, рамки и прочее.

К тому же в ходе данных мероприятий вы обязательно столкнетесь с различными нежелательными явлениями, которые не самым лучшим образом отразятся на эстетической составляющей интерьера вашего авто.

Исходя из всего вышеизложенного, вполне резонно сделать один единственный вывод: подбирайте аудиосистему под стандарты, предусмотренные заводом-изготовителем вашего авто.

Сервисные сообщения автомагнитолы

Сервисные сообщения автомагнитолы Pioneer призваны оповещать водителя о подключенных функциях в режиме реального времени, обычно без перевода, если нет прошивки. Наличие сервисного режима позволяет контролировать подключение дополнительных систем и устройств к бортовой системе автомобиля, а также проверять их функциональность. Иными словами, если вы покупаете устройство, имеет смысл разобраться в некоторых его функциях. По опыту, это очень удобно, так как функциональность тщательно продумывается инженерами.

Магнитола Пионер Mute предусматривает приглушение звука во время звонка телефона. Она может быть подключена автоматически при наличии сигнала или вручную с помощью индикатора. Многие водители не только не используют эти возможности, но и не слышали о такой функциональности, в результате разъем остается незадействованным, а в отдельных случаях зажатым задней панелью. Чаще проблема с индикатором характерна для не совсем новых автомагнитол, которые требуют профилактического осмотра.

Шаг 1: Определение места установки провода Mute

Перед тем, как начать устанавливать провод Mute на магнитолу, необходимо определиться с местом его установки. В большинстве случаев, провод Mute присоединяется к проводу зажигания, который расположен в автомобиле под рулем и проходит от зажигательной ключа до блока управления двигателем. Однако, в некоторых моделях машин место установки провода может отличаться.

Найти нужный провод можно либо на сайте производителя магнитолы, изучив инструкцию к устройству, либо на специальных форумах и ресурсах, где пользователи обсуждают проблемы подключения магнитол. Кроме того, существуют специальные книги с инструкциями по ремонту автомобиля, в которых можно найти необходимую информацию.

Не стоит забывать, что при подключении провода Mute необходимо соблюдать все меры безопасности, так как затронуты электрические цепи автомобиля. Поэтому, если вы не имеете опыта работы с проводами, лучше обратиться к специалистам для установки провода Mute на магнитолу.

Что это такое? Разбираемся

TEL MUTE — режим, когда при входящем звонке телефона отключается звук. Присутствует на многих производителях — LG, Prologi, Mystery, Kenwood и других.

Обычно в комплекте системы Hands-Free уже идет и провод MUTE. Кстати на магнитоле сзади не выход для провода, а вход.

MUTE во многой технике, особенно аудио/видео часто означает одно — отключение звук, может называться Режим тишины. Например на пульте от телевизора часто присутствует такая кнопка.

Куда подключается в магнитоле кабель TEL MUTE? Свободные руки как раз и подключаются к нему — он может иметь коричневый/желтый цвет, рядом значок перечеркнутого динамика. С телефоном Свободные руки соединяться могут по блютузу.

Расшифровка проводов магнитол для автомобилей

Схема подключения магнитолы и монтажные работы

Это наиболее ответственный этап. Основные требования:

• правильная разработка электрической схемы;
• грамотный и качественный электромонтаж;
• проверка надежности и соответствия схеме выполненного монтажа.

2.1. Разработка электрической схемы

Проще всего основываться на стандартном ISO интерфейсе. Тогда при дальнейшей замене оборудования не придется ничего изменять.

К тому же схема его предельно понятна. Для большинства  автомагнитол можно купить стандартные переходники.

Распиновка разъема ISO (соответствие контактов и выводов):

Типовая схема подключения автомагнитолы:

Руководствуясь этой схемой подключения, не представляет никакого труда произвести правильный электромонтаж.

2.2. Электромонтажные работы

Прежде всего, надо довести все проводники от устройств в зону подключения ISO разъемов. Труднее всего это сделать для проводов динамиков, если такая необходимость возникла. В этом случае придется снимать обшивку двери, затем вести проводник через разъем гофрошланга.

Иногда для простоты соединения провод ведут мимо разъема. Затем под рулем впускают в центральную консоль. Задние динамики обычно подсоединяют вдоль нижних порогов.

Сигнальный антенный провод, как правило, уложен производителем. Он вставляется в коаксиальное гнездо автомагнитолы. Есть два типа антенн: пассивный и активный (с усилителем). Антенны с усилителем необходимо использовать, если автомобиль эксплуатируется вдали от  крупных населенных пунктов. Если такую антенну применять в большом городе, она будет «забиваться» многочисленными электрическими помехами. Также некоторые антенны имеют привод выдвижения. Для этого в схеме предусмотрено отдельное электропитание  антенны через ISO интерфейс.

Электропитание магнитолы ведется по двум каналам: непосредственно от аккумулятора для поддержания настроек и памяти и через ключ зажигания.

Электрические подключения к динамикам следует производить, используя специальные контактные группы. Соединения проводов лучше осуществлять методом скрутки плюс пайка, используя термоусадку.

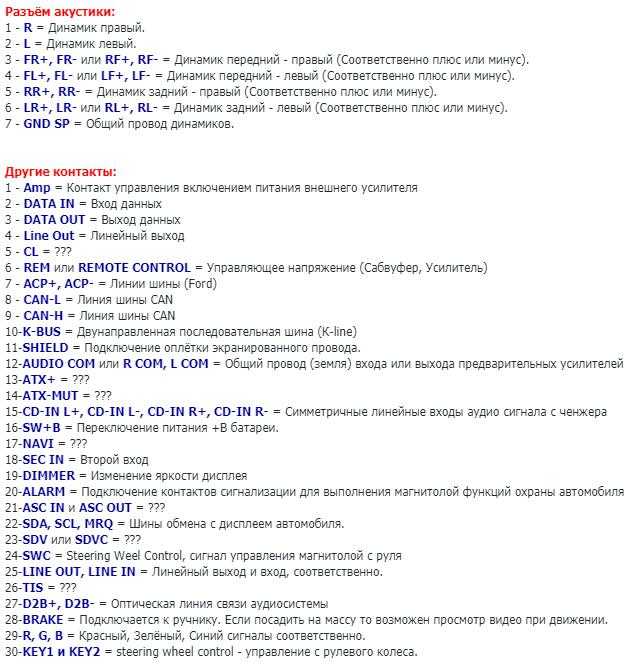

2.3. Стандартные обозначения выводов автомагнитол

При составлении иных электрических схем необходимо пользоваться инструкциями по эксплуатации автомагнитол либо в случае их отсутствия наклейками на корпусе.

Международный стандарт предусматривает следующие условные обозначения:

• FR+ и FR- передний правый плюсовой и минусовой вывод динамика;
• FL+ и FL- передний левый;
• RR+ и RR- задний правый;
• RL+ и RL- задний левый;
• GND – общий провод, корпус, земля;
• B+  плюс аккумулятора;
• BAT плюс аккумулятора;
• K30 плюс аккумулятора;
• A+ плюс через ключ зажигания;
• K15 плюс через ключ зажигания;
• ACC плюс через ключ зажигания;
• ANT плюс антенны;
• SAFE плюс через ключ зажигания;
• SWA плюс через ключ зажигания;
• N/C нет соединения;
• LAMP, ILL, ILLUM  подсветка;
• MUTE, TEL пауза для телефонного разговора;
• AMP включение усилителя;
• DATA IN/OUT вход-выход данных;
• SHIELD оплетка коаксиального провода;
• LINE IN/OUT линейный вход-выход;
• REM управление;
• DIMMER регулировка яркости дисплея.
• CAN , K-BUS линия шины данных;
• CD-IN/OUT, DVD подключение чейнджеров;

2.4. Совместимость с системой диагностики автомобиля

Если магнитола установлена правильно, она должна диагностироваться по CAN-шине или K-Line каналу.

Существуют случаи, что после установки неродной магнитолы в имеющийся стандартный разъем, автомобиль перестает диагностироваться.

Происходит это по причине того, что ISO разъем имеет диагностическую шину k-line. Во многих автомагнитолах, особенно околокитайских, этот вывод попросту закорочен на минус. Таким образом, диагностика заваливается. Для устранения проблемы необходимо найти по справочнику автомобиля номер этого вывода и его обрезать.

После выполнения всех подключений не спешите вставлять магнитолу. Переходим к следующему пункту.

Mute на магнитоле: пишет на Pioneer русский перевод

Современные автомагнитолы поддерживают целый ряд сервисных функций и имеют более широкой функциональностью, чем доступна или используется пользователями. На передней панели есть ряд индикаторов подключения функций или устройств. Также есть целый ряд разъемов, которые могут не использоваться водителем при подключении автомагнитолы, но доставлять неудобство.

Часто эта проблема характерна именно для разъема MUTE или MUT, когда пишет на экране. В переводе это обозначает на русском «немой» или «молчание», функция создана и активируется при звонке телефона и включения Hands Free. В отдельных случаях Mute на магнитоле Pioneer загорается при случайном зажиме контактов на задней панели устройства. Для ее устранения необходимо снять девайс, отключить и включить заново разъем, а также почистить контакты. Обычно этого достаточно для того, чтобы устранить «залипание» контакта, которое в 80% случаев является причиной подобной проблемы.
