Добавление масла в картер

ТСп-15к

В картер добавляется новое горючее через специальный разъем, закрытый пробкой. Осуществлять контроль уровня масла представляется возможным по нижнему отверстию, дополненное магнитной пробкой. Как правило, в картер требуется около 5 литров жидкости. Рекомендуется использовать масло марки ТСп-15к.

При недостатке горючего в коробке, может отмечаться трудность смены передач.

Снятие РК с КамАЗ-4310

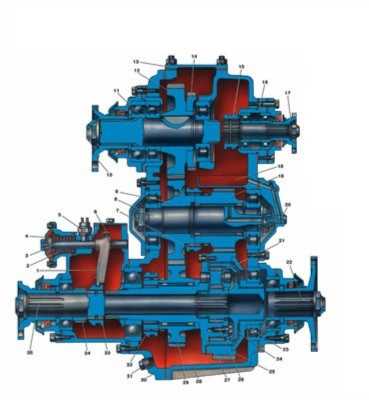

Для самостоятельного ремонта РК нужно знать устройство данного агрегата. Чтобы его снять, целесообразно осуществить слив имеющейся в ней жидкости. Специально для этого нужно открутить сливную пробку (требуется заранее подставить пустую емкость). Далее следует снять щиты пола платформы, отсоединить карданный вал, после чего приступить к разъединению штекерного соединения спидометра, контрольных ламп, шлангов пневмокамер. В завершении нужно открутить гайки, болты на РК, после чего стоит осуществить изъятие агрегата.

Таким образом, КамАЗ-4310 – это грузовой автотранспорт, который комплектуется надежными рабочими механизмами, рассчитанные на длительный рабочий срок. На машине штатно устанавливается раздаточная коробка (2 ступени). Также, следует выделить наличие несимметричного межосевого дифференциала, дополненного электропневматическим приводом управления переключением передач. РК расположена на раме. Данная коробка готова обеспечить максимальную проходимость на дорогах.

Схема переключения передач КамАЗ

Схема переключения передач (от простой к сложной) зависит от типа КПП, установленной на автомобиль КамАЗ.

  • схема переключения КПП модельного ряда 14 предусматривает пять передних передач и одну заднюю (коробка передач КамАЗ такого модельного ряда не рассчитана на перевозку грузов выше 10 тон или буксировку прицепов);
  • схема переключения КПП модельного ряда 15, в состав которой входит редуктор (разделитель), предусматривает пять передних передач и одну заднюю, а также используя делитель возможно включение скорости низшего тягового диапазона (передач становиться вдвое больше);
  • схема переключения передач КПП ZF КамАЗа предусматривает переключение скоростей в несколько стадий: 1В – 2В – ЗВ – 4Н – 4В – 5Н – 5В обеспечивает быстрый разгон при нормальных эксплуатационных условиях. 1Н -2Н-ЗН-4Н-4В-5Н-5В – сложные эксплуатационные условия в начале движения и т.д.

Читать далее: Диагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушки

Переключение режимов осуществляется посредством специального рычажка:

  • рычажок опущен — облегченный режим движения автомобиля;
  • рычажок поднят – движение автомобиля в режиме больших нагрузок.

Для снижения нагрузки на ДВС автомобиля используют делитель (редуктор) — механизм с механическим принципом действия, активирующийся посредством переключателя на кулисе. Основная его функция заключается в увеличении передаточного числа КПП.

Составляющие конструкции на примере КПП модельного ряда 15:

  • вентиль управления делителем;
  • редукционный клапан;
  • клапан включения делителя;
  • воздухораспределительный механизм;
  • патрубок распределения воздуха;

С точки зрения водителя переключать передачи на КамАЗе нужно следующим образом:

  • первая передача – влево и вверх (при условии, что рычаг изначально находился в нейтральном положении);
  • вторая передача – вправо и вверх;
  • третья – вниз по центру;
  • четвертая – вверх, право и еще раз вверх;
  • пятая – вниз справа.
  • задняя – влево и вниз.

Положение рычага делителя на порядок переключения и на расположение передач не влияет.

Признаки нарушения работы механизмов

Ремонт раздаточной коробки КАМАЗа необходим в случае обнаружения следующих неисправностей:


Как предотвратить неисправность раздаточной коробки КамАЗа

  • Посторонние шумы, стук, прочие звуки, свидетельствующие о нарушении штатного режима работы.
  • Самопроизвольное выключение передач, происходящее вследствие износа шестерней, муфт, вилок переключения.
  • Сложности при включении передач, заедания, несрабатывание механизма включения блокировки.
  • Механические повреждения корпуса или элементов крепежа.

Перечисленные неисправности характерны для всех разновидностей раздаточных коробок автомобилей КАМАЗ. Основными причинами возникновения неисправностей являются:

  • Поломка зубьев шестерней.
  • Износ подшипников.
  • Нарушение герметичности диафрагм пневматических камер.
  • Появление заусенцев на шлицах, погнутость ползунов.
  • Износ соединений, в частности — нарушения прочности установки муфт.

Чаще всего неисправности проявляют себя в процессе эксплуатации, несколько реже они обнаруживаются при проведении регламентных или ремонтных работ, технического обслуживания автомобиля. Визуальный осмотр может позволить лишь обнаружение трещин или ослабления крепежных элементов, все внутренние изъяны проявляются во время непосредственного функционирования механизма.

Раздатка камаз 4310 не включается повышенная

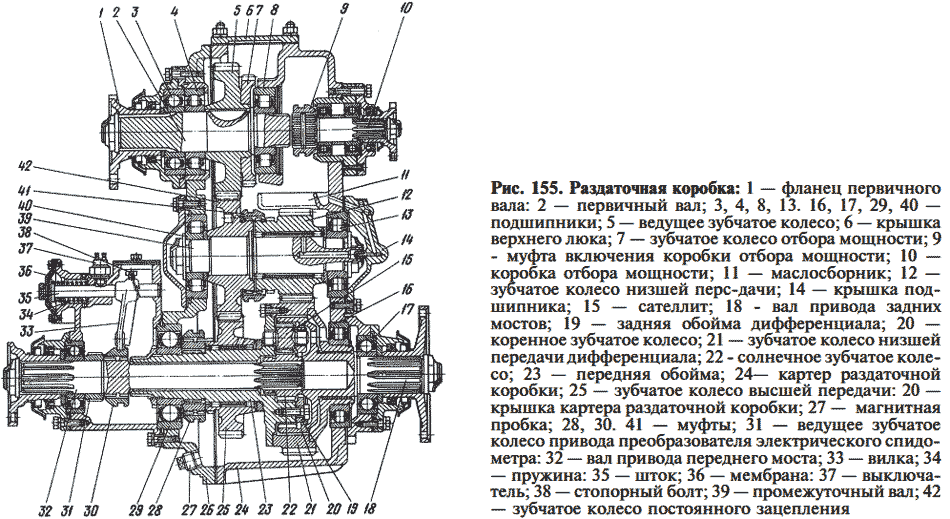

1. В раздаточной коробке включена нейтраль. Рис. 84. Замковое устройство: 1 — шток включения повышающей передачи; 2 — шток включения понижающей передачи; 3— плунжер; 4 — корпус замкового устройства; 5 —шарик

Трехпозиционный переключатель ставится в положение Н. Включается электропневматический клапан, и сжатый воздух подается в пневмокамеру понижающей передачи. Под действием давления сжатого воздуха прогибается диафрагма пневмо-камеры, перемещаются шток с вилкой, муфта и выключается понижающая передача. Крутящий момент на корпус дифференциала не подводится.

Нейтраль в раздаточной коробке включается при работе лебедки автомобиля на месте.

2. Включена повышающая передача, дифференциал разблокирован.

Трехпозиционный переключатель ставится в положение 11. Включаются оба электропневматических клапана, сжатый воздух подводится к обеим пневмокамерам. Сначала выключается понижающая передача, а затем включается повышающая передача. Диафрагма пневмокамеры прогибается, перемещается шток с вилкой и муфта. Муфта соединяет шестерню повышающей передачи с водилом (корпусом дифференциала). Кран включения блокировки дифференциала устанавливают в положение ДИФФЕРЕНЦИАЛ РАЗБЛОКИРОВАН.

Крутящий момент передается от коробки передач через карданную передачу на первичный вал раздаточной коробки, с первичного вала через сегментную шпонку на шестерню первичного вала, через шестерню промежуточного вала на шестерню повышенной передачи, через муфту на водило, с водила на сателлиты, далее на солнечную и эпициклическую шестерни, с солнечной шестерни на вал привода переднего моста, с эпициклической шестерни на вал привода задних мостов. Крутящий момент делится в соотношении 1:2.

3. Включена повышающая передача, дифференциал заблокирован.

При этом кран включения блокировки устанавливают в положение ДИФФЕРЕНЦИАЛ ЗАБЛОКИРОВАН.

Сжатый воздух из пневмосистемы через кран по трубопрово дам поступает в пневмокамеру блокировки дифференциала. Диафрагма прогибается и перемещает шток с вилкой, вилка перемещает муфту. Муфта перемещается назад и соединяет вал привода переднего моста и корпус дифференциала. При этом солнечная шестерня оказывается заблокированной на корпус и дифференциал вращается как одно целое. Крутящий момент делится в зависимости от сцепления колес с дорогой.

4. Включена понижающая передача, дифференциал разблокирован.

Трехпозиционный переключатель устанавливают в положение 1.

При этом отключается ток в катушках электропневматических клапанов, которые действием пружин якоря устанавливаются в исходное положение. Впускной клапан закрывается, выпускной открывается. Сжатый воздух из пневмокамер переключения передач выходит в атмосферу. Под действием возвратных пружин пневмокамер сначала выключается повышающая передача, а затем включается понижающая передача. Муфта соединяет промежуточную шестерню с шестерней понижающей передачи.

Кран включения блокировки дифференциала устанавливают в положение ДИФФЕРЕНЦИАЛ РАЗБЛОКИРОВАН. Крутящий момент передается на первичный вал раздаточной коробки, с первичного вала через сегментную шпонку на шестерню первичного вала, далее через шестерню промежуточного вала и муфту на понижающую шестерню, а затем на ведущую шестерню дифференциала и на водило. С водила на сателлиты, далее на солнечную и эпициклическую шестерни. Дифференциал распределяет крутящий момент в отношении 1 : 2.

5. Включена понижающая передача, дифференциал заблокирован. При этом кран включения блокировки дифференциала устанавливают в положение ДИФФЕРЕНЦИАЛ ЗАБЛОКИРОВАН. Сжатый воздух из пневмосистемы через кран по трубопроводам поступает в пневмокамеру блокировки дифференциала. Диафрагма прогибается, перемещает шток с вилкой, муфту. Муфта соединяет вал привода переднего моста с водилом. При этом солнечная шестерня оказывается заблокированной на корпус дифференциала. Валы привода переднего и задних мостов вращаются как одно целое. Крутящий момент распределяется в зависимости от сцепления колес с дорогой. В этом случае автомобиль обладает самой высокой проходимостью.

Раздаточная коробка смазывается разбрызгиванием. Подшипник шестерни понижающей передачи смазывается самотеком из маслосборника, соединенного через каналы в картере, крышке подшипника, штуцере, валу с подшипниковой зоной.

Источник

Регулировка раздаточной коробки и привода управления а/м «Урал»

Конические подшипники регулируются изменением количества прокладок под крышками при снятой с автомобиля раздаточной коробке.

Перед регулировкой подшипников установить коробку так, чтобы верхний люк был в горизонтальном положении, и снять с него крышку. Осевое перемещение первичного вала 0,15…0,20 мм, промежуточного вала 0,08…0,13 мм. Контролируется осевое перемещение валов индикатором часового типа.

Для регулировки подшипников первичного вала требуется:

  • установить индикатор на плоскость картера так, чтобы его ножка упиралась в торец шлица средней части первичного вала;
  • пользуясь монтажной лопаткой как рычагом, через шестерню переместить первичный вал до полной остановки стрелки индикатора, плавно уменьшить величину осевого усилия, прикладываемого на длине рычага 0,5 м до 2…5 Н и зафиксировать показание индикатора;
  • прилагая осевую силу в обратном направлении, аналогично зафиксировать второе показание индикатора.

Суммарное перемещение стрелки индикатора должно быть 0,15… 0,20 мм. При большей величине необходимо удалить регулировочные прокладки из-под передней крышки подшипника.

Для регулировки подшипников промежуточного вала:

  • снять заднюю крышку подшипников промежуточного вала;
  • расстопорить и затянуть гайку крепления подшипника промежуточного вала так, чтобы распорная втулка шестерен была плотно зажата;
  • застопорить гайку и установить крышку;
  • проверить осевое перемещение промежуточного вала аналогично первичному валу, при этом ножку индикатора упереть в торец одной из шестерен;
  • суммарное перемещение стрелки индикатора должно быть 0,08…0,13 мм;
  • отрегулировать подшипники, удаляя регулировочные прокладки из-под задней крышки промежуточного вала.

Для исключения ошибок при замере необходимо проверить осевое перемещение валов до и после регулировки 2 — 3 раза, предварительно проворачивая валы.

В период эксплуатации автомобиля раздаточную коробку необходимо периодически, в плановом порядке снимать с автомобиля для осмотра подшипников и регулировки осевых люфтов первичного и промежуточного валов.

Желательно в это же время устранить замеченные неисправности: течи смазки, ослабление затяжки гаек крепления фланцев на валах и др.

Конструкция раздаточной коробки позволяет извлекать из картера без полной ее разборки первичный вал с шестернями, валы привода переднего и заднего мостов. Вал привода заднего моста может быть снят в сборе с дифференциалом. Такие неисправности, как подтекание смазки, ослабление затяжки гаек крепления фланцев на валах, могут быть устранены без снятия раздаточной коробки с автомобиля.

Для устранения таких неисправностей, как произвольное выключение передач или блокировки дифференциала, износ, поломка, нарушение посадки деталей, а также регулировочные работы в объеме технического обслуживания, следует предварительно снять с автомобиля и частично разобрать раздаточную коробку. Необходимость полной разборки раздаточной коробки может возникнуть редко и, как правило, после длительной эксплуатации автомобиля.

Для устранения течей смазки необходимо регулярно подтягивать пробки, болты крепления крышек подшипников или заменять прокладки и манжеты.

Произвольное выключение передач и блокировки дифференциала раздаточной коробки может быть обнаружено при движении автомобиля с переменной нагрузкой в тяжелых дорожных условиях. При этом рычаги управления раздаточной коробкой произвольно перемещаются: рычаг переключения передач — в сторону нейтрального положения, рычаг блокировки дифференциала — в сторону выключения блокировки.

Вернуться к списку статей>>>

Бортовой КАМАЗ 43118 (4Х4 полный привод) с КМУ

КАМАЗ всегда славится отличной проходимостью, а тем более полноприводное шасси 43118 с колесной формулой 4х4. Для повышения проходимости автомобиль оснащен системой контроля давления шин, поэтому он может передвигаться не только по плохим дорогам, но и практически без дорог.

Из всего многообразия автомобилей, предназначенных для грузоперевозок, можно особо выделить КАМАЗ с краном манипулятором, который не только способен самостоятельно производить погрузочно-разгрузочные работы, но и доставлять грузы по любым дорогам.

КАМАЗ с кранной установкой представляет собой грузовик с бортовой платформой длиной порядка 5,5 метров, которая готова нести до 9 тонн различных грузов. Если же необходимо менять полуприцепы, то можно купить КАМАЗ с манипулятором, оборудованный седельным сцепным устройством.

Что касается крано-манипуляторных установок, то можно укомплектовать автомобиль как гидравлической КМУ, так и КМУ с тросовой системой. Первый тип более универсален, может использовать сменные рабочие органы: грейферы, гидробуры. Например, гидравлическая КМУ Fassi F195 при вылете в 4 м. сможет поднять 4 тонны груза, а при самом большом восьмиметровом вылете справится с двухтонной тяжестью.

Второй же, тросовый тип имеет больший вылет стрелы и позволяет строго вертикально перемещать груз, причем брать и опускать его ниже поверхности земли. Кран манипулятор unic КАМАЗ 43118 при трехметровом вылете будет поднят груз в 6 тонн, а при вылете в 19 метров поднимет лишь 350 кг.

В ООО»СпецТехКомплект» можно купить КАМАЗ 43118 с крано-манипуляторными установками следующих производителей: EFFER PM, AMCO, VEBA, PALFINGER, HIAB, BONFIGLIOLI, FASSI, FERRARI.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИТехнические характеристики КМУГрузоподъемность на максимальном вылете, кг 1130Максимальный вылет, м 7,74Грузовой момент, т*м 9,60gТехнические характеристики автомобиляБазовое шасси КАМАЗ-43118Габаритные размеры автомобиля, мм: — длина 8640- ширина 2530- высота 3600База автомобиля, мм 3690/1320Колесная формула автомобиля 6х6Снаряженная масса, кг 11400Полная масса автомобиля, кг 20900- на переднюю ось 5600- на заднюю ось 15300Масса перевозимого груза, кг 9350Внутренние размеры платформы, мм: — длина 5100- ширина 2470- высота 580Погрузочная высота платформы, мм 1600

spectexkomplekt.ru

Устройство

В создании автомобиля КамАЗ принимали участие и московские конструкторы. На момент создания автомобиля был разработан и внедрен передовой принцип при взаимодействии ведущих мостов. Имеется в виду привод постоянный, который имеет четыре карданных вала.

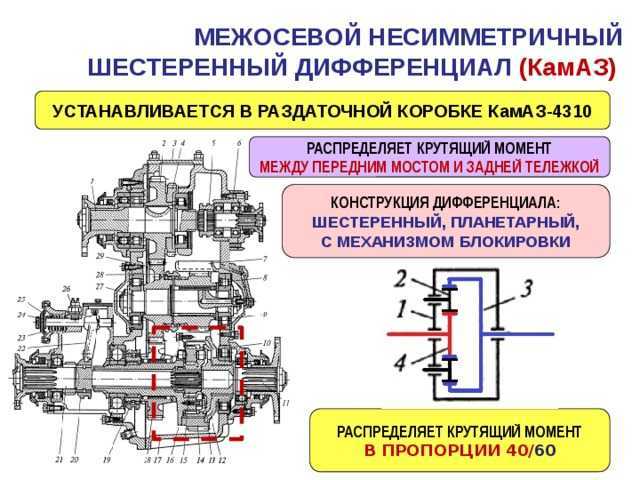

При этом трансмиссия оснащена межосевым дифференциалом, которая поддерживается электрической и пневматической блокировкой. Существуют несколько модификаций, которые имеют некоторые отличия, но они являются несущественными. На автомобиле КамАЗ 4310, 43118 установлен двигатель КАМАЗ-740.10, который имеет мощности в 210 -220 л.с.

Базовая версия автомобиля КамАЗ 4310 характеризуется более короткой платформой с объемным тентом и задним бортом, который откидывается. В кузове предусмотрены ряд сидений на 30 человек, которые могут трансформироваться, то есть являются откидными. Годы выпуска – 1983-1990г.

Камаз 5320 раздатка схема

Глава 4. ТРАНСМИССИЯ КамАЗ-5320 и Урал-4320

4.1. ОБЩАЯ СХЕМА И ОСНОВНЫЕ МЕХАНИЗМЫ ТРАНСМИССИИ КамАЗ-5320 и Урал-4320

Трансмиссией называют совокупность механизмов, через которые крутящий момент от двигателя передается к ведущим колесам. В трансмиссии осуществляется преобразование (увеличение) крутящего момента и распределение его между ведущими колесам таким образом, чтобы обеспечить возможность движения машин в различных дорожных условиях.

На автомобилях КамАЗ-5320 и Урал-4320 применена механическая ступенчатая трансмиссия. Общие схемы трансмиссий этих автомобилей приведены на рис. 4.1.

В автомобиле КамАЗ-5320 (рис. 4.1, а) крутящий момент от двигателя 1, установленного в передней части автомобиля, пере дается через сцепление 2 на передний делитель передач 3 и коробку передач 4. На некоторых модификациях автомобилей КамАЗ делитель передач не устанавливается. От коробки передач крутящий момент через карданную передачу 5, дифференциал 6 поступает не средний 7 и задний 8 ведущие мосты, внутри которых размещаются главные передачи, дифференциалы и валы привода к ведущим ко лесам,

Сцепление позволяет временно разобщать двигатель и коробку передач, чтобы переключить передачи в коробке передач и затем плавно соединить их. Коробка передач служит в основном для изменения в широких пределах крутящего момента, подводимого к ведущим мостам. Передний делитель передан позволяет удвоить число передач в трансмиссии автомобиля КамАЗ-5320. Коробка передач, передний делитель передач и сцепление объединены в общий силовой агрегат, который укрепляется на раме автомобиля.

Дифференциал 6 распределяет крутящий момент между ведущими мостами 7 к 8. При таком размещении дифференциал называется межосевым.

Внутри каждого ведущего моста крутящий момент постоянно увеличивается главной передачей. Дифференциал, размещенный с главной передачей, распределяет крутящий момент между

правыми и левыми колесами ведущего моста, позволяя нм вращаться с разной частотой. При такой установке дифференциал называется межколесным.

В автомобиле Урал-4320 (рис. 4.1, б) крутящий момент от двигателя 1 передается через сцепление 2 к коробке передач 4 и от нее через карданную передачу 5 на раздаточную коробку 11. От раздаточной коробки через межосевой дифференциал, который находится внутри картера этой коробки, крутящий момент распределяется между передним ведущим мостом 12 и ведущими мостами 7, 8. Раздаточная коробка И является одновременно дополнительной коробкой передач, удваивающей число возможных передач и увеличивающей пределы изменения передаточных чисел в трансмиссии. Внутри каждого ведущего моста крутящий момент передается через главную передачу, межколесный дифференциал и валы привода к ведущим колесам. Для повышения проходимости автомобиль Урал-4320 снабжен лебедкой 9, расположенной в кормовой части машины. Привод к лебедке осуществляется от коробки отбора мощности 10, которая установлена на раздаточной коробке.

Рис. 4.1. Общие схемы трансмиссий автомобилей: а — КамАЗ-5320; б — КамАЗ-4310, Урал-4320; 1 — двигатель; 2 — сцепление: 3 — передний делитель передач; 4 — коробка передач; о — карданная передача; 6 — днффереициал; 7 — средний ведущий мост; 8 — задний ведущий мост; 9 — лебедка; 10 — коробка отбора мощности; 11 — раздаточная коробка; 12 — передний ведущий мост

Источник статьи: http://www.sinref.ru/avtomobili/KAMAZ/000_avto_kamaz_5320_i_ural_4320_medvedkov_1981/109.htm

Эксплуатация автомобилей КамАЗ 65115

Рабочая тормозная система служит для уменьшения скорости движения автомобиля и полной его остановки, управляется привод педалью.

Стояночную тормозную систему включайте на стоянке автомобиля, установив рукоятку крана управления стояночным и запасным тормозами (см. рис.Кабина) в вертикальное фиксированное положение. При этом срабатывают тормозные механизмы задних колес автомобиля и прицепа.

Вспомогательную тормозную систему включайте нажатием кнопки вспомогательной тормозной системы (см. рис. Кабина). Пользуйтесь вспомогательной тормозной системой во всех случаях для уменьшения скорости и обязательно — при движении на затяжных спусках во избежание перегрева тормозных механизмов. При необходимости для уменьшения частоты вращения коленчатого вала двигателя притормаживайте автопоезд рабочей тормозной системой.

При включенной вспомогательной тормозной системе не выключайте сцепление и не переключайте передачи.

Механическое растормаживание стояночной тормозной системы.

При отсутствии воздуха в ресиверах стояночной тормозной системы срабатывают пружинные энергоаккумуляторы тормозных камер задней тележки, и автомобиль затормаживается. Если невозможно наполнить ресиверы сжатым воздухом, то автомобиль можно растормозить механически. Для этого снимите крышки с энергоаккумуляторов тормозных камер заднего и промежуточного мостов и выверните до упора (приблизительно 30 оборотов) винты механического растормаживания (см. рис. Механическое растормаживание стояночной тормозной системы.). После устранения неисправностей в пневмоприводе тормозной системы винты вверните.

Внимание! Если в пневмоприводе тормозной системы нет достаточного давления воздуха, то после механического растормаживания стояночной тормозной системы автомобиль не имеет никаких тормозных систем. Поэтому следите за тем, чтобы автомобиль не мог самопроизвольно двинуться с места после растормаживания

Электросхема световой оповестительной сигнализации

Эта система управляет задними стопами и указателями поворотов. Она служит для оповещения других участников движения о маневрах, которые совершает грузовик. Общая схема этой системы представлена на рисунке ниже:

Цифрами на схеме обозначены:

  1. фонарь левый;
  2. фонарь правый;
  3. реле указателей поворота и аварийной сигнализации;
  4. предохранитель ПР 119 (6 А);
  5. переключатель света;
  6. предохранитель 13.3722 (7,5 А);
  7. предохранитель ПР 310 (10 А);
  8. выключатель аварийной световой сигнализации;
  9. указатель поворота правый
  10. указатель поворота левый;
  11. фонарь задний левый
  12. фонарь задний правый;
  13. выключатель сигналов торможения;
  14. выключатель электромагнитного клапана прицепа;
  15. реле сигналов торможения;
  16. сигнал звуковой (зуммер);
  17. 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов;
  1. выключатель сигнализатора стояночной тормозной системы;
  2. реле-прерыватель сигнализатора включения стояночной тормозной системы;
  3. выключатель света заднего хода;
  4. фонарь заднего хода;
  5. розетка прицепа 24 В;
  6. выключатель сигнализатора блокировки межосевого дифференциала;
  7. 27, 28 — блоки сигнализаторов;
  1. выключатель сигнализатора засоренности масляного фильтра;

Важно Характеристики и обзор гусеничного трактора ВТЗ ДТ-75 Казахстан

I. к выключателю приборов и стартера;

II. к указателю температуры охлаждающей жидкости;

III. к тахометру;

IV. к спидометру.

  • Система аварийной световой сигнализации;
  • Указателей торможения (стопов);
  • Указателей поворота
  • Контрольные лампы включения указателей поворота автомобиля и прицепа;
  • Контрольные лампы блокировки межосевого дифференциала,
  • Стояночной тормозной системы;
  • Падения давления воздуха в контурах пневмопривода тормозных механизмов;
  • Блоки контрольных ламп,

Кроме этого в систему входят разнообразные переключатели и реле.

Краткие пояснения к схеме. Под цифрой 8 скрывается всем хорошо известная «аварийка». То есть этот выключатель включает сразу все указатели поворотов.

Сами поворотники, в штатном режиме, включаются комбинированным переключателем света, помеченным на схеме цифрой 5. Их прерывистое свечение обеспечивает специальное реле (3).

Саму работу указателей поворотов водитель наблюдает благодаря сигнальным лампам (26), при этом машина и прицеп имеют разные сигнальные лампы.

Сигнал о торможении на стопы поступает от пневмоэлектрического датчика (13). Сигнал от него идёт через промежуточное реле (15), а потом уже на лампы стопов

Обращаю ваше внимание на то, что цепь стопов включена через амперметр, и не связана выключателем приборов и стартера. Это сделано для того, чтобы стопы загорались даже тогда, когда зажигание выключено. Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник

За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21)

Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник. За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21).

Ремонт делителя КПП КАМАЗ

Ремонтные работы включают четыре этапа:

  • разборка агрегата;
  • дефектовка деталей;
  • замена изношенных элементов;
  • сборка коробки передач.

Чтобы выполнить ремонт коробки передач с делителем, нужно проделать такие операции:

  • снять воздушный переключатель;
  • расстопорить и выкрутить болты крепления;
  • извлечь валик;
  • демонтировать вилку переключения скоростей;
  • снять синхронизатор;
  • демонтировать вал и вилку выжимного механизма;
  • открутить крепежные элементы, удерживающие на первичном валу крышку заднего подшипника;
  • снять крышку;
  • демонтировать задний подшипник и вал (для этого придется совместить зубчики на ведущей шестерне и валу);
  • снять крышку подшипника, используя резьбовые отверстия, выполненные в промежуточном валу;
  • раскрутить и расстопорить элементы крепления;
  • демонтировать опорную роликовую шайбу;
  • открутить болты стакана, закрывающего роликовый подшипник;
  • снять роликовый подшипник и стакан с ведомого вала;
  • с помощью деревянного бруска выбить вал и извлечь подшипник из корпуса делителя.

Важно: нельзя выбивать вал молотком. Это повредит деталь и ее придется менять

  • зажать шлицевую часть первичного вала в тиски;
  • открутить стяжную гайку;
  • демонтировать с вала маслонагнетательную гайку;
  • снять роликовый подшипник, втулку и ведущую шестерню.

Далее необходимо проверить и заменить изношенные детали, а затем собрать делитель. Для сборки нужно проделать операции в обратной последовательности.

Перед установкой делителя на машину нужно убедиться, что он собран правильно и валы свободно вращаются.

Как осуществляется ремонт раздаточной коробки автомобиля КАМАЗ 43118

Для ремонта необходимо, прежде всего, снять раздаточную коробку.

Внимание! Перед началом работ необходимо слить масло, отвернув пробку слива. Порядок действий:. Порядок действий:

Порядок действий:

  • Демонтировать щиты на полу платформы.
  • Отсоединить основной карданный вал.
  • Разъединить карданные валы переднего, промежуточного моста, коробки отъема мощности.
  • Отключить спидометр, провода контрольного освещения, провод массы.
  • Отсоединить шланги пневматики — дифференциала, отбора мощности, повышающей и понижающей передач.

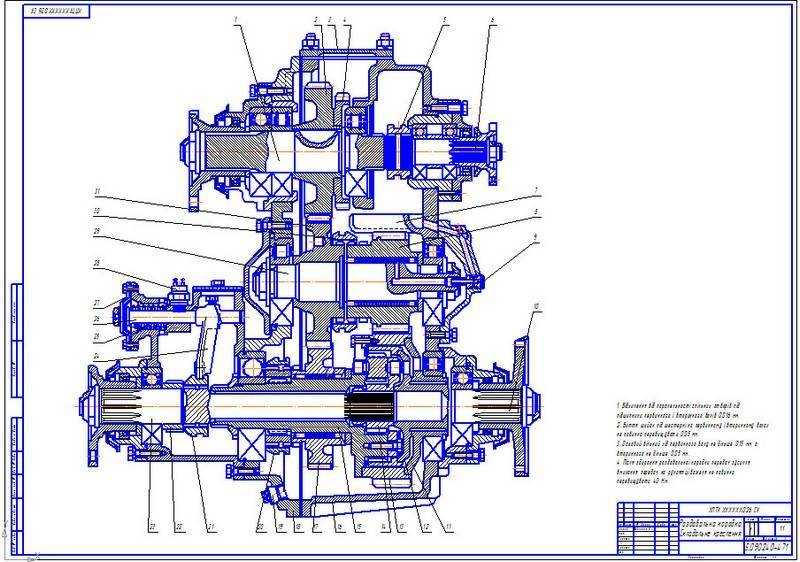

  • Используя специальные проушины, зацепить раздаточную коробку за тросы подъемника и натянуть их.
  • Отвинтить самоконтрящиеся гайки (4 шт.), используя подъемник, аккуратно опустить раздатку на передвижное устройство (тележку) и отбуксировать на место ремонта.

Устраняются обнаруженные неисправности. Заменяются сработавшиеся шестерни, выпрямляются погнутые ползуны, зашлифовываются заусенцы, производится подгонка и настройка всех движущихся деталей. При необходимости и возможности, вышедшие из строя элементы заменяются на новые. Все работы необходимо производить в соответствии с техническими требованиями, инструкциями и нормами безопасности.

Особенности переключения

Если автомобиль КамАЗ едет с горы, используют высшую передачу. Переход с 1-ой на 2-ю скорость происходит путём двух нажатий на ножной рычаг муфты. Манёвр сопровождается добавлением газа с целью сгладить обороты коленчатого вала. Если машина едет вверх, обороты вала должны соответствовать 2000 мин-1 и выше. Не соблюдение этого совета приведёт к перегреву, а так же к остановке и выходу из строя мотора.

Читать далее: Новая внешность для автомобиля пленочная косметика

Трансмиссия КамАЗ отличается качеством, надёжностью и курсовой устойчивостью при эксплуатации. Деление коробки на два режима, использовано для легкости движения двигателя при различной загруженности транспорта. При старте на груженом транспорте, применяют повышенную скорость, доводя вращение вала до 2600 мин-1.

Коробки переключения передач, устанавливаемые на КамАЗ, отличаются от своих аналогов, устанавливаемых на другие грузовые автомобили, своими конструктивными особенностями. КПП КамАЗ, при условии соблюдения правил эксплуатации и выполнения качественного ТО, может работать без ремонта достаточно долго даже в тяжелых условиях.

Коробка КамАЗ – основная составляющая трансмиссии данного автомобиля. Осуществляя изменение крутящего момента двигателя и передачи его на ведущие мосты, КПП на КамАЗе позволяет регулировать тяговые и скоростные характеристики автомобиля в достаточно большом диапазоне, при этом используя ДВС с большей эффективностью.

Коробки, устанавливаемые на КамАЗ, конструктивно довольно просты. Коробка КамаЗА состоит из таких узлов и элементов как:

  • картер;
  • установленные в картере КПП ведущий, ведомый и промежуточный валы;
  • шестерни, синхронизаторы, подшипники;
  • механизм переключения скоростей;
  • делитель КПП КамАЗ, дополнительный одноступенчатый или двухступенчатый редуктор (используется в КПП КАМАЗ 15-й модели);

Примечание: Автомобили КамАЗ, могут быть оборудованы пятиступенчатой, шестиступенчатой, восьмиступенчатой либо десятиступенчатой механикой (многоступенчатая коробка КамАЗ с делителем).

Перечень основных типов разных модификаций коробок:

  • тип коробок модельного ряда 14 (141,142,144) — механическая пятиступенчатая коробка с трехходовым механизмом переключения (дистанционное переключение передач);
  • тип коробок модельного ряда 15 (152,154) – механическая десятиступенчатая МКПП, представляющая собой пятиступенчатую коробку с передним двухступенчатым делителем, увеличивающим количество скоростей до 12, а именно 10 вперед и 2 назад (дистанционное переключение скоростей, пневмомеханическое переключение скоростей редуктора); Тип коробок модельного ряда 16 (161) — механическая восьмиступенчатая КПП, представляющая собой четырехступенчатую коробку ZF с расположенным сзади двухступенчатым планетарным демультипликатором (ручное управление)
  • тип коробок модельного ряда ZF (Германия) — механические многоступенчатые КПП, такие как: ZF-6S1000-шестиступенчатая КПП; ZF-9S109 девятиступенчатая КПП с дополнительной пониженной передачей и др.

Обратите внимание, типы коробок модельного ряда 14 и 15, имея разные конструктивные и технические характеристики, отличаются между собой разными передаточными числами

  • Какие лампочки стоят в хендай солярис 2021



  • Разбор стартера ваз 2110 на медь



  • Уаз 469 замена генератора



  • Лада приора 2011 недостатки



  • Мигает приборная панель ваз 2107
Понравилась статья? Поделиться с друзьями:
Транспортный эксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
