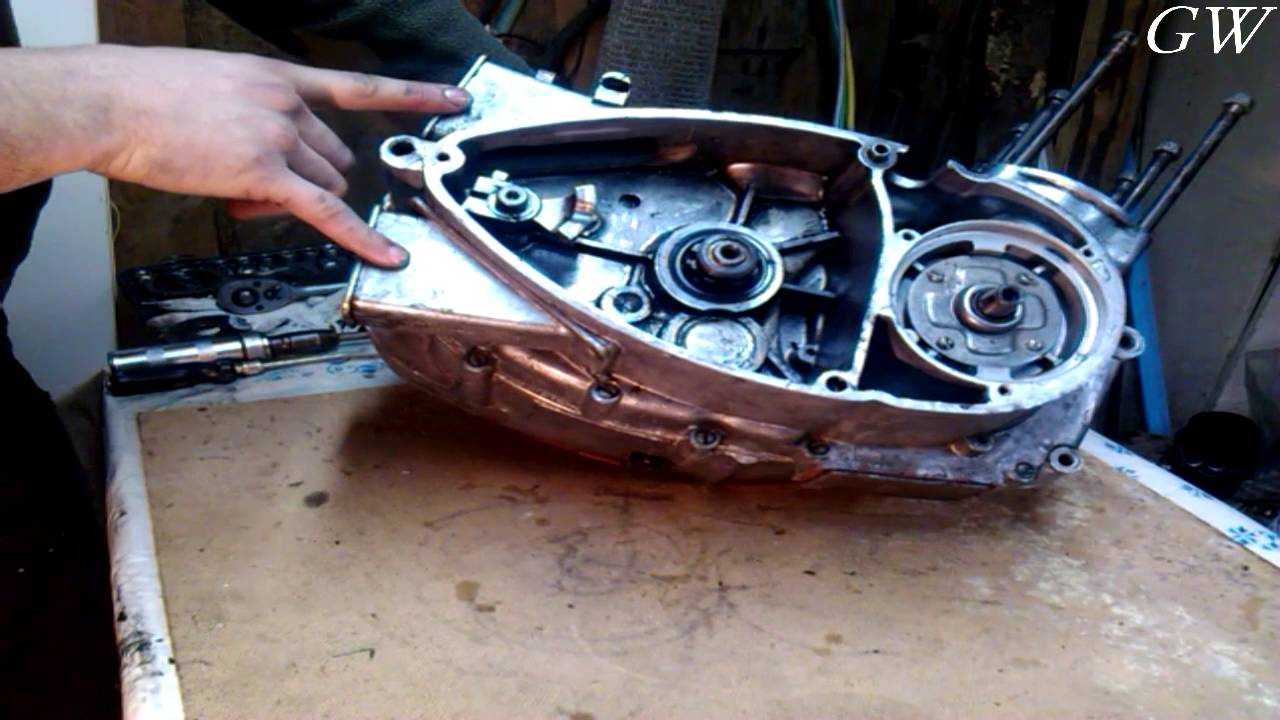

Как собрать двигатель Юпитер-5

Независимая сборка мотора Иж Юпитер 5 позже его ремонта – ответственная операция. Невнимательность и ошибки при сборке рано либо поздно приведут к происхождению поломок при его эксплуатации

Впрочем, внимание и внимательность, проявленные при его разборке, дозволят избежать большинства ошибок

Вам понадобится

Инструкция

1. Перед началом сборки очистите от засорений плоскости в местах разъемов деталей

В течение каждого процесса обращайте специальное внимание на равномерность затягивания крепежных винтов, чураясь перекосов. Подшипники перед запрессовкой отменно обработайте консистентной смазкой

В правую половину картера запрессуйте шарикоподшипник, после этого установите в левую половину установочное кольцо. Со стороны кривошипной камеры в картер запрессуйте сальник, позже чего установите второе кольцо.

2. В канавки крышек кривошипных камер вставьте установочные кольца, а в них запрессуйте шариковые подшипники и наденьте на них резиновые уплотнительные кольца. Установите левый коленвал. При этом следите, дабы не повредить сальник. Молотком и помощью запрессуйте крышку кривошипной камеры. После этого ввинтите в нее винты со стопорными шайбами. Усилие для затяжки этих винтов должно быть максимальным.

3. В правую половину картера вставьте коленвал. Тем же образом, при помощи молотка и поддержки, запрессуйте крышку кривошипной камеры. Установив на полуоси коленчатого вала и в крышки кривошипных камер сальники, запрессуйте их. Дальше вставьте установочные кольца, в левую половину картера запрессуйте шарикоподшипник и закрепите крышку кривошипной камеры винтами с максимальной затяжкой.

4. На обеих половинах картера винты крепления крышек кривошипных камер накерните, дабы предохранить их от беспричинного выворачивания. На правую половину картера поставьте прокладку и крышку с сальником коленвала. Закрепите ее винтами и накерните тем же образом.

5. Для сборки цилиндро-поршневой группы мотора наденьте кольца на поршни с подмогой пластин. При этом замки пластин обязаны совпасть со штифтами поршней. На бобышках поршней в одну из канавок установите стопорное кольцо, а на противоположную канавку – поршневой палец, смазанный машинным маслом. Поршень наденьте на верхнюю головку шатуна так, дабы стрелка была обращена назад, а стопорные штифты поршневых колец вперед по ходу движения мотоцикла.

6. Совместите отверстия бобышек поршней и втулки верхней головки шатуна. Запрессуйте поршневой палец с поддержкой оправки и молотка. Позже этого установите второе стопорное кольцо на поршень. Тем же порядком соберите и установите на двигатель 2-й поршень. Перед установкой цилиндра проверьте плоскости разъемов. Зачистите эти плоскости, установите на них уплотнительные прокладки, под поршни поставьте деревянную подставку-дощечку. Зеркало цилиндра смажьте маслом. На цилиндр наденьте поршень со шпильками и старательно заправьте поршневые кольца.

7. Уберите подставку из-под поршня. Продвигая цилиндр, установите его на свое место и закрепите. При этом замки колец не обязаны попадать в окна цилиндра. Верно так же поставьте на место 2-й цилиндр, позже чего установите патрубок карбюратора, прокладку и головку. Затяните крепления головок и патрубка дальнейшим образом: в первую очередь затяните до упора средние винты, после этого крайние. Крайние гайки затягивайте равномерно крест-накрест.

Тюнинг двигателя ИЖ Юпитер

Перед началом работы вам необходимо определиться, какой мощности вы хотели бы придать своему двигателю. Если вас вполне устроит средняя мощность, тогда понадобится резонатор «ЗиД-200». Но если вам хочется сделать быстрым и мощным мотоцикл ИЖ Юпитер 5, тюнинг двигателя начните с установки резистора от СМБ-5 «мотоблока».

Замена воздухофильтра играет большую роль в доработке двигателя. Чем лучше будет производиться отчистка воздуха, тем больше лошадей сможет выдать двигатель. Ведь от количества поступающего воздуха зависит степень перегрева двигателя. Лучше всего использовать импортные воздушные фильтры. Они дают улучшенную очистку и больший срок эксплуатации.

Дальше следует хорошо поработать над системой впрыска. Отличный вариант – установка карбюратора «Планеты» с диффузорным диаметром 0,32 см. Два карбюратора обеспечат гораздо больший разгон и хорошую динамику. Берем фланцы закрепляющие цилиндр от штатной трубки, вытачиваем алюминиевые шпильки, отрезаем от карбюратора фланец с впускающей трубки от «Планеты».

Торцы головок цилиндров обтачиваем на станке, а сами цилиндры поджимаем. Максимально допустимый объём КВС – 18 куб. см. Устанавливаем заводские медные прослойки под головки цилиндра. И регулируем угол опережающего зажигания под увеличение сжатия.

Используем второй фланец от старого карбюратора. После чего свариваем детали при помощи «холодной» сваркой. И, наконец, дорабатываем узел до совместимости с впускающими каналами. Все щели заполняем эпоксидной жидкостью. Карбюраторы «Восхода» обеспечат равномерную тягу.Вот таким нехитрым способом можно добавить своему любимцу не только пару дополнительных лошадей, но и обеспечить более живую динамику, придающую хорошие впечатления от езды.Мотоцикл очень надежен для повседневного использования, а если обеспечить хороший уход, то и поломки будут возникать очень редко.

Видео:ИЖ Юпитер Сборка ДвигателяСкачать

Особенности модели

Поэтому, и в наши дни из пыльных сараев и гаражей извлекаются энтузиастами прославленные мотоциклы, приводятся в первоначальный вид и, как и прежде, дарят дух свободы своим владельцам.

Доставая мотоцикл из дровяного сарая, есть надежда, что он вновь вернется в строй

Электросхема

Модель ИЖ Юпитер 3 появилась как улучшенный образец ранее выпускавшегося ИЖ Юпитер 2. Впервые в отечественной практике мотоцикл получил повторители поворотов, в связи с чем схема электропроводки ИЖ Юпитер 3 претерпела изменения.

1. Под бензобаком и сиденьем пролегал отдельный кабель к задним поворотникам;
2. Для модели с боковым прицепом прокладывался второй кабель, крепившийся к раме коляски.

В основе новой модели — проверенная электросхема предшественника На представленном фото вверху отображена и проводка на ИЖ Юпитер 3 в версии с коляской.

От нее запитывались:

• Лампа (желтая) стоп-сигналов прицепа (на схеме обозначена – 2а);
• Лампа (красная) заднего габаритного огня прицепа (3а);
• Правый указатель поворотов на крыле прицепа (11);
• Передний габаритный огонь (белый) прицепа (17).

Можно долго спорить о качестве изделий отечественного мотопрома, но мотоцикл в умелых руках требовал лишь профилактических работ и наладки. А эпоха дефицита заставляла владельцев проявлять чудеса изобретательности, дорабатывая ненадежные узлы и агрегаты своих двухколесных коней.

Самостоятельные улучшения

Многих не устраивало капризное зажигание мотоцикла (см. статью схема проводки ИЖ Планета 3), поэтому схема проводки на ИЖ Юпитер 3 нередко переделывалась с 6-ти на 12-ти вольтовую. Этому способствовало появление генератора 281.3701 производства Ижевского мотозавода, который был гораздо лучше и надежнее штатного Г36М7. Тем же владельцам, которые не имели возможности его достать, приходилось модернизировать уже имеющийся.

1. Вытачивалась стальная пластина-переходник, позволявшая установить в генератор 12-ти внутренности;
2. Приобреталась или выменивалась правая крышка двигателя со старших моделей Юпитер 5 или Планета 5.

Внешний вид измененного картера со стальной пластиной

Необходимые детали

Видео:Сборка двигателя Иж планета 5.Скачать

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

Потребность в осмотре и корректировке работы проводки возникает, если:

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

Пошаговая инструкция

Необходимо следовать следующим этапам:

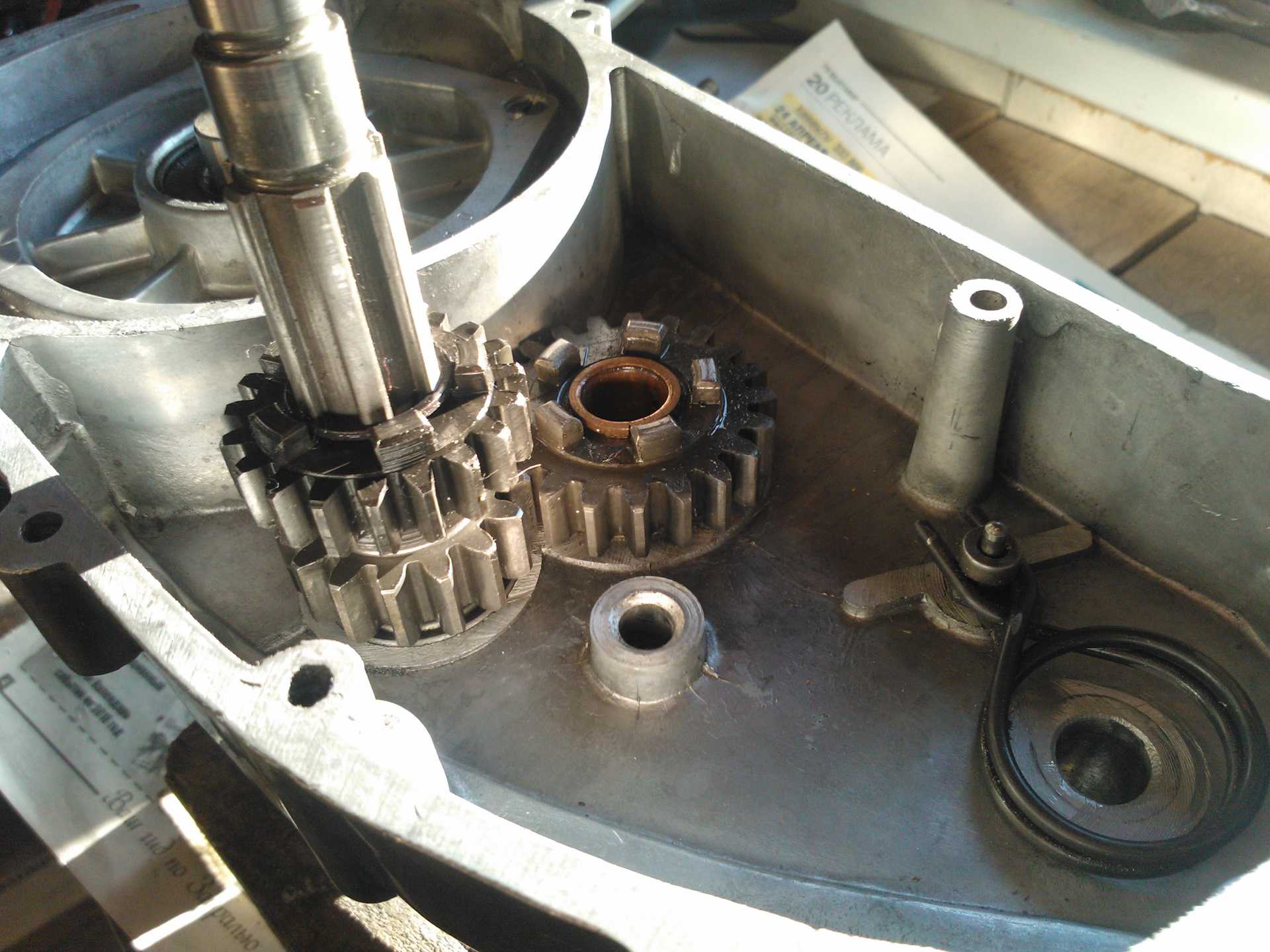

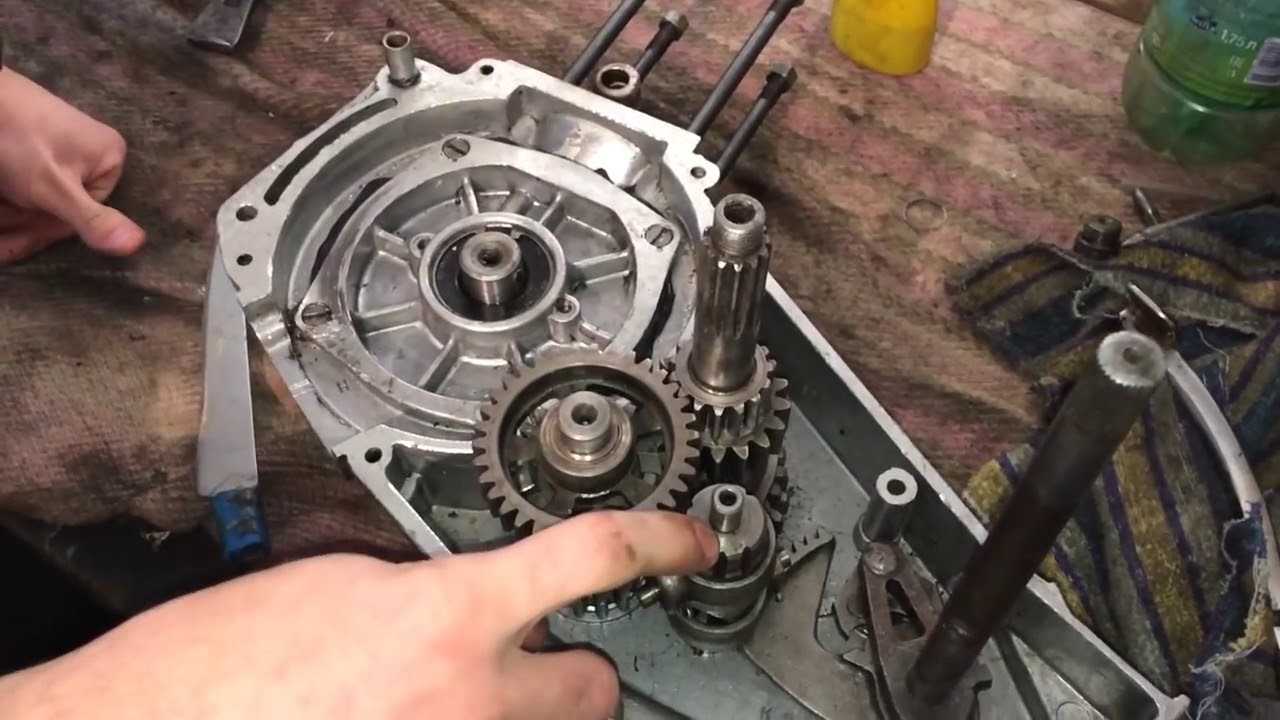

Видео:Сборка коробки ИЖ Юпитер 5 hdСкачать

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

Далее необходимо последовательно выполнить этапы:

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Улучшаем штатную систему

Систему зажигания можно улучшить и другими способами. Для этого нужно выявить, какие есть проблемы с проводкой. Они могут возникнуть в первичной цепи между катушкой и аккумулятором на 12 В или вызваны условиями эксплуатации. При визуальном осмотре первичной цепи можно выявить неполадки в соединениях, контактах и выключателе зажигания.

Но при попадании грязи и пыли в цепи увеличивается сопротивление в местах контактов, что влечет понижение напряжения с 12 Вольт до 7-8 Вольт. Этого напряжения не хватает, чтобы появился мощный разряд во вторичной обмотке катушки. В результате, на свече возникает заряд меньше 12 В, который плохо воспламеняет горючую смесь в цилиндрах. Обгоревшие контакты, замасленные свечи и АКБ с зарядом меньше 12 В еще более ухудшают искрообразование.

Штатная проводка после доработки

Решить эти проблемы помогают следующие меры:

1. Убираются штепсельные разъемы, и каждый проводок припаивается с помощью традиционной пайки, а затем изолируется.
2. Устанавливается дополнительный тумблер, который отключает всех потребителей, когда запускается двигатель. Таким образом, на катушки подается 12 вольтовое напряжение с аккумулятора (схема 1).
3. Переделать замок зажигания (ЗЗ) (схема 2). Нужно взять провод и припаять один его конец к разъему замка 4, который свободен, а второй к положительной клемме катушки. Штатный провод следует перепаять с клеммы 5 на клемму 6. После включения такого положения ключа, подача питания от аккумулятора на первичный контур осуществляется по упрощенной схеме.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.

Электрооборудование ИЖ Планета 5

Проводка ИЖ Планета 5 включает в себя:

Генератор

Устройство генератора ИЖ Планета 5:

Генератор преобразовывает механическую энергию бензинового двигателя в электрическую, чем обеспечивает зарядку аккумулятора. Переменный ток вырабатывается 3 обмотками и подается на выпрямитель, который преобразует его в постоянный. В качестве возбудителя используется дополнительная катушка.

Фотогалерея: генератор ИЖ Планета 5 и его устройство

Аккумулятор

Для снабжения всех компонентов требуется маломощный накопитель энергии именно на 12 вольт, так как в ИЖ Планета 5 отсутствует стартер. Задача свинцово-кислотного аккумулятора только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска.

Система зажигания

В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Чтобы детонация происходила только в нужном положении поршня, существует прерыватель зажигания.

В заводской комплектации в этой модели установлена классическая система зажигания, которая требует периодической зачистки контактов прерывателя и регулировки зазора между ними.

Установка бесконтактной СЖ на мотоцикл даёт:

Лампы фонарей фар и приборной панели

В качестве светотехники и для подсветки приборной панели устанавливаются обычные лампы накаливания. За подачу электроэнергии с аккумулятора к лампам отвечают элементы коммутации.

В цепь головного света входят лампы:

Элементы коммутации

Элементы коммутации — это различного рода переключатели, которые замыкают либо размыкают электрическую цепь. В действие могут приводиться при помощи клавиш на приборной панели (например, поворотники) либо за счет датчиков.

В ИЖ Планета 5 к элементам коммутации относятся:

Как собрать двигатель Юпитер-5

Независимая сборка мотора Иж Юпитер 5 позже его ремонта – ответственная операция. Невнимательность и ошибки при сборке рано либо поздно приведут к происхождению поломок при его эксплуатации

Впрочем, внимание и внимательность, проявленные при его разборке, дозволят избежать большинства ошибок

Вам понадобится

Инструкция

Видео:Ремонт и сборка двигателя ИЖ Юпитер 5Скачать

1. Перед началом сборки очистите от засорений плоскости в местах разъемов деталей

В течение каждого процесса обращайте специальное внимание на равномерность затягивания крепежных винтов, чураясь перекосов. Подшипники перед запрессовкой отменно обработайте консистентной смазкой

В правую половину картера запрессуйте шарикоподшипник, после этого установите в левую половину установочное кольцо. Со стороны кривошипной камеры в картер запрессуйте сальник, позже чего установите второе кольцо.

2. В канавки крышек кривошипных камер вставьте установочные кольца, а в них запрессуйте шариковые подшипники и наденьте на них резиновые уплотнительные кольца. Установите левый коленвал. При этом следите, дабы не повредить сальник. Молотком и помощью запрессуйте крышку кривошипной камеры. После этого ввинтите в нее винты со стопорными шайбами. Усилие для затяжки этих винтов должно быть максимальным.

3. В правую половину картера вставьте коленвал. Тем же образом, при помощи молотка и поддержки, запрессуйте крышку кривошипной камеры. Установив на полуоси коленчатого вала и в крышки кривошипных камер сальники, запрессуйте их. Дальше вставьте установочные кольца, в левую половину картера запрессуйте шарикоподшипник и закрепите крышку кривошипной камеры винтами с максимальной затяжкой.

4. На обеих половинах картера винты крепления крышек кривошипных камер накерните, дабы предохранить их от беспричинного выворачивания. На правую половину картера поставьте прокладку и крышку с сальником коленвала. Закрепите ее винтами и накерните тем же образом.

5. Для сборки цилиндро-поршневой группы мотора наденьте кольца на поршни с подмогой пластин. При этом замки пластин обязаны совпасть со штифтами поршней. На бобышках поршней в одну из канавок установите стопорное кольцо, а на противоположную канавку – поршневой палец, смазанный машинным маслом. Поршень наденьте на верхнюю головку шатуна так, дабы стрелка была обращена назад, а стопорные штифты поршневых колец вперед по ходу движения мотоцикла.

6. Совместите отверстия бобышек поршней и втулки верхней головки шатуна. Запрессуйте поршневой палец с поддержкой оправки и молотка. Позже этого установите второе стопорное кольцо на поршень. Тем же порядком соберите и установите на двигатель 2-й поршень. Перед установкой цилиндра проверьте плоскости разъемов. Зачистите эти плоскости, установите на них уплотнительные прокладки, под поршни поставьте деревянную подставку-дощечку. Зеркало цилиндра смажьте маслом. На цилиндр наденьте поршень со шпильками и старательно заправьте поршневые кольца.

7. Уберите подставку из-под поршня. Продвигая цилиндр, установите его на свое место и закрепите. При этом замки колец не обязаны попадать в окна цилиндра. Верно так же поставьте на место 2-й цилиндр, позже чего установите патрубок карбюратора, прокладку и головку. Затяните крепления головок и патрубка дальнейшим образом: в первую очередь затяните до упора средние винты, после этого крайние. Крайние гайки затягивайте равномерно крест-накрест.

Обратите внимание! ИЖ Юпитер-5 дюже отменен в динамике и скорости, а что касается убыстрения, то ИЖ Юпитер-5 довольно резвее своего одноцилиндрового брата. Мотор ИЖ Юпитер-5 довольно обротистый – до 5000 циклов в минуту

В различие от тяжелых мотоциклов, типа «Днепр» либо «Урал» на ИЖ Юпитер-5 установлен один карбюратор на два цилиндра, соответственно расход топлива поменьше, а устойчивость работы обоих цилиндров отличнее.

Полезный совет Мотоцикл дорожный «Иж Юпитер 5-020-03» (Иж 6.113-020-03) относится к мотоциклам среднего класса и предуготовлен для эксплуатации на дорогах с разным покрытием. Мотоцикл оборудован мотором с жидкостной системой охлаждения, которая обеспечивает устойчивую работу в любом режиме, снижает ярус шума и сокращает расход топлива. Базовая модель комплектуется телескопической вилкой, спицованными колесами и двухкулачковыми тормозами барабанного типа.

Обслуживание мотоцикла

В отличие от других моделей, как отечественных, так и иностранных (см. статью схема проводки мопеда Дельта), ИЖ Юпитер 3 отличается завидной живучестью.

Вот небольшая инструкциядля реанимации простоявшего без движения мотоцикла:

• Достаточно заменить или почистить своими руками свечи;
• Отрегулировать зажигание;
• Заменить высоковольтные провода от катушек на свечи;
• Заменить масло в двигателе;
• Установить новый аккумулятор или зарядить имеющийся.

Современная схема, более понятная молодому поколению И он заведется и поедет. И в этом его отличительная особенность, которая хорошо знакома поколению 80-х. Восстановить старое лакокрасочное покрытие, перетянуть сиденье или надраить до блеска хромированные детали можно и потом, главное – его живучесть.

На фото — восстановленный ИЖ Юпитер 3 (справа) смотрится не хуже современных моделей На представленном ниже видео вы сможете познакомиться с особенностями данной модели. Следует отметить, что цена восстановления вполне по силам большинству, а сложность заключается лишь в отсутствии запчастей и необходимости доработки найденных с других моделей.
