Линейка автомобилей ГАЗ-53
Поскольку конструкция машины оказалась крайне удачной, инженеры ГАЗ её активно модифицировали для большего соответствия конкретным задачам. Среди модификаций, получивших наибольшее распространение среди потребителей, целесообразно упомянуть следующие версии:
- Ф — модификация, оснащенная форсированным двигателем;
- А — модернизированная версия с грузоподъемностью 4 тонны;
- Н — военная разновидность, оснащенная дополнительными элементами и топливным баком увеличенной емкости;
- 53-19 — версия, работающая на сжиженном газе.
Также заслуживает упоминания ГАЗ53 Б самосвального типа, а также ассенизаторская машина на основе модели. При этом существует и множество других, менее распространенных модификаций, которые имеют узкую специализацию либо выпускались небольшим тиражом.

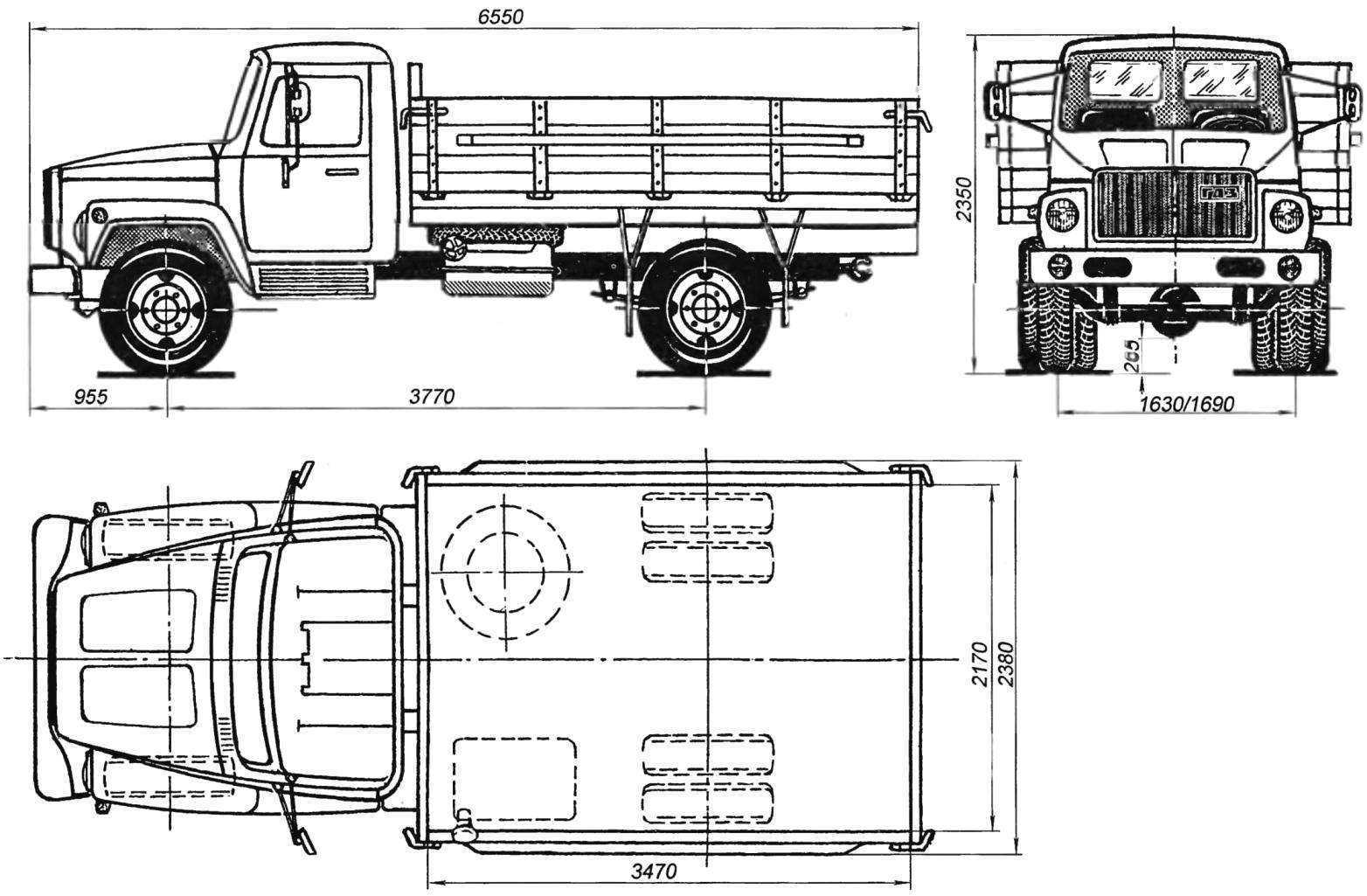

ГАЗ-3307
Модификации автомобиля ГАЗ-3307:
– ГАЗ-330701 — исполнение “ХЛ” для холодного климата; – экспортные — ГАЗ-330706 — для стран с умеренным климатом и ГАЗ-330707 — для стран с тропическим климатом; – ГАЗ-33073 — грузопассажирское такси; – ГАЗ-33075 и ГАЗ-33076 — газобаллонные, работающие соответственно на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; – ГАЗ-33072 — шасси для самосвалов; – ГАЗ-33074 — шасси для автобусов; – ГАЗ-3307 — шасси для специализированных автомобилей.
Грузоподъемность, кг — 4500
Снаряженная масса, кг — 3200 В том числе: на переднюю ось, кг — 1435 на заднюю ось, кг — 1765
Полная масса, кг — 7850 В том числе: на переднюю ось, кг — 1875 на заднюю ось, кг — 5975
Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов, кг — 3500 не оборудованного тормозной системой, кг — 750
Максимальная скорость автомобиля, км/ч — 90 То же, автопоезда, км/ч — 80 Минимальная устойчивая скорость на низшей передаче, км/ч — 5-6 Время разгона автомобилей до 60 км/ч, с — 32
Максимальная преодолеваемый подъем автомобилями — 25% То же, автопоездом — 18% Выбег автомобилей с 50 км/ч, м — 660 Тормозной путь автомобилей с 50 км/ч, м — 25
Контрольный расход топлива автомобилей: л/100 км: при 60 км/ч, л — 19,6 при 80 км/ч, л — 26,4
Радиус поворота: по внешнему колесу, м — 8 Габаритный, м — 9
Двигатель
Модификация ЗМЗ-53-1 1, бензиновый, V-образный (900), 8 цил., 92×80 мм, 4,25 л, степень сжатия — 7,6, порядок работы — 1-5-4-2-6-3-7-8, мощность 88.5 кВт (120 л.с.) при 3200 об/мин, крутящий момент — 284,5 (29 кгс·м) при 2000–2500 об/мин, карбюратор — К-135, воздушный фильтр — инерционно-масляный. Предусмотрена установка предпускового подогревателя ПЖБ-1 2 тепло производительностью 10400 ккал/ч (мощность 1 2 кВт).
Трансмиссия
Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., передаточные числа: I — 6,55; II — 3,09; III — 1,71; IV — 1,0; ЗХ — 7,77. Карданная передача — из двух валов с промежуточной опорой. Главная передача — одинарная гипоидная, передаточное число — 6,17.
Подвеска
Зависимая: передняя — на полуэллиптических рессорах с амортизаторами; задние — на полуэллиптических рессорах с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.
Тормоза
Рабочая тормозная система — с барабанными механизмами диаметр 380 мм, ширина передних накладок — 80 мм, задних — 100 мм, двухконтурным гидравлическим приводом (раздельный по осям), гидровакуумным усилителем. Стояночный тормоз — трансмиссионный барабанный (диаметр 220 мм, ширина накладок 60 мм), с механическим приводом. Запасной тормоз — любой из контуров рабочей тормозной системы.
Электрооборудование
Напряжение — 12 В аккумуляторная батарея — 6СТ-75 генератор — Г250-Г2 регулятор напряжения — 222.3702 стартер — 230-А1 катушка зажигания — Б114-Б (Б116) коммутатор зажиганий — ТК102А (13.3734 или 13.3734-01) добавочный резистор — СЭ107 (14.3729)1 распределитель (датчик-распределитель) — Р133-Б (24.3706) свечи зажигания — A11-30.
Заправочные объемы и рекомендуемые эксплуатационные материалы
Топливный бак 105 л бензин А-76; система охлаждения (с подогревателем), л — 23 вода или тосол — А40, тосол — А65 система смазки двигателя, л — 10 всесезонно М-8В или М-6/10В (ДВ-АСЗп-10В). при температуре ниже −20°С масло АСЗп-6 (М-4з/БВ,), (заменитель — всесезонно АСЗп-10) коробка передач — 3,0 л. всесезонно ТАП-1 5в. при температурах ниже −25°С масло ТСп-10 или ТСз-9гип (заменитель — всесезонно) ТСп-15K, при температурах ниже −30°С смесь ТСп-15К с 10-15% диз. топлива 3 или А); картер главной передачи — 8,2 л всесезонно ТСп-14гип, при температурах ниже −35°С ТСз-9гип (заменитель — при температуре ниже −35°С смесь масла ТСп-14гни с 10-15% диз. топлива 3 или А); картер рулевого механизма — 0,6 л, то же, что для коробки передач; амортизаторы 2×0,41 л, амортизаторная жидкость АЖ-1 2Т (заменитель — масло веретенное АУ); гидроприводы тормозов и выключения сцепления — соответственно — 1,35 и 0,25 л, тормозная жидкость “Томь” (заменитель — “Нева”); бачок омывателя ветрового стекла — 1,5 л. жидкость НИИСС-4 в смеси с водой.
https://youtube.com/watch?v=7lxyB1yCWa0
Какой вес у газ 52?
2875 кг

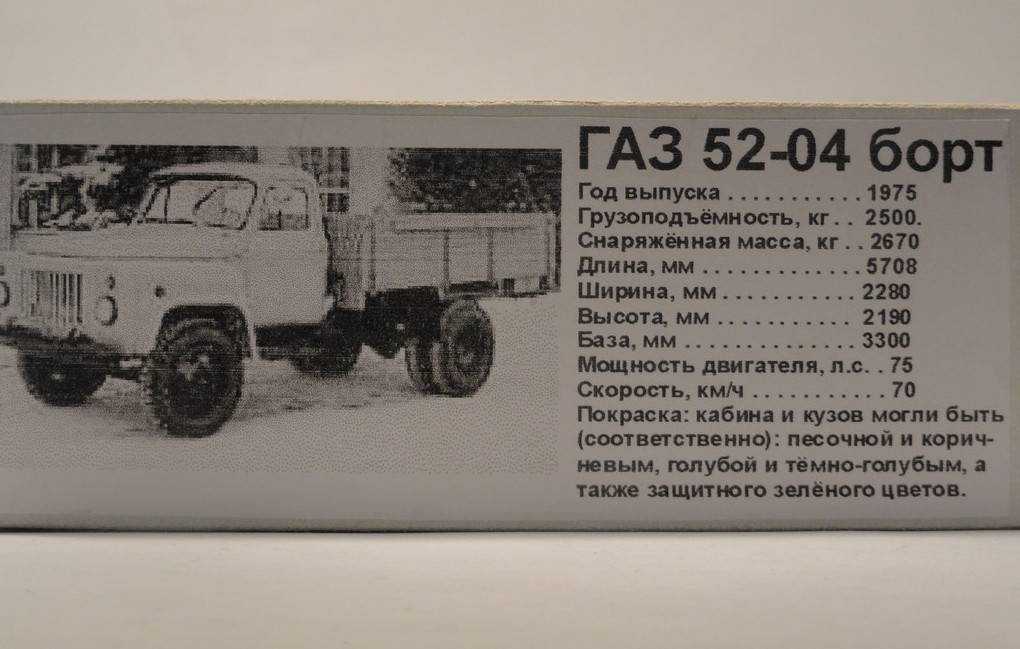

Технические характеристики «ГАЗ-52» в цифрах
Грузоподъёмность – 2500 кг
Наибольшая масса буксируемого прицепа – 2500 кг
Масса снаряжённого автомобиля – 2520 кг
Полная масса автомобиля – 5170 кг (5465 кг – в длиннобазном варианте)
Габаритные размеры автомобиля: длина – 5708 мм (6395 мм – длиннобазный); ширина – 2280 мм (2380 мм – у длиннобазного); высота (по кабине, без нагрузки) – 2150 мм (2190 мм – длиннобазный)
Колёсная база: базовая – 3300 мм; удлинённая – 3700 мм
Колея колёс: передняя – 1650 мм; задняя (между серединами двойных скатов) – 1690 мм
Угол свеса: передний – 41 градус; задний (по буксирному крюку) – 31,5 градус
Радиус поворота (по колее наружного переднего колеса) – 7,5 метров
Наибольший угол подъема, преодолеваемый автомобилем с полной нагрузкой – 15 градусов
Погрузочная высота грузовой платформы – 1,210 м (1,280 м – на длиннобазных машинах)
Дорожный просвет в нижних точках, с максимальной нагрузкой: под передней осью – 335 мм; под картером заднего моста – 245 мм
Ёмкость топливного бака – 90 литров

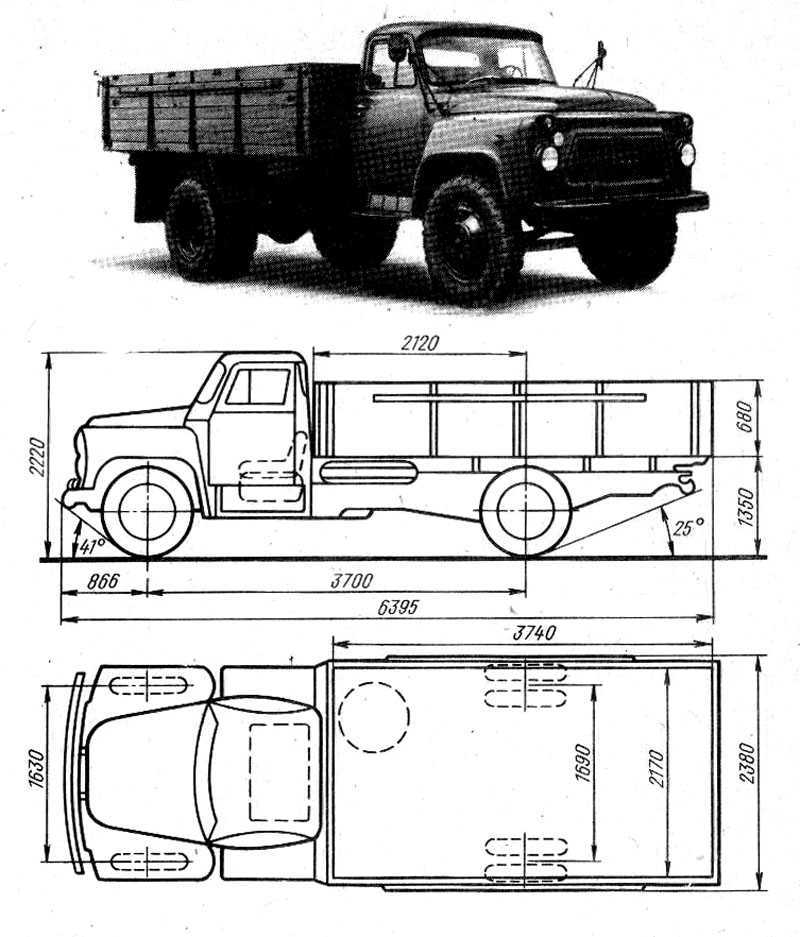

Технические характеристики грузовика
Один из показателей ГАЗ 53 — вес машины, составляет всего 3,2 тонны. Его полная масса равняется 7,85 тонны. Таким образом, грузоподъемность транспортного средства на уровне 4,5 тонны. Но такие показатели касаются лишь модификации 53 12, для которой автомобили были рассчитаны лишь на 3 тонны груза.
Размеры модели 53 следующие:
Длина кузова | 6,4 метра |
Ширина кузова | 2,4 метра |
Высота кузова по кабине | 2,2 метра |
Расстояние между осями | 3,7 метра |
Колея колес на передней балке | 1,63 метра |
Колея колес на задней балке | 1,69 метра |
Клиренс | 0,265 метра |
Колесная резина | 8,25-20 дюймов |
Допустимая скорость транспортного средства составляет 90 километров в час. Но в реальности он может ехать гораздо быстрее, если масса груза не очень большая. Расход топлива автомобиля составляет 24 литра на 100 километров пути. Но чаще всего этот показатель поднимается из-за чрезмерных нагрузок и плохого ухода за машиной.
В качестве силового агрегата на автомобиле используется V- образный карбюраторный мотор с 8 цилиндрами. Его объем равен 4252 кубический сантиметрам. Для двигателя необходимо использовать 10 литров масла. Коробка передач имеет 4 передачи и 1 заднюю. Емкость топливного бака составляет 90 литров. Работает машина на бензине А-76.
Особенности конструкции грузовика
За 32 года производства машина много раз подвергалась модернизациям, причём три из них принесли изменения в обозначении грузовика:

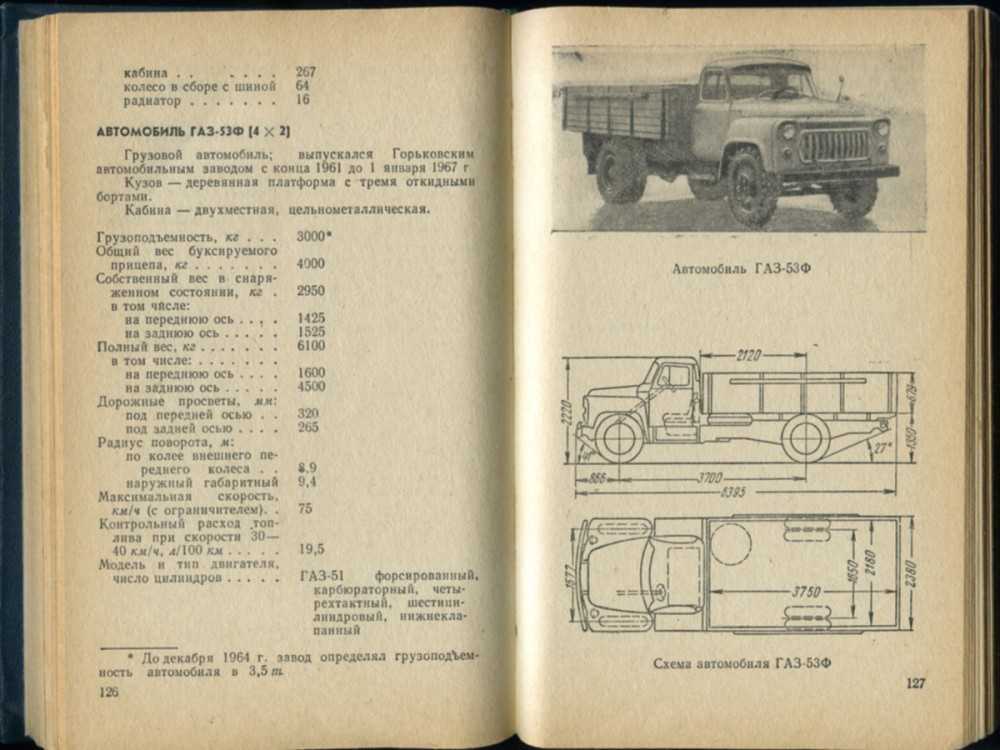

- ГАЗ-53Ф был самой первой модификацией. Выпускался с 1961 по 1967 годы. В то время дизайн кабины грузовика третьего поколения смотрелся необычно и современно;
- ГАЗ-53А выпускался с 1965 по 1983 годы;
- С 1983 по 1993 годы выпускался ГАЗ-53-12.
Кабина ГАЗ-53 каждой из трёх различных модификаций имела свои особенности:
Даже в настоящее время по дорогам СНГ колесит множество автомобилей ГАЗ этой модификации, часто можно увидеть ГАЗ-53 дизель. Это самодельные доработки, так как на Горьковском автомобильном заводе дизельные двигатели на грузовики третьего поколения практически не устанавливали. Только в начале 1990-х годов было выпущено небольшое количество дизельных грузовиков с двигателем минской разработки, но их встретить на дорогах практически не возможно.
Грузовик ГАЗ-53 стал самым массовым автомобилем на всей территории Советского Союза. За годы производства завод смог выпустить более 4 000 000 единиц таких грузовиков в различных модификациях. Горьковский грузовик третьего поколения имеет следующие особенности:
- Кабина цельнометаллическая. Так как проблемы с металлом были только до начала 1950-х годов, все кабины ГАЗ-53 изготавливались из металла;
- Салон имеет небольшие размеры, несмотря на это, в нём смогло разместиться два пассажирских места;
- Зажигание ГАЗ-53 было с электроприводом стартера;
- Дворники также работали за счёт электропривода;
- Имелся мощный отопитель салона, который даже зимой не давал водителю замёрзнуть.
-
Оформить осаго онлайн согаз
-
Lifan x60 аналог чего
-
Видеорегистратор dunobil инструкция по применению honor duo
-
Котел навител делюкс инструкция
- Как включить беспроводную зарядку на айфон 11 pro в шкода октавия

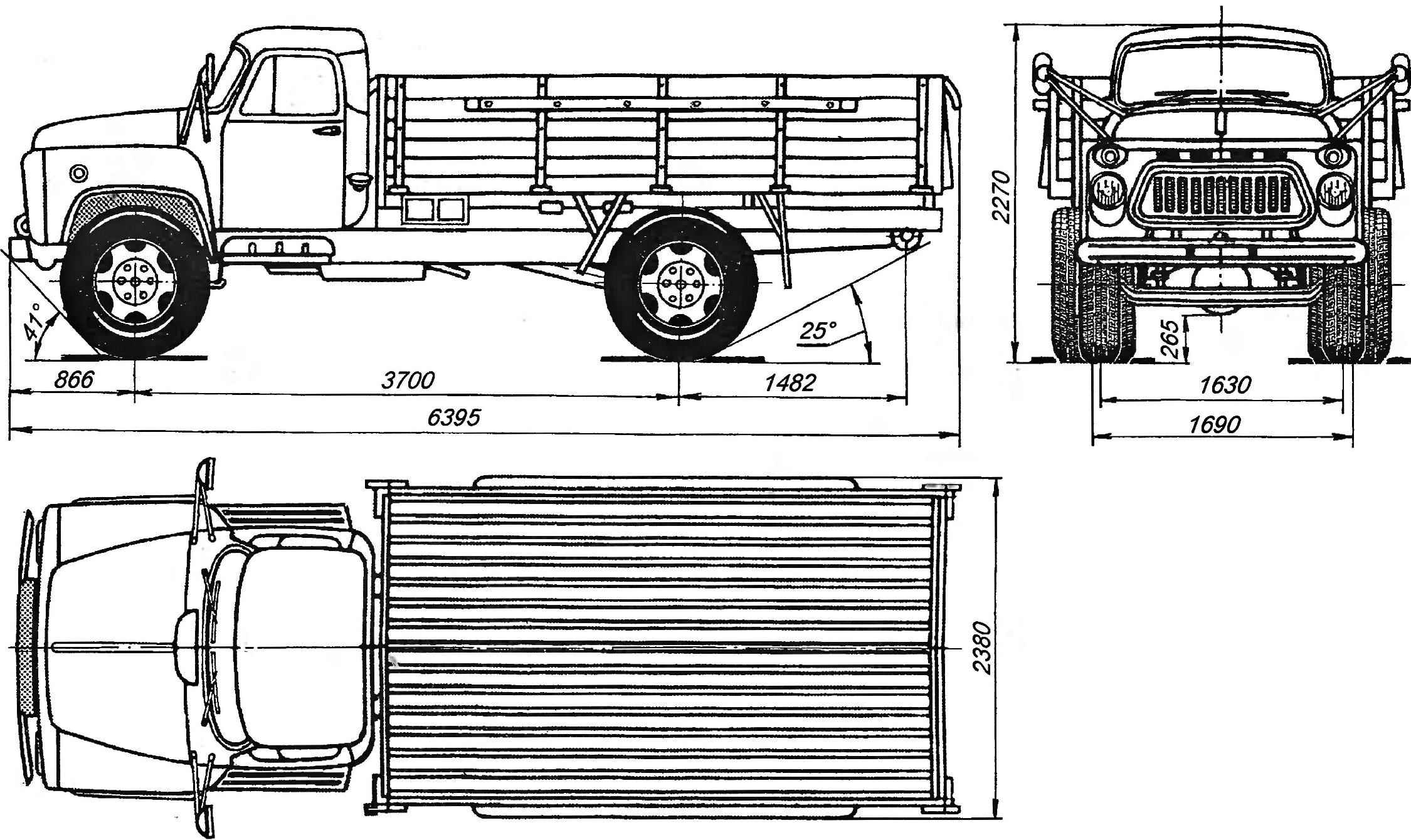

Технические характеристики ГАЗ-53
ГАЗ-53А | 12 | ГАЗ-САЗ-3507 |
---|---|---|
1965–1983 | 1983–1992 | 1983–1989 |
основные | ||
расположение руля | слева | |
количество дверей | 2 | |
количество мест | ||
всего | 3 | |
конструкция | рамная | |
геометрия | ||
габариты | ||
длина | 6 395 мм | |
ширина | 2 380 мм | |
высота | 2 220 мм | |
колёсная база | 3 700 мм | |
колея | ||
передняя | 1 630 мм | |
задняя | 1 690 мм | |
дорожный просвет | ||
стандарт | 265 мм | |
масса | ||
снаряженная | 3 250 кг | |
полная | 8 250 кг | |
двигатель | ||
название | ЗМЗ-53 | |
тип | Поршневой | |
расположение | спереди, продольно | |
система питания | карбюратор | |
материал блока | алюминиевый сплав | |
цилиндры/клапаны | V8/2 | V8 |
объем | 4 250 см³ | |
мощность | ||
мощность | 115 л.с. | |
в диапазоне от | 3 200 об/мин | |
степень сжатия | 6,7 | |
топливо | А-78 | бензин |
турбонаддув | нет | |
охлаждение | жидкостное | |
трансмиссия | ||
привод | задний | |
коробка передач | МКПП 4 | МКПП |
подвеска и рулевое управление | ||
тип передней подвески (уст.) | Зависимая, балка, листовая рессора | |
тип задней подвески (уст.) | Зависимая, листовая рессора | |
динамические характеристики | ||
максимальная скорость | 85 км/ч | |
ограничитель скорости | нет | |
эксплуатационные характеристики | ||
объем топливного бака | 90 л | |
расход топлива | ||
Неустановленный метод | ||
смешанный режим | 24 л/100км | |
Система “старт-стоп” | нет | |
тормозная система | ||
ABS | нет | |
передние тормоза | ||
тип | барабанные | |
задние тормоза | ||
тип | барабанные | |
колёса и диски | ||
материал дисков | сталь | |
Составители: alex удалённый пользователь
Информация собрана участниками проекта. Если вы нашли ошибку или желаете заполнить пробелы, вы можете сделать это, пройдя процедуру регистрации на сайте.
AutoWP.ru ‘2005–н.в.
Обращаем ваше внимание на то, что все материалы, размещенные на сервере autowp.ru, добавлены посетителями сайта. Администрация сайта не располагает информацией о правомерности публикования этих материалов
Администрация сайта не располагает информацией о правомерности публикования этих материалов.
Все изображения размещены в ознакомительных целях.
English 中文 (beta) Português brasileiro Français (beta) Беларуская Українська (beta) Хотите помочь?
Сколько можно грузить в газон?
Перейти в каталог ГАЗонов Next. Ширина бортовой платформы с каждой из сторон увеличена на 229 мм, что дает загрузить на два паллета больше — итого 12 штук. Возможность дополнительной доработки грузовой платформы увеличит вместимость до 17 паллет или 45 куб. м., а грузоподъёмность подрастет практически до 6 тонн.
Газон можно загрузить примерно от 2.2 до 2.6 куба максимум, из этого примерно 220-260 вёдер угля. такой объём далеко не полный кузов, как написано в вопросе сколько влезит, так как если газон загрузить полностью примерно 6 кубов, то перевезти около 10 тонн угля ему будет не под силу.
Чем отличается двигатель Змз 511 от Змз 513?
По современной классификации мотор имеет экологический класс «Евро-0». У агрегата ЗМЗ-513 аналогичные характеристики, однако он обладает усиленной конструкцией для эксплуатации в более сложных условиях. Масса 511-го мотора составляет 262 кг, 513-го мотора — 275 кг.
Двигатель ЗМЗ-513 является модификацией 511-го предназначенной для более сложных условий эксплуатации (для военной техники, для перевозки грузов в сельской местности и в других тяжелых условиях). Двигатель имеет ряд отличий в конструкции, такие как поддон специальной формы под ведущий мост, экранированное исполнение элементов электрооборудования и др. Мощностные и моментные характеристики одинаковые.
Осмотр заднего моста
Для того чтобы осмотреть все детали заднего моста, нужно сначала эти детали замочить в моющем растворе. Это не относится к подшипникам. Дальше детали необходимо тщательно промыть и осмотреть. Те детали, на которых вы обнаружите трещины необходимо в обязательном порядке заменить.
Вот так выглядит редуктор заднего моста.
Вес его составляет 69 кг.
Теперь приступим к осмотру ведущих и ведомых шестерен. Здесь мы ищем наличие износов или задиров. Если есть хоть один изъян, лучше сразу меняйте шестерню, не нужно ее пытаться отремонтировать. Эффект будет не долгий.
После этого можно приступить к кольцам подшипников. Здесь их нужно осмотреть на наличие задира и неравномерного износа
Особое внимание следует уделить торцам роликов
Устройство моста Газ 53.
Чтобы проверить ввертывание гаек, нужно установить крышку подшипников, и завинтить гайки. Если гайки проворачиваются без особых проблем, то значит, все нормально. Сразу же следует осмотреть и торец фланца карданного вала, который соединяется с подшипником ведущей шестерни. Торец должен быть идеально гладким. Если этого нет, то отшлифуйте его.
Обращайте внимание на то, чтобы подшипники плотно прилегали ко всем опорным поверхностям, это будет гарантией того, что ваш дифференциал прослужит еще долгое время. Также следует проверить биение ведомой шестерни
Если биение не соответствует норме, то причину этого ищите в шестерне, которая возможно деформировалась. А может, повредилась коробка дифференциала или износился подшипник.
Неисправности заднего моста
Есть определенные признаки, по которым можно определить, что задний мост нуждается в регулировке, ремонте или замене. Самым заметным и банальным является признак, если автомобиль не трогается с места, и у него не крутятся задние колеса. Такое может случиться, если мост работал некоторое время вообще без смазки. Но это бывает довольно редко – не все водители доводят свою машину до такого плачевного состояния. Также автомобиль не поедет, если лопнет полуось.
Признаком неисправного моста является:
- При наборе скорости с нагрузкой вой в районе заднего моста. Бывает, что посторонний звук возникает при сбросе оборотов на определенном скоростном режиме. Причиной может быть неправильно отрегулированный зазор в главной паре, износ зубьев шестерен в ней.
Задний мост от ГАЗ 53 в разборе Звук в мосту очень похож на вой в коробке передач, поэтому желательно кого-нибудь попросить забраться в кузов послушать, откуда идет шум;

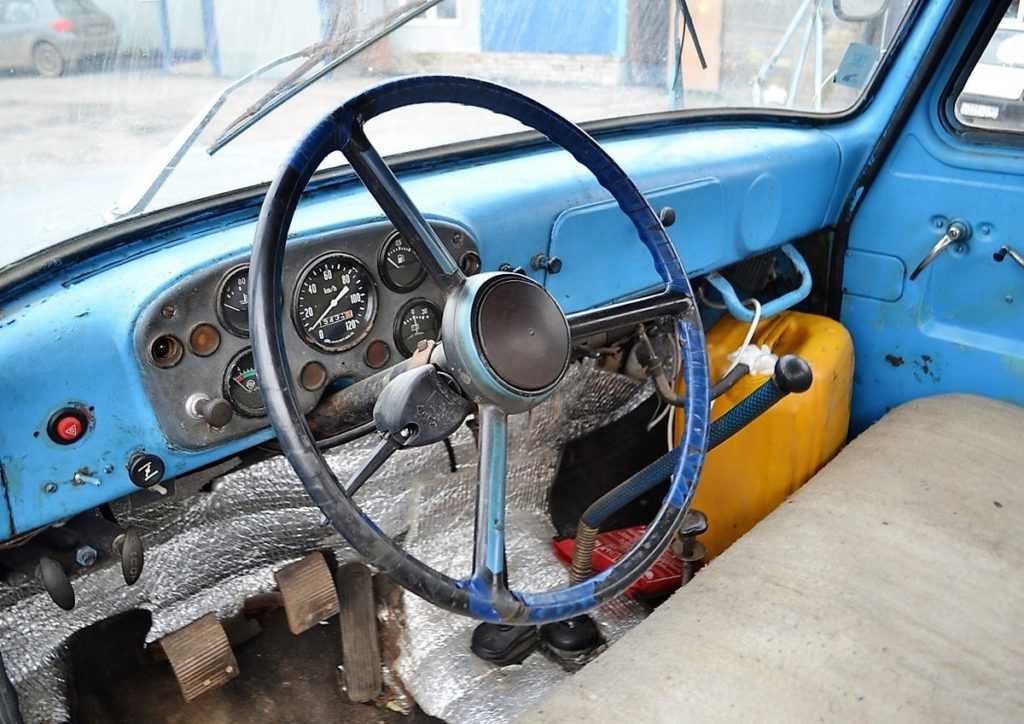

Кабина ГАЗ-53
«Комфортабельная 2х-местная кабина закрытого типа, удобное расположение органов управления и приборов, хорошая обзорность, надёжные тормоза, наличие мощного света обеспечивают лёгкость управления автомобилем и безопасность движения на высоких скоростях в любое время суток», — так описывал ГАЗ-53 информационный альбом «ВнешТоргИздата» в 1968-м году.
Что ж, как, говорится, с чем сравнивать. С позиций нашего времени в кабине ГАЗ-53 – более чем аскетичная и спартанская.
Однако, по сравнению с тем же ГАЗ-51, в котором отсутствовали синхронизаторы в коробке передач, перед включением сцепление надо было выжимать 2–3 раза, а кабина была тесной и плохо отапливаемой, 53-й был просто вершиной комфорта!
На двухместном общем сиденье-диване, обтянутом искусственной кожей, при желании легко могли поместиться и три человека. Единственный момент: тот, кому доставалось место в середине, мог немного мешать водителю, задевая рычаг переключения передач ногами. Широкий простор в кабине был и для «творчества» любителей тюнинга: водители советской эпохи украшали свои кабины ГАЗ-53, кто как мог.
Были и умельцы, мастерившие самодельные утепление и шумоизоляцию кабины: набивали её пенопластом, обшивали войлоком, добиваясь поразительной тишины и комфорта на своём рабочем месте.
Кабина ГАЗ-53
Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.
Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.
История создания
Модели ГАЗ 53 является одним из известнейших и популярных советских грузовых автомобилей. Относится он к семейству 3 поколения среднетоннажных грузовиков. Выпускался с 1959 года (серийное производство с 1961 года) и до начала 1993 года на Горьковском автозаводе. Со своими модификациями был самым массовым грузовиком в СССР. Общее количество выпущенных автомобилей — более 4 миллионов.
В октябре 1961 года начал выпускаться 3,5-тонник ГАЗ-53Ф, 82 л.с. В июле 1964 года начал, собственно, выпускаться и сам ГАЗ-53 — 4-тонник с V-образным 8-цилиндровым мотором ЗМЗ-53, 115 л.с. В 1965 году название изменилось на ГАЗ-53А.
Эта модель выпускалась в разных модификациях в течение многих лет до 1983 года. Для самосвалов использовалось шасси ГАЗ-53-02, для автобусов — ГАЗ-53-40, специализированные автомобили использовали шасси ГАЗ-53-11.
С 1983 года вышла модель ГАЗ-53-12. Радиатор стал иной облицовки, появилась новая головка цилиндра, ходовая часть также претерпела изменения. Грузоподъемность стала 4,5 тн.
В 1990 году появилась модель ГАЗ-3307. На этом история ГАЗ-53 закончилась, но достаточно много этих автомашин используются и сегодня.
Интерьер и экстерьер ГАЗ-53
Выглядел ГАЗ-53 для своего времени очень современно. Была выполнена цельная облицовка радиатора заподлицо с фарами. Рама отличалась большой прочностью. Бензобак расположен под сидением шофера. Заливная горловина находилась у края водительской двери, за кабиной.
При переводе на газовое топливо это обстоятельство оказалось очень удобным, так как газовый баллон можно было установить под кузовом, тогда как у других грузовиков там был бензобак.
Технология запуска была современная на то время — электрический стартер с втягивающим реле, имелась хорошая отопительная система и электрические стеклоочистители.
Сиденья водителя и пассажира было выполнены как одно целое. Но, тем не менее, сидеть в кабине было удобно даже зимой в теплой одежде. Предусмотрены места для инструментов, запчастей и других необходимых вещей.
Экспорт автомобиля
ГАЗ-53 экспортировался в страны соцлагеря: Польшу, ГДР, Румынию, Чехословакию, Югославию, Венгрию, Вьетнам, Монголию, а также в Финляндию. С 1983 по 1991 годы сборка ГАЗ-53-12 осуществлялась болгарским предприятием «Мадара».
Грузовики этой сборки имели дизель собственного производства, который выпускался по лицензии фирмы Perkins (Англия).
Что будет с ценами на металл в 2022 году?
Сейчас цветные металлы падают, динамика будет примерно на 3 месяца или меньше, дальше цена будет только расти, если не будет мирового кризиса. Наш прогноз на рост цен металлолома меди: Тенденция снижения может продолжиться до января примерно на 10-20% После 2022 года рост до лета составит примерно 20-35%
Экономисты считают, что в 2022 году сильного падения внутренних цен на металлы и древесину ждать не стоит. Снижение возможно только в конце будущего года – и то, если мировая экономика преодолеет последствия пандемии COVID-19. Конъюнктура зарубежных рынков такова, что уверенность вселяют лишь среднесрочные прогнозы: что касается ближайшей перспективы, то принимаемых государством мер по стабилизации цен явно недостаточно.
Передний мост
Неисправности переднего моста
С самой балкой может случиться только одна беда – выработаются посадочные места под втулки шкворней. Согнуть или сломать такой массивный элемент непросто. Но в первую очередь изнашиваются шкворни и сами втулки.
Чертеж переднего моста для ГАЗ 53 Для того, чтобы шкворневое соединение служило долго, необходимо регулярно шприцевать его литолом или другой консистентной смазкой. Для шприцовки на подвеске предусмотрены специальные пресс-масленки – они находятся на нижней и верхней бобышках каждой поворотной цапфы.
Определить дефект несложно – нужно вывесить на домкрате одно переднее колесо и покачать его вверх и вниз. Считается, что при люфте более 1,6 мм шкворни и втулки необходимо заменить. Но как замеряют эти миллиметры, не очень понятно. Просто при ощутимом зазоре пора проводить ремонт переднего моста. На переднем мосту могут шуметь подшипники ступиц. Проверяется дефект переднего подшипника также, как и на заднем мосту – вывешивается и прокручивается колесо.
Проверка подшипника переднего моста ГАЗ 53 При выявлении дефекта неисправные детали меняют.
Задний мост
Задний мост на ГАЗ-53 — это один из самых важных узлов, от которого зависит работоспособность автомобиля. Поэтому нужно периодически устраивать осмотр деталей заднего моста и производить его регулировку.
В состав заднего моста ГАЗ 53 входят следующие детали:
- Корпус (или картер). Штампованный, представляет собой сварную конструкцию. Внешне напоминает вытянутый чулок с утолщением в середине. В центре есть широкое отверстие для крепления редуктора, с обратной стороны отверстия с картером сварен штампованный колпак. При установке редуктора заднего моста конструкция становится герметичной, между редуктором и картером для герметичности необходимо наличие прокладки (из картона или паронита);
- Редуктор в сборе. Состоит из своего, отдельного корпуса, шестерен главной пары (ведущей и ведомой), дифференциала в сборе;
Схема устройства заднего моста и редуктора ГАЗ 53
- Дифференциал. В его состав входят левая и правая коробка дифференциала, крестовина, шестерни полуосей (2 шт.) и четыре сателлитта. Все части находятся внутри коробок;
- Полуоси (2 шт.). Фиксируются внутри корпуса в шестернях дифференциала на шлицах. Снаружи на фланцы полуосей крепятся фланцы ступицы. С каждой стороны в основном картере («чулке») устанавливается сальник полуоси, предотвращающий вытекание масла из заднего моста. Полуоси сделаны из высокопрочной легированной стали, а поверхность закалена ТВЧ;
- Цапфы (2 шт.).
В картер заднего моста заливается 8,2 литра трансмиссионного масла. С правовой стороны корпуса редуктора заворачивается контрольная пробка. Отвернув пробку, проверяют уровень масла в мосту, через это же отверстие заливают или доливают масло до необходимого уровня. Мост считается заправленным, когда из контрольного отверстия при заливке масло начинает вытекать обратно.
Разобранный редуктор для газ 53
Для заправки моста заводом предусмотрено масло марки ТСП-14ГИП, но в наше время оно практически нигде не встречается. В качестве замены рекомендуется применять ТАД-17 или ТАп-15. В «чулке» моста устанавливается сапун, который играет роль воздушного клапана. Если сапун забит, за счет избыточного давления воздуха может начать течь масло из сальников полуосей. В нижней части картера находится сливная пробка.
Технические характеристики:
- Передаточное число – 6,83 (количество зубьев на ведомой шестерне – 41, на ведущей шестерне – 6);
- Вес моста в собранном состоянии – 270 кг;
- Шестерни главной пары – гипоидного типа;
- Дифференциал – шестеренчатый, конического типа;
- Колея задних колес (расстояние от центра спаренных колес одной стороны до центра другой) – 1,69 м.
Следует отметить, что задний мост ГАЗ 66 по своей основной конструкции ничем не отличается от моста ГАЗ 53, а передаточное число такое же.
Так выглядит задний мост для ГАЗ 66
Мост для ГАЗ 3307 внешне абсолютно одинаков с 53-им, но у него другое передаточное число 6,17, то есть, он более скоростной (количество зубьев на паре 37 на 6).
K444OT › Блог › Вес Агрегатов и Кузовщины
Вот шаря по просторам инэта нашел такую инфу думаю будет всем полезна.
Силовой агрегат в сборе (с КП и раздаткой)
Двигатель ГАЗ-67 с КП и раздаткой (раздатка интегрирована в КП) — 248 кгДвигатель ГАЗ-69 с КП и раздаткой — 280 кгДвигатель ГАЗ-66 с КП и раздаткой — 380 кгДвигатель ЗиЛ-130 (431410) с КП и стояночным тормозом — 640 кгДвигатель УАЗ-3151 (УМЗ-4179) с КП и раздаткой — 240 кгДвигатель
Двигатель ГАЗ-66 — 275 кгДвигатель ЗиЛ-130 (431410) — 500 кгДвигатель УАЗ-3151 (УМЗ-4179) — 165 со сцеплениемДвигатель Mitsubishi 4D56 — 215 кгДвигатель Mitsubishi 4G64 — 195 кгДвигатель Mitsubishi 4M40 — 270 кгДвигатель Mitsubishi 6G72 — 225 кгДвигатель Nissan TD27 — 250 кгДвигатель Nissan RD28 — 255 кгДвигатель Nissan TD42 — 365 кгДвигатель Toyota 1HDFTE — 365 кгДвигатель HUYNDAI D4BH — 220 кгДвигатель ВАЗ 21214-1000260-32 — 134,5 кгДвигатель ВАЗ 21213-1000260-00 — 124 кгДвигатель ВАЗ 2121 — 114 кг
Коробка передач ГАЗ-66 — 56 кгКоробка передач ЗиЛ-130 (431410) без стояночного тормоза — 98 кгКоробка передач ГАЗ-69 — 28 кгКоробка передач УАЗ 3151 — 36 кгКоробка передач Mitsubishi V5MT1 (МКПП) с раздаткой SuperSelect — 110 кгКоробка передач Mitsubishi V4AW3 (АКПП) с раздаткой SuperSelect — 140 кгкоробка передач ВАЗ-2121 (с картером сцепления) — 32 кг
Раздатка ГАЗ-66 — 49 кг, с тормозом 57раздатка УАЗ-3151 с тормозом — 37Раздатка ГАЗ-69 — 43Раздаточная коробка ВАЗ-2121 — 27,6 кг
Радиатор системы охлаждения
Радиатор ЗиЛ-130 (431410) — 21 кгРадиатор ГАЗ-53 — 21 кгРадиатор ВАЗ-2121 — 7 кгРадиатор ГАЗ-24 — 10 кгРадиатор ГАЗ-69 — 16 кг
Рама ГАЗ-69 — 125Рама ГАЗ-66 — 290Рама УАЗ-3151 — 112
Бак топливный 21213 с датчиком — 4,8 кгБак топливный Газель, ГАЗ-3307,ГАЗ-66 100л универсальный — 14 кгБак топливный УАЗ-3303 бортовой — 9,1 кгБак топливный УАЗ-469 левый в сборе 7,2 кг
кузов в сборе (1 комплектация)
Кузов ГАЗ-69 — 409кабина ГАЗ-66 в сборе — 360кузов ВАЗ-2121 в сборе — 520кузов УАЗ-3151 в сборе — 475кузов УАЗ Patriot в сборе — 760Кузов УАЗ Hunter (задняя распашная дверь) в сборе — 590Кузов УАЗ-31514-84 (с металлической крышей, мягкими сиденьями, задний борт откидной) — 587 кгКабина УАЗ-3303 (бортовой) в сборе (с сиденьями) — 268Кузов УАЗ-3741 (промтоварный не остекленный фургон) — 592Кабина УАЗ-39094 Фермер (5-местная сдвоенная кабина) — 610Кузов УАЗ 3962 (санитарка, остеклённый, с откидными лавочками) — 765кузов голый (каркас, 3 комплектация)
Кузов с рамой Pajero II коротыш V24W (каркас, 3 комплектация) -415 кгКаркас кузова крашеный УАЗ Patriot — 420Лодка УАЗ 31512 (469), под тент — 249Каркас кузова УАЗ Hunter (задняя распашная дверь) — 241Каркас кузова УАЗ-31514 (задний борт откидной) — 249Кабина УАЗ-3303 (бортовой) каркас — 160Каркас кузова УАЗ-3741 (промтоварный не остекленный фургон) — 400Кабина УАЗ-39094 Фермер (5-местная сдвоенная кабина, каркас) — 180Каркас кузова УАЗ 3962 (санитарка, остеклённый, с откидными лавочками) — 400Крыша съёмная
Крыша УАЗ 3151-40 под задний откидной борт с обивкой и остеклением — 91 кгКрыша УАЗ 3151-95 под заднюю распашную дверь с обивкой и остеклением — 83 кг
Капот без шумоизоляции MMC Pajero II без ноздри — 17,7 кгКапот ГАЗ-69 — 12 кгКапот ВАЗ-2121 — 15 кгКапот УАЗ-3163 (Патриот) — 15,8 кгКапот УАЗ-469 — 13,1 кг
Крыло переднее MMC Pajero II дорестайл, без расширителя (фендера) — 4,8 кгКрыло переднее ВАЗ-2121 — 5,8 кгКрыло УАЗ 469 — 4,3 кгКрыло УАЗ Патриот 3163 — 5,2 кг
Дверь багажника ВАЗ-21214 (голая) — 8,5 кгДверь багажника УАЗ-3162 (голая) — 22 кг
Дверь УАЗ-3160, Патриот передняя (голая) — 17,7 кгДверь ВАЗ-21214 (голая) — 14,4 кгСтекло лобовое
Стекло лобовое MMC Pajero II — 11,5 кг
Мост задний в сборе с тормозами
Мост задний ГАЗ-66 — 250Мост задний ГАЗ-69 — 90Мост задний УАЗ-31512 (колхозный) — 100Мост задний УАЗ-3151 (военный) — 122Мост VOLVO Laplander 170Мост задний MMC Pajero 9,5″ (пружинная подвеска) — 115Мост задний MMC Pajero 8″ (пружинная подвеска) — 95Мост задний MMMC Pajero 8″ (рессорная подвеска, LSD) c маслом, тросами ручника — 93Мост задний ВАЗ-2121 — 60 кг
Мост передний ГАЗ-66 330 кгМост передний ГАЗ-69 120 кгМост передний УАЗ-31512 (колхозный) — 120 кгМост передний УАЗ-3151 (военный) — 140 кгМост передний ВАЗ-2121 (с приводом передних колес) — 32 кг
карданная передача ГАЗ-66 — 36 кгкарданные валы УАЗ-3151 — 15 кг
Колесо (штатное, завод)
Колесо с шиной ГАЗ-69 — 30Колесо с шиной ГАЗ-67 — 29колесо с шиной УАЗ-3151 — 39Колесо с шиной ГАЗ-66 — 118Колесо с шиной ВАЗ-2121 — 21
диск колёсный (завод)
стальной ВАЗ-2121 16″ — 8,7 кгстальной ВАЗ-2123 15″ — 9,0 кгстальной УАЗ-452-3101015-01 15″ — 11,7 кгстальной УАЗ-452-3101015 16″ — 13,1 кглитой MMC Pajero II 7×15″ — 9,5 кг
Сколько будет стоить сдать машину на металлолом?
Как показывает практика, цена за тонну металлолома при сдаче автомобиля в полной комплектации варьируется в пределах от 7000 рублей и выше. Сдавая автомобильный кузов, очищенный от неметаллических включений, можно рассчитывать на вознаграждение от 9000 и выше.
Сколько стоит сдать машину в металлолом. Класс лома Цена за тонну, руб Автомобиль от 8 000 руб.
Важным фактором при определении стоимости авто выступает и вес. Перед взвешиванием транспорт необходимо освободить от всех резиновых и пластиковых элементов: снимаются колеса, зеркала, стекла и т.д., которые не учитываются в цене.

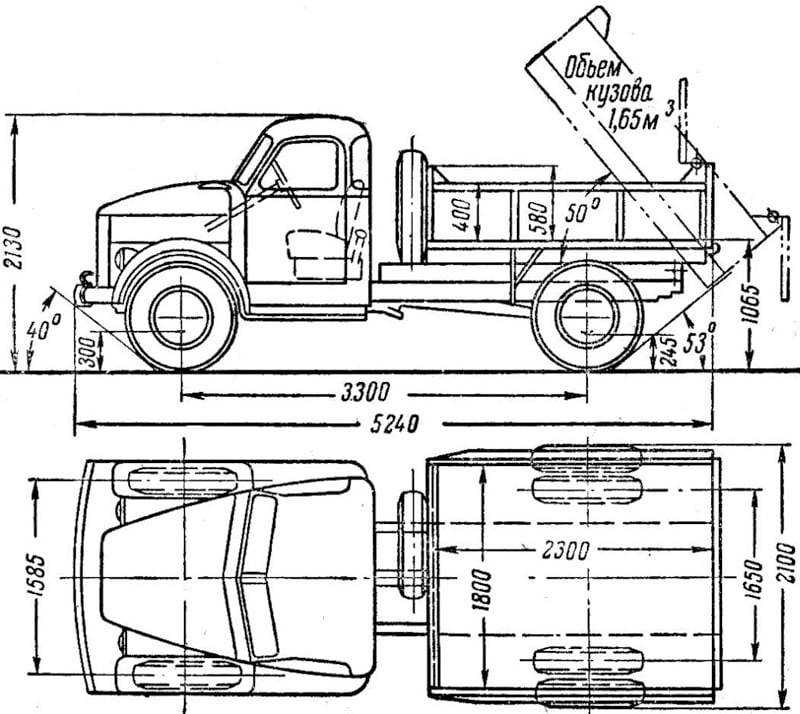

Габариты автомобиля
На момент выпуска машина ГАЗ 53 соответствовала тенденциям в плане дизайна экстерьера и интерьера, что проявлялось в качественной облицовке радиатора. Рама изделия отличается высокой прочностью. Это позволяет использовать автомобиль даже в условиях небольшой перегруженности.
Длина транспортного средства составляет 6,4 м, а ширина — 2,4. Высота модели, если измерять её исключительно по кабине в незагруженном состоянии, составляет 2,2 м. Объем кузова позволяет перевозить даже крупные грузы, благодаря чему изделие считается универсальным средством для их транспортировки.
Габариты изделия также зависят от модификации. Например, размеры кузова самосвал несколько превышают аналогичные показатели стандартной версии.
Устройство авто
Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:
- силовой агрегат;
- дополнительные системы и механизмы, необходимые для работы авто;
- электрооборудование.
Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.
Двигатель ГАЗ-53
Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.
Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.
Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.
Системы и механизмы
Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.
Сцепление относится к сухому типу, оснащено одним диском. Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.
Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.
Электрооборудование
Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.
В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт. Ремень генератора отличается малым сроком службы и часто требует замены. Электрооборудование включает катушку зажигания, распределитель и стартер.
