Гудит выжимной подшипник уаз патриот

Направляющая выжимного подшипника уаз

Началось все с того, что в районе сцепления появился неприятный свист. Он присутствовал постоянно, однако, стоило слегка коснуться педали сцепления, то тон его менялся. Из этой особенности, я заключил, что дело в выжимном подшипнике, поскольку при таком нажатии на педаль, сцепление не выключалось, а значит для подшипника первичного вала КПП, что находится в коленчатом вале, «повода для беспокойства» не было. До долгожданного отпуска оставалось две недели. Помощников у меня не было, никаких особых приспособлений тоже, делал я эту операцию впервые. Ситуация, пожалуй, типичная, потому я и решил ее описать. Методика снятия агрегатов секретом не является и была почерпнута из , поэтому описанные ниже действия в целом будут повторять эту методику, разумеется, с некоторыми моими замечаниями.

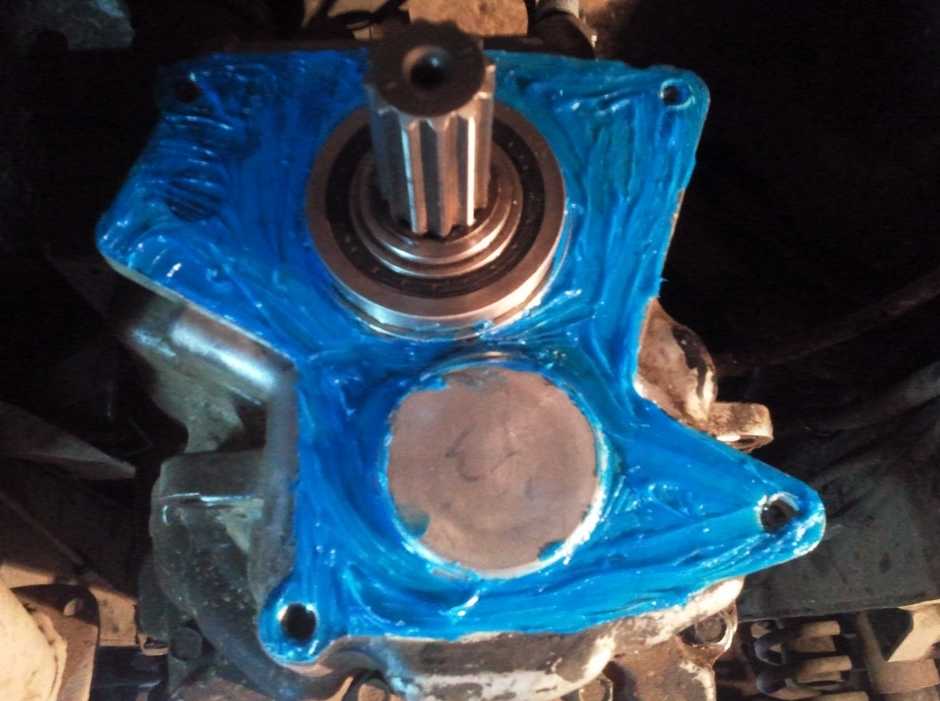

Начал я с того, что купил по комплекту прокладок для коробки переключения передач (КПП) и раздаточной коробки (РК), а также тюбик красного герметика ABRO и два литровых пузыря масла GL-4 (чтобы заодно его сменить в КПП и РК).

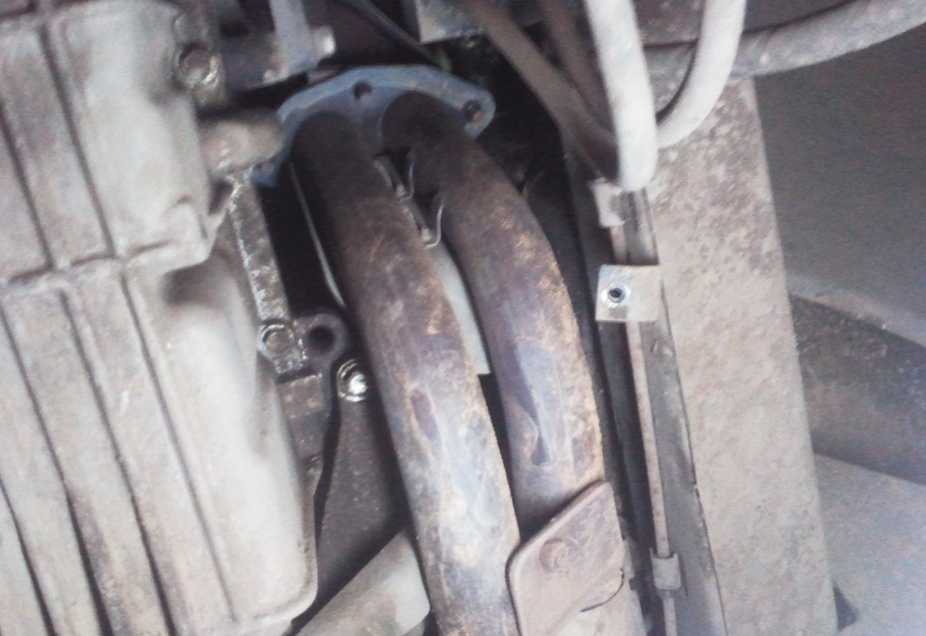

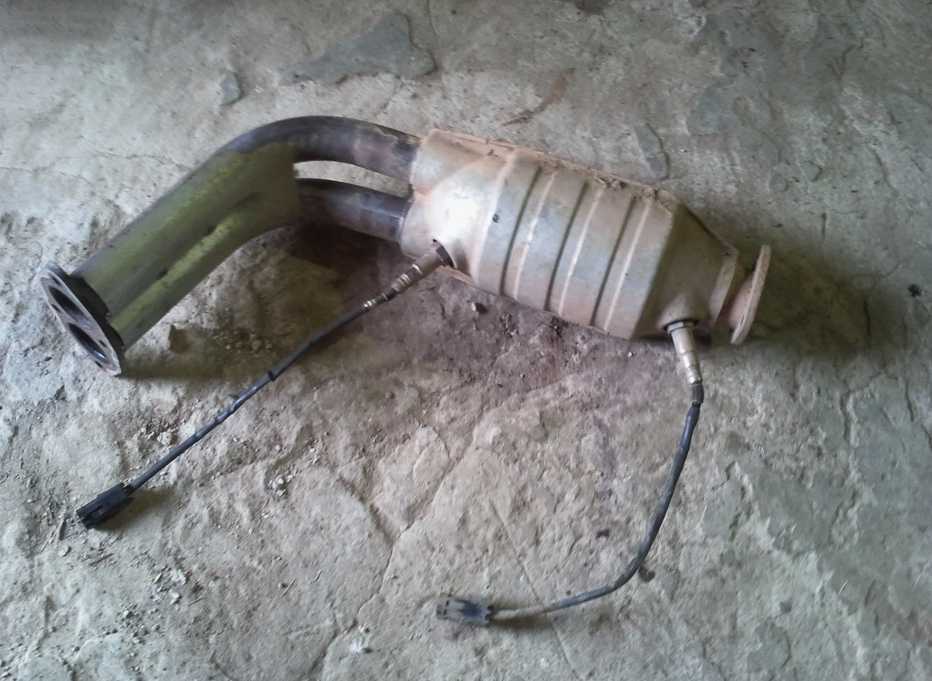

Первым делом снял черепаху. Там была единственная сложность — вытащить ее через рычаги, поэтому с рычагов были скручены набалдажники, рычаги РК сведены вместе. Резинки не снимал, а просто просунул их сразу в дыры, которые они же и закрывают.

Сняв черепаху, занялся удалением залежей песка и засохшей глины с агрегатов, поскольку при их снятии не было особого желания поиметь даже небольшую часть этого добра на открытых и к тому же промасленных подшипниках.

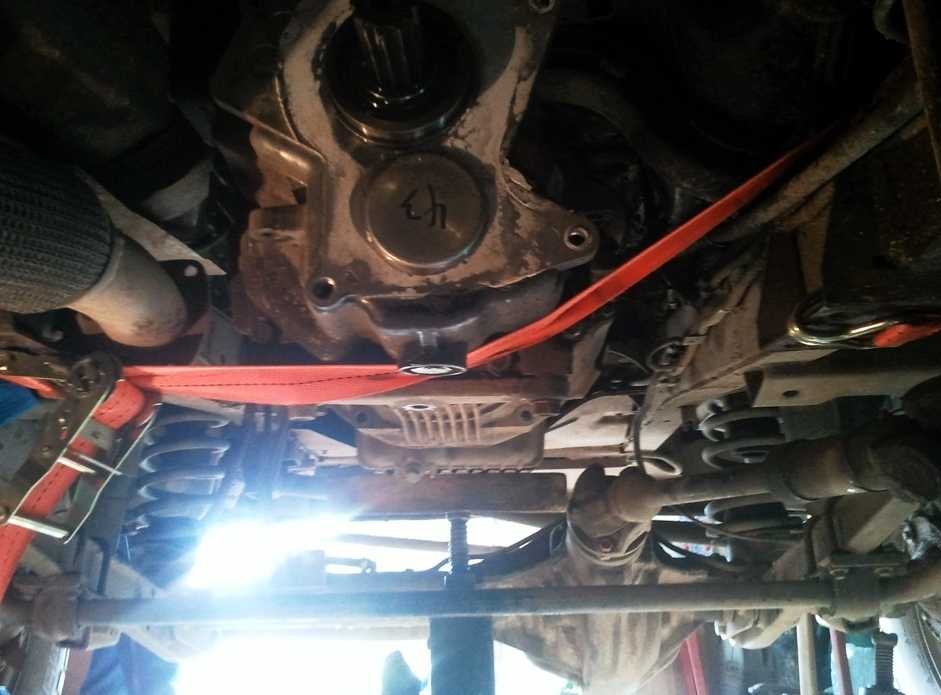

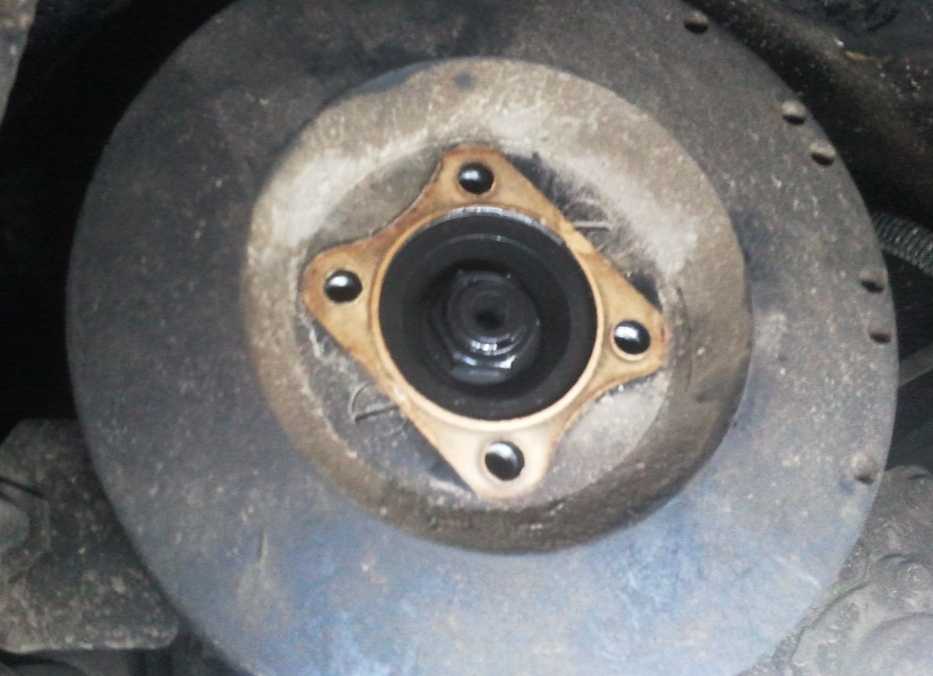

Пометив взаимное положение фланцев карданов и ответных фланцев РК (дабы избежать вибрации в будущем), приступил к снятию карданов. Чтобы иметь возможность вращать карданы, вывесил одно заднее колесо и выключил муфты передних колес. Вращая рукой каждый кардан, открутил по 4 болта крепления и поддев мощной отверткой, «оторвал» их фланцы от фланцев РК, далее слегка сжав каждый из карданов вдоль оси, опустил их на пол.

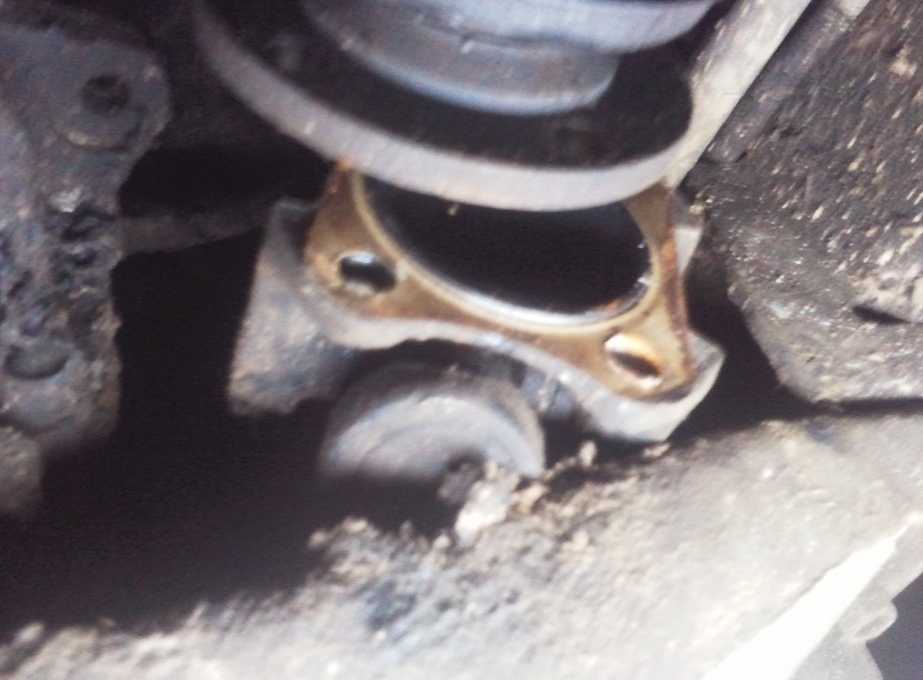

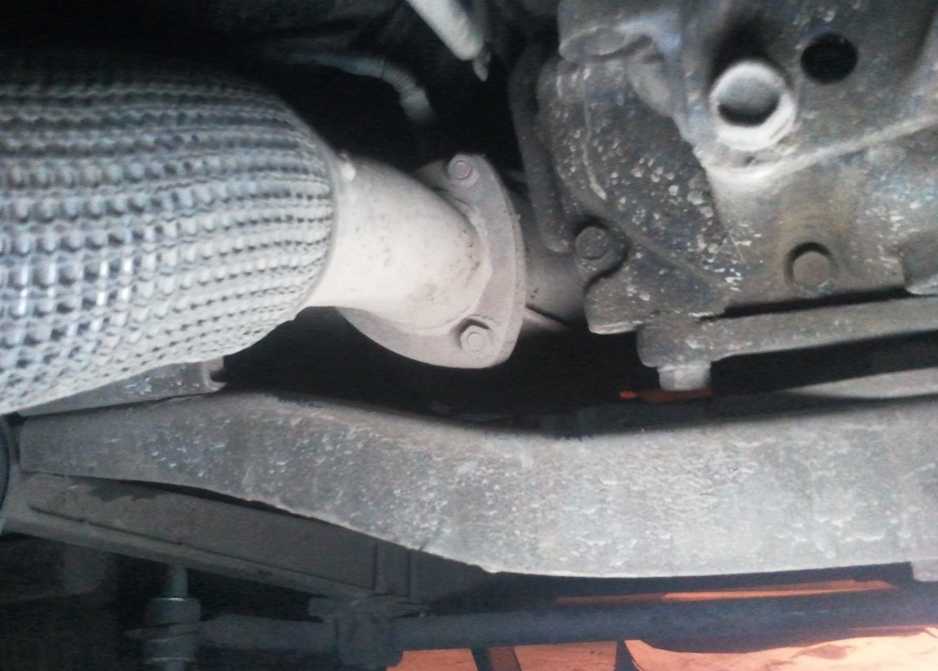

Чтобы вытащить РК, пришлось снять поперечину рамы, открутив 8 ее болтов, кронштейн ручного тормоза с рычагом и тягой, кронштейн крепления приемной трубы, а также оторвать провода выключателя ручника. Открутив 4 гайки, соединяющие агрегаты вместе, снял РК, «помогая» ей монтировкой, после чего положил ее на пол.

Так как масло из агрегатов сливать я не стал, часть масла из РК загадила мне пол, из КПП масло тоже капало, протекая сквозь открытый подшипник. Масло пришлось-таки сливать, точнее его остатки.

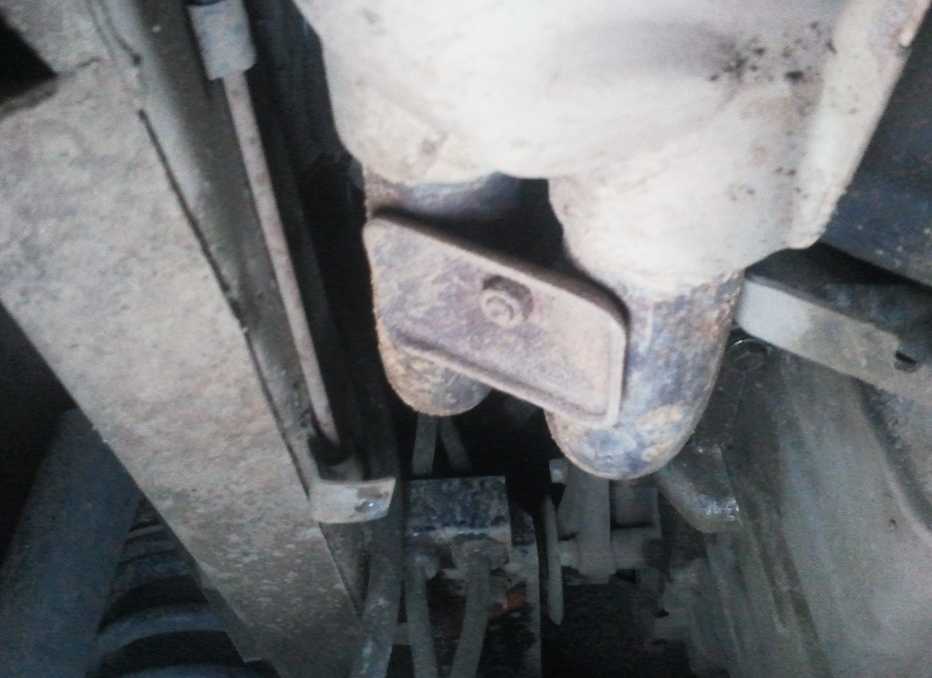

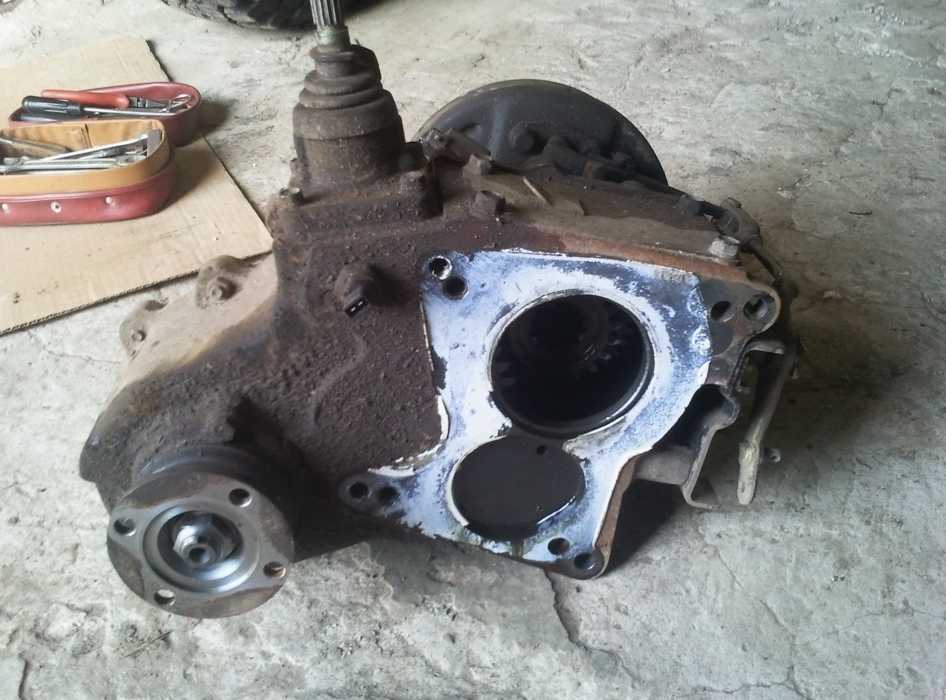

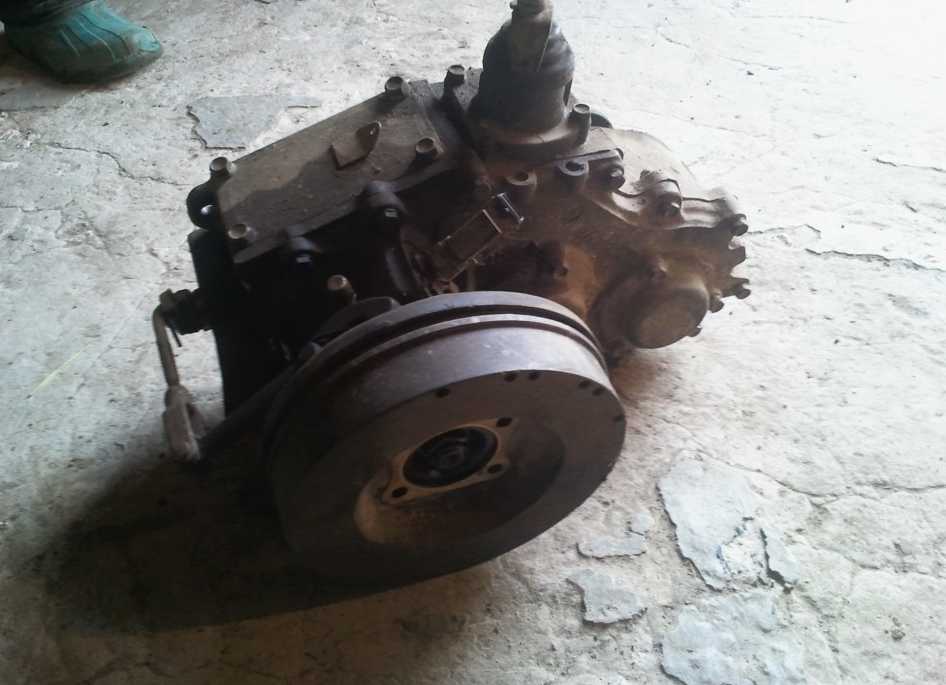

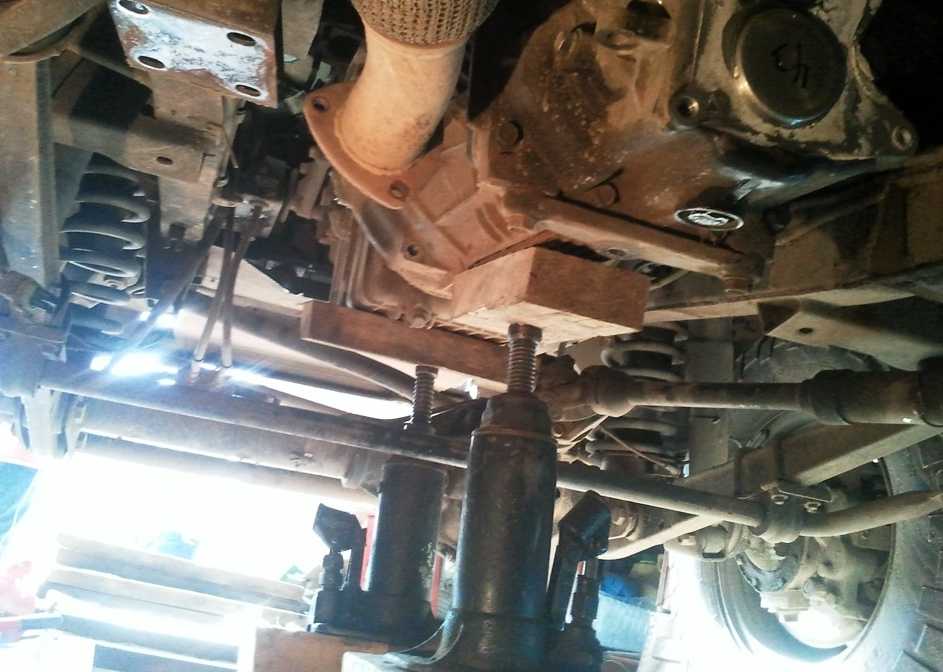

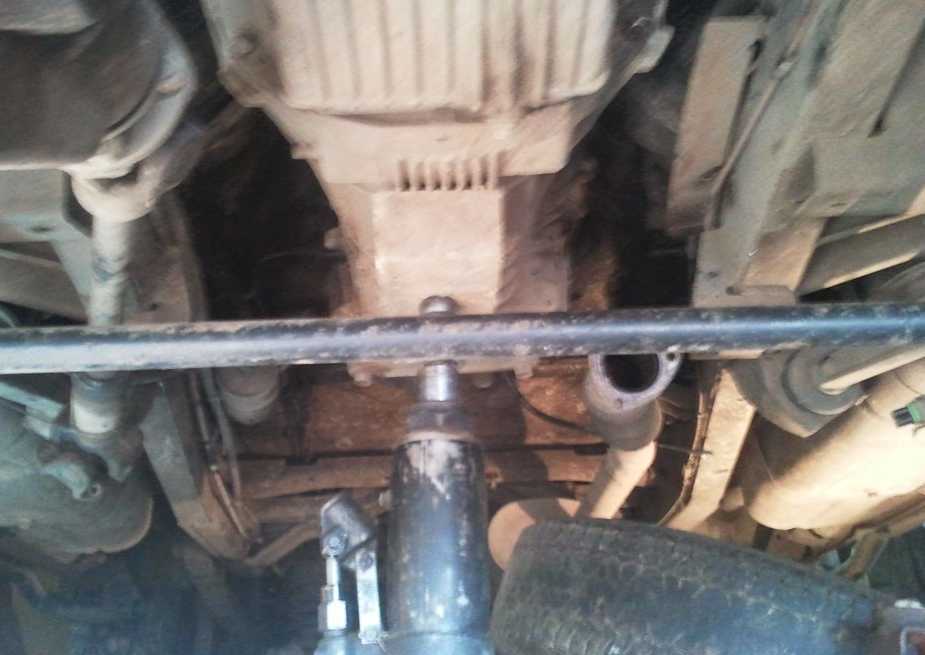

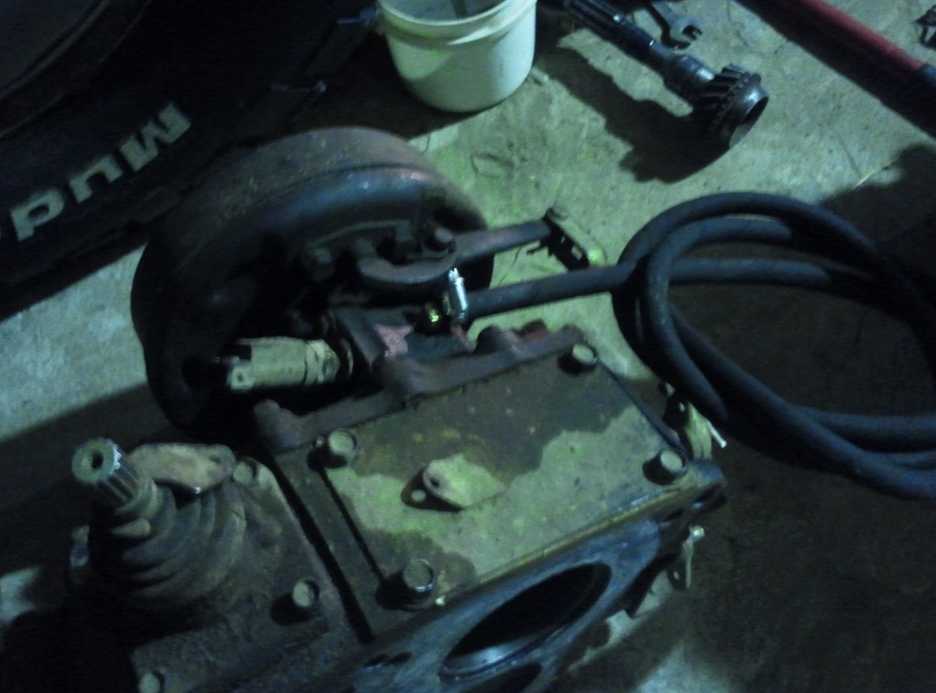

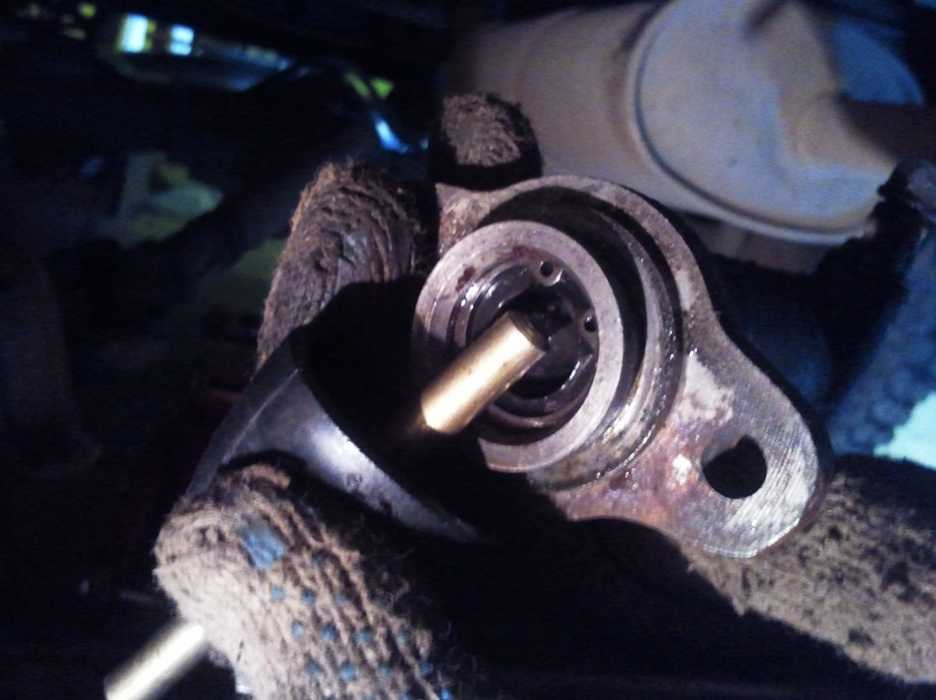

На тормозном барабане выкатил РК из-под машины, освобождая место для КПП. Приступил к снятию задней опоры, для чего открутил 2 гайки ее крепления к раме, вынул болты. Так как непосредственно перед снятием задней опоры необходимо было ее компенсировать, влез под машину с домкратом, снял крышку картера сцепления и за край картера чуть поддомкратил двигатель. Заодно снял вилку сцепления и РЦС (без него вилка не снималась). Теперь можно было снимать опору. Герметик не хотел ее «отдавать», пришлось опять «помочь» монтировкой.

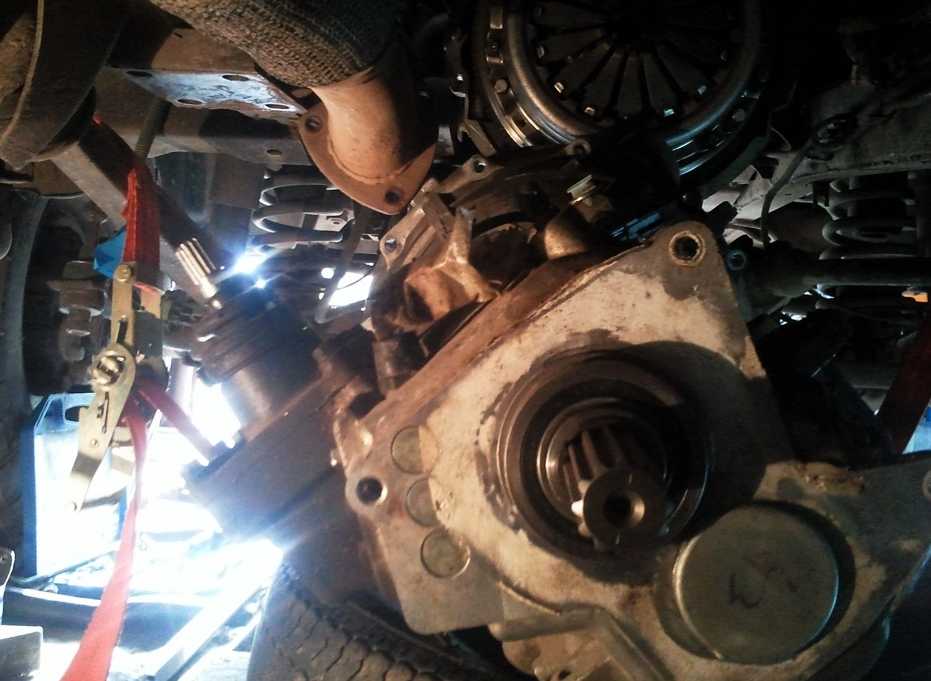

Настала очередь КПП. Для её снятия необходимо было открутить 4 гайки. Две правые гайки снялись без проблем. Левая сторона далась не так легко. Причина в том, что, во-первых, гайки имеют ограниченный ход, из-за чего было необходимо по мере их откручивания отодвигать КПП, а во-вторых, для снятия левой верхней гайки, мало было снять рычаг переключения передач, пришлось поискать подходящий рожковый ключ на 19 (так как кингтониевский ключ туда не лез), а также место, где его можно было бы расположить так, чтобы хоть как-то поворачивать им гайку. Отвернув последнюю гайку и оторвав провода выключателя фонаря заднего хода, я снял КПП.

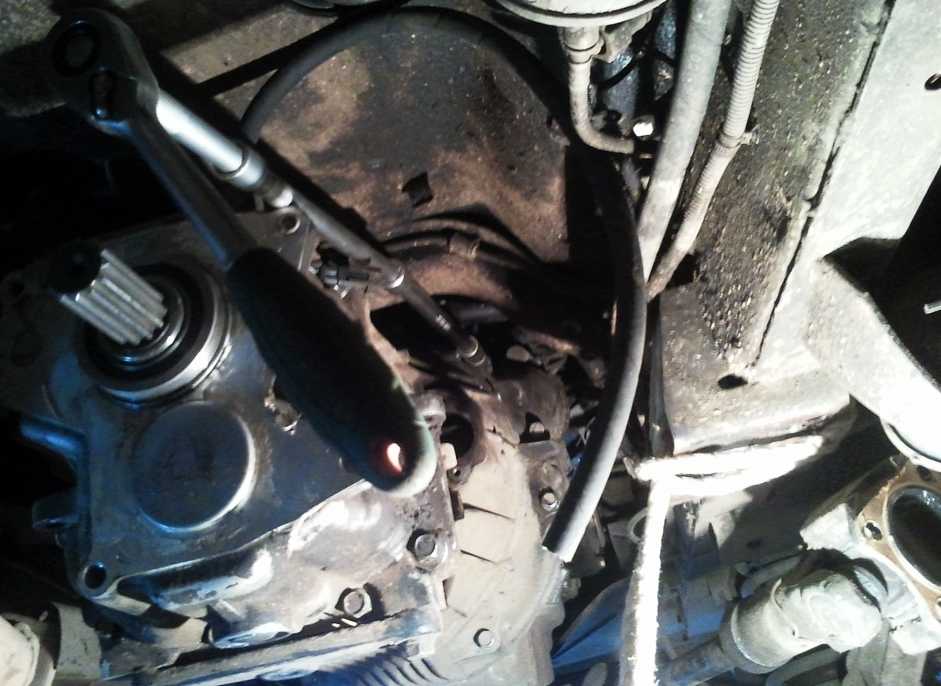

Левая верхняя гайка находится в неудобном месте и, как и нижняя, зажата двумя плоскостями.

Место, откуда гайку удалось открутить старым советским ключом.

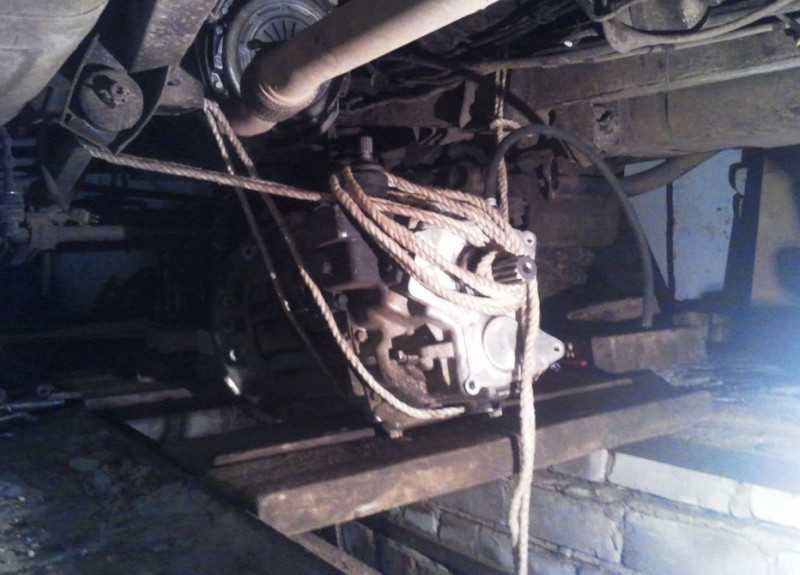

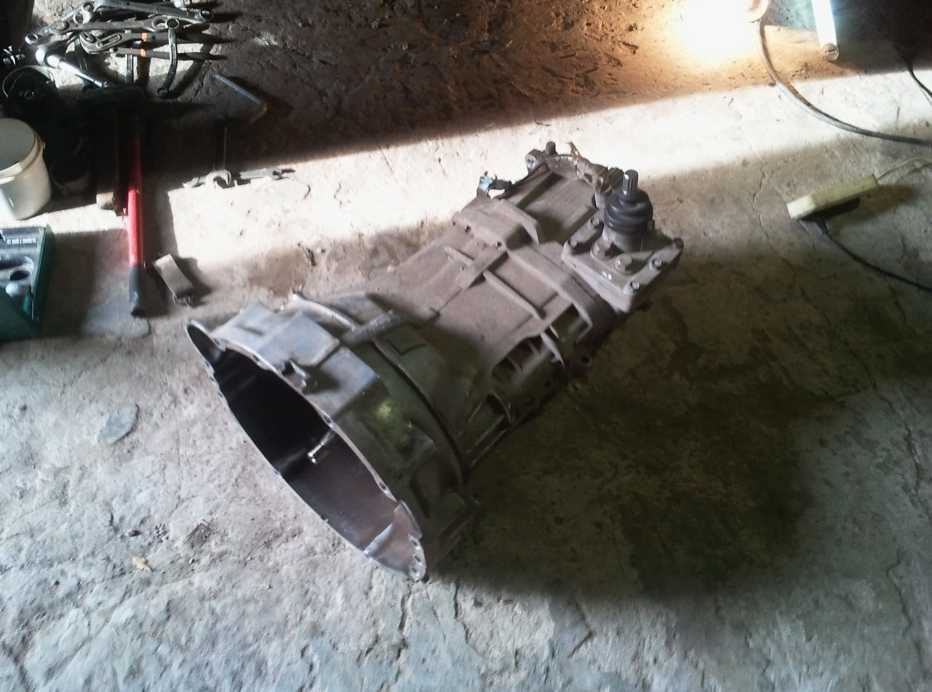

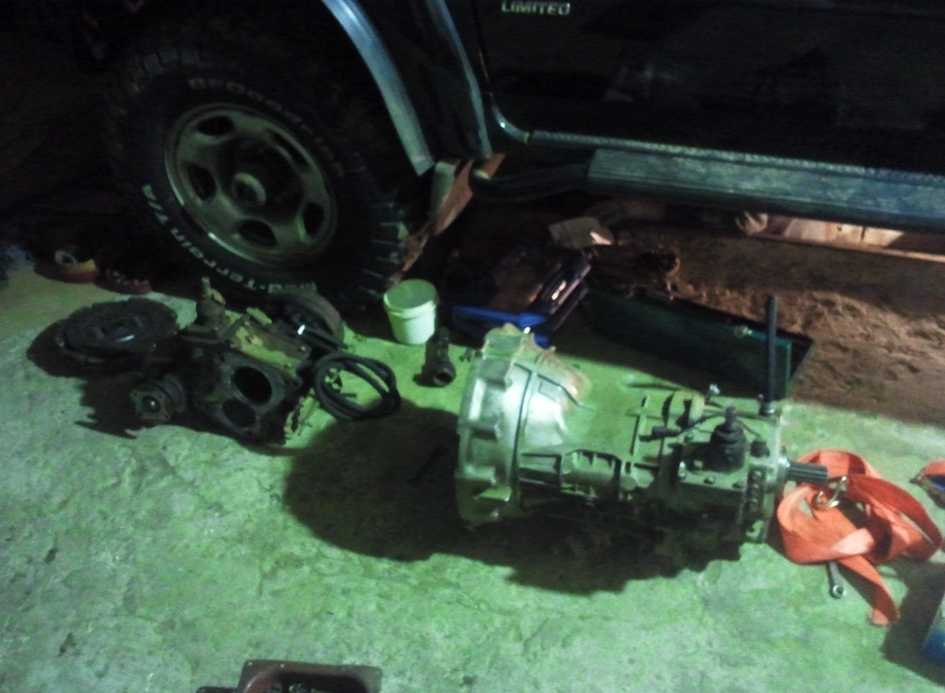

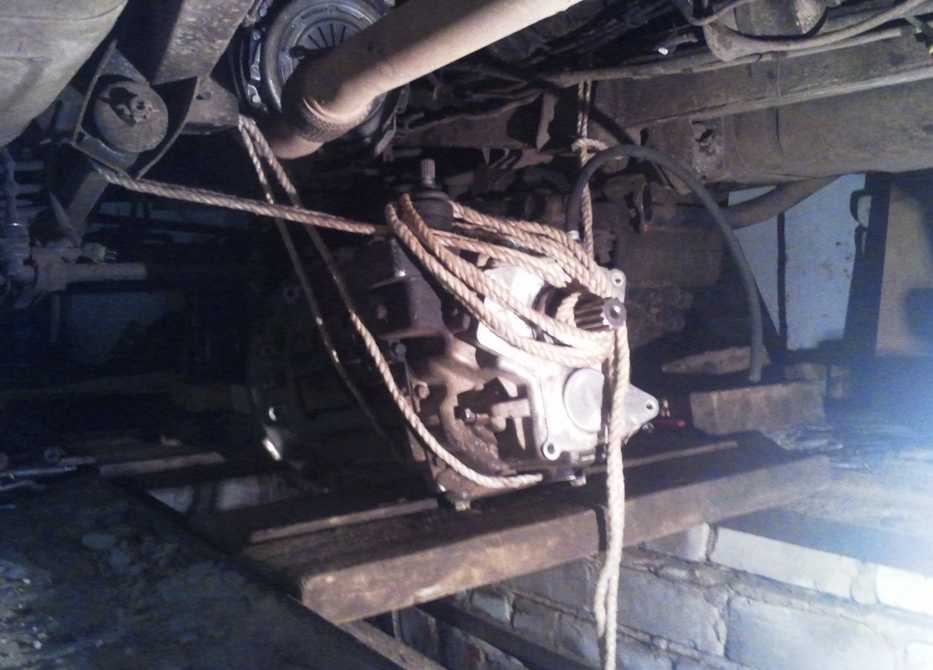

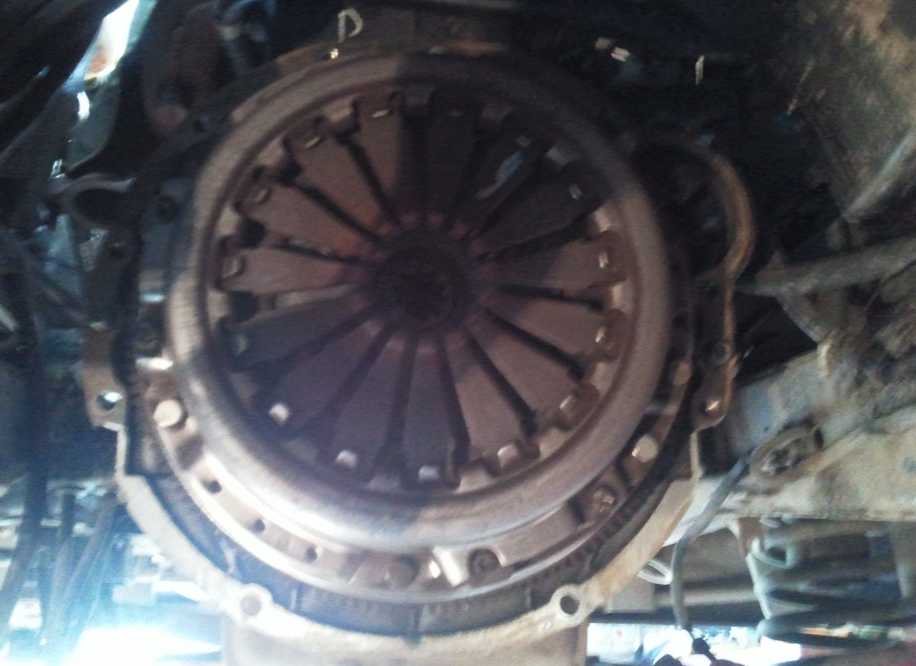

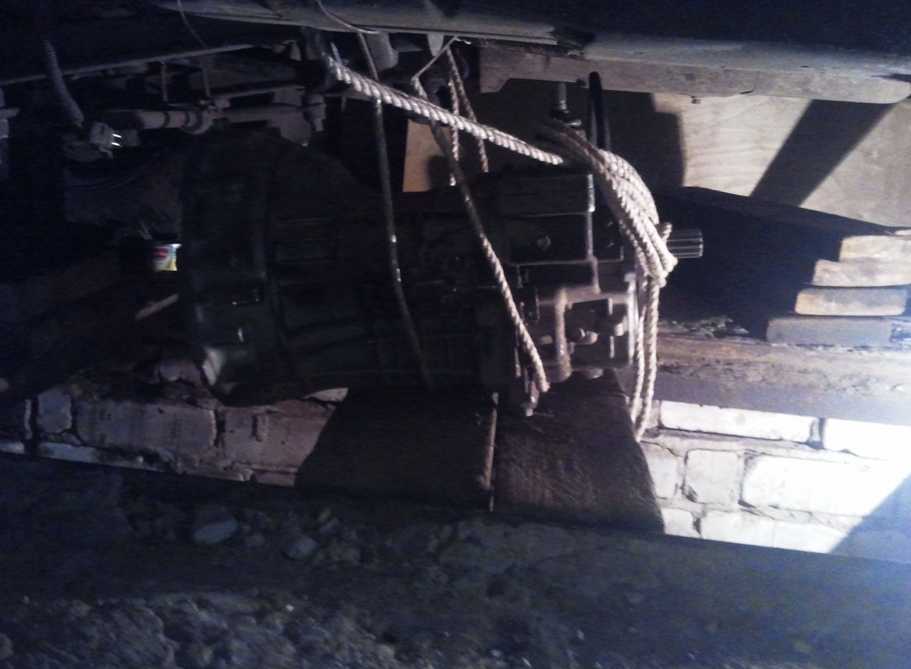

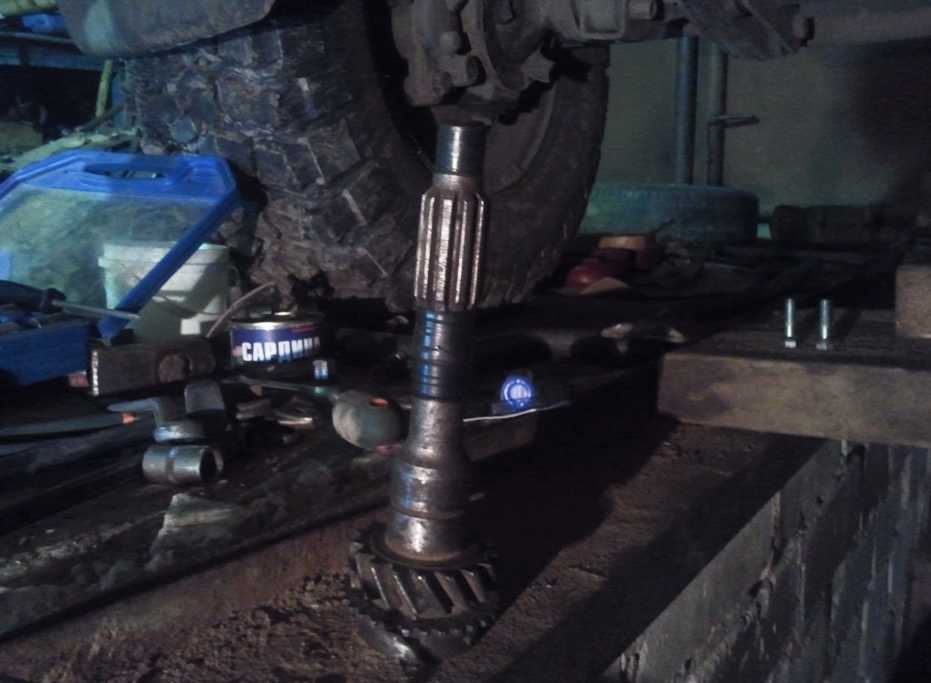

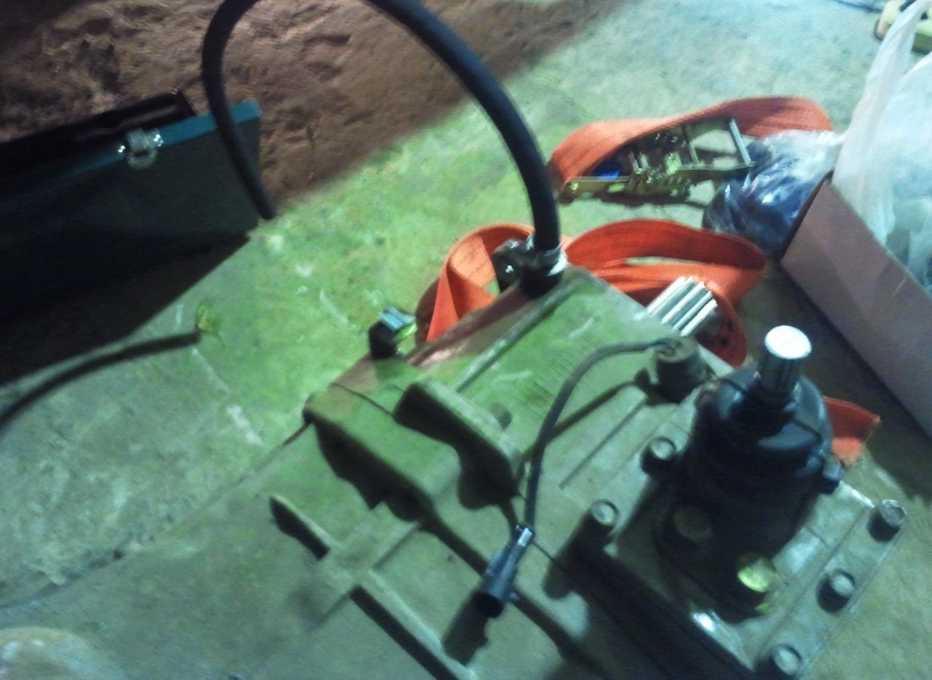

Аккуратно, чтобы не забить резьбу шпилек, КПП была снята.

Назначение и конструкция

В конструкции сцепления выжимной элемент занимает важное место, так как именно с его помощью производится разъединение ведомого и ведущего дисков сцепления, что позволяет осуществить переключение передачи или включить нейтральную скорость. Его поломка является критическим фактором, что влечет за собой невозможность эксплуатации автомобиля

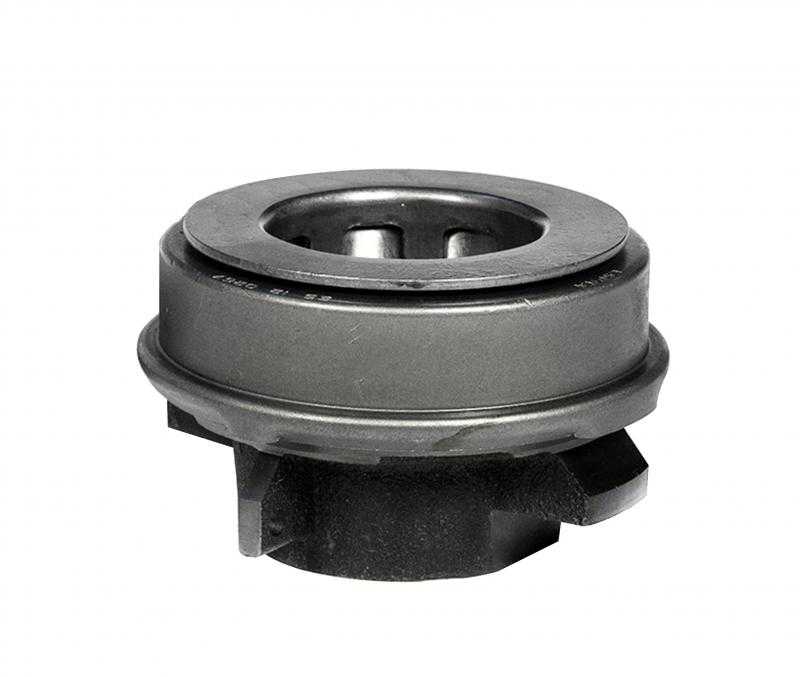

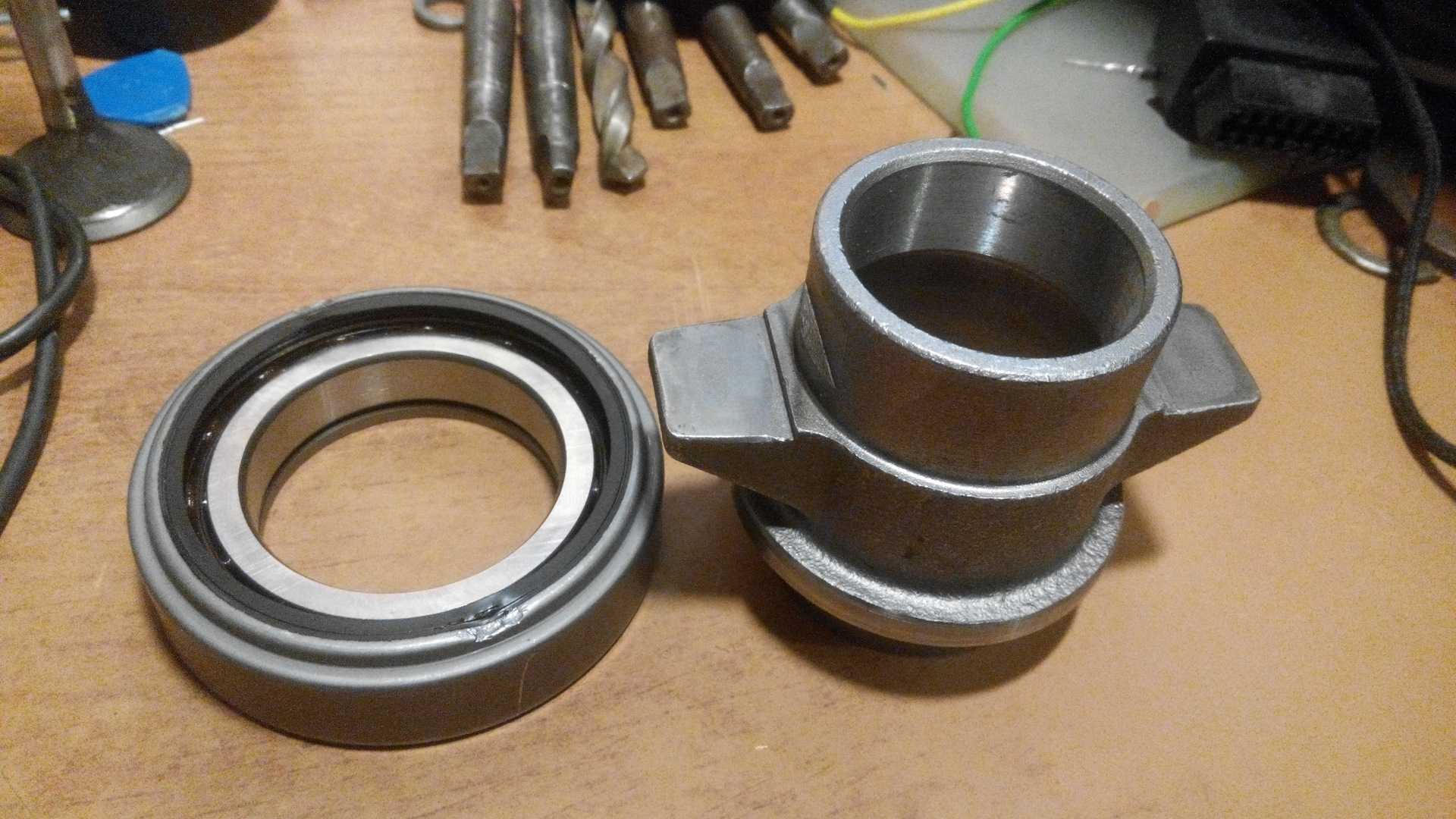

Выжимной подшипник на автомобиле УАЗ Патриот имеет самую простейшую конструкцию и представляет собой обычный шариковый элемент, который выполняет довольно важную функцию. На сегодня известны подшипники сцепления, имеющие гидравлическое управление, что улучшает функциональность данного узла, но на УАЗ Патриот устанавливают обычные изделия, что позволят удешевить модификацию автомобиля.

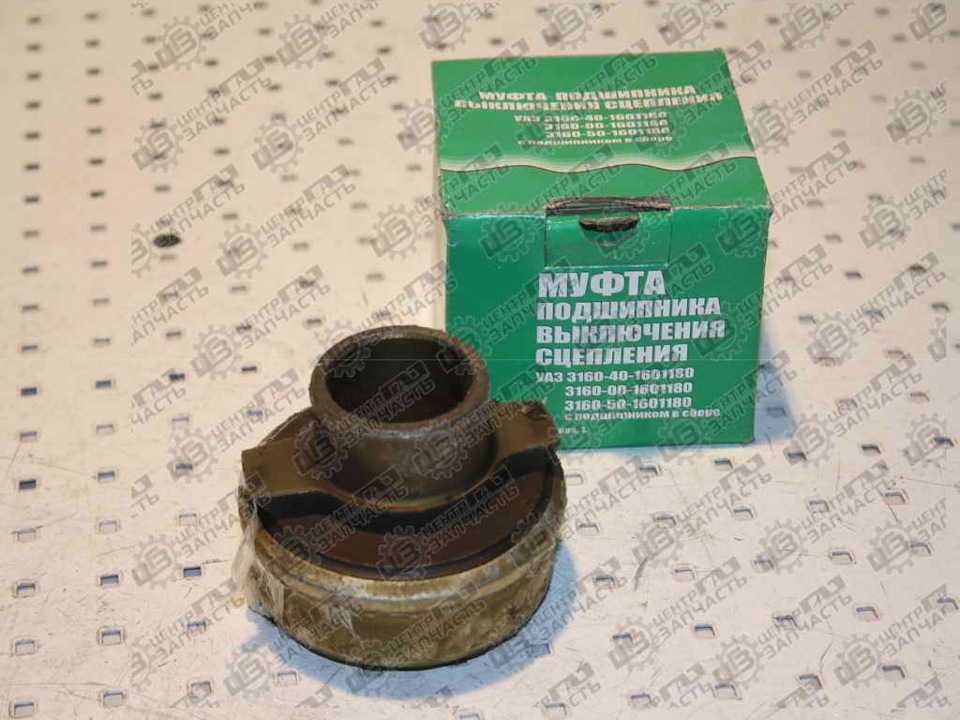

Стоимость выжимного для УАЗ Патриот обычно составляет от 800 до 1200 рублей, что зависит от фирмы производителя. Но нет смысла платить больше, если деталь производства Ульяновского завода зарекомендовала себя с хорошей стороны. Конечно же, срок службы изделия не составит 100 тысяч км пробега, но до 30-40 тысяч км подшипник проходит.

Принцип функционирования изделия достаточно прост и заключается он в возможности обеспечения момента соединения и разъединения дисков сцепления, что происходит в момент нажатия на педаль водителем. Ведомый диск поджимается к маховику за счет нажимного диска, что собственно и способствует включению сцепления. На нажимной диск воздействует давление от диафрагменной пружины, а на ее внутренние лепестки воздействует выжимной подшипник. В движение данный элемент приводится за счет вилки сцепления.

В ходе эксплуатации данный элемент выходит из строя, что требует проведения его замены. Но для начала определим признаки, свидетельствующие о выходе из строя выжимного подшипника на УАЗ Патриот.

Признаки неисправности

Главным признаком неисправности данного элемента является характерный стук при нажатии на педаль сцепления. В случае, когда же этот стук возникает в летние периоды, то — это 100% гарантия необходимой в последующем замены подшипника. В зимние периоды стук может быть вызван по причине изменения размеров самого элемента. При нагревании стук должен исчезать.

Основной причиной выхода из строя данного устройства является воздействие неравномерных нагрузок в момент выжатого сцепления. В таком случае не рекомендуется передвигаться в автомобиле с долго выжатым сцеплением на скорости, ведь в таком случае необходимость его замены ускорится. Продолжительность службы устройства зависит от характера эксплуатации автомобиля, поэтому если неправильно пользоваться сцеплением, то в ближайшем будущем не избежать необходимости замены выжимного.

Замена

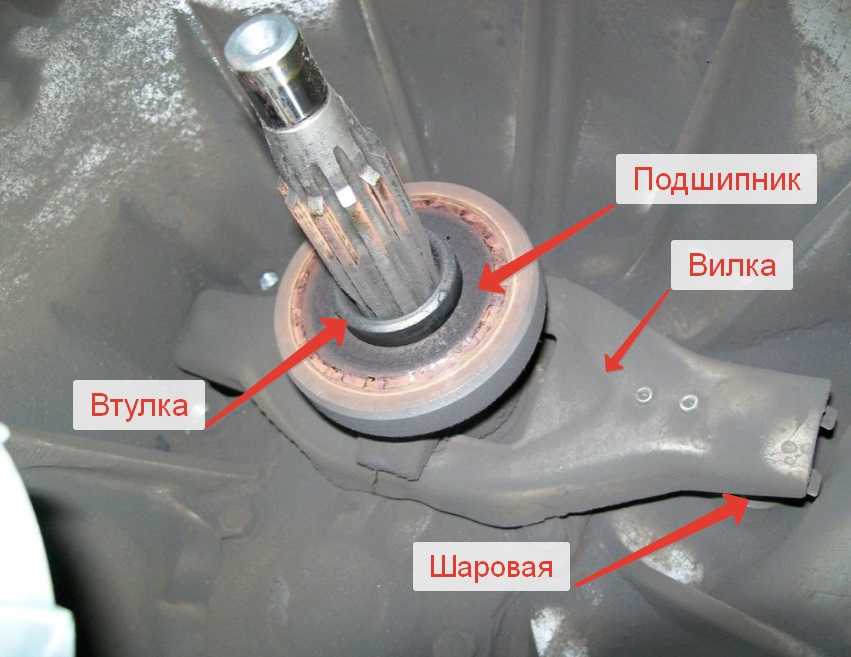

На схеме ниже представлен выжимной подшипник внедорожника УАЗ Патриот, где показано его расположение на направляющей втулке 4. Под номером 2 указана вилка выключения сцепления, которая опирается на шаровую опору, ввинченную в картер устройства.

Чтобы демонтировать изделие, потребуется выполнить такие действия:

Автомобиль УАЗ патриот следует установить на смотровую яму.
Демонтировать коробку передач.
Рукой нужно оттянуть изделие вперед по направляющей втулке вместе с вилкой.
После этого нужно снять вилку с шаровой опоры, осуществив ее сдвигание к себе.

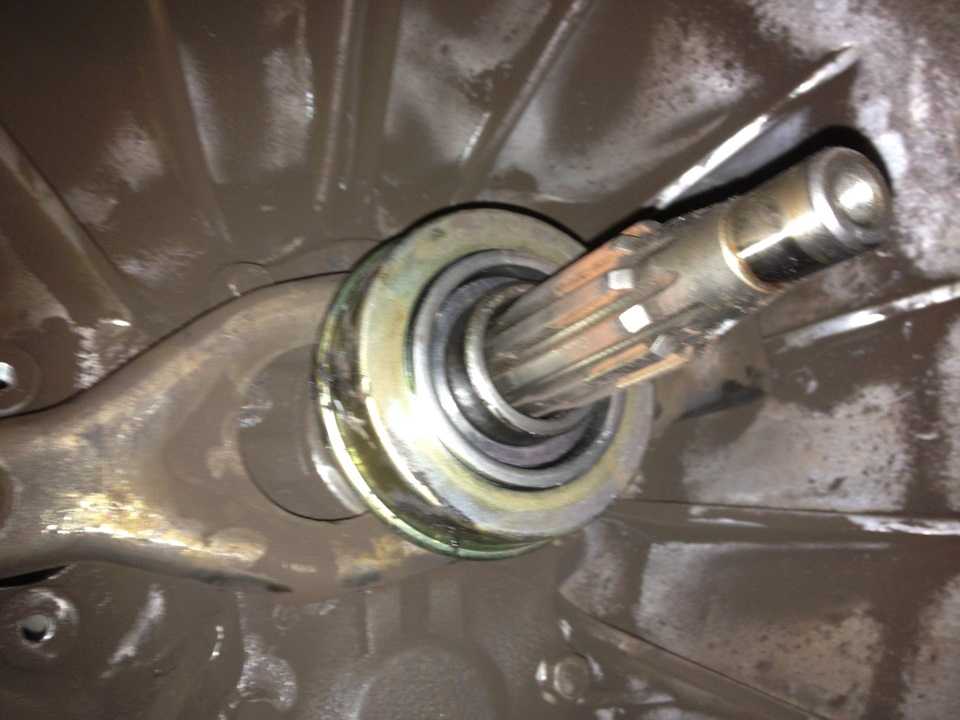

Выжимной подшипник на внедорожнике УАЗ Патриот извлекается вместе с вилкой. После этого из вилки нужно извлечь муфту с подшипником. В муфте имеется два специальных паза, фиксирующих ее в вилке (ниже показано стрелкой).

После извлечения изделия следует тщательно провести осмотр вилки

Присутствие следов износа, сколов и прочих дефектов недопустимо, поэтому в таком случае ее нужно заменить.
В момент сборки устройств важно нанести смазку типа Литол-24 на направляющую втулку.
Смазку также нужно нанести на внутреннюю часть муфты и на опору вилки в месте контактирования изделия с толкателем.
Теперь можно в вилку установить новый подшипник с муфтой и надеть удерживающую пластину.
Вилка с муфтой подшипника устанавливается на направляющую втулку крышки.

После этого осуществляется установка извлеченных деталей в порядке обратном снятию.

На этом замена выжимного подшипника на внедорожнике УАЗ Патриот закончена и, как видно, в этом нет ничего сложного. Самое сложное — это демонтаж коробки передач, но об этом подробнее можно узнать из соответствующего раздела данного сайта. Следите за состоянием данного устройства, чтобы в один момент он не подвел вас в дороге.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

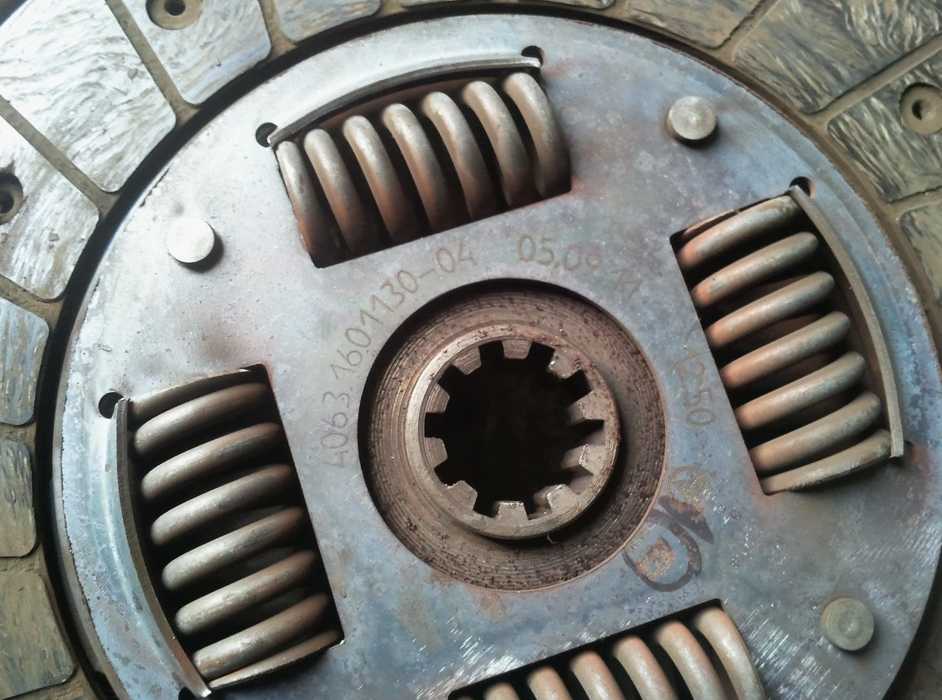

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Проблема свиста в выжимном подшипнике

Одной из распространенных проблем, с которой сталкиваются владельцы УАЗ Буханка, является свист в выжимном подшипнике. Эта проблема может быть очень раздражающей и требует быстрого решения.

Если вас пооблагодарили за предыдущие сообщения, то, возможно, вам уже приходилось сталкиваться с этой проблемой. Если нет, то вам пригодится информация из этой статьи.

Причины возникновения свиста

Прежде чем перейти к решению проблемы, необходимо выяснить, почему свистит выжимной подшипник. Возможные причины могут быть разные:

• Износ выжимного подшипника. Если он старый и изношенный, то свист может появляться.
• Неправильная установка. Если подшипник был неправильно установлен при замене, то может возникнуть свист.
• Погнутый диск сцепления. Если диск сцепления погнулся, то также может возникать свист.
• Высокая температура. При перегреве выжимного подшипника также может возникать свист.

Как исправить проблему свиста

Существует несколько способов решить проблему свиста в выжимном подшипнике УАЗ Буханка:

1. Заменить выжимной подшипник. В случае износа подшипника, его необходимо заменить на новый.
2. Проверить правильность установки. Если подшипник был неправильно установлен, его нужно правильно установить и закрепить.
3. Заменить погнутый диск сцепления. Если диск сцепления погнулся, его нужно заменить.
4. Охладить выжимной подшипник. Если свист появляется из-за перегрева, можно попробовать охладить подшипник.

Важно помнить, что если у вас возникла проблема свиста в выжимном подшипнике, то лучше обратиться за помощью к специалистам или посетить форумы и клубы по ремонту УАЗ Буханка, где другие пользователи смогут поделиться своим опытом и решить данную проблему. Также важно помнить, что ремонт автомобиля должен проводиться с соблюдением всех правил и инструкций

В случае сомнений или непоняток, лучше обратиться к профессионалам, чтобы избежать дополнительных проблем

Также важно помнить, что ремонт автомобиля должен проводиться с соблюдением всех правил и инструкций. В случае сомнений или непоняток, лучше обратиться к профессионалам, чтобы избежать дополнительных проблем

Типы привода сцепления

Механизмом сцепления нужно управлять, чтобы подключение/отключение трансмиссии от двигателя происходило в нужный момент. Для управления сцеплением есть разные конструкции: Механические, Гидравлические, Пневматические и Электрические.

Механический привод сцепления широко использовался в начале и в середине 20 века. Основное его преимущество – дешевизна и простота. А минусом является большое количество трущихся деталей, которые могут выйти из строя.

Принцип действия механического привода прост: при нажатии на педаль с помощью рычажной передачи трос натягивается и тянет за собой вилку выключения сцепления, которая через муфту и подшипник сжимает пружину — сцепление выключается. Возврат педали производится пружиной. Регулировка свободного хода педали, а также компенсация износа фрикционных накладок на дисках производится с помощью регулировочной гайки, расположенной на конце троса.

Механический привод выключения сцепления

Гидравлический привод сцепления пришел на смену механическому. В гидравлическом приводе сцепления используется принцип передачи усилия с помощью несжимаемой жидкости. Устройство привода не очень сложное. Состав привода: Педаль сцепления, Главный цилиндр, Рабочий цилиндр, Магистраль гидропривода и Бачок с рабочей жидкостью.

Гидропpивод выключения сцепления автомобилей семейства УАЗ–31512: 1 – кpышка; 2 – фильтp-сетка; 3 – бачок; 4 – гидpотpубка; 5 – главный цилиндp пpивода сцепления; 6 – пеpепускное отвеpстие; 7 – компенсационное отвеpстие; 8 – шайба; 9,18,21,26 – пpужины; 10 – внутpенняя манжета; 11 – штуцеp; 12 – поpшень главного цилиндpа; 13 – наpужная манжета; 14 – защитный колпак; 15 – толкатель главного цилиндpа; 16 – ось педали; 17 – вилка; 19 – педаль; 20 – муфта; 22 – шаpовая опоpа; 23 – вилка выключения сцепления; 24 – гидpошланг; 25 – pабочий цилиндp; 27 – колпачок; 28 – пеpепускной клапан; 29 – манжета; 30 – поpшень pабочего цилиндpа; 31 – толкатель; 32 – колпак; 33 – контpгайка; 34 – ввеpтная часть толкателя

Гидpопpивод выключения сцепления автомобилей семейства УАЗ–3741: 1 – бачок; 2 – главный цилиндp; 3, 5 – гидpотрубки; 4 – соединительная муфта; 6 – педаль; 7 – гидpошланг; 8 – pабочий цилиндp; 9 – пружина

На некоторых автомобилях применяется вакуумный либо пневматический усилитель привода. Его установка облегчает управление автомобилем.

Дополнительное руководство по замене сцепления на УАЗ Патриот

Сложность с заменой сцепления когда-нибудь настигнет владельца УАЗа. При данных условиях начинают ломать голову насчёт качественного сцепления, который можно установить. Предоставляем вам дополнительное руководство по замене сцепления на автомобиле УАЗ Патриот.

В лучшем случае при повреждении сцепления сменить нужно весь набор, то есть диски, маховик, подшипник отключения. Профессионалы советуют также менять несущий подшипник маховика. Может произойти немедленно ещё один ремонт, если вы надумайте сохранить деньги и сменить только известный и нажимной шкив.

Вам понадобятся:

• Монтировка
• Отвёртка длинная
• Оправка
• Набор гаечных ключей

Что  нужно сделать

Обязательно машину лучше загнать на асфальтированную площадку. Следуя требованиям производителей авто, осуществляется демонтаж КПП совместно с кожухом СС. По направляющей сместите подшипник отключения СС вперёд. Далее демонтируется вилка отключения одновременно с шаровой основой и подшипник отключения. Визуально осмотрите муфту с подшипников, которая демонтируется из вилки.

Особенно рассмотрите положение связи с муфтой подшипника, основой вилки и механизмом поршня действующего цилиндра. На вилке обязательно не следует присутствовать признакам автоматических дефектов и остальных искажений или вам будет нужна замена элемента. Осуществите установку оправки перед откручиванием винтов, крепящие нажимной шкив.

Проводим это, с намерением во время демонтажа нажимного шкива известный компонент по ошибке не слетел. Придерживайте маховик от прокручивания, следом открутите шесть винтов, которые кожух нажимного шкива к маховику. После проведите демонтаж шкивов СС. Произведите визуальный осмотр компонентов после демонтажа на объект искажения и автоматических влияний. При условий, что на известном шкиве обнаружены какие-нибудь искажения, включая пробоины, то это не разрешается.

Ещё осуществите контроль фрикционных накладок. Сменяется известный шкив в той ситуации, если плоскость компонентов залита маслом или места объединения стали слабее. Потом следует осуществить диагностику надёжности закрепления демпферных пружинок, находящиеся в гнёздах ступицы известного шкива. При условии если эти пружины дали сбой либо они спокойно меняют местоположение, то шкив тоже необходимо заменить. Замена нажимного шкива машины производится в сборке, если вы разглядите ослабление заклёпочного объединения компонентов кожуха и самого диска.

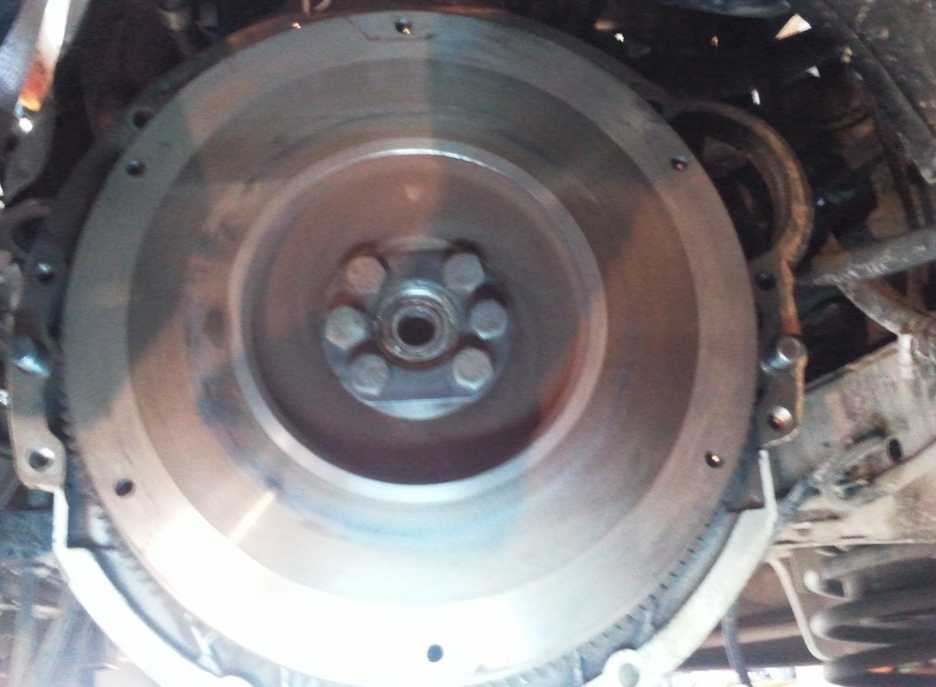

В этот момент нужно взвесить качество и диафрагменной пружинки, тогда, когда на ней обнаружены признаки дефектов механики, то она уже не может быть использована. Места соединения пружинки с подшипником обязаны находиться в одном разделе и не должны иметь дефекты. Оцените после действующей области маховика и плиты шкива. На данных компонентах не разрешено наличие пробоин, углублений и различных признаков истирания. Весь мусор сдувается с маховика, далее разрешено применять компрессор. Демонтируется этот маховик для замены подшипника.

Несущий подшипник деформируется в разных ситуациях, либо этот элемент через некоторое время может зависнуть, что плохо повлияет на работу первичного вала. С помощью бородка выбиваем опорный подшипник. Запрессуйте новоявленный элемент так, чтобы она точно была установлена, утвердитесь в этом. Не нагружайте этот компонент ударными нагрузками, в особенности ударами молотка, в этом случае для запрессовки воспользуйтесь оправкой. Собственно до установки новой СС нужно исполнить контроль лёгкости смены расположения ведомого шкива по шлицам КПП УАЗ Патриот.

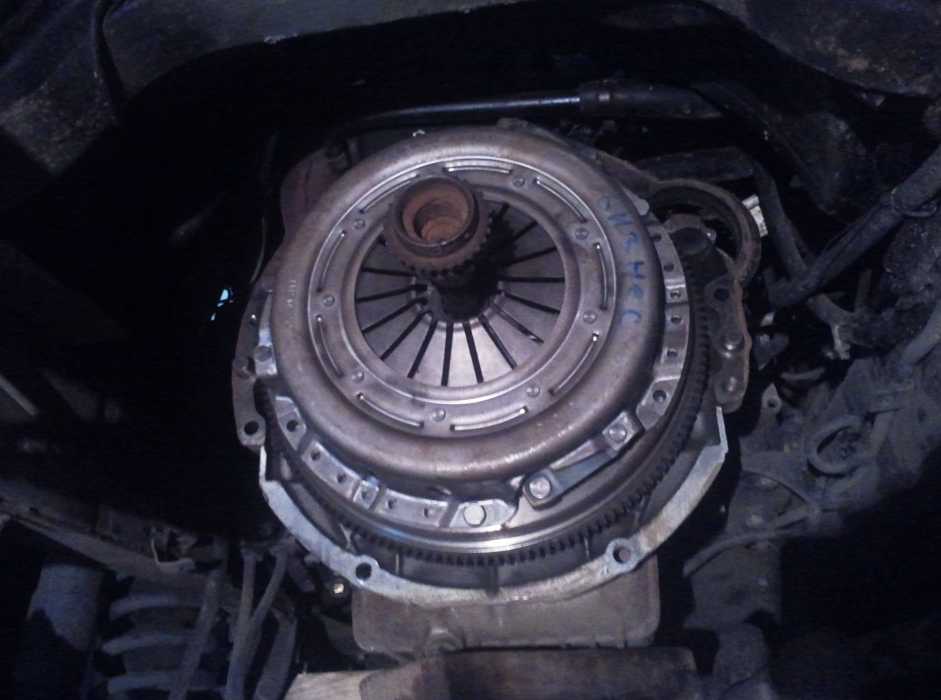

Замените поломанные элементы на новые и устранить причины заеданий. Маховик возвращаем на своё место и устанавливаем, потом осуществляем установку пыльника и кожуха СС. Устанавливаем на место стартер. Выполнив предыдущие пункты, начинаем устанавливать ведомый шкив, используя оправку. Устанавливаем нажимной шкив и закручиваем все винты

Уделите своё внимание тому, что закручивание болтов должно придерживаться размеренности остановки. До монтажа коробки скоростей союзно с кожухом промойте направленную втулку подшипника консистентной смазкой

Этой же смазкой промойте внутреннюю твердь муфты подшипника отключения, а также несущие глади вилки в области объединения компонента с кулачковой конструкцией поршня. Выполнив эти действия, можно устанавливать муфту на место, как и вилку, все пластины и КПП. После всего действия замены сцепления завершается. Главное — убедитесь в его работоспособности: выкручиваем винты закреплённого кожуха, демонтируем шкивы, старый подшипник выбиваем и устанавливаем нажимной шкив.

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

1. Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
2. Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
3. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

1. Свободный ход больше допустимого предела. Необходимо произвести регулировку.
2. Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
3. Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
4. Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
5. Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
6. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Регулировка свободного хода

Эта величина определяется как расстояние, на которое перемещается педаль, не встречая сопротивления, и не вызывает включения (отключения) муфты. Свободный ход регулируется после замены механизма или износа дисков. Привод выключения сцепления состоит из рабочего цилиндра и вилки выжимного подшипника. Корпус РЦС расположен на колоколе коробки передач и закреплен двумя болтами. Толкатель и вилка находятся внутри защитного устройства.

Величина свободного хода регулируется изменением длины штока при снятом цилиндре.

Для настройки необходимо выполнить действия:

• демонтировать рабочий цилиндр сцепления и извлечь толкатель;
• ослабить контргайку и открутить (закрутить) шток не более чем на 5 мм;
• толкатель установить на место и собрать РЦС.

По причине того, что регулируемый узел снаружи не виден, при неправильной настройке придется снова проводить демонтаж рабочего цилиндра.

Комплект Sachs для внедорожника

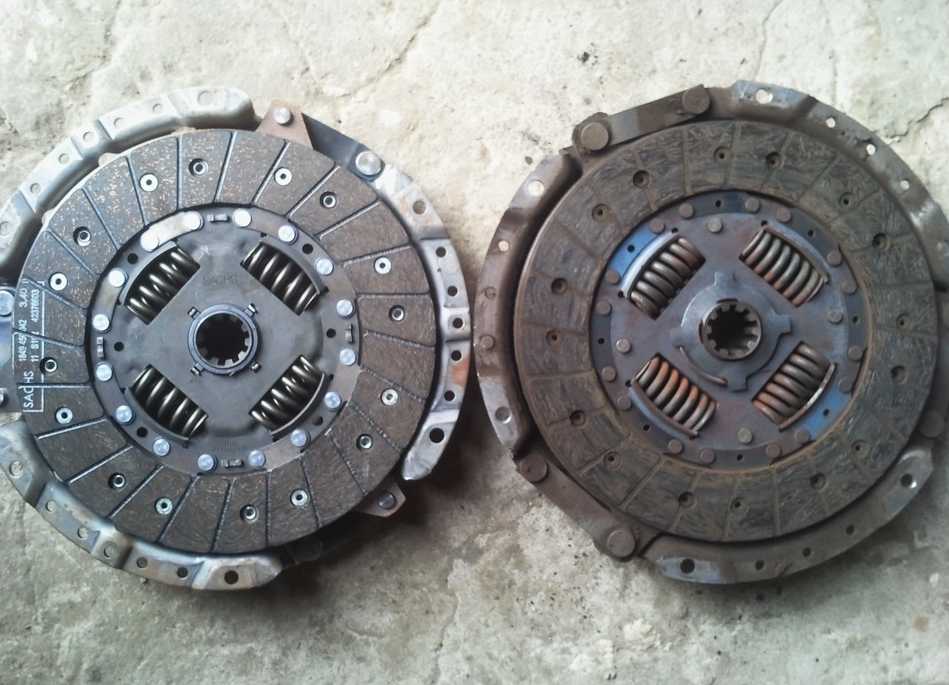

Не все знают, для УАЗ Патриот, оснащенного дизельным силовым агрегатом Ивеко F1А самым оптимальным сцеплением остается механизм, поставляемый компанией Sachs. Обозначенный нами комплект имеет, пожалуй, самый лучший механизм корзины сцепления, обусловлено это наиболее лучшим показателем, когда диск сцепления прижимается в обязательном порядке к маховику, а это по цепочке позволяет увеличить обороты, что просто невозможно на механизме, установленном штатно, обусловлено и чрезмерной мягкостью хода.

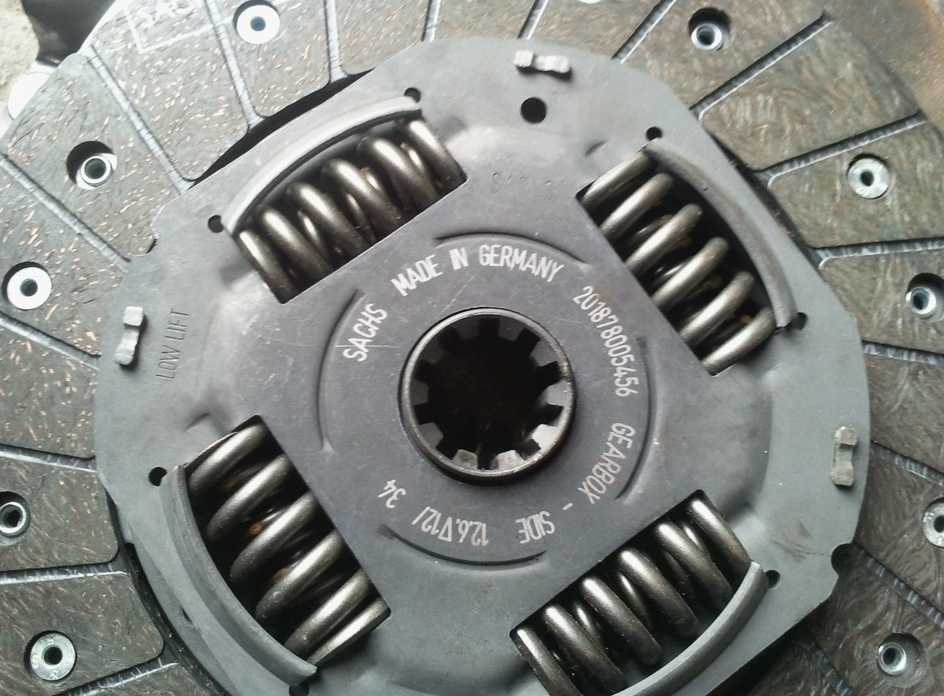

Такое сцепление производится в Германии, отсюда и неприлично высокая стоимость, ведь она за комплект составляет свыше 10 тыс. росс. рублей. Не все владельцы Patriot дизельной или бензиновой версии, готовы потратить столько средств на механизм, который по истечении определенного времени все равно предстоит менять. В особенности это касается, если рассматриваемый нами автомобиль эксплуатируется активно в суровых условиях Российского бездорожья, в которых даже высококачественные германские детали подвергаются ускоренному износу

Положительные стороны комплекта-сцепления на УАЗ Патриот, при этом неважно, стоит дизель Ивеко F1А или 409 двигатель, работающий на 92-ом бензине:

• Во время активной работы механизма отсутствуют какие-либо посторонние шумы.
• Всегда педаль имеет довольно мягкий ход.
• Так называемый ресурс работы составляет порядка 80-100 тыс. км пробега машины.

Что касается отрицательных сторон, то она всего-навсего одна: слабый прижим диска корзиной, такой дефект появляется лишь после того, как ресурс сцепления завершен.

Причины износа сцепления УАЗ Патриот
