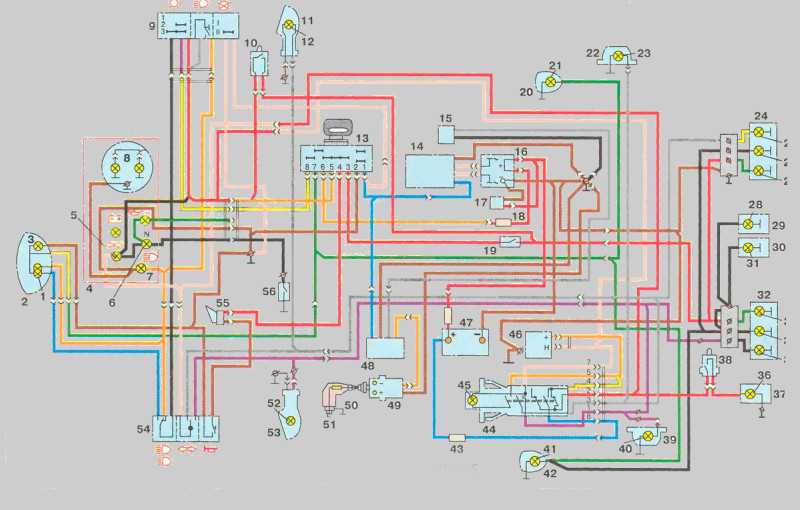

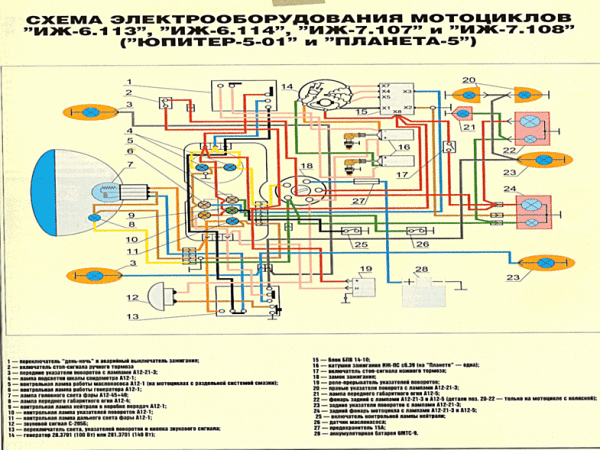

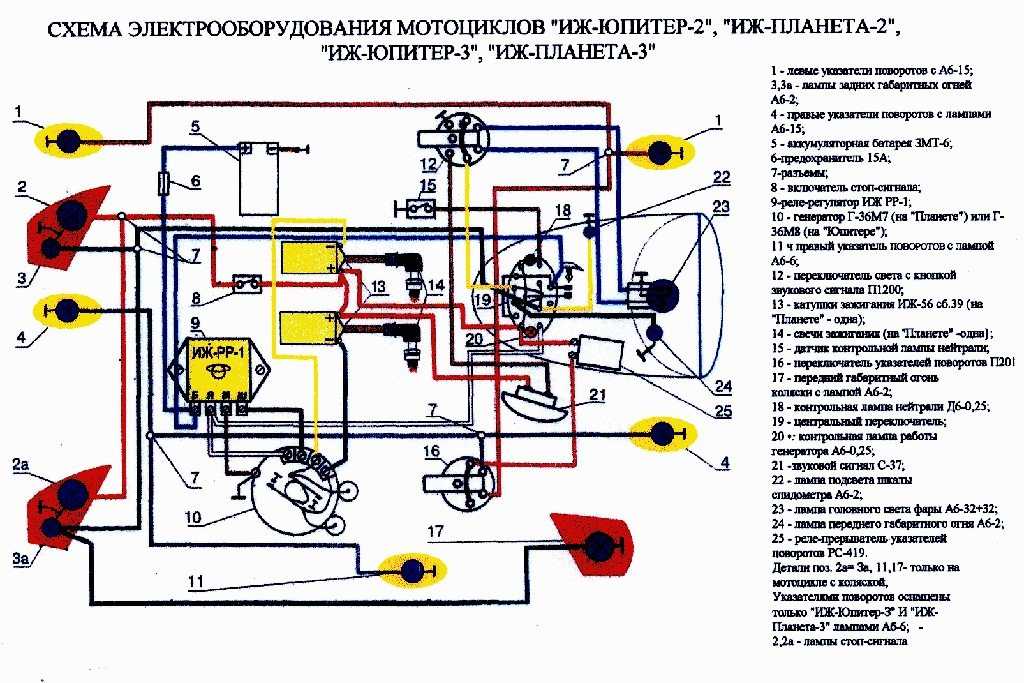

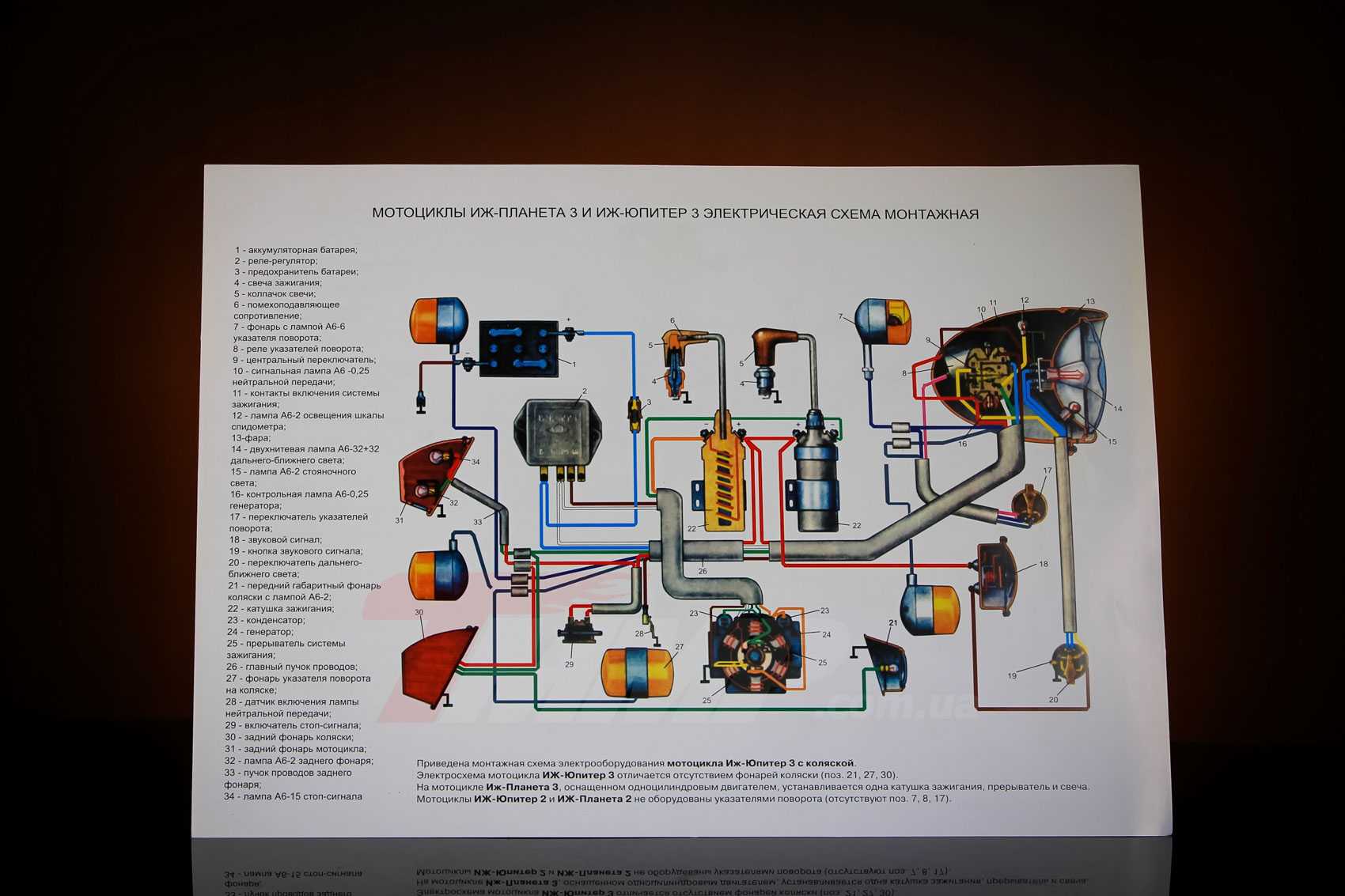

Схема проводки Иж планета — 5, как определить неисправность

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

Но обратите особое внимание на то, что схема электрооборудования рассчитана не только на 12 вольт, есть еще высоковольтный кабель (соединяющий катушку и свечу) обычным омметром его не проверишь. В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи

Сейчас подробно о главных узлах проводки Иж планета

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

На генератор Иж Планета 5 монтируют диодной мост для выпрямления тока и регулятор напряжения собранные одним блоком (в руководствах по схемам электропроводки Иж Планета их даже не выделяют).

Возможные поломки в данном узле:

1. Пробой или обрыв катушек. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
2. Выход из строя диодного моста — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
3. Выход из строя регулятора напряжения. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

1. Механическое повреждения — корпуса, пластин, вытекание электролита.
2. Потеря плотности электролита — определяется замером с помощи ареометра.
3. Замыкание пластин в банках — выявляется замером сопротивления.
4. Возможно не правильное подключение минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

1. Обгорание контактов прерывателя — определяется визуально.
2. Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
3. Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Используются обычные лампы накаливания, найти сгоревшую спираль нетрудно.

Элементы коммутации.

К ним относятся переключатели (дальний-ближний, повороты, стоп двигателя и т. п.) а также датчики тормоза и нейтрали и замок зажигания. Их легко можно «прозвонить» тестером, выяснив — какая контактная группа не работает.

К коммутации относится и электронное реле поворотов Иж. Его неисправность видна по отсутствию прерывания или вообще подачи напряжения на поворотники.

Как видно из всего вышесказанного проводка на Иж Планета без особых секретов и сложных элементов, все ее части легко диагностируются и ремонт не должен вызвать затруднений.

А теперь советуем посмотреть видео, в котором подробно и ясно показана сборка схемы иж планеты 5.

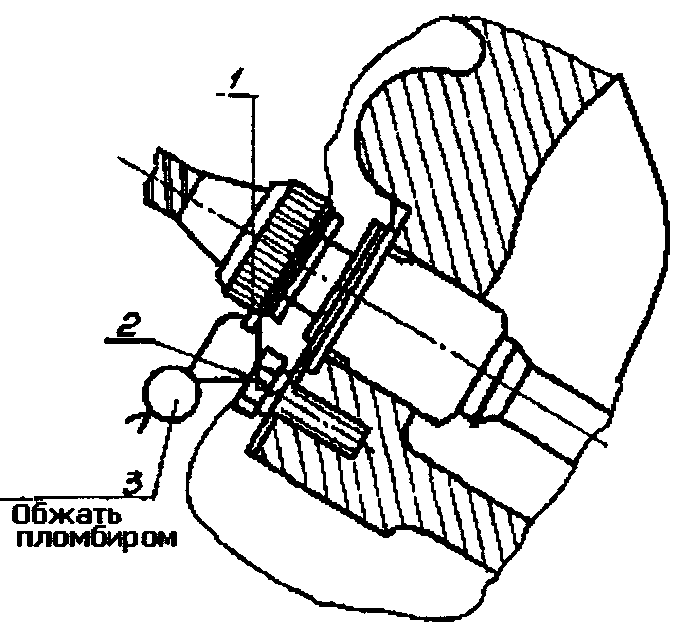

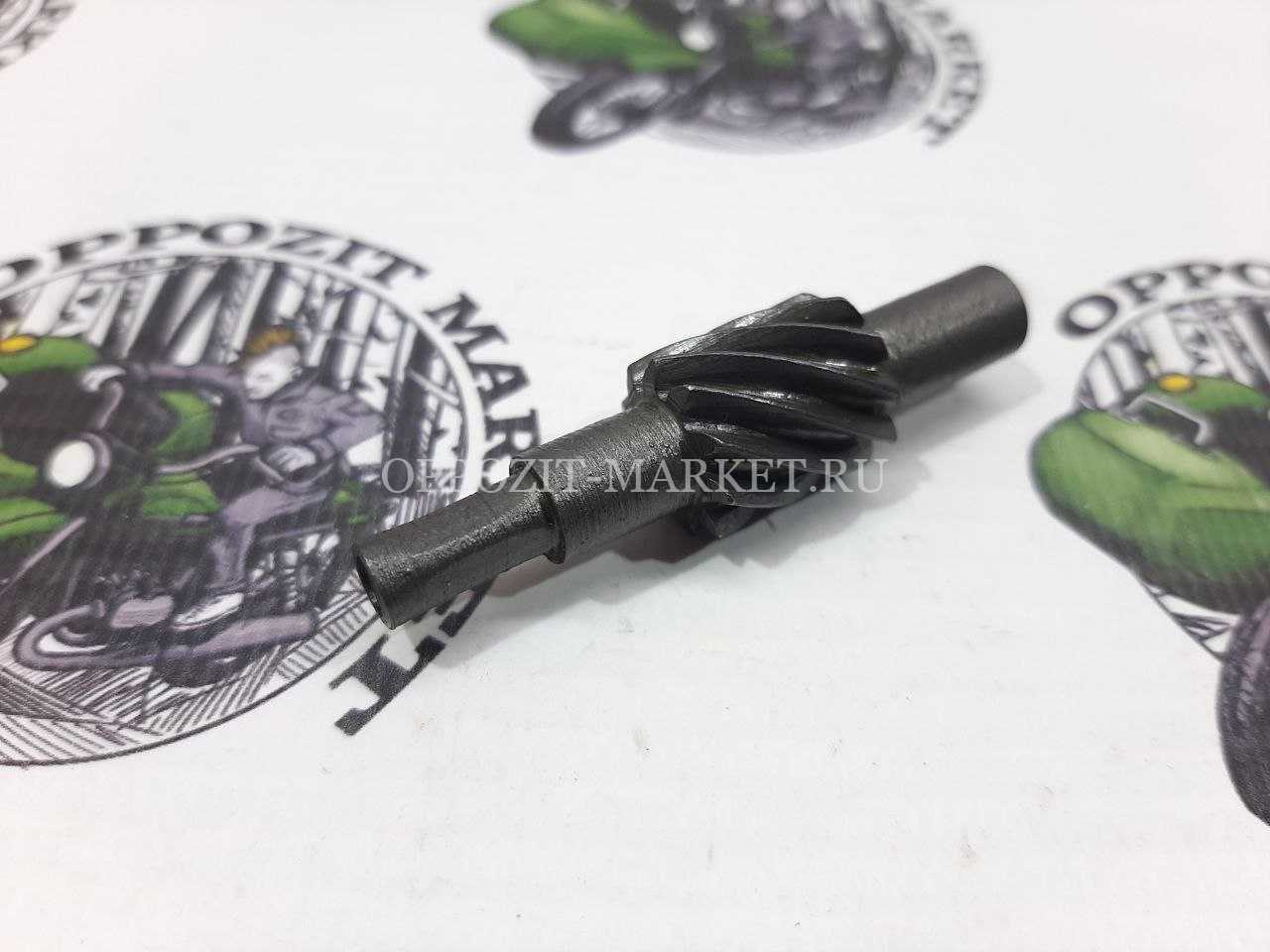

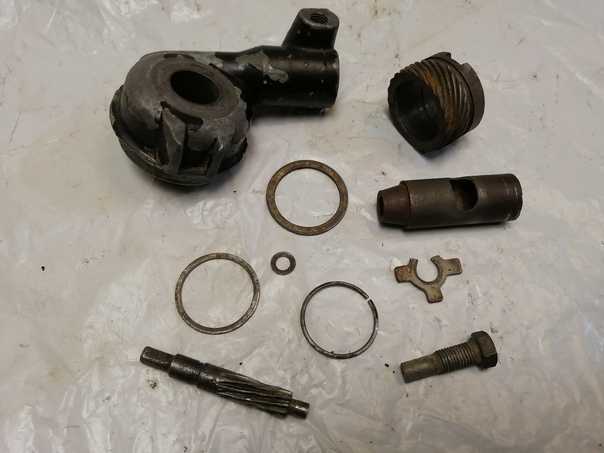

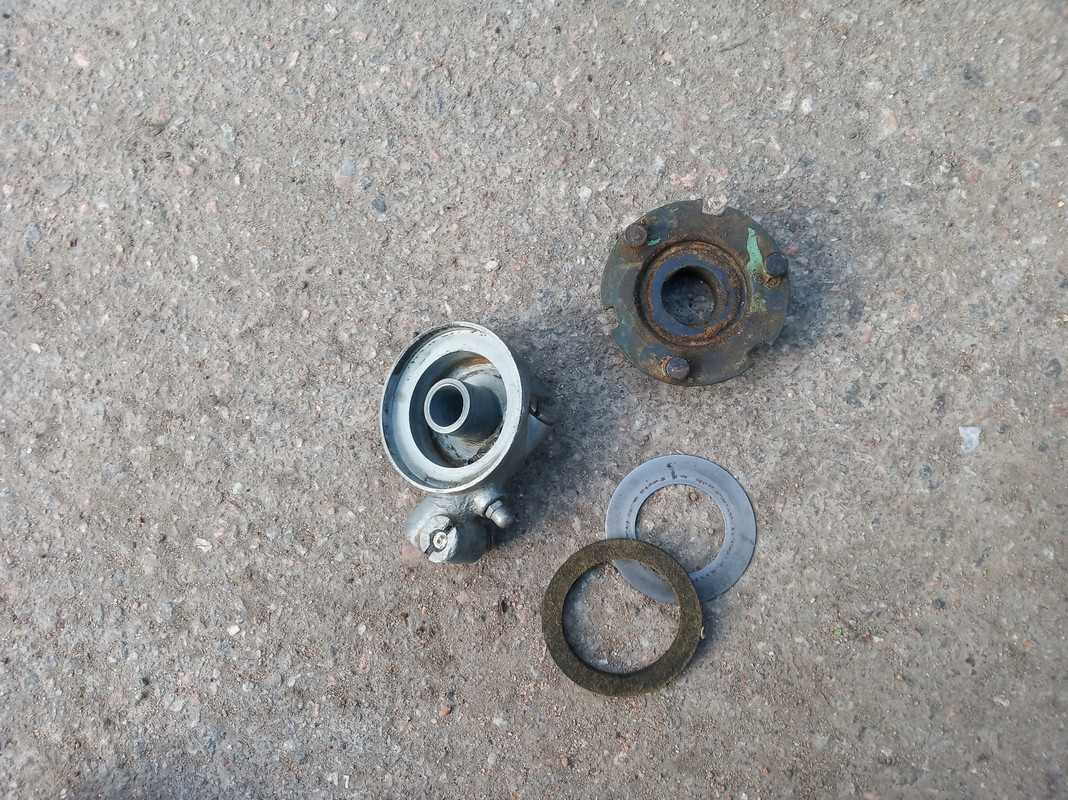

Изменение дизайна спидометра

Дизайн спидометра – это то, что мы видим каждый раз, когда садимся на свою Иж Планету 5. Поэтому его изменение может значительно влиять на общую атмосферу и внешний вид мотоцикла. В этом разделе мы рассмотрим несколько способов изменения дизайна спидометра.

1. Использование разных шрифтов

Один из самых простых способов изменить дизайн спидометра – это использование разных шрифтов для отображения скорости и других показателей. Выберите шрифт, который соответствует общему стилю вашей Иж Планеты 5 и подчеркнет ее индивидуальность.

2. Добавление графических элементов

Вы также можете добавить графические элементы к спидометру, чтобы сделать его более привлекательным. Например, вы можете добавить изображение вашего мотоцикла, логотип вашей команды или просто некоторые орнаменты. Главное – не перегрузить дизайн и сохранить его читаемость.

3. Изменение цветовой схемы

Цветовая схема спидометра также может быть изменена. Выберите такие цвета, которые соответствуют вашему предпочтению и общему стилю мотоцикла. Не забывайте о читаемости – скорость должна быть легко читаема на спидометре даже в условиях плохой освещенности.

4. Добавление подсветки

Подсветка спидометра – это еще один способ изменить его дизайн и сделать его более ярким и заметным. Вы можете добавить подсветку разных цветов или использовать эффект подсветки для отображения разных значений скорости.

5. Установка дополнительных индикаторов

Некоторые владельцы Иж Планеты 5 предпочитают добавить на спидометр дополнительные индикаторы, такие как тахометр или индикатор уровня топлива. Это может не только сделать спидометр более функциональным, но и изменить его общий вид.

Важно помнить, что любые изменения дизайна спидометра должны быть безопасными и не мешать чтению показаний. Перед внесением изменений рекомендуется проконсультироваться с профессионалами или тщательно изучить инструкции по изготовлению и установке дополнительных деталей

Улучшаем штатную систему

Систему зажигания можно улучшить и другими способами. Для этого нужно выявить, какие есть проблемы с проводкой. Они могут возникнуть в первичной цепи между катушкой и аккумулятором на 12 В или вызваны условиями эксплуатации. При визуальном осмотре первичной цепи можно выявить неполадки в соединениях, контактах и выключателе зажигания.

Но при попадании грязи и пыли в цепи увеличивается сопротивление в местах контактов, что влечет понижение напряжения с 12 Вольт до 7-8 Вольт. Этого напряжения не хватает, чтобы появился мощный разряд во вторичной обмотке катушки. В результате, на свече возникает заряд меньше 12 В, который плохо воспламеняет горючую смесь в цилиндрах. Обгоревшие контакты, замасленные свечи и АКБ с зарядом меньше 12 В еще более ухудшают искрообразование.

Штатная проводка после доработки

Решить эти проблемы помогают следующие меры:

1. Убираются штепсельные разъемы, и каждый проводок припаивается с помощью традиционной пайки, а затем изолируется.
2. Устанавливается дополнительный тумблер, который отключает всех потребителей, когда запускается двигатель. Таким образом, на катушки подается 12 вольтовое напряжение с аккумулятора (схема 1).
3. Переделать замок зажигания (ЗЗ) (схема 2). Нужно взять провод и припаять один его конец к разъему замка 4, который свободен, а второй к положительной клемме катушки. Штатный провод следует перепаять с клеммы 5 на клемму 6. После включения такого положения ключа, подача питания от аккумулятора на первичный контур осуществляется по упрощенной схеме.

Установка дополнительных приборов на ИЖ Планета 5

Установка дополнительных приборов на ИЖ Планета 5 может помочь вам улучшить функциональность и удобство использования вашего мотоцикла. Ниже приведены некоторые рекомендации по установке нескольких популярных дополнительных приборов.

1. Дополнительный спидометр

Установка дополнительного спидометра на ИЖ Планета 5 может быть полезна, если вам нужно отслеживать скорость более точно или если ваш основной спидометр не функционирует должным образом. Для установки дополнительного спидометра, вам понадобится следующее оборудование:

• Дополнительный спидометр
• Комплект монтажных крепежей
• Инструменты для установки (отвертки, ключи и т.д.)

Следуйте инструкции, прилагаемой к дополнительному спидометру, чтобы правильно установить его на ИЖ Планета 5. Обычно установка включает в себя прикрепление спидометра к рулевой колонке или части приборной панели, подключение кабелей и настройку показаний в соответствии с инструкцией.

2. Дополнительный тахометр

Дополнительный тахометр может быть полезен для отслеживания оборотов двигателя и поддержания оптимального уровня работы. Для установки дополнительного тахометра на ИЖ Планета 5 вам понадобится:

• Дополнительный тахометр
• Комплект монтажных крепежей
• Инструменты для установки (отвертки, ключи и т.д.)

Следуйте инструкции, прилагаемой к дополнительному тахометру, чтобы правильно установить его на ИЖ Планета 5. Обратитесь к руководству пользователя, чтобы узнать, как правильно подключить тахометр к электронике вашего мотоцикла и настроить его показания.

3. Дополнительный термометр

Установка дополнительного термометра на ИЖ Планета 5 может помочь вам отслеживать температуру двигателя и предупреждать о его перегреве. Для установки дополнительного термометра вам понадобятся:

• Дополнительный термометр
• Комплект монтажных крепежей
• Инструменты для установки (отвертки, ключи и т.д.)

Установка дополнительного термометра обычно включает в себя прикрепление его к блоку цилиндров или иному месту, где вы можете легко видеть его во время езды. Убедитесь, что перед установкой вы правильно подключили электрические провода согласно инструкциям производителя.

4. Дополнительные отсеки для хранения

Установка дополнительных отсеков для хранения может помочь вам держать мелкие предметы, такие как ключи, документы, мобильные телефоны и другие вещи, приемлемыми для хранения непосредственно на мотоцикле. Дополнительные отсеки для хранения различаются по размеру и крепежным механизмам, поэтому выберите то, что лучше всего подходит для ваших потребностей и вашей модели ИЖ Планета 5.

Установка дополнительных отсеков для хранения может быть несложной задачей, если вы следуете инструкции производителя и используете подходящий комплект монтажных крепежей. Отсеки для хранения обычно монтируются на рулевой колонке или на другой доступной части вашего мотоцикла.

Все вышеперечисленные дополнительные приборы могут быть полезными для улучшения вашего ИЖ Планета 5. Установка их может быть сделана самостоятельно или с помощью специалиста, если вам не хватает опыта или инструментов

Помните, что перед установкой дополнительных приборов важно познакомиться с инструкцией производителя и установить их правильным образом, чтобы гарантировать их надежную работу и безопасность

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

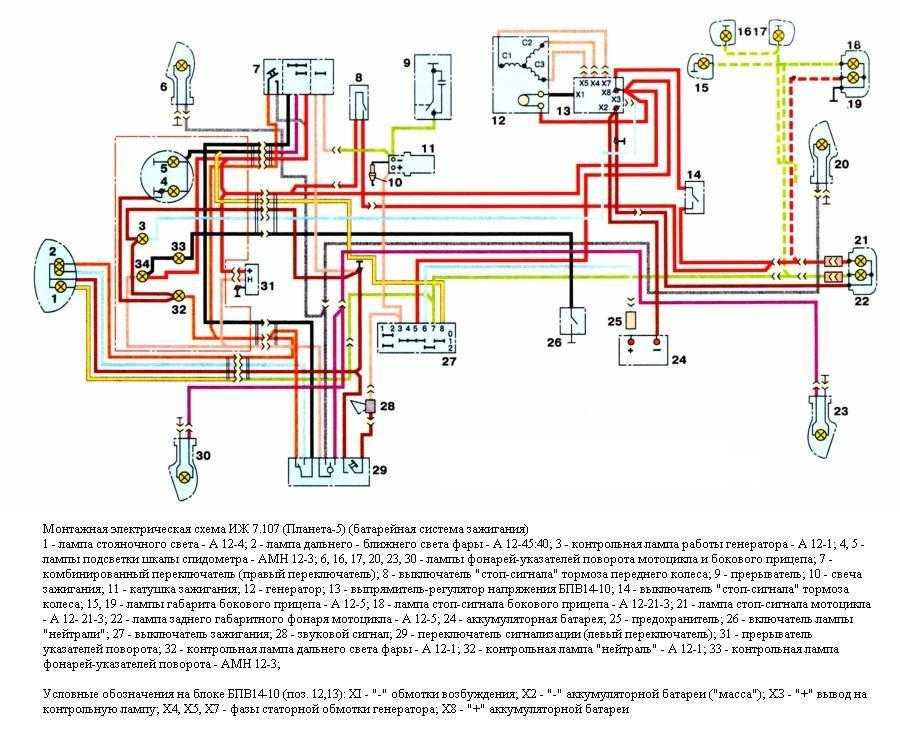

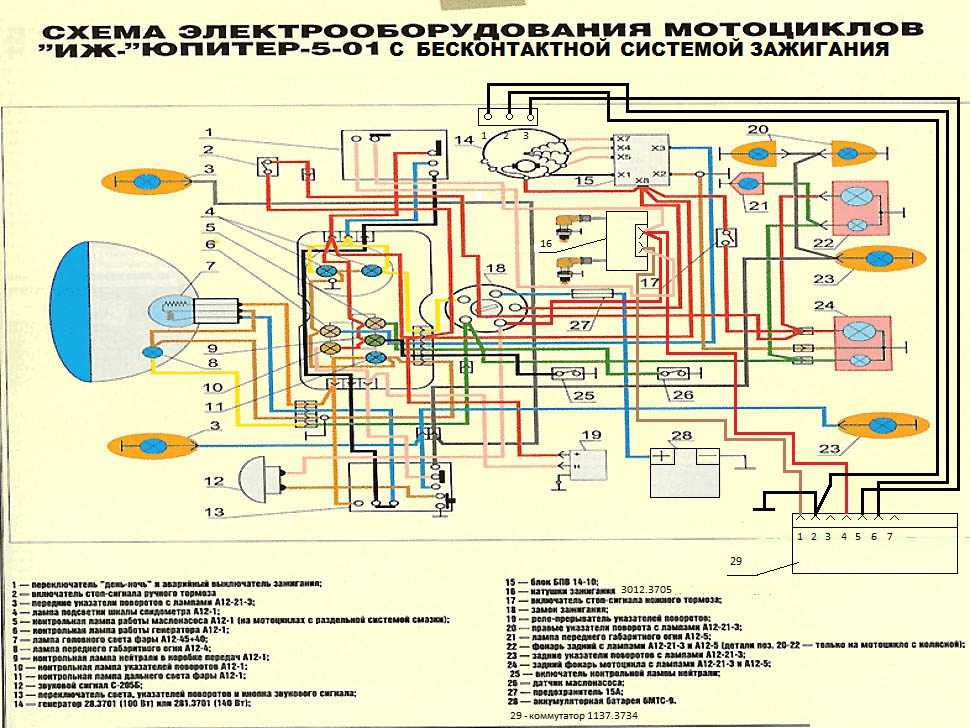

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

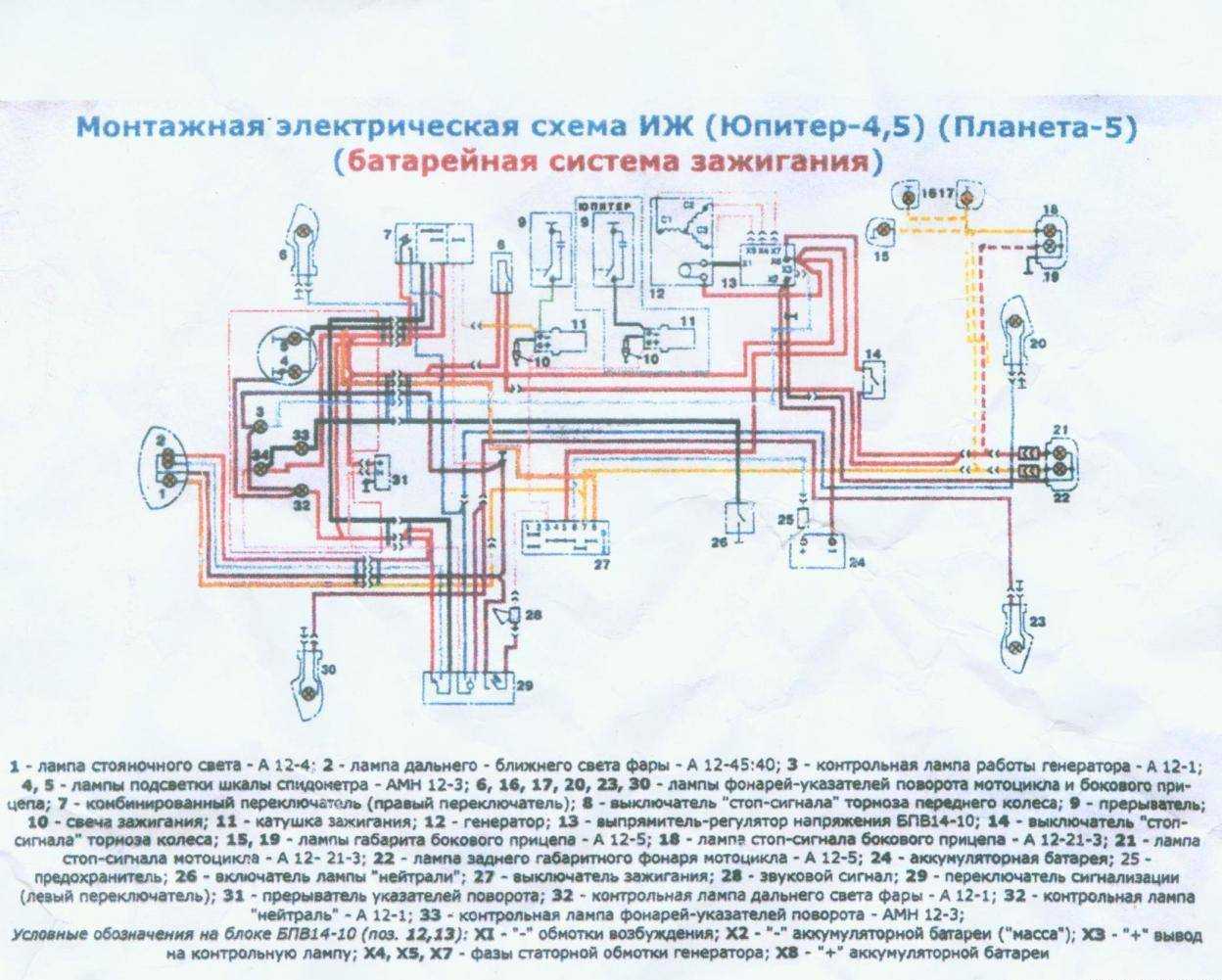

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Состав и параметры электрооборудования ИЖ Юпитер 5

Мотоцикл ИЖ Юпитер 5 производится с 1985 года по настоящий период на ОАО «Ижевские мотоциклы». Основой такой популярности модели является конструкция, хорошие технические характеристики и удачная схема электропроводки ИЖ Юпитер 5, позволяющая в отличие от предыдущего поколения использовать большое количество разнообразного электрооборудования.

Пятая модель Юпитера относится к среднему классу дорожных мотоциклов, может передвигаться по дорогам с различным покрытием и что очень важно, комплектоваться грузовым или пассажирским прицепом грузоподъемностью до 100 кг, немного уступая по загрузке мотоциклу Урал с коляской. К другим положительным свойства ИЖ Юпитер 5 следует отнести:

1. Мощный двигатель.
2. Ремонтопригодность (возможен ремонт своими руками даже в сельских условиях).
3. Экономичность в эксплуатации.
4. Доступная стоимость.
5. Качественная электрическая схема с мощным генератором.

Среди технических параметров мотоцикла следует выделить основные:

• мощность – 25,0 л. с.;
• объем мотора – 348 куб. см;
• вид смазки – совместный;
• наибольшая скорость – 125 (95 с прицепом) км/ч;
• топливо – бензин А76;
• охлаждение – воздушное;
• конструкция рамы – сварная трубчатая;
• напряжение электрооборудования – 12 вольт (источники АКБ, генератор).

Зажигание на ИЖ Юпитер 5 выполнено в контактном варианте через коммутатор с подключением к АКБ.

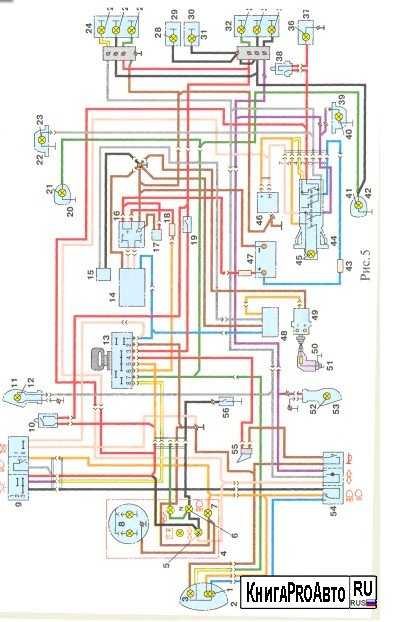

Схема проводки ИЖ Планета 5: особенности головного света, генератора и контрольных приборов

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

1. Приводить в движение мотоцикл «с толкача» – включив зажигание, владелец включал вторую передачу и собственными усилиями, толкая вперед мотоцикл, запускал двигатель;
2. Эксплуатация без АКБ была возможной в светлое время суток (для работы габаритных огней и света фары все же требовался аккумулятор).

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

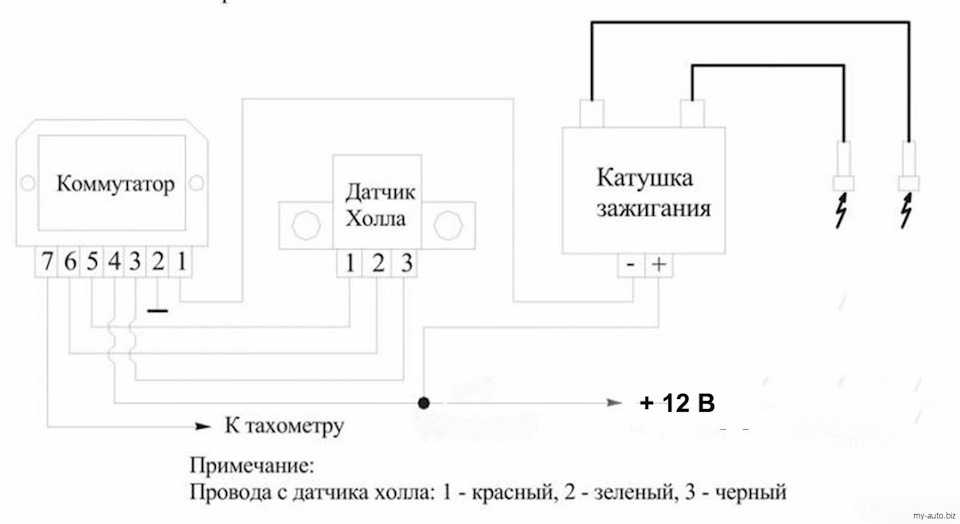

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

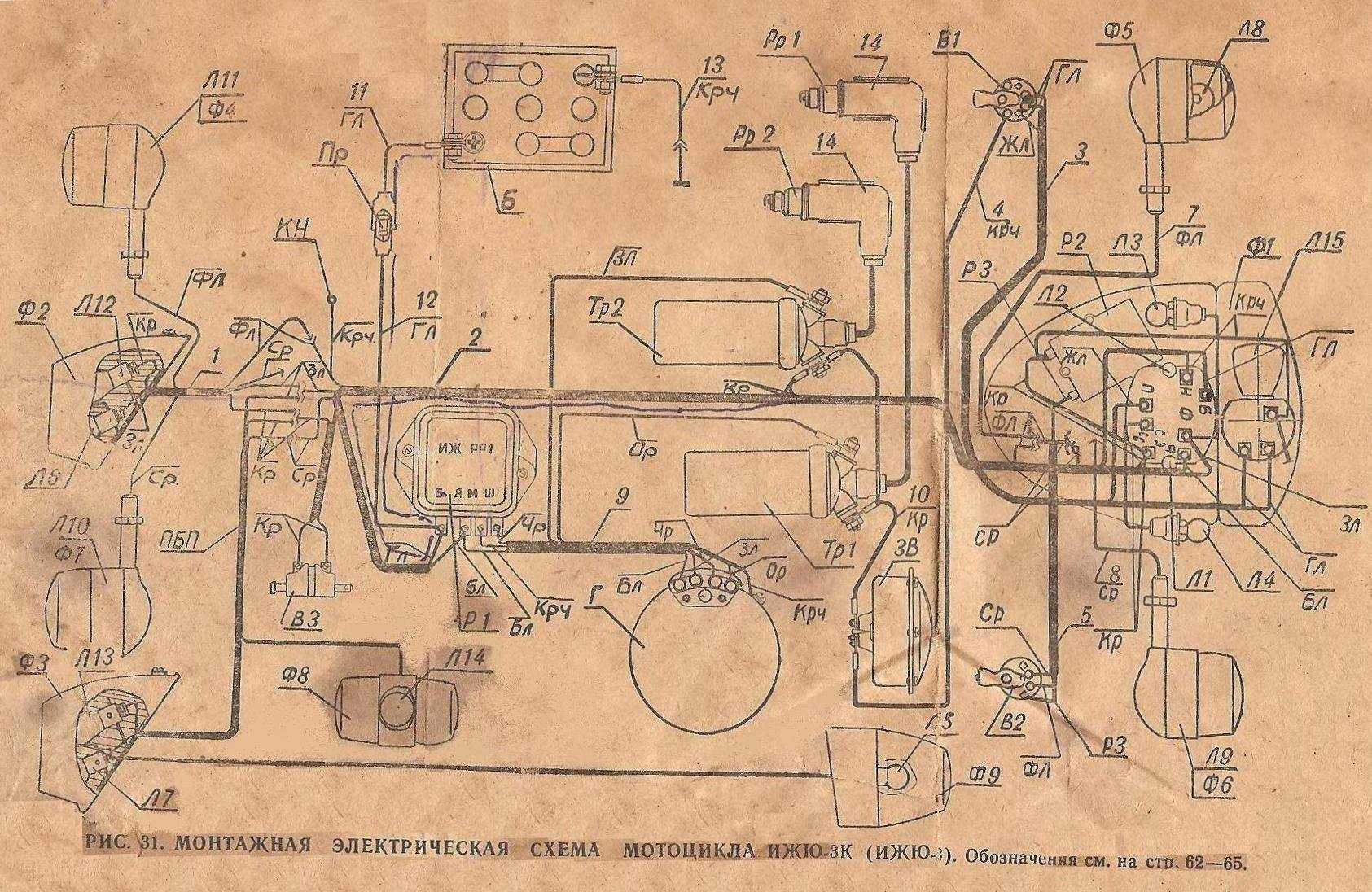

Технические характеристики[ | ]

• Габаритная длина 2 115 мм.
• Габаритная ширина 780 мм.
• Габаритная высота 1 025 мм.
• Клиренс 135 мм.
• Сухой вес мотоцикла 160 кг.
• Максимальная скорость 110 км/час.
• Ёмкость топливного бака 18 л.
• Запас хода по шоссе 400-450 км.
• Расход топлива по шоссе не более 4 литров на 100 км.
• Топливо: Бензин с автолом 10—18 в пропорции 25 : 1
• Преодолеваемый брод 300 мм.
• Двигатель Ход поршня 58 мм
• Диаметр цилиндра 61,75 мм
• Число цилиндров 2
• Рабочий объём двигателя 347 см3
• Степень сжатия 6,8
• Максимальная мощность 18 л. с.
• Охлаждение воздушное
• Система смазки совместная с топливом
• Тип карбюратора К-28Ж

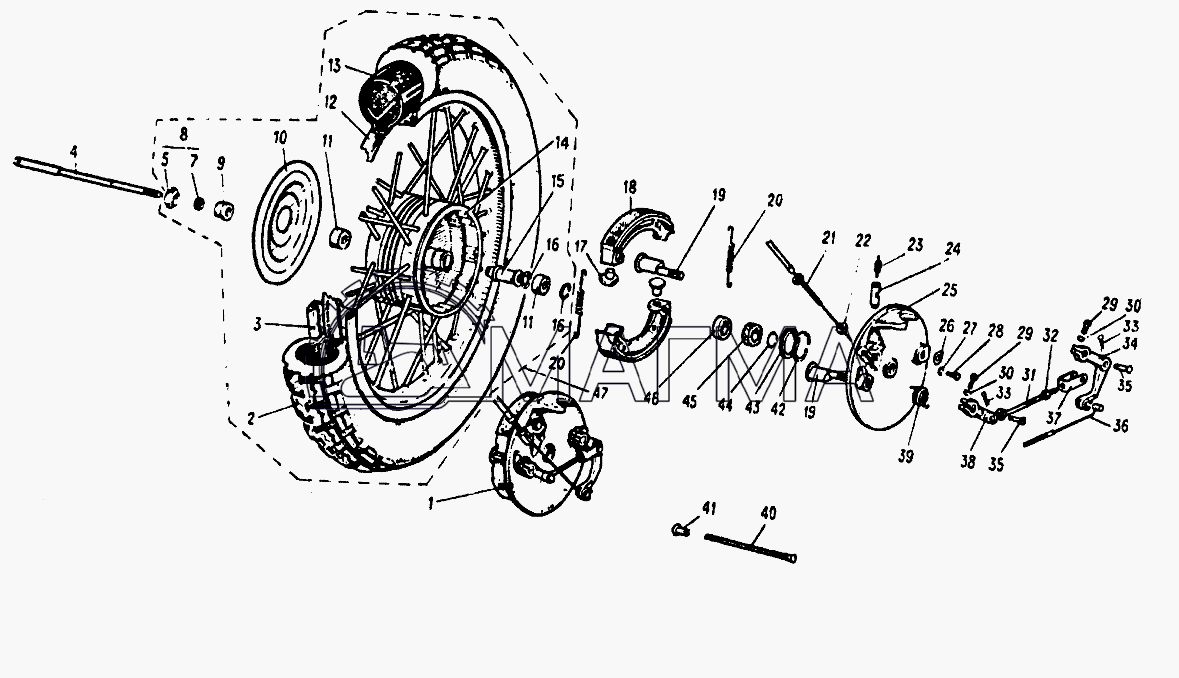

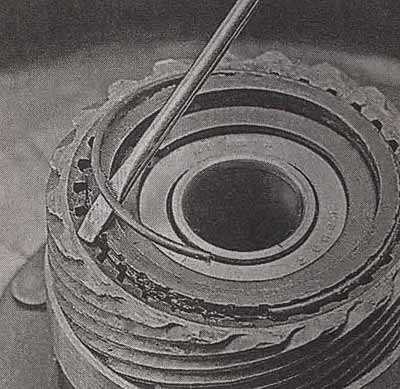

Сцепление многодисковое, в масляной ванне с механизмом автоматического выключения Коробка передач четырёхступенчатая, двухходовая. Моторная передача безроликовая двухрядная цепь, передаточное число — 2,57 Передача от коробки на заднее колесо роликовая цепь, передаточное число — 2,33. Рама — трубчатая, сварная. Передняя вилка пружинная телескопического типа с гидравлическими амортизаторами. Задняя подвеска маятниковая пружинная с гидравлическими амортизаторами Тип тормозов барабанные Тип колёс легкосъёмные, с тангентнорасположенными прямыми спицами. Размер шин 3,25-19″

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Видео «Установка БСЗ на ИЖ Юпитер 5»

В этом видео рассказывается об установке бесконтактной системы зажигания на мотоцикл Юпитер 5 (автор ролика – Андрей).

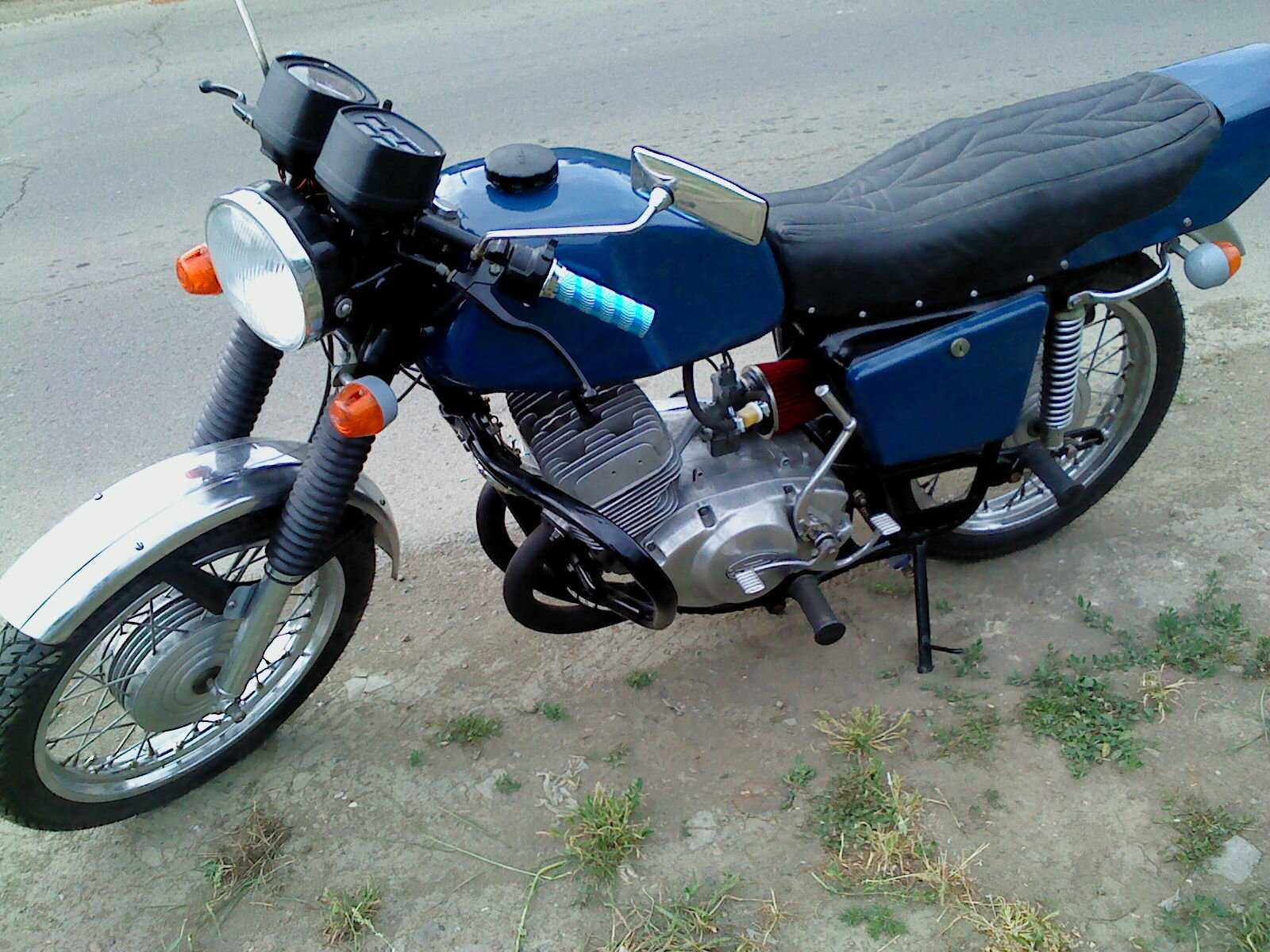

Стоит у меня в гараже мой “Старый друг” ИЖ Ю-5 подаренный мне еще на окончание школы! Единственным хозяином которого являюсь только я. Не ездил на нем давно, уже более 10 лет, да и не заводился он, не было зарядки, постоянные проблемы с кулачками и дохнувшими катушками зажигания, и конечно же правый горшок! Пришло время реанимировать товарища!Решено было установить БСЗ, сделать нормальную зарядку с элементами авто и заменить проводку!Иду в магаз покупаю детали:

1. Реле – регулятор 2101, 2106.2. Диодный мост генератора (подойдет от ВАЗовских и ГАЗовских генераторов.3. Конденсатор для диодных мостов (по моему все одинаковые на ВАЗ и ГАЗ)4. 2 свечи от ГАЗ с электронной системой зажигания.5. 2 высоковольтных силиконовых провода коротких (я брал за полтинник в каком-то гаражном копе)6. Катушка зажигания (ВАЗ 1111, ГАЗ с двигателем 406) двухвыводная, сухая.7. Коммутатор (ВАЗ 2108)8. Датчик Холла (ВАЗ 2108)9. Соединительные колодки для коммутатора и Датчика Холла.10. Аварийное зажигание.(на всякий случай)11. Клеммы, провода, изолента и гайка — думаю есть у всех в гараже12. Заказал пластину модулятора и пластину крепления датчика холла в инете самому точить было в лом))

Установка БСЗ1.Снимаем контакты прерывателя, катушку, конденсатор и всю прочую лабуду от контактного зажигания.2.Ставим коммутатор в правый бардачек, катушку под бак.3.Откручиваем болт генератора.4.Ставим модулятор.5.Крепим датчик Холла.5.1. Крепим модулятор, но не затягиваем!6.Соединяем все по следующей схеме.Сохранить в Альбом Схема 1Схема 1

7.Одеваем бронепровод на свечу, подсоединяем к катушке.делается все по первой схеме, делается все элементарно и по времени можно управиться за час с перекурами.8. Подключаем катушку зажигания.Сохранить в Альбом Схема 2 цветнаяСхема 2 цветная

Зажигание выставляется элементарно: поршень в ВМТ далее 3.5 мм назад и для удобства поиска момента искры был куплен блок мгновенно диагностики “МД-1”

Далее занимаемся зарядкой1.Выкидываем все элементы старой системы зарядки2. Щетки.Поскольку применяемое реле-регулятор управляет током на роторе через (+), то нужно сделать следующее. На корпусе генератора установлены колодки пластиковые, которые позволяют изолировать соединения проводов от корпуса. Находим соединение щеточного белого и короткого проводка с черным проводом и освобождаем щеточный проводок (выкручиваем гаечку на М3). На нем насажена клемма 3мм, ее рассверливаем до 4 мм. И теперь эту клемму одеваем на крепежные винты самой колодки и затягиваем, тем самым подаем на щетку (-).3.Диодный мост. На БПВ подходят черные провода (-) на левую нижнюю часть БПВ и красные провода (+) на среднюю нижнюю часть БПВ. И три розовых на правый бок БПВ. Черные освобождаем и скручиваем, так же поступаеам и с красными. А розовые (они идут от генератора от каждой фазы и подводят переменный ток с каждой фазы, которых всего три) снимаем и оставляем как есть. Диодный мост состоит из двух пластин, одна из них (+), другая (-) и они изолированы друг от друга, та пластина которая имеет изоляцию на крепежном отверстии (на конце) и есть (+).Подключаем красные провода (+) на пластину. А черные и коричневые подключаем на массу (-). Диодный мост подключен.4.Реле регулятор. Берем (+) в любом месте после ключа зажигания. Это у нас клемма пойдет на паз р-р под №15 . Берем провод (+) щетки, он снятый с правой нижней части БПВ, это провод для клеммы р-р №67 . Берем р-р, и подключаем. Далее прикручивам р-р на массу, без этого запускать нельзя, а то сгорит!5.Чтобы на приборке тухла лампочка зарядки пустил ее через реле.

Главное визуальное отличие двух мотоциклов семейства ИЖ – это количество цилиндров двигателя. У модели «Юпитер 5» их два, тогда как «Планета 5» имеет только один.

Во всем остальном модели максимально унифицированы друг с другом, за исключением электрических компонентов.

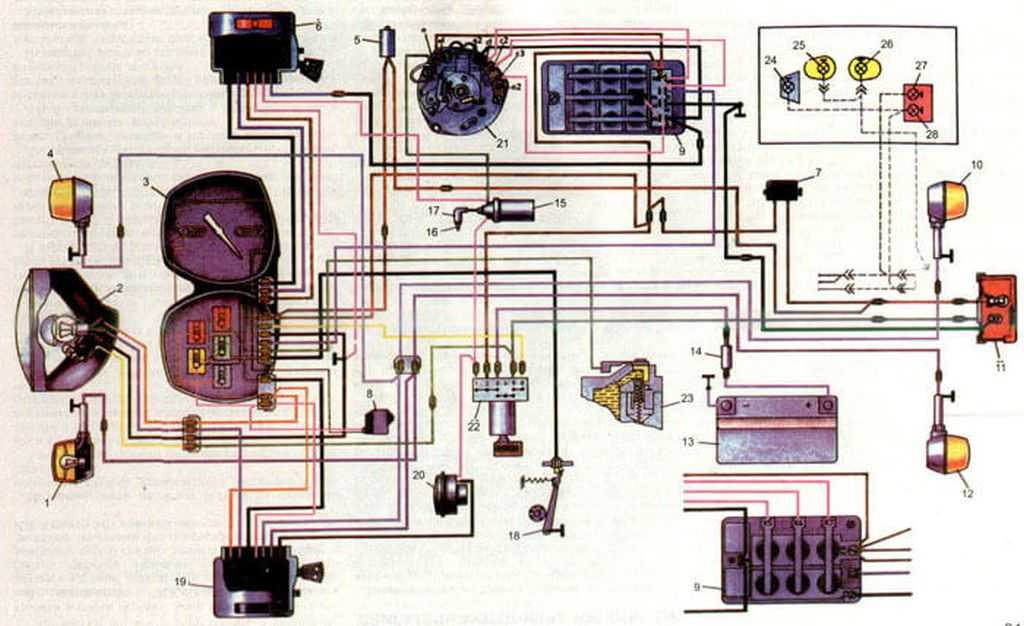

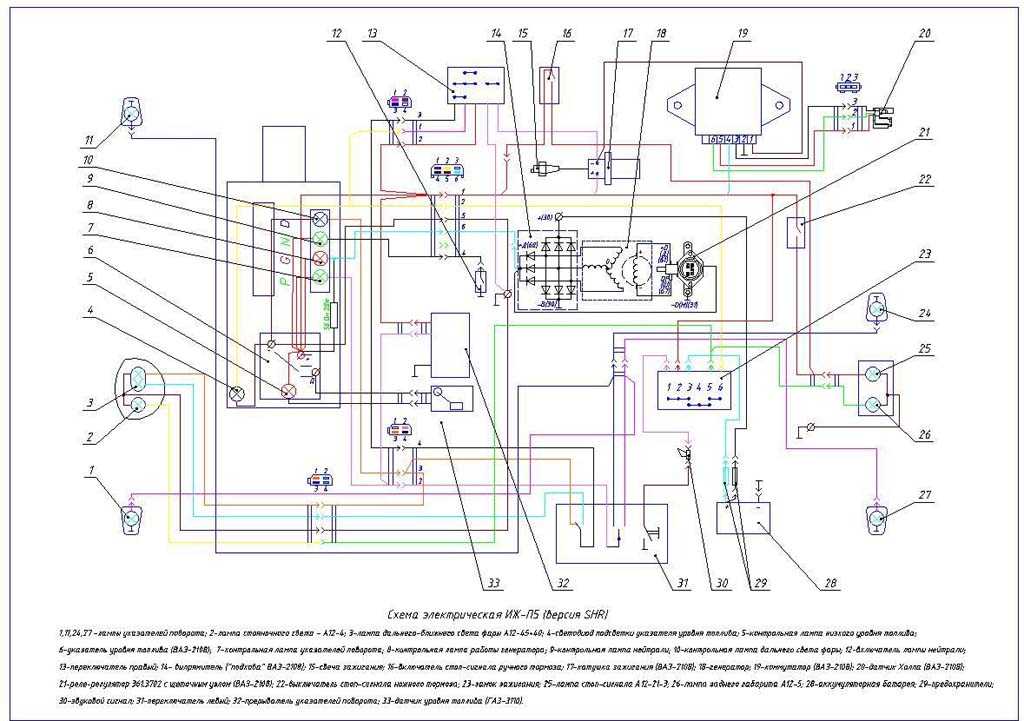

Электрооборудование ИЖ Планета 5

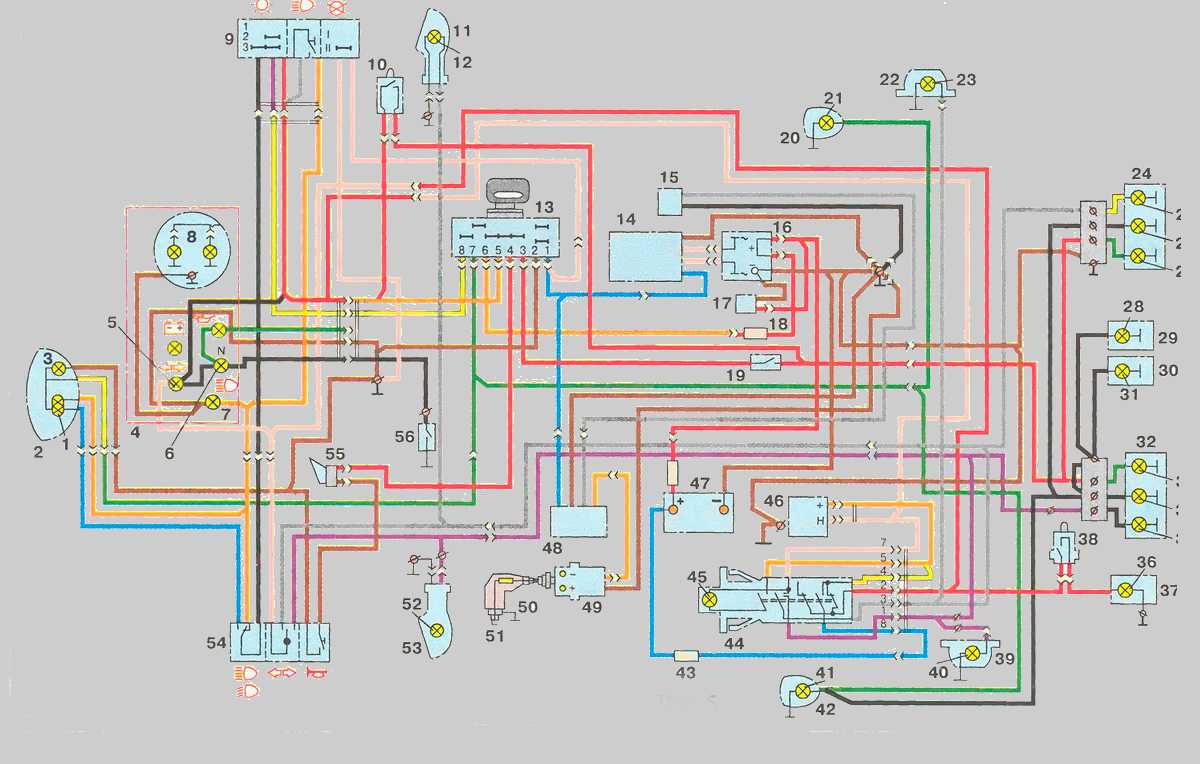

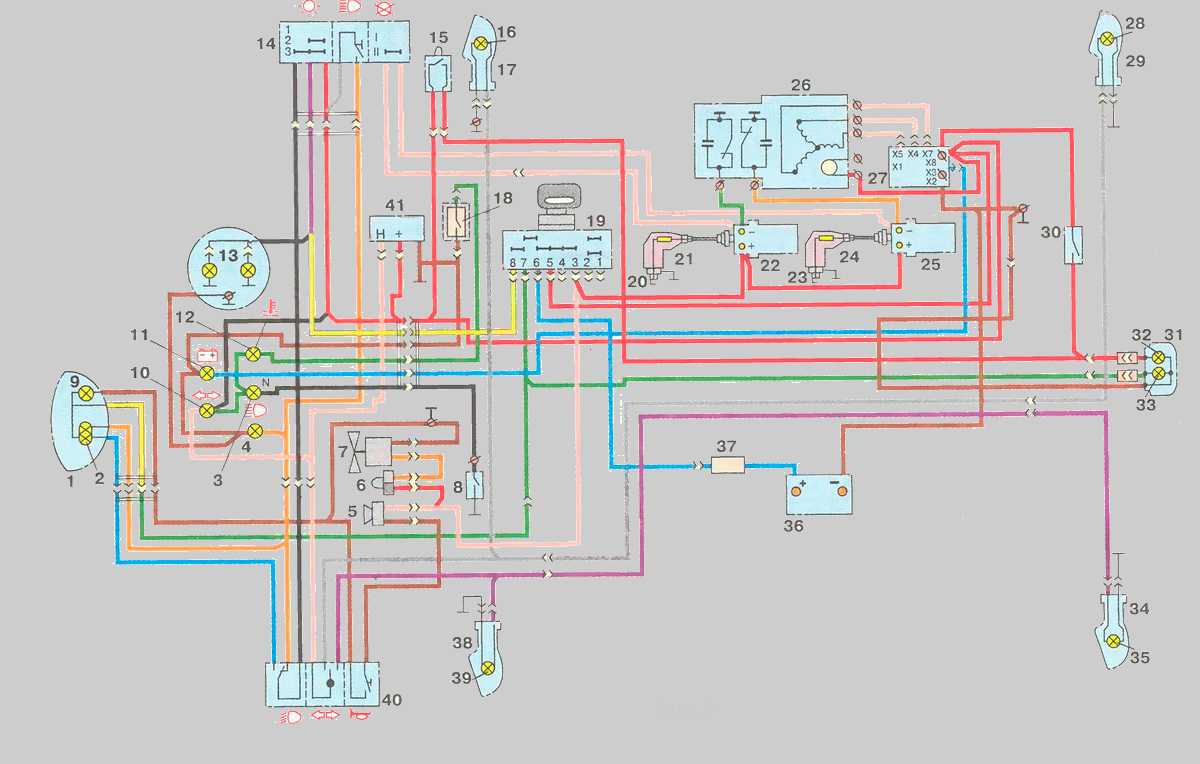

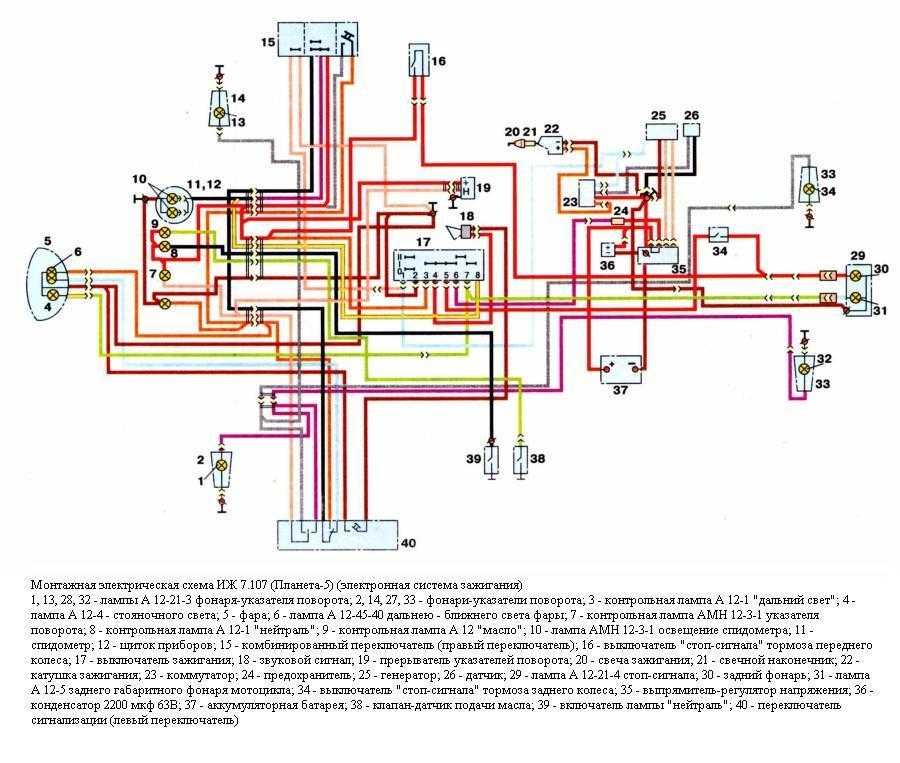

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

1. Источники питания;
2. Систему зажигания;
3. Головной свет;
4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
2. Тот преобразует его в постоянный ток;
3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

1. Регулятор напряжения с выпрямителем БПВ-14-10;
2. Ротор генератора;
3. Статор генератора с обмотками;
4. Щетки токоснимателя;
5. Кулачок системы зажигания (батарейной);
6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

1. лампа головного света фары (35Вт);
2. контрольная лампа синего цвета включения (2Вт);
3. лампа стояночного света фары (4Вт);
4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

1. спидометр со счетчиками суточного и общего пробегов;
2. тахометр с контрольными лампами указателей поворотов и головного света;
3. указатель температуры двигателя;
4. вольтметр.
