Система выпуска отработавших газов chevrolet niva / ваз 2123 с 2001 года

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

Основы безопасного проведения ремонтных работ

Несмотря на то, что работы проводятся в условиях выключенного двигателя, велика вероятность удушения выхлопными газами. Поэтому помещение для проведения работ должно быть оборудовано отличной вентиляцией, либо быть легко продуваемым для попадания кислорода. Перед выполнением какой-либо деятельности, следует убедиться, что прошло достаточное количество времени, необходимое для полного охлаждения системы. В противном случае можно получить сильные ожоги. Стоит отметить, что охлаждение катализатора по отношению к другим элементам более длительное. Строго запрещается проводить ремонт в непосредственной близости с огнем. Выполняя работу, не стоит использовать домкрат, это опасно и может привести к нежелательным последствиям.

А еще интересно: Тюнинг отопителя нива || Тюнинг отопитель нивы

Устройство системы

А теперь давайте рассмотрим каждый элемент отдельно, а также какую функциональную функцию выполняет и из чего состоит:

• Колено или как ее еще называют приемная труба, принимает выхлоп, который идет из всего двигателя, обладающая изогнутой формой, состоящая из пары трубок, которые присоединены к коллектору выпускному. Эти две трубки после изгиба переходят в одну, и после чего соединяются с последующими элементами. Крепится данная трубка, при помощи специальных шпилек, и места их соединения уплотняются термостойкими прокладками. Эта конструкция испытывает повышение температур за счет того, что через нее пробегают отработанные газы и искры. В том месте где происходит переход двух трубок в одну, установлен датчик, который имеет название лямбда-зонд. Данный прибор определяет состав кислорода в отработанном газе.
• Нейтрализатор или как его еще называют катализатор, он соединяется вместе с приемной трубой, и в этом месте уплотняется за счет прокладки термостойкой. Он выглядит в виде бочки, и он неразборный. Его основная функция это преобразовательная, он очищает вещества, которые поступают через него до как можно меньшего содержания вредоносных веществ, передовая их к следующему элементу. Он служит примерно сто двадцать тысяч, после чего его необходимо менять
• Вспомогательный глушитель как его называют еще просто резонатор, он выглядит как основной глушитель только маленький. Он обеспечивает функцию более оптимального передвижения потока выхлопов по системе, можно сказать производит сглаживание.
• Для уменьшения звука самого выхлопа, имеется глушитель, он же является последним элементом выхлопной системы в автомобиле Нива Шевроле. Соединяется он с резонатором благодаря стяжному хомуту, и специальным термостойким кольцом. Производится он из, алюминированной стали, обычного металла, нержавейки.
• Так же немаловажным в этой всей конструкции является наличие подвесов, которые выполняют так называемую антивибрационную функцию, состоящие из отверстия и слоя резинового, к нему крепятся резонатор с глушителем.
• Выводная труба, стыкуется с глушителем, идущая к задней части. У нее самая простая функция, выводит остаточные выхлопы. И когда делают самый простейший тюнинг автомобиля начинают именно с неё

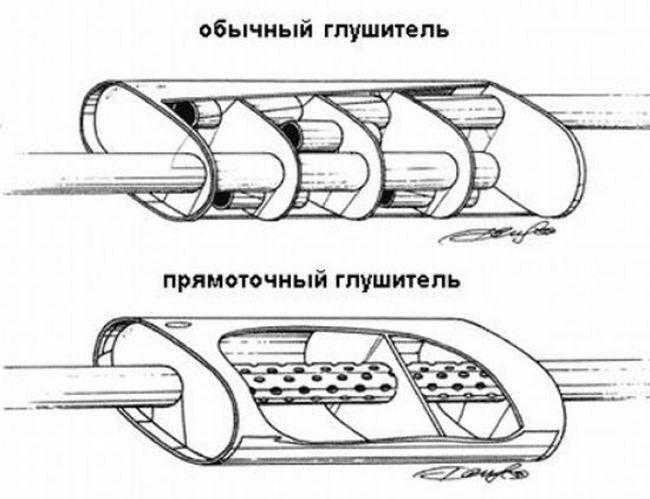

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Особенности тюнинга выхлопной системы Chevrolet Niva

Установка прямоточной системы выпуска

Как и в случае с доработкой выхлопных систем иных автомобилей семейства ВАЗ, на автомобиле Chevrolet Niva установка прямотока подразумевает замену трубы приемного коллектора на так называемый «паук», а также установку прямоточного дополнительного и основного глушителей.

Несколько слов о «пауке»

Как правило, для тюнинга в виде установки прямотока, используют «паук» конфигурации 4-2-1. Благодаря такой системе, достигается более эффективная и быстрая очистка рабочих цилиндров от возникающих продуктов сгорания. В свою очередь это приводит к более быстрому и объемному наполнению рабочих цилиндров новой топливной смесью.

Необходимо отметить, что перед установкой тюнинг-паука его тщательно обматывают специальной термолентой. Для чего это нужно? Во-первых, это исключает вероятность повреждения окружающих деталей вследствие сильного нагрева «паука», а во-вторых, таким образом, исключается быстрое остывание выхлопных газов внутри приемных труб, что немного увеличивает их скорость передачи к следующему элементу выхлопной системы.

Также нельзя не вспомнить и о том, что в случае установки модернизированной приемной трубы (она же — «паук») вместо штатной, может потребоваться удлинение провода, при помощи которого подключен лямбда-зонд. Разумеется, кроме этого, вследствие изменения плотности выхлопных газов, потребуется произвести перепрошивку электронного блока управления, который благодаря лямбда-зонду корректирует процесс подачи топливной смеси в цилиндры двигателя.

Дополнительный и основной глушители

Разумеется, установка «паука» без изменения в других элементах выпускной системы просто пустая трата денег. Для нормальной и главное эффективной работы всей системы, помимо «паука», необходима установка прямоточного резонатора и основного глушителя.

На современном рынке автозапчастей представлен достаточно большой ассортимент самых разнообразных прямоточных глушителей для ВАЗ 2123. Однако, профессиональные специалисты тюнинга рекомендуют покупать глушители того же производителя, предпочтение которому вы отдали при покупке «паука». Таким образом, практически полностью исключается вероятность возникновения проблем с правильной состыковкой глушителей. Кроме того, это будет гарантировать правильность работы всей прямоточной системы.

Глушитель на автомобиле Нива 2121 является финальным компонентом системы вывода отработанных газов двигателя этой машины. Его функции достаточно просты и, тем не менее, весьма важны для эксплуатации автомобиля. К ним относятся:

• снижение шумового порога в газовых выхлопах из автомобиля Нива 2121;
• уменьшение концентрации выброса угарных газов от работающего двигателя в окружающую атмосферу;
• сохранение динамических характеристик мотора, в частности, его мощности.

4.25.1 Особенности конструкции системы выпуска отработавших газов

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 15 (рис. 4.25.1-1), нейтрализатор 13, дополнительный глушитель 12 и основной глушитель 11.

Имеется две конструкции приемной трубы и нейтрализатора с дополнительным глушителем в сборе для выполнения норм токсичности Евро-2 и Евро-3.

Приемная труба под нормы Евро-2 имеет встроенный управляющий датчик 5 концентрации кислорода и соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое уплотнительное кольцо 7 со сферической поверхно- стью.

Приемная труба под нормы Евро-3 в своей конструкции имеет управляющий датчик 5 кон- центрации кислорода и компенсатор колебаний, возникающих при работе двигателя и во время движения автомобиля, и соединяется с фланцем нейтрализатора с помощью трех болтов с гайками. Между фланцами приемной трубы и нейтрализатора установлена прокладка 18. В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопор- ные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач.

Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем 11 к полу кузова с помощью двух подушек 10. Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

Рис. 4.25.1-1. Система выпуска отработавших газов: 1 – пластина; 2 – шпилька; 3 – прокладка; 4 – гайка; 5 – датчик концентрации кислорода управляющий; 6 – кронштейн; 7 – уплотнительное кольцо; 8 – передний экран защиты пола кузова; 9 – задний экран защиты пола кузова; 10 – подушка подвески глушителя; 11 – основной глушитель; 12 – дополнительный глушитель; 13 – нейтрализатор; 14 – хомут; 15 – приемная труба; 16 – коническая пружина; 17 – болт; 18 – прокладка; 19 – датчик концентрации кислорода диагностический.

ПОЛЕЗНЫЙ СОВЕТ Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

ПРЕДУПРЕЖДЕНИЕ Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Выхлопные газы ядовиты, и отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!

ПОЛЕЗНЫЙ СОВЕТ При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.

У каждого автомобиля, имеется система, которая выбрасывает отработанные газы. Как вы знаете в самом двигателе постоянно происходит процесс, при котором сгорают горючие так называемые смеси, благодаря чему транспорт начинает производить движения. Смесь, которая остается после сгорания, не может полностью растворятся в самом двигателе поэтому в ней имеется специальная выхлопная система, шевроле нива не исключение. Из каких элементов она состоит и как работает рассказано в этой статье.

Из чего состоит система

Система вывода газов Нивы Шевроле сильно отличается от своего предшественника — ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:

1. Приемная труба или колено;
2. Лямбда-зонд;
3. Резонатор;
4. Глушитель;
5. Подвесы;
6. Выводная труба;
7. Катализатор.

Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.

Приемная труба. Приемная выхлопная труба или колено служит для приема непосредственного выхлопа из двигателя автомобиля. Имеет изогнутую форму, отчего и название, и состоит из двух трубок, крепящихся к выпускному коллектору. После изгиба эти трубки вливаются в одну и соединяются со следующим элементом. Фиксируется приемная труба специальными шпильками и уплотняется место соединения с помощью термостойкой прокладки. Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну — имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.

Лямбда-зонд. Датчик служит для определения состава кислорода в отработанных газах. Этот состав зависит от количества топлива и воздуха, подаваемые в цилиндры мотора. Датчик подает сигнал в виде электрического напряжения, принимаемого в блоке управления и передающего на приборную панель в форме, понятной для водителя.

Катализатор. Катализатор или нейтрализатор соединяется непосредственно с другим концом приемной трубы, и в месте стыка уплотняется термостойкой прокладкой. Служит она для непропускания выхлопа в месте соединения. Катализатор имеет форму бочонка, который является неразборным. Выполняет функцию преобразовательную, при поступлении выхлопа из мотора очищает его до наименьшего содержания вредных веществ и передает к следующему элементу. Внутри нейтрализатор состоит из разных очищающих веществ, расположенных последовательно. Каталитический преобразователь на автомобиле Нива Шевроле служит около 100 — 120 тыс. км пробега, после чего необходима его замена.

Резонатор. Называют его еще вспомогательным глушителем, так как напоминает вид основного глушителя, только маленького. Выполняет функцию обеспечения оптимального потока движения выхлопа по всей системе, то есть сглаживает это прохождение. Многие считают, что в резонаторе происходит первоочередное снижение громкости выхлопа, но на самом деле это не так. Внутри вспомогательного глушителя имеется набор сеточных трубок, через которые проходит выхлоп и сглаживает поток газов.

Глушитель. Он выполняет функцию — снижение громкости выхлопа. Является конечным элементом системы и соединяется с резонатором посредством стяжного хомута и термостойкого кольца. Изготавливаются глушители из таких материалов:

• Алюминированная сталь;
• Нержавейка;
• Оцинковка с алюминием;
• Черный металл.

Подвесы. Немаловажную роль в системе вывода выхлопных газов играют подвесы, выполняя антивибрационную функцию. Состоят подвесы из резинового слоя и отверстия, к которому крепится глушитель и резонатор. Вибрация, происходящая в системе, снижается до минимума за счет резиновой основы.

Выводная труба. Это труба, которая соединяется с глушителем и отводится к задней части автомобиля Нива Шевроле. Выполняет самую простую функцию — выведение остаточного выхлопа. Самый простой тюнинг автомобиля начинается именно с этой трубы.

Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Система выпуска отработавших газов

Замена резонатора в паре с катализатором Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов.

В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД Далее, переходим к процессу снятия и замены: Разъединяется соединение резонатора с глушителем, которое было описано выше. Выводятся резиновые подвесы из кронштейнов и снимаются резонатор и нейтрализатор. Обратная установка новых элементов осуществляется в порядке система выпуска отработавших газов шевроле нива снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой.

После приварить новый резонатор и установить на посадочное место. Особенности тюнинга выхлопной системы Нивы Шевроле Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно.

Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь. Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя.

А сопротивление — это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле.

Плюс тюнинг делает автомобиль ярче, привлекательней и дороже. Вид устройства представлен на фото ниже. Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Установите новую подушку в порядке, обратном снятию. Для облегчения установки подушки смажьте кронштейн глушителя мыльным раствором.

Аналогично замените вторую подушку. Замена основного глушителя 1. Отверните гайки двух болтов хомута крепления трубы глушителя к дополнительному глушителю и снимите хомут.

Разъедините трубу и глушитель и выньте уплотнительное кольцо показано стрелкой. Сдвиньте подушки в пазах кронштейнов на кузове до их разъединения с кронштейнами и При необходимости снимите подушки с кронштейнов глушителя см.

Установите новый глушитель в порядке, обратном снятию. При этом для облегчения установки система выпуска отработавших газов шевроле нива на кронштейны глушителя и кузова смажьте подушки мыльным раствором.

Перебои в работе системы зажигания могут стать причинами выхода нейтрализатора из строя. Неисправность нейтрализатора может быть одной из причин резкого увеличения содержания СО в отработавших газах.

Выхлопная система Шевроле Нива, компоненты и устройство

Перед заменой для более точной проверки работоспособности нейтрализатора обратитесь в специализированную мастерскую. Температуры сильно разогретого нейтрализатора может оказаться достаточно, чтобы поджечь. Отверните два болта крепления нейтрализатора к приемной трубе и, В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопорные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач. Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем система выпуска отработавших газов шевроле нива к полу кузова с помощью двух подушек Трубы дополнительного и основного глушителей подвешены к кронштейнам кузова на двух резиновых подушках.

Для защиты пола кузова от чрезмерного нагрева над нейтрализатором и дополнительным глушителем установлены защитные экраны.

Обслуживание системы выпуска заключается в осмотре труб и глушителей на предмет коррозии, замене вышедших из строя деталей, подтяжке соединений и периодической замене датчиков.
