Замена заднего правого фонаря на Сузуки Гранд Витара

Пошаговая замена

Озадачился вопросом как снять фонарь и какую лампу поставить. Для снятия понадобилось: Время замены 2 минуты.

Когда снимал фонарь, услышал, что что-то упало вниз в бампер. Сразу думал клипса. Осмотрев фонарь понял, что упал один из двух колпачков, препятствующих попаданию влаги и её накоплению в фонаре. Колпачок удалось вынуть из бампера не снимая.

Это что вообще!? Комментаторы я посмотрю все просто супер специалисты, профессора И фонарь снять не сломав могут и двигатель починить.

Да, сударь, вы в точку. Вот именно эти комментаторы и фонарь, и двигатель починят, и избу построят. Ибо специалисты. suzuk.

Irbis Irk Daltek. Ремонт и тюненг Suzuki Escudo и не. Irbis Irk Малоинвазивный ремонт.

Ремень поликлиновый для Suzuki. Дверь боковая задняя правая.

Suzuki Grand Vitara 15г Рычаг…. Узбекский Равон возвращается в Россию.

Suzuki Grand Vitara Rhino › Logbook › Разбираем фару DEPO SGVN

Всем привет!Не секрет что оптика (фары) с линзами со временем начинают светить тусклее из-за выгорания отражателя линзы.Так вот начал я замечать что правая фара светит намного хуже чем левая.Поиски причины проблемы и её решения свелись к следующему (плохие лампы отметаем): выгорела линза (отражатель).Как лечить? Можно разобрать фару и восстановить отражающее покрытие линзы (краска, хром-пленка, специальные мастерские и т.д.); можно заменить фару или же заменить линзу.Меня заинтересовала замена линзы.Была найдена битая фара — донор. Её-то я и буду разбирать.

Чтобы разобрать блок-фару на герметике её необходимо нагреть. Для этого используют либо духовку либо коробку, в которую дуют строительным феном. Я посчитал духовку экстремальным вариантом, поэтому использовал коробку и строительный фен.

Значит для процедуры нам понадобится коробка, в которую помещается фара, строительный фен, отвертка крестовая и с плоским лезвием, перчатки, мягкая ткань (на которой мы будем елозить с фарой) и, желательно, помощник.Откручиваем 3 самореза на задней части фары (они крепят стекло), если саморезы не откручиваются на холодную (герметик их держит) можно попытаться открутить после нагрева.

В коробке делаем отверстие под фен и напротив отверстия делаем экран, чтобы горячий воздух не дул прямо на фару (расплавится).Помещаем нашу фару в коробку. Закрываем коробку и щели. Включаем фен. Минут на 7 на максимальном потоке воздуха. Не забываем про проветривание — воняет пластиком.Достаем нашу фару (перчатки не забываем надеть). Помощник держит, а мы пытаемся при помощи плоской отвертки поддеть стекло и начать раскрывать фару. Если не получается с первого раза, снова кладем фару в коробку и греем. Главное не спешить, пластик корпуса становится очень мягким и может порваться.После отделения стекла от корпуса, передо мной предстала такая картина. Механизм регулировки фары был отломлен, но линза живая.

Стекло и маска фары тоже целые.

Фара DEPO — возможно у оригинальной фары крепеж другой.

Собирается фара либо на тот же герметик либо на специальный герметик, например такой:

Но самое интересное, что после того, как я нашел и заказал фару с разборки, я полез в свою «ослепшую» фару, чтобы посмотреть на состояние линзы при помощи эндоскопа (Китай нас выручает).

Отстегнул разъем от патрона лампы, снял патрон, а лампа при этом болтается в разъеме. Теперь настала пора признаться в собственной рукожопости.При замене перегоревшей лампы (впервые с правой стороны), я вставил новую лампу и закрепил её зажимом так как было раньше, но не учел того, что лампа зажимается вместе с патроном, т.е. зажим давит на патрон, а не на лампу.

В итоге лампа болталась в разъеме и не попадала в рабочий фокус. После исправления фара стала светить как и положено, хотя небольшое пятно на отражателе есть (эндоскоп показал), но оно не такое уж критичное.Вот так и на старуху бывает проруха.А коли фара куплена, разобрал её для опыта.

Передние габаритные огни

Заменить лампочку переднего габаритного света на Сузуки Гранд Витара можно двумя способами:

через обшивку крыла;
через моторный отсек.

сложно сказать, какой из способов лучше, каждый принимает решение сам. Кроме того, здесь все будет зависеть от модификации автомобиля — далеко не все модели Vitara позволяют менять габаритные огни через обшивку колесной арки. Мы рассмотрим оба варианта.

Замена без снятия фар — через подкрылок

Значит, наши габариты не горят. Полностью поворачиваем руль в размер, который будем менять. Теперь необходимо частично разобрать облицовку крыла, которая со стороны колеса крепится к бамперу двумя зажимами и винтом. С помощью плоской отвертки затяните колпачки зажимов и снимите зажимы.

Снятие зажимов крепления облицовки колесной арки

Теперь с помощью торцевого ключа открутите винт. Он расположен над зажимами.

Выкрутите винт крепления облицовки крыла

Складываем обшивку крыла и стараемся заглянуть внутрь. Где-то вдалеке виднеется маяк с выпуклым патроном для лампы. Фиксатор питателя находится на картридже.

Свет габаритов на Suzuki Grand Vitara ближе к боковой части машины

Патрон вместе с фиксатором поворачиваем против часовой стрелки и вынимаем вместе с лампой.

Экспертное заключение Алексей Бартош Специалист по ремонту и обслуживанию промышленного электрического и электронного оборудования

Задайте вопрос специалисту Важно! На фото ниже показаны габариты патрона и замка пятипортовой модификации. На других модификациях автомобиля фары могут отличаться конструктивно

Но габаритные огни расположены примерно в одном месте (возможно выше / ниже) и снимаются таким же образом.

Розетка с габаритным огнем в пятидверной модели Suzuki Grand Vitara

Вытаскиваем сгоревшее устройство, на его место вставляем новое. Устанавливаем картридж на место, фиксируем поворотом по часовой стрелке. Закручиваем обшивку крыла, закрепляем винтом и двумя зажимами.

Замена со снятием фары и решетки радиатора

Как было отмечено выше, не всегда возможно заменить передние боковые габаритные огни Сузуки Гранд Витара через обшивку колесной арки. В некоторых модификациях фар эта лампочка расположена слишком далеко и неудобно — из-под обшивки крыла ее не достать.

К тому же, если габаритный огонь перестал гореть на дороге, работать через моторный отсек даже проще и безопаснее, чем валяться в грязи прямо на дороге. В этом случае лучше использовать второй способ — через моторный отсек. Для этого потребуется снять решетку радиатора и саму фару.

Открываем капот и находим три поршня, фиксирующие верхнюю часть обивки. Принцип их действия такой же, как и у колпачков, фиксирующих обшивку колесной арки (см. Выше). Поднимите проставочные колпачки с помощью плоской отвертки и полностью снимите колпачки.

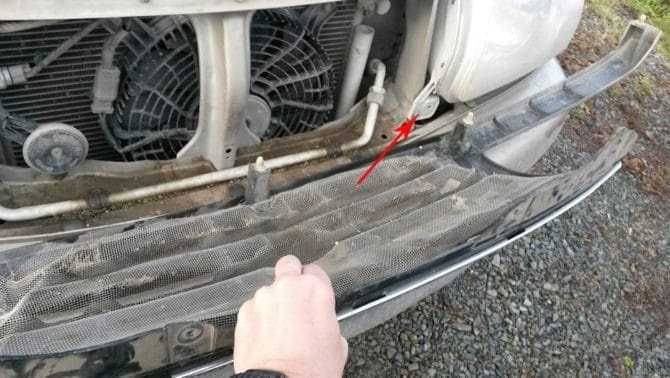

Suzuki Grand Vitara фиксирующий зажим верхней решетки (приподнятые монтажные крышки)

Теперь возьмем тонкий и прочный шнурок, который имеет смысл всегда носить в багажнике. Плоской отверткой заворачиваем под правый нижний край накладки.

Для снятия лайнера потребуется тонкая нейлоновая стяжка

Осторожно потяните шнурок и снимите первую защелку

Разблокируйте крайнюю левую защелку

Подносим шнурок ближе к центру Suzuki Grand Vitara до упора на второй упор (их пять). Тянем снова.

Снятие крышки со второй защелки

Пойдем прямо и повторим операцию.

Снятие облицовки с фиксаторов правого борта

Берем нижнюю часть конструкции максимально близко к центру, тянем на себя и ломаем центральную защелку. Отделка радиатора Suzuki Grand Vitara теперь может быть снята. Перед нами фары, которые крепятся тремя винтами каждая. На фото один из них отмечен стрелкой.

Задайте вопрос специалисту Важно! Четвертый винт, который можно принять за крепежный винт, используется для регулировки фары. У него другой слот, и мы его не трогаем, поэтому вам не нужно снова настраивать головной свет!

Сняв обшивку, можно перейти к винтам крепления фар Suzuki Grand Vitara

Откручиваем винты, качаем их, немного толкаем фару вперед (смотря по направлению машины) и видим патрон лампы переднего размера. На фото он отмечен стрелкой.

Вытащив фару, получаем доступ к лампочке габаритного света

Картридж поворачиваем против часовой стрелки и вынимаем из фары вместе с лампочкой размера.

Убрана подрезанная лампа с патроном на Suzuki Grand Vitara

Разбираем сгоревшее устройство, вытаскивая его обычным способом и устанавливаем на его место новое. Вставляем патрон в фару, фиксируем саморезами. Ставим накладку на место: сначала фиксируем на нижних фиксаторах, а потом фиксируем верхними.

Блок предохранителей в пассажирском салоне

Он расположен под приборной панелью (со стороны водителя).

Назначение предохранителей в пассажирском салоне (2008)

A	15	СТОП	Стоп-сигнал
В	–	–	–
С	15	ACC 3	Разъем для аксессуаров
D	10	МОРСКОЕ ПУТЕШЕСТВИЕ	Круиз-контроль
Е	15	ACC 2	Гнездо для сигар или аксессуаров
F	20	WIP	щетка стеклоочистителя
грамм	15	IG2 SIG	Сигнал зажигания и подогрев сидений
ЧАС	10	НАЗАД	Задняя лампа
я	10	ABS / ESP	ABS или ESP контроллер
J	15	А / В	Воздушная подушка
К	–	–	–
L	15	ХАЗ	Аварийная световая сигнализация
M	7,5	ST SIG	Сигнал стартера
N	20	RR BLOW	–
О	25	S / R	Солнечная крыша двигателя
п	15	DOME	Купольная лампа
Q	10	ХВОСТИК	Задний свет
р	20	D / L	Привод замка двери
S	15	ACC	Радио, Дверное зеркало
T	10	СЧЕТЧИК	метр
U	20	IG COIL	Катушка зажигания
В	20	P / WT	Электростеклоподъемник
W	30	Р / Д	Электростеклоподъемник

Замена предохранителей Гранд Витара

Чтобы сменить вставку потребуется выполнить определенную последовательность действий.

Обесточить автомобиль. Это требуется чтобы избежать КЗ при вынимании плавкого элемента.
Вскрыть крышку монтажного блока. Для этого потребуется отщелкнуть пластиковые фиксаторы и потянуть крышку на себя.
Найти поврежденный предохранитель. Процедуру поиска сильно упрощает обозначение каждого элемента на обратной стороне крышки.
Используя специальный пинцет или щипцы вынуть вышедший из строя элемент и установить на его место новый.

Реле и предохранители Гранд Витары устанавливаются в удобных местах и легко обслуживаются. Чтобы заменить перегоревшую деталь достаточно выполнить простую операцию.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Виды фар

При перечислении видов фар Лада Гранты следует обязательно упомянуть оригинальные детали и их аналоги, обычно применяемые в качестве альтернативы или тюнинга оптики. При демонтаже и монтаже этих фар владельцу машины не потребуется переделывать крепления. Приведем их описания с указанием каталожных номеров:

Начнем с оригинальной фары, проходящей в каталогах под номером 21900-3711010-00. Она не вызывает никаких сложностей при снятии и монтаже, а ее цена может колебаться от 1000 рублей и выше.
Аналогом оригинальной фары с ксеноновыми линзами является производимая Волжским автозаводом фара, имеющая каталожный номер 21901-3711010-90. Такие фары не получили широкого распространения, по своей конструкции они мало отличаются от оригинала, представляя собой ту же оригинальную деталь, но разработанную и предназначенную для монтажа ксенона. Их стоимость превышает стоимость оригинальной фары примерно на 15%.
К третьей разновидности относятся модели, применяемые для тюнинга оптики. Так, было выпущено сразу два аналога оригинала, один из которых имеет встроенные светодиодные указатели и проходит в каталогах под номером DM-171052, а другой оснащен разными типами линз для дальнего и ближнего света и окантовкой со светодиодной подсветкой. Каталожный номер второй модели – DM-171118.

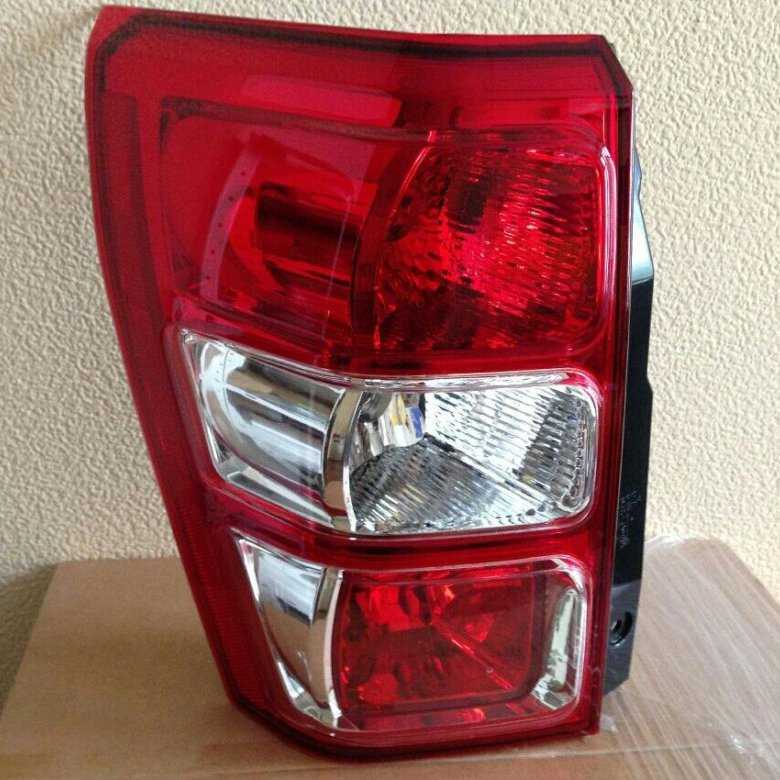

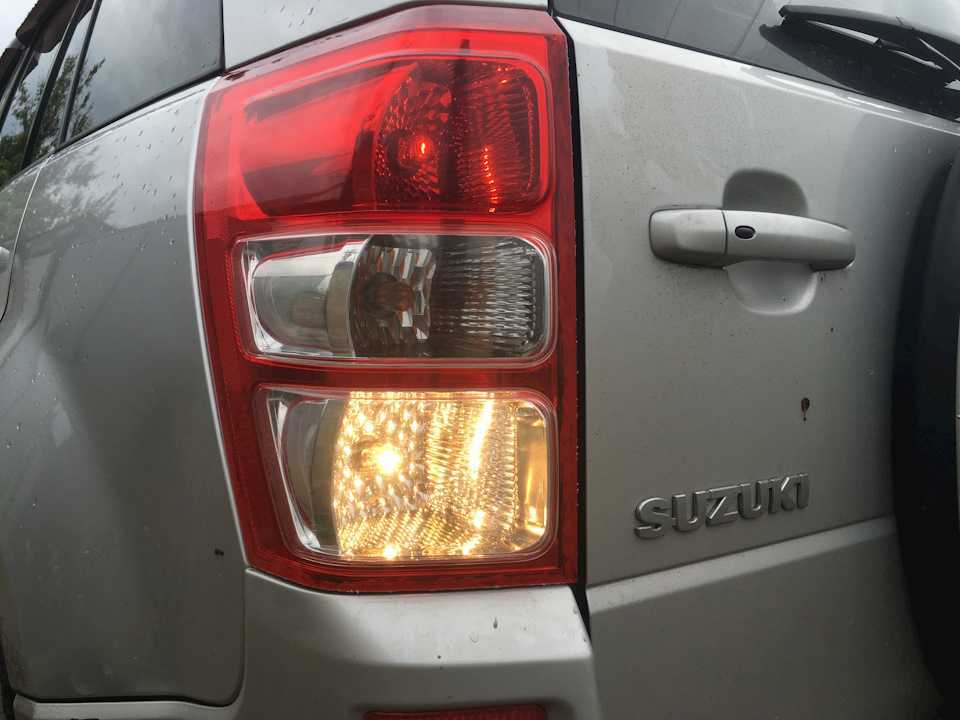

Алгоритм снятия заднего фонаря на Витаре

Снятие заднего фонаря на Витаре не занимает много времени и делать это можно где угодно, лишь бы не было дождя.

После приобретения новой фары и подготовки инструментов начинаются работы по замене. Он состоит из следующих шагов:

Багажник машины открывается.Открываем багажник, видим и оцениваем масштабы работы.
С помощью фланцевого инструмента удалите внутреннюю часть зажима и отложите в сторону.
Фара крепится к кузову 2 болтами, которые откручиваются.
Разборка блока начинается с втягивания его внутрь до щелчка на небольшом расстоянии. Расстояние между ним и телом должно быть ок. 4 мм.Чтобы не поцарапать корпус, используем шпатель из жесткой резины. Сначала снимаем верхнюю часть фары.

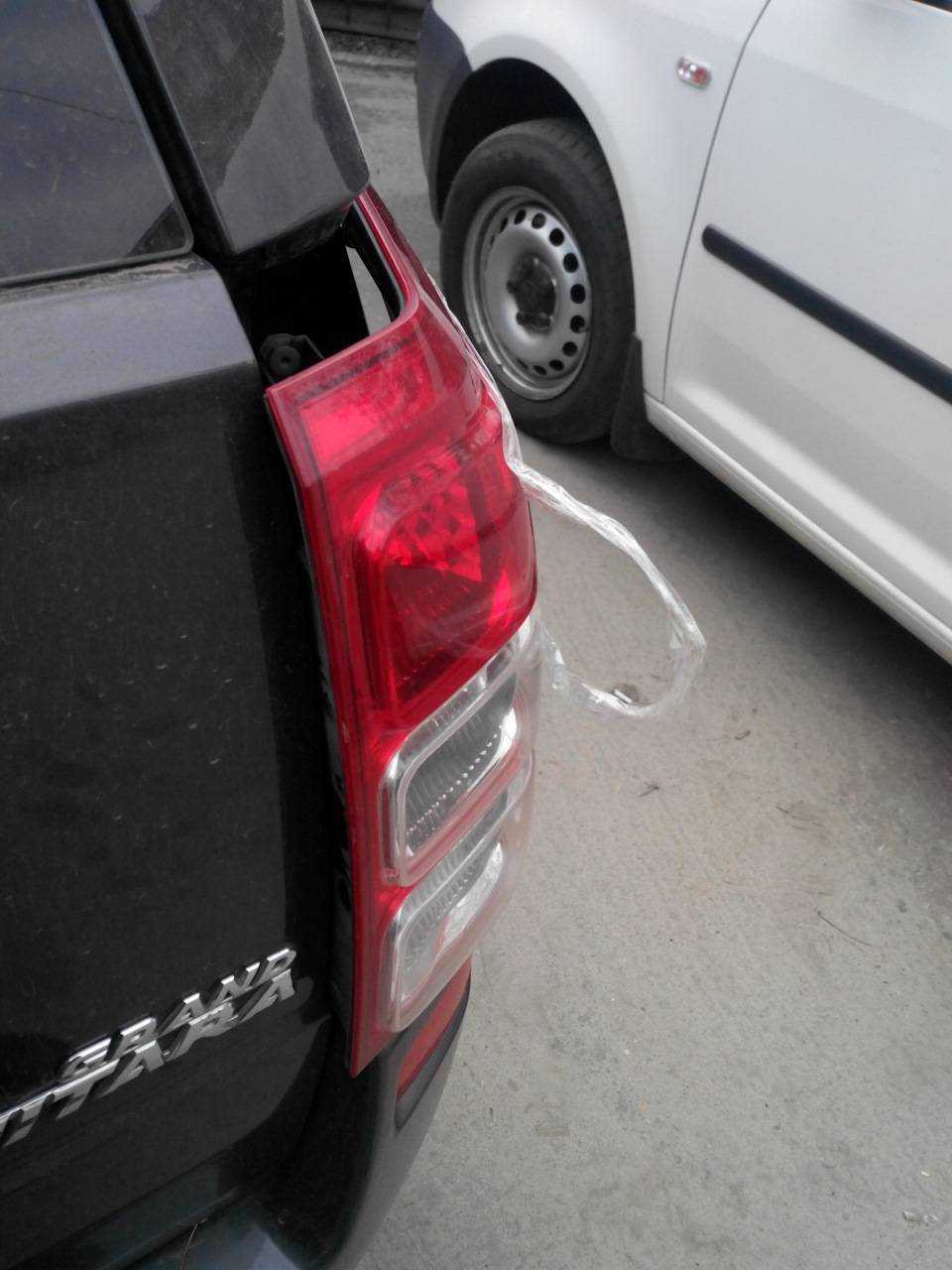

Тот самый фланец вставляется в прорезь, фара зажимается руками и вытягивается вдоль корпуса. Не допускается скручивание, так как он перемещается по направляющим.Затем ровно снимаем нижнюю часть.
Если вам нужно заменить перегоревшую лампочку, нет необходимости отсоединять провода.
Для полной разборки отсоедините провода от клемм и снимите устройство.Стрелки на колодках дают понять, что крутить и в какую сторону.
Сборка осуществляется в обратном порядке.

Ремонт

Для снятия лампы можно использовать скотч, но тогда остатки клея придется удалить Антисиликоном.

Если снятие заднего фонаря производилось для его ремонта, рекомендации следующие:

Осуществляется визуальный осмотр на наличие микротрещин или вмятин.
Если поверхность помутнела внутри, ее необходимо высушить. Для испарения влаги используется фен. В некоторых случаях такая операция проводится без разборки изделия.
На снятой фаре проверьте уплотнение между лампой и корпусом. Его поломка приводит к появлению сквозняковРезина на защитных колпачках со временем стареет и становится жесткой.
Если визуальный осмотр не дал результатов, а внутри стекла скопился конденсат, фару снимают и опускают в воду. Появившиеся пузырьки укажут на наличие микротрещин на стекле. Эти места обрабатываются герметиком и процедура проверки повторяется.
При креплении блока к корпусу проверяется качество прокладки.

Причины ремонта заднего фонаря

Причины замены или ремонта задних фонарей следующие:

Нарушение герметичности ягодичного сустава. В результате пыль и грязь попадают внутрь. Сила светового потока, выходящего из фары, уменьшается в несколько раз. По этой же причине происходит запотевание устройства. Водяной пар начинает поступать через мелкие щели и конденсируется на внутренней поверхности стеклаЗапотевание фар обычно происходит в сырую погоду или после мойки автомобиля.
Перегорание лампочки. В этом случае не нужно полностью отсоединять провода после снятия устройства. Фара демонтируется с кузова автомобиля, перегоревшая лампочка вынимается из патрона и ставится новая.Перегоревшая лампочка заднего хода — 7443 без патрона.
Повреждение стекла. На поверхности образуются микротрещины, которые вызывают сброс давления.Скол в месте крепления стекла к кузову может возникнуть при неаккуратной разборке фары.
Нарушение геометрии фар после аварии. Стекло может и не разбиться, но пластиковая деталь деформируется, в результате чего появятся дырки.Разбитая пластиковая лампа со стороны багажника.

Особенности ремонта

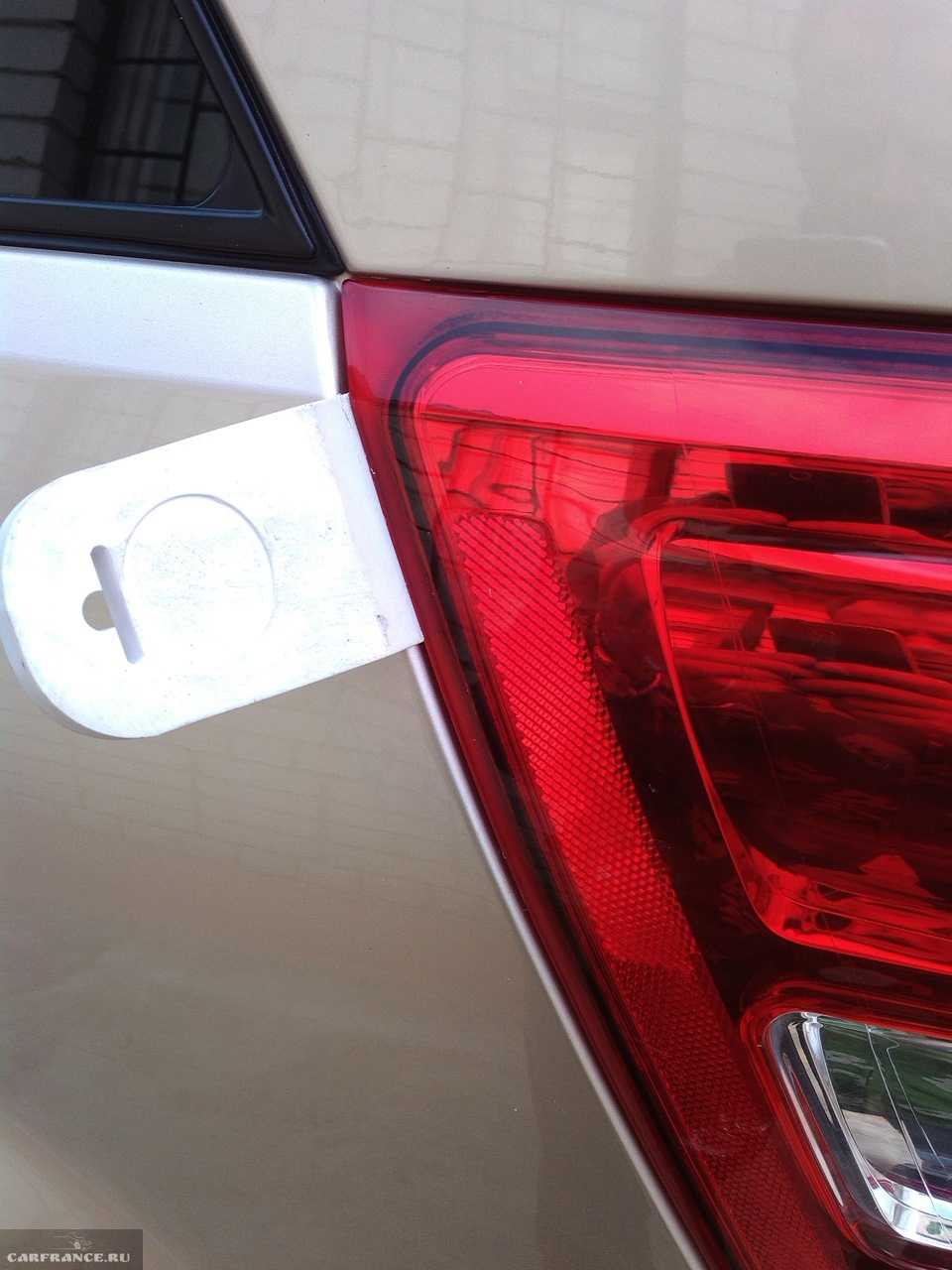

Обязательным условием для этой модели является снятие клипсы. Это сделано потому, что фара в своем положении выходит за край бампера. Операция проводится до того, как будут откручены болты крепления блока.

Клипса удерживает бампер и не дает его вытянуть для снятия лампы с драйверов.

Клип есть на странице. Он состоит из 2 частей:

полый цилиндр;
центр клина.

Центральная часть вынимается. Для этого нужен инструмент. Можно использовать отвертку, но гораздо удобнее использовать велосипедную отмычку. Они сделаны из пластика, чтобы не царапать поверхность кузова автомобиля. Передняя часть инструмента выполнена в виде носика. Она прикреплена к внутренней части клипсы.

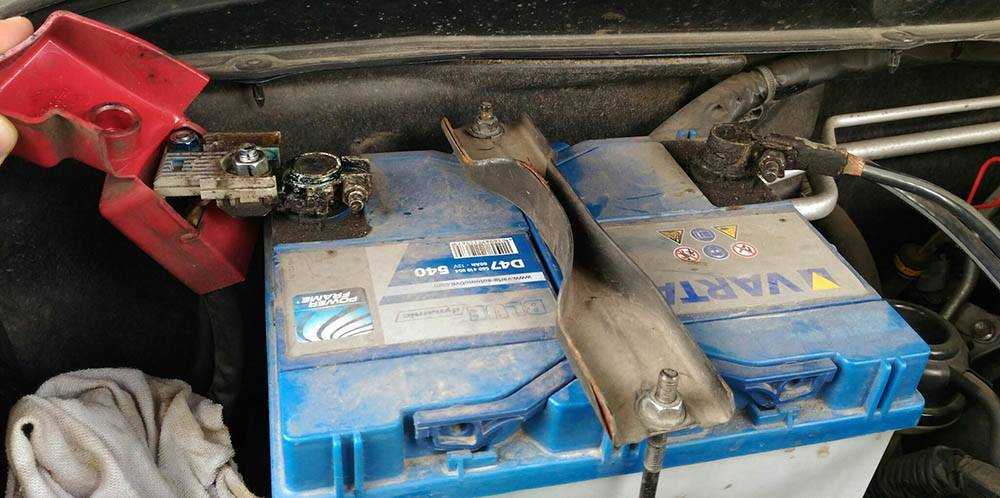

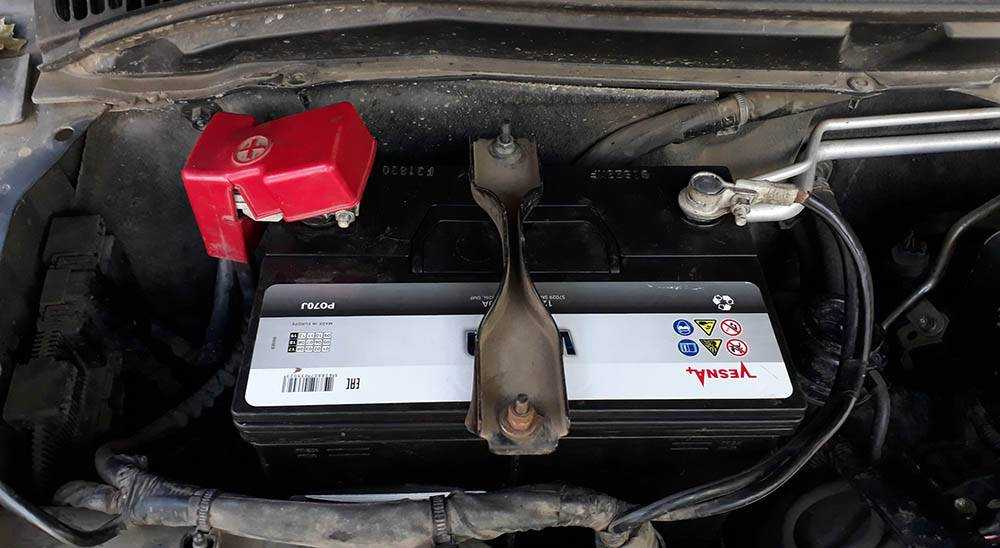

Замена АКБ на Suzuki Grand Vitara

Замена аккумулятора на Grand Vitara Suzuki не представляет каких-либо сложностей. Агрегат расположен между моторным отсеком и перегородкой салона. Ключом на 10 ослабляют и снимают клеммы «массы», затем «плюса». Тем же инструментом отвинчивают гайки шпилек, фиксирующих прижимную пластину. Выполняют снятие старой АКБ, на её место ставят новый блок, собирают узел в зеркальном порядке.

Батарея для Vitara 2.0 должна иметь приличный пусковой ток, чтобы без проблем активировать мотор, независимо от температуры окружающей среды. Машина оснащается двигателем силой до 233 л. с. (3,2 л), что и обуславливает повышенный параметр мощности. На внедорожнике применяется АКБ с режимом холодного прокручивания 540 А (для северных районов показатель может оказаться недостаточным).

Аккумулятор на Grand Vitara 2.4 выбирают с учётом возможности функционирования для синхронного снабжения всех подсоединённых элементов. В оригинальном исполнении производитель выбрал модель с увеличенным энергетическим зарядом (Panasonic FS-75D23L-N, 65 А/ч). Характеристика даёт возможность запускать ДВС многократно в процессе поездки, питать все приборы, подключённые к бортовой сети.

Полярность на всех АКБ для Vitara – обратная, что характерно для автомобилей, выпущенных в Европе и Японии, стандартные размеры батареи – 225*173*223 мм. Если используемый аккумулятор на Suzuki Grand Vitara вышел из строя, лучший вариант – заменить элемент на оригинальную АКБ или версии, приведённые выше в таблице. Не нужно поддаваться на низкую цену агрегата, приобретая кустарные изделия, сомнительные реплики или неизвестные марки. Подобные модели прослужат недолго, принесут больше проблем, чем пользы.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Если лампы исправны, но не горят

Если после замены лампочек габаритные огни все равно не загораются, то в первую очередь имеет смысл проверить предохранитель, который их запитывает. Он находится в монтажном блоке, а сам блок находится справа от драйвера и прикрыт декоративной крышкой. На рисунке ниже он обозначен цифрой 3.

Расположение монтажного блока в Suzuki Grand Vitara

Нас интересует предохранитель «R» (см. Рисунок ниже), который отвечает за передние и задние размеры и одновременно за противотуманные фары. Его номинал — 10 А. На реальном монтажном блоке эта вставка обозначается CODA.

Расположение предохранителей и реле в монтажном блоке для автомобилей Suzuki Grand Vitara

Если предохранитель не поврежден (и это можно определить, даже не открывая монтажный блок — если что-то из вышеперечисленного работает, значит, он определенно цел), проблема может заключаться в следующем:

Окисление соединительных блоков. Проверяем визуально, отключив их и осмотрев контакты. Они должны быть чистыми и блестящими.
Обрыв или короткое замыкание на корпусе проводов питания габаритных огней. Во втором случае постоянно перегорает только что установленный предохранитель. Осматриваем проводку, питающую проектор, находим и устраняем неисправность.

Если это не поможет, вам нужно обратиться к знакомому автосервису или электрику.

На этом разговор о габаритных огнях Suzuki Grand Vitara можно закончить. Теперь мы знаем, как самостоятельно заменить лампочки, отвечающие за размер, в его фарах и задних фонарях, а заодно разобрались, как самому исправить простейшие поломки габаритных огней.

Особенности замены лампы

Выбор лампы

Выбор ламп для фар автомобиля является крайне ответственным моментом, ведь от них зависит комфорт и безопасность движения. Поэтому к нему необходимо грамотно подходить.

В настоящее время на рынке представлен большой ассортимент ламп, различающихся по разным параметрам, что несколько усложняет выбор. Поэтому, предварительно необходимо ознакомиться с основными их видами.

Прежде всего, они различаются по типу конструкции:

Тип	Особенности
H4 (двухнитевые)	В этих лампочках объединен ближний и дальний свет. Они предназначены для фар, в которых используется одна оптика для освещения разного типа.
Н7 (однонитевые)	Применяются в автомобилях, у которых корпус фары разделен на две части и для каждого типа освещения используется своя оптика.

Лампочка ближнего света на Сузуки Гранд Витара используется стандарта Н7. Однако, помимо типа ее конструкции необходимо определиться еще и с принципом работы, так как от этого зависят основные показатели освещения. (См. также статью Противотуманные фары Сузуки SX4: особенности.)

В зависимости от принципа работы, они делятся на три вида:

Вид	Особенности
Галогенные	Являются, пожалуй, наиболее распространенными. Причем использоваться в автомобилях галогенные лампы начали еще с далекого 1962-го года. По принципу работы они напоминают обычные лампы накаливания, разница заключается лишь в более прочной нити, способной накаляться до трех тысяч градусов. Кроме того, их колба заполнена газом. Благодаря этому мощность светового потока достигает 1550 Лм, что значительно превышает показатель обычных лампочек накаливания. Стандартные галогенные лампы обладают характерным желтым свечением. Однако, в последнее время можно встретить модели, у которых цвет светового потока приближен к белому или голубому. В народе их называют псеводксеноновыми.
Ксеноновые (газорязрядные)	Основным их достоинством является более мощный свет – 1800-3300 Лм. Цветовая температура этих ламп лежит в пределах 4300 8500 К, т.е. от желтоватого до сиренево-фиолетового. Благодаря этому они лучше освещают дорогу, и при этом меньше напрягают глаза. Для сравнения, цветовая температура солнца в полдень составляет 5500 К. Среди других достоинств ксеноновых ламп является продолжительный срок службы – до 3 тыс. часов, против 1 тыс. часов у галогенных. Кроме того, они потребляют меньше электричества, что связано с их более высоким КПД. К недостаткам таких лампочек относится несколько моментов: Высокая цена, При включении происходит задержка, так как им требуется время на розжиг. Нуждаются в установке дополнительного блока, который подает на лампу для розжига 25000 вольт. Поэтому установку лучше не выполнять своими руками, а доверить профессионалам. Плохо освещают дорогу в сырую погоду (дождь, снег, туман).

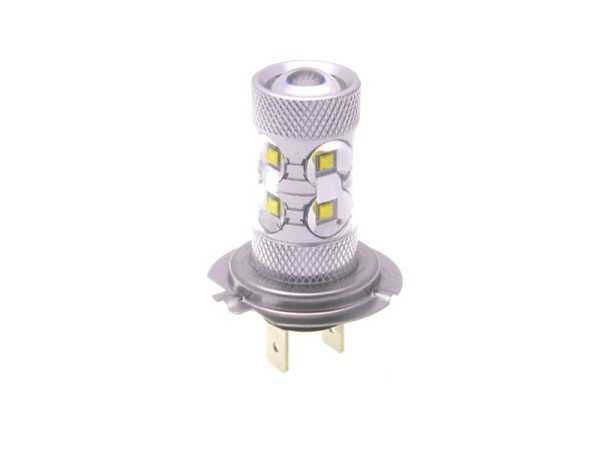

Светодиодные	Принцип работы этих ламп основан на том, что они генерируют свет в результате прохождения тока через диод, выполненный из кремниевого чипа. Основным достоинством таких ламп является еще меньшее энергопотребление и еще большая долговечность, по сравнению с вышеописанными их конкурентами. Светодиодные лампочки стандарта Н7 генерируют свет мощностью 2000 Лм. При этом они в три раза более долговечные, чем ксеноновые, а стоимость примерно одинаковая. Температура света, как и ксенона, максимально приближена к дневному освещению. Следует отметить, что для светодиодных лампочек также требуются блоки розжига.

Из вышеописанного следует, что лампа ближнего света на Гранд Витара должна подбираться с учетом не только ваших финансовых возможностей, но и таких моментов, как:

Влажность климата,
Погодные условия, в которых чаще всего придется водить автомобиль.

Что касается производителей, то лучше отдать предпочтение известным маркам:

Osram,
Bosch,
Philips,
Narva и пр.

Процесс замены

Инструкция по замене ламп освещения на Гранд Витара довольно простая:

Необходимо открыть капот и снять кожух фары, вращая его против часовой стрелки.
Далее нужно отсоединить разъемы проводов машины.
Затем демонтируется пружинка, удерживающая держатель лампочки. Для этого ее нужно придавить и отвести в сторону, как показано на схеме.

Затем держатель лампочки (на схеме под №7), надо повернуть против часовой стрелки и извлечь.
После этого старую лампу следует выкрутить и заменить новой, после чего конструкция собирается в обратной последовательности.

Вот, собственно, и вся основная информация о том, как осуществляется замена лампы ближнего света на Сузуки Гранд Витара.

Лада Калина замена ламп в задних фонарях журнал За рулем

Автомобиль с кузовом хэтчбек

Снимок2

Расположение ламп в заднем фонаре: 1 — патрон лампы сигнала торможения; 2 — патрон лампы заднего хода; 3 — патрон лампы указателя поворота; 4 — патрон лампы противотуманного и габаритного света

Работа показана на левом фонаре, правый фонарь снимаем аналогично.

144

При открытой двери багажного отделения головкой «на 8» отворачиваем два болта крепления фонаря к задней стойке кузова.

4

Преодолевая сопротивление двух фиксаторов фонаря, входящих в пластмассовые держатели на кузове, сдвигаем фонарь назад и отводим от кузова.

14494

Повернув патрон лампы противотуманного и габаритного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем из патрона.

144942

Комбинированная лампа противотуманного и габаритного света имеет два выступа, расположенных на разных уровнях и несимметрично относительно оси лампы.

При установке новой лампы противотуманного и габаритного света P21/4W ее выступы должны войти в соответствующие пазы патрона. Лампу света заднего хода R10W, лампу сигнала торможения P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона. На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы и цвет провода, подходящего к патрону (кроме патрона лампы Р21/4W). Чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.

Устанавливаем задний фонарь в обратной последовательности.

Автомобиль с кузовом седан

Снимок111111

Положение ламп в заднем фонаре: 1 — света заднего хода; 2 — сигнала торможения; 3 — указателя поворота; 4 — габаритного и противотуманного света

Работа показана на левом фонаре.

Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления, не отсоединяя колодку проводов.

2161-5-13-16-02 (Копировать)

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

2161-5-13-16-03 (Копировать)

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

2161-5-13-16-04 (Копировать)

Отводим фонарь, вытягивая провода через отверстие в кузове.

2161-5-13-16-05 (Копировать)

Повернув патрон лампы габаритного и противотуманного света против часовой стрелки, вынимаем патрон с лампой из корпуса фонаря.

2161-5-13-16-06 (Копировать)

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Операции по замене остальных ламп выполняем аналогично.

Устанавливаем фонарь в обратной последовательности.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Ремонт СУЗУКИ гранд витара 2008

Прикладываю смету, которую мне насчитали в сервисе. На мой взгляд дорого, учитывая, что задраны цены на запчасти. Желательно ЮЗАО.

Перед: Замена телевизора с покраской и арматурными работами 15. Бампер передний покраска 8 Капот до 10. Зад: Замена двери с покраской 9 кожух 5 Бампер зад 7 Покраска крыльев и задней панели+пол 16 Стапель+ремонт крыльев ориентировочно 15

Цена ремонта 85

Гарантия на все работы год. Поможем с поискам зап часей. м.Кантемировская

Контакты в анкет. 89672643343

зао на границе с юзао ул рябиновая

машина конечно очень крепкая и тянется тяжело но нет на фото ничего такого страшного можно смело расчитывать на стоимость работ в 85 000 рублей и стоимость запчастей в 65 000

срок выполнения работ – неделя срок гарантии 5 лет

Фотки не очень удачные, но это все что я смог снять в сервисе

Покраска одной детали 6000 рублей.

Точная цена ТОЛЬКО после осмотра автомобиля и дефектовки. Запчасти можно как новые так и Б/У.

Стоимость будет согласована, указана в договоре и заказ-наряде. Останется неизменной. хотя обычно сами знаете как бывает. Если нужен действительно качественный ремонт то посмотрите фото самого автосервиса и фото ремзоны, сами все поймете Ждем Вас

> Замена передней панели под капотом (замковая часть) с покраской ==Панель передняя -замена,с покраской 12т.р.

> Под замену радиатор кондиционера и правая фара, решетки радиатора. ==Замена радиатора 1.5т.р.+ заправка 2 т.р.+ доп арматурные работы 2 т.р.

> Зад: > 5-ая дверь под замену с покраской. ===Покраска с 2-х сторон и арматурными работами 11т.р.

> Замена с покраской кожуха запасного колеса (сам кожух + ответная часть) ==покраска кожуха 5т.р.

> Задний бампер с парктрониками – замена с покраской. ==покраска 8т.р. + арматурные работы 1.5.т.р.

> “Поехали” оба задних ложерона, вытягивать с покраской. ===Тут без осмотра не обойтись оценка может быть очень примерной . Расчитывайте на 15-20т.р.

> Ремонт и покраска заднего левого крыла. ==Покраска 6т.р.,ремонт под вопросом ,плюс минус 2-3 т.р.

> Замена заднего левого фонаря (трещина). >===300р

Судя по описанию получилось чуть больше 100т.р. Стоимость з/ч можно посчитать как б/у так и новые и неоригинал. Лучше либо новые либо б/у. Китай не айс.

Заключение

Подыскивая японский автомобиль с надежной системой полного привода от 6 до 11 тысяч долларов, стоит обратить внимание на Suzuki Grand Vitara 1. Да, этот автомобиль имеет не очень привлекательную внешность, тесный салон (кроме XL-7) и низкосортные материалы отделки интерьера (касается дорестайлинговых версий)

Сюда можно отнести недостаточно комфортное шасси и ограниченные возможности по применению системы полного привода (нельзя использовать на асфальте)

Сюда можно отнести недостаточно комфортное шасси и ограниченные возможности по применению системы полного привода (нельзя использовать на асфальте).

Но не будем забывать и сильные стороны японского вседорожника. Прежде всего, он сравнительно надежный и достаточно прочный. Гранд Витара первого поколения отлично проявляет себя и на разумном бездорожье. Эксплуатационные расходы на содержание и ремонт будут приемлемыми, при условии, что под капотом нет дизеля или бензинового V6.
