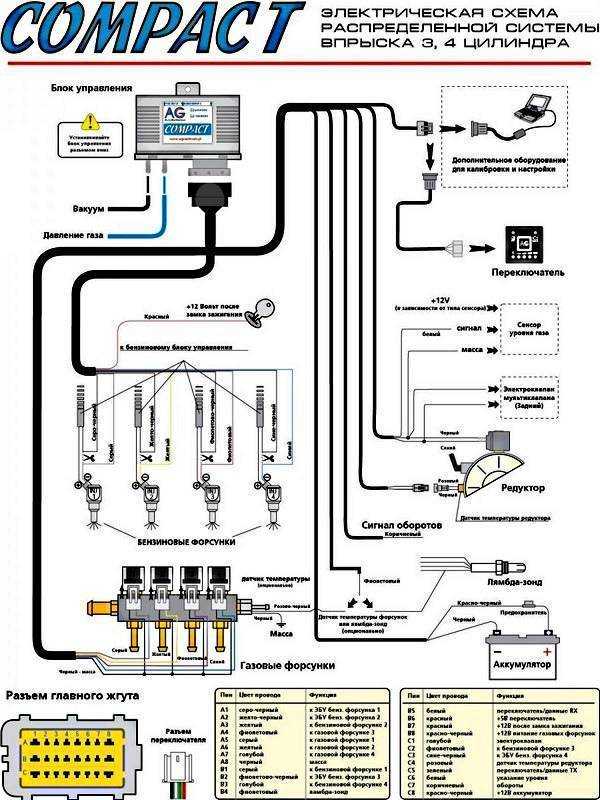

Главное о подключении лямбда зонда к ГБО 4 поколения
Правильное подключение лямбда зонда к ГБО 4 поколения является важным этапом установки системы газового оборудования на автомобиль. Лямбда зонд регулирует работу двигателя, обеспечивая оптимальное использование топлива и снижение выбросов вредных веществ.
Для правильного подключения лямбда зонда необходимо использовать специальные кабели и разъемы, предназначенные для данной модели ГБО 4 поколения
Следует обратить внимание на соответствие типов разъемов и кабелей, чтобы исключить возможность неправильного подключения или короткого замыкания
Оптимальным местом установки лямбда зонда является выхлопная система автомобиля, возможно, вблизи выпускного коллектора
Важно учесть, что зонд должен быть установлен в таком месте, чтобы избежать негативного воздействия высоких температур и механических вибраций
При подключении лямбда зонда к ГБО 4 поколения также необходимо обратить внимание на правильную полярность подключения. Неправильная полярность может привести к некорректной работе зонда и возникновению проблем с всей системой газового оборудования
После подключения лямбда зонда к ГБО 4 поколения необходимо провести тестирование системы и настройку параметров работы. Для этого используются специализированные программы и оборудование, которые позволяют определить оптимальные значения для эффективной работы двигателя и соблюдения экологических норм.
Важно отметить, что правильное подключение лямбда зонда к ГБО 4 поколения требует определенных знаний и навыков. В случае отсутствия опыта, рекомендуется обратиться к профессионалам, которые смогут провести установку и настройку системы газового оборудования качественно и безопасно
Правила электрического монтажа ГБО четвёртого поколения
Рассмотрим основные правила монтажа на основе электрической схемы подключения газового компьютера TE-PM.

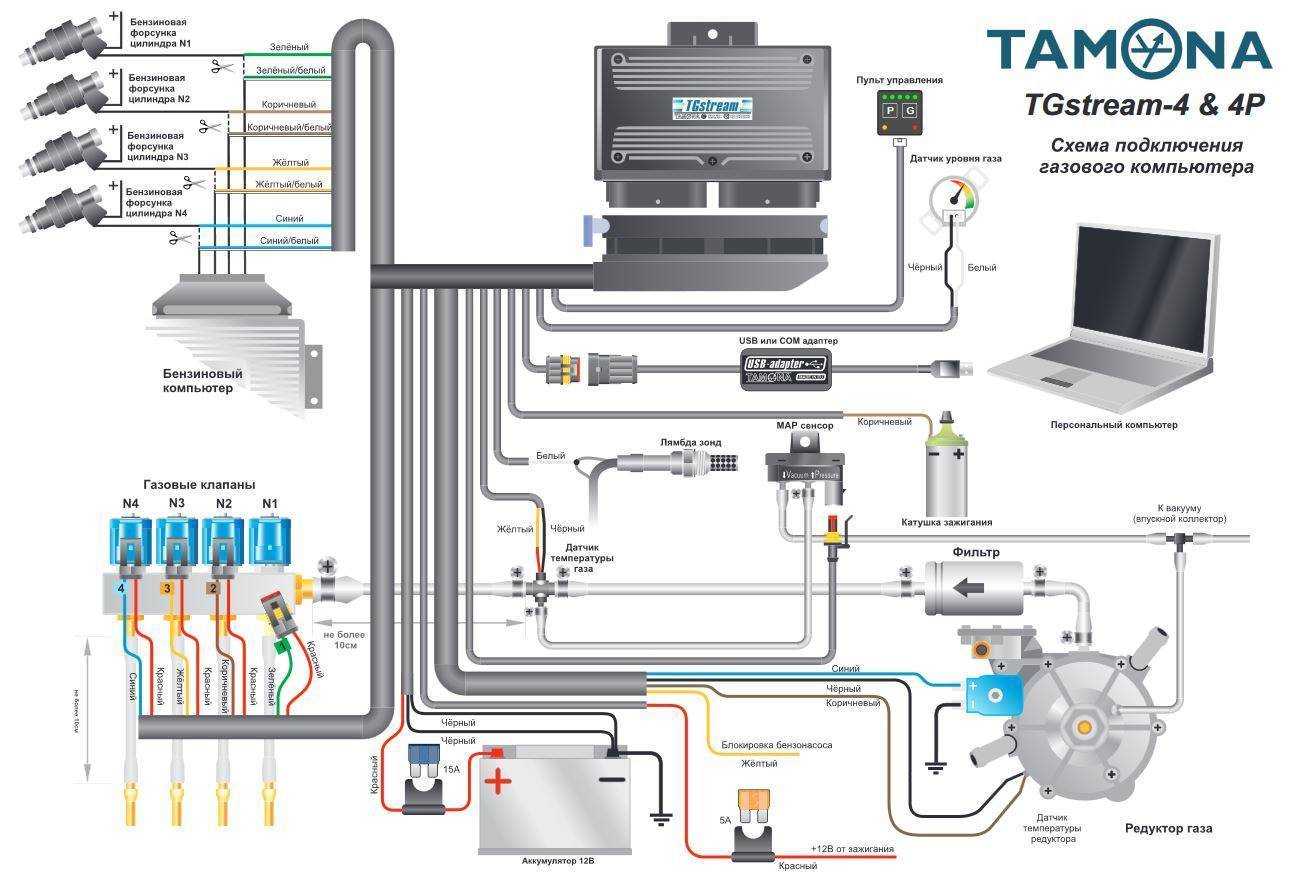

Схема электрического монтажа TE-PM
Подключение общего провода (массы) газового компьютера следует к штатному подключению проводов массы к кузову автомобиля. Как альтернатива, возможно подключение общего провода к минусу аккумулятора. Плюсовой провод через предохранитель подключается к цепи питания автомобиля, где +12В появляется при включении зажигания. Очень удобно использовать для этого плюсовой провод бензиновых форсунок. В большинстве случаев, при выключении зажигания, плюс пропадает не сразу. При этом кнопка управления продолжает работать. Это вполне допустимо. Крайне нежелательно, для подключения к плюсу, использовать плюс системы зажигания. Он имеет слабый ток и содержит значительные пульсации напряжения, приводящие к помехам. Некоторые газовые компьютеры, например TE-STREAM, имеют ещё и второй провод питания. Он подключается к плюсу аккумулятора.
Подключение к бензиновым форсункам может быть через стандартные разъёмы (стандарта BOSСH или японские) или непосредственно в разрыв управляющих цепей (показано на схеме). С разъёмами эти работы выполняются быстрее, при непосредственном подключении значительно аккуратнее и красивее. Особенно, когда врезки делаются в жгуте на удалении от самих форсунок. В “японских” разъёмах нет единого стандарта расположения плюса и управляющего провода. Поэтому, придётся ещё разбираться и с этим. Жгуты наших (ТЕ) компьютеров могут быть как с разъёмами, так и без. Это определяется заранее и обсуждается с нашими партнёрами на местах.
Подключение к газовым форсункам, как правило, не вызывает проблем. Главное, чтобы номер канала подключения к конкретной бензиновой форсунке, соответствовал номеру газовой. Порядок счёта цилиндров в двигателе не имеет значения. Датчик температуры газа и отвод для МАПа (крестовина) располагается в непосредственной близости от газовой рампы. Иногда этот датчик расположен на самой рампе (OMVL), тогда крестовину можно не ставить.
Подключение провода к лямбда зонду не является обязательным. Все автокалибровки и сбор точек карты при этом будут происходить штатно. Подключение необходимо только для наблюдения визуально, для анализа работы системы. Подключение к широкодиапазонным лямбдам не предусмотрено. В V-образных двигателях следует подключить один из двух лямбда зондов.
Датчик уровня может быть высокоомным (0-30кОм) и низкоомным (0-90Ом). Двухпроводной, резистивный. Для других типов датчиков необходим дополнительный провод для питания.
К редуктору идут провода клапана газа и температуры. Синий провод подключается к одной клемме клапана и одновременно этот провод тянется к клапану мультиклапана. Вторая клемма клапанов соединяется с ближайшей массой. Датчик температуры редуктора подключается через разъём или напрямую, через пайку проводов.
Нельзя путать подключение разъёмов МАП-сенсора и диагностического разъёма. Провод диагностического разъёма значительно короче провода МАП-сенсора. В некоторых компьютерах на разъём диагностики может подключаться ещё и кабель кнопки управления. Одновременно, газовый компьютер, может работать только с одним устройством: либо с кнопкой, либо с диагностическим адаптером.

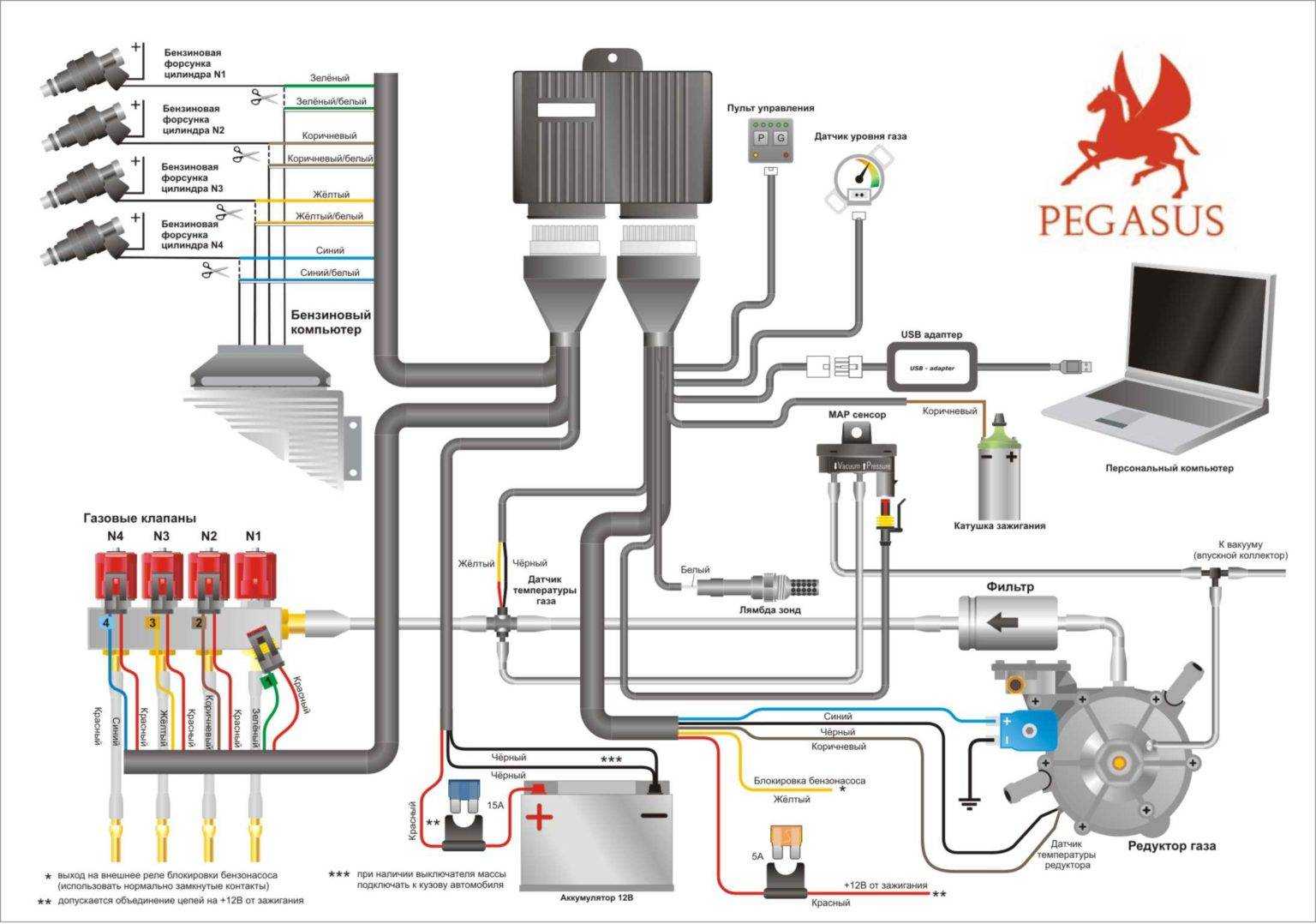

Подключение проводов и датчиков к лямбда-зонду
При установке системы ГБО 4 поколения к лямбда-зонду, важно правильно подключить провода и датчики, чтобы обеспечить надежное и точное функционирование системы. Процесс подключения проводов и датчиков может немного отличаться в зависимости от модели автомобиля и типа системы ГБО, поэтому перед началом работ рекомендуется ознакомиться с инструкцией производителя
Процесс подключения проводов и датчиков может немного отличаться в зависимости от модели автомобиля и типа системы ГБО, поэтому перед началом работ рекомендуется ознакомиться с инструкцией производителя.
Основные шаги для подключения проводов и датчиков к лямбда-зонду:
- Выключите зажигание и отсоедините отрицательный клеммный зажим аккумулятора, чтобы предотвратить короткое замыкание и повреждение электроники автомобиля.
- Определите место, где будет размещена лямбда-зонда. Обычно она устанавливается в выхлопной системе, недалеко от выпускного коллектора или катализатора.
- Подготовьте необходимые инструменты и материалы, такие как провода, разъемы, электроизоляционная лента и зажимы.
- Подключите провод от системы ГБО к разъему лямбда-зонды. Обычно провод цвета синего подключается к разъему с соответствующей маркировкой.
- Убедитесь, что провод правильно вставлен в разъем и фиксируется зажимом для надежного контакта.
- Повторите процесс для остальных проводов и датчиков, если их несколько. Обычно система ГБО имеет разные датчики, которые могут быть подключены к лямбда-зонде.
- Тщательно изолируйте каждое соединение электроизоляционной лентой или специальными зажимами.
После того, как все провода и датчики подключены, включите зажигание и проверьте работу системы. В случае обнаружения неполадок или ошибок, рекомендуется обратиться к специалистам для диагностики и настройки системы ГБО.
Установка и подключение системы ГБО 4 поколения к лямбда-зонду может быть сложной задачей, поэтому важно проявить внимание и следовать инструкции производителя. Неправильное подключение проводов и датчиков может привести к неправильной работе системы и повреждению электроники автомобиля
