Лямбда зонд

Как он функционирует

Лямбда-зонд работает на основе гальванического элемента, погруженного внутрь выхлопной трубы. На поверхности элемента протекают химические реакции, вырабатывающие внутри его электрический ток. Этот сигнал усиливается самим зондом. Он подается через провод к блоку управления двигателем.

Гальванический элемент на рабочей поверхности лямбда-зонда

Гальванический элемент на рабочей поверхности лямбда-зонда

При холодном запуске двигателя зонд не функционирует. Ему нужно время для его разогрева. Поэтому, на рынке автозапчастей существуют датчики с подогревом и без него. В первом случае к лямбда-зонду подается электрический ток, внутри его находится нагревательный элемент. За счет этого напряжения повышается температура рабочей поверхности датчика.

Лямбда-зонд с обогревом на четыре провода от Тойота

Лямбда-зонд с обогревом на четыре провода от Тойота

Рабочий цикл широкополосного датчика

Рабочую зону широкополосного лямбда зонда принято условно делить на 4 части. Это удобно для понимания принципа работы узла, во время диагностики, когда на приборной панели выходит ошибка системы.

1. Камера ионого электролизного насоса — А.
2. Чувствительный элемент или элемент Нернста — В.
3. Электроцепь — С.
4. ЭБУ — Д.

Отработанные газы, проходя по патрубку системы проникают в диффузионную щель, где происходит процесс дожигания. После дожига в камере образуется либо избыток, либо нехватка кислорода. Время каталитического сгорания твердых частиц в камере занимает 0.01 сек., но поскольку процесс дожига происходит только при высоком нагреве газа (от 200–300 градусов по Цельсию), камера нагревается через элемент нагревателя.

После догара топливного выхлопа в блоке, чувствительный элемент Нернста проводит сравнение, полученный состав воздуха с эталонным и передает информацию на ЭБУ мотора в одном из трех вариантов:

• недостаток кислорода (лямбда «минус»), смесь обедненная;
• переизбыток (лямбда «плюс»), смесь обогащенная;
• стехиометрия (лямбда =1) — уравновешенный параметр.

На основе показателей ЭБУ посылает импульс на ионный насосный блок. В зависимости от первичных данных блок управления передает одну из трех команд.

1. При переизбытке кислорода формируется положительный ток, смесь обедненная, необходимо провести лишний кислород в выхлопной патрубок.
2. Если смесь обогащенная, необходимо закачать кислород из коллектора выхлопной системы в камеру и сформировать отрицательный ток.
3. При стехиометрии ЭБУ не дает сигнал.

Во время формирования положительного или отрицательного тока в блоке ионного насоса, формируется показатель качественного состава выхлопной смеси. ЭБУ считывает параметр тока на сторонах насоса и формирует сигналы на корректировку подачи топлива в систему впрыска.

После внедрения широкополостных датчиков в систему выходного коллектора значительно упростился процесс диагностики и отпала необходимость использовать газоанализаторы. Но не все так однозначно в работе современных датчиков.

Конструкция и принцип работы кислородного датчика

Конструкция кислородного датчика

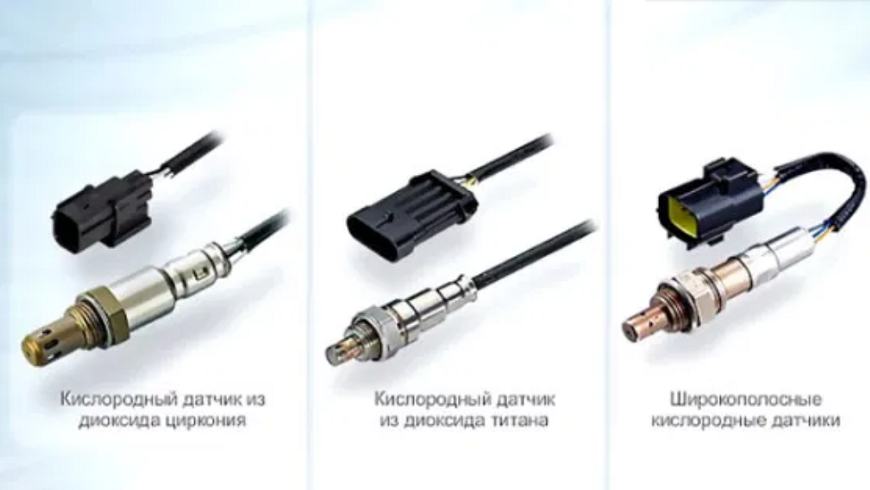

Существует несколько видов лямбда-зондов, применяемых на современных автомобилях. Рассмотрим конструкцию и принцип работы наиболее популярного из них – датчика кислорода на основе диоксида циркония (ZrO2). Датчик состоит из следующих основных элементов:

• Наружный электрод – осуществляет контакт с выхлопными газами.
• Внутренний электрод – контактирует с атмосферой.
• Нагревательный элемент – используется для подогрева кислородного датчика и более быстрого вывода его на рабочую температуру (около 300 °C).
• Твердый электролит – расположен между двумя электродами (диоксид циркония).
• Корпус.
• Защитный кожух наконечника – имеет специальные отверстия (перфорацию) для проникновения отработавших газов.

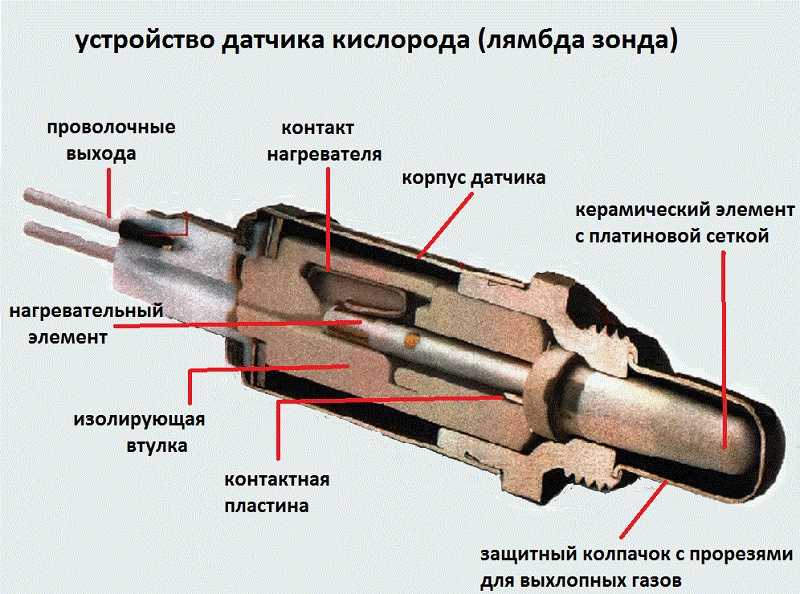

Устройство наконечника лямбда-зонда

Внешний и внутренний электроды покрыты платиновым напылением. Принцип работы такого лямбда зонда основан на возникновении разности потенциалов между слоями платины (электроды), которые чувствительны к кислороду. Она возникает при нагревании электролита, когда через него происходит движение ионов кислорода от атмосферного воздуха и выхлопных газов. Напряжение, возникающее на электродах датчика, зависит от концентрации кислорода в отработавших газах. Чем она выше, тем ниже напряжение. Диапазон напряжений сигнала кислородного датчика находится в пределах от 100 до 900 мВ. Сигнал имеет синусоидальную форму, у которой выделяются три области: от 100 до 450 мВ – бедная смесь, от 450 до 900 мВ – богатая смесь, значение 450 мВ соответствует стехиометрическому составу топливовоздушной смеси.

Проверяем лямбда зонд с помощью ELM 327

Обычно лямбда зонд начинает медленно умирать после пробега в 80-100тыс км. и даже если у вас ещё не загорелся «ДЖЕКИЧАН» но пробег у вашего авто уже более 80тыс то вам пора проверить работу датчика кислорода он же лямбда зонд !

У меня это начало проявляться так, сначала начала выскакивать ошибка P0134 примерно раз в месяц, потом раз в пару недель а сейчас я уже просто не удаляю чек т.к. он постоянно кричит о неисправной лямбде!Как же понять действительно ли это навернулся кислородный датчик или может быть что то другое?

Для начала заводим авто и прогреваем двигатель до рабочей температуры т.к. для корректного измерения лямбда зонду нужно прогреться до температуры 300 – 400°С

Далее берем ЕЛМ сканер и подключаем его к авто, на телефоне включаем програмульку OBD Авто Доктор

стянутую с плей маркета и заходим в динамические параметры, там выбираем пункт Банк1 Сенсор 1В это и будет наша первая лямбда!

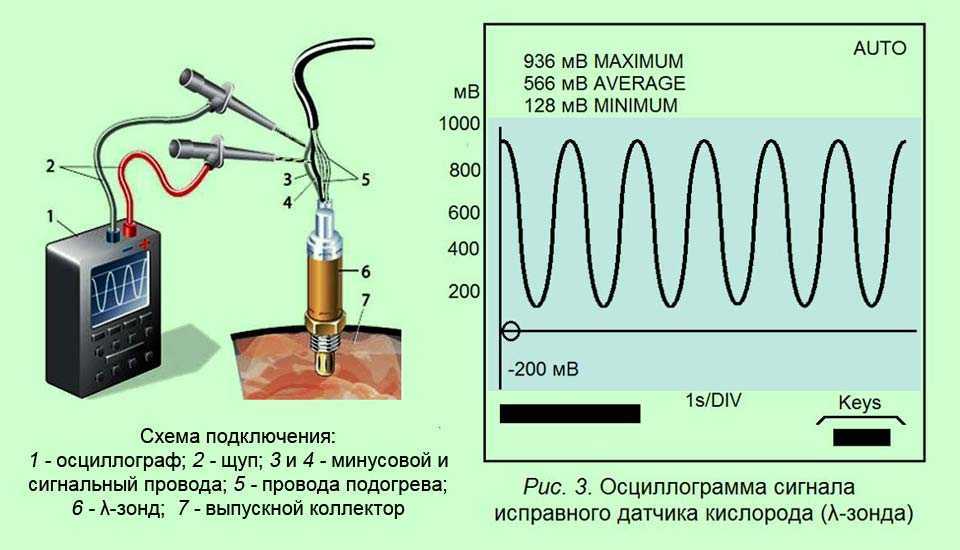

Дальше смотрим на амплитуду и сравниваем её с амплитудой нормального рабочего лямбда зонда!Вот вам для примера нормальная работа первого лямбда зонда

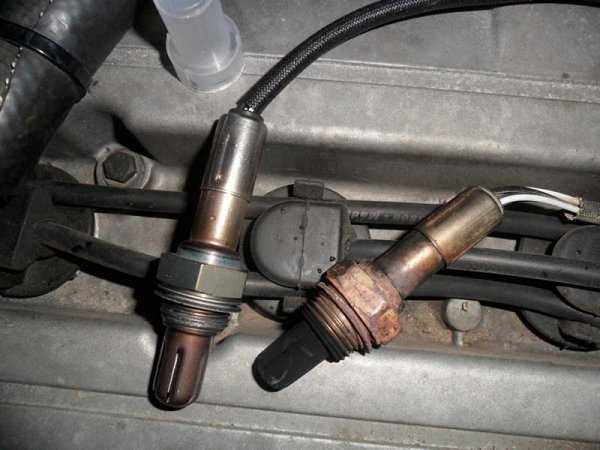

А вот так работает мой лямбда зонд

По картинке видно что моя лямбда умерла!Вот ещё пару картинок по неисправности лямбды!

Ничего страшного скажите вы, ведь авто отлично работает и неработающая лямбда никак не отражается на работе двигателя, единственное что вас будет напрягать это постоянно горящий ЧЕК ЕНЖИН на приборной панеле .

Но это далеко не так, ведь лямбда зонд используется для поддержания оптимального состава воздуха и топлива, поступающего в двигатель автомобиля а оптимальным считается такой состав, когда на 14,6-14,8 части воздуха приходится одна часть топлива

В тот момент когда лямбда зонд отключен или перестал правильно работать мозги они же ЭБУ включает автономный режим подачи топливо-воздушной смеси что глобально отличается от нашего оптимального состава!Это влияет на расход топлива в худшую сторону, приводит к увеличению токсических веществ в выхлопных газах. Если же ездить с отключенным или неисправным лямбда зондом долгое время, то могут возникнуть следующие проблемы:

-быстро возникнет черный сажевый налет на свечах зажигания( что приведет к плохому запуску двигателя, особенно на холодную)-нагар на клапанах-нагар в катализаторе-нагар на поршняхСо всем вытекающим из этого…

Расход топлива действительно зверски увеличивается и это не миф!В моём случае в место 8л/100км по трассе машина начала кушать на 2 литра больше, причём не зависимо какая будет скорость 100 или 140 км/ч !Измерения по расходу топлива с нерабочей лямбдой я проводил на трассе М4 на протяжении не меньше 800 км !На всём отрезке пути показания были ровно 10л на 100км.

Теперь немного о самом датчике, ничего сложного и военного в нём нет и устроен от вот так…

сейчас на рынке нам предлагают всевозможные аналоги, самые продаваемые пожалуй будут лямбда зонды от BOSCН т.к. его цена в 2 раза дешевле оригинала и сама фирма не плоха по отзывам!Но как показывает практика лучше покупать оригинальный датчик т.к. только он сможет обеспечить нормальную работу двигателя да и как правило живёт такой датчик в несколько раз дольше чем аналоги!Поэтому не экономьте и покупайте оригинал!

А я уже заказал себе новую лямбду GM 96 864 850 -для авео с двигателем 1.5 !На этом всё, всем бобра и рабочих лямбд !

Разбираем контакты

В отличие от двухконтактного датчика, широкополосный имеет несколько иное устройство.

К нему подводится целая колодка с проводами. За что отвечает каждый из них? Ниже мы расскажем о распиновке широкополосного датчика кислорода:

• Пин-1. Отвечает за ток ионного насоса. Напряжение на этом контакте должно составлять не менее 10 микроампер.
• Пин-2. Отвечает за массу. Допустимое отклонение – не больше 100 mV.
• Пин-3. Отвечает за работу гальванического элемента (сигнал Нернста). В отключенном разъеме уровень напряжения должен составлять порядка 0,45 В. При подключенном разъеме данная цифра находится в пределах 1 В.
• Пин-4 и 5. Эти контакты отвечают за напряжение на подогревателе. Управляется подогреватель широкополосного датчика путем широтно-импульсной модуляции. В случае отказа подогревателя, при компьютерной диагностике будут следующие коды ошибок: РОО36 и РОО64.

Нулевой показатель тока

Существует еще одна ситуация, когда во время работы ДВС кислородный зонд отправляет на ЭБУ сигнал нулевой силы тока. Это обозначает, что контроллер не смог вывести параметр лямбда на «1» или стехиометрию, существуют несколько распространенных причин:

• критичный дефект;
• неисправность зонда.

На практике водитель в одном случае из десяти увидит код ошибки, говорящей, что датчики не работает. ЭБУ не проверяет качество работы лямбда зонда, поскольку для мониторинга необходимо принудительно обогатить топливную смесь, затем критически увеличить поступление воздуха в цилиндры. Это способствует токсичному выхлопу. Поскольку вся система направлена на поддержку экологического стандарта отработанного газа, проверить рабочее состояние датчика можно только принудительно, вручную.

Критичный дефект возникает на исправном датчике, если его система корректировки на  пределе параметров настройки. В этом случае на доске приборов появляется код ошибки «Превышение предела корректировки топливной смеси».

И в первом и во втором случае проводится демонтаж датчика, его проверка на работоспособность, вторым шагом идет проверка топливного состава. Если смесь подается в цилиндры блока неправильного состава, проводится корректировка качества смеси через настройку форсунок, зажигания, других элементов системы топливоподачи.

Проверка напряжения в цепи подогрева датчика

Для проверки напряжения в цепи подогрева датчика кислорода нам понадобится вольтметр.

1. Включаем зажигание автомобиля
2. Острыми щупами протыкаем провода или втыкаем щупы от вольтметра в разъемы провода идущий на датчик кислорода.
3. Замеряем напряжение.

Напряжение на этих проводах должно равняться напряжению аккумуляторной батареи, примерно 12, 45В. Плюс приходит обычно приходит на нагреватели датчика кислорода напрямую через предохранители, а минус подается с блока управления двигателем. Поэтому если на нагреватель датчика кислорода не приходит плюс, то смотрите цепь, аккумулятор, предохранитель и датчик кислорода. Кстати в некоторых моделях автомобиля возможно наличие реле в этой цепи. Но если нет минуса, то смотрите всю цепь до блока управления. Возможно потерялся контакт в каком либо разъеме, либо блок управления по каким то причинам не видит минус.

Проверка исправности нагревателя лямбда зонда при помощи тестера

Для того, чтобы проверить сам нагреватель лямбда зонда путем замера сопротивления нам понадобиться Омметр, то есть тестер или мультиметр в режиме измерения сопротивления. Отсоедините разъем датчика кислорода и измеряете сопротивление между проводами нагревателя. Сопротивление может быть разное, но обычно оно находится в пределах 2-10 Ом. Если сопротивление не показывается вообще, то скорее всего в нагревателе датчика кислорода (лямбда зонда) произошёл обрыв и он требует замены.

• Как проверить термостат на оке



• Давай ладом что означает



• Видеорегистратор prestigio multicam 575w инструкция



• Видеорегистратор hd tvi серии ds h1 инструкция на русском



• Как открыть машину без ключей на сигнализации

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Причины поломки

Стоит отметить, что датчик кислорода имеет повышенную чувствительность к поломкам.

Причиной выхода из строя может стать:

1. Низкое качество топлива. При плохом бензине на лямбда-зонде остаются определенные части свинца. Появление такого напыления ухудшает чувствительность электрода к топливной смеси. Проходит какое-то время и датчик можно выбрасывать.
2. Механическая поломка. Сам датчик кислорода может выйти из строя. При этом к основным повреждениям можно отнести дефект корпуса, нарушение обмотки устройства и так далее.

Решается проблема посредством установки нового датчика. Что касается ремонта, то при таких поломках он бесполезен.

3. Чрезмерные объемы топлива, подаваемые в цилиндры мотора, попросту не успевают сгорать и вылетают в систему выхлопа в виде сажи.

Через время черный налет скапливается на узлах системы выхлопа машины и на датчике кислорода в том числе. Как следствие, лямбда зонд начинает работать неправильно.

В качестве «лечения» можно использовать специальные очистители и тряпки, позволяющие убрать загрязнения. Если же датчик забивается регулярно, то лучше его поменять.

Настройка в CROME

Лямбда подключена, AFR показывается. Как это использовать для настройки? Вам нужен прошиваемый OBD1 мозг. В нем нужно работать с базой P30 (P28 не подходит). Для начала отключите проверку целостности прошивки (Plugins-Enhancements-Remove Checksum Routine) включите даталог (Plugins-Enhancements-Quick Datalogger +RTP). Это нужно для даталога. Сам CROME тоже необходимо настроить под лямбду.

Во первых скажу что CROME очень не стандартная программа (наблюдаю с 1.2-1.6.9 версии). Взамен точек нужно использовать запятые 14.7->14,7. Решается суммарно для ОС Windows : панель управления->язык и региональные стандарты->дополнительные параметры ->разделитель целой и дробной части установить как . (точку)! Далее File-Settings. В первом окне “General” устанавливаем галочку Air-Fuel Ratio (перевод напряжения в AFR) — перевод значений в AFR. На вкладке “Tuner Logging” заполняйте значения как показано ниже. Левая таблица сравнивает напряжение и выдает AFR.

Правая часть таблицы отвечает за то, на каких оборотах, передачи, при каких значениях температуры ОЖ снимать значения. Я даю полную картину, с опытом вы поймете что вам мерить нужно, а что нет.

Где находится?

Устанавливается широкополосный лямбда-зонд в выхлопной системе. В зависимости от типа автомобиля, в конструкции может использоваться один или несколько таких датчиков. Так, первый устанавливается до катализатора, второй – после него. Внешне его можно увидеть не всегда. Например, на «Калине» первых поколений данный элемент расположен в районе днища. А начиная со второго поколения кислородный датчик (лямбда-зонд) монтируется прямо в выпускной коллектор, доступ к которому осуществляется из-под капота. Но в любом случае данный элемент будет выглядеть как некая форсунка, что торчит из трубы со жгутом проводов.

Отметим, что на старых автомобилях использовался не широкополосный датчик кислорода, а двухточечный. Он имеет простую конструкцию. Был заменен ввиду необходимости более точных показаний. Ведь чем правильнее смесь, тем более оптимальной будет работа двигателя в разных режимах и нагрузках. Кстати, некоторые устанавливают широкополосный датчик кислорода с показометром. Обычно это цифровой «будильник», который показывает соотношение бензина и воздуха в смеси в режиме реального времени. Зачастую используется для диагностики неисправностей авто. На заводе такой элемент не устанавливается.

Нулевой показатель тока

Существует еще одна ситуация, когда во время работы ДВС кислородный зонд отправляет на ЭБУ сигнал нулевой силы тока. Это обозначает, что контроллер не смог вывести параметр лямбда на «1» или стехиометрию, существуют несколько распространенных причин:

• критичный дефект;
• неисправность зонда.

На практике водитель в одном случае из десяти увидит код ошибки, говорящей, что датчики не работает. ЭБУ не проверяет качество работы лямбда зонда, поскольку для мониторинга необходимо принудительно обогатить топливную смесь, затем критически увеличить поступление воздуха в цилиндры. Это способствует токсичному выхлопу. Поскольку вся система направлена на поддержку экологического стандарта отработанного газа, проверить рабочее состояние датчика можно только принудительно, вручную.

Критичный дефект возникает на исправном датчике, если его система корректировки на пределе параметров настройки. В этом случае на доске приборов появляется код ошибки «Превышение предела корректировки топливной смеси».

И в первом и во втором случае проводится демонтаж датчика, его проверка на работоспособность, вторым шагом идет проверка топливного состава. Если смесь подается в цилиндры блока неправильного состава, проводится корректировка качества смеси через настройку форсунок, зажигания, других элементов системы топливоподачи.

Проводим диагностику авто с помощью дешевого сканера ELM327

Хочу рассказать, как можно сделать диагностику своего авто с помощью сканера ELM327.

Примерно год назад я заказал себе на известном китайском сайте сканер ELM327. Обошелся он мне в 450 руб. Этот довольно простенький сканер уже многократно себя окупил.

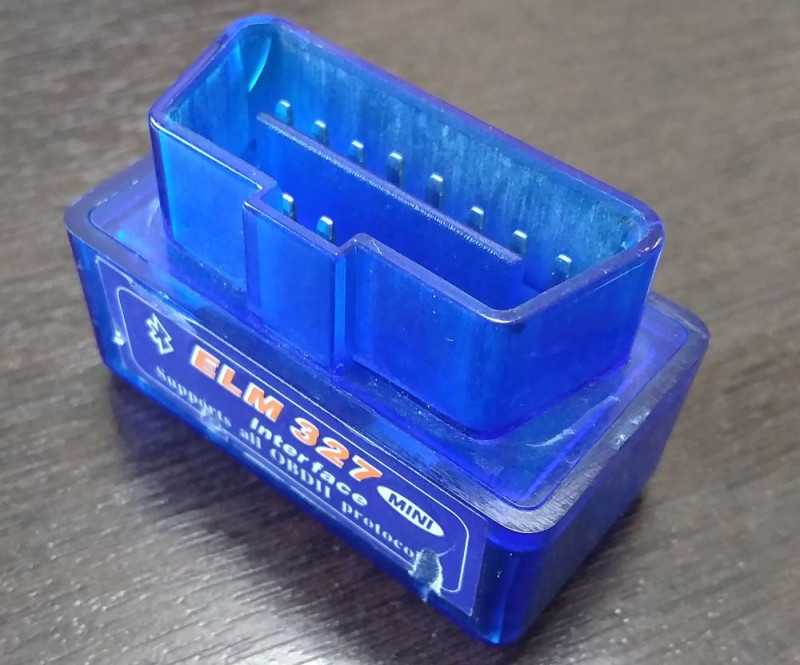

Сканер ELM327

Сканер ELM327

При покупке сканера нужно посмотреть подойдет ли он к вашему автомобилю. Как правило, на сайте продавца есть список брендов авто, к которым он подходит. Например, мой сканер для автомобилей японской сборки не подходит, хотя та же тойота европейской сборки дружит с ним. Я проверял на тойоте Королле 2003г и ниссане, марку не помню. На обоих авто сканер работал.

Блютуз на телефоне у меня всегда включен и когда я завожу автомобиль, сканер ELM327 автоматически сопрягается с телефоном. Получается очень удобно. Не нужно каждый раз что-то настраивать и подключать.

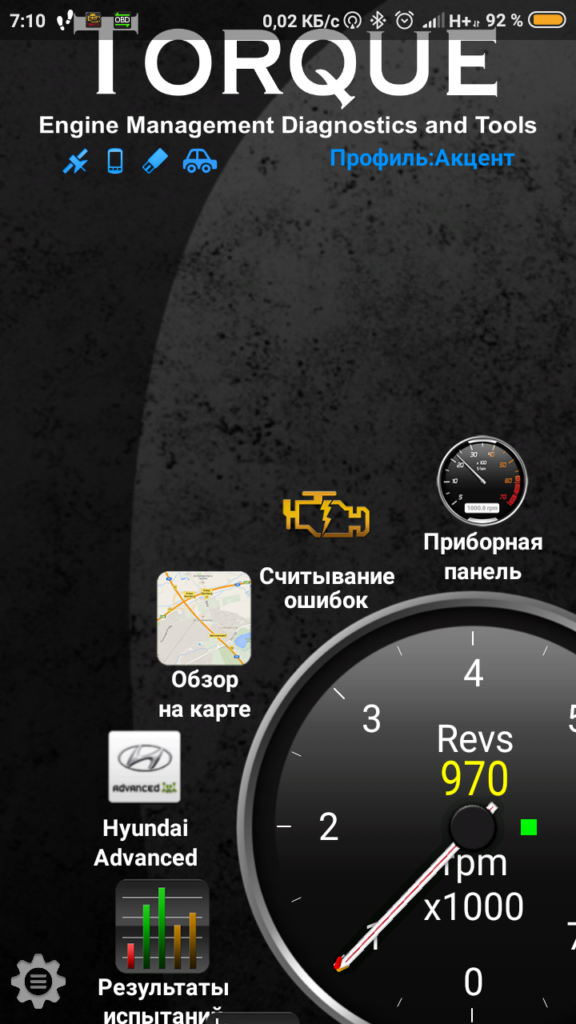

Итак, я купил ELM327 и на телефоне установил программу Torque.

Для работы с данным сканером существует несколько различных программ, но я пользуюсь Torque. Это довольно мощная программа с настраиваемым интерфейсом и русским языком.

Программа имеет от 3 до 15 рабочих настраиваемых экранов, на которых можно расположить информацию с тех датчиков, которые вам нужны. Причем информацию можно выводить в различном виде-графики, числовые значения или циферблат. Можно задавать максимальные и минимальные значения параметров и на них ставить предупреждения.

Например, я себе поставил предупреждение на температуру охлаждающей жидкости более 105 градусов. Сделал я это после того, как приехав на работу просто заглянул в сканер и увидел температуру охлаждающей жидкости 100 градусов, и она росла дальше. Хотя на приборной панели авто все было в норме. Открыв капот, я нашел течь в радиаторе. Итог-радиатор под замену.

Сканер ELM327 – это конечно не профессиональная диагностика автомобиля, но все равно информации он дает порядочно. Все зависит от самого авто и сколько у него есть датчиков. Сканер работает по протоколу OBD2 и вставляется в диагностический разъем автомобиля.

Возможности ELM 327

Просмотр кодов ошибок, если такие имеются в ЭБУ автомобиля.
Возможность стирать большинство ошибок. Есть такие ошибки, которые не стираются

Важно понять, что стирание ошибки не устраняет причину, по которой она появилась. Например, если у вас показывает ошибку пропуски зажигания, и вы ее стерли, то она скорее всего появится снова через какое-то время, так не была устранена причина, которая привела к такой ошибке.
Замеры расхода топлива на километраж, время или на поездку.
Много разных замеров на ускорение и скорость

Для этих замеров требуется включенный GPS на телефоне.
Различные текущие показатели авто – скорость, обороты двигателя, температура ОЖ, давление в коллекторе, нагрузка на двигатель, процент открытия дросселя и многие другие (зависят от наличия в авто тех или иных датчиков.)

Это далеко не весь список возможностей сканера ELM327 и программы Torque.

Внешний вид программы Torque

Что я диагностирую с помощью ELM327 и программы Torque .

Контролирую датчик давления в коллекторе по его показаниям – должно быть в пределах -27-30 на холостом ходу.
Контролирую состояние датчика температуры воздуха на впуске в коллектор.
Контролирую состояние Охлаждающей жидкости – по высокой температуре вовремя заметил течь радиатора и заменил его на новый.
Контролирую ошибки ЭБУ – из-за ошибки пропуски зажигания поменял высоковольтные провода и свечи

Теперь все в норме и расход топлива упал на 3 литра.
Контролирую состояние датчиков лямбда-зондов (датчики содержания кислорода в выхлопе).
Обращаю внимание на долгосрочную и краткосрочную коррекцию топлива. По долгосрочной коррекции можно определить качество топлива

Я уже сталкивался с некачественным топливом – газом пропаном (мое авто на газе). После заправки коррекция выросла в +10%. Это значит, что смесь бедная (газ плохой), поэтому ЭБУ машины старается скорректировать качество смеси увеличением длительности впрыска. Помогла смена заправки и все пришло в норму.

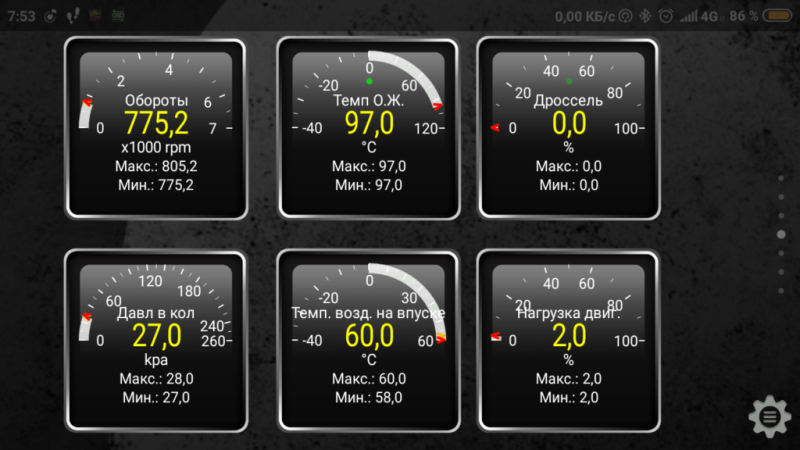

Панель приборов программы Torque.

Значения топливных коррекций.

Графики напряжения датчиков кислорода.

Панель приборов программы Torque.

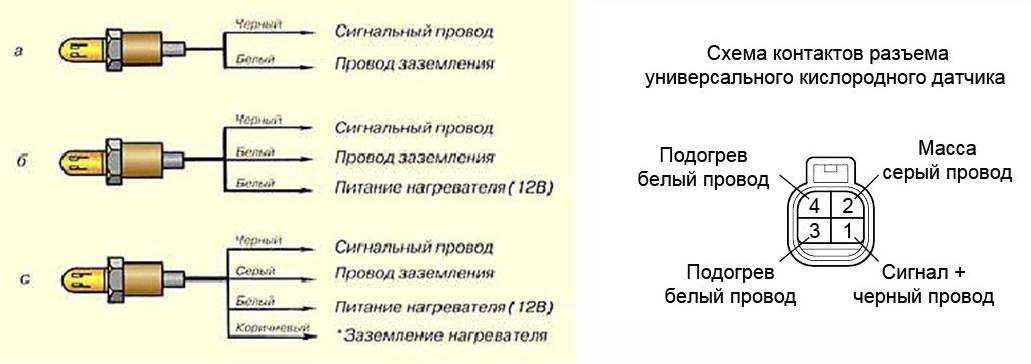

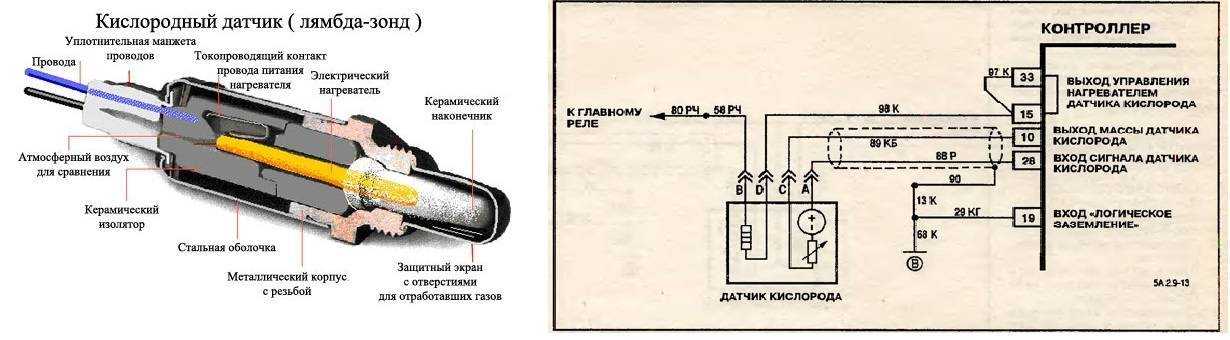

Различные варианты подключения и цвета кабеля лямбда зонда:

Обогреваемые зонды:

Количество кабелей	Цвет кабеля	Соединение
3	Черный 2 x белый	Сигнал (заземление через корпус) нагревательного элемента
4	Черный 2 x белых Серый	Сигнал, нагревательный элемент, земля

Датчики сопротивления из диоксида титана:

Количество кабелей	Цвет кабеля	Соединение
4	красный белый черный желтый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)
4	Черный 2 x белых Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)

В любом случае, если есть информация от производителя, то необходимо ставить её в приоритет.

Широкополосный лямбда зонд — кислородный датчик

Для снижения токсичных выбросов в автомобиле предусмотрена сложная система очистки выхлопного газа. Чтобы каталитический нейтрализатор стабильно обеспечивал уровень выброса в соответствие с эко протоколами Евро 4, 5, 6, двигатель авто должен получать корректно обогащенную топливную смесь, которая сгорает в цилиндрах блока на 99 %. Правильно сформировать процентный показатель: воздух/топливо помогают лямбда зонды — датчики присутствия кислорода. Элементы системы мониторят состав отработанного газа и передают сигналы на блок управления ДВС.

С ужесточением протоколов по нормам выбросов производители начали массово устанавливать на свои авто последнюю разработку кислородного улавливателя — широкополосный лямбда зонд, узел замеряет процент кислорода в отработанном газе в расширенных контрольных границах.

Конструктивные параметры широкополостного лямбда зонда

Место установки датчика на патрубке выходного коллектора перед блоком каталитического нейтрализатора. Для более четкого контроля за составом выхлопного газа и работой катализатора, после блока нейтрализатора может устанавливается второй кислородник. Конструкция широкополостного элемента.

1. Камера электролизного (ионного) насоса.
2. Опорные электроды (платиновое покрытие).
3. Нагревательная пластина.
4. Эталонный проход.
5. Керамический блок (ZrO2).
6. Диффузионная щель.
7. Измерительная (опорная) камера.
8. Платиновые электроды измерительной камеры.
9. Электроды ионной электролизной камеры (насоса).

Широкополостные конструкции выдают значение лямбда (идеальная или стехиометрическая ТВС) в виде гиперболы по мере увеличения амперности. Циркониевые и титановые измерители лишены возможности точно отслеживать изменение параметров топливной смеси из-за особенности конструкции, единственный показатель, который доступен таким датчикам передавать на ЭБУ сигнал о состоянии ТВС в значениях: «Обогащенная», «Обедненная».

Назначение

Знание особенностей работы и назначения лямбда зонда весьма полезны для автолюбителя.

Во-первых, уже никто не сможет обмануть владельца транспортного средства, а во-вторых, в случае поломки можно самому поставить «диагноз».

Задача лямбда-зонда — создать условия для выполнения функций каталитическим нейтрализатором, который осуществляет фильтрацию выхлопа автомобиля.

Работа катализатора.

По сути, катализатор снижает вредность выхлопа, а лямбда-зонда осуществляет контроль работы данного устройства.

Название зонда произошло от известной греческой буквы «лямбда», которой обозначается объем кислорода в подготовленной горючей смеси.

Величина лямбды составляет 14.7 единиц на одну единицу топлива. Пропорциональность обеспечивается, благодаря электронному впрыску топливной смеси и работе лямбда-зонда.

Назначение устройства зависит и от его позиции в транспортном средстве.

Как правило, датчик кислорода монтируется перед катализатором, что позволяет точно измерять уровень кислорода в горючей смеси, а в случае дисбаланса давать сигнал блоку управления впрыска.

Чтобы повысить эффективность работы, на новых моделях авто ставится не один, а два датчика, закрепляемые с одной и другой стороны катализатора.

Такая конструкция позволяет с большей точностью анализировать состав выхлопа.

Замена датчика

Проверка проводки зонда достаточно кропотливая работа, в большинстве случаев на СТО предлагают только поменять узел, если нарушена проводка, но учитывая, стоимость оригинального широкополостного датчика начинается с 10 000 руб. многие водители успешно находят неисправность в цепи и устраняют пробой.

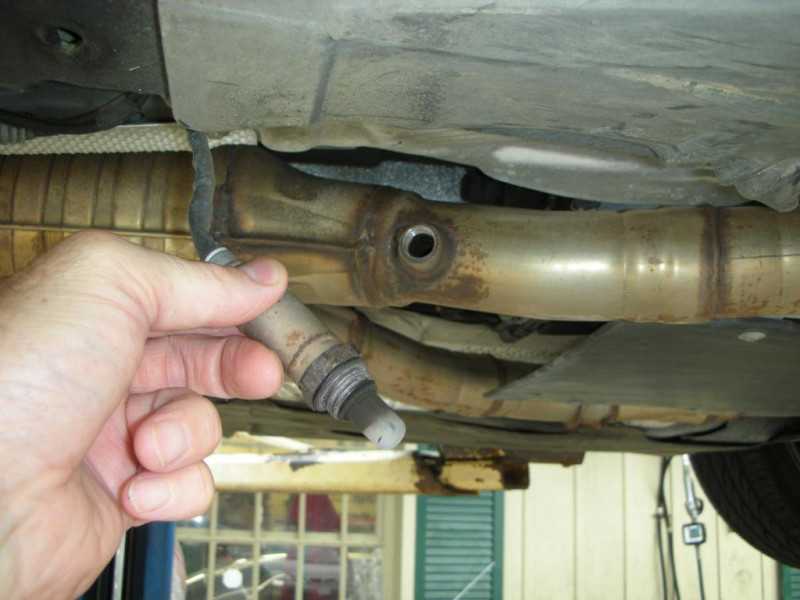

Переустановка зонда занимает 10–15 минут при выключенном и желательно остывшем моторе. Отключается АКБ, специальным ключом снимается затяжка датчика, деталь вынимается с выходного коллектора и отсоединяется от ЭБУ. Установка нового происходит аналогично, зонд вкручивается в посадочное место рукой, затягивается. При замене проверяется состояние седла, степень износа уплотнительных колец. При необходимости проводится замена.

Широкополосные кислородные лямбда зонды достаточно сложный прибор, которые синхронизирован с прошивкой электронного блока конкретного автомобиля. Если газоанализатор можно было легко переделать из старого датчика своими руками, то в случае с кислородниками проводить такие работы опасно. Исключение — большой опыт в программировании и достаточные знания по настройке данного типа оборудования.
